브라운아웃은 전력 공급이 완전히 끊기지는 않지만 공급 전압이 일정 시간 동안 정상 수준보다 낮아지는 상태를 말한다. 전력이 완전히 사라지는 정전과 달리, 브라운아웃에서는 전기는 계속 공급되지만 전압이 낮다. 이 낮은 전압은 조명, 모터, 전원공급장치, 제어 시스템, 컴퓨터, 통신 장비, HVAC 시스템, 엘리베이터, 산업용 기계, 민감한 전자 장치에 영향을 줄 수 있다.

브라운아웃은 전력망 과부하, 높은 전력 수요, 전력회사 설비의 부담, 취약한 배전 인프라, 긴 급전선, 변압기 한계, 대형 모터 기동, 또는 전력회사의 의도적인 전압 저감으로 발생할 수 있다. 많은 경우 사용자는 어두워진 조명, 느려진 모터, 장비 재부팅, 불안정한 동작, UPS 및 전력 감시 시스템의 경보를 확인하게 된다.

두 가지 얼굴을 가진 전력 품질 문제

브라운아웃은 우발적일 수도 있고 의도적일 수도 있다. 우발적 브라운아웃은 부하 압력, 인프라 약화, 고장 또는 배전 한계로 인해 전력 시스템이 정상 전압을 유지하지 못할 때 발생한다. 의도적 브라운아웃은 전력회사가 수요를 낮추고 더 큰 정전을 막기 위해 제어된 전압 저감 전략으로 사용할 수 있다.

이러한 이중 성격 때문에 주제를 오해하기 쉽다. 최종 사용자와 장비 입장에서 낮아진 전압은 대체로 위험이다. 반면 전력망 운영자에게는 극한 부하 상황에서 제어된 전압 저감이 시스템 안정화에 도움이 될 수 있다. 그 가치는 누가 사건을 관리하는지, 연결된 장비가 해당 전압 범위를 견딜 수 있는지에 따라 달라진다.

공학적으로 브라운아웃은 더 넓은 전력 품질 분야에 속한다. 저전압, 전압 새그, 전압 딥, 공급 불안정과 관련되지만, 정확한 정의는 표준, 지역, 측정 지속 시간에 따라 달라질 수 있다.

저전압이 발생하는 방식

수요가 지역 용량을 초과할 때

일반적인 원인 중 하나는 전력망에 대한 과도한 수요이다. 폭염, 한파, 산업 피크, 저녁 부하 급증 시 많은 사용자가 동시에 전력을 소비할 수 있다. 발전, 송전 또는 배전 능력이 압박을 받으면 전압이 떨어질 수 있다.

이 상황에서 전력망은 여전히 전기를 공급할 수 있지만 전압은 기대 수준을 유지하지 못한다. 긴 배전선 끝에 위치한 건물은 그 영향을 더 뚜렷하게 경험할 수 있다.

배전망의 한계

변압기, 피더, 케이블, 개폐 장치, 지역 배전망에는 용량 한계가 있다. 장비가 과부하되었거나 노후화되면 전압 조정이 덜 안정적일 수 있다. 긴 케이블 경로와 작은 도체도 높은 부하에서 전압 강하를 일으킬 수 있다.

이는 오래된 시설, 임시 전원 시스템, 농촌 피더, 건설 현장, 산업단지, 그리고 전기 부하가 원래 설계를 초과해 증가한 건물에서 흔하다.

대형 장비의 기동

대형 모터, 압축기, 펌프, 엘리베이터, HVAC 장치, 용접기, 무거운 산업 부하는 기동 시 높은 돌입 전류를 끌어올 수 있다. 이 갑작스러운 전류 수요가 일시적으로 전압을 낮출 수 있다.

공급 시스템이 강하면 전압 강하는 작고 짧을 수 있다. 시스템이 약하면 전압 강하가 주변 장비를 방해하거나 보호 장치를 작동시킬 수 있다.

전력회사의 제어된 전압 저감

일부 경우 전력회사는 수요를 줄이고 더 큰 정전을 피하기 위해 제어된 범위 안에서 의도적으로 전압을 낮출 수 있다. 이는 보통 무작위 고장이 아니라 전력망 관리의 일부이다.

그러나 제어된 저감도 허용 한계 안에 있어야 한다. 전압이 너무 낮아지거나 너무 오래 지속되면 장비 성능과 안전이 영향을 받을 수 있다.

전기 장비 내부에서 일어나는 일

장비마다 낮은 전압에 다르게 반응한다. 일부 장치는 넓은 입력 범위 안에서 정상 운전을 계속한다. 다른 장치는 빠르게 불안정해진다. 결과는 전원공급장치 설계, 모터 특성, 제어 로직, 보호 설정, 부하 유형, 전압 허용 범위에 달려 있다.

전자식 전원공급장치는 입력 전압이 떨어질 때 출력 전력을 유지하기 위해 더 많은 전류를 끌어올 수 있다. 이는 발열을 증가시키고 부품 스트레스를 높인다. 전원 설계가 약한 장치는 재부팅, 멈춤 또는 종료될 수 있다.

모터는 저전압 조건에서 느려지거나 과열되거나 기동하지 못하거나 과도한 전류를 끌어올 수 있다. 이는 압축기, 펌프, 팬, 컨베이어, 엘리베이터, 산업용 기계에서 특히 중요하다.

전압이 신뢰 가능한 운전 범위 아래로 떨어지면 제어 시스템은 예측하기 어렵게 동작할 수 있다. 릴레이가 떨리고, 접촉기가 떨어지며, 센서가 불안정한 값을 내고, 프로그램 가능 제어기가 재시작될 수 있다.

건물과 시설에서 보이는 징후

조명 변화

가장 눈에 띄는 징후 중 하나는 조명이 어두워지는 것이다. 기존 백열등은 전압이 떨어지면 눈에 띄게 어두워진다. 일부 LED 드라이버는 설계에 따라 깜박이거나 어두워지거나 꺼질 수 있다.

조명 증상은 유용한 경고 신호지만 전체 전기 상태를 보여주지는 않는다. 조명이 약간만 영향을 받은 것처럼 보여도 건물에는 심각한 전압 문제가 있을 수 있다.

장비 재부팅

컴퓨터, 라우터, 스위치, 통신 단말, 서버, 제어기, 보안 장치는 입력 전압이 전원공급장치 임계값 아래로 떨어질 때 재부팅될 수 있다. 반복 재부팅은 작업을 중단시키고 데이터를 손상시킬 수 있다.

UPS 경보, 전원공급장치 오류 로그, 감시 기록은 사용자 관찰만으로는 얻기 어려운 더 나은 증거를 제공하는 경우가 많다.

모터 부담

모터는 소리가 달라지고, 천천히 기동하고, 멈추거나 더 뜨겁게 동작할 수 있다. 냉동, HVAC, 펌핑, 산업 시스템에서 저전압은 모터 수명을 줄이고 유지보수 위험을 높일 수 있다.

브라운아웃 조건이 의심되면 모터 보호 릴레이, 과부하 장치, 전압 감시를 확인해야 한다.

정전, 전압 새그, 전력 서지와의 차이

정전은 전력의 완전한 중단이다. 정전 중에는 전기를 사용할 수 없다. 브라운아웃 중에는 전력이 남아 있지만 전압이 정상보다 낮다.

전압 새그 또는 딥은 보통 더 짧은 기간에 발생하며 밀리초에서 수 초 동안 이어질 수 있다. 브라운아웃은 일반적으로 더 길거나 더 뚜렷한 저감을 의미하지만, 용어는 맥락과 표준에 따라 달라질 수 있다.

전력 서지는 반대 유형의 교란이다. 이는 일시적인 전압 상승 또는 과도 에너지이다. 서지 보호와 브라운아웃 보호는 서로 다른 전기 문제를 다루지만, 둘 다 완전한 전력 품질 전략의 일부가 될 수 있다.

이 구분은 보호 조치가 다르기 때문에 중요하다. 서지 보호기는 저전압을 해결하지 못한다. UPS는 짧은 브라운아웃이나 정전에 도움이 될 수 있지만 올바르게 용량을 선정해야 한다. 전압 조정기는 입력 전압을 안정화할 수 있지만 한계가 있다.

제어된 전압 저감의 가능한 이점

브라운아웃은 최종 사용자에게 대체로 문제로 보이지만, 제어된 전압 저감은 전력망 관리 측면에서 특정한 효과를 가질 수 있다. 전력회사가 신중하게 사용할 경우, 전압을 약간 낮추면 배전 구역 전체 부하를 줄이고 완전 정전을 피하는 데 도움이 될 수 있다.

이는 피크 수요, 발전 부족, 비상 운전 조건 또는 인프라 부담 상황에서 전력망 안정성을 지원할 수 있다. 전력회사 입장에서는 제어된 저감이 전력을 완전히 끊는 것보다 영향이 더 작을 수 있다.

그러나 이 효과가 낮은 전압이 안전하다는 뜻은 아니다. 민감 장비, 모터, 의료기기, 산업 공정, 통신 시스템은 여전히 안정적인 전압을 필요로 할 수 있다. 따라서 제어된 전압 저감은 안전 한계 안에서 관리되어야 하며 사용자 측의 적절한 장비 보호가 필요하다.

제어된 브라운아웃의 이점는 주로 전력망 안정성에 있다. 장비 소유자에게 우선순위는 감지, 보호, 연속성 계획이다.

중요한 적용 분야와 상황

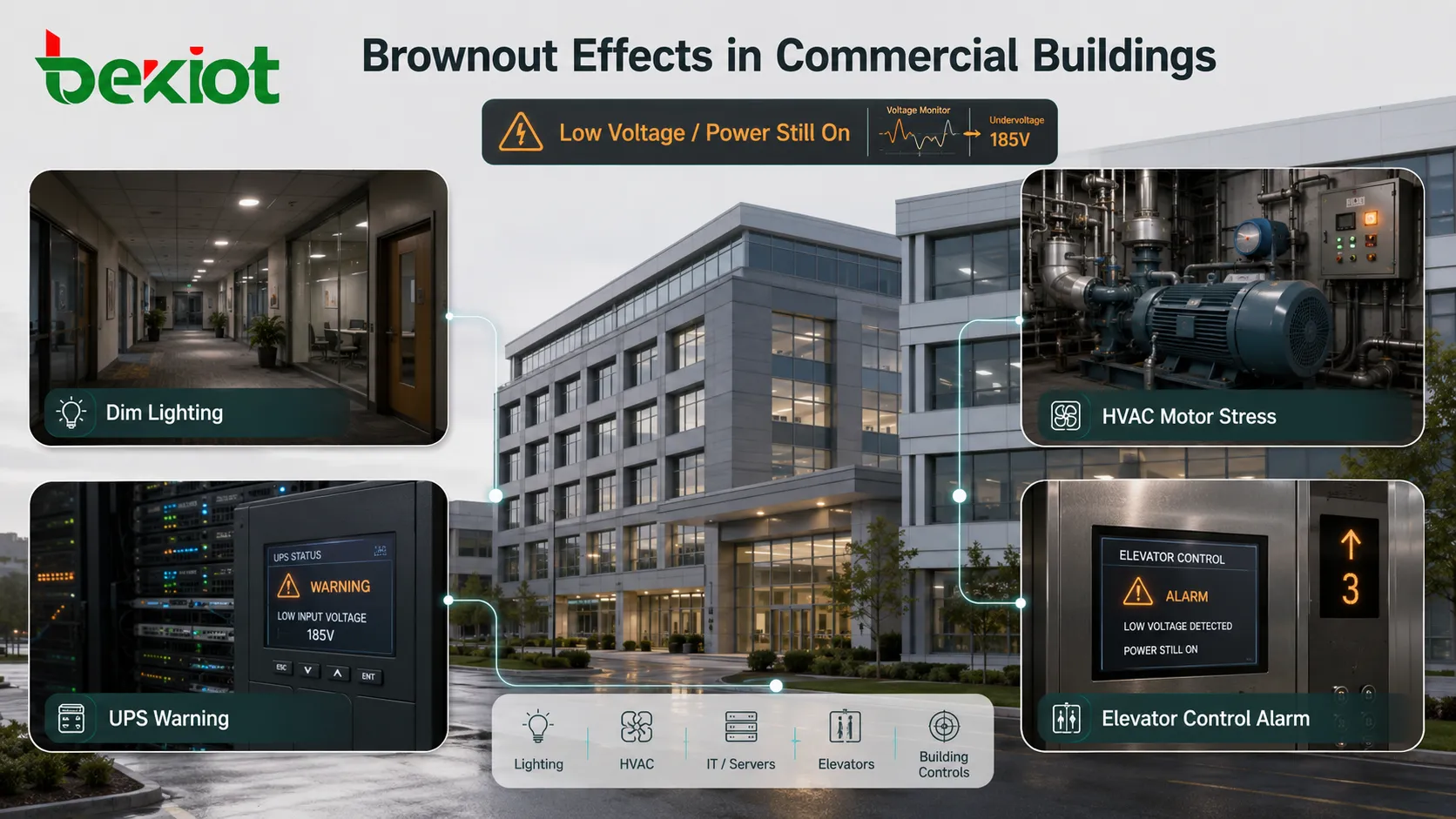

상업용 건물

사무실 건물, 호텔, 쇼핑센터, 병원, 학교, 공공 시설은 고부하 기간이나 지역 배전 문제로 전압 저감을 겪을 수 있다. 브라운아웃은 엘리베이터, 조명, HVAC, 출입 통제, 화재 경보 인터페이스, IT실, 보안 시스템에 영향을 줄 수 있다.

건물 관리자는 전력 품질을 감시하고 적절한 UPS, 전압 조정, 예비 전원, 경보 보고로 중요 부하를 보호해야 한다.

산업 시설

공장, 창고, 작업장, 생산라인, 펌프장, 처리 플랜트는 모터, 드라이브, PLC, 센서, 로봇, 제어반을 자주 사용하므로 저전압에 민감하다.

브라운아웃은 라인을 멈추고, 모터 권선을 손상시키고, 드라이브 오류를 유발하고, 제어기를 재시작시키거나 제품 품질 문제를 만들 수 있다. 산업 현장은 전압 감시, 모터 보호, 역률 검토, 전기 용량 계획이 필요한 경우가 많다.

데이터 및 통신실

서버, 스위치, 라우터, 저장 장치, PBX 시스템, 게이트웨이, 감시 플랫폼은 안정적인 전원이 필요하다. 짧은 저전압 이벤트도 재부팅, 저장 오류, 서비스 중단, 네트워크 불안정을 일으킬 수 있다.

UPS 시스템, 이중 전원, 전원 분배 장치, 감시 로그, 발전기 연동은 영향을 줄이기 위해 일반적으로 사용된다.

주거 및 소규모 사업장

가정과 소규모 사업장은 조명 어두워짐, 느린 팬, 비정상적인 가전 동작, 라우터 재부팅, 냉장고 기동 어려움을 경험할 수 있다. 반복되는 저전압은 가전 수명을 줄이고 불필요한 고장을 일으킨다.

사용자는 잦은 이벤트를 무시해서는 안 된다. 자격 있는 전기기사 또는 전력회사가 공급 전압, 배선, 분전반 부하, 중성선 연결, 변압기 상태를 확인해야 할 수 있다.

원격 및 임시 전원 시스템

건설 현장, 임시 행사, 이동식 시설, 농촌 건물, 발전기, 독립형 시스템은 긴 케이블, 발전기 과부하, 부적절한 배전 설계, 갑작스러운 부하 변화 때문에 전압 강하를 겪을 수 있다.

이러한 환경에서는 부하 계획, 케이블 용량 선정, 발전기 용량, 전압 조정, 모터 단계 기동이 중요하다.

보호 방법

전압 감시

전력계, 전압 릴레이, 스마트 PDU, UPS 로그, 건물 감시 시스템은 저전압 이벤트를 감지할 수 있다. 감시는 증거를 제공하고 문제가 국부적인지, 시설 전체인지, 전력회사와 관련이 있는지 식별하는 데 도움이 된다.

측정이 없으면 사용자는 브라운아웃을 장치 고장, 소프트웨어 문제 또는 네트워크 장애로 오해할 수 있다.

UPS 시스템

UPS는 짧은 전압 저감이나 정전 중 안정적인 전원을 공급해 중요 장비를 보호할 수 있다. 라인 인터랙티브 및 온라인 UPS 시스템은 설계에 따라 전압 조정도 제공할 수 있다.

UPS 용량 선정은 부하 전력, 운전 시간, 돌입 전류, 배터리 상태, 전환 동작, 보호 대상 장비가 모터를 포함하는지 전자장비만 포함하는지를 고려해야 한다.

자동 전압 조정

전압 조정기와 전원 컨디셔너는 중간 정도의 전압 변동을 보정할 수 있다. 전압이 불안정하지만 보정 가능한 범위 안에 있을 때 유용하다.

모든 문제를 해결할 수는 없다. 심각한 저전압, 과부하 회로, 불량 배선 또는 전력회사 고장은 인프라 개선이 필요할 수 있다.

모터 보호

모터는 저전압, 결상, 과부하, 구속 회전자 조건으로부터 보호되어야 한다. 보호 릴레이는 손상이 발생하기 전에 모터를 분리할 수 있다.

중요 장비의 경우 소프트 스타터, 인버터, 단계 기동, 적절한 피더 설계가 기동 중 전압 강하를 줄일 수 있다.

전기 용량 검토

시설 내부에서 브라운아웃이 자주 발생하면 전기 시스템 용량이 부족하거나 분배가 부적절할 수 있다. 부하 조사, 도체 크기, 변압기 용량, 분전반 균형, 접지, 중성선 건전성을 검토해야 한다.

근본적인 전력 배전 문제를 바로잡는 것이 모든 사용 지점에 작은 장치를 추가하는 것보다 더 효과적인 경우가 많다.

중요 시스템의 설계 고려사항

중요 시스템은 허용 전압 범위, 운전 시간 요구, 부하 우선순위, 경보 임계값, 복구 동작을 정의해야 한다. 서버실과 펌프장은 매우 다른 보호 전략이 필요할 수 있다.

복구 동작은 중요하다. 일부 장비는 전압이 돌아온 후 안전하게 재시작되지 않는다. HVAC 압축기, 산업용 드라이브, 공정 제어기, 통신 시스템은 단계적 재시작 또는 운영자 확인이 필요할 수 있다.

경보 설계도 실용적이어야 한다. 전압이 짧은 시간 약간 낮아지면 시스템은 이벤트만 기록할 수 있다. 전압이 위험 임계값 아래로 떨어지면 긴급 알림 또는 자동 부하 차단을 실행할 수 있다.

여러 사이트를 운영하는 조직은 전력 품질 기록을 중앙화해야 한다. 사이트 간 이벤트 비교는 전력회사 패턴, 계절별 수요 문제, 장비 노후화 또는 특정 시설 문제를 식별하는 데 도움이 된다.

흔한 실수

서지 보호기에만 의존

서지 보호기는 과전압 과도 현상을 제한하도록 설계된다. 지속적인 저전압은 보정하지 못한다. 완전한 전원 전략에는 서지 보호와 저전압 보호가 모두 필요할 수 있다.

모터 부하 무시

모터는 사무용 전자기기보다 저전압에 더 취약한 경우가 많다. 현장에 펌프, 압축기, 팬, 컨베이어, 엘리베이터가 있다면 브라운아웃 계획에 모터 보호를 포함해야 한다.

발전기에 과도한 부하를 연결

발전기는 과부하되거나 큰 부하가 갑자기 기동할 때 전압 불안정을 만들 수 있다. 발전기 용량 선정에는 기동 전류, 부하 순서, 역률, 전압 조정 능력이 포함되어야 한다.

UPS 배터리를 시험하지 않음

UPS는 일상 운전 중 정상으로 보여도 배터리가 약하면 전압 저하 시 실패할 수 있다. 배터리 시험과 교체는 필수이다.

모든 것을 동시에 재시작

전압이 정상으로 돌아온 뒤 많은 부하를 동시에 재시작하면 또 다른 전압 강하가 발생할 수 있다. 단계적 재시작과 부하 우선순위 지정이 이 위험을 줄인다.

브라운아웃은 단순한 짧은 불편이 아니라 시스템 차원의 전력 품질 이벤트로 다루어야 한다. 영향은 전압 저하 깊이, 지속 시간, 부하 유형, 보호 설계에 따라 달라진다.

FAQ

브라운아웃이 전자기기를 즉시 손상시킬 수 있나?

가능하다. 특히 장치의 전원공급장치가 약하거나 반복적으로 재부팅되는 경우 그렇다. 일부 전자기기는 중간 정도의 전압 변동을 견디지만 반복 저전압은 수명을 단축할 수 있다.

왜 조명은 어두워지지만 일부 장치는 계속 작동하나?

장치마다 전압 허용 범위가 다르다. 일부 전원공급장치는 넓은 입력 범위에서 작동할 수 있지만, 조명과 모터는 더 빨리 눈에 보이는 영향을 나타낸다.

브라운아웃 중 장비를 꺼야 하나?

비중요 장치는 전원을 끄면 스트레스를 줄일 수 있다. 중요 시스템은 데이터 손실, 공정 중단, 불안전한 재시작을 피하기 위해 계획된 절차에 따라 종료해야 한다.

UPS가 모든 브라운아웃 문제를 해결할 수 있나?

아니다. UPS는 선택된 부하를 보호할 수 있지만 올바른 용량 선정과 유지보수가 필요하다. 건물 전체 또는 모터 관련 전압 문제는 전기 시스템 개선이 필요할 수 있다.

빈번한 저전압 이벤트 후 무엇을 확인해야 하나?

전력 공급 기록, 분전반 부하, 변압기 용량, 케이블 크기, 중성선 연결, 접지, 모터 기동 전류, UPS 로그, 전력 품질 측정값을 확인해야 한다.
