MANET 무전기란 무엇이며 어떻게 작동합니까?

구조대가 이동통신망이 제공되지 않는 지역으로 진입합니다. 여러 구조대원이 휴대용 무전기를 사용하고, 차량은 임시 지휘소 인근에 대기하며, 무인 항공기는 현장 상공을 비행하면서 실시간 영상을 전송합니다. 이들 사이에는 이동통신 기지국이나 고정형 무선 컨트롤러가 없지만, 각 대원의 위치가 바뀌는 상황에서도 음성, 위치 정보 및 영상을 팀 전체에서 공유할 수 있습니다.

관련 제품 & 솔루션: MANET 무선 시스템

바로 이러한 통신 문제를 해결하기 위해 MANET 무전기가 설계되었습니다.

MANET은 Mobile Ad Hoc Network, 즉 모바일 애드혹 네트워크를 의미합니다. 모든 장치가 고정 기지국을 통해 통신해야 하는 대신, MANET 무전기는 주변 노드를 탐지하고 무선 링크를 설정하며 서로의 트래픽을 전달할 수 있습니다. 따라서 하나의 무전기는 동시에 두 가지 역할을 수행합니다. 자체 사용자가 이용하는 통신 단말이면서, 필요할 경우 다른 사용자의 트래픽을 전달하는 네트워크 경로의 일부가 될 수도 있습니다.

이 두 번째 역할이 MANET을 일반적인 지점 간 무선 통신과 구분하는 핵심입니다. 무전기 A가 무전기 D에 직접 도달할 수 없더라도 네트워크는 무전기 B와 무전기 C를 통해 트래픽을 전달할 수 있습니다. 인원, 차량 또는 공중 노드가 이동하면 현재 사용 가능한 링크에 따라 해당 경로를 다시 계산할 수 있습니다.

MANET 무선 네트워크 아키텍처

기존 무선 시스템, 인프라 기반 무선 네트워크, MANET은 모두 무선 주파수 링크를 사용하지만 네트워크 구조는 근본적으로 다릅니다.

일반적인 직접 무선 시스템에서는 두 사용자의 무전기가 사용 가능한 RF 범위 내에 있을 때 서로 통신합니다.

무전기 A → 무전기 B

지형, 거리 또는 장애물로 인해 두 무전기가 서로의 신호를 수신할 수 없으면, 리피터나 기타 인프라가 설치되어 있지 않은 경우 직접 경로는 끊어집니다.

인프라 기반 네트워크는 다른 방식으로 동작합니다. 이동통신망과 많은 기존 무선 시스템은 고정된 네트워크 요소를 중심으로 구성됩니다.

장치 → 기지국 → 네트워크 인프라 → 장치

일반적으로 단말은 다른 단말의 트래픽을 전달하지 않습니다. 통신은 인프라에 대한 접근 가능 여부에 의존합니다.

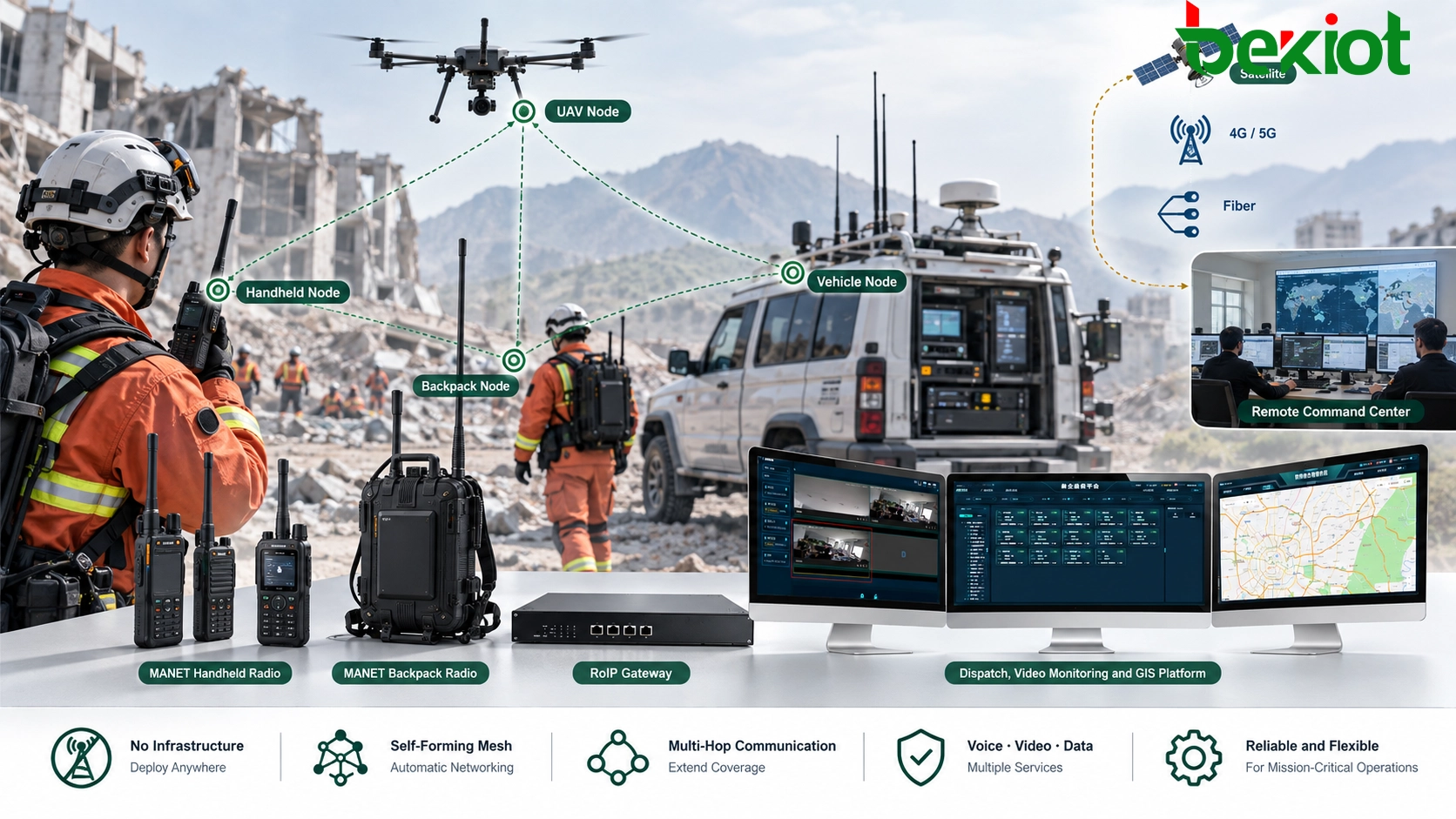

MANET은 이러한 네트워크 기능의 더 많은 부분을 무전기 자체에 분산합니다.

노드 A → 노드 B → 노드 C → 노드 D

노드 B와 노드 C는 반드시 전용 리피터일 필요가 없습니다. 휴대용, 차량 탑재형, 백팩형 또는 공중 탑재형 무전기가 자체 통신에 사용되면서 동시에 다른 노드의 패킷을 중계할 수 있습니다.

"인프라 독립형"이라는 표현은 MANET이 고정 노드, 지휘 차량 또는 게이트웨이를 전혀 사용할 수 없다는 의미가 아닙니다. 고지대의 릴레이 노드, 차량용 무전기 또는 고정 게이트웨이를 사용하면 통신 범위를 개선하고 현장 네트워크를 다른 시스템과 연결할 수 있습니다. 차이점은 이러한 장치가 모든 로컬 노드 통신이 반드시 통과해야 하는 유일한 중앙 지점일 필요가 없다는 것입니다.

자가 구성 메시와 인접 노드 탐색

MANET은 멀티홉 경로가 생성되기 전부터 유용하게 작동합니다. 먼저 무전기는 실제 무선 환경에서 어떤 다른 노드에 도달할 수 있는지 확인해야 합니다.

노드가 활성화되면 주변 무전기와 사용 가능한 무선 링크를 네트워크가 파악할 수 있도록 정보를 교환합니다. 구체적인 신호 처리 방식은 MANET 구현에 따라 다르지만, 일반적으로 여러 기능이 포함됩니다.

인접 노드 탐색

각 노드는 현재 도달 가능한 무전기를 식별합니다. 구조대원과 함께 이동하는 휴대용 무전기는 다른 휴대용 무전기, 차량 탑재 노드 및 공중 릴레이를 동시에 탐지할 수 있습니다.

이러한 관계는 고정되어 있지 않습니다. 지금은 인접 노드인 무전기도 사람이나 차량이 이동하면 몇 분 후 사용 가능한 통신 범위를 벗어날 수 있습니다.

링크 평가

다른 무전기를 발견했다고 해서 자동으로 최적의 경로가 되는 것은 아닙니다. MANET은 신호 품질, 링크 가용성, 채널 상태 및 시스템이 지원하는 기타 라우팅 지표를 평가할 수 있습니다.

한 시점에서는 강한 직접 경로가 선호될 수 있지만, 노드 중 하나가 건물이나 지형 장애물 뒤로 이동하면 다른 멀티홉 경로가 더 적합해질 수 있습니다.

경로 형성

토폴로지에 대한 충분한 정보가 확보되면 트래픽을 하나 이상의 노드를 통해 전달할 수 있습니다.

노드 A가 노드 D에 직접 도달할 수 없고 다음 링크가 계속 사용 가능하다고 가정해 보겠습니다.

A → B → C → D

노드 A가 생성한 패킷은 먼저 B로 전송될 수 있습니다. 노드 B는 이를 C로 전달하고, C는 다시 D로 전달합니다. 애플리케이션 관점에서는 A와 D 사이에 직접 RF 링크가 없어도 두 노드는 연결되어 있습니다.

이는 MANET 무전기를 설명하는 가장 중요한 방식 중 하나로 이어집니다.

MANET 무전기는 통신 단말인 동시에, 필요할 경우 다른 노드의 트래픽을 전달하는 네트워크 인프라의 일부로도 동작합니다.

이러한 경로를 자동으로 생성하는 기능을 일반적으로 자가 구성이라고 합니다. 현장 토폴로지가 변경될 때마다 담당자가 새로운 리피터 경로를 수동으로 설정해야 하는 부담을 줄여줍니다.

멀티홉 라우팅과 동적 토폴로지

Mobile Ad Hoc Network에서 "Mobile"이라는 단어가 중요한 이유는 네트워크 토폴로지가 계속 변할 것으로 예상되기 때문입니다.

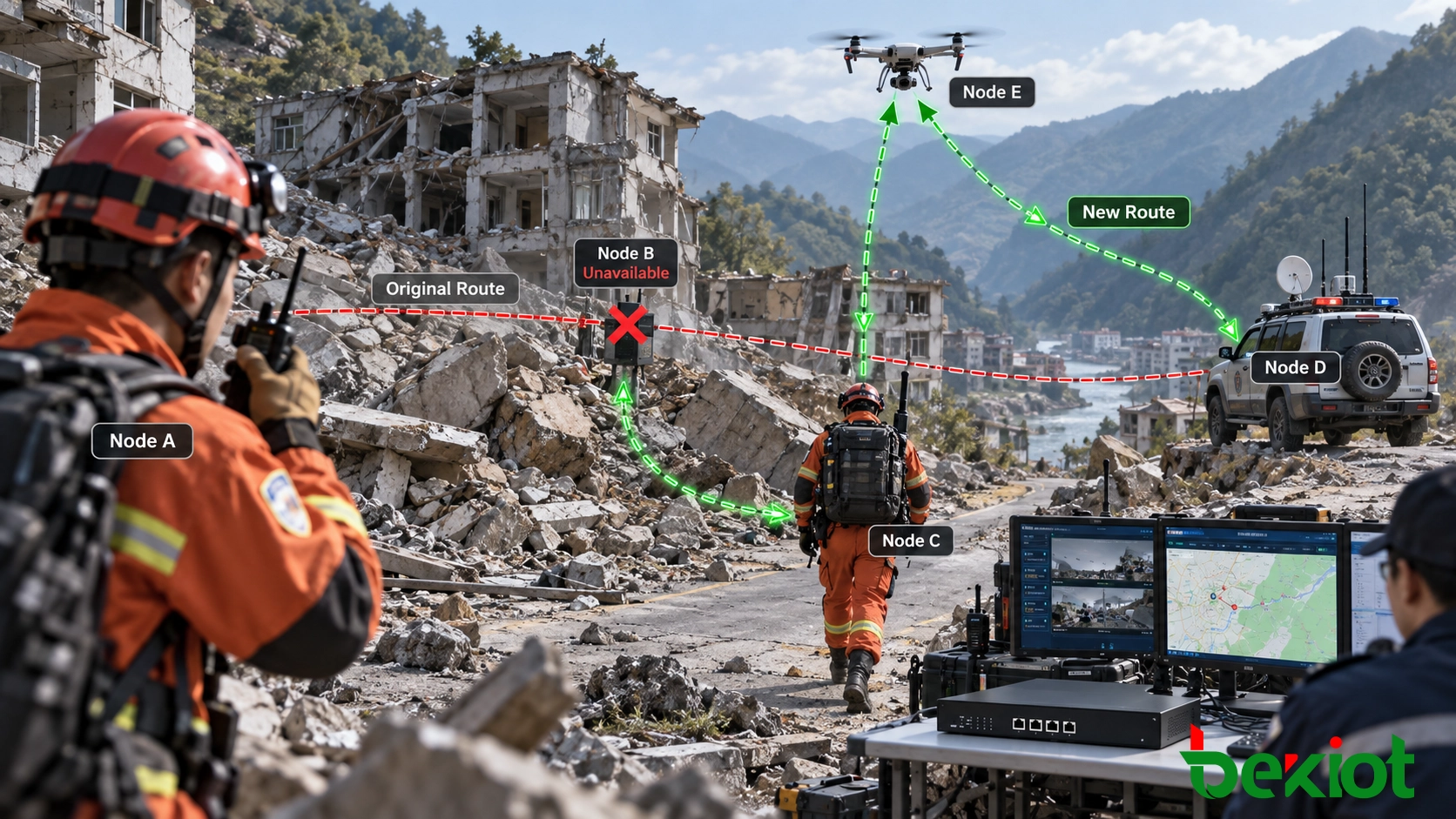

초기 통신 경로가 다음과 같다고 가정해 보겠습니다.

노드 A → 노드 B → 노드 C → 노드 D

노드 B가 이동하여 해당 링크가 사라지면 기존 경로는 더 이상 트래픽을 전달할 수 없습니다. 다른 노드가 사용 가능한 대체 경로를 제공하면 네트워크가 다시 구성될 수 있습니다.

노드 A → 노드 E → 노드 C → 노드 D

MANET 구현에 따라 경로 관리는 사전 대응형, 반응형, 하이브리드 또는 독자적인 라우팅 방식을 사용할 수 있습니다. 일부 시스템은 토폴로지 정보를 지속적으로 유지하는 반면, 다른 시스템은 통신이 필요할 때 경로를 탐색하거나 업데이트합니다. 구체적인 알고리즘은 다르지만 기술적 목표는 유사합니다. 무선 환경이 변하더라도 트래픽이 현재 사용 가능한 경로를 따라 이동하도록 하는 것입니다.

이러한 동작을 흔히 자가 복구라고 하지만, 이 용어는 신중하게 해석해야 합니다. 자가 복구란 고장 난 무전기 자체가 스스로 수리된다는 의미가 아니며, 모든 토폴로지에서 통신 중단이 절대로 발생하지 않는다는 의미도 아닙니다.

즉, 노드 또는 링크를 사용할 수 없게 되었을 때 대체 RF 경로가 존재한다면 네트워크가 다른 경로를 선택할 수 있다는 의미입니다.

예를 들어 노드 B가 고장 나더라도 노드 A와 C가 모두 노드 E에 도달할 수 있다면 라우팅을 E를 통해 변경할 수 있습니다. 반면 노드 B가 서로 떨어진 두 그룹을 연결하는 유일한 RF 브리지였고 대체 경로가 없다면 네트워크는 서로 연결되지 않은 두 개의 세그먼트로 분리될 수 있습니다. 이러한 상태를 일반적으로 네트워크 파티션이라고 합니다.

따라서 노드 배치는 여전히 중요합니다. MANET은 고정 인프라에 대한 의존성을 줄여주지만 기본적인 RF 전파 특성을 무시할 수는 없습니다. 지형, 건물, 거리 및 간섭이 라우팅에 필요한 충분한 링크가 존재하는지를 결정합니다.

MANET을 통한 음성, 영상 및 데이터

최신 MANET 시스템은 PTT 음성 전송에만 국한되지 않습니다. 무전기가 IP를 지원하는 모바일 네트워크를 구성하면 다양한 유형의 애플리케이션이 동일한 무선 전송망을 공유할 수 있습니다.

한 구조대원은 PTT 음성과 GPS 위치 정보를 전송하고 다른 사용자는 이미지를 전송할 수 있습니다. 차량 노드는 텔레메트리를 전송하거나 로컬 IP 카메라를 연결할 수 있습니다. 공중 노드는 실시간 영상을 이동 지휘 차량으로 전송할 수 있습니다.

예를 들어 영상 스트림은 다음과 같은 경로를 사용할 수 있습니다.

카메라 / MANET 무전기 → 현장 노드 → 릴레이 노드 → 차량용 MANET 무전기 → 지휘 애플리케이션

문제는 이러한 애플리케이션들이 동일한 네트워크 요구 사항을 가지고 있지 않다는 점입니다.

음성은 일반적으로 비교적 적은 대역폭을 사용하지만 지연, 지터 및 패킷 손실에 매우 민감합니다. 처리량이 충분해 보이더라도 패킷이 너무 늦게 도착하거나 불규칙하게 도착하면 원활한 대화가 어려워질 수 있습니다.

실시간 영상은 훨씬 더 많은 대역폭을 필요로 하며 사용 가능한 네트워크 용량에 따라 비트레이트를 조정할 수 있습니다. 홉 수가 증가하거나 RF 환경이 악화되면 고해상도 영상을 유지하기가 더 어려워질 수 있습니다.

GPS 위치 정보, 메시징 및 텔레메트리는 일반적으로 훨씬 적은 대역폭을 사용하지만, 지휘 애플리케이션이 정확한 작전 상황을 유지하려면 빈번하고 안정적인 업데이트가 필요할 수 있습니다.

따라서 MANET 설계는 최대 처리량을 높이는 것만으로는 충분하지 않습니다. 실제 네트워크에서는 다음 요소를 고려해야 합니다.

• 실시간 음성 및 지휘 트래픽의 지연;

• 변화하는 RF 링크에서의 지터와 패킷 손실;

• 실시간 영상에 사용할 수 있는 대역폭;

• 서로 다른 트래픽 클래스에 대한 QoS 처리;

• 노드가 작전 지역 내에서 이동할 때의 링크 안정성.

개방된 지역에서 고정된 두 무전기 사이에서는 높은 처리량을 보여주는 네트워크라도, 10개 또는 20개의 이동 노드가 동시에 음성, 텔레메트리 및 여러 영상 스트림을 전달하기 시작하면 전혀 다른 성능을 보일 수 있습니다.

MANET 통신 거리, 홉 수 및 네트워크 용량

"MANET 무전기의 통신 거리는 얼마나 됩니까?"라는 질문은 간단해 보이지만, 하나의 거리 수치만으로 실제 MANET 성능을 설명하기는 어렵습니다.

두 가지 개념을 구분해야 합니다. 단일 홉 RF 통신 거리와 종단 간 네트워크 도달 범위입니다.

단일 홉 거리는 특정 조건에서 두 노드가 직접 통신할 수 있는 거리를 의미합니다. 주파수, 송신 출력, 안테나 이득, 안테나 높이, 지형, 건물, 식생, 간섭 및 수신기 성능의 영향을 받습니다.

직접 링크는 다음과 같이 표현할 수 있습니다.

노드 A → 노드 B

MANET은 중간 노드를 추가하여 단일 링크를 넘어 통신 범위를 확장할 수 있습니다.

노드 A → 노드 B → 노드 C → 노드 D

따라서 노드 A와 노드 D가 서로의 직접 무선 통신 범위를 크게 벗어나더라도 트래픽을 교환할 수 있습니다.

그렇다고 해서 홉을 하나 추가할 때마다 아무런 비용 없이 네트워크 범위가 확장되는 것은 아닙니다. 멀티홉 전달에는 비용이 따릅니다.

중간 노드는 트래픽을 수신하고 재전송하기 위해 무선 자원을 사용해야 합니다. 무선 아키텍처, 채널 계획 및 네트워크 구현에 따라 홉 수가 증가하면 종단 간 지연이 증가하고 개별 데이터 흐름에 사용할 수 있는 용량이 감소할 수 있습니다. 토폴로지 중앙에 위치한 혼잡한 릴레이 노드는 동시에 여러 사용자의 트래픽을 처리할 수도 있습니다.

따라서 홉 수가 증가하면 다음과 같은 영향이 발생할 수 있습니다.

• 추가적인 지연;

• 공유 무선 자원의 더 많은 사용;

• 일부 경로에서의 실효 처리량 감소;

• 중간 노드 이동으로 인한 더 빈번한 경로 변경;

• 간섭 및 약한 RF 링크에 대한 영향 증가.

따라서 MANET의 장점은 "무제한 무선 통신 거리"가 아닙니다. 그 가치는 분산된 노드를 활용하여 하나의 직접 RF 링크로는 도달할 수 없는 지역까지 네트워크 범위를 확장할 수 있다는 데 있습니다.

같은 이유로 노드 밀도도 중요합니다. 넓은 작전 지역에 너무 적은 노드만 배치하면 대체 경로가 없는 통신 공백이 발생할 수 있습니다. 적절한 위치에 릴레이 노드를 추가하면 연결성을 향상시킬 수 있지만, RF 환경과 트래픽 부하를 고려하지 않고 단순히 무전기 수를 늘린다고 해서 네트워크 용량이 자동으로 증가하는 것은 아닙니다.

배치 파라미터와 백홀 통합

MANET 성능은 네트워크를 어떻게 배치하는지에 크게 좌우됩니다. 라우팅 알고리즘만으로 모든 잘못된 RF 설계나 시스템 설계를 보완할 수는 없습니다.

주파수와 채널 대역폭

주파수는 전파 특성, 안테나 특성 및 신호가 건물, 지형, 식생과 상호 작용하는 방식에 영향을 줍니다. 채널 대역폭은 사용 가능한 데이터 용량에 영향을 주며, 혼잡하거나 간섭이 많은 주파수 환경에서 네트워크 성능에도 영향을 줄 수 있습니다.

따라서 장거리 음성 통신과 위치 정보 전송에 최적화된 구성은 여러 개의 고비트레이트 영상 스트림을 전송하도록 설계된 구성과 매우 다른 RF 파라미터를 사용할 수 있습니다.

노드 밀도와 이동성

MANET이 대체 경로를 만들려면 충분한 수의 사용 가능한 무선 관계가 필요합니다. 노드가 너무 멀리 떨어져 있으면 멀티홉 라우팅에 사용할 수 있는 링크가 없습니다.

이동성 역시 경로 안정성에 영향을 줍니다. 비교적 천천히 이동하는 지상 팀으로 구성된 네트워크는 빠른 차량, 항공기 및 밀집된 도시 환경을 이동하는 휴대용 무전기 사용자가 함께 있는 네트워크보다 일반적으로 토폴로지 변화가 적습니다.

안테나 배치

안테나 위치는 송신 출력만큼 중요할 수 있습니다. 적절하게 설치된 외부 안테나를 사용하는 차량용 무전기는 신체 가까이에 휴대하는 핸드헬드 무전기보다 훨씬 더 강력한 릴레이 지점을 제공할 수 있습니다. 공중 노드는 지형이나 건물로 분리된 지상 팀 사이에 유용한 가시선 경로를 제공할 수 있습니다.

이러한 이유로 휴대용, 차량 탑재형 및 공중 탑재형 MANET 무전기는 서로 대체하기보다는 상호 보완적으로 사용되는 경우가 많습니다.

현장 네트워크와 백홀

MANET은 주로 작전 지역 내 노드 간 통신을 담당합니다. 그러나 지휘 조직은 정보를 해당 로컬 네트워크 외부로 전송해야 할 수도 있습니다.

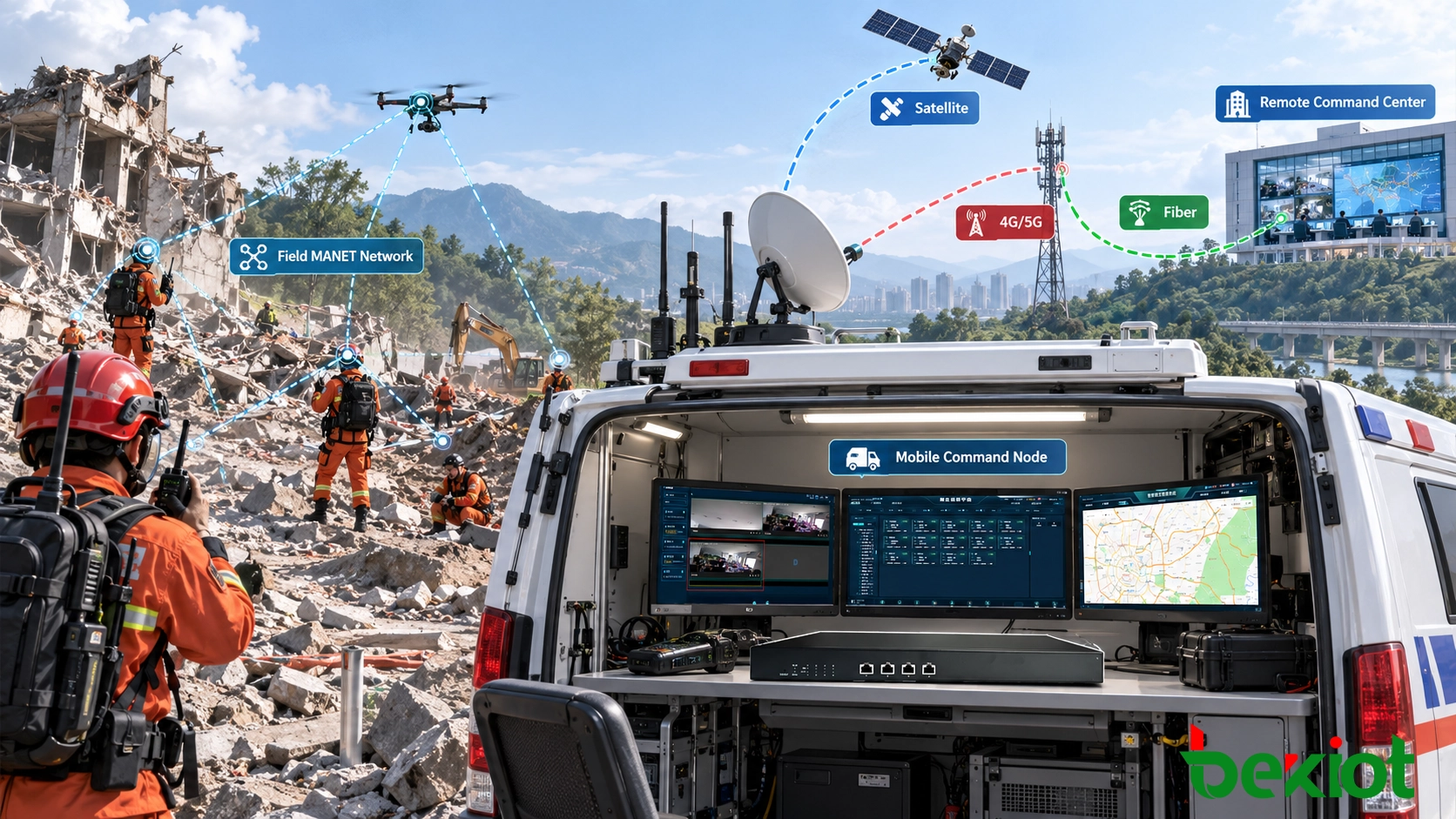

일반적인 아키텍처는 다음과 같습니다.

       휴대용 / 차량 / UAV MANET 노드        → 이동 지휘 노드        → 4G / 5G / 위성 / 광섬유 백홀        → 원격 지휘 센터

MANET과 백홀은 서로 다른 통신 문제를 해결합니다. MANET은 현장 사용자 사이에 로컬 모바일 메시 네트워크를 제공합니다. 이동통신망, 위성, 마이크로웨이브 또는 광섬유는 현장 네트워크와 원격 지휘 센터 사이의 장거리 연결을 제공할 수 있습니다.

복원력을 평가할 때 이 두 계층을 구분하는 것이 중요합니다. 위성 백홀에 장애가 발생하더라도 로컬 MANET 사용자들이 반드시 서로 통신할 수 없게 되는 것은 아닙니다. 마찬가지로 정상적인 위성 연결이 있더라도 현장 MANET이 서로 고립된 RF 세그먼트로 분할되어 있다면 이를 보완할 수 없습니다.

FAQ

MANET 무전기는 일반 무전기와 같은가요?

반드시 그렇지는 않습니다. 일반적인 휴대용 무전기는 다른 무전기와 직접 통신하거나 고정 리피터 인프라를 통해 통신합니다. MANET 무전기는 노드들이 서로를 탐지하고 여러 무선 홉을 통해 패킷을 전달할 수 있는 애드혹 데이터 네트워크에 참여할 수 있습니다. 시스템에 따라 PTT 음성뿐만 아니라 IP 데이터, 영상, 위치 정보 및 기타 서비스도 같은 네트워크에서 전송할 수 있습니다.

MANET 무전기에 기지국이 필요한가요?

MANET은 일반적인 중앙 기지국 없이도 참여 노드 간 통신 네트워크를 구성할 수 있습니다. 고정 릴레이, 차량 노드, 고지대 무전기 또는 게이트웨이를 추가하여 통신 범위, 용량 또는 다른 네트워크와의 연결성을 개선할 수 있지만, 이러한 장치가 모든 로컬 통신 경로를 제어하는 유일한 중앙 지점일 필요는 없습니다.

MANET 노드 하나가 오프라인이 되면 어떻게 되나요?

다른 사용 가능한 경로가 존재하면 네트워크는 다른 노드를 통해 트래픽을 다시 라우팅할 수 있습니다. 예를 들어 원래 경로가 A → B → C였다면 노드 B가 사라진 후 A → D → C로 변경될 수 있습니다. 고장 난 노드가 네트워크의 두 부분을 연결하는 유일한 RF 브리지였고 대체 경로가 없다면 연결이 복구될 때까지 MANET이 서로 분리된 세그먼트로 나뉠 수 있습니다.

MANET 무전기로 실시간 영상을 전송할 수 있나요?

네, 충분한 IP 처리량을 지원하는 MANET 시스템은 실시간 영상을 전송할 수 있습니다. 다만 실제 성능은 RF 환경, 채널 대역폭, 변조 방식, 간섭, 영상 비트레이트, 활성 사용자 수 및 경로상의 무선 홉 수에 따라 달라집니다. 일반적으로 영상 트래픽은 음성, 메시징 또는 위치 정보 전송보다 훨씬 더 많은 네트워크 용량을 필요로 합니다.

메시 무전기와 MANET 무전기의 차이는 무엇인가요?

두 용어 모두 여러 노드를 통한 무선 중계를 포함할 수 있기 때문에 함께 사용되기도 합니다. MANET은 특히 네트워크 노드가 이동하고 연결 상태 변화에 따라 경로가 적응하는 모바일 애드혹 토폴로지에 중점을 둡니다. "Mesh radio"는 더 넓은 개념으로, 고정형 또는 대부분 정적인 무선 메시 네트워크를 의미할 수도 있습니다.

MANET과 RoIP의 차이는 무엇인가요?

두 기술은 서로 다른 통신 문제를 해결합니다. MANET은 모바일 노드 사이에 무선 IP 네트워크를 구성하고, RoIP는 무선 음성과 제어 신호를 IP 네트워크를 통해 전송합니다. RoIP Gateway는 기존 무선 채널을 IP를 통해 확장하거나 통합할 수 있지만, 그 자체만으로는 MANET과 같은 동적 멀티홉 모바일 메시 네트워크를 형성하지는 않습니다.
