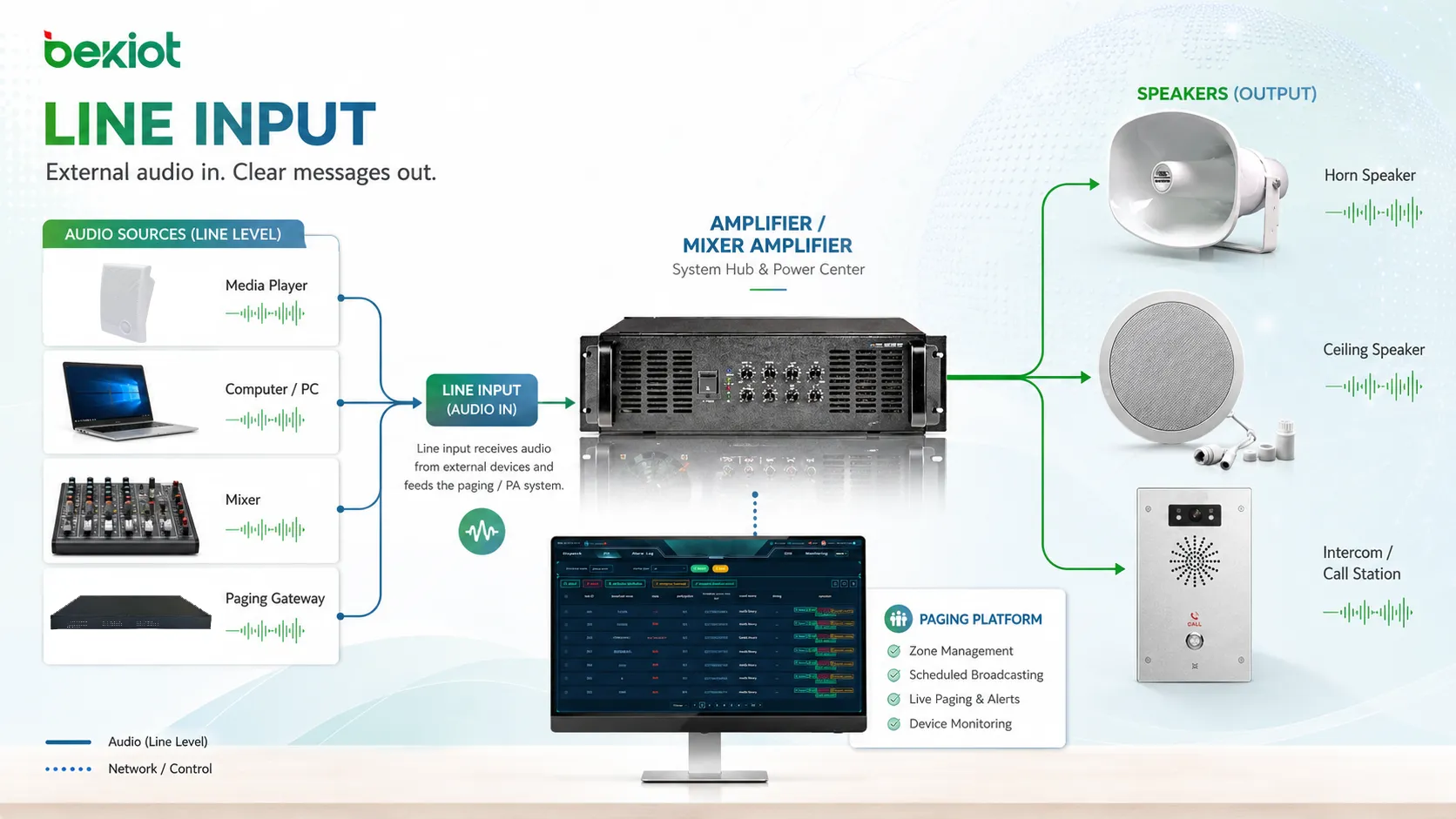

라인 입력은 믹서, 미디어 플레이어, 컴퓨터, 전화 시스템, 오디오 프로세서, 페이징 게이트웨이, 무선 인터페이스, 녹음 장치 또는 공공 방송 컨트롤러 같은 외부 음원에서 라인 레벨 신호를 받는 오디오 인터페이스입니다. 일반적으로 앰프, 믹서, 오디오 인터페이스, 파워드 스피커, 녹음 장비, 인터컴 시스템, 페이징 시스템, 방송 장치 및 전문 통신 플랫폼에서 사용됩니다.

매우 낮은 레벨의 마이크 신호를 위해 설계된 마이크 입력과 달리, 라인 입력은 더 강하고 안정적인 오디오 신호를 기대합니다. 따라서 자체 오디오 출력 단계를 이미 갖춘 장비를 연결하는 데 적합합니다. 레벨, 커넥터, 임피던스가 올바르게 맞으면 라인 입력은 노이즈와 왜곡을 줄이고 불필요한 게인 조정을 줄이면서 더 깨끗한 오디오를 전달하는 데 도움이 됩니다.

라인 레벨 오디오의 역할

오디오 시스템에서 모든 신호가 같은 강도를 갖는 것은 아닙니다. 마이크는 프리앰프가 필요한 약한 신호를 생성합니다. 스피커 출력은 스피커를 구동하기 위한 강한 전력 신호를 생성합니다. 라인 레벨 신호는 이 두 극단 사이에 있으며 장비 간 오디오 전송에 사용됩니다.

라인 레벨 오디오는 장치를 연결하기 위한 실용적인 표준을 제공하기 때문에 중요합니다. 음악 플레이어는 믹서에, 믹서는 앰프에, 페이징 게이트웨이는 공공 방송 시스템에, 오디오 프로세서는 레코더에 신호를 보낼 수 있습니다. 신호가 이미 준비되어 있다면 각 장치는 원시 마이크 레벨 오디오를 직접 처리할 필요가 없습니다.

이 때문에 라인 입력은 많은 시스템에 적용됩니다. 이미 사용 가능한 신호 레벨까지 증폭되었지만 스피커를 직접 구동하도록 설계되지 않은 음원을 위한 오디오 진입점 역할을 합니다.

신호 경로가 작동하는 방식

소스 장치 출력

오디오 경로는 소스 장치에서 시작됩니다. 믹서 출력, 노트북 헤드폰 출력, 미디어 플레이어, 무선 수신기, SIP 페이징 어댑터, 전화 시스템 오디오 포트, 음악 서버 또는 오디오 프로세서가 될 수 있습니다. 소스는 라인 레벨 신호를 수신 장치로 보냅니다.

소스의 품질은 중요합니다. 소스 출력에 노이즈나 왜곡이 있거나 너무 약하거나 너무 강하면 라인 입력만으로 문제를 완전히 해결할 수 없습니다. 깨끗한 소스 신호는 좋은 오디오 품질을 위한 첫 단계입니다.

커넥터와 케이블

신호는 케이블과 커넥터를 통해 이동합니다. 일반적인 커넥터 유형에는 3.5 mm TRS, RCA, 6.35 mm 잭, XLR, 터미널 블록, 경우에 따라 전용 밸런스 오디오 커넥터가 포함됩니다. 올바른 커넥터는 장비 설계와 설치 환경에 따라 달라집니다.

케이블 품질과 배선 경로도 중요합니다. 긴 언밸런스 케이블은 험이나 간섭을 받을 수 있습니다. 전문 또는 고정 설치 시스템에서는 장거리에서 노이즈 억제가 더 좋은 밸런스 라인 연결을 선호하는 경우가 많습니다.

입력 단계

수신 장치의 입력 단계는 신호를 받아 내부 처리에 적합하도록 준비합니다. 여기에는 임피던스 매칭, 레벨 조정, 필터링, 아날로그-디지털 변환, 라우팅, 믹싱, 우선순위 제어 또는 게인 트리밍이 포함될 수 있습니다.

입력 단계가 과부하되면 오디오가 왜곡될 수 있습니다. 입력 레벨이 너무 낮으면 시스템이 추가 게인을 요구할 수 있고, 이로 인해 노이즈가 증가할 수 있습니다. 따라서 올바른 레벨 매칭이 필수적입니다.

출력 또는 처리

오디오가 장치에 들어온 후에는 증폭, 믹싱, 녹음, 스트리밍, 방송, 구역 라우팅 또는 DSP 기능 처리가 이루어질 수 있습니다. 페이징 시스템에서는 신호를 선택된 스피커로 보낼 수 있습니다. 레코더에서는 오디오 파일로 저장할 수 있습니다. 믹서에서는 마이크 및 다른 소스와 혼합할 수 있습니다.

최종 결과는 입력 포트만이 아니라 전체 체인에 달려 있습니다. 소스 레벨, 케이블 유형, 입력 설정, 처리 방식, 앰프 출력, 스피커 품질 및 실내 음향이 모두 청취 경험에 영향을 줍니다.

이해해야 할 핵심 기능

라인 레벨 호환성

가장 중요한 기능은 라인 레벨 오디오와의 호환성입니다. 라인 입력은 마이크 레벨보다 강하지만 스피커 구동용 전력 레벨보다 약한 신호에 맞게 설계되었습니다. 잘못된 신호 유형을 연결하면 오디오 품질 저하나 장비 손상이 발생할 수 있습니다.

예를 들어 마이크를 라인 입력에 직접 연결하면 볼륨이 매우 낮을 수 있습니다. 스피커 출력을 라인 입력에 연결하면 입력 회로가 과부하되거나 손상될 수 있습니다. 연결 전에 항상 신호 유형을 확인해야 합니다.

밸런스 및 언밸런스 옵션

언밸런스 라인 입력은 소비자용 오디오와 단거리 연결에서 흔합니다. RCA와 3.5 mm 입력이 대표적인 예입니다. 간단하고 편리하지만 긴 케이블에서는 노이즈에 더 민감합니다.

밸런스 라인 입력은 두 개의 신호 도체와 차폐 또는 접지를 사용합니다. 전문 오디오, 설치형 음향, 방송 및 산업용 통신 시스템에서 일반적입니다. 밸런스 연결은 험, 전자기 간섭, 접지 관련 노이즈를 줄이는 데 도움이 됩니다.

게인 또는 레벨 조정

많은 장치는 라인 입력 레벨 제어를 제공합니다. 이를 통해 사용자나 설치자는 들어오는 신호를 시스템의 예상 동작 범위에 맞출 수 있습니다. 올바른 조정은 왜곡을 방지하고 노이즈를 낮게 유지합니다.

레벨 제어를 모든 문제의 해결책으로 사용해서는 안 됩니다. 소스 출력 설정이 잘못되었거나 케이블이 맞지 않거나 신호가 라인 레벨이 아닌 경우, 게인 조정은 실제 문제를 숨길 뿐일 수 있습니다.

모노 및 스테레오 지원

일부 라인 입력은 모노이고 일부는 스테레오입니다. 모노 입력은 한 채널을 수신하며 페이징, 인터컴, 공공 방송 및 음성 통신 시스템에서 일반적입니다. 스테레오 입력은 좌우 채널을 수신하며 음악 재생, 미디어 시스템 및 녹음 장비에서 흔합니다.

스테레오 소스를 모노 시스템에 연결할 때는 신호를 올바르게 합산해야 할 수 있습니다. 좌우 출력을 단순히 단락시키는 것은 왜곡을 만들거나 소스 출력에 부담을 줄 수 있으므로 항상 권장되지는 않습니다.

우선순위 및 믹싱 기능

공공 방송 및 통신 시스템에서 라인 입력은 우선순위 구조의 일부가 될 수 있습니다. 예를 들어 배경 음악은 라인 입력을 통해 들어오지만, 필요할 때 페이징 마이크나 비상 메시지가 이를 우선하여 재생될 수 있습니다.

일부 시스템은 여러 라인 입력을 믹싱, 뮤트, 더킹 또는 다른 구역으로 라우팅할 수 있습니다. 이로 인해 라인 레벨 통합은 복잡한 오디오 환경에서 유용합니다.

라인 입력은 설치 전에 소스 레벨, 케이블 유형, 커넥터, 입력 감도 및 시스템 목적이 맞춰졌을 때 가장 잘 작동합니다.

일반적인 커넥터 유형

오디오 시스템에서의 실제 이점

더 깨끗한 신호 전송

올바르게 사용하면 라인 입력은 과도한 게인을 요구하지 않고 오디오를 전송합니다. 잘못된 입력 유형으로 약한 신호를 증폭하려고 할 때보다 히스, 험, 노이즈를 줄이는 데 도움이 됩니다.

깨끗한 신호 전송은 안내 방송, 배경 음악, 녹음, 방송 및 페이징에서 특히 중요합니다. 입력 품질이 나쁘면 증폭 후 문제가 더 뚜렷해지기 때문입니다.

쉬운 장비 통합

라인 입력은 서로 다른 오디오 장치가 함께 작동하도록 합니다. 믹서는 앰프에, 컴퓨터는 녹음 인터페이스에, 페이징 게이트웨이는 기존 PA 시스템에 신호를 보낼 수 있습니다. 이로써 시스템 통합이 더 쉽고 유연해집니다.

업그레이드 프로젝트에서 라인 입력은 전체 시스템을 한 번에 교체하지 않고도 새로운 디지털 오디오 소스를 기존 아날로그 장비에 연결하는 데 도움이 됩니다.

여러 오디오 소스 지원

많은 시스템은 하나 이상의 오디오 소스를 사용합니다. 건물에는 배경 음악, 예약 메시지, 라이브 페이징, 비상 톤 및 녹음 안내가 필요할 수 있습니다. 라인 입력은 이러한 소스가 체계적으로 오디오 시스템에 들어오도록 합니다.

적절한 라우팅과 우선순위 제어가 있으면 시스템은 어떤 소스를 재생할지, 어떤 소스를 음소거할지, 어떤 구역이 오디오를 받을지 결정할 수 있습니다.

마이크 입력 오용 감소

라인 레벨 소스를 마이크 입력에 사용하면 신호가 너무 강해 왜곡이 발생할 수 있습니다. 전용 라인 입력은 올바른 신호 범위를 받아 이 문제를 방지합니다.

이는 신뢰성을 높이고 설치 및 일상 사용 중 문제 해결 시간을 줄입니다.

더 나은 장기 유지관리성

명확한 입력 라벨과 올바른 배선은 오디오 시스템 유지관리를 쉽게 만듭니다. 기술자는 어떤 소스가 연결되었는지, 신호가 어디로 들어오는지, 어떻게 조정해야 하는지 빠르게 확인할 수 있습니다.

대형 건물이나 산업 현장에서는 문서화된 라인 입력 연결이 장비 교체 또는 확장 시 혼란을 줄입니다.

이 인터페이스가 사용되는 곳

공공 방송 및 페이징

공공 방송 시스템은 배경 음악, 메시지 플레이어, SIP 페이징 게이트웨이, 오디오 매트릭스 및 비상 음성 소스에 라인 입력을 자주 사용합니다. 이 입력을 통해 외부 오디오를 스피커나 구역으로 라우팅할 수 있습니다.

페이징 시스템에서 라인 입력은 기존 장비를 새로운 네트워크 기반 플랫폼에 연결할 수도 있습니다. 이를 통해 기존 앰프나 스피커를 유지하면서 오디오 워크플로를 현대화할 수 있습니다.

녹음 및 방송

녹음 장치와 방송 장비는 믹서, 프로세서, 수신기 및 재생 시스템에서 오디오를 캡처하기 위해 라인 입력을 사용합니다. 적절한 라인 레벨 신호는 녹음 품질을 유지하고 과도한 노이즈를 피하는 데 도움이 됩니다.

방송 워크플로에서는 케이블 길이가 길어질 수 있고 전자기 간섭을 제어해야 하므로 밸런스 라인 연결을 선호하는 경우가 많습니다.

회의실 및 미팅룸

회의실은 무선 마이크 수신기, 노트북, 화상회의 시스템, 오디오 프로세서 및 룸 믹서를 연결하기 위해 라인 입력을 사용할 수 있습니다. 이를 통해 여러 오디오 소스를 하나의 실내 음향 시스템에 통합할 수 있습니다.

회의실 오디오는 스피커, 마이크, 회의 소프트웨어 및 녹음 플랫폼 사이를 이동하는 경우가 많으므로 올바른 레벨 매칭이 중요합니다.

인터컴 및 통신 시스템

인터컴 시스템은 무전기, 디스패치 콘솔, 알람 톤 발생기 또는 페이징 장치 같은 외부 소스의 오디오를 받기 위해 라인 입력을 사용할 수 있습니다. 이를 통해 통신 시스템은 다른 오디오 워크플로와 상호 작용할 수 있습니다.

운영 환경에서는 긴급 신호가 일반 오디오와 잘못 섞이지 않도록 입력 우선순위와 명확한 라벨이 중요합니다.

산업 및 시설 시스템

공장, 창고, 교통 허브, 캠퍼스 및 공공 건물은 예약 메시지 플레이어, 안전 안내 장치, 배경 음악 시스템 및 제어실 오디오 소스를 연결하기 위해 라인 입력을 사용할 수 있습니다.

산업 설치에서는 케이블 차폐, 접지, 전기적 노이즈, 외함 보호 및 유지보수 접근성을 고려해야 합니다. 열악한 환경의 오디오 신호는 일반 사무실보다 더 신중한 배선이 필요할 수 있습니다.

연결 전 설계 고려사항

입력 감도

입력 감도는 정상 동작을 위해 들어오는 신호가 얼마나 강해야 하는지를 정의합니다. 소스 출력이 너무 높으면 입력이 클리핑될 수 있습니다. 너무 낮으면 시스템 소리가 약하거나 노이즈가 많을 수 있습니다.

설치자는 한쪽을 임의로 설정하기보다 소스 출력과 입력 게인을 함께 조정해야 합니다.

임피던스 매칭

대부분의 현대적인 라인 레벨 연결은 복잡한 임피던스 매칭 없이 작동하도록 설계되어 있지만, 일부 시스템에서는 여전히 중요합니다. 매우 낮거나 맞지 않는 임피던스는 레벨, 주파수 응답 또는 왜곡에 영향을 줄 수 있습니다.

전문 장비 매뉴얼은 일반적으로 권장 입력 및 출력 임피던스 값을 명시합니다. 중요한 설치에서는 이러한 값을 확인해야 합니다.

케이블 길이

짧은 언밸런스 케이블은 단순한 구성에서 잘 작동할 수 있습니다. 긴 케이블 경로는 일반적으로 노이즈를 줄이기 위해 밸런스 연결을 사용해야 합니다. 언밸런스 소스를 장거리로 보내야 하는 경우 변압기, DI 박스 또는 오디오 컨버터가 필요할 수 있습니다.

케이블 경로는 전원선, 모터, 형광등, 가변 주파수 드라이브 및 기타 전자기 간섭원을 피해야 합니다.

접지 루프 위험

연결된 장치의 접지 기준이 다르면 접지 루프로 인해 험이나 버즈가 발생할 수 있습니다. 이는 오디오 장비가 서로 다른 전원 콘센트, 랙 또는 건물 구역에 연결될 때 흔히 발생합니다.

밸런스 연결, 절연 변압기, 올바른 접지 및 신중한 전원 설계는 접지 루프 문제를 줄일 수 있습니다.

소스 우선순위

다중 소스 시스템에서는 우선순위를 명확히 정의해야 합니다. 배경 음악이 비상 메시지를 덮어서는 안 됩니다. 페이징 소스는 음악 입력을 음소거해야 할 수 있습니다. 예약 톤은 미디어 플레이어를 일시 정지해야 할 수 있습니다.

우선순위 설계는 오디오 충돌을 방지하고 더 안전한 통신 워크플로를 지원합니다.

가장 흔한 라인 입력 문제는 잘못된 신호 레벨, 잘못된 케이블 유형, 부적절한 접지 또는 라인 레벨 오디오 전용 입력에 스피커 출력을 연결하는 데서 발생합니다.

일반적인 문제와 해결 방법

왜곡된 소리

왜곡은 입력이 과부하되었음을 의미하는 경우가 많습니다. 소스 출력을 낮추고 입력 게인을 줄이며 신호가 스피커 레벨이 아니라 라인 레벨인지 확인하십시오.

낮은 레벨에서도 왜곡이 계속되면 케이블, 커넥터, 소스 장치 및 입력 회로를 확인하십시오.

매우 낮은 볼륨

마이크 레벨 신호가 라인 입력에 연결되었거나, 소스 출력이 너무 낮거나, 잘못된 케이블이 사용되면 낮은 볼륨이 발생할 수 있습니다. 소스 출력을 조심스럽게 높이고 소스에 프리앰프가 필요한지 확인하십시오.

소스가 마이크라면 라인 입력 대신 마이크 입력 또는 프리앰프를 사용하십시오.

험 또는 버즈

험이나 버즈는 접지 루프, 긴 언밸런스 케이블, 불량 차폐, 근처 전력 장비 또는 손상된 커넥터에서 발생할 수 있습니다. 밸런스 배선, 더 짧은 케이블 경로, 올바른 접지 또는 절연 솔루션을 시도하십시오.

설치형 시스템에서는 전원 케이블 근처에 놓인 오디오 라인이 간섭을 받을 수 있으므로 케이블 경로를 확인해야 합니다.

한 채널만 재생됨

스테레오 소스를 연결할 때 케이블이나 어댑터가 잘못되면 한 채널만 재생될 수 있습니다. 일부 모노 입력은 스테레오 신호가 올바르게 합산되지 않는 한 한쪽만 받습니다.

필요할 때 적절한 스테레오-모노 합산 어댑터 또는 믹서를 사용하십시오. 장비가 지원하지 않는 한 좌우 출력을 단순히 단락하지 마십시오.

유지보수 및 테스트 팁

각 입력을 명확하게 라벨링하십시오. 라벨에는 소스 이름, 케이블 목적지, 신호 유형 및 특별 설정이 표시되어야 합니다. 이는 향후 문제 해결을 훨씬 빠르게 만듭니다.

커넥터를 정기적으로 점검하십시오. 느슨한 플러그, 산화된 단자, 손상된 RCA 잭, 마모된 3.5 mm 소켓, 느슨한 터미널 블록 나사는 모두 간헐적인 오디오를 유발할 수 있습니다.

시스템 변경 후 신호를 테스트하십시오. 미디어 플레이어, 믹서, 앰프 또는 게이트웨이를 교체하면 출력 레벨과 노이즈 특성이 바뀔 수 있습니다. 빠른 레벨 테스트는 이후 불만을 예방할 수 있습니다.

문서를 최신 상태로 유지하십시오. 오디오 시스템은 시간이 지나며 소스가 추가되거나 제거되면서 바뀌는 경우가 많습니다. 오래된 배선도는 유지보수 중 실수를 초래할 수 있습니다.

올바른 입력 설정 선택

올바른 설정은 소스 장치, 케이블 거리, 환경 및 오디오 목적에 따라 달라집니다. 짧은 데스크톱 연결에는 3.5 mm 또는 RCA 입력으로 충분할 수 있습니다. 설치형 시스템에는 밸런스 XLR, 6.35 mm TRS 또는 터미널 블록 입력이 더 신뢰성 있을 수 있습니다.

공공 방송, 페이징 또는 비상 시스템에서는 입력 우선순위와 모니터링이 커넥터 편의성보다 더 중요할 수 있습니다. 녹음과 방송에서는 낮은 노이즈와 밸런스 신호 품질이 주요 초점일 수 있습니다.

최종 설치 전에 실제 소스, 케이블, 수신 장치를 함께 테스트하십시오. 문서상의 호환성이 현장에서 항상 깨끗한 오디오를 보장하지는 않습니다.

FAQ

마이크를 라인 입력에 직접 연결할 수 있습니까?

일반적으로 좋은 결과를 얻기 어렵습니다. 마이크 신호는 라인 레벨 신호보다 훨씬 약하며, 라인 입력으로 들어가기 전에 보통 마이크 프리앰프가 필요합니다.

스피커 출력을 라인 입력에 연결할 수 있습니까?

아니요, 직접 연결하면 안 됩니다. 스피커 출력은 훨씬 강하며 라인 입력을 손상시킬 수 있습니다. 스피커 레벨 오디오를 다른 장치에 연결해야 한다면 적절한 라인 레벨 컨버터나 감쇠기를 사용하십시오.

음악 소스가 시스템에서 노이즈가 많은 것처럼 들리는 이유는 무엇입니까?

가능한 원인에는 낮은 소스 출력, 과도한 입력 게인, 긴 언밸런스 케이블, 부적절한 접지, 손상된 커넥터 또는 근처 전력 장비의 간섭이 포함됩니다.

밸런스 오디오는 항상 더 좋습니까?

밸런스 오디오는 일반적으로 긴 케이블 경로와 노이즈가 많은 환경에서 더 좋습니다. 짧고 단순한 연결에서는 소스와 수신 장치가 가까우면 언밸런스 오디오도 허용될 수 있습니다.

새 오디오 소스를 추가하기 전에 무엇을 확인해야 합니까?

출력 레벨, 커넥터 유형, 모노 또는 스테레오 형식, 케이블 거리, 접지, 입력 감도, 우선순위 규칙, 그리고 해당 소스가 믹싱, 뮤트, 녹음 또는 특정 구역으로 라우팅되어야 하는지를 확인하십시오.
