인밴드 DTMF는 Dual-Tone Multi-Frequency 키패드 신호를 음성이 전달되는 동일한 오디오 스트림 안에서 들을 수 있는 톤으로 보내는 방식입니다. 발신자가 1, 2, 3, * 또는 # 같은 키를 누르면 전화기는 두 개의 주파수로 구성된 톤 쌍을 생성합니다. 인밴드 DTMF 시스템에서는 이 톤이 일반 음성 오디오처럼 음성 채널을 통해 전달됩니다.

DTMF는 IVR 메뉴, 음성사서함 접속, 회의 PIN 입력, 은행 시스템, 출입 통제, 콜센터 라우팅, 원격 제어, 페이징 시스템, 도어 엔트리 시스템, 서비스 핫라인에서 자주 사용됩니다. 인밴드 DTMF는 별도의 신호 채널이 필요하지 않기 때문에 이러한 키패드 톤을 전송하는 가장 오래되고 단순한 방식 중 하나입니다.

현대 VoIP 및 SIP 시스템에서도 인밴드 DTMF는 많은 하이브리드 구축 환경에서 계속 사용됩니다. 특히 아날로그 전화, PSTN 게이트웨이, 레거시 PBX, 팩스와 유사한 인터페이스, 엘리베이터 전화, 도어폰, 오래된 IVR 시스템이 포함될 때 많이 나타납니다. 그러나 압축 코덱, 패킷 손실, 에코 제거, 소음 감소, 오디오 처리가 톤을 왜곡하여 인식 실패를 일으킬 수 있으므로 주의해서 사용해야 합니다.

인밴드 DTMF란 무엇인가요?

정의와 핵심 의미

인밴드 DTMF는 DTMF 톤이 통화의 일반 오디오 경로 안에서 전송된다는 뜻입니다. 이 톤은 별도의 SIP 메시지나 독립적인 RTP telephone-event 패킷으로 보내지지 않습니다. 발신자의 음성과 동일한 미디어 스트림의 일부입니다. 수신 시스템은 오디오를 듣고 톤 주파수를 해석하여 이를 감지합니다.

핵심 의미는 오디오 기반의 간단한 숫자 전송입니다. 전화기 또는 게이트웨이가 톤을 생성하고, 음성 채널이 이를 전달하며, 수신 장치 또는 애플리케이션이 이를 인식합니다. 이 때문에 인밴드 DTMF는 이해하기 쉽고 많은 전통 전화 시스템과 호환됩니다.

아날로그 전화에서는 통화 경로가 오디오 회로였기 때문에 인밴드 DTMF가 자연스러운 방식이었습니다. IP 전화에서도 이 방식은 여전히 동작할 수 있지만, 음성 코덱과 미디어 경로가 수신기가 해석할 수 있을 만큼 DTMF 톤을 정확하게 보존해야 합니다.

인밴드 DTMF는 키패드 숫자를 실제 오디오 톤으로 음성 스트림 안에 보내므로, 수신 시스템은 통화 오디오에서 해당 톤을 감지해야 합니다.

인밴드 DTMF가 여전히 중요한 이유

인밴드 DTMF가 여전히 중요한 이유는 많은 통신 시스템이 레거시 전화 장비와 상호 운용되어야 하기 때문입니다. 아날로그 게이트웨이, PSTN 트렁크, 도어 인터콤, 엘리베이터 비상 전화, 오래된 IVR, 콜센터 플랫폼, 출입 통제 장치는 DTMF 톤이 들리는 오디오로 도착하기를 기대할 수 있습니다.

전체 통화 경로가 고품질 비압축 오디오를 사용하고 별도의 DTMF 신호 협상이 필요 없는 단순한 환경에서도 유용합니다. 이런 경우 인밴드 DTMF는 직관적이고 안정적으로 동작할 수 있습니다.

그러나 현대의 압축 VoIP 경로에서는 항상 최선의 선택이 아닙니다. 오디오가 과도하게 압축되거나 소음 억제 처리를 거치면 톤이 손상될 수 있습니다. 그래서 엔지니어는 VoIP 시스템을 설계할 때 인밴드 DTMF를 RTP telephone-event 방식 및 SIP INFO와 자주 비교합니다.

인밴드 DTMF의 작동 방식

이중 톤 신호 생성

DTMF는 각 키패드 숫자마다 두 개의 오디오 주파수를 동시에 사용합니다. 하나의 톤은 저주파 그룹에서, 다른 하나는 고주파 그룹에서 나옵니다. 이 조합이 눌린 키를 식별합니다. 예를 들어 각 숫자 키에는 고유한 톤 쌍이 있습니다.

사용자가 키를 누르면 전화기는 짧은 시간 동안 해당 톤 쌍을 생성합니다. 수신 장치는 이 톤 쌍을 듣고 다시 숫자로 변환합니다. 이를 통해 수신 측에 시각적 키패드 인터페이스가 없어도 시스템이 사용자 입력을 해석할 수 있습니다.

인밴드 DTMF는 오디오 경로가 이러한 톤을 정확하게 보존하는지에 의존합니다. 톤의 지속 시간, 주파수, 볼륨 또는 파형이 왜곡되면 수신 디코더가 숫자를 놓치거나 잘못된 숫자로 감지할 수 있습니다.

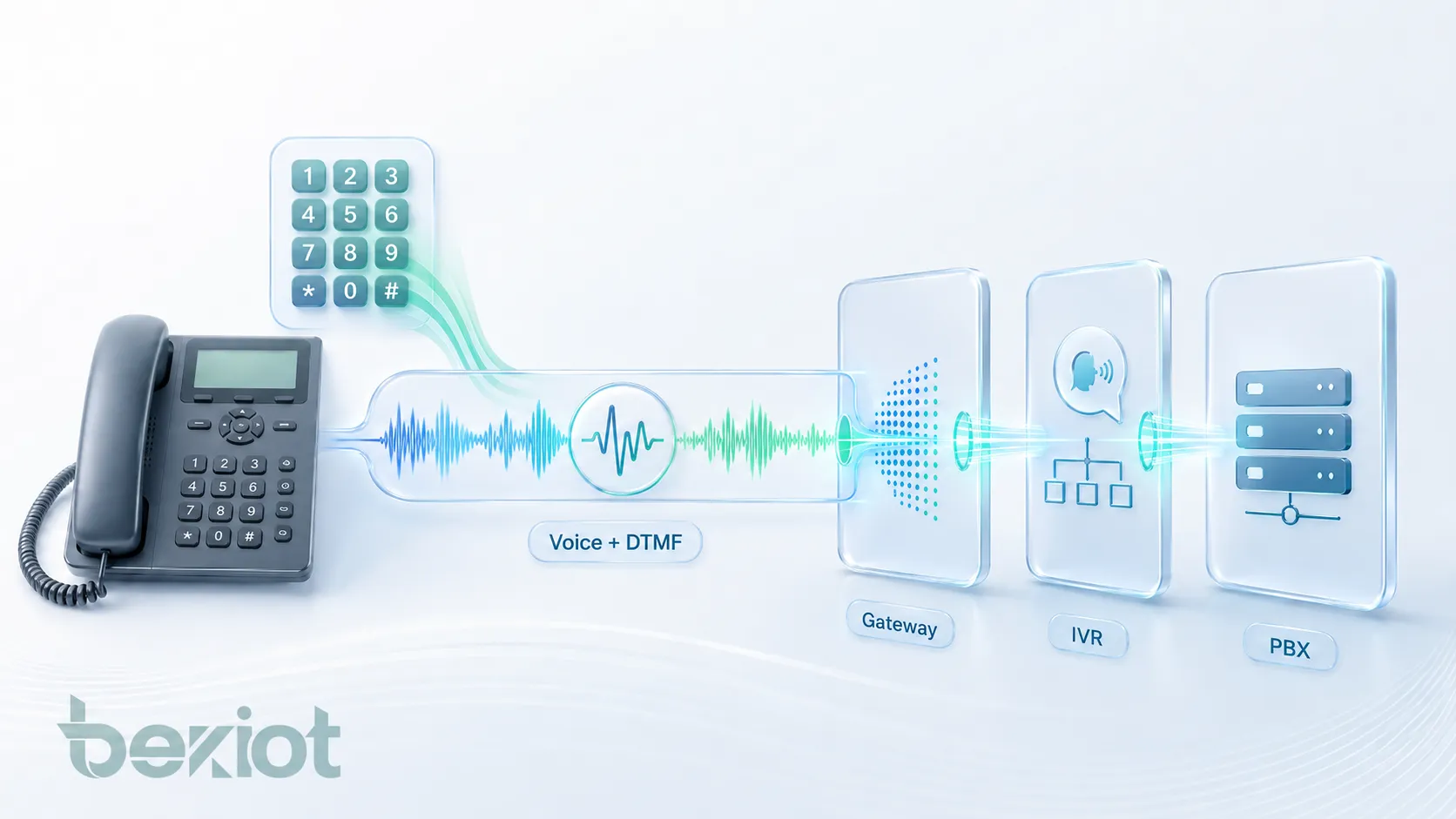

음성 채널을 통한 전송

인밴드 DTMF 통화에서 생성된 톤은 음성과 동일한 미디어 스트림을 통해 이동합니다. 아날로그 시스템에서는 톤이 전화 오디오 회로를 통과한다는 뜻입니다. VoIP 시스템에서는 톤이 음성 코덱으로 인코딩되어 오디오 패킷으로 전달됩니다.

코덱이 충분히 투명하면 DTMF 톤은 인식 가능한 상태로 유지됩니다. G.711 같은 코덱은 오디오를 더 직접적으로 보존하기 때문에 인밴드 DTMF에 더 적합한 경우가 많습니다. 고압축 또는 저비트레이트 코덱은 톤 품질을 손상시키고 감지 신뢰성을 낮출 수 있습니다.

오디오 채널은 게이트웨이, 미디어 서버, SBC, 에코 제거기, 트랜스코더, 녹음 장치, IVR 플랫폼을 통과할 수도 있습니다. 각 단계는 올바르게 설정되지 않으면 톤 품질에 영향을 줄 수 있습니다.

수신 및 톤 감지

수신 측은 오디오 스트림에서 DTMF 톤을 감지해야 합니다. 이는 IVR 서버, PBX, 음성사서함 플랫폼, 게이트웨이, 출입 통제기, 회의 브리지 또는 애플리케이션 서버에서 이루어질 수 있습니다. 감지기는 오디오를 분석하고 어떤 톤 쌍이 존재하는지 식별합니다.

감지에는 충분한 톤 지속 시간, 올바른 주파수 균형, 적절한 볼륨, 제한된 배경 간섭이 필요합니다. 사용자가 키를 누르면서 말하거나, 통화에 소음이 있거나, 오디오 처리가 톤을 변경하면 감지 신뢰성이 낮아질 수 있습니다.

좋은 DTMF 감지는 음성에서 발생하는 오검출을 거부하면서 실제 키패드 톤을 정확하게 인식해야 합니다. 일부 음성 소리가 톤과 유사한 주파수 성분을 포함할 수 있기 때문에 이 균형은 중요합니다.

통화 흐름 예시

일반적인 예는 IVR 메뉴입니다. 발신자가 서비스 번호로 전화하고 “영업은 1번, 지원은 2번을 누르십시오”라는 안내를 듣습니다. 발신자가 2를 누르면 전화기는 숫자 2에 해당하는 DTMF 톤 쌍을 생성합니다. 톤은 오디오 스트림 안에서 이동하고, IVR은 톤을 감지하여 통화를 지원 대기열로 라우팅합니다.

출입 통제 예에서는 발신자가 전화 키패드로 PIN을 입력할 수 있습니다. 출입 시스템은 인밴드 DTMF 숫자를 감지하고 문 잠금 해제, 게이트 개방 또는 제어 명령 수락 여부를 결정합니다.

두 경우 모두 전체 오디오 경로가 수신 디코더가 인식할 수 있을 만큼 톤을 명확하게 보존할 때만 시스템이 동작합니다.

인밴드 DTMF의 기술적 특징

오디오 기반 전송

인밴드 DTMF의 핵심 특징은 오디오 기반 전송입니다. 숫자는 별도의 데이터 이벤트로 전달되지 않고 소리로 전달됩니다. 그래서 오디오 톤을 이해하는 시스템에서 사용하기 쉽습니다.

오디오 기반 전송은 수신 장치가 아날로그 방식의 톤 감지를 위해 설계된 경우 특히 유용합니다. 많은 레거시 시스템, 단순 컨트롤러, 전통 IVR 플랫폼은 오디오 경로에서 DTMF를 인식할 수 있습니다.

같은 특징은 주요 한계도 만듭니다. 톤이 오디오처럼 처리되므로 오디오를 변경하는 모든 요소가 DTMF 신호에 영향을 줄 수 있습니다.

별도 신호 채널 불필요

인밴드 DTMF는 숫자를 위한 별도 신호 채널을 필요로 하지 않습니다. 통화가 SIP INFO 메시지나 RTP telephone-event 패킷을 보낼 필요가 없습니다. 톤은 미디어 스트림에 직접 포함됩니다.

이는 오래된 시스템과의 상호 운용을 단순화할 수 있습니다. 수신기가 통화 오디오를 듣고 있다면, 대역외 신호 방식에 대한 특별한 지원 없이도 숫자를 감지할 수 있습니다.

하지만 별도 신호 채널이 없다는 것은 수신 측이 깨끗한 디지털 이벤트가 아니라 오디오 감지에 의존해야 함을 의미합니다. 이는 압축 VoIP 환경에서 신뢰성을 낮출 수 있습니다.

코덱 민감도

인밴드 DTMF는 코덱 동작에 민감합니다. 사람의 음성을 압축하도록 설계된 코덱은 DTMF 톤을 완벽하게 보존하지 못할 수 있습니다. 주파수를 왜곡하거나, 톤 지속 시간을 바꾸거나, 볼륨을 줄이거나, 아티팩트를 만들 수 있습니다.

인밴드 DTMF를 반드시 사용해야 하는 경우 G.711이 자주 선호됩니다. 많은 저비트레이트 코덱보다 오디오 파형을 더 투명하게 보존하기 때문입니다. G.729 같은 압축 코덱은 일부 환경에서 DTMF 감지를 불안정하게 만들 수 있습니다.

따라서 코덱 선택은 인밴드 DTMF에서 가장 중요한 기술 고려 사항 중 하나입니다.

타이밍과 지속 시간 요구사항

DTMF 감지는 타이밍에 의존합니다. 톤이 너무 짧으면 수신기가 인식하지 못할 수 있습니다. 숫자가 너무 빠르게 전송되면 수신기가 하나를 놓치거나 숫자를 병합할 수 있습니다. 톤이 너무 길면 디코더에 따라 반복 감지가 발생할 수 있습니다.

전화기, 게이트웨이, IVR 시스템은 DTMF 톤 지속 시간과 숫자 간 지연을 설정할 수 있습니다. 올바른 타이밍은 특히 통화 경로에 게이트웨이나 오디오 처리가 포함될 때 인식률을 높입니다.

IVR 플랫폼과 컨트롤러마다 허용 범위가 다를 수 있으므로 실제 수신 시스템으로 타이밍을 테스트해야 합니다.

볼륨과 신호 레벨

DTMF 톤은 적절한 레벨로 도착해야 합니다. 너무 조용하면 감지기가 놓칠 수 있고, 너무 크면 클리핑이나 왜곡이 발생할 수 있습니다. 배경 소음과 에코도 감지를 방해할 수 있습니다.

게이트웨이와 아날로그 인터페이스에는 DTMF 톤 레벨에 영향을 주는 게인 설정이 있을 수 있습니다. 잘못된 게인은 일부 숫자는 감지되고 일부는 누락되는 간헐적 문제를 만들 수 있습니다.

신뢰할 수 있는 인밴드 DTMF에는 전체 통화 경로에 걸친 적절한 오디오 레벨 계획이 필요합니다.

아날로그 및 PSTN 시스템과의 호환성

인밴드 DTMF는 많은 아날로그 및 PSTN 시스템과 자연스럽게 호환됩니다. 이러한 시스템은 오디오 톤을 전달하도록 설계되었기 때문입니다. VoIP 시스템이 아날로그 트렁크나 PSTN 게이트웨이에 연결될 때, 게이트웨이 경계에서 인밴드 DTMF가 필요하거나 생성될 수 있습니다.

하이브리드 네트워크에서 게이트웨이는 인밴드 DTMF와 RTP telephone-event 형식 사이를 변환할 수 있습니다. 예를 들어 VoIP 측은 RFC 4733 telephone event를 사용하고, 아날로그 측은 재생성된 가청 톤을 받을 수 있습니다.

이러한 변환은 기존 통신 기술과 새로운 통신 기술을 연결하지만, 신중하게 설정해야 합니다.

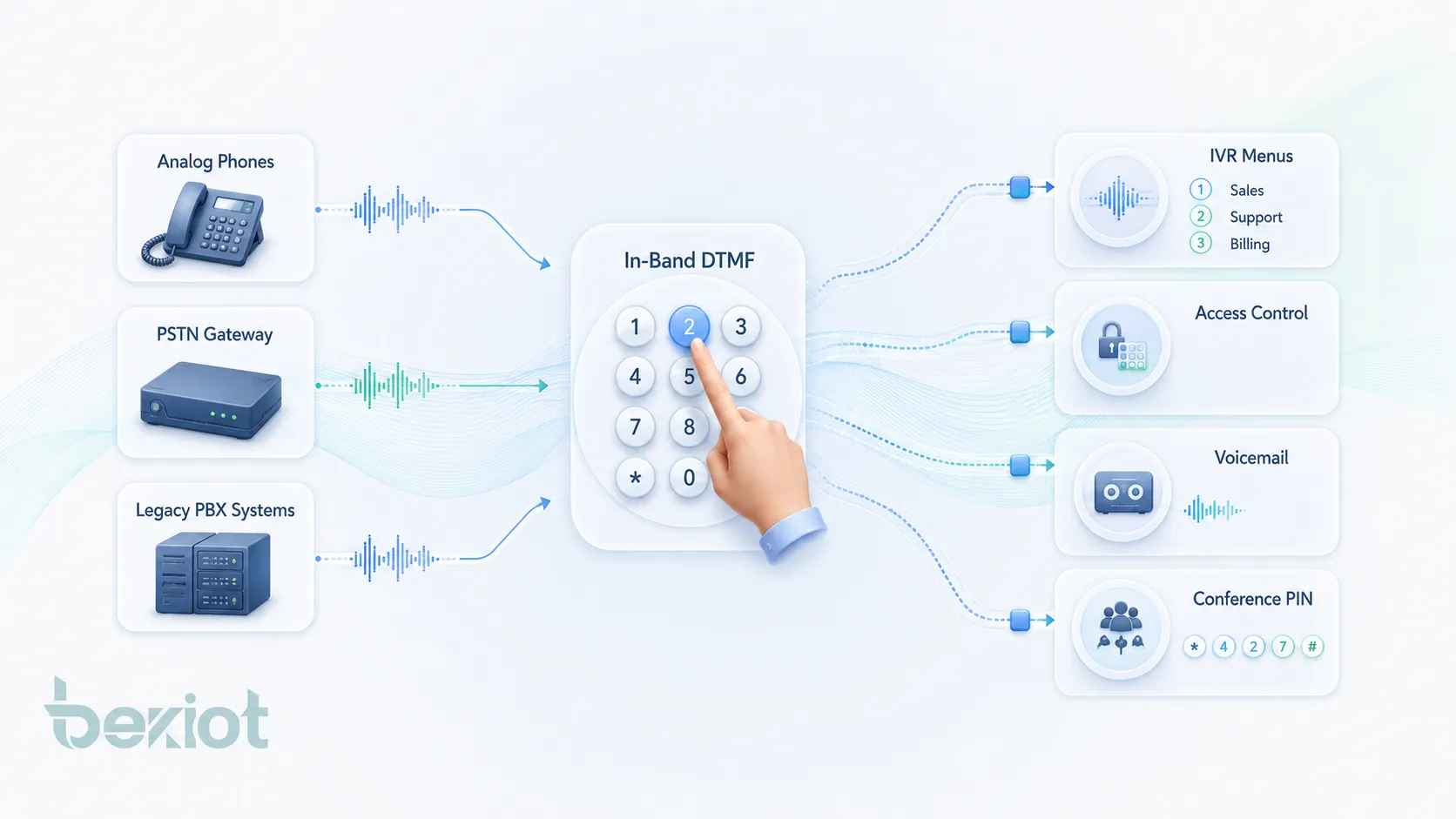

인밴드 DTMF의 오디오 장점

단순한 오디오 호환성

인밴드 DTMF의 가장 큰 오디오 장점은 이미 오디오를 처리하는 시스템과의 단순한 호환성입니다. 숫자가 들리는 톤이므로 수신 시스템은 톤 감지 기능만 있으면 됩니다. SIP INFO, SDP 협상, RTP telephone-event 페이로드를 이해할 필요가 없습니다.

이는 레거시 PBX, 아날로그 어댑터, 출입 시스템, 오래된 IVR 플랫폼에 유용합니다. 전통 전화에서 VoIP로 전환하는 과정에서 호환성을 유지하는 데 도움이 됩니다.

오디오 경로가 깨끗하고 비압축인 환경에서는 인밴드 DTMF가 안정적으로 동작할 수 있습니다.

아날로그 인터페이스에 자연스럽게 적합

아날로그 전화 인터페이스는 오디오를 중심으로 설계되었습니다. 인밴드 DTMF는 톤이 음성과 동일한 회로를 통과하므로 자연스럽게 적합합니다. 아날로그 전화, 아날로그 게이트웨이, PSTN 연결 장치는 별도의 패킷 신호 없이 톤을 생성하고 감지할 수 있습니다.

이는 아날로그 엔드포인트가 계속 사용되는 혼합 환경에서 유용합니다. 예를 들어 아날로그 도어폰, 엘리베이터 전화 또는 레거시 PBX는 메뉴나 기능 제어를 위해 가청 톤을 요구할 수 있습니다.

이 장점은 아날로그 호환성이 최신 VoIP 최적화보다 더 중요한 경우 가장 크게 나타납니다.

신호 지원에 의존하지 않음

인밴드 DTMF는 신호 경로가 별도 DTMF 이벤트를 지원하지 않아도 동작할 수 있습니다. 장치나 트렁크가 SIP INFO 또는 RTP telephone-event 협상을 지원하지 않더라도 오디오 톤은 통과할 수 있습니다.

이는 기본 연결, 오래된 게이트웨이, 기능 지원이 제한된 시스템에서 도움이 됩니다. 톤이 그대로 유지되면 수신 시스템은 여전히 숫자를 해석할 수 있습니다.

그러나 이 장점이 신뢰성 한계를 가려서는 안 됩니다. 신호에 의존하지 않는 것은 유용하지만, 미디어 품질이 더 중요해집니다.

듣고 확인할 수 있어 문제 해결이 쉬움

인밴드 DTMF는 톤이 들리기 때문에 문제 해결 시 식별하기 쉬운 경우가 있습니다. 기술자는 통화 녹음이나 미디어 스트림을 들어 톤이 존재하는지 확인할 수 있습니다.

이는 숫자가 오디오에서 들리지 않는 별도 이벤트로 전송되는 대역외 방식과 다릅니다. 기본 현장 점검에서는 가청 톤이 전화기가 DTMF를 생성했는지 확인하는 데 도움이 됩니다.

더 자세한 문제 해결에는 코덱, 패킷 캡처, 게이트웨이 로그, IVR 감지 설정, 오디오 레벨 확인이 필요합니다.

인밴드 DTMF와 다른 DTMF 방식 비교

인밴드 DTMF와 RTP Telephone-Event

RTP telephone-event는 일반적으로 RFC 2833 및 후속 RFC 4733과 관련되며, DTMF 숫자를 일반 오디오 톤이 아니라 RTP 이벤트로 전송합니다. 숫자 정보는 미디어 경로를 통해 이동하지만, 인코딩된 음성이 아니라 구조화된 이벤트로 표현됩니다.

이 방식은 음성 압축의 영향을 덜 받기 때문에 VoIP에서 자주 선호됩니다. 시스템은 코덱이 톤 파형을 보존하는 것에 의존하지 않고, 숫자, 지속 시간, 이벤트 정보를 디지털로 전송합니다.

인밴드 DTMF는 오디오 기반 시스템에는 더 단순하지만, 압축 IP 음성 네트워크에서는 RTP telephone-event가 일반적으로 더 안정적입니다.

인밴드 DTMF와 SIP INFO

SIP INFO는 활성 세션 중 SIP 신호를 통해 DTMF 정보를 전송합니다. 숫자를 오디오 경로에 넣는 대신, 엔드포인트가 숫자 정보를 담은 INFO 메시지를 수신 시스템에 보냅니다.

SIP INFO는 숫자를 오디오로 전송하지 않으므로 오디오 코덱 왜곡을 피할 수 있습니다. 하지만 신호 경로 지원과 상호 운용성에 의존합니다. 플랫폼마다 SIP INFO DTMF 구현이 다를 수 있으므로 호환성 테스트가 필요합니다.

인밴드 DTMF는 미디어 기반이고, RTP telephone-event는 RTP 내 이벤트 기반이며, SIP INFO는 신호 기반입니다. 올바른 선택은 엔드포인트, 게이트웨이, 트렁크, IVR 요구사항, 네트워크 설계에 따라 달라집니다.

인밴드 DTMF와 아웃오브밴드 DTMF

아웃오브밴드 DTMF는 숫자가 일반 음성 오디오 밖에서 전송된다는 뜻입니다. RTP telephone-event와 SIP INFO가 대표적인 예입니다. 목적은 오디오 톤 보존에 의존하지 않는 것입니다.

압축 코덱이나 복잡한 미디어 처리를 사용하는 VoIP 시스템에서는 대역외 방식이 더 적합한 경우가 많습니다. IVR 메뉴, 컨택센터, SIP 트렁크의 숫자 인식을 개선할 수 있습니다.

레거시 오디오 톤 호환성이 필요하거나 통화 경로가 톤을 정확히 보존한다는 점이 확인된 경우, 인밴드 DTMF는 계속 유용합니다.

하이브리드 네트워크에서의 방식 선택

하이브리드 네트워크는 방식 간 변환이 필요한 경우가 많습니다. SIP 트렁크는 RTP telephone-event를 사용하지만 아날로그 장치는 인밴드 톤을 요구할 수 있습니다. 게이트웨이는 RTP telephone event를 감지하고 아날로그 측에 가청 DTMF를 재생성할 수 있습니다.

반대의 경우도 있습니다. 아날로그 전화가 VoIP 게이트웨이에 인밴드 톤을 보내고, 게이트웨이가 이를 IP 측 RTP telephone event로 변환할 수 있습니다.

올바른 게이트웨이 설정은 필수입니다. 양쪽이 동시에 DTMF를 생성하거나 변환이 비활성화되면 숫자 중복이나 누락이 발생할 수 있습니다.

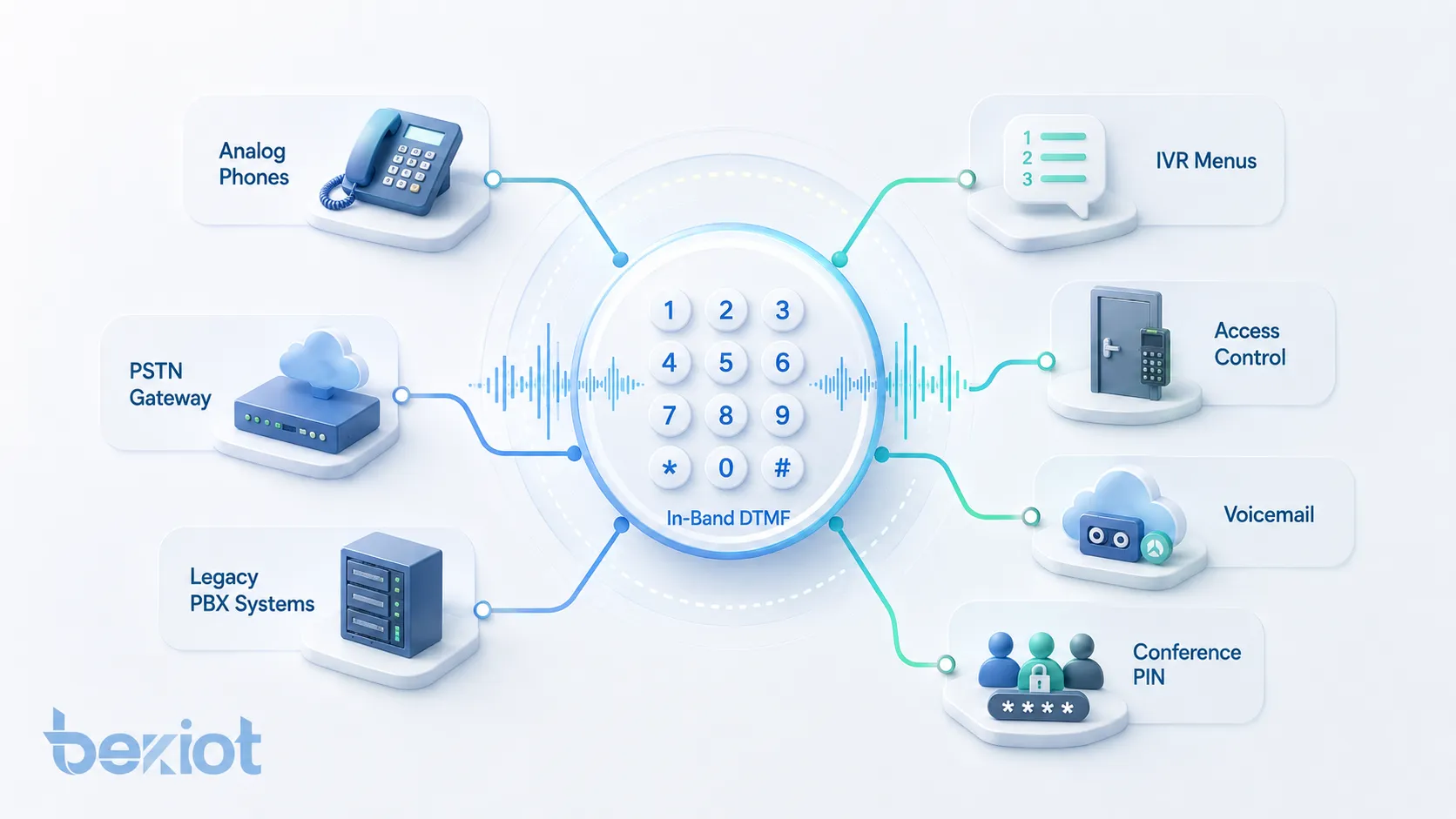

인밴드 DTMF의 적용 분야

IVR 메뉴 탐색

IVR 시스템은 발신자가 메뉴 옵션을 선택하도록 DTMF를 사용합니다. 발신자는 영업은 1, 지원은 2, 상담원은 0을 누를 수 있습니다. IVR이 오디오 스트림에서 숫자를 감지하는 경우 인밴드 DTMF를 사용할 수 있습니다.

이는 전통 전화와 일부 게이트웨이 연결 VoIP 시스템에서 흔합니다. 오디오 경로가 적절한 코덱을 사용하고 과도한 처리를 피할 때 가장 잘 동작합니다.

발신자가 메뉴 선택이 인식되지 않는다고 보고하면 DTMF 방식과 코덱 설정을 확인해야 합니다.

음성사서함과 회의 PIN 입력

음성사서함 시스템과 회의 브리지는 PIN, 사서함 번호, 메뉴 명령 입력을 요구하는 경우가 많습니다. 인밴드 DTMF는 이러한 숫자를 가청 톤으로 전달할 수 있습니다.

음성사서함 또는 회의 시스템이 오디오 톤 감지를 기대하는 경우 유용합니다. 그러나 사용자가 압축 VoIP 경로로 연결되면 숫자 인식이 불안정해질 수 있습니다.

현대 SIP 회의 시스템에서는 RTP telephone-event가 자주 선호되지만, 레거시 상호 연결에는 인밴드 DTMF가 여전히 필요할 수 있습니다.

출입 통제와 도어 엔트리

출입 통제 시스템은 문 열림, 게이트 제어, 엘리베이터 제어 또는 원격 명령 입력에 DTMF 숫자를 사용할 수 있습니다. 사용자는 인터콤에 전화를 걸고 숫자나 코드를 눌러 문을 열 수 있습니다.

오래된 도어폰과 출입 시스템은 컨트롤러가 가청 톤을 듣기 때문에 인밴드 DTMF를 자주 사용합니다. 이러한 시스템을 게이트웨이를 통해 VoIP에 연결할 때는 적절한 인밴드 톤 품질이 중요합니다.

출입 통제 애플리케이션은 톤 기반 제어가 물리 보안에 영향을 줄 수 있으므로 신중하게 설계해야 합니다. 인증, 발신자 권한, 명령 제한을 고려해야 합니다.

원격 제어와 자동화

일부 원격 시스템은 단순 제어 명령에 DTMF를 사용합니다. 사용자는 키를 눌러 시작, 정지, 재설정, 잠금 해제, 확인 또는 기능 선택을 수행할 수 있습니다. 인밴드 DTMF는 이러한 명령을 오디오 채널로 전달합니다.

이는 레거시 자동화, 페이징 제어, 알람 확인, 무선 인터페이스, 유틸리티 시스템 또는 단순 전화 제어 장치에서 나타날 수 있습니다. 완전한 데이터 인터페이스가 없을 때 유용합니다.

중요한 제어에서는 DTMF를 권한 부여와 로그와 함께 사용해야 합니다. 단순 톤 제어만으로는 민감한 작업에 충분히 안전하지 않을 수 있습니다.

PSTN 게이트웨이와 아날로그 어댑터 상호 운용성

PSTN 게이트웨이와 아날로그 전화 어댑터는 인밴드 DTMF를 처리해야 하는 경우가 많습니다. 아날로그 장치는 자연스럽게 톤을 생성하고, IP 네트워크는 telephone-event 신호를 선호할 수 있습니다. 게이트웨이는 설정에 따라 톤을 감지, 통과, 억제 또는 재생성할 수 있습니다.

이는 아날로그 전화, 팩스 유사 장치, 엘리베이터 전화, 알람 패널, 도어폰, 레거시 PBX 장비를 SIP 트렁크나 IP PBX에 연결하는 시스템에서 흔합니다.

게이트웨이 DTMF 설정은 SIP 서버, 트렁크 제공업체, 엔드포인트 요구사항과 일치해야 숫자 누락이나 중복을 피할 수 있습니다.

콜센터와 고객 서비스 시스템

콜센터는 IVR 선택, 계정 번호 입력, 결제 라우팅, 상담원 전환, 고객 셀프서비스에 DTMF를 사용합니다. PSTN 또는 아날로그 연결 시스템에서 통화가 들어올 때 인밴드 DTMF가 포함될 수 있습니다.

콜센터에서 DTMF 신뢰성은 고객 경험에 영향을 줍니다. 숫자가 실패하면 발신자가 입력을 반복하거나 잘못된 대기열로 가거나 통화를 포기할 수 있습니다.

현대 컨택센터는 VoIP 경로에서 대역외 방식을 선호하는 경우가 많지만, 일부 트렁크, 게이트웨이, 고객 접근 경로에서는 인밴드 호환성이 필요할 수 있습니다.

구축 시 고려사항

올바른 코덱 선택

코덱 선택은 인밴드 DTMF 구축의 첫 번째 고려사항입니다. 인밴드 톤을 보존해야 한다면 톤을 정확하게 전달하는 코덱을 사용해야 합니다. G.711은 이러한 이유로 자주 사용됩니다.

저비트레이트 코덱은 대역폭을 줄일 수 있지만 DTMF 톤을 왜곡할 수 있습니다. 통화 경로가 압축 코덱을 사용해야 한다면 RTP telephone-event가 더 나은 선택일 수 있습니다.

코덱 정책은 DTMF 방식과 일치해야 합니다. 인밴드 DTMF가 모든 코덱을 통해 안정적으로 동작한다고 가정해서는 안 됩니다.

유해한 오디오 처리 피하기

오디오 처리 기능은 인밴드 DTMF에 영향을 줄 수 있습니다. 에코 제거, 소음 억제, 자동 게인 제어, 음성 활동 감지, 무음 억제, 트랜스코딩은 톤 신호를 바꿀 수 있습니다.

이러한 기능은 음성 품질에는 유용하지만 잘못 설정되면 톤 감지를 방해할 수 있습니다. 일부 시스템은 문제를 방지하기 위해 전용 DTMF 감지 및 억제 로직을 포함합니다.

인밴드 DTMF는 실제 운영 환경과 동일하게 모든 미디어 처리가 활성화된 상태에서 테스트해야 합니다.

게이트웨이 설정 확인

게이트웨이는 in-band, RFC 2833 또는 RFC 4733 telephone-event, SIP INFO, auto, 변환 모드 같은 DTMF 설정을 제공하는 경우가 많습니다. 잘못된 게이트웨이 설정은 DTMF 실패의 흔한 원인입니다.

아날로그 장치가 인밴드 톤을 보내면 게이트웨이는 이를 오디오로 통과시키거나 telephone event로 변환할 수 있습니다. VoIP 측이 telephone event를 보내면 게이트웨이는 아날로그 측에 가청 톤을 재생성할 수 있습니다.

게이트웨이, SIP 서버, 트렁크 제공업체, 엔드포인트는 DTMF 처리 방식에 대해 일치해야 합니다.

실제 통화 경로 테스트

DTMF는 두 로컬 내선 사이에서만 테스트하지 말고 실제 통화 경로에서 테스트해야 합니다. 내부 통화, SIP 트렁크 통화, PSTN 통화, 모바일 통화, IVR 접속, 음성사서함, 출입 통제 명령, 회의 PIN 입력을 테스트해야 합니다.

내부에서 동작하는 방식도 트렁크나 게이트웨이를 통과하면 코덱, 미디어 경로, DTMF 변환이 달라져 실패할 수 있습니다. 테스트에는 모든 중요한 시나리오가 포함되어야 합니다.

실제 통화 경로 테스트는 구축 후 고객이 겪는 장애를 방지하는 데 도움이 됩니다.

중복 숫자 방지

인밴드 톤과 대역외 이벤트가 모두 수신 시스템에 전달될 때 중복 숫자가 발생할 수 있습니다. 예를 들어 게이트웨이가 가청 톤을 통과시키면서 RTP telephone-event 숫자도 생성할 수 있습니다.

수신 시스템은 같은 키를 두 번 감지할 수 있습니다. 이로 인해 잘못된 IVR 선택, 잘못된 PIN, 실패한 출입 명령이 발생할 수 있습니다.

시스템은 DTMF를 일관되게 통과, 억제 또는 변환하도록 설정하여 하나의 사용 가능한 숫자 방식만 수신 애플리케이션에 도달하게 해야 합니다.

인밴드 DTMF 구축은 코덱 선택, 오디오 처리, 게이트웨이 동작, 톤 레벨, 타이밍, 종단 간 통화 경로 테스트에 달려 있습니다.

인밴드 DTMF의 일반적인 문제

숫자가 감지되지 않음

가장 흔한 문제는 수신 시스템이 숫자를 감지하지 못하는 것입니다. 코덱이 톤을 왜곡했거나, 톤이 너무 짧거나, 레벨이 너무 낮거나, 오디오 처리가 신호 일부를 제거했기 때문일 수 있습니다.

문제 해결에서는 코덱, DTMF 모드, 게이트웨이 설정, IVR 감지기 설정, 톤 지속 시간, 패킷 손실, 미디어 스트림에서 톤이 들리는지 확인해야 합니다.

인밴드 감지가 계속 불안정하면 VoIP 경로에서는 RTP telephone-event로 전환하는 것이 더 나은 해결책일 수 있습니다.

잘못된 숫자 감지

톤이 왜곡되거나 음성 또는 소음이 DTMF 주파수와 비슷할 때 잘못된 숫자가 감지될 수 있습니다. 현대 감지기는 오검출을 줄이려 하지만, 나쁜 오디오 조건에서는 여전히 오류가 생길 수 있습니다.

이 문제는 소음 환경, 압축 미디어 경로, 잘못된 게인 레벨에서 더 자주 발생하며 IVR 메뉴, PIN 입력, 원격 제어 명령에 영향을 줍니다.

오디오 레벨 조정, 코덱 변경, 감지기 튜닝이 잘못된 감지를 줄이는 데 도움이 될 수 있습니다.

중복 숫자

하나의 숫자가 동시에 여러 방식으로 전달될 때 중복 숫자가 발생할 수 있습니다. 예를 들어 인밴드 톤이 오디오에 남아 있는 동시에 게이트웨이가 RTP telephone event를 보낼 수 있습니다.

중복 숫자는 사용자 경험에 심각한 문제를 일으킵니다. 발신자가 1을 눌렀는데 11로 해석될 수 있고, PIN의 각 숫자가 두 번 계산되어 실패할 수 있습니다.

해결책은 보통 DTMF 억제 또는 변환을 올바르게 설정하여 수신 시스템이 하나의 숫자 소스만 받게 하는 것입니다.

압축 코덱을 통한 실패

압축 코덱은 인밴드 DTMF 실패의 흔한 원인입니다. 음성에 최적화된 코덱은 DTMF 톤을 충분히 정확하게 재생하지 못할 수 있습니다. 이로 인해 숫자 누락이나 잘못된 감지가 발생합니다.

대역폭 절감이 필요하다면 저비트레이트 코덱을 통해 인밴드 톤을 강제로 보내기보다 대역외 DTMF를 사용하는 것이 더 나을 수 있습니다.

인밴드 DTMF에서는 공격적인 압축보다 G.711 스타일 오디오가 더 안전한 경우가 많습니다.

단방향 DTMF 문제

때로는 DTMF가 한 방향에서는 동작하지만 다른 방향에서는 동작하지 않습니다. 발신자가 IVR로 숫자를 보낼 수 있지만 원격 시스템은 명령을 되돌려 보낼 수 없거나 그 반대일 수 있습니다. 이는 비대칭 게이트웨이 설정, 다른 코덱, NAT traversal 문제 또는 다른 미디어 경로를 의미할 수 있습니다.

문제 해결에서는 양방향 통화와 신호 및 미디어 추적을 모두 확인해야 합니다. 한 방향에서 동작한다고 해서 양방향에서 동작한다고 가정해서는 안 됩니다.

방향별 테스트는 게이트웨이, 트렁크, 인터콤, 출입 통제 시스템에서 중요합니다.

인밴드 DTMF 모범 사례

적절한 경우에만 인밴드 사용

인밴드 DTMF는 수신 시스템이 가청 톤을 기대하거나 레거시 호환성이 필요할 때 사용해야 합니다. 아날로그 인터페이스, 일부 PSTN 경로, 단순 톤 제어 시스템에 적합합니다.

순수 VoIP 경로, 특히 압축을 사용하는 경로에서는 RTP telephone-event가 더 안정적인 경우가 많습니다. 최적의 방식은 하나의 장치 설정이 아니라 전체 시스템에 따라 달라집니다.

통화 경로와 수신 애플리케이션을 확인하지 않고 인밴드 DTMF를 기본값으로 사용하는 것은 피해야 합니다.

투명한 오디오 코덱 우선

인밴드 DTMF가 필요하다면 톤을 잘 보존하는 코덱을 사용해야 합니다. G.711은 많은 압축 코덱보다 오디오를 더 투명하게 전달하기 때문에 자주 사용됩니다.

인밴드 DTMF가 필요한 통화가 톤 품질을 손상시키는 코덱으로 예기치 않게 전환되지 않도록 코덱 협상을 제어해야 합니다.

코덱 정책은 트렁크, 게이트웨이, 엔드포인트, IVR 시스템에 대해 문서화해야 합니다.

게이트웨이를 일관되게 설정

게이트웨이는 네트워크 전체에서 일관되게 설정해야 합니다. 게이트웨이가 인밴드 톤을 통과시킬지, RTP telephone event로 변환할지, telephone event를 다시 톤으로 변환할지, 중복 오디오를 억제할지 결정해야 합니다.

일관되지 않은 게이트웨이 설정은 특히 다중 사이트 시스템이나 트렁크 요구사항이 다른 환경에서 진단하기 어려운 문제를 만들 수 있습니다.

명확한 DTMF 계획은 VoIP 게이트웨이 구축의 일부가 되어야 합니다.

타이밍, 레벨, 숫자 정확도 테스트

테스트에는 숫자 지속 시간, 숫자 간 지연, 톤 레벨, 감지 정확도, 반복 입력이 포함되어야 합니다. 0부터 9뿐 아니라 애플리케이션이 사용하는 *와 #도 테스트해야 합니다.

실제로 숫자를 받을 IVR, 음성사서함, 회의 시스템, 도어 컨트롤러 또는 애플리케이션으로 테스트해야 합니다. 한 수신기에서 성공했다고 다른 수신기에서도 성공하는 것은 아닙니다.

DTMF 테스트는 시운전과 코덱, 트렁크, 게이트웨이, IVR 변경 후에 포함되어야 합니다.

라우트별 DTMF 방식 문서화

대규모 시스템은 라우트마다 다른 DTMF 방식을 사용할 수 있습니다. 내부 SIP 통화는 RTP telephone-event를 사용하고, 아날로그 게이트웨이 통화는 인밴드를 요구하며, SIP 트렁크는 특정 협상 페이로드를 요구하고, 레거시 출입 시스템은 오디오 톤을 필요로 할 수 있습니다.

라우트별 예상 DTMF 방식을 문서화하면 문제 해결이 쉬워집니다. 또한 후속 엔지니어가 영향을 이해하지 못한 채 설정을 바꾸는 것을 방지합니다.

DTMF 문서에는 엔드포인트 설정, 게이트웨이 설정, 트렁크 제공업체 요구사항, 수신 애플리케이션 요구사항이 포함되어야 합니다.

유지보수 및 문제 해결 팁

신호와 미디어를 모두 캡처

DTMF 문제 해결에는 신호와 미디어를 모두 확인해야 하는 경우가 많습니다. SIP 메시지는 telephone-event 또는 SIP INFO가 협상되었는지 보여줍니다. 미디어 캡처는 오디오 스트림에 인밴드 톤이 있는지 보여줍니다.

시스템이 인밴드 DTMF를 사용한다고 주장한다면 톤은 들리거나 미디어 파형에서 보여야 합니다. RTP telephone-event를 사용하는 경우 숫자는 별도 RTP 페이로드 이벤트로 나타날 수 있습니다.

실제로 어떤 방식이 사용되는지 이해하는 것이 DTMF 문제 해결의 첫 단계입니다.

코덱 협상 확인

인밴드 DTMF가 실패할 때마다 코덱 협상을 확인해야 합니다. 통화가 한 방향에서는 G.711을 사용하고 다른 방향에서는 압축 코덱을 사용할 수 있습니다. 트렁크가 트랜스코딩을 강제하거나 회의 브리지가 미디어 형식을 바꿀 수도 있습니다.

인밴드 DTMF가 트랜스코딩을 통과하면 감지 신뢰성이 떨어질 수 있습니다. 엔지니어는 SDP, 게이트웨이 로그, 미디어 서버 동작을 검토해야 합니다.

코덱 불일치는 DTMF가 어떤 통화에서는 동작하고 다른 통화에서는 동작하지 않는 가장 흔한 이유 중 하나입니다.

IVR 및 애플리케이션 설정 검토

수신 애플리케이션은 자체 DTMF 감지 설정을 가질 수 있습니다. IVR 플랫폼, 음성사서함 서버, 회의 브리지, 출입 컨트롤러는 감도, 최소 톤 지속 시간, 타임아웃, 허용 숫자를 설정할 수 있습니다.

수신기가 대역외 이벤트를 기대하지만 인밴드 톤을 받으면 숫자를 처리하지 않을 수 있습니다. 인밴드 톤을 기대하지만 게이트웨이가 이를 억제하면 숫자가 누락될 수 있습니다.

애플리케이션 설정은 통화 경로가 전달하는 DTMF 방식과 일치해야 합니다.

왜곡을 들어 확인

통화 녹음이나 패킷 캡처를 들으면 톤 왜곡을 파악할 수 있습니다. DTMF 톤이 클리핑되거나 약하거나 노이즈가 많거나 끊기면 수신기는 안정적으로 해석하지 못할 수 있습니다.

왜곡은 게인 문제, 압축, 패킷 손실, 에코 제거기, 음향 피드백, 아날로그 인터페이스 품질 저하로 발생할 수 있습니다.

숫자가 소리로 전달되므로 오디오 검사는 인밴드 DTMF 문제 해결에 특히 유용합니다.

네트워크 또는 트렁크 변경 후 테스트

SIP 트렁크 마이그레이션, 게이트웨이 교체, 코덱 정책 업데이트, SBC 변경, IVR 업그레이드, 통신사 라우팅 변경 후 DTMF 동작이 달라질 수 있습니다. 통화는 정상 연결되지만 DTMF가 멈출 수 있습니다.

주요 통신 변경 후에는 IVR 메뉴, 음성사서함 PIN, 회의 접속, 출입 통제 명령 및 기타 DTMF 의존 기능을 테스트해야 합니다.

DTMF는 VoIP 변경의 회귀 테스트에 포함되어야 합니다.

보안 및 사용자 경험에서의 인밴드 DTMF

PIN 입력과 개인정보 보호

DTMF는 PIN 입력에 자주 사용됩니다. 인밴드 모드에서는 톤이 오디오 스트림 안에 존재할 수 있습니다. 통화가 녹음되면 시스템이 마스킹, 억제 또는 보호하지 않는 한 톤도 녹음될 수 있습니다.

은행, 결제, 출입 통제, 계정 확인 같은 민감한 애플리케이션에서는 DTMF 숫자를 어떻게 보호할지 고려해야 합니다. 일부 시스템은 보안 입력 방식, DTMF 마스킹, 별도 결제 캡처 도구를 사용합니다.

숫자가 비밀번호, PIN 또는 민감한 명령을 나타낼 때 인밴드 DTMF는 신중히 평가해야 합니다.

잘못된 입력과 오라우팅

DTMF 감지가 나쁘면 사용자 경험에 영향을 줍니다. 숫자를 놓치면 발신자는 같은 IVR 메뉴에 남을 수 있습니다. 잘못된 숫자는 잘못된 부서로 라우팅할 수 있습니다. 중복 숫자는 PIN 실패를 일으킬 수 있습니다.

이러한 문제는 사용자를 불편하게 하고 통화 처리 시간을 늘립니다. 고객 서비스 환경에서는 불안정한 DTMF 때문에 사용자가 셀프서비스를 완료하지 못해 상담원 부담이 증가합니다.

좋은 DTMF 설계는 기술적 신뢰성과 고객 경험을 모두 지원합니다.

명령 권한 부여

DTMF가 문, 게이트, 알람, 페이징 또는 자동화 시스템을 제어하는 데 사용될 때 권한 부여가 중요해집니다. 추가 제어가 없으면 올바른 톤을 보낼 수 있는 누구나 기능을 실행할 수 있습니다.

민감한 기능은 단순 DTMF 숫자에만 의존해서는 안 됩니다. 발신자 ID 검증, 인증, 접근 목록, 시간 규칙, 로그, 운영자 확인이 필요할 수 있습니다.

DTMF는 제어 입력으로 유용하지만 안전한 제어 워크플로에 통합되어야 합니다.

결론

인밴드 DTMF는 키패드 숫자를 음성이 전달되는 동일한 오디오 스트림 안에서 가청 톤으로 전송하는 방식입니다. 단순하고 익숙하며 많은 아날로그, PSTN, IVR, 음성사서함, 회의, 출입 통제, 레거시 PBX 시스템과 호환됩니다.

주요 기술적 특징에는 오디오 기반 전송, 별도 신호 채널 불필요, 아날로그 인터페이스 호환성, 코덱 동작에 대한 민감성, 톤 지속 시간과 레벨 의존성, 정확한 수신 감지 필요성이 포함됩니다. 주요 장점은 레거시 호환성, 단순한 오디오 경로 동작, 아날로그 전화와의 자연스러운 적합성입니다.

현대 VoIP 시스템에서 인밴드 DTMF는 신중히 사용해야 합니다. G.711 같은 투명한 오디오 경로에서 가장 잘 동작하며, 압축 코덱, 트랜스코딩, 소음 억제, 에코 제거, 패킷 손실, 일관되지 않은 게이트웨이 설정에서는 불안정해질 수 있습니다. 많은 SIP 및 IP 음성 구축에서는 RFC 4733 기반 RTP telephone-event 방식이 더 안정적인 경우가 많고, SIP INFO는 일부 신호 기반 구현에서 사용될 수 있습니다. 최적의 선택은 엔드포인트, 게이트웨이, 트렁크, IVR 플랫폼, 실제 통화 경로 테스트에 따라 달라집니다.

FAQ

간단히 말해 인밴드 DTMF란 무엇인가요?

인밴드 DTMF는 키패드 숫자가 일반 음성 오디오 스트림 안에서 가청 톤으로 전송된다는 뜻입니다. 수신 시스템은 오디오를 듣고 톤을 감지합니다.

아날로그 전화, PSTN 시스템, IVR 메뉴, 음성사서함 및 일부 레거시 통신 시스템에서 일반적으로 사용됩니다.

인밴드 DTMF와 RFC 2833 또는 RFC 4733의 차이는 무엇인가요?

인밴드 DTMF는 숫자를 오디오 톤으로 보냅니다. RFC 2833과 RFC 4733은 DTMF를 일반 음성 오디오가 아니라 구조화된 RTP telephone-event 패킷으로 전송합니다.

RTP telephone-event는 음성 코덱 압축의 영향을 덜 받기 때문에 VoIP 네트워크에서 일반적으로 더 안정적입니다.

인밴드 DTMF에 가장 적합한 코덱은 무엇인가요?

G.711은 많은 압축 코덱보다 오디오 톤을 더 투명하게 보존하기 때문에 인밴드 DTMF에 자주 선호됩니다.

저비트레이트 코덱은 DTMF 톤을 왜곡하고 숫자 누락 또는 오검출을 일으킬 수 있습니다.

인밴드 DTMF가 VoIP에서 가끔 실패하는 이유는 무엇인가요?

인밴드 DTMF는 압축 코덱, 트랜스코딩, 패킷 손실, 에코 제거, 소음 억제, 잘못된 게인 레벨, 짧은 톤 지속 시간 또는 게이트웨이 설정 오류 때문에 실패할 수 있습니다.

DTMF는 한 경로에서는 동작하고 다른 경로에서는 실패할 수 있으므로 전체 통화 경로 테스트가 필요합니다.

인밴드 DTMF는 어디에서 주로 사용되나요?

IVR 메뉴, 음성사서함 시스템, 회의 PIN 입력, 출입 통제, 도어 엔트리 시스템, 아날로그 게이트웨이, PSTN 연결, 레거시 PBX, 원격 제어 애플리케이션에서 일반적으로 사용됩니다.

수신 시스템이 가청 DTMF 톤을 기대하는 경우 특히 유용합니다.

인밴드 DTMF는 PIN 입력에 안전한가요?

인밴드 DTMF는 PIN 톤을 오디오 스트림과 통화 녹음에 노출할 수 있습니다. 민감한 애플리케이션은 마스킹, 안전한 입력 방식, 접근 제어, 암호화 또는 대체 신호 방식을 고려해야 합니다.

결제, 은행, 출입 통제에서는 DTMF 보안을 신중하게 평가해야 합니다.
