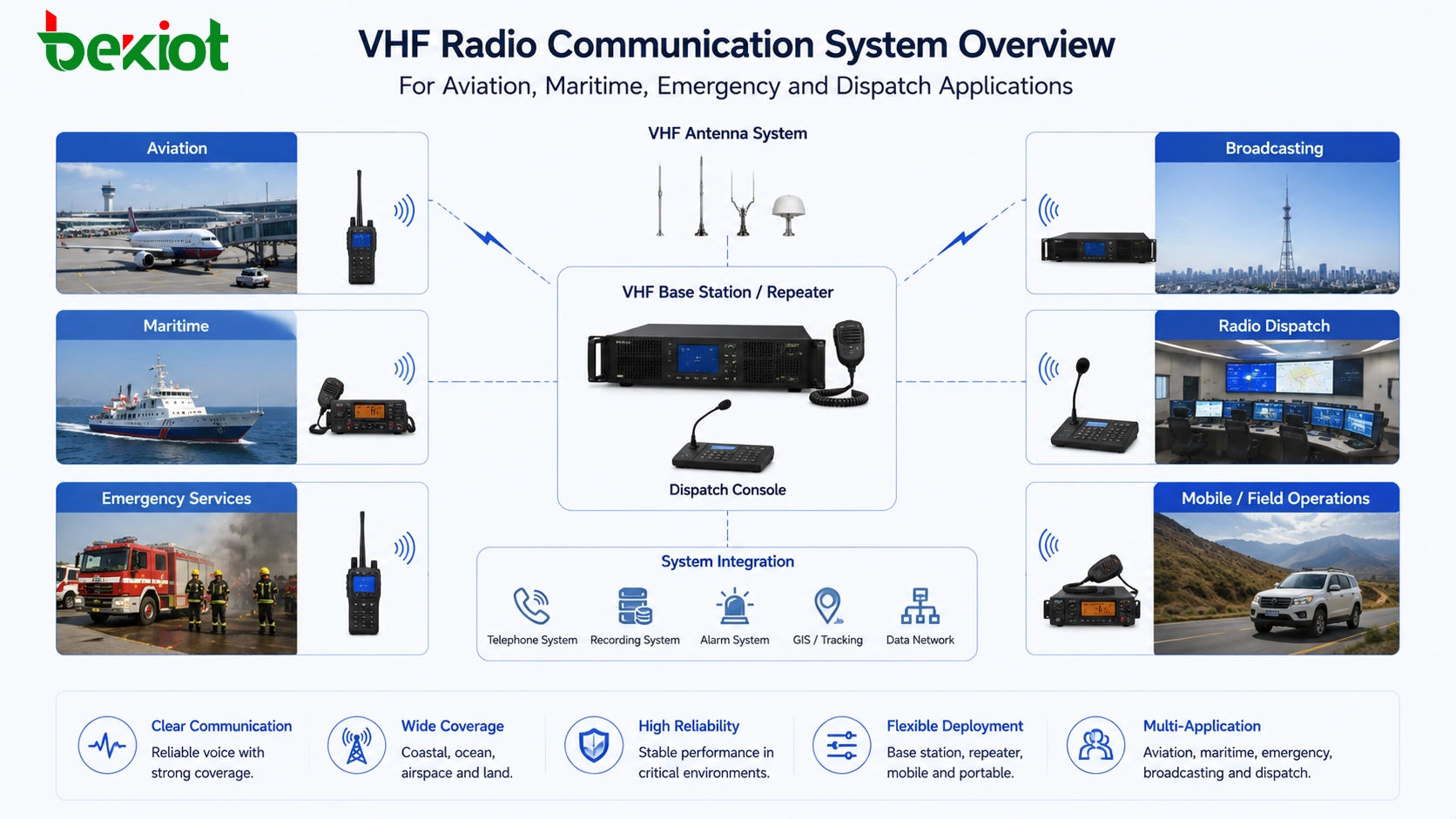

초단파(Very High Frequency), 일반적으로 VHF로 알려진 것은 30 MHz에서 300 MHz에 이르는 무선 주파수 대역입니다. 이 주파수 범위를 사용하는 통신 시스템은 일반적으로 VHF 무선 통신 시스템이라고 합니다. 실제 엔지니어링 프로젝트에서 VHF는 무선 통신을 지령 플랫폼, 지휘 센터, 비상 시스템 또는 통합 통신 네트워크와 연결해야 할 때 자주 논의됩니다.

VHF 통신은 일반적인 VoIP 기반 음성 통신과 다릅니다. VoIP는 일반적으로 IP 네트워크, SIP 신호, 서버 및 디지털 단말기에 의존하는 반면, VHF 무선 통신은 공중을 통한 무선 주파수 전송을 통해 작동합니다. 전파 특성 때문에 VHF는 방송, 항공, 해상 통신, 긴급 대응 및 아마추어 무선에서 널리 사용됩니다. 이 중 항공 및 해상 통신은 VHF 무선을 최신 지휘 및 지령 시스템과 통합해야 하는 가장 일반적인 프로젝트 시나리오 두 가지입니다.

이 주파수 범위가 널리 사용되는 이유

30 MHz에서 300 MHz 범위는 VHF 통신에 적용 범위, 음성 선명도, 안테나 크기 및 시스템 신뢰성 간의 유용한 균형을 제공합니다. 일부 저주파 대역과 비교하여 VHF는 많은 실제 환경에서 더 선명한 음성 통신을 지원할 수 있습니다. 고주파 시스템과 비교하여 VHF는 시선 통신 또는 근시선 통신에 대해 더 안정적인 영역 적용 범위를 제공할 수 있는 경우가 많습니다.

실제 프로젝트에서 VHF는 일반적으로 복잡한 데이터 서비스보다 빠른 음성 통신, 광역 현장 적용 범위 및 직접 무선 운영이 더 중요할 때 선택됩니다. 운영자가 즉시 푸시투토크 통신이 필요한 장소, 예를 들어 공항, 항구, 선박, 해안국, 긴급 지휘 센터 및 현장 운영 팀에서 특히 유용합니다.

VHF의 강점은 주파수 대역 자체만이 아닙니다. 그 가치는 성숙된 산업 표준, 오랫동안 확립된 운영 습관 및 전용 무선 장비 생태계에서도 비롯됩니다. 항공 및 해상 부문은 이미 VHF 무선을 중심으로 많은 운영 절차를 구축했으므로 통합 프로젝트는 일반적으로 기존 무선 규칙을 존중해야 하며 일반 네트워크 음성 시스템으로 대체하지 않아야 합니다.

VoIP 기반 통신과의 차이점

VoIP 통신은 패킷 네트워크를 기반으로 합니다. 통화는 일반적으로 SIP 서버, IPPBX 플랫폼, 소프트스위치 또는 통합 통신 시스템에 의해 제어됩니다. 사용자는 IP 전화, 소프트폰, 지령 콘솔, 게이트웨이 또는 모바일 애플리케이션을 통해 통신합니다. 이 아키텍처는 유연하고 확장 가능하며 기업 시스템과 통합하기 쉽습니다.

VHF 통신은 다른 논리를 따릅니다. 무선 사용자는 특정 무선 주파수 채널을 통해 음성을 전송합니다. 해당 채널에 동조된 다른 무선기 또는 지상국은 전송을 수신할 수 있습니다. 많은 경우 통신은 반이중이며, 즉 한쪽이 말하는 동안 다른 쪽은 듣고 있습니다. 푸시투토크 작동이 일반적이며 채널 규율이 중요합니다.

이러한 차이 때문에 VHF 무선기는 일반적으로 일반 SIP 전화 또는 IP 단말기로 취급될 수 없습니다. 프로젝트에서 VHF 무선기가 전화, 지령 콘솔, 녹음 시스템, 비상 플랫폼 또는 VoIP 사용자와 통신해야 하는 경우 일반적으로 통합 계층이 필요합니다. 이 계층은 오디오 액세스, 푸시투토크 제어, SIP 전송, 라우팅 및 시스템 연동을 처리할 수 있습니다.

VHF가 일반적으로 적용되는 분야

VHF는 여러 산업에서 사용됩니다. 방송에서는 역사적으로 라디오 및 텔레비전 전송과 연관되어 왔습니다. 긴급 통신에서는 팀이 빠른 조정이 필요할 때 현장 음성 링크를 제공할 수 있습니다. 아마추어 무선에서는 VHF가 개인, 기술 및 지역 사회 통신 활동에 사용됩니다. 그러나 엔지니어링 통합 프로젝트에서 가장 빈번한 요구 사항은 종종 항공 및 해상 시나리오에서 비롯됩니다.

항공 및 해상 통신은 명확한 운영 요구 사항, 확립된 채널 사용 및 전용 무선 장비를 가지고 있습니다. 이러한 시스템은 단순한 통신 도구가 아니라 안전, 항해, 조정 및 긴급 대응 절차의 일부이기도 합니다. 그렇기 때문에 VHF 통합은 특히 무선기를 지휘 플랫폼 또는 IP 기반 시스템에 연결할 때 신중하게 처리해야 합니다.

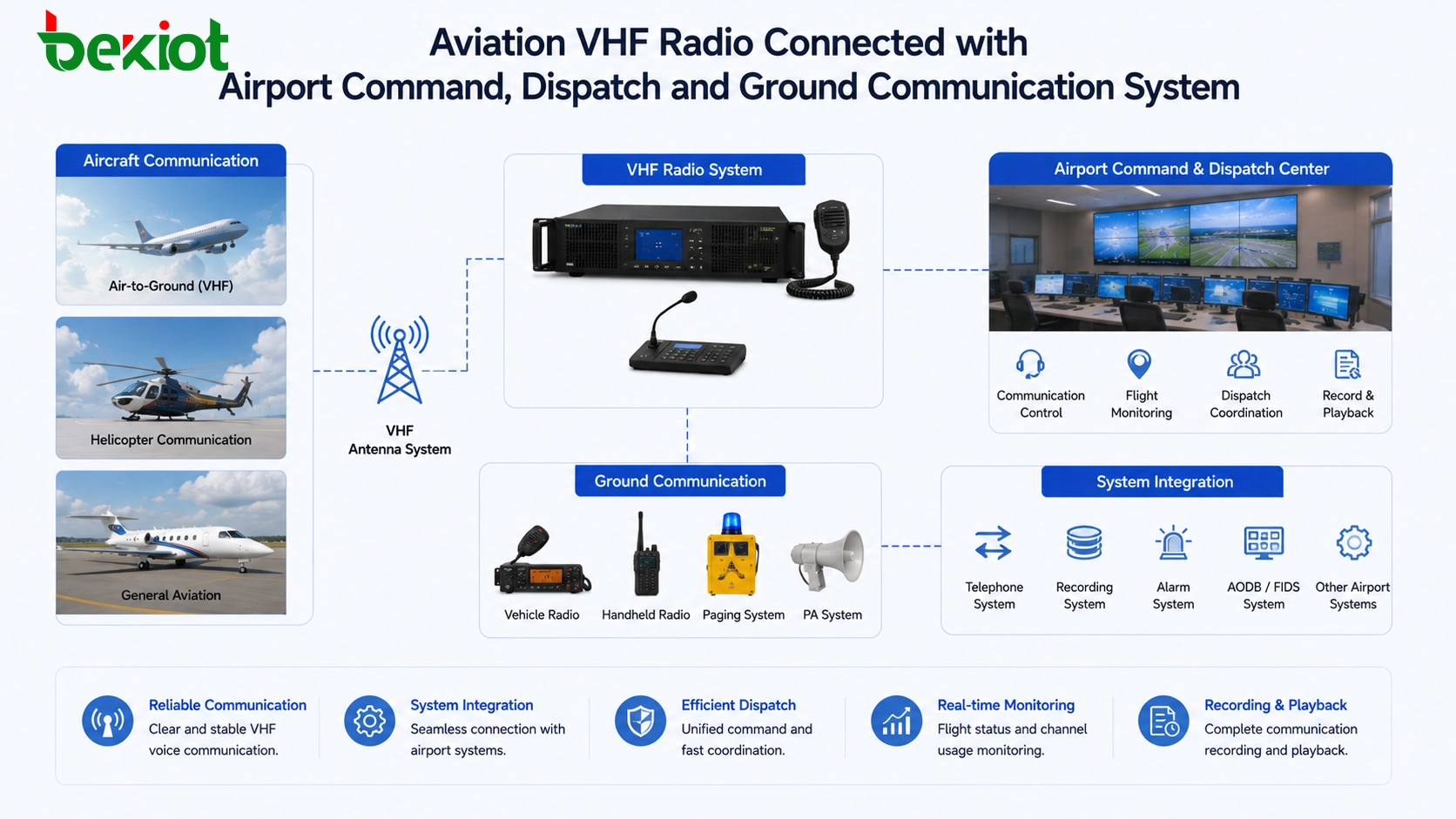

공항 프로젝트에서의 항공 통신

항공 통신은 고주파 및 초단파 자원을 모두 사용합니다. 많은 항공 통신 참고 자료에서 HF는 일반적으로 2 MHz에서 30 MHz와 연관되는 반면, 항공 VHF 통신은 종종 118 MHz에서 136.975 MHz 내에서 작동합니다. VHF 항공 무선기는 주로 항공기와 지상국(타워, 제어실, 공항 운영 팀 및 관련 지휘 위치 등) 간의 통신에 사용됩니다.

공항 프로젝트에서 통합업체는 항공 VHF 무선기를 지휘 및 지령 시스템에 연결해야 하는 요구 사항을 접할 수 있습니다. 목적은 일반적으로 항공 무선 시스템을 대체하는 것이 아니라 지휘 센터의 승인된 운영자가 프로젝트의 운영 규칙에 따라 기존 무선 채널을 통해 모니터링, 조정 또는 통신할 수 있도록 하는 것입니다.

일반적인 항공 무선 장비에는 스피커, 핸드 마이크, 디스플레이, 제어 버튼, 안테나 연결 및 전용 전원 공급 장치가 포함될 수 있습니다. 항공 무선기는 종종 안정적인 전송 전력과 안정적인 작동이 필요하기 때문에 전원 계획과 설치 품질이 중요합니다. 통합 설계는 오디오 레벨 매칭, PTT 제어, 접지, 전자기 간섭 및 운영 안전성도 고려해야 합니다.

선박 및 항만 운영을 위한 해상 무선

해상 VHF 통신은 선박과 해안국 간, 선박과 항만 간, 그리고 서로 근접하여 운항하는 선박 간에 널리 사용됩니다. 일상적인 항해 통신, 항만 조정, 교통 정보 교환, 기상 경보, 조난 경보 및 긴급 지원을 지원합니다. 많은 규제 대상 선박 운영에서 해상 무선은 출항 전 필수 통신 도구입니다.

해상 VHF 무선기는 자체 주파수 계획을 가지고 있습니다. 일반적으로 참조되는 해상 VHF 범위에는 선박국 송신 주파수 156.025 MHz ~ 157.425 MHz 및 수신 주파수 156.050 MHz ~ 162.025 MHz가 포함됩니다. 장비, 안테나 및 통합 방법이 올바른 무선 환경과 일치해야 하므로 이러한 값은 시스템 계획에서 중요합니다.

잘 알려진 해상 통신 지점 중 하나는 채널 16으로, 국제적인 조난, 안전 및 호출 채널로 널리 사용됩니다. 해상의 긴급 상황에서 채널 16으로 전환하면 인근 선박 및 관련 국이 조난 통신을 수신하고 해상 절차에 따라 지원을 제공할 수 있습니다.

항만, 연안, 해상 및 무인 터미널 프로젝트에서는 중앙 집중식 지령을 위해 해상 무선 통합이 필요할 수 있습니다. 지휘 센터는 기존 무선 채널을 통해 선박, 순찰선, 항만 운영 팀 또는 해상 안전 위치와 통신해야 할 수 있습니다. 이러한 경우 VHF 무선 시스템은 지령 콘솔, 녹음 시스템, IP 통신 플랫폼 또는 비상 관리 시스템에 연결될 수 있습니다.

실제 프로젝트에서의 통합 과제

VHF 무선기는 성숙하고 신뢰할 수 있지만 최신 통신 플랫폼에 통합하는 것이 항상 간단한 것은 아닙니다. 많은 무선기는 개방형 시스템 통합보다는 직접 무선 작동을 위해 설계되었습니다. 일부 장치는 표준 외부 인터페이스를 제공하지 않을 수 있으며, 일부는 오디오, 스피커 출력, 마이크 입력, PTT 제어 또는 제어 신호에 액세스하기 위해 맞춤형 배선이 필요할 수 있습니다.

프로젝트 팀은 음성이 무선 장치를 떠난 후 어떻게 전송될지도 고려해야 합니다. 대상 시스템이 SIP 또는 VoIP 기반인 경우 무선 오디오를 IP 음성 스트림으로 변환해야 할 수 있습니다. 지령 사용자가 무선을 통해 응답해야 하는 경우 시스템은 지령 측의 푸시투토크 제어도 지원해야 합니다.

또한 무선 통신은 일반 전화 통화와 다른 운영 특성을 가지고 있습니다. 전화 통화는 일반적으로 점대점 및 전이중입니다. 무선 채널은 여러 사용자가 공유할 수 있으며 엄격한 발언 순서가 필요할 수 있습니다. 통합 플랫폼은 특히 항공, 해상 및 긴급 환경에서 무선 채널에 혼란을 초래하지 않아야 합니다.

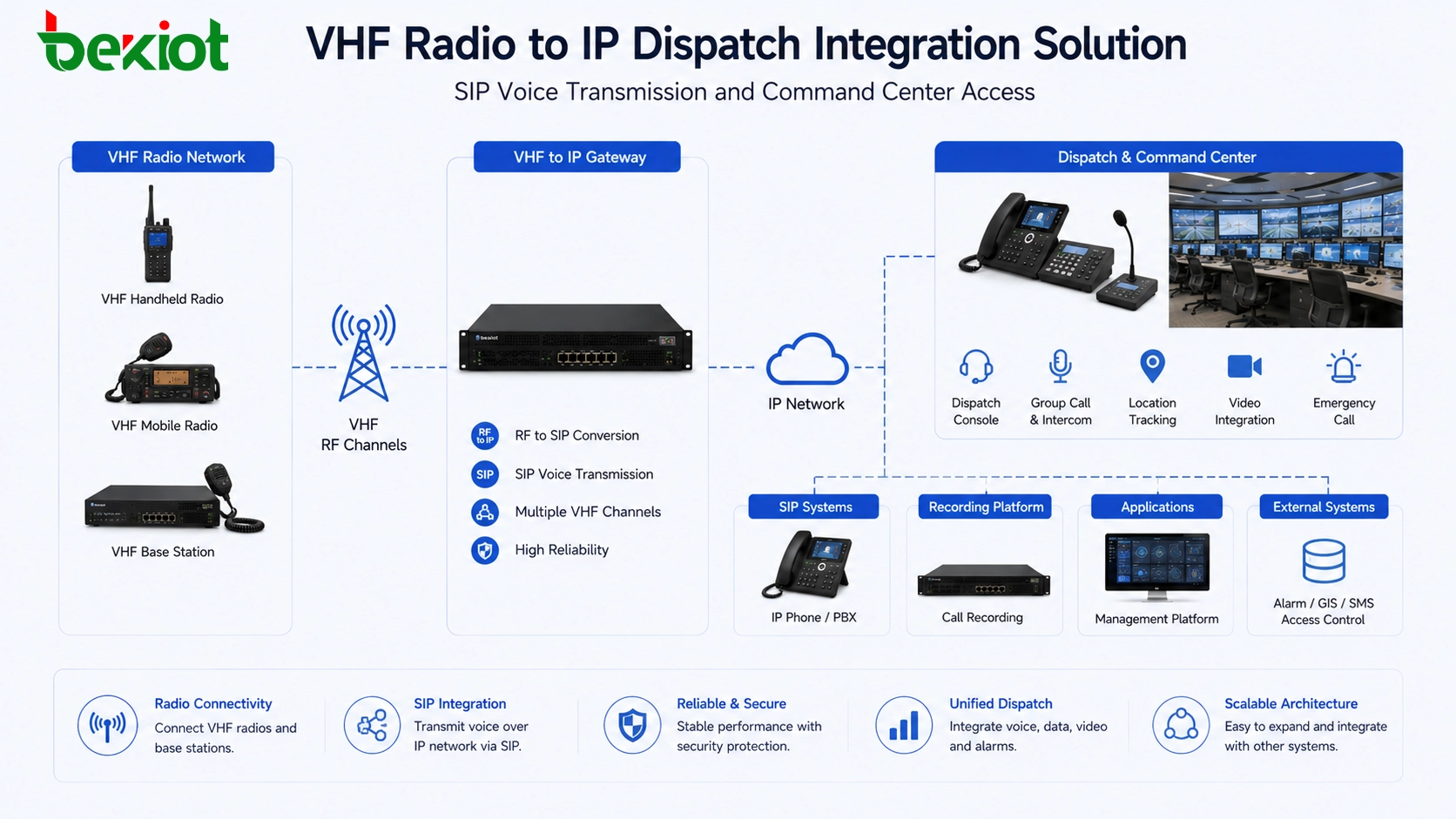

VHF-IP 연결을 위한 실용적인 아키텍처

일반적인 통합 아키텍처는 4개의 계층을 포함합니다. 첫 번째 계층은 항공 무선기, 해상 무선기, 안테나, 전원 공급 장치 및 로컬 오디오 액세서리를 포함하는 VHF 무선 장비입니다. 두 번째 계층은 오디오 입력, 오디오 출력, PTT 제어 및 기타 필요한 신호를 연결하는 무선 액세스 계층입니다.

세 번째 계층은 통신 변환 계층입니다. 이 계층은 무선 측 오디오 및 제어 신호를 IP 기반 음성 통신으로 변환할 수 있습니다. 많은 프로젝트에서 VHF 무선 채널이 지령 콘솔, IP 전화, 소프트폰, 녹음 시스템 및 통합 통신 플랫폼과 상호 운용될 수 있도록 SIP가 사용됩니다.

네 번째 계층은 애플리케이션 계층입니다. 여기에는 공항 운영 센터, 항만 지령실, 긴급 지휘 플랫폼, 통화 녹음 시스템, GIS 화면, 경보 연동 시스템 및 통합 통신 대시보드가 포함될 수 있습니다. 이 아키텍처를 통해 VHF 무선은 현장 통신 자원으로 남아 있는 반면, 지휘 플랫폼은 중앙 집중식 액세스 및 관리 기능을 얻습니다.

일반적인 프로젝트 시나리오

배포 전 설계 포인트

무선 주파수 및 사용 사례 확인

프로젝트는 무선 시스템이 항공, 해상, 비상, 산업 또는 기타 통신 목적으로 사용되는지 명확히 식별해야 합니다. 주파수 범위, 채널 규칙, 운영 허가 및 통신 절차는 각 분야에서 다를 수 있습니다. 통합은 실제 통신 환경을 따라야 합니다.

사용 가능한 인터페이스 확인

모든 VHF 무선기가 편리한 확장 포트를 제공하는 것은 아닙니다. 일부는 마이크, 스피커, 액세서리 또는 맞춤형 인터페이스 케이블을 통한 액세스가 필요할 수 있습니다. 시스템 설계 전에 엔지니어는 오디오 입력, 오디오 출력, PTT 제어 및 전원 요구 사항이 안전하고 안정적으로 연결될 수 있는지 확인해야 합니다.

오디오 및 제어 신호 일치

오디오 레벨 매칭은 중요합니다. 입력 레벨이 너무 낮으면 원격 측에서 약한 오디오를 들을 수 있습니다. 너무 높으면 왜곡이 발생할 수 있습니다. PTT 제어는 무선기가 승인된 경우에만 전송하고 예기치 않게 키잉 상태로 유지되지 않도록 주의 깊게 테스트해야 합니다.

지령 및 권한 규칙 계획

VHF 무선이 지령 플랫폼에 연결될 때 모든 사용자가 동일한 제어 권한을 가져서는 안 됩니다. 시스템은 누가 들을 수 있는지, 누가 전송할 수 있는지, 누가 녹음할 수 있는지, 누가 채널을 관리할 수 있는지, 누가 과거 통신 기록에 액세스할 수 있는지 정의해야 합니다.

녹음 및 이벤트 연동 고려

항공, 해상 및 긴급 애플리케이션에서는 통신 추적성이 중요할 수 있습니다. 프로젝트에 나중 검토, 증거 보존 또는 운영 분석이 필요한 경우 녹음, 타임스탬프, 채널 정보, 운영자 신원 및 이벤트 연동을 고려해야 합니다.

VHF 통합에서 경험이 중요한 이유

VHF 통신은 강력한 산업 특성을 가지고 있습니다. 항공 및 해상 무선 시스템은 특정 주파수 계획, 운영 습관, 긴급 절차 및 장비 형태를 가지고 있습니다. 일반적인 VoIP 통합 접근 방식만으로는 항상 충분하지 않습니다. 프로젝트 팀은 무선 측과 IP 통신 측을 모두 이해해야 합니다.

기술적 어려움은 종종 세부 사항에 있습니다: 케이블 적응, PTT 타이밍, 오디오 레벨 제어, 에코 및 잡음 처리, 무선 채널 규율, SIP 상호 운용성, 녹음 경로 및 시스템 권한 설계. 작은 실수는 열악한 오디오 품질, 불안정한 전송, 잘못된 채널 제어 또는 운영 혼란을 초래할 수 있습니다.

이러한 이유로 VHF 통합은 단순한 장치 연결 작업이 아닌 통신 엔지니어링 프로젝트로 계획되어야 합니다. 시스템이 납품되기 전에 실제 무선기, 실제 지령 사용자, 실제 네트워크 조건 및 실제 운영 워크플로우를 사용한 적절한 테스트가 필요합니다.

최종 요점

VHF는 30 MHz에서 300 MHz의 무선 주파수 대역을 의미하며 방송, 항공, 해상 통신, 긴급 대응 및 아마추어 무선에서 널리 사용됩니다. 실제 통합 프로젝트에서 항공 및 해상 애플리케이션은 특히 일반적입니다. 두 분야 모두 전용 VHF 무선 통신에 크게 의존하기 때문입니다.

항공 VHF 통신은 종종 118 MHz에서 136.975 MHz 내에서 작동하며 항공기-지상 및 공항 운영 통신에 사용됩니다. 해상 VHF 시스템은 일반적으로 156 MHz에서 162 MHz 주변의 주파수를 사용하며, 채널 16은 중요한 국제 조난 및 안전 채널 역할을 합니다.

VHF 무선기가 지휘 센터, 지령 콘솔, VoIP 시스템, 통화 녹음 플랫폼 또는 비상 관리 시스템과 함께 작동해야 할 때 일반적으로 무선-IP 통합 계층이 필요합니다. 잘 설계된 솔루션은 무선 통신의 신뢰성을 유지하면서 중앙 집중식 액세스, SIP 상호 운용성, 녹음, 지령 제어 및 플랫폼 연동을 추가해야 합니다.

FAQ

VHF는 워키토키 통신과 동일합니까?

정확히 같지는 않습니다. 일부 워키토키는 VHF를 사용할 수 있지만 VHF는 주파수 대역이지 특정 장치 유형이 아닙니다. 항공 무선기, 해상 무선기, 긴급 무선기 및 기타 시스템도 VHF 범위 내에서 작동할 수 있습니다.

VHF 무선기가 IP 전화와 직접 통신할 수 있습니까?

일반적으로 직접 통신할 수 없습니다. VHF 무선기와 IP 전화는 다른 통신 메커니즘을 사용합니다. 무선 오디오와 SIP 기반 음성 시스템을 연결하려면 일반적으로 변환 또는 통합 계층이 필요합니다.

해상 통신에서 채널 16이 중요한 이유는 무엇입니까?

채널 16은 해상 통신에서 조난, 안전 및 호출 목적으로 널리 사용됩니다. 선박과 국이 긴급 통화를 모니터링하고 지원이 필요할 때 대응할 수 있도록 합니다.

기존 VHF 무선기를 지령 업그레이드에서 재사용할 수 있습니까?

많은 프로젝트에서 그렇습니다. 기존 무선기는 적절한 오디오 및 제어 인터페이스를 통해 연결할 수 있는 경우가 많습니다. 그러나 최종 배포 전에 테스트를 통해 호환성을 확인해야 합니다.

VHF 무선기를 지휘 시스템에 연결하기 전에 무엇을 테스트해야 합니까?

엔지니어는 실제 작업 조건에서 오디오 선명도, PTT 제어, 채널 동작, 전송 지연, 녹음 품질, SIP 상호 운용성, 권한 규칙 및 운영 절차를 테스트해야 합니다.
