터널, 지하 공동구, 광산 갱도 및 기타 폐쇄 공간에서는 비상 통신이 제한된 신호 커버리지, 불안정한 전송 링크, 고립된 시스템, 지휘 응답 지연에 자주 직면합니다. 신뢰할 수 있는 솔루션은 터널 내부의 음성 커버리지만 제공해서는 충분하지 않습니다. 현장 인력, 전방 지휘 차량, 원격 지휘 센터를 하나의 조율된 통신 워크플로로 연결해야 합니다.

이 솔루션은 협대역 자가 구성 무선 네트워크, 지휘 차량 접속, 다중 링크 백홀, 지휘 디스패치 콘솔을 사용하여 3단계 협조 아키텍처를 구성합니다. 폐쇄 환경의 통신 고립 문제를 극복하고 작업 현장에서 관제 센터까지 실시간 음성 디스패치를 가능하게 합니다.

폐쇄형 터널 환경의 통신 과제

터널 통신은 운영 환경이 물리적으로 폐쇄되어 있고 길고 좁으며, 콘크리트 구조물, 암반층, 금속 설비, 곡선 구간, 경사, 전자기 간섭의 영향을 자주 받기 때문에 어렵습니다. 공중 이동통신 신호는 약하거나 사용할 수 없을 수 있으며, 적절한 중계 설계가 없으면 기존 무전 커버리지가 모든 작업 구간에 도달하지 못할 수 있습니다.

많은 프로젝트에서는 터널 내부에 협대역 자가 구성 네트워크를 배치합니다. 이러한 시스템은 공중망이나 고정 기지국에 의존하지 않습니다. 대신 통신 노드가 서로 신호를 자동으로 중계하여 작업자가 터널 내부에서 기본 음성 통신을 유지할 수 있도록 돕습니다.

그러나 내부 커버리지만으로는 충분하지 않습니다. 터널 통신 시스템이 외부 지휘 시스템과 분리되어 있으면 현장 팀은 터널 안에서 대화할 수 있지만 현장 정보가 지휘 센터에 제때 전달되지 않을 수 있습니다. 이는 최전선 실행과 후방 의사결정 사이에 디스패치 공백을 만듭니다.

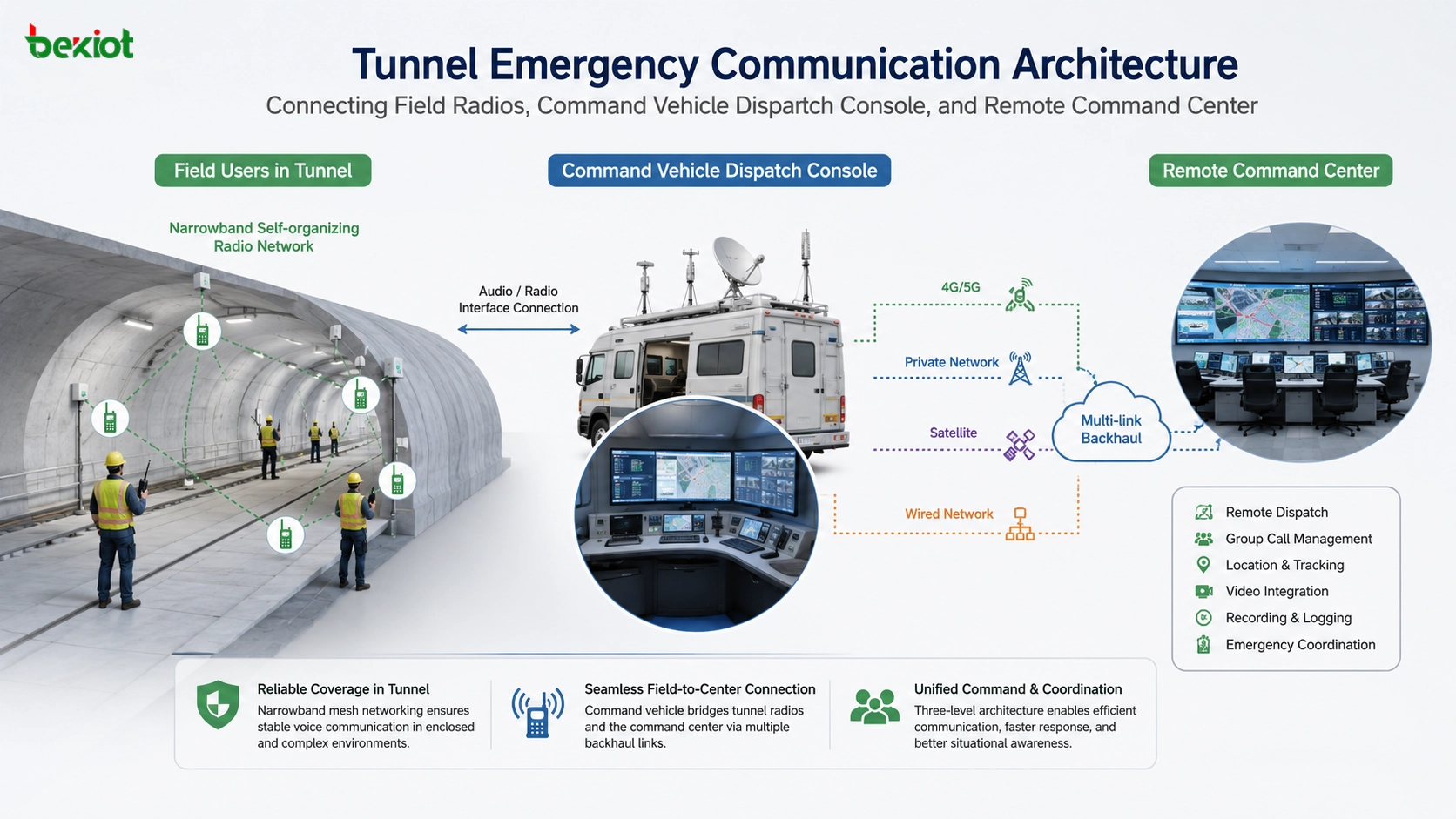

3단계 협조 모델 구축

실용적인 터널 비상 통신 솔루션은 세 가지 운영 계층을 연결해야 합니다. 터널 내부의 현장 계층, 터널 입구 근처의 전방 지휘 계층, 그리고 후방 지휘 센터입니다. 각 계층은 역할이 다르지만 모든 계층은 음성 통신과 운영 정보를 실시간으로 공유해야 합니다.

터널 내부 현장 계층

현장 계층은 협대역 자가 구성 네트워크 장비와 양방향 무전 단말을 사용합니다. 작업자, 유지보수 팀, 구조대, 점검 인력, 안전 감독자는 터널 내부에서 음성 통화로 통신할 수 있습니다. 노드 간 자동 중계는 커버리지 연속성을 향상시키고 일반 네트워크 신호를 유지하기 어려운 구역에서도 통신을 지원합니다.

지휘 차량의 전방 지휘 계층

지휘 차량은 터널 외부에 현장 조정 지점으로 배치됩니다. 차량 내부에서는 지휘 디스패치 콘솔이 오디오 접속, 무전 인터페이스 도킹 또는 기타 통합 방식으로 터널 무선 시스템과 연결됩니다. 이를 통해 전방 지휘 팀은 중앙 운영 위치에서 현장 사용자를 모니터링하고 호출하며 그룹 호출과 조정을 수행할 수 있습니다.

후방 지휘 센터 계층

후방 지휘 센터는 공중망, 사설망, 4G/5G, 위성 또는 기타 사용 가능한 백홀 링크를 통해 지휘 차량과 연결됩니다. 연결 후 관제 센터는 원격 디스패치에 참여하고 현장 업데이트를 수신하며 의사결정을 지원하고 필요한 경우 추가 자원을 조정할 수 있습니다.

디스패치 콘솔이 터널 무선 통신을 확장하는 방식

지휘 디스패치 콘솔은 터널 무선 사용자와 지휘 센터를 연결하는 핵심 브리지입니다. 협대역 자가 구성 무선 시스템에서 음성을 수신하고 통화와 그룹을 관리하며 통신을 외부 지휘 네트워크로 전달합니다. 이를 통해 터널 작업자는 더 이상 고립된 로컬 무전 그룹에만 제한되지 않습니다.

콘솔은 협대역 무선, 공중망 PTT, 사설 무전, IP 음성, 지휘 센터 통신, 디스패치 측 오디오 접속 등 여러 통신 자원을 지원할 수 있습니다. 이는 서로 다른 팀이 별도 통신 시스템을 운용하는 대신 하나의 조율된 워크플로를 통해 통신하도록 돕습니다.

비상 대응에서 가치는 명확합니다. 현장 팀은 사건을 빠르게 보고할 수 있고, 전방 지휘 팀은 즉각적인 조치를 조직할 수 있으며, 후방 지휘 센터는 원격 조정을 제공할 수 있습니다. 이로써 사건 발견에서 지휘 결정, 현장 실행까지 폐쇄형 프로세스가 만들어집니다.

현장에서 센터까지 통신에 필요한 핵심 기능

다중 시스템 접속

비상 현장에서는 협대역 메시 무전기, 휴대용 무전기, 차량용 무전기, 공중망 인터컴, IP 전화 또는 지휘 센터 단말 등 다양한 통신 단말을 사용할 수 있습니다. 유연한 디스패치 콘솔은 여러 통신 자원을 하나의 운영 위치에서 조율할 수 있도록 다중 시스템 접속을 지원해야 합니다.

빠른 단말 도킹

비상 상황에서는 배치 속도가 매우 중요합니다. 단말 도킹은 기존 시스템을 재구축하지 않고 무전기나 통신 접속 장치를 직접 연결할 수 있게 합니다. 이는 임시 구조 작업, 건설 사고, 터널 유지보수, 재난 대응, 지휘 차량의 신속 배치에 적합합니다.

다양한 백홀 옵션

터널 비상 통신은 단일 링크에 의존해서는 안 됩니다. 실용적인 솔루션은 현장 환경에 따라 4G/5G, 사설망, 유선 광대역, 마이크로웨이브, 위성 또는 기타 사용 가능한 링크를 사용할 수 있습니다. 여러 백홀 옵션은 하나의 링크가 불안정해졌을 때 통신 복원력을 높입니다.

시각적 디스패치 운영

지휘 디스패치 콘솔은 호출, 그룹 호출, 채널 전환, 모니터링, 비상 조정을 위한 명확한 운영 인터페이스를 제공해야 합니다. 이는 운영자의 부담을 줄이고 전방 지휘 팀이 지휘 차량 안에서 빠르게 대응하도록 돕습니다.

이동식 배치

솔루션은 지휘 차량과 함께 신속하게 이동할 수 있어야 합니다. 이는 터널 구조, 도로 터널 사고, 지하 건설, 임시 유지보수, 비상 훈련, 사고 현장 근처에 통신 인프라를 빠르게 구축해야 하는 기타 상황에서 중요합니다.

Becke Telcom DSC 콘솔의 적용 위치

보다 전문적인 전방 지휘 위치가 필요한 프로젝트에서는 Becke Telcom DSC 시리즈 디스패치 콘솔을 지휘 차량 또는 고정 관제실 구성의 일부로 사용할 수 있습니다. 예를 들어 DSC-BD215S 듀얼 핸드셋 지휘 디스패치 콘솔은 분리된 호출 위치 또는 이중 채널 처리가 필요한 운영자에게 적합하며, DSC-238 듀얼 스크린 디스패치 콘솔은 시각적 디스패치, 다중 시스템 모니터링, 관제실형 운영에 적합합니다.

이러한 콘솔은 터널 무선 통신을 더 넓은 지휘 플랫폼, IP 디스패치 시스템, 비상 대응 워크플로 또는 다중 팀 협조 환경으로 확장해야 할 때 고려할 수 있습니다. 제품 선택은 운영자 수, 통신 자원, 디스플레이 요구사항, 프로젝트 수준의 디스패치 워크플로에 따라 결정되어야 합니다.

좋은 터널 통신 설계는 터널 내부 커버리지뿐만 아니라 현장 음성, 전방 지휘, 후방 의사결정이 하나의 신뢰성 있는 체인으로 연결되도록 해야 합니다.

비상 및 산업 현장에서의 운영 가치

통신 고립 해소

터널 내부의 협대역 무선 시스템을 외부 지휘 시스템과 연결함으로써 이 솔루션은 일반적인 통신 고립 문제를 해결합니다. 현장 사용자는 터널 환경에 적합한 무전기를 계속 사용할 수 있고, 지휘 차량과 관제 센터는 동일한 통신 흐름에 접속할 수 있습니다.

지휘 효율 향상

3단계 구조는 현장 실행, 전방 지휘, 후방 의사결정 지원이라는 명확한 워크플로를 형성합니다. 이는 수동 메시지 전달로 인한 지연을 줄이고 지휘 인력이 사람, 장비, 구조팀, 유지보수 자원을 더 효율적으로 조율하도록 합니다.

신속한 비상 배치 지원

지휘 차량과 디스패치 콘솔을 터널 입구 근처에 배치할 수 있으므로 임시 사고에 대해 시스템을 빠르게 구축할 수 있습니다. 구조 대응, 비상 훈련, 건설 보호, 사고 처리, 단기 운영 지원에 적합합니다.

기존 통신 투자 보호

이 솔루션은 기존 협대역 무전기나 현장 단말을 완전히 교체할 필요가 없습니다. 대신 터널 시스템과 지휘 시스템 사이에 상호 연결 계층을 구축합니다. 이는 업그레이드 비용을 줄이고 현장 인력의 익숙한 운영 습관을 유지하는 데 도움이 됩니다.

대표 적용 시나리오

터널 비상 통신은 고속도로 터널, 철도 터널, 지하철 공사 구간, 지하 공동구, 광산, 수력 터널, 시정 관로, 지하 주차 시설, 대형 산업 지하 공간에 폭넓게 적용됩니다. 이러한 현장은 안정적인 음성 통신, 빠른 지휘 응답, 내부 팀과 외부 관제실 간의 조정이 필요한 경우가 많습니다.

비상 구조에서는 시스템이 구조팀이 폐쇄 구역을 넘어 통신하고 상황을 전방 지휘 차량에 보고하도록 돕습니다. 터널 건설과 유지보수에서는 일상 일정 관리, 안전 감독, 장비 조정, 사고 대응을 지원합니다. 지하 공동구 관리에서는 점검, 유지보수, 보안, 비상 처리의 조정을 돕습니다.

배치 계획 및 엔지니어링 참고 사항

배치 전 엔지니어는 터널 길이, 구조, 곡선 지점, 경사 구간, 시공 재료, 무선 음영 지역, 전원 가용성, 지휘 차량 주차 위치, 백홀 네트워크 조건을 평가해야 합니다. 이러한 요소는 노드 배치, 중계 성능, 음성 품질, 통신 안정성에 직접적인 영향을 줍니다.

프로젝트 팀은 통신 매트릭스도 정의해야 합니다. 모든 사용자가 모든 그룹에 접속할 필요는 없습니다. 설계는 어떤 터널 팀이 서로 통화할 수 있는지, 어떤 그룹을 전방 지휘 차량이 모니터링하는지, 어떤 통화가 후방 지휘 센터로 상향 전달되어야 하는지, 비상 우선순위를 어떻게 처리할지 명확히 해야 합니다.

정식 사용 전 테스트는 필수입니다. 음성 명료도, 중계 지연, 그룹 호출 동작, 디스패치 콘솔 운영, 4G/5G 또는 사설망 안정성, 위성 백업, 전원 이중화, 운영자 절차를 실제 현장 조건에 가까운 환경에서 검증해야 합니다.

장기 확장 가능성

음성 통신 체인이 구축되면 동일한 아키텍처를 영상 모니터링, GIS 위치 확인, 비상 경보 연동, 녹음, 이벤트 로그, 공공 방송, 지휘 플랫폼 통합으로 확장할 수 있습니다. 이를 통해 시스템은 단순한 음성 브리징에서 더 넓은 비상 지휘 및 상황 인식 플랫폼으로 발전할 수 있습니다.

여러 터널 또는 지하 현장을 관리하는 조직의 경우 이 아키텍처를 표준화할 수도 있습니다. 통합 디스패치 센터는 여러 현장 시스템, 지휘 차량, 지역 대응 팀을 연결하여 다양한 프로젝트에서 반복 가능한 비상 통신 모델을 구축할 수 있습니다.

결론

터널 비상 통신 솔루션은 터널 안의 사람들만 연결해서는 안 됩니다. 현장 팀, 전방 지휘 차량, 후방 지휘 센터를 안정적인 통신 체인으로 연결해야 합니다. 협대역 자가 구성 무선 커버리지, 지휘 차량 접속, 다중 링크 전송, 지휘 디스패치 콘솔을 결합하면 통신 고립을 해결하고 비상 조정을 향상시킬 수 있습니다.

터널 구조, 지하 건설, 공동구 관리, 산업 비상 대응에서 이 아키텍처는 높은 실용적 가치를 제공합니다. 빠른 배치, 다중 시스템 접속, 신뢰성 있는 디스패치, 그리고 향후 영상, 경보, 녹음, 통합 지휘 플랫폼으로의 확장을 지원합니다.

FAQ

왜 터널 통신은 어렵습니까?

터널 통신은 폐쇄 구조, 긴 거리, 곡선, 콘크리트, 암반층, 지하 조건이 무선 신호를 차단하거나 약화시킬 수 있기 때문에 어렵습니다. 중계 기반 협대역 자가 구성 네트워크는 내부 음성 커버리지를 개선할 수 있습니다.

지휘 차량의 역할은 무엇입니까?

지휘 차량은 터널 입구 근처의 전방 지휘 지점 역할을 합니다. 터널 무선 시스템을 외부 지휘 센터와 연결하고 현장 지휘 인력이 현장 팀을 더 효율적으로 조율할 수 있게 합니다.

기존 무전기를 바꾸지 않고도 시스템을 사용할 수 있습니까?

많은 프로젝트에서는 가능합니다. 단말 도킹과 오디오 접속 방식은 전체 현장 통신 시스템을 교체하지 않고 기존 무전기나 협대역 통신 시스템을 디스패치 콘솔에 연결할 수 있습니다.

지휘 차량과 관제 센터 사이에는 어떤 링크를 사용할 수 있습니까?

프로젝트 환경에 따라 시스템은 4G/5G, 사설망, 유선 광대역, 마이크로웨이브, 위성 또는 기타 사용 가능한 전송 링크를 사용하여 지휘 차량과 원격 지휘 센터를 연결할 수 있습니다.
