서버실, 데이터센터, 통신 캐비닛, 엣지 장비실에서 엔지니어는 장비를 1U, 2U, 4U 또는 6U로 표현하는 경우가 많습니다. 이 “U”는 성능 지표가 아닙니다. 표준 캐비닛 안에서 서버, 스위치, 게이트웨이, 스토리지 장치 또는 기타 랙 장착 장비가 차지할 수직 높이를 계획하기 위한 물리적 높이 단위입니다.
이 단위를 이해하는 것은 프로젝트 설계에 중요합니다. 캐비닛 용량을 추정하고, 향후 장치를 위한 공간을 예약하며, 케이블을 정리하고, 공기 흐름을 개선하며, 납품 중 설치 충돌을 피하는 데 도움이 됩니다.
랙 장비의 기본 측정 단위

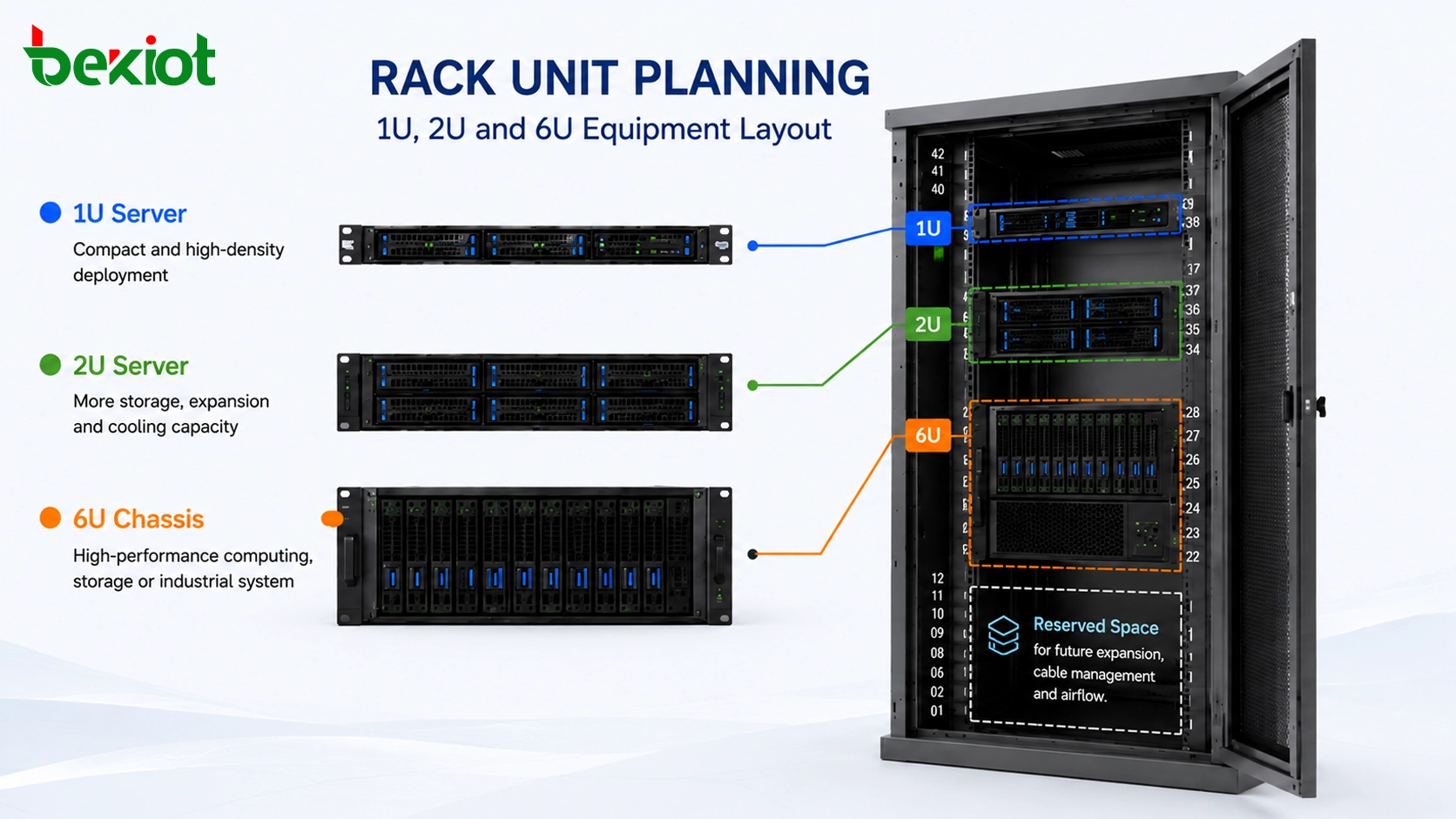

“U”는 “Rack Unit”을 의미하며, 랙 장착 장비에 사용되는 표준 높이 측정 단위입니다. 1 랙 유닛은 1.75인치이며, 약 4.45센티미터 또는 44.45밀리미터입니다. 장치가 1U라고 설명되면 수직 높이로 1 랙 유닛을 차지합니다. 2U 장치는 2 랙 유닛을, 6U 장치는 6 랙 유닛을 차지합니다.
이 표준은 장비 계획을 훨씬 쉽게 만듭니다. 엔지니어는 각 서버 섀시를 수동으로 측정하는 대신 U 값을 사용해 캐비닛 공간 소비를 빠르게 파악할 수 있습니다. 1U 서버는 보통 컴팩트하며 고밀도 배치에 적합합니다. 2U 서버는 디스크, 확장 카드, 냉각 또는 고성능 하드웨어를 위한 내부 공간을 더 제공합니다. 4U 또는 6U와 같은 큰 섀시는 스토리지, GPU 컴퓨팅, 산업 제어, 미디어 처리 또는 특수 목적 시스템에 사용될 수 있습니다.
캐비닛 표시가 설치 팀을 돕는 방식

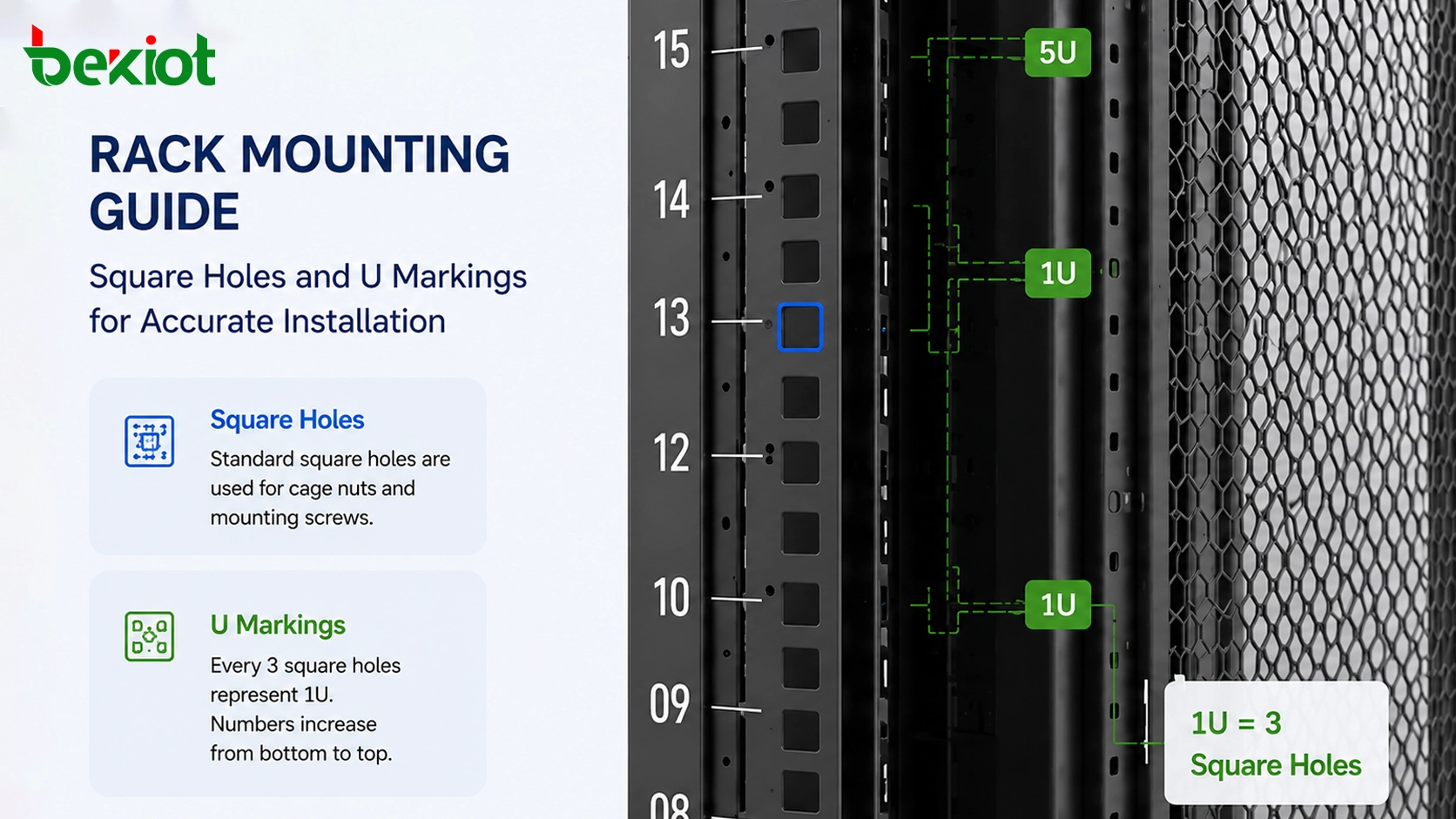

표준 서버 캐비닛에는 일반적으로 반복되는 사각 구멍이 있는 수직 장착 레일이 있습니다. 이 사각 구멍은 임의로 배치된 것이 아닙니다. 랙 유닛 간격에 대응하며, 옆의 번호 표시는 설치자가 각 장치의 올바른 위치를 찾도록 도와줍니다.
많은 캐비닛에서는 사각 구멍 세 개가 1 랙 유닛을 나타냅니다. 번호는 보통 캐비닛 아래에서 시작해 위쪽으로 증가합니다. 이를 통해 엔지니어와 설치자는 랙 배치 도면을 정확히 따를 수 있습니다. 예를 들어 설계에서 2U 서버를 U10부터 U11까지 설치하도록 지정했다면, 설치 팀은 추측 없이 올바른 장착 구멍을 찾을 수 있습니다.
실제 프로젝트에서 흔한 캐비닛 높이
가장 일반적인 풀하이트 서버 캐비닛은 42U입니다. 이는 캐비닛이 이론적으로 총 42 랙 유닛의 수직 높이를 가진 장비를 수용할 수 있음을 의미합니다. 모든 장치가 정확히 1U이고 공간을 예약하지 않는다면 42U 캐비닛은 1U 장비 42대를 담을 수 있습니다.
실제로 프로젝트 팀은 패치 패널, 케이블 매니저, 전원 분배 장치, 블랭크 패널, 공기 흐름 경로, 서비스 접근, 향후 확장을 위해 추가 공간을 예약합니다. 따라서 이론상 최대값이 항상 권장 배치 밀도는 아닙니다.
| 캐비닛 높이 | 일반적인 용도 | 계획 참고 사항 |
|---|---|---|
| 24U | 소규모 서버실, 엣지 사이트, 지점, 벽면 장비 구역 | 공간과 장치 수가 제한된 작은 배치에 적합합니다. |
| 42U | 표준 데이터센터, 통신실, 기업 장비실 | 일반 서버 및 네트워크 배치에 가장 널리 사용되는 캐비닛 높이입니다. |
| 45U / 48U | 대용량 데이터룸, 고밀도 캐비닛, 더 많은 케이블 공간이 필요한 프로젝트 | 장비, 케이블 관리, 공기 흐름, 확장을 위한 추가 수직 공간을 제공합니다. |
구매 전에 U 계획이 중요한 이유
서버, 스위치, 통신 게이트웨이, 스토리지 장치, 보안 어플라이언스 또는 산업용 네트워크 장비를 선택할 때 U 높이를 알면 해당 장비가 계획된 랙에 설치될 수 있는지 판단할 수 있습니다. 또한 장비를 먼저 구매한 뒤 캐비닛 공간이 부족하다는 것을 나중에 발견하는 흔한 실수를 피할 수 있습니다.
잘 설계된 프로젝트에서는 장비 목록에 장치명, 수량, U 높이, 설치 위치, 전원 요구 사항, 네트워크 연결, 발열량, 유지보수 공간이 포함되어야 합니다. 이 정보는 24U, 42U, 45U 또는 48U 캐비닛 중 어떤 것이 더 적합한지 계산하는 데 도움이 됩니다.
공간 계산은 첫 단계일 뿐입니다
랙 유닛 계산은 장비가 차지하는 수직 공간을 알려주지만 모든 설계 문제를 해결하지는 않습니다. 캐비닛에는 충분한 깊이, 하중 용량, 전원 용량, 냉각 용량, 케이블 라우팅 공간도 필요합니다.
예를 들어 1U 장치는 높이로는 맞을 수 있지만, 캐비닛에 비해 너무 깊거나 레일에 비해 너무 무겁거나 예약되지 않은 후면 케이블 공간이 필요하다면 적합하지 않을 수 있습니다.
향후 확장을 포함해야 합니다
많은 프로젝트는 첫 단계 이후 성장합니다. 더 많은 서버, 스위치, 게이트웨이, 패치 패널, 녹음 장치, 보안 장치 또는 엣지 컴퓨팅 유닛이 나중에 추가될 수 있습니다. 처음부터 캐비닛을 완전히 채우면 이후 업그레이드 시 두 번째 캐비닛, 추가 케이블, 새로운 전원 분배, 더 많은 설치 작업이 필요할 수 있습니다.
실용적인 설계는 향후 확장과 유지보수 유연성을 위해 사용하지 않는 랙 유닛을 예약합니다. 이는 나중의 업그레이드를 단순화하고 전체 캐비닛 레이아웃을 다시 작업할 위험을 줄입니다.
서버실과 통신 캐비닛을 위한 계획
랙 유닛 계획은 IT 서버에만 제한되지 않습니다. 통신 시스템, IP PBX 플랫폼, 미디어 서버, 디스패치 플랫폼, 녹음 서버, 비디오 게이트웨이, RoIP 게이트웨이, 네트워크 스위치, 라우터, 방화벽, 전원 장비에도 중요합니다. 랙 장착 장치는 설치 전에 U 높이로 평가되어야 합니다.
통신 시스템 프로젝트에서 캐비닛에는 IT 장비와 통신 하드웨어가 함께 포함될 수 있습니다. 예를 들어 하나의 캐비닛에 서버, SIP 플랫폼, 스위치, 게이트웨이, 스토리지, 패치 패널, 전원 장치가 들어갈 수 있습니다. 명확한 랙 레이아웃은 설치자의 배선 오류를 줄이고 유지보수 팀이 시스템 구조를 더 쉽게 이해하도록 돕습니다.
권장 설계 절차

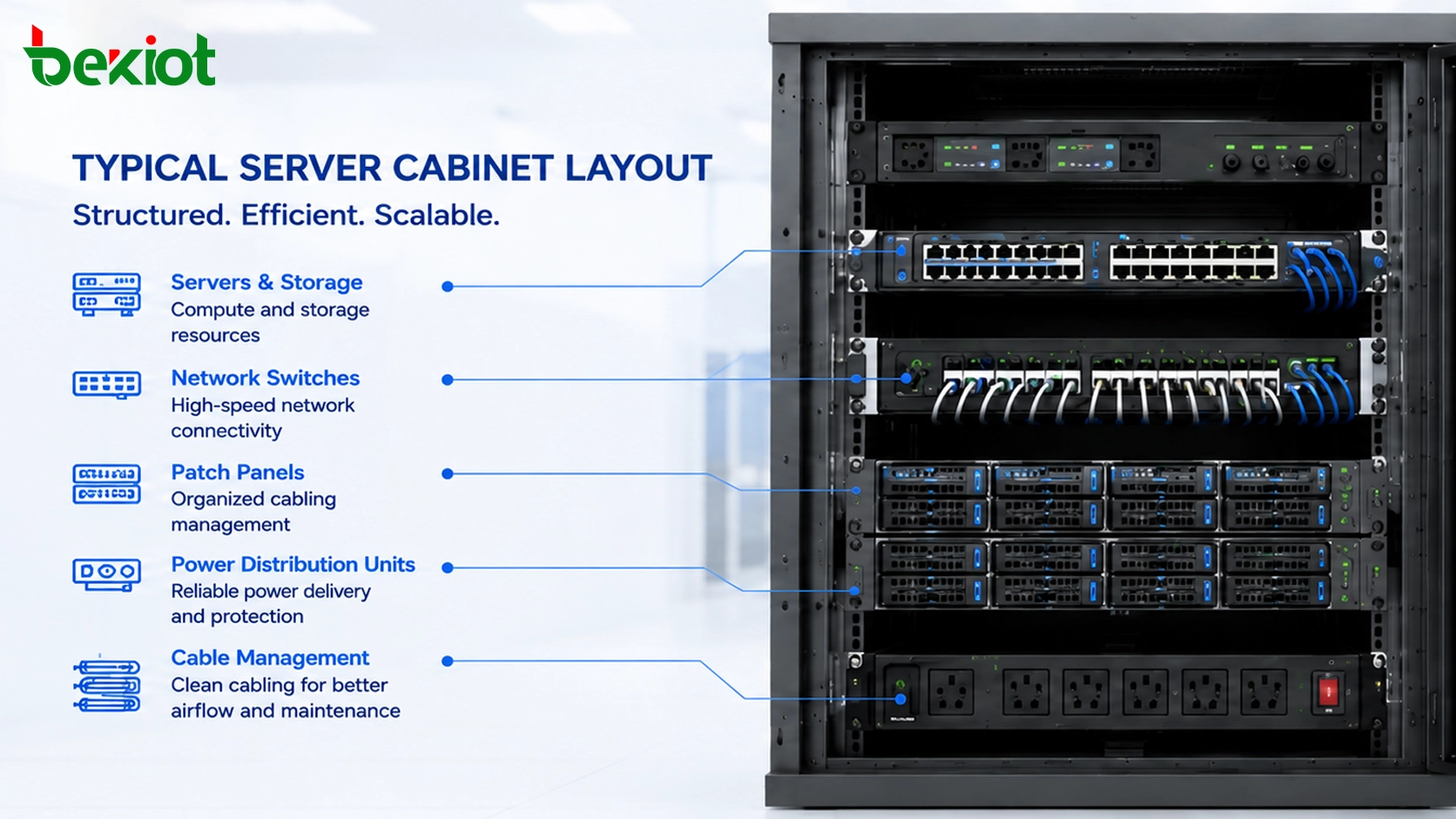

신뢰할 수 있는 캐비닛 계획은 장비 목록에서 시작해야 합니다. 각 장치는 U 높이, 깊이, 무게, 전원 입력, 냉각 방향, 포트 위치, 유지보수 접근성을 확인해야 합니다. 그 후 엔지니어는 각 장치의 설치 위치를 정의하는 랙 입면도를 작성할 수 있습니다.
무거운 장비는 안정성을 높이기 위해 보통 캐비닛 하단에 배치됩니다. 패치 패널과 케이블 매니저는 서비스하는 장치 가까이에 위치해야 합니다. 자주 조작하거나 상태 확인이 필요한 장비는 가능하면 보기 편한 높이에 배치해야 합니다.
납품 전 설치 세부 사항을 확인하십시오
프로젝트가 설치 단계에 들어가기 전, 팀은 캐비닛 크기, 레일 유형, 장착 액세서리, 전원 분배, 접지, 케이블 인입 방향, 환기, 캐비닛 주변 서비스 공간을 확인해야 합니다. 이러한 세부 사항은 랙 설계가 현장에서 원활하게 작동하는지에 자주 영향을 줍니다.
여러 캐비닛이 있는 프로젝트에서는 일관된 번호 지정과 라벨링이 중요합니다. 캐비닛 ID, U 위치, 장치명, 포트 매핑, 케이블 라벨, 전원 회로 라벨은 최종 문서와 일치해야 합니다.
블랭크 패널과 케이블 매니저를 올바르게 사용하십시오
블랭크 패널은 외관만을 위한 것이 아닙니다. 전면-후면 냉각 설계에서 공기 흐름을 유도하고 뜨거운 공기 재순환을 줄입니다. 케이블 매니저는 네트워크 및 전원 케이블을 정리하고, 굽힘 스트레스를 줄이며, 향후 유지보수를 쉽게 만듭니다.
U 계산이 올바르게 보이더라도 케이블 관리가 나쁘면 캐비닛 유지보수가 어려워질 수 있습니다. 따라서 랙 공간은 장치만 중심으로 계획해서는 안 됩니다. 케이블 경로, 공기 흐름, 서비스 접근을 함께 계획해야 합니다.
프로젝트 소유자와 통합업체를 위한 가치
정확한 U 계획은 프로젝트 위험을 줄입니다. 장비 구매 전에 캐비닛 수량, 실내 공간, 전원 분배, 향후 확장 용량을 예측할 수 있게 합니다. 또한 시스템 통합업체가 더 명확한 도면을 준비하고, 설치 오류를 줄이며, 더 전문적인 캐비닛 레이아웃을 제공하도록 돕습니다.
데이터센터, 통신, 산업 통신, 보안, 스마트 빌딩 프로젝트에서 랙 유닛 시스템은 설계자, 장비 공급업체, 설치자, 유지보수 팀 사이의 공통 언어를 제공합니다. 모두가 1U, 2U, 6U, 42U의 의미를 이해하면 계획이 더 정확해지고 커뮤니케이션이 더 쉬워집니다.
최고의 캐비닛 설계는 모든 랙 유닛을 채우는 것이 아닙니다. 장비 밀도, 열 방출, 케이블링, 전원, 유지보수, 장기 확장성을 균형 있게 맞추는 설계입니다.
FAQ
캐비닛 공간을 절약하기 때문에 1U가 항상 더 좋습니까?
항상 그렇지는 않습니다. 1U 장치는 수직 공간을 절약하지만, 2U 또는 더 큰 섀시는 더 나은 냉각, 더 많은 드라이브 베이, 더 많은 확장 슬롯 또는 더 쉬운 유지보수를 제공할 수 있습니다. 올바른 선택은 성능, 밀도, 서비스 요구 사항에 따라 달라집니다.
서로 다른 브랜드의 랙 장비를 같은 캐비닛에 설치할 수 있습니까?
일반적으로 가능합니다. 표준 랙 치수를 따르고 캐비닛 깊이, 레일 유형, 하중 용량, 장착 액세서리가 호환된다면 설치할 수 있습니다. 하지만 장치 깊이와 후면 케이블 공간은 구매 전에 반드시 확인해야 합니다.
네트워크 스위치는 캐비닛 상단 또는 중앙에 설치해야 합니까?
케이블링 설계에 따라 다릅니다. 데이터센터에서는 top-of-rack 스위칭이 흔하지만, 소규모 장비실에서는 중앙 또는 상단 배치가 더 쉬울 수 있습니다. 최적의 위치는 케이블 길이를 줄이고 유지보수를 편리하게 해야 합니다.
사용하지 않는 랙 공간은 얼마나 예약해야 합니까?
모든 프로젝트에 고정된 규칙은 없지만, 케이블 매니저, 블랭크 패널, 향후 장치, 공기 흐름을 위한 공간을 남기는 것이 첫 단계에서 캐비닛을 완전히 채우는 것보다 보통 더 좋습니다.
U 높이에 장비 받침대나 데스크톱 브래킷도 포함됩니까?
랙 유닛 높이는 일반적으로 랙 장착 설치 크기를 의미합니다. 데스크톱 받침대, 벽걸이 브래킷 또는 비랙 액세서리는 같은 측정 방식을 따르지 않을 수 있으므로 랙마운트 키트와 설치 도면을 별도로 확인해야 합니다.
