서지 보호는 보호 장치, 접지, 등전위 본딩, 배선 설계, 조정된 설치 방법을 사용해 과도 과전압을 제한하고 서지 전류를 민감한 장비에서 우회시키는 것이다. 전력 배전 시스템, 제어반, 통신선, 데이터 네트워크, 보안 시스템, 산업 자동화, 재생에너지 시스템, 건물 전자 설비, 옥외 장비를 보호하는 데 사용된다.

서지는 몇 마이크로초만 지속될 수 있지만 영향은 심각할 수 있다. 전원공급장치, 통신 포트, 회로기판, 센서, 컨트롤러, 네트워크 스위치, 카메라, 출입통제 패널, 라우터, 계량기, 경보 장치, 현장 장치를 손상시킬 수 있다. 심한 경우 장비 교체 비용뿐 아니라 서비스 중단, 데이터 손실, 안전 위험, 반복되는 숨은 고장까지 발생한다.

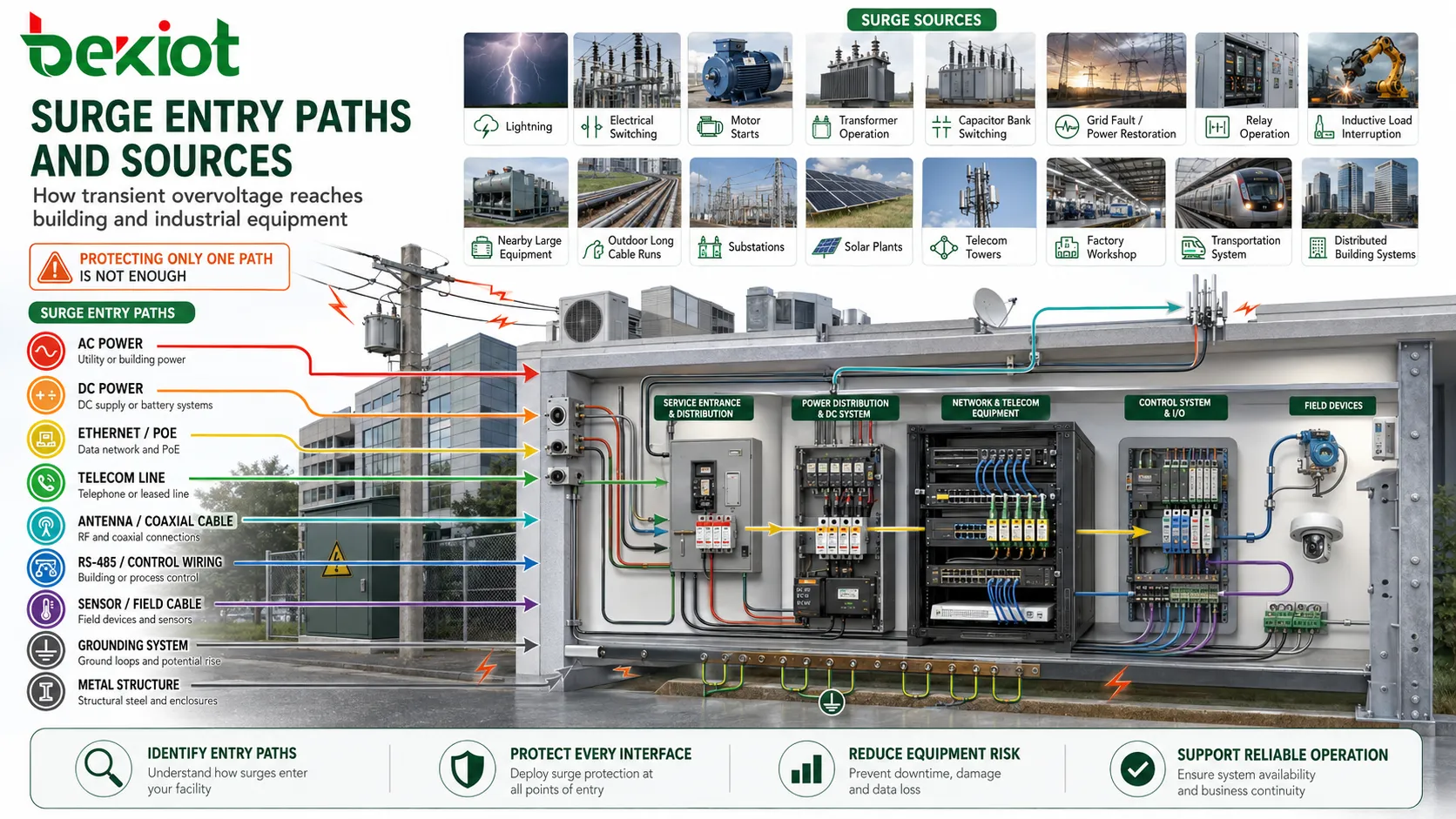

과도 과전압은 어디에서 발생하는가

서지는 흔히 낙뢰와 연결되지만, 낙뢰만 원인은 아니다. 전기 개폐, 모터 기동, 변압기 운전, 콘덴서 뱅크 투입, 계통 사고, 전원 복구, 릴레이 동작, 유도성 부하 차단, 주변 대형 장비도 짧은 과전압 사건을 만들 수 있다.

옥외 설치, 긴 케이블 구간, 옥상 장비, 전원 인입부, 변전소, 태양광 발전소, 통신 타워, 공장 작업장, 교통 시스템, 분산형 건물 시스템은 배선이 장거리에서 서지 에너지를 수집하고 전달할 수 있어 더 많이 노출된다.

보호 계획은 유입 경로를 파악하는 것에서 시작해야 한다. 서지 에너지는 AC 전원, DC 전원, Ethernet, PoE, 동축 케이블, RS-485, 전화선, 안테나 급전선, 제어 배선, 센서 케이블, 접지 도체, 금속 구조물을 통해 들어올 수 있다. 한 경로만 보호하면 다른 경로가 그대로 열려 있을 수 있다.

제품 선택을 안내하는 표준

IEC 61643 시리즈

IEC 61643 시리즈는 서지 보호 장치에 널리 사용되는 표준이다. 각 부분은 서로 다른 회로와 적용 분야에 적용된다. 저압 AC 전원 시스템, DC 전원 시스템, 태양광 설비, 통신망, 신호망, 서지 보호 부품은 각각 다른 표준 참조가 필요할 수 있다.

AC 저압 전력 회로의 경우 IEC 61643-11은 AC 시스템에 연결되는 장치의 요구사항과 시험 방법을 정의한다. 통신 및 신호망의 경우 IEC 61643-21은 PoE처럼 전력도 운반할 수 있는 선을 포함해 통신선과 신호선에 쓰이는 장치를 다룬다.

UL 1449

UL 1449는 북미에서 중요한 서지 보호 장치 안전 표준이다. 미국 설치 또는 UL 등재 설치용 장비를 선택할 때 자주 참조된다. 과도 전압 서지를 제한하기 위한 제품의 안전성과 성능 평가를 포함한다.

프로젝트에서 UL 등재 SPD가 필요하다면 제품 유형, 정격 전압, 설치 위치, 외함, 단락 전류 정격, 표시 정보를 신중하게 확인해야 한다.

NEC와 지역 전기 규정

전기 규정은 실제 건물과 시설에서 보호 장치를 어떻게 설치, 연결, 접지, 조정해야 하는지 정의한다. 미국에서는 NEC 요구사항이 중요하지만, 주나 지역 관할 기관에 따라 채택 방식이 다를 수 있다.

어느 지역이든 설치자는 현재 적용되는 규정, 지역 검사 요구사항, 건물 용도, 서비스 인입 조건, 비상 시스템, 주거, 의료, 산업 현장, 공공 시설의 특별 요구사항을 확인해야 한다.

EN, CE와 지역 규칙

유럽 시장에서는 IEC 표준의 EN 버전과 적용 가능한 CE 적합성 경로가 관련될 수 있다. 다른 지역에서는 지역 전기 규정, 전력회사 표준, 소방 규정, 통신 규칙, 제품 인증 제도도 적용될 수 있다.

국제 프로젝트에서는 하나의 인증이 모든 시장을 자동으로 만족한다고 가정해서는 안 된다. 제품 문서는 대상 지역과 설치 범주에 맞아야 한다.

산업별 요구사항

철도, 해양, 태양광, 풍력, 석유와 가스, 데이터센터, 의료 시설, 공항, 통신 타워, 산업 제어 시스템은 추가 보호 수준이나 설치 관행을 요구할 수 있다. 이러한 환경은 노출도가 높고, 연속 운전이 중요하며, 안전 요구가 더 엄격한 경우가 많다.

프로젝트 팀은 제품 표준과 시스템 수준 설계 표준을 함께 검토해야 한다. 단일 SPD가 적합하더라도 접지, 본딩, 케이블 경로, 계층 간 조정이 나쁘면 전체 보호 시스템이 충분하다고 할 수 없다.

보호 수준은 보통 어떻게 표현되는가

보호 수준은 하나의 숫자가 아니다. 최대 연속 동작 전압, 전압 보호 수준, 공칭 방전 전류, 최대 방전 전류, 임펄스 전류, 단락 전류 정격, 응답 특성, 보호 모드, 설치 유형 등 여러 정격과 매개변수로 설명된다.

낮은 전압 보호값은 좋아 보일 수 있지만, 시스템 전압과 예상 서지 전류에 적합해야 한다. 방전 용량이 큰 장치도 긴 리드선, 약한 접지, 하위 장치와의 잘못된 조정이 있으면 보호 성능이 떨어질 수 있다.

따라서 보호 수준은 설치 위치, 상위 보호, 시스템 접지 방식, 케이블 길이, 노출 위험, 보호 대상 장비의 내전압 능력과 함께 해석해야 한다.

Type 1, Type 2, Type 3의 조정

서비스 인입부의 Type 1

Type 1 장치는 고에너지 서지가 건물로 들어올 수 있는 설비 시작점이나 서비스 인입부에 흔히 사용된다. 외부 낙뢰 보호, 가공선, 높은 노출, 더 큰 임펄스 전류 처리 필요가 있을 때 자주 선택된다.

목적은 주요 유입 서지 에너지가 내부 배전 시스템으로 퍼지기 전에 줄이는 것이다. 이 계층은 첫 번째 주요 서지 경로를 다루기 때문에 배치와 본딩이 매우 중요하다.

배전반의 Type 2

Type 2 장치는 배전반, 하위 패널, 제어반, 내부 배전 지점에 일반적으로 설치된다. 상위 보호 후 남는 잔류 서지 에너지나 시설 내부에서 발생한 서지 에너지를 줄인다.

많은 건물과 산업 현장에서 Type 2 보호는 저압 서지 제어의 중심 계층이다. 하위 회로 그룹을 보호하고 말단 장비의 스트레스를 줄인다.

민감 부하 근처의 Type 3

Type 3 장치는 민감한 장비나 최종 부하 가까이에 사용된다. 사용 지점에서 남은 과도 전압을 제한하기 위한 것이다. 제어 장치, 컴퓨터, 데이터 장비, 보안 패널, 계측기, 통신 단말이 예이다.

노출도가 높은 설치에서 Type 3 보호는 일반적으로 유일한 보호 계층으로 사용해서는 안 된다. 상위 Type 1 또는 Type 2 장치와 조정될 때 가장 잘 작동한다.

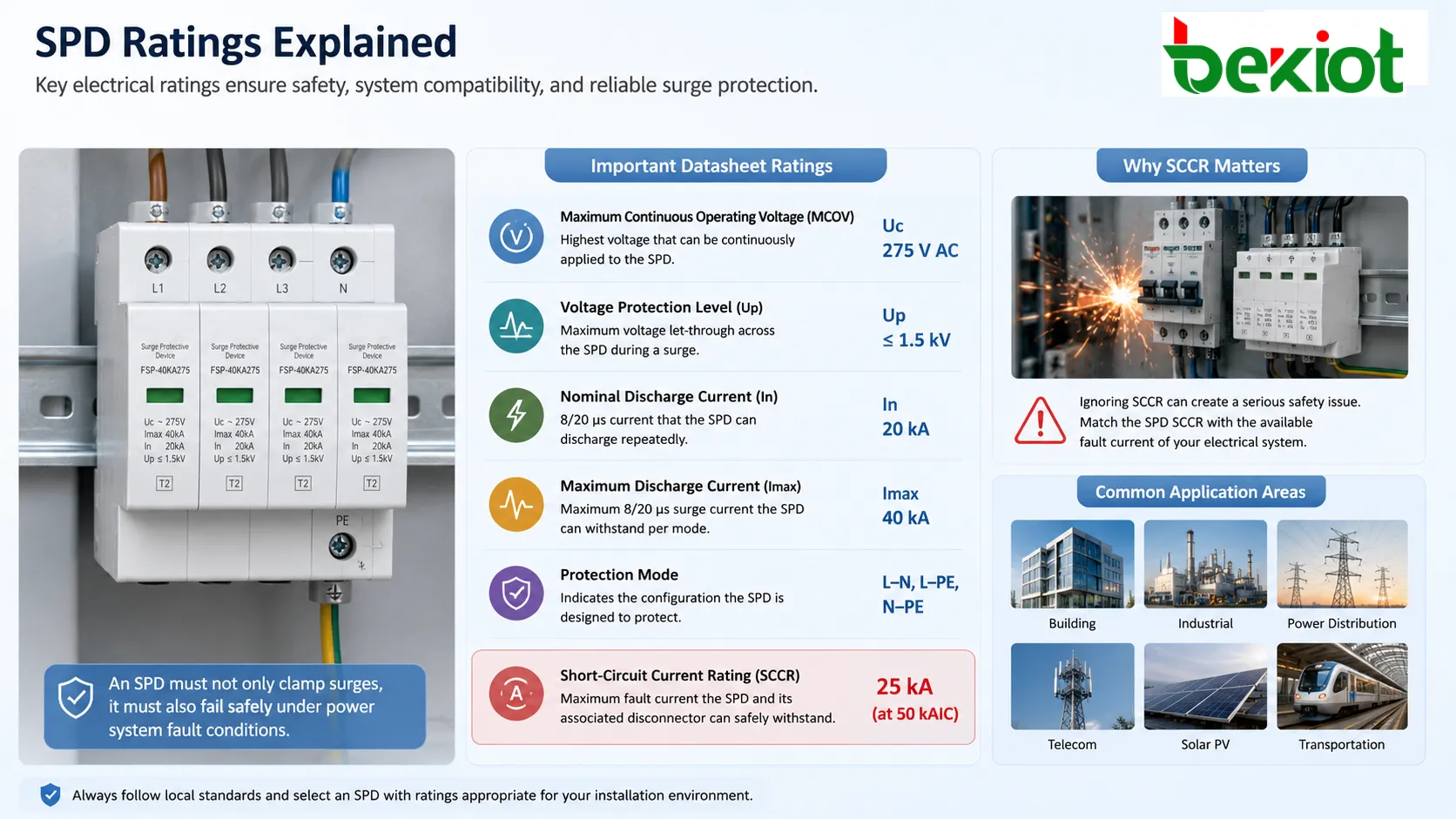

데이터시트에서 읽어야 할 주요 정격

최대 연속 동작 전압

최대 연속 동작 전압은 장치가 오동작 없이 계속 견딜 수 있는 가장 높은 정상 전압을 의미한다. 전력 시스템 전압과 예상 전압 변동에 따라 선택해야 한다.

이 값이 너무 낮으면 정상 전압 변동에서도 장치가 빠르게 노화, 과열, 고장날 수 있다. 너무 높으면 서지 중 보호 대상 장비에 더 높은 잔류 전압이 걸릴 수 있다.

전압 보호 수준

전압 보호 수준은 정해진 서지 시험 중 보호 측에 나타나는 잔류 전압을 의미한다. 잔류 전압이 낮을수록 일반적으로 제한 효과가 좋지만, 방전 전류와 설치 리드 길이와 함께 고려해야 한다.

긴 연결선은 빠른 서지 사건에서 추가 전압을 만들 수 있다. 좋은 장치라도 리드가 길거나 루프를 이루거나 잘못 배선되면 성능이 나빠진다.

공칭 및 최대 방전 전류

공칭 방전 전류는 장치가 정해진 시험 조건에서 반복적으로 처리할 수 있는 서지 전류 수준을 나타낸다. 최대 방전 전류는 지정 조건에서 더 높은 단일 사건 처리 능력을 나타낸다.

이러한 정격은 장치의 견고성을 비교하는 데 도움이 되지만 단독으로 판단해서는 안 된다. 현장 노출, 상위 보호, 시스템 접지, 예상 고장 조건도 고려해야 한다.

임펄스 전류

임펄스 전류는 서비스 인입부나 낙뢰 노출 구역 근처의 고에너지 보호에서 특히 중요하다. 이는 더 큰 낙뢰 관련 서지 에너지를 처리하도록 설계된 장치와 관련되는 경우가 많다.

외부 낙뢰 보호 시스템, 가공 전원, 노출된 옥외 구조, 중요한 인입 전력선이 있는 프로젝트는 더 높은 임펄스 전류 능력을 요구할 수 있다.

단락 전류 정격

단락 전류 정격은 장치와 관련 차단기가 설치 지점에서 안전하게 견딜 수 있는 고장 전류 수준을 나타낸다. 이는 전기 시스템의 가용 고장 전류와 일치해야 한다.

이 정격을 무시하면 심각한 안전 문제가 생길 수 있다. SPD는 서지를 클램프할 뿐만 아니라 전력 시스템 고장 조건에서도 안전하게 고장나야 한다.

보호 모드와 배선 경로

라인 대 중성선

라인-중성선 보호는 능동 도체 사이의 차동 모드 서지를 제어한다. 상과 중성선 사이에 연결된 장비에 중요하다.

이 모드는 전원 입력, 제어 회로, 전자 부하 양단의 전압 스트레스를 줄이는 데 도움을 준다.

라인 대 접지

라인-접지 보호는 서지 에너지를 활선 도체에서 보호 접지 경로로 우회시킨다. 낙뢰 관련 사건과 공통 모드 사건에서 중요한 경우가 많다.

접지와 본딩 시스템의 품질은 이 모드에 직접 영향을 준다. 약한 접지 경로는 보호 성능을 제한하고 접촉 또는 장비 위험을 높일 수 있다.

중성선 대 접지

중성선-접지 보호는 접지 시스템, 배선 구성, 장치 설계에 따라 필요할 수 있다. 특정 서지 사건 중 중성선과 보호 접지 사이의 전압 상승을 관리하는 데 도움을 준다.

이 모드는 전기 시스템 유형과 지역 규정 요구사항에 따라 선택해야 한다.

신호 쌍 보호

데이터와 제어선은 신호 쌍 사이 및 신호 도체에서 접지까지 보호가 필요하다. Ethernet, RS-485, 전화, 동축, 센서 루프, 경보 회로는 각각 적절한 장치 유형이 필요하다.

보호 장치는 신호 전압, 데이터 속도, 커넥터 유형, 선로 임피던스, PoE 요구사항, 접지 전략과 맞아야 한다. 전원용 SPD를 데이터선에 무작정 사용할 수는 없다.

전원, 데이터, 통신 보호

AC 전원 보호는 보통 주 패널, 하위 패널, 장비 캐비닛, 민감 부하 지점에 배치된다. 공급 도체로 들어오는 서지와 내부 개폐 교란을 보호한다.

DC 전원 보호는 태양광 시스템, 배터리 시스템, 통신 전원 설비, DC 배전, 교통 시스템, 원격 장비에 사용된다. DC SPD는 DC 아크 거동과 전압 특성에 맞게 설계되어야 한다.

데이터 및 통신 보호는 Ethernet, PoE, 전화, 직렬 통신, 동축 영상, 안테나 급전선, 센서, 제어 배선에 사용된다. 이러한 장치는 신호 무결성을 유지하면서 과도 과전압을 제한해야 한다.

좋은 설계는 동일한 경계에서 모든 연결 경로를 보호한다. 전원은 보호되지만 Ethernet이 보호되지 않으면 서지 에너지가 네트워크 포트를 통해 장비를 손상시킬 수 있다.

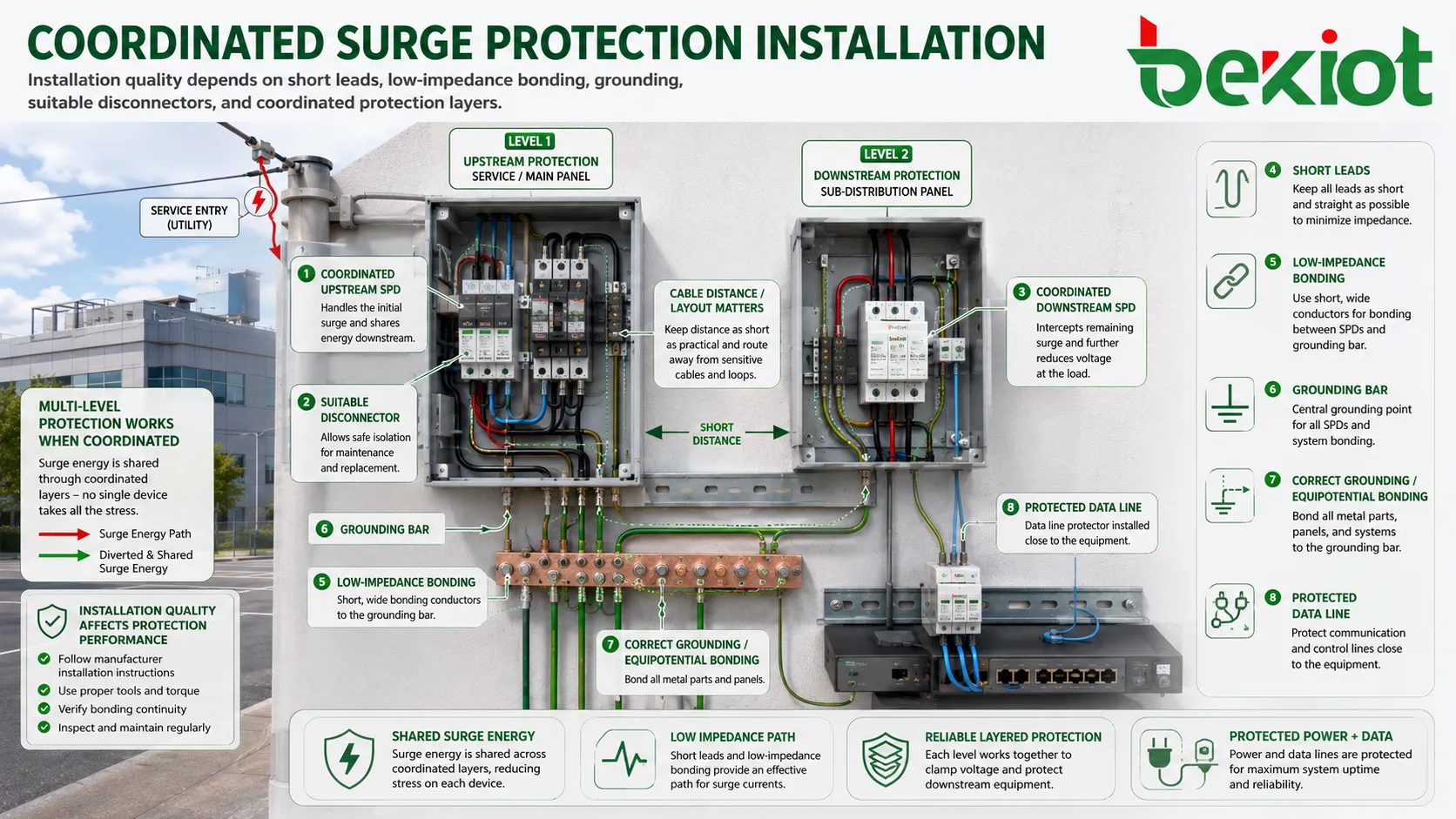

설치 품질이 성능을 결정한다

짧은 리드 길이

연결 리드는 가능한 한 짧고 곧게 해야 한다. 빠른 서지 전류는 배선 인덕턴스에 전압을 만들므로 긴 리드는 보호 대상 장비가 받는 전압을 증가시킨다.

깔끔한 설치가 항상 효과적인 설치는 아니다. 가장 짧은 보호 경로가 시각적인 케이블 대칭보다 더 중요할 때가 많다.

저임피던스 본딩

본딩은 금속 부품, 보호 접지, 서지 장치, 차폐, 기준점을 연결해 서지 에너지에 제어된 경로를 제공한다. 본딩이 좋지 않으면 장비 사이에 큰 전위차가 남을 수 있다.

본딩 도체는 적절한 크기, 견고한 연결, 내식성, 임피던스를 줄이는 경로를 가져야 한다.

올바른 상위 보호

많은 SPD는 상위 과전류 보호 또는 내부/외부 차단기를 필요로 한다. 이는 수명 종료 고장, 단락 조건, 비정상 동작 상태에 대비하기 위한 것이다.

차단 장치는 제조사 지침, 가용 고장 전류, 전기 규정 요구사항에 맞아야 한다.

계층 간 조정

다층 보호는 장치들이 조정될 때만 작동한다. 상위와 하위 장치는 서지 에너지를 적절히 분담하고 한 장치가 전체 스트레스를 받지 않도록 해야 한다.

조정은 장치 유형, 케이블 거리, 전압 보호 수준, 전류 정격, 시스템 배치에 따라 달라진다. 제조사 지침이 있으면 따라야 한다.

적용되는 곳

상업용 건물

오피스 타워, 호텔, 쇼핑센터, 캠퍼스, 공공 건물은 배전, IT실, 엘리베이터, 출입통제, CCTV, 공공 방송, 화재 경보 인터페이스, 건물 자동화 시스템에 보호 장치를 사용한다.

이러한 현장은 주 배전반, 하위 패널, 옥상 장비, 옥외 카메라, 출입 시스템, 네트워크 캐비닛 전반에 걸쳐 조정된 보호가 필요한 경우가 많다.

산업 시설

공장, 창고, 광산, 정유소, 발전소, 수처리 시설에는 모터, 드라이브, PLC, 센서, 통신망, 제어반, 옥외 현장 장치가 포함된다. 서지는 다운타임, 오신호, 장비 손상을 일으킬 수 있다.

산업 보호는 외부 낙뢰 위험과 대형 전기 장비의 내부 개폐 교란을 함께 고려해야 한다.

통신 및 데이터 네트워크

통신실, 기지국, 옥외 캐비닛, 광 노드, 네트워크 스위치, 라우터, PoE 장치, 안테나, 통신 게이트웨이는 전원 경로와 신호 경로 모두 보호가 필요하다.

통신 시스템은 건물, 타워, 옥외 외함, 긴 케이블 경로를 통해 장비를 연결하므로 접지와 본딩이 특히 중요하다.

보안과 감시

옥외 카메라, 출입 컨트롤러, 게이트 시스템, 경보 패널, 인터콤, 차단기, 외곽 장치는 전원 및 신호 케이블을 통해 낙뢰 유도 서지에 노출되는 경우가 많다.

필요하면 건물 인입 지점과 노출된 현장 장치 근처에 보호를 설치해야 한다.

재생에너지 시스템

태양광 시스템, 배터리 저장장치, 풍력, 인버터 시스템은 DC 스트링, AC 출력, 통신선, 모니터링 장비, 접지망에 보호가 필요하다.

DC 보호는 DC 고장 거동이 AC 시스템과 다르기 때문에 적절한 장치 선택이 필요하다.

유지보수와 수명 종료 모니터링

서지 보호 장치는 본질적으로 소모성이다. 과도 에너지를 흡수하거나 우회시키며 시간이 지나면 열화될 수 있다. 반복 서지를 처리한 장치는 더 이상 같은 보호 수준을 제공하지 못할 수 있다.

많은 제품에는 상태 창, 경보 접점, 원격 모니터링 출력, 교체형 카트리지, 수명 종료 표시기가 있다. 정기 유지보수 중 이러한 항목을 확인해야 한다.

낙뢰 사건, 큰 전원 고장, 설명되지 않는 장비 고장, 차단기 반복 트립 이후에는 보호 시스템을 점검해야 한다. 손상된 장치를 교체하는 것은 보호 계층을 효과적으로 유지하는 과정의 일부이다.

선정 체크리스트

먼저 보호할 회로를 식별한다. AC 전원, DC 전원, Ethernet, PoE, RS-485, 전화, 동축, 센서, 제어 회로는 서로 다른 장치를 필요로 한다.

정격 전압과 시스템 유형을 맞춘다. 장치는 정상 동작 전압, 접지 시스템, 주파수, 전류 경로, 고장 조건에 적합해야 한다.

설치 수준을 선택한다. 서비스 인입부, 배전반, 장비 캐비닛, 사용 지점 보호는 서로 다른 역할을 한다.

중요한 정격을 검토한다. 최대 연속 동작 전압, 전압 보호 수준, 방전 전류, 임펄스 전류, 단락 전류 정격, 보호 모드, 인증 마크를 확인한다.

물리적 설치를 계획한다. 리드 길이, 접지 바 위치, 본딩 경로, 케이블 라우팅, 외함 등급, 상위 차단기 선택은 장치 자체만큼 중요하다.

효과적인 서지 보호는 하나의 부품이 아니다. 표준 기반 장치 선택, 계층적 배치, 짧은 연결, 접지, 본딩, 정기 점검으로 구성된 조정 시스템이다.

자주 묻는 질문

하나의 장치로 건물 전체를 보호할 수 있나요?

주 패널 장치는 유입 서지 에너지를 줄일 수 있지만 민감한 장비는 여전히 하위 보호가 필요한 경우가 많다. 크거나 복잡한 건물은 보통 계층형 보호가 필요하다.

서지 전류 정격이 높으면 항상 더 좋은 보호를 의미하나요?

항상 그렇지는 않다. 전류 정격은 에너지 처리 능력을 나타내지만, 잔류 전압, 설치 품질, 조정, 회로 유형도 보호 성능을 결정한다.

보호된 장치가 때때로 여전히 고장나는 이유는 무엇인가요?

원인으로는 보호되지 않은 신호 경로, 불량 접지, 긴 리드선, 부족한 정격, 잘못된 장치 유형, 수명이 지난 보호 모듈, 설계 수준을 넘는 서지 에너지가 있을 수 있다.

Ethernet과PoE선은 별도 보호가 필요한가요?

노출 위험이 있으면 필요하다. Ethernet과 PoE선은 데이터 속도, PoE 전력 수준, 커넥터 유형, 신호 무결성에 맞게 설계된 보호가 필요하다.

정기 점검에서는 무엇을 확인해야 하나요?

상태 표시기, 경보 접점, 카트리지 상태, 접지 연결, 본딩 도체, 리드 길이, 변색, 느슨한 단자, 물 유입, 최근 서지 사건 발생 여부를 확인한다.
