항만, 광산 및 제조 현장, 철도 구간, 옥외 공정 지역 등 노출된 장소에 설치되는 산업용 전화는 산업 통신 시스템에서 가장 가혹한 환경 중 하나에서 운용됩니다. 뇌우 이후에는 전화 오프라인, 아날로그 회선의 오프훅 감지 실패, SIP 단말 Ethernet 포트 손상, PoE 이상 동작, 심한 경우 동일한 스위치나 통신 경로에 연결된 여러 장비의 동시 장애가 흔히 발생합니다.

현장 유지보수 경험에 따르면 이런 장애 중 상당수는 전화 자체가 원인이 아닙니다. 더 흔한 원인은 긴 구리 통신 회선, PoE 케이블, 전원 회로 또는 접지 경로를 통해 민감한 전자회로로 들어오는 과도 과전압입니다. 따라서 옥외 산업용 전화를 보호하려면 단일 서지 보호기 하나만 설치해서는 충분하지 않습니다. 협조된 설계에서는 회선 인입 방식, SPD 설치 위치, 등전위 본딩과 접지, 케이블 라우팅, 전원 계통 보호, 장비 설치 위치 를 하나의 시스템으로 고려해야 합니다.

왜 옥외 산업용 전화는 낙뢰와 서지에 더 많이 노출될까?

산업용 전화는 일반 사무용 전화보다 높은 외함 보호 성능, 더 견고한 하우징, 더 넓은 동작 온도 범위를 갖도록 설계되는 경우가 많습니다. 일부 모델은 위험 구역이나 분진 환경용으로도 설계됩니다. 그러나 이러한 기계적·환경적 보호가 통신 전자회로를 전자기 유도나 과도 과전압으로부터 자동으로 보호하는 것은 아닙니다.

실내와 실외 설치의 가장 큰 차이는 케이블 환경입니다. 실내 전화 배선은 보통 짧고 건물 내부에 있습니다. 옥외 산업용 전화는 수십 미터에서 수백 미터에 이르는 구리 케이블이 개방형 케이블 트레이, 전주, 부지 경계, 철골 구조물, 노출된 플랜트 구역을 지나갈 수 있습니다. 낙뢰 활동 중에는 이런 긴 도전 경로에 상당한 과도 전압이 유도될 수 있습니다.

대부분의 낙뢰 관련 고장은 전화에 직접 낙뢰가 떨어질 필요가 없습니다. 인근 낙뢰 방전으로 빠르게 변하는 전자기장이 형성되고, 이 에너지가 노출된 구리 케이블에 결합될 수 있습니다. 동시에 대지로 흘러드는 낙뢰 전류는 서로 다른 접지점 사이에 큰 전위차를 만들 수 있습니다. 통신 케이블과 전원 케이블이 전위 평형 전류의 경로가 되면서 저전압 전자회로에 손상 전류가 흐를 수 있습니다.

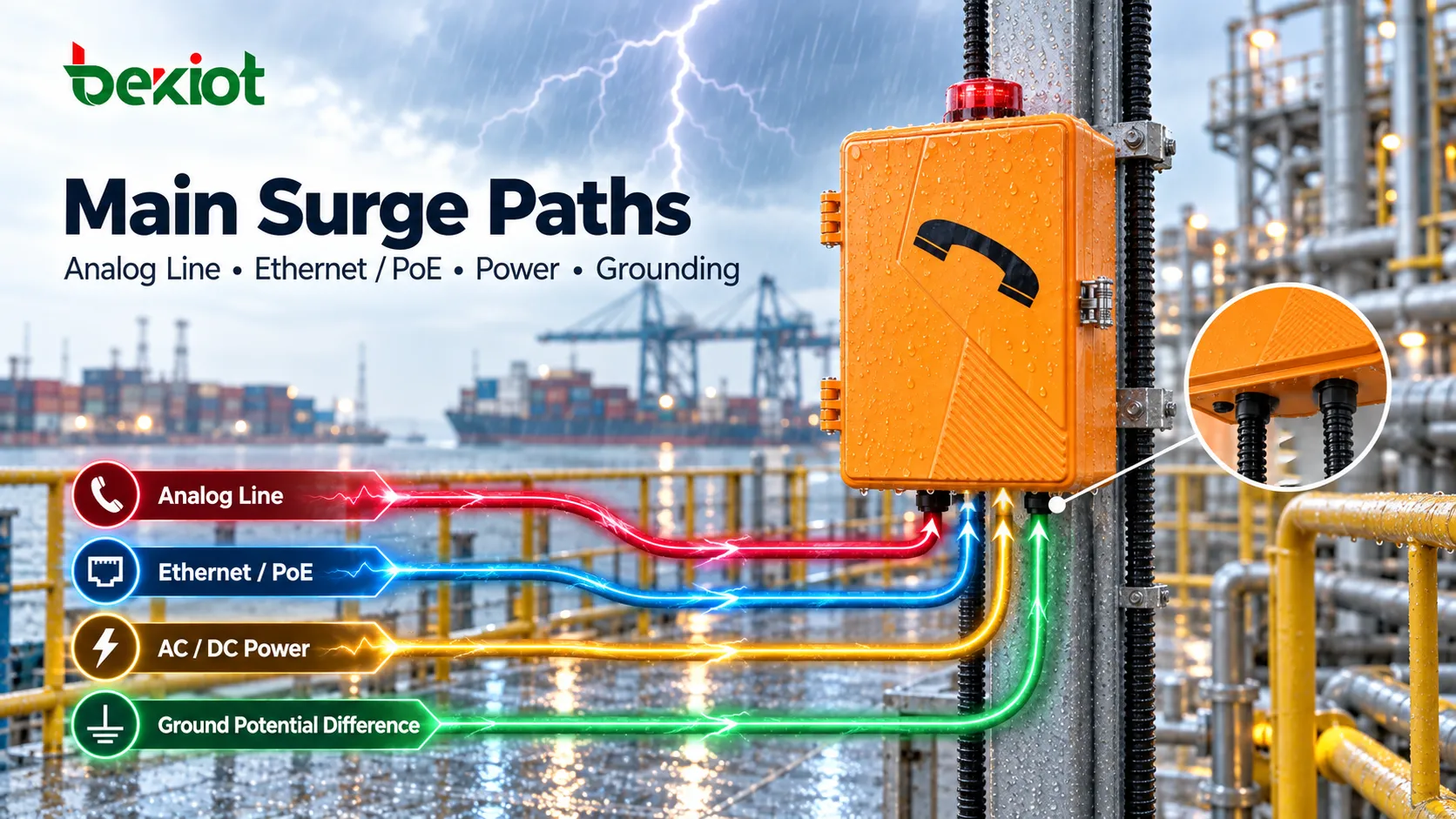

실제 현장에서는 옥외 산업용 전화가 주로 다음 여섯 가지 서지 경로에 노출될 수 있습니다.

• 기존 아날로그 음성 구리 회선;

• 산업용 Ethernet 데이터 케이블;

• PoE 전원 페어;

• 독립 AC 또는 DC 전원 회로;

• 외부 음향/시각 경보, 릴레이 인터페이스 또는 원격 제어 배선;

• 금속 외함, 케이블 실드, 접지 시스템 사이의 전위차.

따라서 낙뢰 및 서지 보호는 전체 시스템 관점에서 다뤄야 합니다. 한 인터페이스만 보호하고 다른 금속 경로를 보호하지 않으면 서지 에너지가 여전히 장비에 도달할 수 있습니다.

어떤 유형의 서지를 먼저 구분해야 할까?

현장 유지보수에서는 많은 과도 과전압 고장을 단순히 “낙뢰 손상”이라고 부릅니다. 하지만 이런 표현은 효과적인 보호 전략을 세우기에는 지나치게 광범위할 수 있습니다. 산업 통신 시스템은 적절한 보호 방법이 크게 달라질 수 있으므로 여러 서지 발생원을 구분해야 합니다.

직접 낙뢰

직접 낙뢰는 건물, 통신 마스트, 케이블 지지 구조물, 인근 금속 구조물 또는 노출 회선에 떨어질 수 있습니다. 관련 에너지는 매우 클 수 있습니다. 전화 한 대 옆에 설치한 소형 SPD만으로 이와 같은 사건 전체를 처리할 수 있다고 기대해서는 안 됩니다. 현장의 외부 피뢰 시스템, 인하도선, 접지망, 피뢰 구역과 연계해 보호해야 합니다.

유도 서지

유도 서지는 옥외 산업용 전화 장애의 가장 흔한 원인 중 하나이며 뇌우 조건과 관련된 장비 장애의 80% 이상을 차지할 수도 있습니다. 낙뢰가 장비에서 어느 정도 떨어진 곳에서 발생하더라도 빠르게 변하는 전자기장이 긴 노출 구리 회선에 고주파 과도 전압을 유도할 수 있습니다.

케이블이 길수록 노출 면적이 커지고 주변 금속 설비가 복잡해질수록 큰 유도 서지 에너지가 발생할 가능성이 높아집니다.

접지 전위차 서지

낙뢰 전류가 대지로 방전되면 부지 내 서로 다른 지점이 순간적으로 서로 다른 전위까지 상승할 수 있습니다. 옥외 전화는 현장에서 로컬 접지되어 있고 장비실의 게이트웨이나 스위치는 다른 접지점을 기준으로 할 수 있습니다. 두 위치를 연결하는 통신 또는 전원 케이블이 서로 다른 전위 사이의 전류 경로가 될 수 있습니다.

이 때문에 각 장비마다 별도의 접지를 제공하는 것만으로는 낙뢰 관련 장애를 반드시 제거할 수 없습니다.

전력 계통 개폐 서지

낙뢰만이 과도 과전압의 원인은 아닙니다. 인버터, 대형 모터, 접촉기, 고압 배전 장비, 개폐 동작도 반복적인 전기 과도 현상을 만들 수 있습니다. 이런 서지는 낙뢰보다 크기가 작을 수 있지만 발생 빈도가 높아 장기간에 걸쳐 전원 모듈 노화, 간헐적 통신 장애, 가청 잡음에 영향을 줄 수 있습니다.

협조 보호 시스템의 목적은 과도한 에너지가 전화 전자회로에 도달하기 전에 이러한 모든 과도 현상을 제어하는 것입니다.

아날로그 산업용 전화의 장거리 구리 회선은 어떻게 보호해야 할까?

기존 아날로그 산업용 전화는 전화, 회선 급전, 벨 전압, 음성 신호가 모두 하나의 연속 금속 구리 경로를 공유하기 때문에 특히 서지에 취약합니다. 긴 옥외 케이블에는 본질적인 갈바닉 절연이 없으며, 서지 에너지가 현장 전화와 장비실의 FXS 포트로 직접 전달될 수 있습니다.

일반적인 아날로그 산업용 전화 경로는 다음과 같습니다.

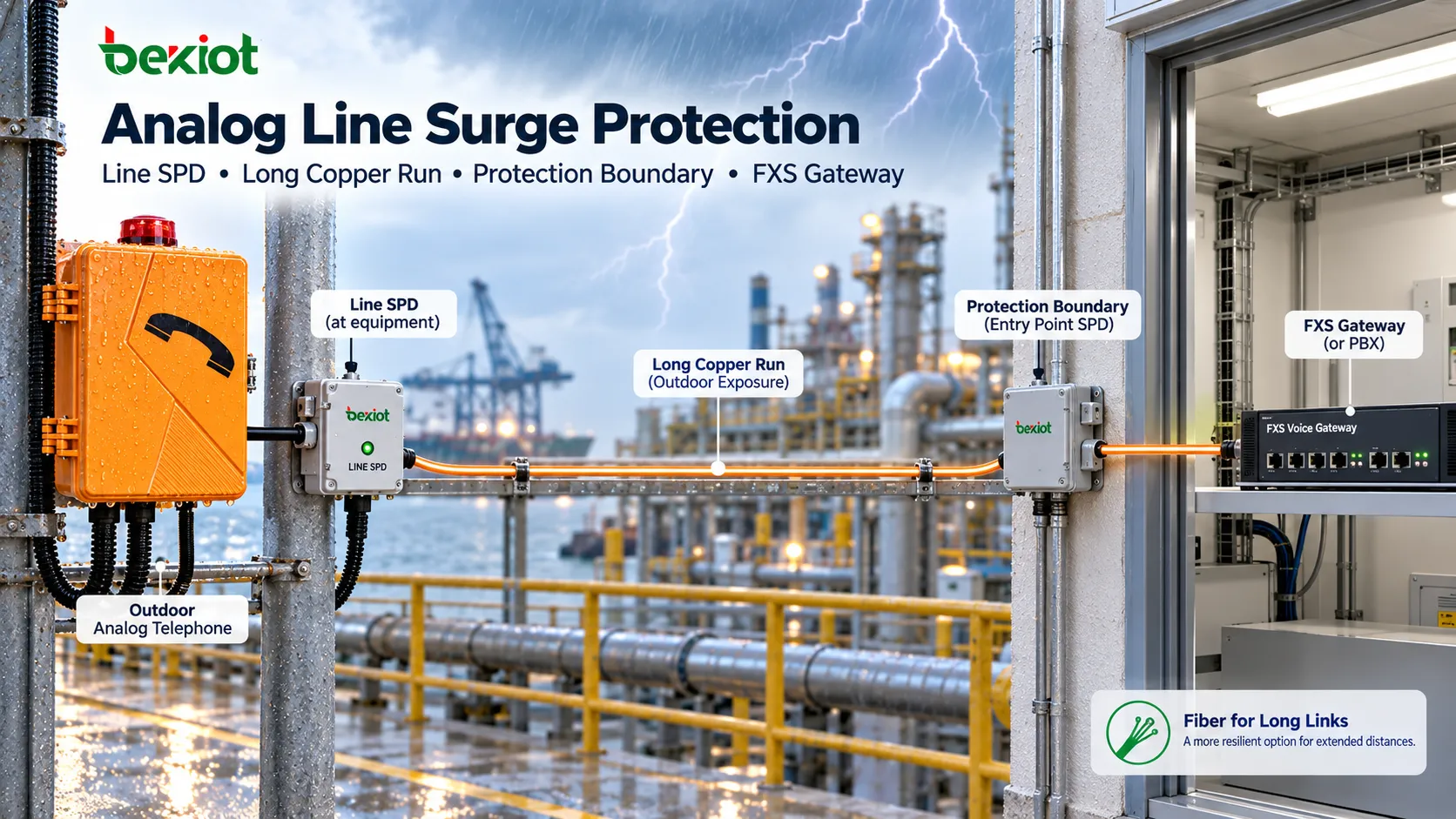

옥외 아날로그 산업용 전화 → 현장 구리 케이블 → 옥외 접속함 → 배선반 → FXS 음성 게이트웨이 / PBX

적절한 보호 경계가 없으면 과도 에너지가 이 경로를 양방향으로 이동하면서 전화와 중앙 음성 장비를 모두 손상시킬 수 있습니다.

일반적인 보호 방식은 적절한 케이블 인입점, 건물 경계, 민감한 장비 근처에 통신 회선용 SPD를 설치하는 것입니다. 케이블 길이와 현장의 피뢰 구역 개념에 따라 협조된 다단 보호를 사용해 서지 에너지를 단계적으로 방전하고 하류 장비에 도달하는 잔류 전압을 제한할 수 있습니다.

중요한 엔지니어링 원칙은 표준 AC 전원용 SPD를 아날로그 전화 회선용으로 설계된 서지 보호기의 대체품으로 사용해서는 안 된다는 것 입니다. 전원 회로와 음성 회로는 동작 전압, 임피던스, 신호 특성이 다릅니다. 부적합한 SPD는 정상 전화 동작을 방해하면서도 필요한 서지 제한 성능을 제공하지 못할 수 있습니다.

아날로그 전화 회로에 사용하는 SPD는 다음 기능을 방해해서는 안 됩니다.

• FXS 회선 급전;

• 정상 벨 전압;

• 오프훅 및 온훅 감지;

• DTMF 다이얼;

• 양방향 음성 전송;

• 장거리 케이블의 루프 특성.

하나의 다포트 FXS 게이트웨이가 수십 대의 옥외 전화를 수용하는 경우 장비실 측 보호가 특히 중요합니다. 현장 회로 하나를 통해 충분한 서지 에너지가 게이트웨이 전자회로에 도달하면 하나 이상의 포트가 손상될 수 있습니다.

낙뢰가 잦은 현장, 건물 간 링크, 매우 긴 노출 케이블에서는 가능한 경우 연속된 금속 경로를 줄이는 것이 장기적으로 더 견고한 방법입니다. 장거리 구간에는 광섬유를 사용하고 전기 변환을 현장 장비 가까이에서 수행할 수 있습니다. 광섬유는 도전성 금속 경로를 형성하지 않기 때문에 전자기 유도와 접지 전위차로 인한 서지 전달을 크게 줄일 수 있습니다.

SIP 산업용 전화와 PoE 회선은 어떻게 보호해야 할까?

아날로그 전화를 SIP 산업용 전화로 교체한다고 서지 노출이 없어지는 것은 아닙니다. Ethernet 트위스티드 페어 케이블도 금속 도전 경로이며, 긴 옥외 구간은 다른 구리 통신 회선과 마찬가지로 유도 서지 에너지를 받을 수 있습니다.

PoE에서는 데이터와 전원이 동일한 케이블을 공유하므로 위험이 더 복잡해집니다. 한 번의 서지가 전화의 Ethernet 인터페이스와 상위 스위치의 PoE 포트를 동시에 손상시킬 수 있습니다.

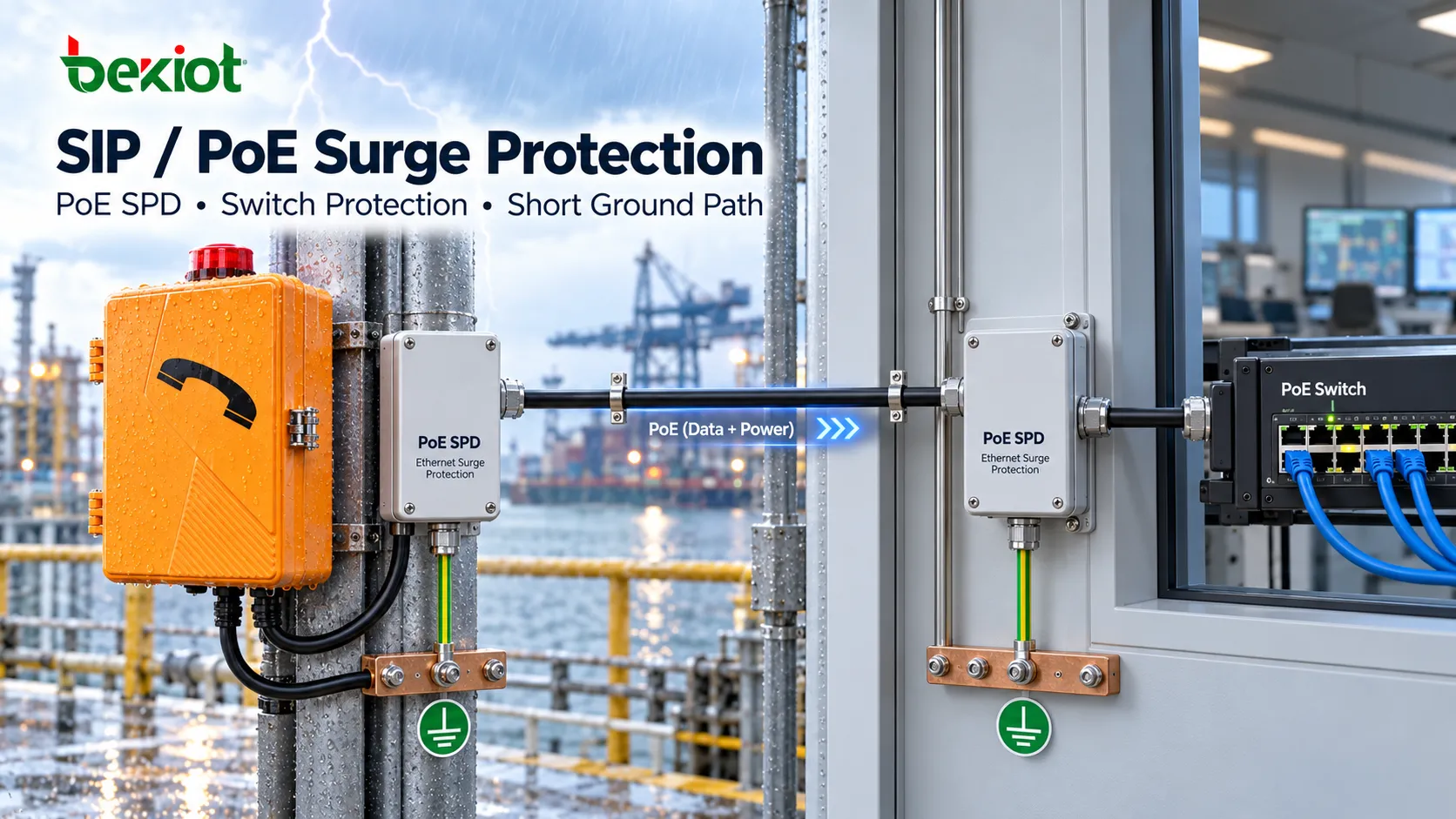

Ethernet/PoE SPD는 두 가지 기본 요구사항을 충족해야 합니다. 첫째, 허용할 수 없는 삽입 손실을 만들거나 필요한 Ethernet 데이터 속도를 저하시켜서는 안 됩니다. 둘째, 동작 전압과 사용 페어 구성을 포함한 전기적 특성이 사용 중인 PoE 시스템과 맞아야 합니다.

예를 들어 Fast Ethernet, Gigabit Ethernet, 서로 다른 PoE 방식은 보호 회로에 다른 요구사항을 줄 수 있습니다. RJ45 커넥터가 있다는 이유만으로 모든 산업용 Ethernet 또는 PoE 응용에 적합한 서지 보호기라고 볼 수는 없습니다.

특히 주의해야 할 위치는 세 곳입니다.

전화 측 케이블 인입부 보호

긴 옥외 케이블이 산업용 전화나 현장 캐비닛으로 들어오는 지점은 중요한 서지 보호 경계입니다. 현장의 피뢰 구역 설계에 따라 설치된 네트워크 및 PoE 시스템과 호환되는 Ethernet/PoE SPD를 적절한 위치에 배치할 수 있습니다.

장비실 또는 스위치 측 보호

옥외 Ethernet 케이블이 제어실, 통신실 또는 건물로 들어오는 경우 내부 네트워크 보호도 고려해야 합니다. 목표는 전화 한 대만 보호하는 것이 아니라 서지가 PoE 스위치와 동일한 네트워크 인프라에 연결된 다른 장비까지 도달하지 못하도록 하는 것입니다.

SPD 접지 경로

올바른 SPD를 선택하는 것은 해결책의 일부일 뿐입니다. 길거나 감겨 있거나 불필요하게 굽어진 접지 도체는 서지 방전 성능을 크게 떨어뜨릴 수 있습니다. 고주파 과도 현상에서는 도체 인덕턴스가 중요해집니다.

SPD는 의도한 보호 경계 가까이에 설치하고, 현장의 전체 전기 및 피뢰 설계에 따라 짧고 직접적이며 낮은 임피던스의 경로로 등전위 본딩 시스템에 연결해야 합니다.

SIP 산업용 전화가 통신 경로에 광섬유를 사용하면 광 링크는 데이터 전송에 유용한 갈바닉 절연을 제공합니다. 그러나 전화 또는 로컬 미디어 변환 장비는 여전히 전원이 필요하므로 AC, DC 또는 PoE 전원 경로는 별도로 평가해야 합니다.

독립 AC 또는 DC 전원을 사용하는 산업용 전화는 무엇을 추가로 보호해야 할까?

옥외 산업용 전화는 PoE, AC 상용 전원 또는 전용 24 VDC/48 VDC 전원으로 공급될 수 있습니다. 단말이 독립 전원 회로를 사용한다면 통신 회선만 보호하는 것으로는 명확한 취약점이 남습니다.

산업 전력 시스템은 낙뢰 유도 서지와 개폐 과도 현상 모두에 노출됩니다. 따라서 전원 측 서지 보호는 전화 옆에만 추가하는 독립 액세서리가 아니라 현장 전체의 협조된 전기 보호 체계의 일부가 되어야 합니다.

현장 캐비닛이나 중앙 전원에서 공급되는 산업용 전화의 설계는 다음을 확인해야 합니다.

• 배전 시스템 상류에 적절한 SPD가 설치되어 있는지;

• 현장 캐비닛 또는 장비 수준에 추가 보호가 필요한지;

• DC SPD의 최대 연속 동작 전압이 실제 DC 시스템과 일치하는지;

• 극성과 접지 구성이 보호 장치와 호환되는지;

• SPD 고장 상태를 현장에서 표시하거나 원격으로 보고할 수 있는지.

낙뢰 노출이 큰 대규모 시설에서는 협조된 다단 보호가 중요합니다. 상류 보호 단계는 더 높은 에너지 사건을 처리하고 장비에 가까운 보호 단계는 잔류 과도 전압을 추가로 제한합니다.

서로 관계없는 여러 SPD를 협조 검토 없이 설치한다고 반드시 더 안전한 것은 아닙니다. 잘못 조합된 보호 단계는 원치 않는 상호작용, 비정상 임피던스 또는 불안정한 동작을 만들 수 있습니다.

왜 더 비싼 SPD를 구입하는 것보다 접지와 등전위 본딩이 더 중요할 수 있을까?

서지 보호 장치는 과도 에너지에 제어된 낮은 임피던스 경로를 제공해 동작합니다. 접지와 본딩 시스템이 효과적인 경로를 제공하지 못하면 고성능 SPD라도 보호 장비에서 전압을 예상 수준으로 제한하지 못할 수 있습니다.

옥외 산업 현장에서 흔한 문제는 분리된 접지입니다. 전화 전주, 옥외 접속함, 통신 캐비닛, SPD, 장비실 스위치가 명확하게 협조된 등전위 시스템 없이 각각 독립 접지되어 있을 수 있습니다.

낙뢰가 발생하면 이러한 개별 접지점은 서로 다른 전위로 상승할 수 있습니다. 그 전압 차이가 통신 또는 전원 케이블로 전류를 흘려 개별 서지 보호기를 설치했는데도 장비가 손상되는 이유가 됩니다.

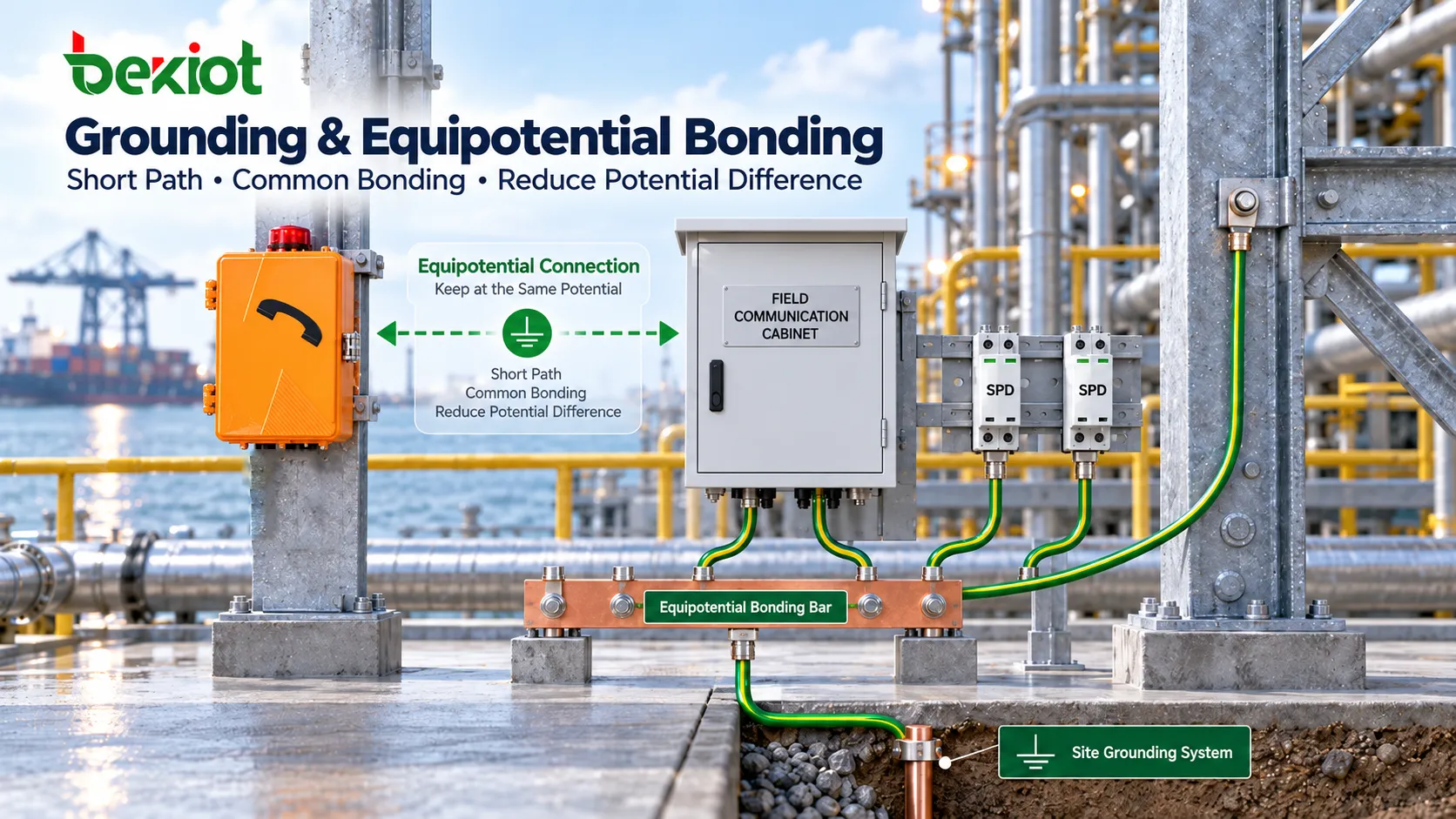

더 효과적인 설계는 산업용 전화와 관련 장비를 공통의 등전위 본딩 및 접지 시스템 에 통합하고 각 구성요소를 별도의 보호 문제로 다루지 않는 것입니다.

중요한 고려사항은 다음과 같습니다.

• 금속 전화 외함과 보호 하우징을 보호 접지 시스템에 안정적으로 본딩할 것;

• 옥외 캐비닛, 접속함, 금속 구조물에 등전위 본딩을 제공할 것;

• SPD에서 등전위 바까지의 접지 연결을 가능한 한 짧게 유지할 것;

• 프로젝트의 실드 및 접지 설계에 따라 케이블 실드를 종단할 것;

• 통신 접지를 건물 피뢰 접지 시스템과 협조할 것;

• 순환 전류와 간섭을 만들 수 있는 불필요한 대형 접지 루프를 피할 것.

건물 간 구리 링크는 특히 주의가 필요합니다. 낙뢰 시 두 건물이 서로 다른 접지 전위를 가질 수 있기 때문입니다. 가능한 경우 건물 간 금속 링크를 광섬유로 교체하면 훨씬 명확한 전기적 경계를 만들 수 있습니다.

케이블 라우팅은 낙뢰 위험에 어떤 영향을 줄까?

옥외 산업용 전화의 피뢰는 장비 선택만의 문제가 아닙니다. 케이블 경로와 설치 방식은 통신 회로에 결합되는 서지 에너지의 양에 실질적인 영향을 줄 수 있습니다.

긴 통신 케이블을 독립 가공 배선으로 설치하거나 대형 철골 구조물 외부를 따라 장거리로 배치하면 전자기 결합에 더 많이 노출될 수 있습니다. SPD를 고려하기 전에도 적절한 라우팅으로 위험을 줄일 수 있습니다.

불필요한 옥외 구리 케이블 길이 줄이기

현장에 이미 광섬유 백본이 있다면 IP 네트워크를 가까운 보호된 현장 캐비닛까지 연장하고 캐비닛과 산업용 전화 사이에만 짧은 구리 연결을 사용할 수 있습니다. 중앙 장비실에서 수백 미터의 노출된 Ethernet 구리 케이블을 직접 설치하는 것보다 일반적으로 더 적절합니다.

고전력 케이블과 장거리 병렬 배선 피하기

통신 케이블과 전력 케이블은 현장의 전기 및 저전압 설치 요구사항에 따라 배치하고 분리해야 합니다. 고전력 회로와 불필요하게 긴 병렬 구간을 피하면 전자기 결합과 간섭을 줄이는 데 도움이 됩니다.

건물 인입부에 명확한 보호 경계 만들기

옥외 구리 케이블이 제어실이나 통신 건물로 들어가는 지점은 자연스러운 보호 경계입니다. SPD 위치, 케이블 종단, 접지, 캐비닛 배치를 이 지점에서 협조해야 합니다.

높은 IP 등급을 서지 보호로 보지 않기

IP66 또는 IP67 등급은 먼지와 물의 침입에 대한 보호 수준을 설명합니다. Ethernet, PoE, 아날로그 또는 전원 인터페이스가 옥외 회선에서 예상되는 서지 수준을 견딘다는 의미가 아닙니다.

마찬가지로 방폭 외함은 주로 위험 구역의 점화 위험을 관리하도록 설계됩니다. 방폭 성능을 낙뢰 또는 서지 내성과 혼동해서는 안 됩니다.

방폭 산업용 전화에는 어떤 추가 사항이 적용될까?

산업용 전화가 석유화학 플랜트, 석유·가스 시설, 석탄화학 현장 또는 가연성 분진 환경 같은 위험 구역에 설치된다면 서지 보호 작업도 기존 방폭 설계를 유지해야 합니다.

일반 플라스틱 SPD 외함을 위험 구역 안에 단순히 추가해서는 안 되며, 인증 설치에 미치는 영향을 고려하지 않고 원래의 케이블 인입 구성을 변경해서도 안 됩니다.

일반적인 엔지니어링 방법은 PoE 스위치, 음성 게이트웨이, 서지 보호 장치 및 기타 범용 통신 장비를 안전 구역 또는 적절히 인증된 캐비닛에 배치하고 방폭 전화 본체만 위험 구역 내부에 두는 것입니다.

추가 서지 보호 작업은 원래의 다음 요소를 유지해야 합니다.

• 방폭 케이블 인입부;

• 실링 글랜드 구성;

• 외함 무결성;

• 접지 연결;

• 장비 인증에서 요구하는 설치 방법.

위험 구역 전화의 피뢰는 통신공학, 전기공학, 방폭 요구사항이 만나는 분야입니다. 중요한 설치는 현장 설치 중 임의로 변경하기보다 실제 위험 구역 분류와 피뢰 개념에 맞춰 설계해야 합니다.

뇌우 후에도 전화가 작동하면 보호 시스템이 정상이라고 볼 수 있을까?

반드시 그렇지는 않습니다. 서지 보호 장치는 누적 스트레스를 받습니다. 반복적인 서지 사건 이후 전화가 정상적으로 동작하더라도 보호 특성이 저하될 수 있습니다.

낮은 에너지의 과도 현상도 즉각적인 완전 고장 대신 부분 손상이나 잠재 손상을 일으킬 수 있습니다. 대표 증상은 다음과 같습니다.

• SIP 전화가 간헐적으로 재부팅됨;

• PoE 협상이 불안정해짐;

• Ethernet 링크가 더 낮은 속도로 협상됨;

• 아날로그 FXS 회로의 벨 성능 저하;

• 통화 중 잡음 발생;

• 릴레이 또는 외부 I/O 포트의 비정상 동작;

• 뇌우 중 또는 이후 장비가 더 자주 오프라인으로 전환됨.

낙뢰가 잦은 산업 현장에서는 SPD 상태를 정기 통신 유지보수에 포함해야 합니다. SPD 상태 표시, 원격 고장 접점, 단자 조임, 접지 연결, 케이블 상태, 캐비닛 침수 여부, 실제 전화 통화 시험 등을 확인할 수 있습니다.

특정 구역에서 Ethernet 또는 FXS 포트 손상이 반복된다면 전화나 게이트웨이를 계속 교체하는 것만으로 근본 원인을 해결하지 못할 수 있습니다. 케이블 길이, SPD 위치, 접지 방식, 위치 간 접지 전위차를 전체 시스템 관점에서 검토해야 합니다.

FAQ

IP66 또는 IP67 등급의 산업용 전화도 서지 보호가 필요할까?

필요합니다. 서지 보호는 설치 환경에 따라 별도로 평가해야 합니다. IP 등급은 먼지, 물, 이물질 침입에 대한 외함 보호를 정의하며, 낙뢰 유도 과도 전압, 접지 전위차 또는 전력 계통 개폐 서지가 통신 및 전원 인터페이스에 도달하는 것을 막아 주지는 않습니다.

SIP 산업용 전화가 PoE를 사용한다면 스위치만 보호해도 충분할까?

충분하지 않습니다. 옥외 Ethernet 케이블은 서지 에너지를 전화와 스위치 양쪽으로 전달할 수 있습니다. 케이블 길이와 현장의 피뢰 구역에 따라 현장 측 케이블 인입부, 건물 입구, 장비실 측에 보호가 필요할 수 있으므로 회로 양 끝을 모두 고려해야 합니다.

아날로그 전화 회선과 Ethernet이 같은 SPD를 사용할 수 있을까?

일반적으로 서로 대체 가능한 용도로 취급해서는 안 됩니다. 아날로그 음성, Ethernet/PoE, 전원 회로는 동작 전압, 주파수, 임피던스, 신호 특성이 다릅니다. 보호 장치는 보호할 회로 유형에 맞게 선택해야 합니다.

광섬유를 사용하면 산업용 전화에 더 이상 피뢰가 필요 없을까?

광섬유는 연속 금속 데이터 경로를 제거하고 전자기 유도 및 접지 전위차로 인한 서지 전달을 크게 줄입니다. 그러나 전화, 미디어 컨버터, 스위치, 현장 캐비닛에는 여전히 전원이 필요합니다. 따라서 전원 측 서지 보호와 접지는 계속 필요합니다.

SPD 접지 도체는 굵을수록 항상 좋을까?

도체 단면적은 중요하지만 유일한 요소는 아닙니다. 빠른 과도 현상에서는 연결 길이, 배선 경로, 굽힘, 인덕턴스도 동일하게 중요할 수 있습니다. SPD와 등전위 시스템의 연결은 일반적으로 짧고 직접적으로 유지하고 장비 제조사와 프로젝트 피뢰 설계에서 지정한 도체 규격을 사용해야 합니다.

뇌우 후 산업용 전화가 손상되지 않았어도 SPD를 점검해야 할까?

중요 통신 지점과 낙뢰가 잦은 지역에서는 정기 점검을 권장합니다. SPD는 전화 고장을 즉시 일으키지 않은 상태에서도 성능이 저하될 수 있습니다. SPD 상태, 접지 경로, 배선 상태, 실제 통신 기능을 확인하면 다음 서지 사건 전에 문제를 찾을 수 있습니다.
