현대 네트워크는 더 이상 케이블로 연결된 단순한 컴퓨터 집합체가 아닙니다. 기업, 캠퍼스, 병원, 데이터센터, 통신사, 산업단지 및 금융 시스템은 모두 트래픽을 신속하게 전달하고 업무 구역을 안전하게 분리하며 서로 다른 IP 서브넷 간 데이터를 지능적으로 라우팅할 수 있는 네트워크를 필요로 합니다. 이 지점에서 3계층 스위치가 중요한 역할을 하게 됩니다.

3계층 스위치는 2계층 스위치의 고속 전달 능력과 라우터의 라우팅 지능을 결합한 장비입니다. 동일한 로컬 네트워크 내에서는 MAC 주소를 기반으로 프레임을 전달하고, 서로 다른 네트워크 세그먼트 간에는 IP 주소를 기준으로 패킷을 라우팅할 수 있습니다. 실제 네트워크 설계에서 이는 효율적이고 확장 가능하며 관리가 용이한 네트워크 인프라를 구축하는 핵심 장비로 활용됩니다.

본 문서는 솔루션 및 기술 아키텍처 관점에서 3계층 스위치를 설명합니다. 3계층 스위치의 작동 원리, '한 번 라우팅하고 여러 번 스위칭'이 핵심 가치인 이유, ASIC 하드웨어 가속이 성능을 개선하는 원리, 3계층 스위치의 배포 위치, 그리고 미래 네트워크가 400G/800G 인터페이스, AI 기반 트래픽 최적화, 클라우드 네이티브 관리 및 네트워크 자동화로 나아가는 동향을 다룹니다.

3계층 스위치란 무엇인가?

3계층 스위치는 스위칭과 라우팅 기능을 동시에 수행하는 네트워크 장비입니다. 기존 2계층 스위치는 주로 MAC 주소를 기준으로 트래픽을 전달하며 동일한 LAN 또는 VLAN 내 고속 통신에 적합합니다. 라우터는 IP 주소를 기반으로 트래픽을 라우팅하며 서로 다른 네트워크나 서브넷을 연결하는 데 사용됩니다.

3계층 스위치는 이 두 개념의 중간에 위치합니다. 2계층 스위칭의 빠른 로컬 전달 능력을 유지하면서 서브넷 간 통신을 위한 IP 라우팅 기능을 추가했습니다. 간단히 말해 다음과 같습니다.

3계층 스위치는 라우팅 엔진이 내장된 고성능 2계층 스위치로 이해할 수 있습니다.

그렇다고 모든 라우터를 완전히 대체하는 것은 아닙니다. 라우터는 여전히 WAN 접속, 인터넷 에지 보안, NAT, VPN 및 복잡한 서비스 정책에 중요한 역할을 합니다. 하지만 기업 LAN, 캠퍼스 네트워크, 데이터센터 및 통신사 집계 네트워크 내부에서는 3계층 스위치가 고속 내부 라우팅에 더욱 효율적입니다.

2계층 스위치, 라우터, 허브, 3계층 스위치 비교

3계층 스위치의 가치를 이해하려면 일반적인 네트워크 장비를 전달 기준, 핵심 기능, 일반 적용 분야별로 비교해 보는 것이 도움이 됩니다.

가정 네트워크에서 많은 사용자가 브로드밴드 라우터에 익숙합니다. 가정용 라우터는 라우팅, 스위칭, Wi-Fi 액세스 포인트, NAT, 방화벽 및 기본 LAN 기능을 하나의 장비로 통합한 경우가 많습니다. 전문 네트워크에서는 이러한 기능을 일반적으로 별도 계층과 장비로 분리하여 성능, 신뢰성, 보안 및 관리 정밀도를 높입니다.

핵심 가치: 한 번 라우팅하고 여러 번 스위칭

3계층 스위치의 핵심 설계 논리는 흔히 한 번 라우팅하고 여러 번 스위칭으로 요약됩니다. 이는 현대 LAN 및 캠퍼스 네트워크 아키텍처에서 3계층 스위치가 널리 사용되는 주요 이유 중 하나입니다.

트래픽이 최초로 한 IP 서브넷에서 다른 서브넷으로 넘어갈 때, 3계층 스위치는 라우터처럼 라우팅 연산을 수행합니다. 목적지 IP 주소를 확인하고 라우팅 테이블을 참조해 적절한 송신 인터페이스 또는 다음 홉을 결정한 후 패킷을 전달합니다.

최초 라우팅 의사결정이 완료되면 동일한 전달 경로를 가진 후속 트래픽은 고속 하드웨어 전달 방식으로 처리됩니다. 모든 패킷마다 느린 소프트웨어 라우팅을 반복할 필요 없이 스위치는 후속 패킷을 거의 2계층 스위칭 수준으로 전달할 수 있어 서브넷 간 통신 효율이 크게 향상됩니다.

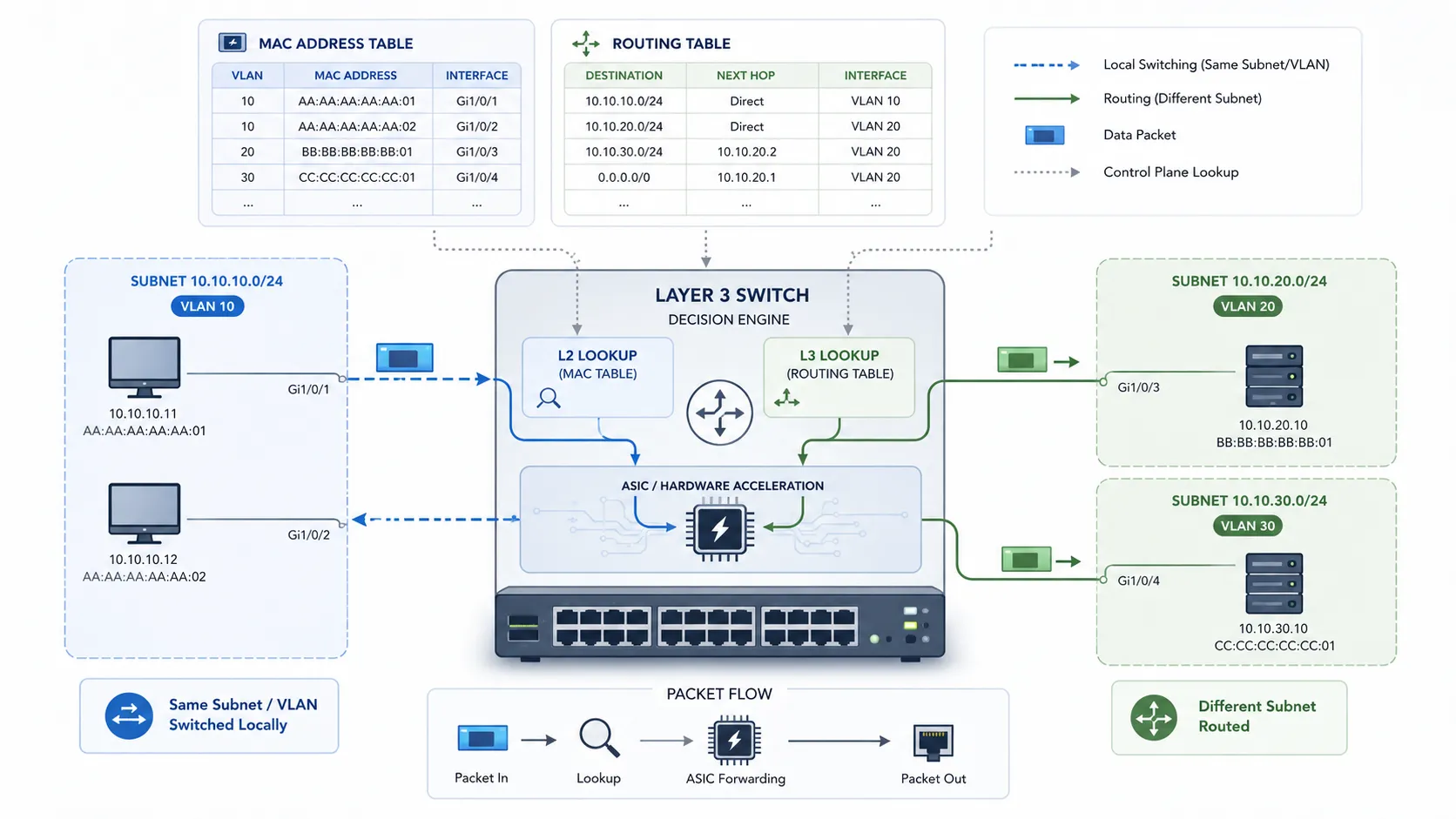

3계층 스위치의 전달 의사결정 방식

3계층 스위치는 두 가지 중요한 데이터 구조인 MAC 주소 테이블과 라우팅 테이블을 유지합니다. 이 두 테이블은 스위칭과 라우팅이라는 아키텍처의 양 측면을 나타냅니다.

MAC 주소 테이블

MAC 주소 테이블은 장비의 MAC 주소와 스위치 물리 포트 간의 관계를 기록합니다. 동일한 VLAN 또는 로컬 네트워크 내 장비가 통신할 때 스위치는 이 테이블을 이용해 프레임을 모든 포트에 플러딩하지 않고 정확한 포트로 직접 전달합니다.

라우팅 테이블

라우팅 테이블은 IP 네트워크 세그먼트, 송신 인터페이스 및 다음 홉 주소를 기록합니다. 트래픽이 한 서브넷에서 다른 서브넷으로 이동해야 할 때 3계층 스위치는 라우팅 테이블을 참조해 패킷의 이동 경로를 결정합니다.

동일 서브넷 vs 다른 서브넷

패킷이 도착하면 3계층 스위치는 목적지 IP 주소가 동일 서브넷에 속하는지 확인합니다. 목적지가 동일 서브넷이면 MAC 테이블 기반으로 2계층 스위칭을 수행하고, 다른 서브넷이면 라우팅 테이블을 기준으로 3계층 라우팅을 실행합니다.

이 하이브리드 의사결정 모델은 하나의 장비로 고속 로컬 통신과 효율적인 서브넷 간 라우팅을 동시에 지원합니다.

ASIC 하드웨어 라우팅이 중요한 이유

3계층 스위치의 주요 기술적 장점은 하드웨어 기반 라우팅입니다. 기존 라우터는 특히 구식 또는 저가형 설계에서 라우팅 의사결정을 소프트웨어 처리에 크게 의존합니다. 소프트웨어 라우팅은 유연하지만 트래픽 부하가 높을 경우 속도가 저하될 수 있습니다.

3계층 스위치는 ASIC(응용 특정 집적 회로)로 불리는 전용 스위칭 칩을 사용해 하드웨어 레벨에서 전달 및 라우팅 기능을 수행합니다. 이로 인해 라우팅 지연 시간이 마이크로초 단위로 줄어들며 3계층 전달 성능이 2계층 스위칭 성능에 가까워집니다.

고급 3계층 스위치는 3계층 전달 성능이 라인 스피드에 도달할 수 있는데, 이는 장비가 인터페이스의 최대 물리 속도로 트래픽을 전달할 수 있음을 의미합니다. 음성, 영상, 데이터베이스, 가상화, 스토리지 및 AI 응용 트래픽을 대량으로 처리하는 네트워크에서 라인 스피드 전달은 필수적인 기능입니다.

3계층 스위치가 지원하는 라우팅 프로토콜

3계층 스위치는 단순 정적 라우팅에 국한되지 않습니다. 많은 전문 모델은 동적 라우팅 프로토콜을 지원하여 더 큰 규모의 라우팅 아키텍처에 참여할 수 있습니다.

이러한 라우팅 기능을 통해 3계층 스위치는 소규모 기업 네트워크부터 대규모 통신사 및 데이터센터 환경까지 다양한 시나리오에 적응할 수 있습니다.

VLAN 세분화 및 네트워크 보안

VLAN은 3계층 스위칭의 또 다른 중요한 기능입니다. VLAN(가상 근거리 통신망)은 하나의 물리 네트워크를 다수의 논리 네트워크로 분할합니다. 동일한 물리 스위칭 인프라를 사용하더라도 부서, 서비스 또는 장비 그룹을 서로 분리할 수 있습니다.

예를 들어 기업에서는 사무용 컴퓨터, IP 전화기, 감시 카메라, 게스트 Wi-Fi, 생산 장비 및 관리 서버를 서로 다른 VLAN으로 분리할 수 있습니다. 이는 보안성을 높이고 브로드캐스트 범위를 줄이며 관리를 간소화하고 업무 구역별로 차별화된 트래픽 정책을 적용할 수 있게 합니다.

서로 다른 VLAN 내 장비가 통신해야 할 때 3계층 스위치가 VLAN 간 라우팅을 제공합니다. 이는 기업 및 캠퍼스 네트워크에서 3계층 스위치의 가장 흔한 활용 사례 중 하나입니다.

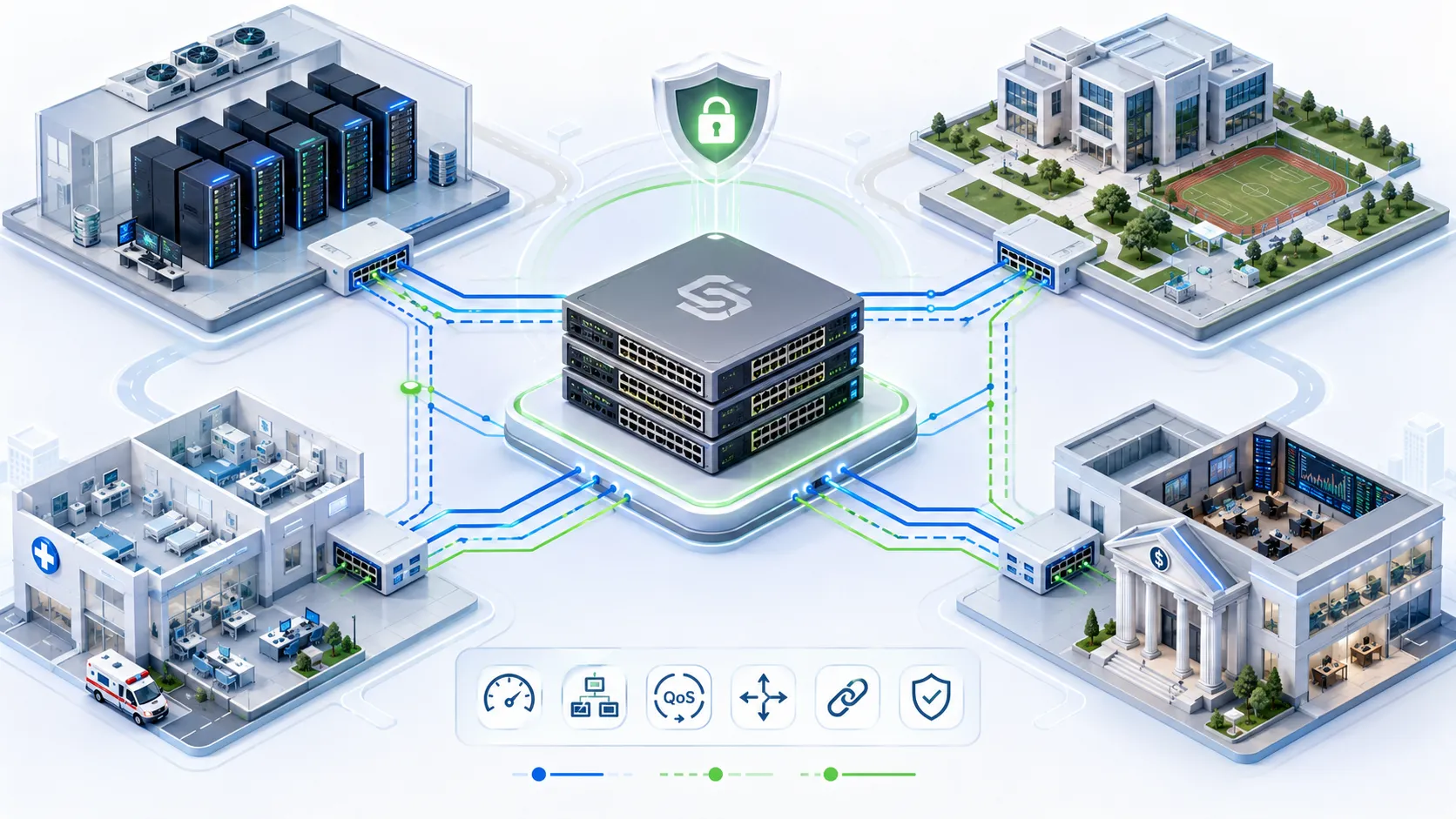

3계층 스위치 사용 분야

기업 코어 네트워크

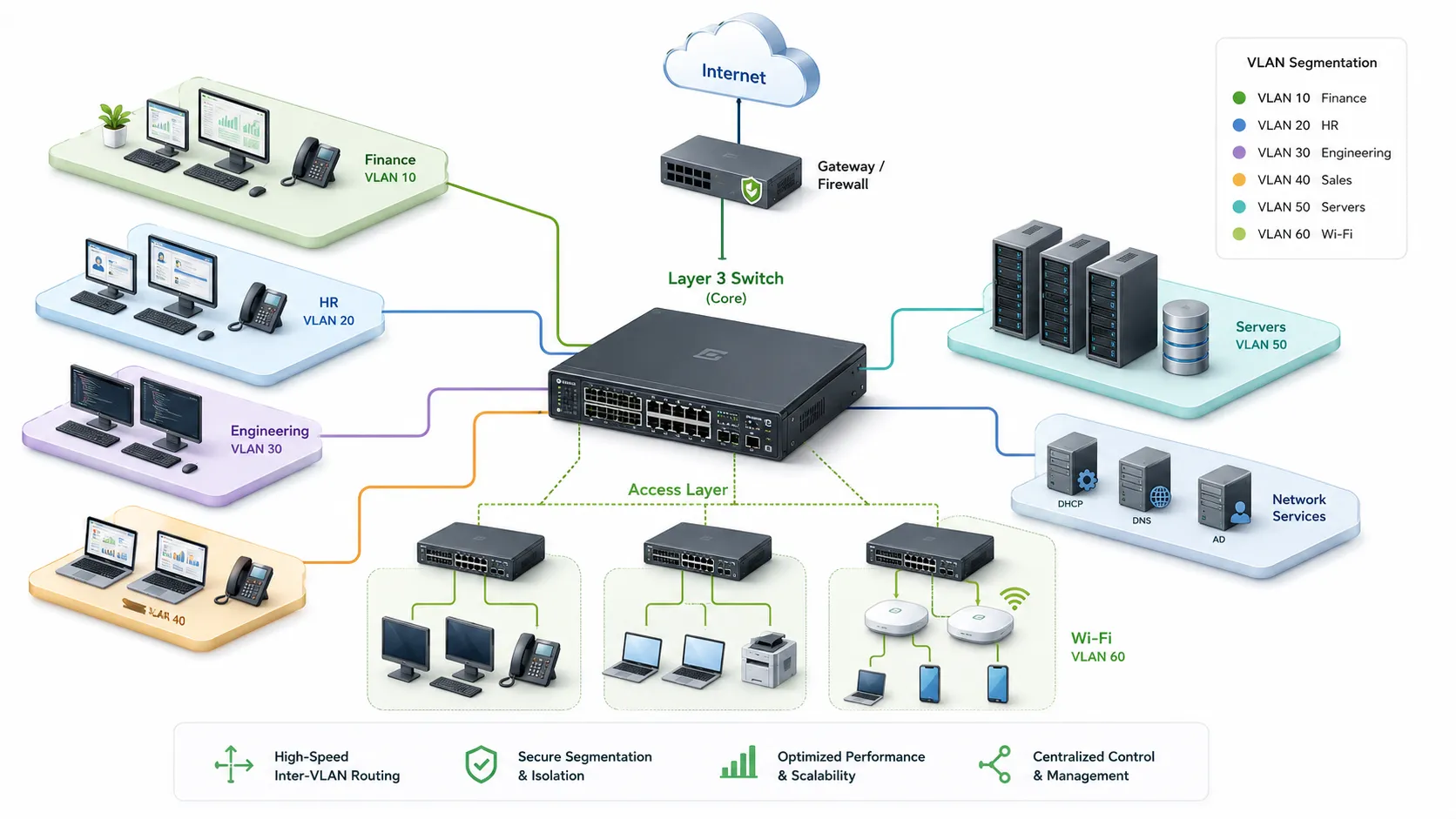

기업 네트워크에서 3계층 스위치는 주로 코어 계층 또는 집계 계층에 배포됩니다. 서로 다른 부서, 서비스 네트워크, 서버 구역, 무선 네트워크 및 인터넷 송출 장비를 연결합니다. 일반적인 기업 네트워크 설계는 코어 계층, 집계 계층, 접근 계층의 3계층 모델을 사용합니다.

이 모델에서 코어 계층은 보통 3계층 스위치를 이용해 고속 데이터 교환 및 서브넷 간 라우팅을 수행합니다. 접근 계층은 2계층 스위치를 사용해 데스크톱 단말기, IP 전화기, 카메라, 프린터, 무선 액세스 포인트 등 엣지 장비를 연결합니다.

통신사 및 메트로 네트워크

통신사 네트워크에서 3계층 스위치는 메트로 에지 노드, 기업 전용 회선 접속 지점 및 서비스 집계 위치에 사용될 수 있습니다. 유연한 VLAN 분리, 정책 기반 라우팅, 고속 전달 및 고객·서비스 유형별 확장 가능한 접속 환경을 제공합니다.

데이터센터

데이터센터는 낮은 지연 시간, 높은 처리량 및 확장 가능한 서버 상호 연결을 요구합니다. 현대 데이터센터는 수천 대의 서버, 가상화 호스트, 스토리지 시스템, 컨테이너 및 서비스 클러스터로 구성될 수 있습니다. 3계층 스위치는 더 평면적인 네트워크 아키텍처를 구축하고 전달 홉을 줄여 트래픽 효율을 개선합니다.

고성능 데이터센터 설계에서 3계층 스위칭 사용은 남북 트래픽 성능을 크게 개선할 수 있습니다. 관련 업계 데이터에 따르면 고성능 3계층 스위치를 적용한 데이터센터는 남북 트래픽 지연 시간을 40% 이상 줄일 수 있습니다.

캠퍼스, 병원 및 금융 네트워크

캠퍼스 네트워크, 병원 네트워크 및 금융 거래 시스템은 일반적으로 높은 신뢰성과 예측 가능한 성능을 요구합니다. 3계층 스위치는 이중화 링크, 빠른 수렴 및 QoS 정책을 지원해 업무 연속성과 서비스 안정성을 보호합니다.

병원에서는 네트워크 신뢰성이 의료 시스템, 간호 스테이션, 영상 의학 시스템, IP 통신 및 보안 시스템에 영향을 미칩니다. 금융 환경에서는 지연 시간과 안정성이 거래 시스템 및 업무 연속성에 중요한 영향을 줍니다. 캠퍼스 네트워크는 다수의 사용자와 장비에 대해 분할되고 관리 가능하며 확장 가능한 접속 환경을 필요로 합니다.

3계층 스위치 배포 아키텍처

잘 설계된 3계층 스위치 배포는 네트워크 역할을 명확한 계층으로 분리해야 합니다. 이는 네트워크 확장, 장애 해결, 보안 강화 및 유지보수를 용이하게 만듭니다.

접근 계층

접근 계층은 PC, IP 전화기, 카메라, 무선 액세스 포인트, 프린터, 산업용 단말기 및 IoT 장비 같은 엔드 장비를 연결합니다. 대부분의 네트워크에서는 주요 역할이 로컬 장비 접속이므로 여기에 2계층 스위치를 사용합니다.

집계 계층

집계 계층은 다수의 접근 스위치에서 발생한 트래픽을 수집합니다. 정책 적용, VLAN 집계, 이중화 상위 링크 제공 및 코어 라우팅을 위한 트래픽 준비 역할을 수행합니다. VLAN 간 라우팅 또는 정책 제어가 필요한 경우 여기에 3계층 스위치를 주로 사용합니다.

코어 계층

코어 계층은 주요 네트워크 구역 간 고속 전달을 담당합니다. 단순하고 빠르며 이중화되고 안정적인 구조를 갖춰야 합니다. 3계층 스위치는 라인 스피드 전달과 지능형 라우팅을 겸비하고 있어 이 계층에 자주 사용됩니다.

기술 선정 가이드

3계층 스위치 선택은 네트워크 규모, 트래픽 모델, 신뢰성 요구사항, 서비스 유형 및 미래 확장 계획을 기준으로 해야 합니다. 솔루션 설계에서 다음 요소가 특히 중요합니다.

전달 성능

스위치는 현재 및 미래 트래픽을 감당할 충분한 스위칭 용량과 패킷 전달 속도를 지원해야 합니다. 코어 또는 데이터센터 시나리오에서는 라인 스피드 3계층 전달이 필수로 요구되는 경우가 많습니다.

포트 속도 및 상위 링크 용량

현재 기업은 1G, 10G, 25G, 40G, 100G 인터페이스를 사용하며 고성능 네트워크는 400G/800G 인터페이스로 진화하고 있습니다. 상위 링크 용량은 서버 밀도, 사용자 규모, 서비스 트래픽 및 이중화 설계에 맞춰 계획해야 합니다.

라우팅 및 VLAN 기능

장비는 필요한 라우팅 프로토콜, VLAN 규모, VLAN 간 라우팅, ACL 정책, 멀티캐스트 기능 및 관리 기능을 지원해야 합니다. 대규모 네트워크는 OSPF, BGP, VRRP, 정책 기반 라우팅 및 고급 보안 제어 기능이 필요할 수 있습니다.

QoS 및 서비스 보장

음성, 영상, 제어 트래픽 및 업무 중요 응용 프로그램이 동일한 네트워크를 공유할 때 QoS는 매우 중요합니다. 3계층 스위치는 주요 트래픽을 분류하고 우선순위를 지정해 지연에 민감한 서비스의 안정성을 유지합니다.

이중화 및 빠른 수렴

네트워크 장애를 완전히 피할 수는 없지만 설계를 통해 서비스 중단을 최소화해야 합니다. 이중화 링크, 빠른 수렴, 링크 집계 및 적절한 라우팅 설계는 포트, 링크 또는 장비 장애 시 서비스 가용성을 유지하는 데 도움을 줍니다.

3계층 스위칭 미래 발전 방향

5G, IoT, 인공지능, 클라우드 컴퓨팅, 엣지 컴퓨팅, 영상 분석 및 산업 디지털화와 함께 네트워크 규모와 복잡성은 지속적으로 성장할 것입니다. 3계층 스위치는 더 고속화, 지능화, 관리 편의화 방향으로 진화할 것입니다.

첫 번째 방향은 대역폭 확장입니다. 400G, 800G 같은 인터페이스는 백본, 클라우드 및 데이터센터 네트워크에서 더욱 보편화될 것입니다. 두 번째 방향은 지능형 최적화로, AI 기반 트래픽 분석이 혼잡 식별, 이상 트래픽 예측, 라우팅 최적화 및 네트워크 운영 효율 향상에 기여합니다.

세 번째 방향은 클라우드 네이티브 및 자동화 관리입니다. 미래 스위치는 중앙화 플랫폼, API, 원격 측정, 의도 기반 네트워킹 및 자동 설정 시스템을 통해 관리되는 비중이 높아질 것입니다. 이는 수동 설정 오류를 줄이고 대규모 운영 효율을 높입니다.

미래의 3계층 스위치는 단순히 패킷 전달 속도만 빠른 것이 아니라 트래픽 패턴을 더 잘 파악하고 운영 데이터를 더 많이 제공하며 대규모 환경에서 관리가 더 용이해질 것입니다.

결론

3계층 스위치는 현대 네트워크 인프라에서 가장 중요한 장비 중 하나입니다. 2계층 스위칭 성능과 3계층 라우팅 지능을 결합해 네트워크가 로컬 트래픽과 서브넷 간 트래픽을 효율적으로 처리할 수 있게 합니다.

핵심 가치는 '한 번 라우팅하고 여러 번 스위칭'입니다. MAC 주소 테이블, 라우팅 테이블, VLAN 세분화, ASIC 하드웨어 전달, 라우팅 프로토콜 지원 및 QoS 기능을 갖춘 3계층 스위치는 기업 네트워크, 통신사 네트워크, 데이터센터, 캠퍼스, 병원 및 금융 시스템에 고속, 안전하고 확장 가능한 통신 환경을 제공합니다.

네트워크 트래픽이 증가하고 응용 프로그램이 더욱 복잡해짐에 따라 3계층 스위치는 라인 스피드 전달, 400G/800G 인터페이스, AI 기반 트래픽 최적화, 클라우드 네이티브 관리 및 자동화 운영 방향으로 지속 진화할 것입니다. 네트워크 설계자에게 3계층 스위칭에 대한 이해는 신뢰성 있고 미래 확장에 대비된 네트워크 인프라 구축의 필수 요소입니다.

자주 묻는 질문(FAQ)

3계층 스위치란 무엇인가요?

3계층 스위치는 2계층 스위칭과 3계층 라우팅을 통합한 네트워크 장비입니다. 동일 네트워크 내에서는 MAC 주소 기반으로 트래픽을 전달하고 서로 다른 서브넷 간에는 IP 주소 기준으로 트래픽을 라우팅합니다.

기존 라우터 대비 3계층 스위치의 주요 장점은 무엇인가요?

가장 큰 장점은 2계층 스위칭의 고성능과 3계층 라우팅의 지능을 결합한 점입니다. ASIC 하드웨어를 활용해 매우 낮은 지연 시간과 라인 스피드에 가까운 성능으로 라우팅을 수행합니다.

'한 번 라우팅하고 여러 번 스위칭'의 의미는 무엇인가요?

최초 서브넷 간 패킷은 라우팅 의사결정을 거치지만 동일 경로를 사용하는 후속 패킷은 고속 스위칭 로직으로 전달됨을 의미합니다. 이는 반복적인 서브넷 간 통신 효율을 높여줍니다.

3계층 스위치는 VLAN을 지원하나요?

네. 3계층 스위치는 기본적으로 VLAN 세분화 및 VLAN 간 라우팅을 지원합니다. 하나의 물리 네트워크를 다수의 논리 네트워크로 분할하면서 상호 간 제어된 통신을 가능하게 합니다.

3계층 스위치는 주로 어디에 사용되나요?

고속 라우팅과 안정적인 트래픽 분리가 필요한 기업 코어 네트워크, 집계 계층, 캠퍼스 네트워크, 병원, 금융 시스템, 통신사 접속 네트워크 및 데이터센터에 널리 사용됩니다.

3계층 스위치의 미래 동향은 무엇인가요?

3계층 스위치는 400G/800G 같은 고속 인터페이스, AI 기반 트래픽 최적화, 클라우드 네이티브 관리, 원격 측정 및 네트워크 자동화 운영 방향으로 발전하고 있습니다.
