산업 통신, 자동화, 철도 운송, 의료 장비, 해양 시스템, 러기드 현장 장치에서 커넥터는 단순한 작은 부품이 아닙니다. 신호 안정성, 전원 전송, 장치 신뢰성, 유지보수 효율, 장기적인 시스템 성능에 직접 영향을 줍니다. 항공 커넥터는 원형 커넥터라고도 하며, 안전한 물리적 잠금, 안정적인 전기 접촉, 강한 환경 보호 성능을 제공하기 때문에 까다로운 환경에서 널리 사용됩니다.
“항공 커넥터”라는 이름은 1930년대 군용 항공기 제조 산업에서 유래했습니다. 이 커넥터는 원래 항공 분야를 위해 개발되었으며, 당시 진동, 공간 제한, 신호 신뢰성, 혹독한 운용 조건은 더 신뢰할 수 있는 연결 방식을 요구했습니다. 오늘날 같은 개념은 산업 자동화, 통신, 군사 장비, 의료 장치, 철도 시스템, 옥외 엔지니어링 프로젝트에 널리 적용되고 있습니다.
산업 시스템에서 러기드 커넥터가 중요한 이유
많은 산업 프로젝트에는 옥외 구역, 장비실, 차량, 생산 라인, 운송 시스템, 제어반, 혹독한 현장 환경에 설치되는 장치가 포함됩니다. 일반 커넥터는 진동, 먼지, 물, 온도 변화, 반복적인 체결에 장기간 노출되면 헐거워지거나 부식되거나 손상되거나 불안정해질 수 있습니다.
항공 커넥터는 이러한 실제 문제를 해결하도록 설계되었습니다. 원형 구조, 잠금 메커니즘, 밀폐 하우징, 고품질 접점 설계는 장비, 케이블, 센서, 제어 모듈, 무전 장치, 게이트웨이, 산업 단말 간에 더 신뢰성 높은 연결을 만드는 데 도움이 됩니다.
시스템 통합업체에게 이는 연결 장애 감소, 더 쉬운 유지보수, 더 나은 장기 신뢰성을 의미합니다. 통신 중단이나 신호 손실이 안전과 운영에 영향을 줄 수 있는 프로젝트에서는 커넥터 품질이 전체 시스템 설계의 일부가 됩니다.
커넥터 구조와 기본 동작 원리
항공 커넥터는 일반적으로 플러그, 소켓, 접촉 핀, 셸, 잠금 구조, 실링 부품, 케이블 연결 부품으로 구성됩니다. 접촉 핀은 전원, 데이터, 제어 신호 또는 오디오 신호를 전송하는 데 사용됩니다. 셸은 내부 접점을 보호하고 기계적 강도를 제공합니다.
항공 커넥터는 대개 원형이기 때문에 원형 커넥터라고도 불립니다. 핀 수, 크기, 접점 배열, 재질, 보호 등급에 따라 다양하게 설계할 수 있습니다. 일부 커넥터는 저전압 신호 전송에 사용되고, 다른 커넥터는 전원 공급, 데이터 전송, 무선 연결, 제어 신호 또는 전원과 신호의 혼합 용도에 사용됩니다.
연결은 보통 플러그와 소켓을 올바르게 정렬하고 커넥터를 삽입한 뒤 기계적으로 잠그는 방식으로 완료됩니다. 이 잠금 구조는 진동, 당김, 이동으로 인한 우발적인 분리를 방지하는 데 도움이 됩니다.
핀 수는 중요하지만 유일한 요소는 아니다

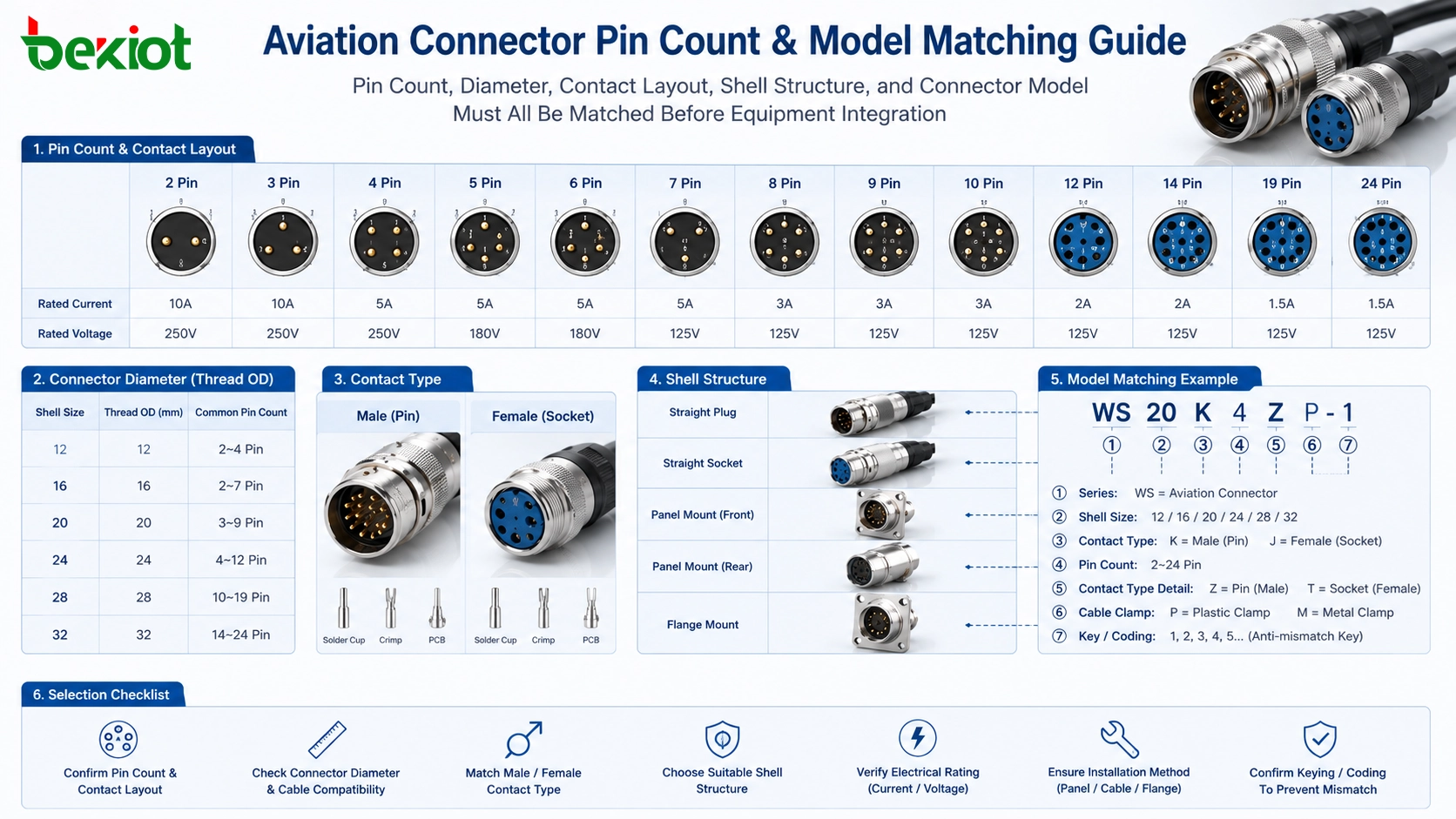

항공 커넥터는 코어 수 또는 핀 수에 따라 분류할 수 있습니다. 일반적인 예로는 2핀, 3핀, 4핀, 9핀 커넥터가 있으며, 일부 산업용 커넥터는 훨씬 더 많은 접점을 가질 수 있습니다. 올바른 핀 수는 장비 인터페이스와 필요한 신호 기능에 맞아야 합니다.
예를 들어 무선 게이트웨이, 통신 단말, 제어 박스 또는 산업 장치는 오디오, 제어, 전원 또는 신호 접속을 위해 9핀 항공 커넥터를 사용할 수 있습니다. 그러나 핀 수만으로 커넥터를 선택하는 것은 충분하지 않습니다. 두 커넥터가 모두 9핀 항공 커넥터라도 직경, 핀 배열, 셸 크기, 잠금 방식, 제조 표준이 다를 수 있습니다.
프로젝트 납품을 위해서는 구체적인 커넥터 모델을 반드시 확인해야 합니다. 핀 수만 맞추면 설치 실패, 접촉 불량 또는 케이블 조립체 불일치가 발생할 수 있습니다. 산업 통신 프로젝트에서 맞춤형 케이블을 설계하거나 커넥터를 교체할 때 중요한 세부 사항입니다.
프로젝트에서 사용되는 표준과 형상
항공 커넥터는 다양한 표준과 설계 제품군에 따라 제조될 수 있습니다. 일부 커넥터는 독일 DIN 관련 표준을 따르고, 다른 커넥터는 MIL-Spec과 같은 군용 규격에 따라 설계됩니다. 표준은 기계 치수, 접점 배열, 잠금 구조, 재료 요구 사항, 적용 적합성에 영향을 줍니다.
실제 프로젝트에서는 장비 인터페이스 요구 사항, 환경 조건, 케이블 유형, 신호 유형, 설치 공간, 유지보수 방식에 따라 커넥터 표준을 선택해야 합니다. 소형 장비에는 마이크로 항공 커넥터가 적합할 수 있고, 더 높은 전류, 더 많은 접점 또는 러기드 옥외 사용에는 더 큰 커넥터가 필요할 수 있습니다.
따라서 커넥터 확인은 프로젝트 설계 초기 단계에 포함되어야 합니다. 설치 단계까지 커넥터를 무시하면 케이블 불일치, 시운전 지연, 추가 맞춤 비용 또는 신뢰성 낮은 현장 운용이 발생할 수 있습니다.
안정적인 물리적 및 전기적 연결
항공 커넥터의 큰 장점 중 하나는 신뢰성 있는 물리적 및 전기적 연결입니다. 접점은 대개 부식 방지 재료로 설계되며, 일부 접점은 우수한 전기 성능을 유지하기 위해 금도금 또는 기타 표면 처리를 사용할 수 있습니다.
이는 장기간 안정적인 신호 전송이 필요한 장치에 중요합니다. 접촉 불량은 간헐적인 오디오, 불안정한 데이터 전송, 제어 실패, 전원 차단 또는 시스템 경보를 유발할 수 있습니다. 고품질 항공 커넥터는 일정한 접촉 압력을 유지하고 연결 영역을 환경 손상으로부터 보호하여 이러한 위험을 줄입니다.
통신 장치, 무선 장비, 제어 시스템, 센서, 자동화 단말에서 이러한 안정적인 연결은 하나의 케이블 인터페이스만 보호하는 것이 아니라 전체 시스템의 신뢰성을 높이는 데 도움이 됩니다.
혹독한 환경을 위한 보호
많은 항공 커넥터는 방수 및 방진 구조로 설계됩니다. 일부 모델은 IP67 또는 그 이상의 보호 등급에 도달할 수 있어 옥외 장비, 산업 플랜트, 현장 통신 시스템, 교통 애플리케이션, 먼지, 습기 또는 비에 노출되는 장비에 적합합니다.
혹독한 환경에서는 커넥터 실링이 특히 중요합니다. 물이나 먼지가 접촉 영역에 들어가면 부식, 단락, 신호 품질 저하 또는 장비 고장이 발생할 수 있습니다. 보호형 항공 커넥터는 이러한 위험을 줄이고 장치의 장기 안정성을 향상시킵니다.
하우징 재질도 중요합니다. 항공 커넥터는 기계적 충격, 케이블 인장, 진동, 까다로운 설치 환경을 견디기 위해 강한 금속 셸 또는 고강도 플라스틱 하우징을 사용하는 경우가 많습니다.
설치 및 유지보수 효율
항공 커넥터는 신뢰성만을 위해 설계된 것이 아닙니다. 많은 모델은 설치와 유지보수를 더 쉽게 하도록 설계됩니다. 빠른 잠금 메커니즘, 명확한 정렬 구조, 플러그와 소켓 설계는 기술자가 장비를 더 효율적으로 연결하고 분리하도록 돕습니다.
이는 장치가 정기 점검, 교체 또는 현장 유지보수를 필요로 하는 프로젝트에 유용합니다. 매번 장비 외함을 열거나 단자를 다시 배선하는 대신, 기술자는 항공 커넥터를 분리하고 장치 또는 케이블을 교체하여 더 빠르게 운용을 복구할 수 있습니다.
대규모 산업 프로젝트에서는 유지보수 시간을 줄이고 예비 부품 관리를 단순화할 수 있습니다. 또한 옥외 단말, 게이트웨이, 제어 박스, 무선 장치, 모바일 장비의 유지보수성도 향상됩니다.

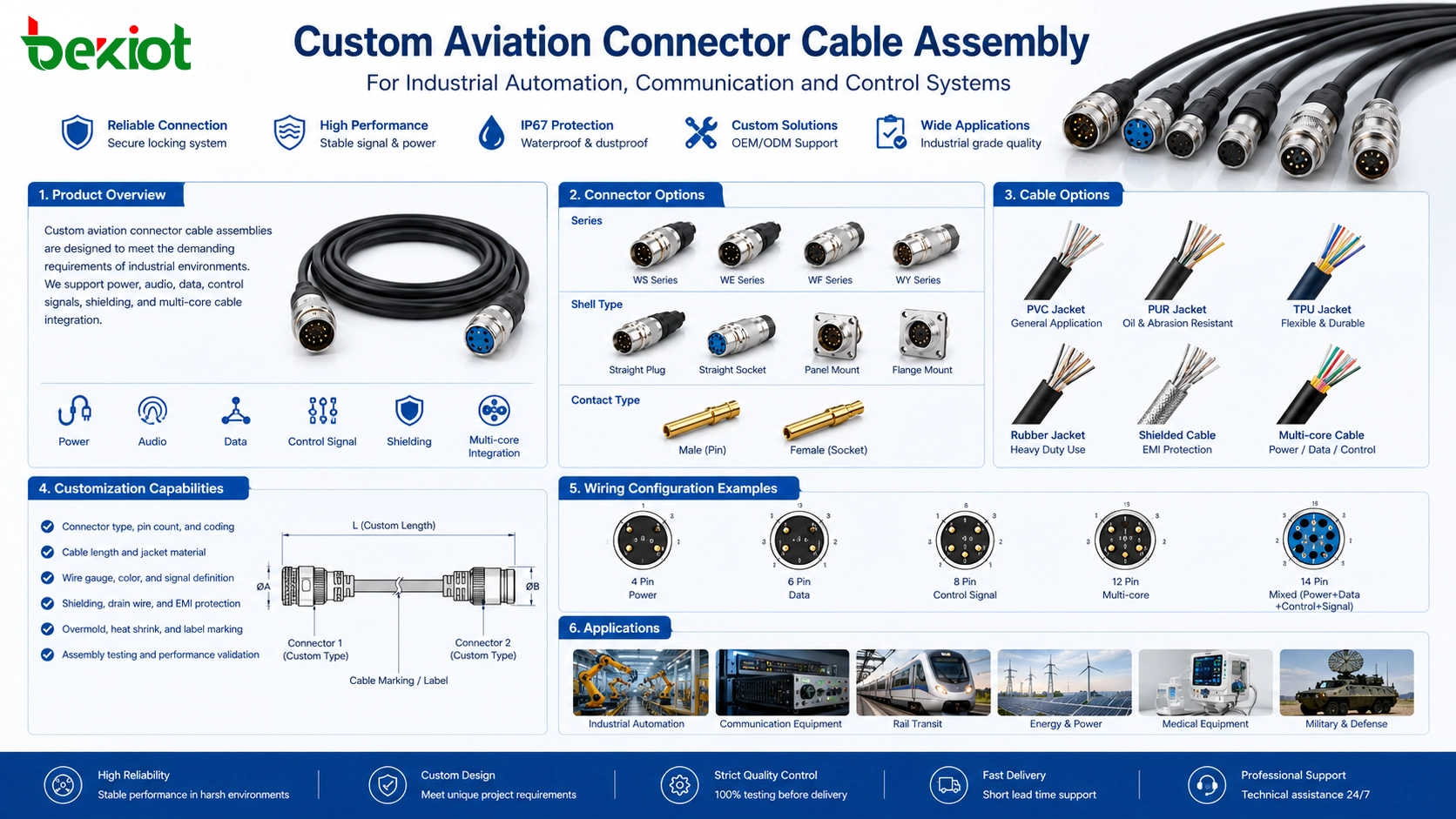

케이블 호환성과 맞춤 조립
항공 커넥터는 동축 케이블, 다심 케이블, 차폐 케이블, 제어 케이블, 일부 특수 설계의 광섬유 등 다양한 케이블 유형과 함께 사용할 수 있습니다. 이를 통해 다양한 신호 유형과 적용 요구 사항을 지원할 수 있습니다.
통신 및 자동화 프로젝트에서는 맞춤형 케이블 조립이 필요한 경우가 많습니다. 커넥터는 장치 인터페이스에 맞아야 하고, 케이블은 전송 요구 사항에 맞아야 합니다. 케이블 제작 전에 오디오, 데이터, 전원, 제어, 차폐 요구 사항을 모두 고려해야 합니다.
일부 설계에서 항공 커넥터는 모듈식 또는 맞춤형 접점 배열도 지원합니다. 이를 통해 프로젝트 팀은 하나의 고정 인터페이스 구조에 제한되지 않고 특정 장치 기능에 기반한 커넥터 솔루션을 만들 수 있습니다.
이 커넥터 솔루션이 적합한 분야
항공 커넥터는 기계적 강도, 환경 보호, 전기적 신뢰성을 결합하므로 많은 산업에 적합합니다. 산업 자동화에서는 센서, 제어 모듈, 로봇, 생산 장비, 현장 단말에 사용할 수 있습니다. 통신 시스템에서는 무선 장비, 게이트웨이, 제어 패널, 비상 장치, 옥외 단말을 연결할 수 있습니다.
철도 및 운송 프로젝트에서 항공 커넥터는 장비 인터페이스를 진동, 먼지, 장기 옥외 노출로부터 보호하는 데 도움이 됩니다. 의료 장비에서는 안정적인 신호 및 전원 연결이 장치 신뢰성을 지원합니다. 해양 탐사, 옥외 모니터링, 군사 관련 시스템, 러기드 엔지니어링 프로젝트에서는 밀폐되고 내구성 있는 커넥터가 필요한 경우가 많습니다.
가장 큰 가치는 커넥터를 사후 부품이 아니라 시스템 설계의 일부로 선택할 때 나타납니다. 핀 수, 접점 배열, 표준, 셸 재질, 보호 등급, 케이블 유형, 유지보수 방식은 함께 계획되어야 합니다.
프로젝트 가치
첫 번째 가치는 신뢰성입니다. 항공 커넥터는 진동, 먼지, 물, 반복 작업이 일반 커넥터에 영향을 줄 수 있는 환경에서 안정적인 물리적 및 전기적 연결을 유지하도록 돕습니다.
두 번째 가치는 보호입니다. 방수 및 방진 설계와 적절한 모델에서 IP67 또는 그 이상의 보호 등급을 통해 항공 커넥터는 옥외 및 까다로운 산업 애플리케이션에 적합합니다.
세 번째 가치는 유연성입니다. 다양한 핀 수, 크기, 표준, 케이블 유형, 맞춤 배열을 통해 항공 커넥터는 여러 산업 및 통신 장비에 적용될 수 있습니다.
네 번째 가치는 유지보수성입니다. 빠른 연결, 명확한 인터페이스 매칭, 러기드 구조는 유지보수 난이도를 낮추고 현장 서비스 효율을 향상시킵니다.
산업 및 통신 프로젝트에서 신뢰할 수 있는 커넥터는 시스템 안정성의 일부입니다. 올바른 항공 커넥터를 선택하면 신호 품질, 전원 전송, 장치 운용, 장기 유지보수를 보호하는 데 도움이 됩니다.
자주 묻는 질문
핀 수가 같은 두 항공 커넥터는 항상 함께 사용할 수 있습니까?
아니요. 같은 핀 수가 호환성을 보장하지 않습니다. 직경, 핀 배열, 셸 구조, 잠금 방식, 표준, 정확한 모델도 일치해야 합니다.
프로젝트에서 플라스틱 셸 대신 금속 셸을 사용해야 하는 경우는 언제입니까?
장치가 강한 진동, 충격, 전자기 간섭, 옥외 노출 또는 까다로운 산업 조건에 직면할 때 일반적으로 금속 셸이 선호됩니다. 플라스틱 셸은 더 가벼운 용도나 무게에 민감한 애플리케이션에 적합할 수 있습니다.
모든 프로젝트에 IP67 보호가 필요합니까?
아니요. IP67 또는 그 이상의 보호는 옥외, 습한, 먼지가 많은, 혹독한 환경에서 중요합니다. 실내 제어반이나 보호된 장비실에는 항상 동일한 보호 등급이 필요하지 않을 수 있습니다.
맞춤형 케이블을 주문하기 전에 어떤 정보를 확인해야 합니까?
프로젝트 팀은 커넥터 모델, 핀 정의, 케이블 길이, 차폐 요구 사항, 신호 유형, 전류 수준, 설치 환경, 커넥터에 방수 또는 내진 성능이 필요한지 여부를 확인해야 합니다.
항공 커넥터가 전원과 신호를 모두 전송할 수 있습니까?
예. 많은 항공 커넥터는 전원, 신호, 오디오, 제어 또는 혼합 전송용으로 설계될 수 있습니다. 구체적인 성능은 접점 설계, 핀 배열, 케이블 사양, 전기 정격에 따라 달라집니다.
