AC 접촉기는 모터, 펌프, 컴프레서, 히터, 조명 부하, 산업 장비와 같은 부하의 전원을 연결하거나 차단하는 전기 제어식 스위칭 장치입니다. 실제 제어반에서 접촉기는 전원 회로와 제어 회로를 분리합니다. 주 접점은 부하 전류를 흐르게 하고, 코일과 보조 접점은 푸시 버튼, 릴레이, PLC 출력 또는 보호 장치가 부하를 안전하고 예측 가능하게 기동·정지하도록 합니다.

AC 접촉기 배선도는 이러한 요소들이 어떻게 연결되는지 보여 줍니다. 일반적인 도면에는 입력 라인 단자, 출력 부하 단자, 코일 단자, 과부하 릴레이, 기동 및 정지 장치, 인터록 또는 자기유지 제어에 사용되는 선택형 보조 접점이 표시됩니다. 이 구조를 이해하는 것은 설치, 유지보수, 고장 추적, 안전한 제어반 설계에 중요합니다.

동시에 접촉기 배선은 표시된 단자에 전선을 연결하는 것만을 의미하지 않습니다. 올바른 배선은 코일 전압, 부하 종류, 제어 전원, 단락 보호, 과부하 보호, 제조사의 정확한 회로도에 따라 달라집니다. 따라서 실제 설치는 일반 배선 원칙뿐 아니라 장치 데이터시트와 프로젝트 도면을 반드시 따라야 합니다.

일반 배선도는 접촉기 회로의 로직을 이해하는 데 유용하지만, 최종 설치는 사용 장치의 정확한 단자 배열, 코일 정격 및 보호 요구 사항을 따라야 합니다.

기본 AC 접촉기 설치는 부하용 전원 경로와 코일 및 동작 로직을 위한 저전력 제어 경로를 함께 구성합니다.

AC 접촉기 배선도가 보여 주는 내용

전원 단자와 부하 단자

배선도의 첫 부분은 주 전원 경로를 보여 줍니다. 많은 IEC 방식 접촉기에서 입력 전원은 라인 측에 1L1, 3L2, 5L3와 같이 표시되고, 출력 측은 2T1, 4T2, 6T3로 표시됩니다. 접촉기 코일이 여자되면 주 접점이 닫혀 라인 측과 부하 측을 연결합니다. 코일 전원이 제거되면 주 접점이 열려 부하를 차단합니다.

3상 모터 제어에서는 이 전원극이 일반적으로 과부하 릴레이를 거쳐 모터에 전원을 공급합니다. 소형 또는 단상 애플리케이션에서는 더 적은 극을 사용할 수 있지만, 논리는 동일합니다. 전원은 공급 측으로 들어오고, 접촉기가 동작할 때만 부하 측으로 나갑니다.

따라서 전원 회로는 항상 제어 회로와 분리해서 읽어야 합니다. 대전류 경로는 부하가 어떻게 스위칭되는지 보여 주고, 제어 경로는 접촉기를 열거나 닫게 하는 조건을 보여 줍니다.

코일 단자와 보조 접점

배선도의 두 번째 부분은 제어 회로입니다. 많은 접촉기에서 코일 단자는 A1과 A2로 표시됩니다. 이 두 단자에 올바른 제어 전압을 인가하면 코일이 여자되고 접촉기의 상태가 변합니다. 일부 DC 코일 모델에서는 극성이 표시될 수 있지만, AC 코일에서는 코일 정격 전압과 제어 전압이 일치하는지가 핵심입니다.

많은 접촉기에는 보조 접점도 있습니다. 일반적인 예로는 상시 개방 보조 접점 13/14와 상시 폐쇄 보조 접점 21/22가 있습니다. 이 접점들은 모터나 히터의 주 전류를 흘리는 것이 아니라, 제어 회로에서 피드백, 인터록, 표시, 유지 로직에 사용됩니다.

일반적인 3선식 기동/정지 회로에서는 상시 개방 보조 접점을 기동 버튼과 병렬로 연결하여 자기유지 또는 홀딩 경로를 만듭니다. 코일이 여자되고 보조 접점이 닫히면, 기동 버튼에서 손을 떼도 접촉기는 정지 버튼이나 보호 접점이 회로를 열 때까지 계속 여자 상태를 유지합니다.

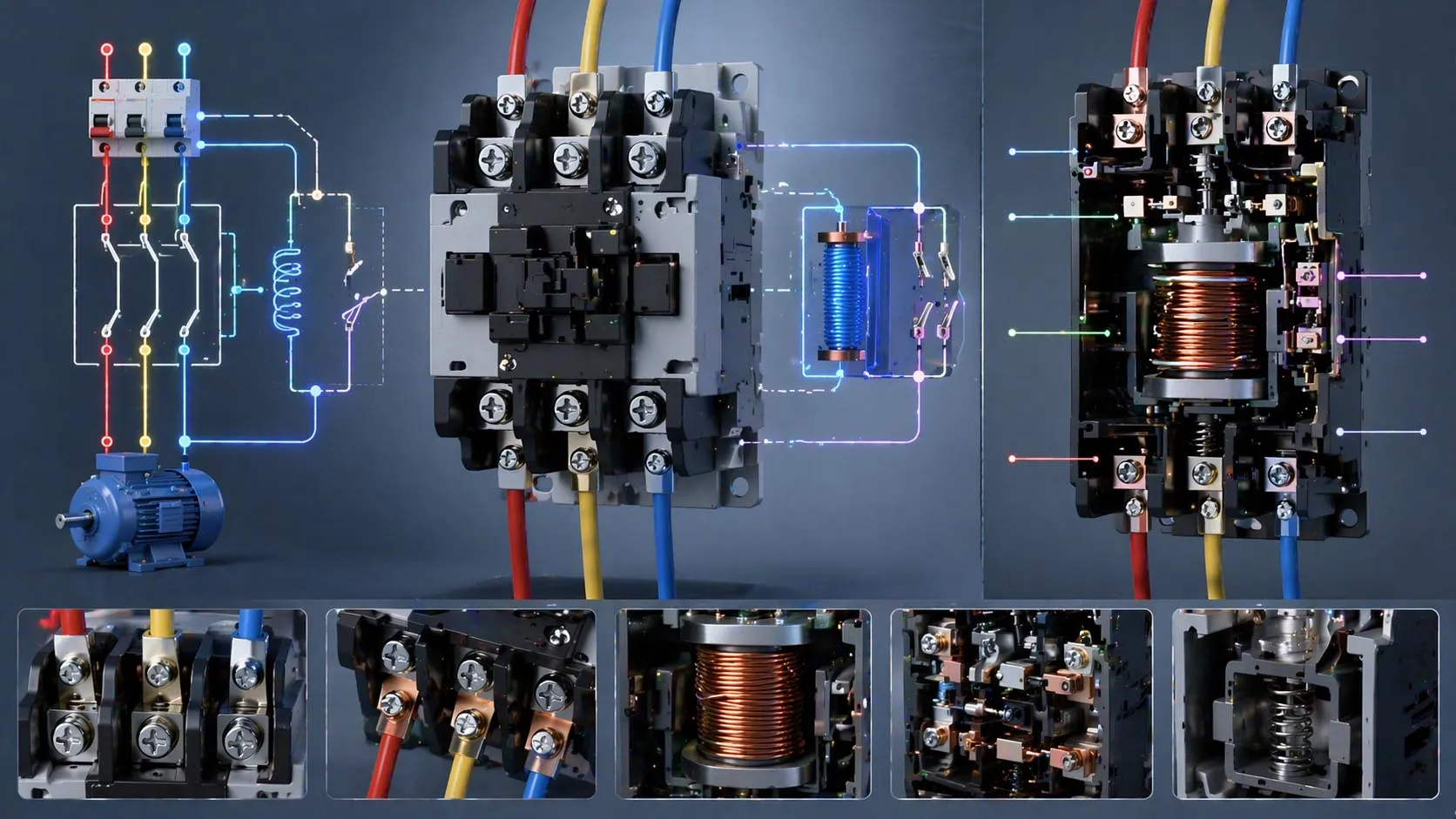

대부분의 배선도는 단자 식별에서 시작하여 설치자가 코일, 전원 및 보조 기능을 정확하게 구분할 수 있게 합니다.

AC 접촉기 회로의 기본 동작 원리

코일이 주 접점을 동작시키는 방식

AC 접촉기의 동작 원리는 간단합니다. 제어 회로가 A1과 A2에 올바른 전압을 보내면 전자 코일이 가동 접점 어셈블리를 끌어당깁니다. 그러면 주 접점이 닫히고, 설계에 따라 보조 접점의 상태도 동시에 바뀝니다. 코일 전원이 제거되면 스프링 힘이 접촉기를 정상 상태로 되돌립니다.

이 구조는 저전력 제어 신호로 훨씬 큰 전력의 부하를 스위칭할 수 있게 합니다. 또한 푸시 버튼 스테이션, 온도조절기, PLC 출력, 타이머 릴레이, 안전 릴레이, 플로트 스위치 및 원격 제어 장치를 통해 모터와 장비를 제어하면서도 전체 부하 전류를 제어 부품으로 통과시키지 않아도 됩니다.

코일은 동작 요소이므로 제어 회로도 전원 회로만큼 신중하게 배선해야 합니다. 코일 전압이 잘못되면 접촉기가 떨리거나 과열되거나 흡입되지 않거나 손상될 수 있습니다.

표준 기동/정지 회로 구성 방식

일반적인 접촉기 배선 방법은 상시 폐쇄 정지 버튼, 상시 개방 기동 버튼, 과부하 릴레이의 상시 폐쇄 보조 접점, 상시 개방 자기유지 보조 접점을 사용합니다. 기본 로직에서 제어 전원은 정지 접점과 과부하 접점을 통과한 뒤 기동 버튼을 거쳐 A1으로 들어가고, A2는 제어 전원의 반대쪽으로 돌아갑니다.

기동 버튼을 누르면 코일이 여자됩니다. 동시에 자기유지 접점이 닫혀 기동 버튼을 우회하는 병렬 경로를 만듭니다. 따라서 버튼을 놓아도 접촉기는 계속 여자됩니다. 정지 버튼을 누르거나 과부하 릴레이가 트립되면 제어 경로가 열리고 접촉기가 떨어집니다.

이 방식은 단순하고 신뢰성이 높으며 문제 해결이 쉬워 널리 사용됩니다. 또한 운전자 제어, 과부하 보호, 부하 스위칭을 회로 내에서 명확히 분리합니다.

접촉기만으로 모터가 보호되는 것은 아닙니다. 대부분의 모터 회로에서는 단락 보호와 과부하 보호를 별도로 추가하고 접촉기 정격과 조정해야 합니다.

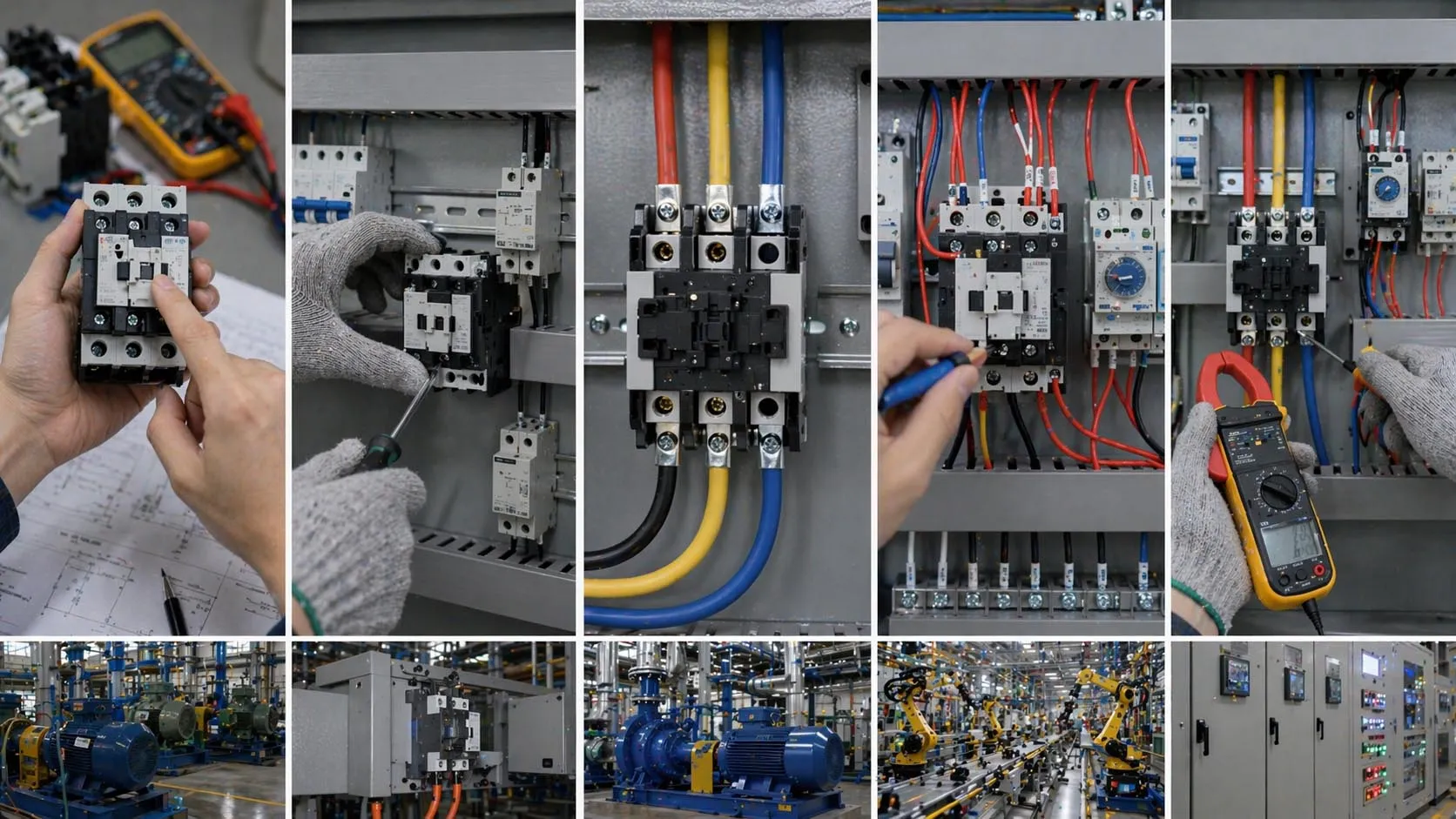

일반적인 AC 접촉기 배선 단계

1단계: 장치 정격과 코일 전압 확인

배선 전에 설치자는 접촉기 유형, 코일 전압, 극 구성, 정격 전류, 사용 카테고리, 보조 블록이나 기계식 인터록 같은 액세서리를 확인해야 합니다. 코일 전압은 특히 중요합니다. 제어 회로는 패널 설계에 따라 24 V AC, 24 V DC, 110 V AC, 120 V AC, 220–240 V AC 또는 기타 값을 사용할 수 있습니다.

이 단계에서는 과부하 릴레이가 접촉기에 직접 장착되는지, 제어 변압기, PLC 릴레이 출력, 선택 스위치, 타이머 또는 인터록 접점 같은 추가 제어 부품이 포함되는지도 확인합니다.

2단계: 접촉기와 관련 장치 장착

접촉기는 제조사 지침에 따라 보통 DIN 레일 또는 패널 백플레이트에 장착해야 합니다. 동시에 과부하 릴레이, 단자대, 푸시 버튼, 보호 장치 및 배선 덕트를 배치하여 라인 배선, 부하 배선, 제어 배선이 명확하고 유지보수하기 쉽게 해야 합니다.

좋은 패널 레이아웃은 좋은 배선 실무의 일부입니다. 전원 도체와 제어 도체를 물리적으로 분리하면 유지보수가 쉬워지고 배선 오류가 줄어들며 향후 문제 해결이 간단해집니다. 또한 열 관리와 케이블 정리에 도움이 됩니다.

3단계: 주 전원 회로 배선

안전하게 전원을 차단하고 확인한 뒤, 주 전원 도체를 접촉기의 입력 라인 단자에 연결하고 출력 도체를 접촉기 또는 과부하 릴레이에서 부하로 연결합니다. 많은 모터 스타터 구성에서 라인은 먼저 접촉기로 들어가고, 접촉기 부하 측은 과부하 릴레이를 공급하며, 과부하 릴레이는 모터 단자를 공급합니다.

이 단계에서 도체 크기, 단자 조임 토크, 보호 협조, 상 순서는 장비 문서와 현지 전기 규정을 따라야 합니다. 목표는 단순히 경로를 완성하는 것이 아니라 스타터 조립체의 정격 용도에 맞게 완성하는 것입니다.

4단계: 제어 회로 배선

다음으로 제어 회로를 배선합니다. 간단한 예에서는 제어 전원에서 시작하여 상시 폐쇄 정지 버튼, 과부하 릴레이의 상시 폐쇄 보조 접점, 상시 개방 기동 버튼을 지나 A1 코일 단자로 연결됩니다. A2 단자는 제어 전원의 반대쪽으로 돌아갑니다.

3선식 제어를 사용하는 경우, 접촉기의 상시 개방 보조 접점을 기동 버튼과 병렬로 연결하여 자기유지 회로를 만듭니다. 표시등, 인터록, 타이머 접점 또는 PLC 허가 신호가 설계에 포함되면 회로도에 표시된 제어 순서에 따라 삽입합니다.

이 지점에서 배선의 정확성이 가장 중요합니다. 보조 접점 하나가 잘못 배치되거나 제어 전압 귀로가 잘못되면 회로가 시작되지 않거나 유지되지 않거나 정상적으로 정지하지 않을 수 있습니다.

5단계: 검사, 시험 및 시운전

전원을 투입하기 전에 모든 단자를 도면과 대조하고 지정 토크로 조여야 합니다. 설치자는 전선 식별, 절연 상태, 접지, 상 연속성, 과부하 설정, 접촉기 및 과부하 릴레이 조립체의 기계적 자유 동작을 확인해야 합니다.

시운전은 제어 회로 점검과 무부하 또는 제어된 부하 시험으로 시작해야 합니다. 정지 기능이 접촉기를 떨어뜨리는지, 유지 회로가 있을 때 기동 기능이 올바르게 유지되는지, 과부하 트립 경로가 의도대로 제어 회로를 여는지 확인합니다. 최종 시험에서는 떨림, 이상 소음, 과열 또는 모터 회전 방향 오류도 확인합니다.

성공적인 설치는 단자 연결만으로 이루어지지 않습니다. 정격 확인, 레이아웃 관리, 검사, 통제된 시운전이 함께 필요합니다.

일반적인 배선 방식

직입 기동 모터 스타터 배선

가장 흔한 접촉기 애플리케이션 중 하나는 직입 기동 모터 스타터입니다. 이 방식에서는 코일이 여자되면 접촉기가 모터에 전체 라인 전압을 인가합니다. 과부하 릴레이는 지속적인 과전류로부터 모터를 보호하고, 단락 보호는 적절한 상위 보호 장치가 담당합니다.

이 구성은 펌프, 팬, 컨베이어, 컴프레서 및 일반 산업용 모터에 대해 간단하고 효과적입니다. 전원 회로와 제어 회로를 명확하게 분리할 수 있기 때문에 배선도도 보통 읽기 쉽습니다.

정역 접촉기 배선

또 다른 일반적인 방식은 정역 제어입니다. 두 개의 접촉기와 기계적·전기적 인터록을 사용하여 두 상을 바꾸고 모터 회전 방향을 반전합니다. 이 설계에서는 두 접촉기가 동시에 닫히면 안 되므로 도면이 더 복잡합니다. 따라서 동시 여자 방지를 위해 보조 인터록 접점을 제어 회로에 추가합니다.

정역 회로는 효과적이지만 올바른 인터록 설계와 제조사 지침 없이 임의로 구성해서는 안 됩니다. 이 방식은 기본 비정역 스타터보다 더 많은 주의가 필요합니다.

PLC 또는 릴레이를 통한 접촉기 제어

현대식 패널에서는 접촉기가 수동 버튼뿐 아니라 PLC 출력, 제어 릴레이, 타이머 릴레이 또는 건물 자동화 신호로 제어되는 경우가 많습니다. 원리는 동일합니다. 외부 제어 장치가 코일 전원을 공급하거나 제거하고, 허가 조건과 보호 접점은 코일 회로와 직렬로 유지됩니다.

이는 자동화 시스템과의 통합을 쉽게 하지만, 유지보수 담당자가 고장이 전원 회로, 제어 하드웨어 또는 자동화 시퀀스 중 어디에 있는지 구분할 수 있도록 도면에 현장 배선과 제어 로직이 명확해야 합니다.

설치 팁 및 유지보수 점검

전원 배선과 제어 배선을 정리하기

명확하게 배선된 접촉기 설비는 유지보수가 쉽습니다. 라인 도체, 모터 도체, 소형 제어선은 깔끔하게 배선하고 일관되게 라벨링해야 합니다. 보조 접점, 과부하 접점, 코일 리드는 추측 없이 식별 가능해야 하며, 이는 진단 시간을 줄이고 향후 배선 오류 가능성을 낮춥니다.

가능하면 단자 번호, 압착 단자, 도체 색상, 부품 라벨에 대해 일관된 패널 표준을 따르는 것이 좋습니다. 좋은 문서는 단일 하드웨어 업그레이드보다 더 많은 다운타임을 줄일 수 있습니다.

과부하 릴레이 설정 확인

과부하 릴레이를 사용하는 경우, 추정이 아니라 모터의 전부하 전류와 보호 설계에 맞게 설정해야 합니다. 과부하 릴레이의 상시 폐쇄 보조 접점은 일반적으로 코일 회로에 배치되어 과부하 트립 시 코일 전원을 제거하고 접촉기를 열게 합니다. 잘못된 설정은 불필요한 트립 또는 보호 부족을 초래할 수 있습니다.

시운전 후에는 과부하 트립 경로가 의도대로 동작하는지, 재설정 절차가 유지보수 팀에 명확한지도 확인하는 것이 좋습니다.

발열, 떨림 및 접점 마모 점검

유지보수 시 기술자는 느슨한 단자, 변색, 과열, 코일 이상 소음, 접점 마모, 오염을 확인해야 합니다. 접촉기 떨림은 낮은 제어 전압, 약한 코일 전원, 느슨한 제어 배선 또는 잘못된 코일 선택을 의미할 수 있습니다. 단자 주변의 열 손상은 조임 토크 부족, 도체 과부하 또는 장치 용량 부족을 나타낼 수 있습니다.

접촉기는 전기기계식 장치이므로 정기 점검이 중요합니다. 마모된 보조 블록, 손상된 코일, 불량 단자를 생산 중단 전에 발견하면 많은 고장을 예방할 수 있습니다.

대부분의 접촉기 문제는 배선도 자체가 아니라 맞지 않는 코일 전압, 느슨한 단자, 잘못된 보호 설정 또는 설치 중 놓친 제어 회로 세부 사항에서 발생합니다.

AC 접촉기 배선의 적용 분야

모터 제어반

AC 접촉기는 펌프, 팬, 블로어, 컨베이어, 컴프레서, 공작기계용 모터 스타터 패널에서 널리 사용됩니다. 이러한 애플리케이션에서 배선도는 기동 로직, 과부하 보호, 제어 인터록, 유지보수 접근을 보여 주는 실용적인 지도 역할을 합니다.

HVAC 및 건물 시스템

HVAC 시스템에서 접촉기는 컴프레서, 콘덴서 팬, 공조기, 전기 히터 및 패키지 장비에 사용됩니다. 도면에는 종종 온도조절기, 압력 스위치, 시간 지연 및 안전 차단이 제어 회로에 포함됩니다.

산업 자동화 및 공정 장비

산업 자동화에서 접촉기는 견고한 개별 부하 스위칭이 필요한 곳에서 계속 사용됩니다. 제어반, 유틸리티 배전부, 기계 전원 분기, 가열 시스템, 수처리 시스템 및 공정 장비에서 제어 신호가 더 큰 AC 부하를 안전하게 스위칭해야 할 때 사용됩니다.

조명 및 전력 스위칭

접촉기는 조명 뱅크, 전기 가열 그룹, 콘덴서 뱅크 및 기타 반복 AC 부하를 스위칭하는 데도 널리 사용됩니다. 이러한 애플리케이션에서 배선도는 스위칭 로직, 제어 전압, 타이밍 및 보조 상태 피드백을 조정하는 데 도움이 됩니다.

FAQ

AC 접촉기와 릴레이의 차이는 무엇입니까?

접촉기는 일반적으로 모터, 히터, 대형 AC 회로와 같은 고전력 부하를 스위칭하도록 설계되고, 릴레이는 저전력 제어 기능에 많이 사용됩니다. 또한 접촉기는 모터 제어 조립체에서 과부하 릴레이와 보조 블록을 추가로 지원하는 경우가 많습니다.

접촉기에서 A1과 A2는 무엇을 의미합니까?

A1과 A2는 코일 단자입니다. 이 단자에 올바른 정격 제어 전압을 인가하면 접촉기가 여자되고 주 접점과 보조 접점의 상태가 변합니다.

주 단자는 일반적으로 어떻게 표시됩니까?

많은 IEC 방식 장치에서 입력 측은 1L1, 3L2, 5L3로 표시되고 출력 측은 2T1, 4T2, 6T3로 표시됩니다. 설치하는 제품의 실제 표시는 항상 확인해야 합니다.

왜 과부하 릴레이를 접촉기와 함께 배선합니까?

과부하 릴레이는 지속적인 과전류로부터 모터를 보호합니다. 일반적으로 상시 폐쇄 보조 접점이 접촉기 코일 회로에 배선되어 과부하 트립 시 코일이 무전압이 되고 모터가 정지됩니다.

제조사 도면 없이 접촉기를 배선할 수 있습니까?

아니요. 일반 도면은 회로 이해에 도움이 되지만, 실제 설치는 항상 제조사 회로도, 장치 정격 및 적용되는 전기 규정 요구 사항을 따라야 합니다.
