지하 유틸리티 터널은 일상적인 운영과 비상 대응을 모두 지원하기 위해 신뢰할 수 있는 음성 통신 시스템이 필요합니다. 주요 통로, 케이블 챔버, 파이프라인 챔버, 환기실, 펌프실, 접근 갱도, 횡단 통로 및 제어 센터 전반에 걸쳐 운영자들은 일상적인 방송, 구역별 호출, 일반 경보 및 대피 안내를 명확하고 신속하게 전달할 수 있는 통합 플랫폼이 필요합니다. 이러한 지하 환경에서 통신은 일일 유지보수를 위한 지원 도구일 뿐만 아니라 인력 안전, 제한 구역 관리 및 사고 대응의 중요한 부분이기도 합니다.
전문적인 PAGA 시스템은 공중 방송, 호출 및 일반 경보를 하나의 중앙 집중식 통신 플랫폼으로 결합합니다. 지하 유틸리티 터널의 경우 이 플랫폼은 운영자가 다양한 터널 구역과 장비 영역에 걸쳐 유지보수 공지, 안전 알림, 작업 조정 메시지, 긴급 경고 및 실시간 명령 지침을 발행하도록 돕습니다. 분산된 로컬 장치에 의존하는 대신, 이 솔루션은 지하 운영, 고장 대응 및 대피 지원을 위한 하나의 조정된 프레임워크를 만듭니다.
Becke Telcom은 혹독하고 임무에 중요한 환경을 위한 산업용 통신 솔루션을 제공합니다. 지하 유틸리티 터널의 경우 이 솔루션은 PAGA, 비상 인터콤, 산업용 전화, SIP 통신, 관제 조정 및 타사 시스템 연동을 일상적인 운영 및 유지보수(O&M)와 비상 이벤트를 위해 설계된 확장 가능한 지하 안전 통신 네트워크로 통합할 수 있습니다.
지하 유틸리티 터널은 대중 교통 터널이나 일반 건물 복도와 다릅니다. 이들은 프로젝트 설계에 따라 전력 케이블, 통신 케이블, 수도관, 배수 시스템 및 기타 지방 자치 또는 산업 서비스와 같은 중요 시설을 수용하기 위해 건설된 기술적 지하 환경입니다. 여러 생명선 서비스가 하나의 지하 통로 시스템을 공유할 수 있기 때문에 통신 플랫폼은 더 높은 규율과 명확한 구역 제어로 일상적인 운영과 비정상적인 사건 대응을 모두 지원해야 합니다.
지하 유틸리티 터널의 일상적인 작업에는 종종 통로의 여러 구역에 걸친 순찰 점검, 유지보수 조정, 허가 기반 접근, 장비 서비스 및 계약자 활동이 포함됩니다. 동시에 지하 운영은 밀폐 또는 반밀폐 공간 조건, 제한된 가시성, 긴 대피 경로 및 연기, 열, 가스, 홍수 또는 환기 관련 위험에 대한 가능한 노출을 수반합니다. 이러한 현실은 기본적인 확성기 시스템으로는 불충분하게 만듭니다. 현장에는 변화하는 조건 중에 경고하고, 안내하며, 조정하고, 양방향 통신을 가능하게 하는 플랫폼이 필요합니다.
여러 기술 구역과 접근 지점이 있는 긴 지하 통로
분산된 지하 구역 전반에 걸친 일상적인 O&M 통신 필요
연기, 가스, 열, 홍수 또는 환기 관련 사고의 가능한 위험
지하 공간의 제한된 가시성 및 제한된 대피 경로
일대다 방송 및 양방향 비상 통신 모두에 대한 요구 사항
화재 경보, 가스 감지, 환기, CCTV 및 SCADA 플랫폼과 통합 필요
지하 유틸리티 터널에서 통신은 단순히 사람에게 도달하는 것이 아닙니다. 위험이 어디에 있는지, 어떤 조치를 취해야 하는지, 시간 압박 속에서 안전하게 이동하는 방법을 이해하도록 도와야 합니다.
PAGA 시스템은 일상적인 터널 운영 및 비상 대응을 위한 중앙 집중식 음성 통신 백본 역할을 합니다. 일상적인 공중 방송, 구역별 호출, 일반 경보 활성화, 사전 녹음된 비상 메시지 및 제어 센터의 실시간 운영자 방송을 지원합니다. 이는 터널 운영자가 올바른 우선순위로 올바른 지하 구역에 올바른 정보를 전달하는 데 도움이 됩니다.
실제 배치에서 PAGA 플랫폼은 일반적으로 더 광범위한 지하 터널 관리 프레임워크의 일부입니다. 화재 경보 시스템, 가스 감지 장치, 환기 제어, CCTV, 접근 제어, 산업용 전화, SIP 통신, SCADA 및 관제 플랫폼과 함께 작동할 수 있습니다. 이 통합 접근 방식을 통해 지하 통신은 독립형 오디오 계층으로 기능하는 대신 실제 터널 이벤트를 따를 수 있습니다.
중앙 제어 플랫폼은 구역 구성, 오디오 라우팅, 방송 일정, 우선순위 로직, 이벤트 처리 및 시스템 감독을 관리합니다. 일반적으로 유틸리티 터널 제어실, 모니터링 센터 또는 지정된 운영실에 설치됩니다. 중요 프로젝트의 경우 제어 계층은 가용성을 개선하고 단일 장애 지점 위험을 줄이기 위해 이중화 설계가 가능합니다.
호출 콘솔은 권한 있는 직원이 선택한 터널 구역 또는 전체 유틸리티 통로 네트워크에 실시간 방송을 할 수 있도록 합니다. 운영자 워크스테이션은 이벤트 검토, 경보 처리, 호출 감독 및 통신 관리를 지원할 수도 있습니다. 이러한 단말기는 일상적인 작업 조정과 비상 음성 명령 모두에 유용합니다.
오디오 출력 계층에는 산업용 증폭기와 분산형 확성기가 포함됩니다. 프로젝트 요구 사항에 따라 시스템은 통로 스피커, 벽걸이형 스피커, 혼 스피커 또는 지하 환경에 적합한 기타 산업용 스피커 유형을 사용할 수 있습니다. 적절한 구역 계획은 음성 가청도를 개선하고 관련 없는 구역 간의 불필요한 소리 전파를 줄이는 데 도움이 됩니다.

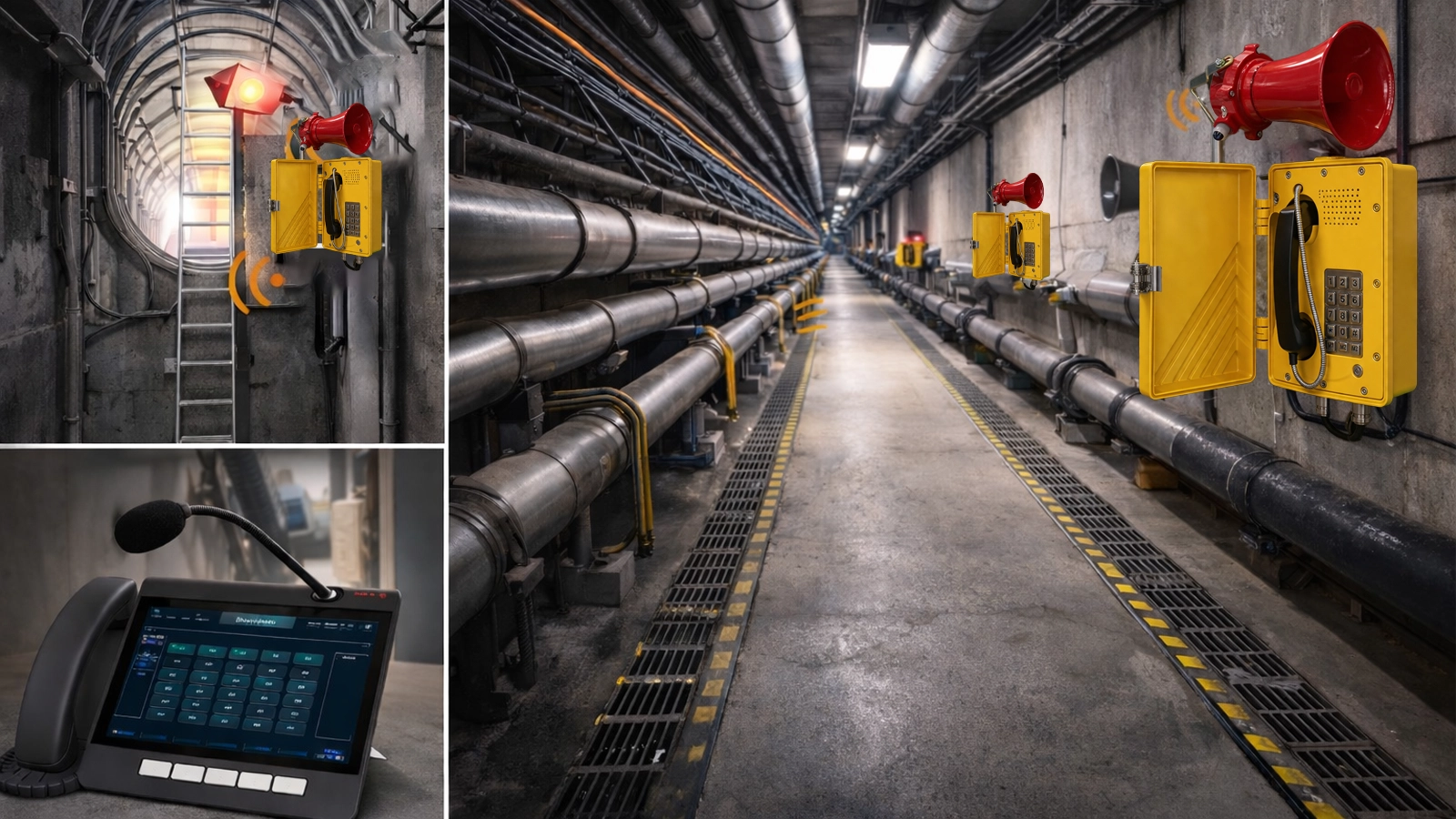

SOS 인터콤 스테이션, 산업용 전화 또는 SIP 기반 통신 단말기와 같은 비상 통신 종단점은 접근 갱도, 횡단 통로, 펌프실, 환기실, 기술 챔버, 대피 지점 및 기타 중요한 지하 위치에 설치할 수 있습니다. 이러한 장치는 현장 직원과 제어 센터 간의 직접적인 음성 통신을 지원합니다.
시스템은 실시간 방송, 호출 세션, 비상 호출, 경보 활성화 및 선택된 운영자 조치를 녹음할 수 있습니다. 이러한 기록은 사건 검토, 교육, 유지보수 검증 및 통신 추적성을 지원하는 데 도움이 됩니다.
인터페이스 모듈은 PAGA 플랫폼을 화재 경보, 가스 감지, 환기, CCTV, 접근 제어, SCADA, BMS, 산업용 전화 및 관제 도구와 같은 다른 터널 시스템에 연결합니다. 이는 통신 시스템을 실제 지하 운영 조건에 더 잘 반응하도록 만듭니다.
| 구성 요소 | 주요 역할 | 일반적인 배치 |
|---|---|---|
| 중앙 제어 플랫폼 | 구역 제어, 오디오 라우팅, 우선순위 관리, 시스템 감독 | 제어실, 모니터링 센터, 운영실 |
| 호출 콘솔 | 실시간 방송, 구역별 호출, 비상 음성 명령 | 운영자 책상, 관제 워크스테이션, 당직실 |
| 산업용 증폭기 및 스피커 네트워크 | 일상 방송, 경보 출력, 대피 메시징 | 주요 통로, 장비 챔버, 접근 경로, 기술실 |
| 비상 통신 단말기 | 양방향 통신 및 비상 호출 접근 | 접근 갱도, 횡단 통로, 펌프실, 대피 지점, 서비스 구역 |
| 인터페이스 모듈 | 화재 경보, 가스 감지, 환기, CCTV 및 SCADA와의 통합 | 시스템 계층, 장비실, 제어 플랫폼 |
시스템은 일상적인 음성 방송을 통해 일일 지하 운영을 지원합니다. 일반적인 용도에는 점검 공지, 유지보수 조정, 안전 알림, 임시 접근 제한, 작업 허가 방송 및 구역 기반 운영 메시지가 포함됩니다. 이는 음성만으로 감독하기 어려운 기술 지하 공간 전반의 통신 질서를 개선하는 데 도움이 됩니다.
다양한 터널 구역은 종종 다른 메시지가 필요합니다. 따라서 솔루션은 운영자가 관련 통로, 챔버 또는 작업 구역과만 통신할 수 있도록 구역 기반 호출을 지원합니다. 이는 통신 정확도를 향상시키고 다른 곳의 불필요한 방해를 줄입니다.
일반적인 방송 및 호출 구역은 다음과 같습니다:
주요 유틸리티 통로
케이블 챔버
파이프라인 챔버
펌프실
환기실
접근 갱도 및 진입 지점
횡단 통로
장비실
제어실
비상 집결 지점
심각한 사건이 발생하면 시스템은 터널 전체 또는 구역별 일반 경보를 트리거할 수 있습니다. 이는 화재, 연기 확산, 비정상 가스 감지, 환기 관련 경고, 홍수, 전기 결함, 제한 구역 통제 또는 조직적인 대피에 사용될 수 있습니다. 지하 환경은 종종 신속하고 구조화된 고도로 방향성 있는 대응을 필요로 하기 때문에 일반 경보 기능은 필수적입니다.
솔루션은 사전 녹음된 비상 메시지와 실시간 운영자 방송을 모두 지원합니다. 사전 녹음된 메시지는 속도와 일관성을 제공하는 반면, 실시간 호출은 상황이 변할 때 보다 구체적인 안내를 가능하게 합니다. 일반적인 비상 음성 콘텐츠에는 대피 지침, 위험 경고, 접근 제한 공지, 가스 경보 메시지, 환기 관련 경고 및 구조 조정 안내가 포함될 수 있습니다.
양방향 통신은 지하 유틸리티 터널에서 특히 중요합니다. 현장 직원은 도움을 요청하거나, 현지 상황을 확인하거나, 제어 센터로부터 직접 지침을 받아야 할 수 있습니다. 시스템은 지하 위치와 주 통신 위치 간의 비상 인터콤 또는 도움 지점 통신을 지원하여 사고 중 대응 속도를 높이고 불확실성을 줄일 수 있습니다.
권한 있는 운영자는 제어 센터 또는 관제실에서 하나의 구역, 여러 구역 또는 전체 터널 시스템에 실시간 메시지를 발행할 수 있습니다. 이는 사고가 빠르게 변화하고 표준 녹음 메시지로는 충분하지 않을 때 중요합니다. 실시간 호출은 운영자가 대피를 조정하고, 접근을 제한하며, 유지보수 대응을 관리하고, 지하 구조 활동을 보다 효과적으로 지원하는 데 도움이 됩니다.
시스템은 일상 방송, 실시간 호출, 비상 호출 및 경보 메시지에 서로 다른 우선순위를 할당할 수 있습니다. 높은 우선순위의 경보 콘텐츠는 자동으로 낮은 우선순위의 일상 오디오를 재정의하여 긴급 지침이 지체 없이 전달되도록 합니다.
방송 기록, 비상 호출 및 경보 로그는 감사, 교육 및 사후 검토를 위해 저장될 수 있습니다. 재생 기능은 운영자가 통신 조치를 확인하고 시간이 지남에 따라 터널 비상 절차를 개선하는 데 도움이 됩니다.
솔루션은 증폭기, 스피커 라인, 주요 단말기, 네트워크 링크 및 중요한 방송 구역을 감독할 수 있습니다. 중앙 집중식 모니터링은 유지보수 효율성을 개선하고 지하 네트워크 전반의 더 강력한 통신 준비 상태를 지원합니다.
배치 계획은 터널 레이아웃, 유틸리티 분배, O&M 워크플로우, 대기 위험 프로필, 접근 제어 및 비상 경로 설계를 따라야 합니다. 지하 유틸리티 터널에서 통신 커버리지는 사람들이 작업하고, 들어가고, 점검하고, 장비를 격리하고, 비정상적인 조건에서 대피하는 장소에 초점을 맞춰야 합니다.
일반적인 배치 구역에는 주요 유틸리티 통로, 케이블 챔버, 파이프라인 챔버, 장비실 및 기술 통로가 포함됩니다. 이는 일일 점검 및 유지보수 활동이 이루어지는 핵심 운영 공간입니다.
접근 갱도, 진입 지점, 횡단 통로, 계단 접근 구역 및 통제된 전환 구역은 인력 이동과 비상 대피에 모두 영향을 미치기 때문에 중요합니다. 이러한 위치는 명확한 방송과 직접적인 통신 기능의 이점을 얻습니다.
펌프실, 환기실, 집수정 구역, 유지보수 준비 공간, 제어실 및 비상 집결 지점도 통신 지원이 필요합니다. 비상 시 이러한 구역은 조정 또는 임시 대피 구역이 될 수 있습니다.
| 배치 구역 | 주요 통신 필요 사항 | 권장 시스템 역할 |
|---|---|---|
| 주요 통로 / 기술 챔버 | 일상적인 O&M 조정, 안전 공지, 비상 경고 | 분산 방송 및 구역별 호출 |
| 접근 갱도 / 진입 지점 | 진입 지침, 접근 제어, 대피 안내 | 우선 음성 메시징 및 비상 통신 접근 |
| 횡단 통로 / 전환 구역 | 방향 안내 및 비상 이동 지원 | 구역별 호출 및 비상 음성 커버리지 |
| 펌프실 / 환기실 | 유지보수 조정, 비정상 조건 공지 | 구역 방송 및 연계 경보 메시징 |
| 장비실 / 서비스 구역 | 표적 운영 통신 및 사고 보고 | 방송 지원 및 직접 통신 단말기 |
| 제어실 / 집결 지점 | 중앙 집중식 지휘 및 조직적인 인력 안내 | 호출 콘솔, 감독, 경보 관리 |
지하 유틸리티 터널 PAGA 솔루션의 가치는 다른 터널 안전 및 제어 시스템과 통합될 때 크게 증가합니다. 이는 플랫폼을 독립형 방송 시스템이 아닌 조정된 지하 대응 프레임워크의 일부로 만듭니다.
화재 경보 통합: 영향을 받은 터널 구역에서 비상 음성 메시지를 자동으로 트리거할 수 있음
가스 감지 통합: 비정상적인 가스 조건이 경고 방송 및 대피 안내를 활성화할 수 있음
환기 통합: 음성 지침이 연기 제어, 기류 관리 및 제한 구역 절차를 지원할 수 있음
CCTV 통합: 운영자는 방송을 발행하는 동안 시각적으로 지하 조건을 확인할 수 있음
접근 제어 통합: 구역 기반 통신이 임시 격리 및 통제된 이동을 지원할 수 있음
SCADA 또는 BMS 통합: 시설 이벤트 및 장비 상태를 통신 조치와 연결할 수 있음
산업용 전화 또는 SIP 통합: 음성 통신을 더 넓은 O&M 네트워크로 확장할 수 있음
예를 들어, 가스 감지기가 한 터널 구역에서 비정상적인 상태를 식별하면 시스템은 자동으로 구역별 음성 경고를 트리거하고, 제어 센터에 통지하며, 환기 및 접근 제어 조치가 동시에 조정되는 동안 실시간 후속 지침을 지원할 수 있습니다. 이러한 종류의 연동은 지하 사고 중 속도, 명확성 및 안전성을 향상시킵니다.
지하 통로와 장비실에서 통신은 실제 음향 조건에서도 이해 가능해야 합니다. 따라서 시스템 설계는 오디오 출력 수준뿐만 아니라 실용적인 음성 명료도에 중점을 두어야 합니다.
장치는 습기, 결로, 먼지, 부식, 온도 변화 및 어려운 유지보수 조건에 노출될 수 있습니다. 장비 선택은 통신 성능뿐만 아니라 지하 적합성을 반영해야 합니다.
터널 직원은 현지 조건을 보고하거나 즉각적인 도움을 요청해야 할 수 있으므로 시스템은 현장과 제어 센터 간의 빠르고 안정적인 양방향 비상 통신을 지원해야 합니다.
유틸리티 터널은 종종 길고 분할되어 있으며 기능적으로 다양합니다. 통신 플랫폼은 정확한 구역 기반 제어를 유지하면서 광범위한 통로 커버리지를 지원해야 합니다.
시스템은 조건이 변경될 때 신속한 경보 활성화, 즉각적인 비상 메시지 재생 및 실시간 운영자 인계를 지원해야 합니다. 이는 대피 시간이 제한될 수 있는 지하 공간에서 특히 중요합니다.
녹음된 방송, 비상 호출, 경보 로그 및 운영자 조치는 안전에 중요한 지하 인프라에서 검토, 교육 및 통신 추적성을 지원하는 데 도움이 됩니다.
지하 유틸리티 터널을 위한 강력한 PAGA 솔루션은 단순히 소리를 방송하는 것이 아닙니다. 밀폐된 지하 환경에서 사람들에게 경고하고, 안내하며, 조정하고, 소통할 수 있는 신뢰할 수 있는 방법을 운영자에게 제공하는 것입니다.
Becke Telcom은 가혹하고 고위험 환경을 위한 산업용 통신 솔루션에 중점을 둡니다. 지하 유틸리티 터널에서 자사의 PAGA 솔루션은 통합되고 확장 가능한 아키텍처를 통해 일상적인 O&M 통신과 비상 대응을 모두 지원하도록 설계되었습니다.
이 솔루션은 공중 방송, 일반 경보, 비상 인터콤, 산업용 전화, SIP 통신, 분산형 스피커 시스템 및 제어 센터 조정을 하나의 관리 가능한 플랫폼으로 통합할 수 있습니다. 이는 터널 운영자가 음성 통신 효율성을 개선하고, 더 강력한 구역 제어를 유지하며, 더 안전한 지하 운영을 지원하는 데 도움이 됩니다.
공중 방송, 경보, 인터콤, 전화 및 조정을 위한 통합 아키텍처
통로, 챔버, 갱도 및 제어 구역을 위한 유연한 구역 기반 통신
화재 경보, 가스 감지, 환기, CCTV 및 SCADA에 대한 통합 지원
습하고, 밀폐되며, 유지보수가 집중적인 지하 환경을 위한 신뢰할 수 있는 통신 설계
지방 자치 단체, 캠퍼스, 산업 또는 인프라 유틸리티 터널 프로젝트를 위한 확장 가능한 배치
유틸리티 터널 운영자, EPC 계약자, 지방 자치 단체 인프라 관리자 및 시스템 통합업체에게 전문적인 PAGA 솔루션은 일상적인 지하 관리와 비상 제어 모두에서 가치를 제공합니다.
지하 O&M 음성 통신 효율성 개선
일상 방송과 비상 경보의 통합 관리 지원
가스, 화재, 홍수 및 대피 시나리오 중 대응 속도 향상
제어 센터와 현장 직원 간의 조정 강화
지하 공간에서 지연, 혼란 및 지침 누락 감소
더 안전하고 관리하기 쉬운 유틸리티 터널 운영 지원
지하 유틸리티 터널을 위한 PAGA 솔루션은 현대 지하 인프라 안전 통신의 필수적인 부분입니다. 밀폐 공간 조건, 긴 대피 경로, 대기 위험 및 제한된 가시성이 모두 통신 품질에 영향을 미치는 환경에서 공중 방송, 호출 및 일반 경보를 위한 통합 플랫폼은 일상적인 작업과 비정상적인 사건 대응을 모두 지원하는 더욱 신뢰할 수 있는 방법을 제공합니다.
일상 방송, 구역별 호출, 일반 경보, 양방향 비상 통신, 실시간 음성 명령 및 화재 경보, 가스 감지, 환기 및 SCADA와의 통합을 하나의 조정된 아키텍처로 결합함으로써 유틸리티 터널 운영자는 통신 효율성을 개선하고, 안전 절차를 강화하며, 복잡한 O&M 환경에 더 잘 적응하는 지하 음성 프레임워크를 구축할 수 있습니다.
지하 유틸리티 통로 및 챔버 전반에 걸쳐 일상 방송, 구역 기반 음성 통신 및 비상 경보를 지원하기 위해 공중 방송, 호출 및 일반 경보를 결합한 통합 통신 시스템입니다.
지하 직원이 비정상적인 사건 중에 현지 조건을 보고하거나, 도움을 요청하거나, 직접 지침을 신속하게 받아야 할 수 있기 때문입니다. 양방향 통신은 대응 속도와 상황 명확성을 향상시킵니다.
예. 이 솔루션은 사건 및 터널 운영 절차에 따라 사전 녹음된 메시지 또는 실시간 운영자 방송을 통해 대피 지침을 제공할 수 있습니다.
예. 보다 조정된 지하 통신 및 대응을 위해 화재 경보 시스템, 가스 감지 시스템, 환기 제어, CCTV, 접근 제어, SCADA 및 전화 플랫폼과 통합할 수 있습니다.
