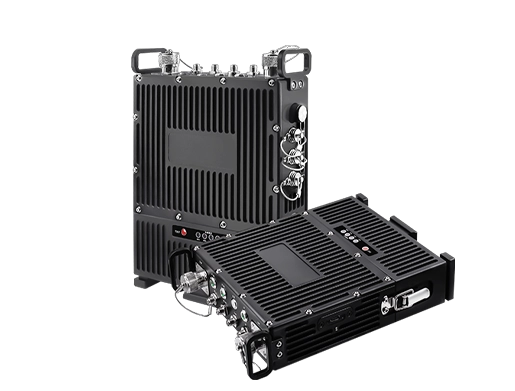

MEB92 SDR MANET 백팩형 기지국은 긴급 대응, 구조 지휘, UAV 데이터 전송, 야외 엔지니어링, 순찰 네트워크 등 무선 인프라를 사용할 수 없거나 불완전하거나 신속히 구축하기 어려운 현장 운용을 위해 설계된 휴대형 광대역 통신 노드입니다.
MEB92-36은 개인 사용자 단말로만 동작하는 것이 아니라 더 넓은 MANET 아키텍처에서 휴대형 릴레이, 임시 통신 노드 또는 지상 측 네트워킹 장비로 참여하도록 설계되었습니다. 소프트웨어 정의 무선 플랫폼과 분산형 멀티홉 네트워킹 기능을 통해 호환 장비는 기존의 고정 중앙 기지국 없이도 통신하고 트래픽을 전달할 수 있습니다.
따라서 인원, 차량, UAV 및 임시 릴레이 지점을 변화하는 운용 구역에서 연결해야 하는 통신 시스템에 적합합니다. 호환 노드는 수초 내에 무선 네트워크를 형성할 수 있으며, 개별 노드가 이동하거나 네트워크 토폴로지가 변하면 사용 가능한 통신 경로도 변경될 수 있습니다.
음성, 운용 데이터, 영상 및 위치 정보는 동일한 광대역 MANET 네트워크를 공유할 수 있습니다. 프로젝트 아키텍처에 따라 MEB92-36은 단순한 점대점 무선 링크를 넘어 분산형 현장 통신 시스템의 일부로 활용될 수 있습니다.
MEB92-36은 분산형 MANET 아키텍처를 사용합니다. 호환 노드는 통신을 시작하기 위해 하나의 고정 중앙 네트워킹 지점에 의존하지 않습니다. 참여 장비들이 직접 통신 링크를 설정하고 사용 가능한 무선 네트워크를 통한 트래픽 라우팅에 참여할 수 있습니다.
이 아키텍처는 임시 또는 이동형 배치에 특히 유용합니다. 구조 팀, 현장 차량, 릴레이 위치 또는 호환 공중 노드를 운용 요구에 따라 네트워크에 추가할 수 있어 영구 기지국을 중심으로 전체 통신 구조를 다시 설계할 필요가 없습니다.
멀티홉 배치에서는 모든 장비가 최종 목적지까지 직접 무선 경로를 유지할 필요가 없습니다. 호환 노드는 릴레이 전달에 참여해 현재 네트워크 토폴로지에 따라 정보를 중간 노드를 통해 전달할 수 있습니다.
현장 장비의 위치가 바뀌면 네트워크에서 사용할 수 있는 경로도 바뀔 수 있습니다. 이를 통해 MANET 시스템은 하나의 고정 통신 경로가 아니라 이동형 운용 환경에 적응할 수 있습니다.
이 설계의 실질적인 가치는 분산형 현장 운용에서 더욱 분명해집니다. 지휘 차량에 가까운 노드가 더 먼 노드에서 발생한 정보를 전달할 수 있고, 운용 구역이 더 분산되면 추가 릴레이를 투입할 수 있습니다.
동일 주파수 네트워킹은 최대 64개 노드를 지원합니다. 배치 요구 사항에 따라 호환 장비를 스타, 선형, Mesh 또는 하이브리드 동적 토폴로지로 구성할 수 있습니다.
통신 지점이 경로나 작업 통로를 따라 배치되는 경우 선형 구성이 유용할 수 있고, 더 넓은 Mesh 배치는 서로 다른 방향에 분산된 팀을 지원할 수 있습니다. 현장 단말, 릴레이 장비, 지상국 및 공중 노드가 동일 통신 시스템에서 서로 다른 역할을 수행하는 경우 하이브리드 구성도 사용할 수 있습니다.
릴레이 또는 광대역 네트워킹 기능이 현장 팀과 함께 이동해야 할 때 MEB92-36을 백팩형 통신 노드로 휴대할 수 있습니다. 고정 인프라가 없거나 배치 조건이 빠르게 변하는 위치로 통신 장비를 직접 운반할 수 있습니다.
필요한 통신 위치를 미리 결정할 수 없는 경우 백팩형 배치가 특히 유용합니다. 인원이 장비를 운용 구역으로 휴대하고 실제 현장 환경에 따라 선택한 위치에 노드를 구축할 수 있습니다.
이 장비는 삼각대 설치도 지원합니다. 적절한 통신 위치를 선택한 후 MEB92-36을 인원이 계속 착용하는 대신 임시 고정 노드로 운용할 수 있습니다.
동일 플랫폼으로 두 가지 배치 역할을 수행할 수 있습니다. 휴대형 장비로 운반한 뒤, 운용 조건상 더 안정적인 위치가 필요할 때 임시 릴레이 또는 네트워킹 지점으로 설치할 수 있습니다.
릴레이 전달은 멀티홉 MANET 시스템에서 MEB92-36의 주요 역할 중 하나입니다. 모든 참여 장비 간 직접 통신이 현실적이지 않을 경우 더 넓은 운용 구역에 여러 릴레이 노드를 배치할 수 있습니다.
제품 설명에서는 지상국 배치도 지원 구성으로 제시합니다. 따라서 개인 통신 장비에만 한정되지 않고 더 큰 시스템에서 현장 단말 및 기타 호환 MANET 장비와 함께 사용할 수 있습니다.
UAV 공중 배치도 지원 구성에 포함됩니다. 지상·공중 혼합 아키텍처에서 호환 공중 및 지상 장비는 프로젝트의 통신 설계에 따라 더 넓은 MANET 네트워크에 참여할 수 있습니다.
이러한 구성은 공중 플랫폼이 영상 또는 기타 IP 데이터를 제공하고, 지상 노드가 릴레이, 현장 접속 또는 지휘 측 장비 연결을 담당하는 응용에 적합합니다.
MEB92-36은 원터치 시작을 지원해 현장에서 노드를 운용할 때 필요한 조작 단계를 줄여줍니다.
전원은 분리 가능한 12.6 V / 7 Ah 배터리로 공급됩니다. 배터리를 분리할 수 있으므로 내장 전원에 고정되지 않고 필요할 때 교체할 수 있습니다.
기술 사양에 기재된 약 6시간은 대기 시간입니다. 연속 최대 부하 전송을 6시간 보장하는 수치로 표현해서는 안 됩니다.
표준 운용 주파수는 1350–1450 MHz입니다. 350 MHz~6 GHz 범위의 주파수 구성을 맞춤 설정할 수 있으며 주파수 호핑 구성도 옵션으로 제공됩니다.
이 주파수 유연성을 통해 배치되는 통신 시스템에 맞춰 무선 구성을 선택할 수 있습니다. 실제 운용 대역은 프로젝트 요구 사항과 배치 지역에 적용되는 주파수 규정에 따라 결정해야 합니다.
MEB92-36은 2 W × 2 송신 출력과 MESH 안테나 인터페이스 2개를 제공합니다. 이 듀얼 무선 구성은 호환 MANET 장비와 통신하기 위한 RF 기반을 형성합니다.
실제 네트워크를 계획할 때 송신 출력은 안테나 구성, 운용 주파수, 대역폭, 지형 및 노드 배치와 함께 고려해야 합니다. RF 출력만으로 배치된 시스템의 실용 통신 거리를 정의할 수 없습니다.
지원되는 채널 대역폭은 1.25, 2.5, 5, 10 및 20 MHz입니다. 다양한 대역폭 설정을 통해 시스템 설계자는 사용 가능한 주파수 자원과 필요한 전송 용량에 맞춰 무선 네트워크를 유연하게 구성할 수 있습니다.
주로 운용 데이터를 전달하는 배치와 여러 영상 스트림, 위치 정보 및 음성 서비스를 동시에 전달하는 배치는 필요한 대역폭이 다를 수 있습니다. 따라서 채널 대역폭은 독립된 사양이 아니라 전체 시스템 구성의 일부로 다뤄야 합니다.
BPSK, QPSK, 16QAM, 64QAM 및 256QAM 적응형 변조를 지원합니다.
여러 변조 방식을 사용할 수 있어 전체 운용 과정에서 하나의 고정 변조에 의존하지 않고 다양한 전송 조건에 맞춰 무선 시스템을 운용할 수 있습니다.
명시된 전송 성능은 20 MHz 채널 대역폭에서 50 Mbps입니다. 수신 감도는 5 MHz에서 -103 dBm입니다.
50 Mbps는 지정된 무선 구성에서의 명시된 전송 성능을 의미합니다. 실제 시스템 성능은 네트워크 토폴로지, RF 조건, 트래픽 부하 및 참여 노드의 수와 위치에도 영향을 받으므로 모든 배치에서 보장되는 애플리케이션 처리량으로 해석해서는 안 됩니다.
제공된 사양에는 모든 환경에 공통으로 적용되는 고정 통신 거리가 없습니다. MANET 제품의 실제 커버리지는 주파수, 안테나, 지형, 노드 높이, 릴레이 배치 및 전체 네트워크 아키텍처를 함께 고려해 평가해야 합니다.

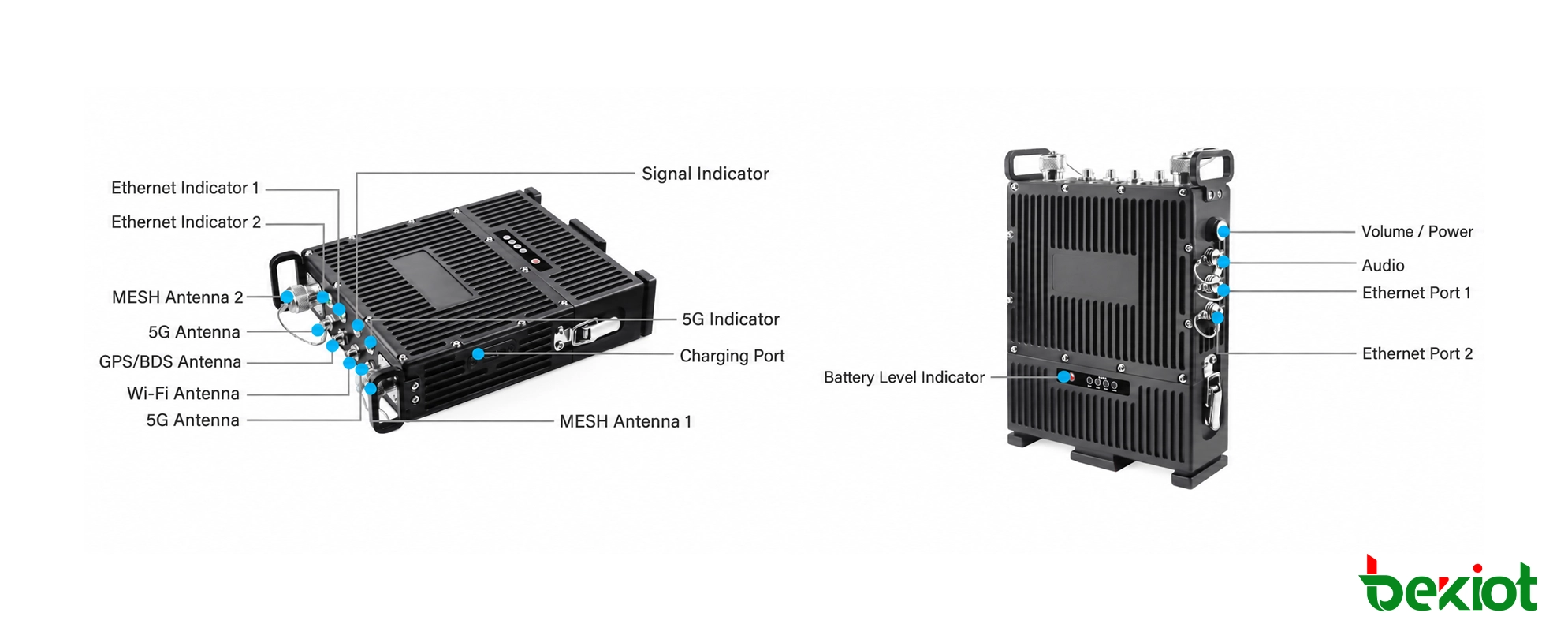

MEB92-36은 MESH 안테나용 N형 암 인터페이스 2개, GPS용 SMA 인터페이스 1개, 5G 안테나용 SMA 인터페이스 2개, Wi-Fi용 SMA 인터페이스 1개를 제공합니다.
이러한 연결은 장비가 독립된 무전기라기보다 더 넓은 통신 환경의 일부로 운용되도록 설계되었음을 보여줍니다. 각 연결의 정확한 기능은 전체 시스템 구성에 따라 달라집니다.
유선 IP 연결용으로 두 개의 100 Mbps Ethernet 인터페이스가 제공됩니다. 프로젝트 아키텍처에 따라 호환 IP 장비를 MANET 노드에 연결할 수 있습니다.
현장 배치에서는 이러한 Ethernet 연결을 더 넓은 무선 전송 경로의 유선 측으로 활용할 수 있습니다. 카메라, 컴퓨터, 지휘 장비 또는 기타 호환 IP 장비가 MANET 네트워크를 통해 정보를 교환해야 할 때 특히 유용합니다.
추가 인터페이스에는 오디오 연결, SIM 카드 슬롯, 충전 인터페이스 및 볼륨/전원 제어가 포함됩니다. 장비 사양에는 DC 24 V 전원 포트 1개도 기재되어 있습니다.
분리형 배터리와 함께 이러한 인터페이스를 통해 프로젝트의 전원 및 연결 설계에 따라 휴대형 배치와 더 넓은 현장 통신 설비 모두에 제품을 통합할 수 있습니다.
상태 표시등은 MESH 표시등 1개, Ethernet 표시등 2개, 5G 표시등 1개로 구성되어 배치 및 운용 중 주요 네트워크 연결 상태를 눈으로 확인할 수 있습니다.
긴급 통신과 구조 지휘는 MEB92-36의 주요 응용 분야입니다. 기존 통신 인프라를 사용할 수 없거나 부족한 경우 휴대형 MANET 노드를 사고 지역으로 운반해 임시 광대역 네트워크를 구축할 수 있습니다.
참여 노드는 현장 팀, 릴레이 위치 및 지휘 측 위치 사이에 분산 배치할 수 있습니다. 네트워크가 음성, 데이터, 영상 및 위치 정보를 지원하므로 여러 통신 서비스가 동일한 MANET 인프라를 공유할 수 있습니다.
멀티홉 네트워킹은 인원이 변화하는 환경에 분산되는 재난 대응 및 구조 작업에도 적용할 수 있습니다.
고층 주거 건물, 지하 주차장, 대형 상업 복합시설 및 지하철 시설이 적용 예입니다. 이러한 환경에서 MANET 단말, 릴레이 장비 및 지휘 측 시스템을 분산형 음성·영상 통신 네트워크로 구성할 수 있습니다.
팀이 거리나 물리적 구조로 분리되어 서로 다른 운용 구역을 연결하기 위한 추가 중간 노드가 필요할 때 릴레이 계층의 역할이 특히 중요합니다.
UAV 영상 및 데이터 전송도 주요 응용 중 하나입니다. 호환 UAV 통신 장비는 지상 측 노드와 릴레이 장비를 포함한 MANET에 참여할 수 있습니다.
이러한 배치에서 무선 네트워크는 공중 및 지상 장비 사이에서 영상과 운용 데이터를 전송하고, 다른 노드는 계속 라우팅과 릴레이 전달에 참여합니다.
야외 전력 프로젝트와 측량 작업은 인원과 장비가 임시 작업 구역에 넓게 분산되는 경우가 많습니다. 영구 통신 인프라를 즉시 이용하기 어려운 곳에서 MEB92-36은 휴대형 네트워킹 옵션을 제공합니다.
백팩, 삼각대 및 릴레이 구성을 사용할 수 있어 배치 팀은 고정 인프라 배치가 아니라 실제 작업 현장에 따라 통신 위치를 선택할 수 있습니다.
도시 순찰 전용망 구축과 일반 순찰 작업도 목표 응용입니다. 모바일 통신 노드는 분산된 지역에서 운용하면서 유연한 무선 네트워크를 구성할 수 있습니다.
참여 장비가 전체 운용 기간 동안 하나의 고정 중앙 노드에 계속 연결될 필요가 없으므로 분산형 아키텍처가 이러한 배치에 적합합니다.
선박 전송과 해상 구조도 응용 예에 포함됩니다. 호환 MANET 장비를 선박, UAV, 헬리콥터 및 기타 참여 노드에 분산 배치하여 멀티홉 통신 네트워크를 구성할 수 있습니다.
구체적인 아키텍처는 해상 운용 환경, 필요한 커버리지 및 참여 통신 장비에 따라 달라지지만 MEB92-36의 기본 역할은 동일합니다. 라우팅과 릴레이 전달에 참여할 수 있는 휴대형 광대역 노드로 기능합니다.

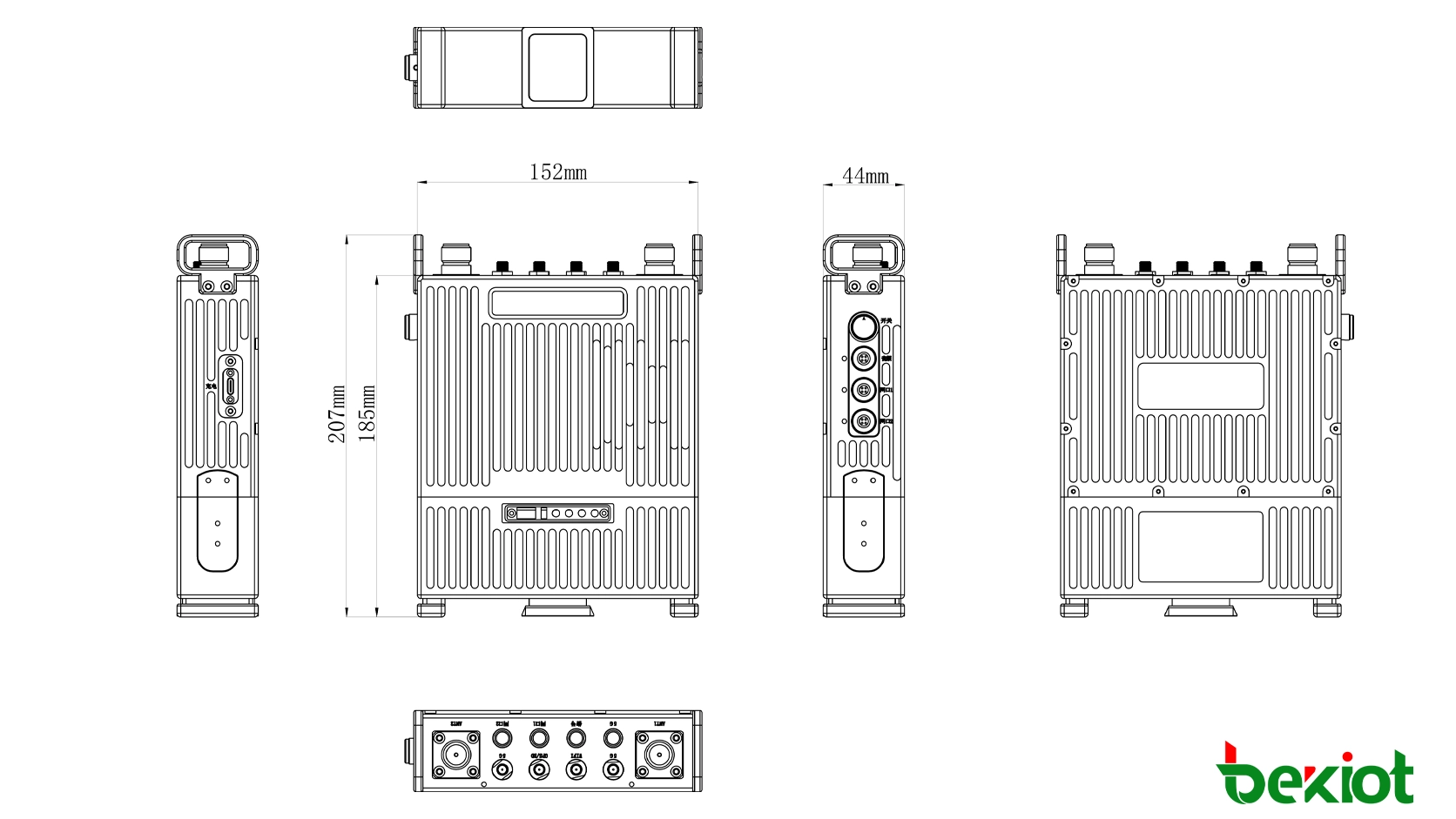

MEB92의 크기는 안테나를 제외하고 약 207 × 152 × 44 mm이며, 무게는 안테나를 제외하고 약 1.7 kg입니다.
소형 인클로저와 분리형 배터리 설계를 통해 백팩형 통신 노드로 휴대할 수 있으며 삼각대, 릴레이 및 임시 지상국 배치도 지원합니다.
운용 주파수, 송신 출력, 채널 대역폭, 전송 성능, 안테나 연결 및 Ethernet 인터페이스를 포함한 기타 무선·인터페이스 파라미터는 각 사양을 실제 기능 및 배치 맥락과 연결해 이해할 수 있도록 위의 관련 섹션에서 설명했습니다.
아닙니다. 제공된 기술 사양에서는 약 6시간을 대기 시간으로 명시하고 있습니다. 연속 최대 부하 운용을 6시간 보장하는 것으로 표시해서는 안 됩니다.
제공된 기술 파라미터에는 고정 통신 거리가 명시되어 있지 않습니다. 실제 커버리지는 운용 주파수, 안테나 구성, 지형, 노드 배치 및 프로젝트에서 사용하는 릴레이 아키텍처 등의 요인에 따라 달라집니다.
제공된 제품 사양에는 IP 보호 등급이 없습니다. 따라서 추가로 검증된 제조사 문서가 없는 한 IP 등급을 표기해서는 안 됩니다.
| 모델 | MEB92 |
|---|---|
| 장치 모델 | MEB92-36 |
| 제품 유형 | SDR MANET 백팩형 기지국 / 백팩형 릴레이 |
| 무선 아키텍처 | 소프트웨어 정의 무선(SDR) |
| 표준 주파수 | 1350–1450 MHz |
| 사용자 지정 주파수 | 350 MHz–6 GHz, 사용자 지정 가능 |
| 주파수 호핑 | 옵션 |
| 송신 출력 | 2 W × 2 |
| 채널 대역폭 | 1.25 / 2.5 / 5 / 10 / 20 MHz, 조정 가능 |
| 변조 | BPSK / QPSK / 16QAM / 64QAM / 256QAM, 적응형 |
| 전송 성능 | 50 Mbps @ 20 MHz |
| 수신 감도 | -103 dBm @ 5 MHz |
| 네트워크 용량 | 동일 주파수 네트워킹에서 최대 64개 노드 |
| 네트워크 토폴로지 | 스타 / 선형 / Mesh / 하이브리드 동적 |
| MESH 안테나 인터페이스 | N형 암 커넥터(N-K) × 2 |
| GPS 안테나 인터페이스 | 1 × SMA |
| 5G 안테나 인터페이스 | 2 × SMA |
| Wi-Fi 안테나 인터페이스 | 1 × SMA |
| 전원 포트 | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| 충전 인터페이스 | 충전 포트 × 1 |
| 제어 | 볼륨 / 전원 제어 × 1 |
| 오디오 | 오디오 인터페이스 × 1 |
| SIM | SIM 카드 슬롯 × 1 |
| 상태 표시등 | MESH × 1 / Ethernet × 2 / 5G × 1 |
| 동작 온도 | -40°C ~ +55°C |
| 보관 온도 | -40°C ~ +85°C |
| 동작 습도 | 5%–95%, 비응축 |
| 무게 | 약 1.7 kg, 안테나 제외 |
| 크기 | 207 × 152 × 44 mm, 안테나 제외 |
| 배터리 용량 | 12.6 V / 7 Ah |
| 배터리 동작 온도 | -10°C ~ +55°C |
| 명시된 대기 시간 | 약 6시간 |
| 평균 소비 전력 | 15 W |
| 최대 소비 전력 | 22 W |
