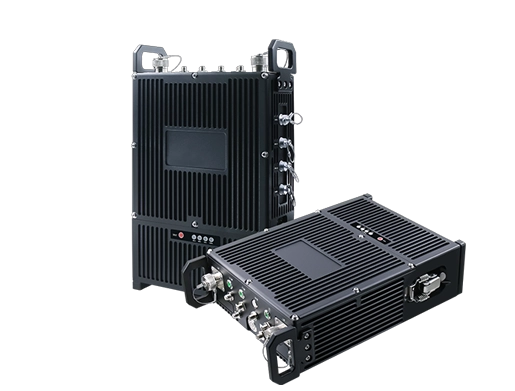

MEB92 High-Power SDR MANET 백팩형 기지국은 긴급 통신, 구조 지휘, UAV 데이터 전송, 야외 엔지니어링, 해상 운용 등 더 높은 출력의 모바일 네트워킹 노드가 필요한 현장 응용을 위해 설계된 휴대형 광대역 릴레이 장비입니다.
MEB92는 소프트웨어 정의 무선 아키텍처를 기반으로 분산형 멀티홉 MANET 기술을 사용해 고정 중앙 노드 없이 무선 통신을 구축합니다. 호환 장비는 직접 통신할 수 있으며 참여 노드는 네트워크 전반에서 동적 라우팅과 릴레이 전달을 수행합니다.
저출력 휴대형 또는 백팩형 MANET 노드와 비교해 이 버전은 10 W × 2 송신 출력을 제공하므로 휴대형 릴레이, 임시 현장 기지국 또는 분산형 MANET 시스템의 고출력 노드로 배치하기에 더 적합합니다.
장비는 백팩 및 삼각대 배치, 원터치 시작, 분리형 배터리 운용, UAV 공중 탑재, 지상국 사용 및 릴레이 배치를 지원합니다. 여러 호환 노드가 수초 내에 무선 멀티홉 네트워크를 구성하고 동일한 광대역 네트워크에서 음성, 데이터, 영상 및 위치 정보를 전달할 수 있습니다.
고출력 MEB92 구성은 10 W × 2 송신 출력을 제공합니다. 이는 저출력 휴대형 MANET 단말과 구분되는 요소이며 중요한 릴레이 또는 현장 네트워킹 노드로 사용하기에 더 적합합니다.
실제 통신 성능은 운용 주파수, 안테나 구성, 지형, 간섭, 배치 높이 및 전체 네트워크 토폴로지에 따라 달라집니다. 따라서 송신 출력 사양을 고정된 통신 거리 보장으로 해석해서는 안 됩니다.
MEB92는 분산형 MANET 아키텍처를 사용합니다. 호환 장비는 트래픽을 기존 중앙 기지국으로 통과시키지 않고도 통신을 구축할 수 있습니다.
각 참여 노드는 라우팅 구조의 일부가 되어 네트워크에서 직접 통신과 멀티홉 릴레이 전달을 모두 지원할 수 있습니다.
참여 노드가 이동하거나 통신 조건이 변하면 네트워크는 동적 라우팅을 지원합니다. 직접 경로를 사용할 수 없는 경우 트래픽을 MANET 네트워크 내 다른 호환 노드를 통해 전달할 수 있습니다.
이 기능은 운용 중 인원, 차량, UAV 및 임시 릴레이 위치가 계속 변할 수 있는 분산형 현장 환경에서 특히 중요합니다.
장비는 백팩 장비로 휴대하거나 삼각대에 설치할 수 있습니다. 현장 팀은 노드를 운용 구역으로 운반하고 적절한 통신 위치에 설치할 수 있습니다.
릴레이 위치가 작업과 함께 이동해야 하는 경우 백팩 배치가 유용하며, 삼각대 배치는 임시 고정 통신 노드를 구축하는 데 적합합니다.
MEB92는 신속한 현장 배치를 위한 원터치 시작을 지원합니다. 분산형 네트워킹과 결합해 임시 통신 자원이 필요할 때 장비를 빠르게 온라인 상태로 전환할 수 있습니다.
장비는 분리 가능한 25.2 V / 10.5 Ah 배터리를 사용합니다. 제조사 기술 사양에는 약 6–8시간의 대기 시간이 기재되어 있습니다.
6–8시간이라는 수치는 명시된 대기 시간으로만 다뤄야 하며 연속 최대 부하 운용을 보장하는 시간으로 표시해서는 안 됩니다.
MEB92는 동일한 광대역 MANET 인프라를 통해 음성, 데이터, 영상 및 위치 정보를 전송할 수 있습니다.
이 다중 서비스 기능을 통해 네트워크는 기존 음성 무전 시스템에 그치지 않고 현장 영상 전송, 운용 데이터 교환, 모바일 위치 정보 및 분산 팀 간 통신을 지원할 수 있습니다.
동일 주파수 네트워킹은 최대 64개 노드를 지원합니다. 지원되는 토폴로지는 스타, 선형, Mesh 및 하이브리드 동적 구성입니다.
이를 통해 고출력 백팩형 기지국은 휴대형 단말, 릴레이 노드, 공중 장비 및 지상 통신 장비가 포함된 더 큰 시스템의 일부로 운용할 수 있습니다.
백팩 형태를 통해 고정 통신국 설치가 어려운 지역으로 MEB92를 운반할 수 있습니다. 현장 도착 후에는 이동 팀과 함께 운용하거나 네트워크 요구에 따라 릴레이 노드로 설치할 수 있습니다.
더 높은 송신 출력 구성은 백팩 장비가 소형 사용자 단말보다 릴레이 구조에서 더 중요한 역할을 수행해야 하는 배치에 특히 적합합니다.
삼각대 배치를 통해 MEB92를 임시 현장 네트워킹 지점으로 운용할 수 있습니다. 사고 지휘 위치, 야외 엔지니어링 현장, 순찰 구역 등 작업 기간 동안만 통신 인프라가 필요한 환경에 유용합니다.
설치 후 장비는 로컬 네트워크의 일부로 유지되며 휴대형, 차량 탑재형 또는 공중 노드는 운용 구역을 계속 이동할 수 있습니다.
현장 네트워크에서 모든 노드가 하나의 중앙 위치와 직접 통신 경로를 유지할 필요는 없습니다. 추가 MANET 노드를 도입해 분리된 지역 사이에 중간 전달 경로를 제공할 수 있습니다.
MEB92는 이러한 릴레이 구조에 참여해 배치 요구에 따라 스타, 선형, Mesh 또는 혼합 네트워크 구성을 형성하는 데 도움을 줄 수 있습니다.
릴레이를 추가하는 목적은 단순히 노드 수를 늘리는 것이 아닙니다. 운용 구역 분리, 지형 장애 또는 부적합한 직접 경로와 같은 실제 통신 문제를 해결해야 합니다.
제조사 제품 설명에는 UAV 공중 탑재, 지상국 및 릴레이 배치가 지원 구성으로 명시되어 있습니다.
따라서 프로젝트 아키텍처에 따라 호환 공중 및 지상 노드를 더 넓은 MANET 시스템에 통합해 다양한 모바일 통신 장비가 동일한 분산형 네트워크에 참여하도록 할 수 있습니다.
표준 운용 주파수는 1350–1450 MHz입니다. 350 MHz~6 GHz의 주파수 구성을 맞춤 설정할 수 있으며 주파수 호핑 구성도 옵션으로 제공됩니다.
운용 주파수는 프로젝트 요구 사항과 배치 국가 또는 지역에 적용되는 주파수 규정에 따라 선택해야 합니다.
MEB92는 1.25, 2.5, 5, 10 및 20 MHz 채널 대역폭 설정을 지원합니다. 사용 가능한 주파수 자원과 네트워크 요구에 따라 대역폭을 조정할 수 있습니다.
다양한 채널 대역폭은 사용 가능한 주파수 자원과 현장 네트워크에서 전송해야 할 데이터 양 사이의 균형을 맞출 때 유연성을 제공합니다.
BPSK, QPSK, 16QAM, 64QAM 및 256QAM 적응형 변조를 지원합니다.
적응형 변조를 통해 무선 조건이 변할 때 서로 다른 전송 모드를 사용할 수 있습니다.
명시된 전송 성능은 20 MHz 채널 대역폭에서 50 Mbps이며 수신 감도는 5 MHz에서 -103 dBm입니다.
실제 애플리케이션 처리량은 RF 조건, 네트워크 토폴로지, 간섭, 릴레이 홉 수 및 동시 네트워크 트래픽에 따라 달라질 수 있습니다. 따라서 명시된 최대 데이터 속도를 보장된 엔드투엔드 애플리케이션 처리량으로 봐서는 안 됩니다.
실시간 영상을 전송하는 배치에서는 최대 무선 전송 사양만이 아니라 영상 비트레이트, 동시 스트림 수 및 기타 네트워크 트래픽을 용량 계획에 포함해야 합니다.

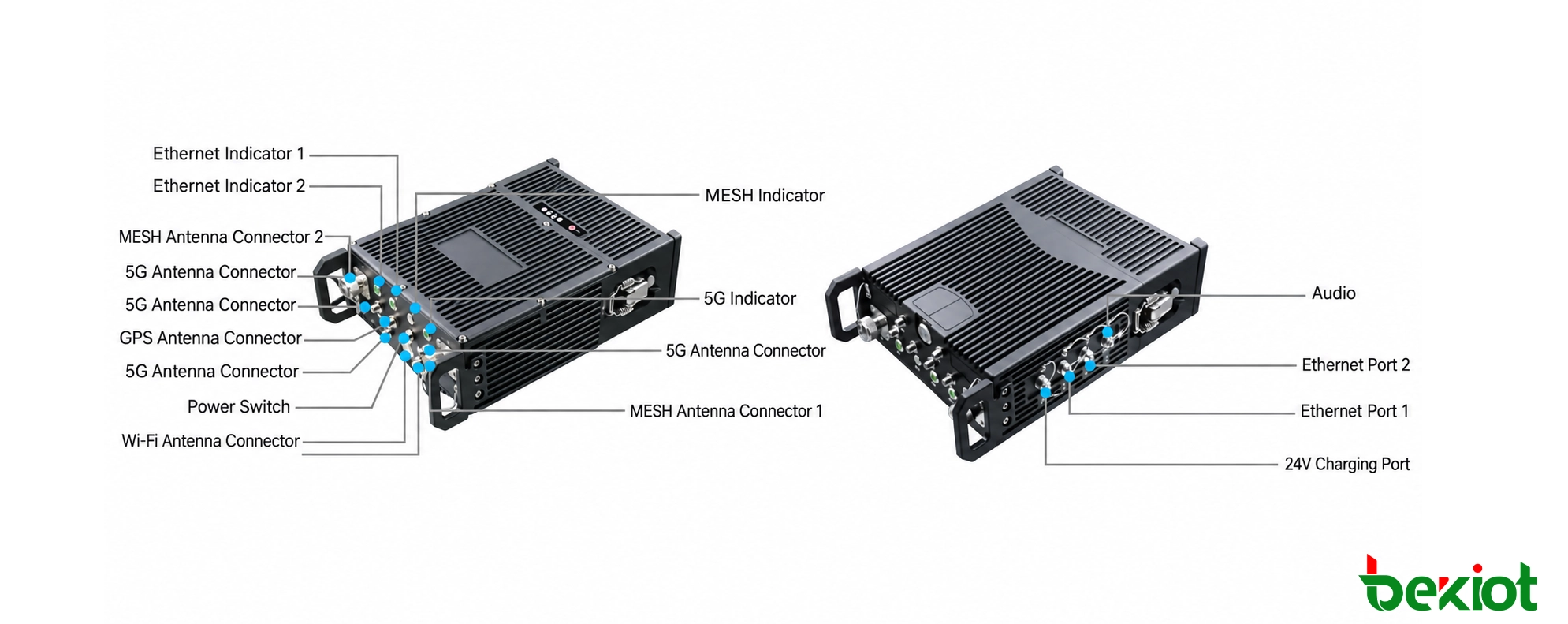

MESH 통신용 N형 암 안테나 인터페이스 2개가 제공됩니다. 듀얼 인터페이스 구성은 MANET 시스템의 무선 아키텍처를 지원합니다.
GPS용 SMA 인터페이스 1개, 5G 안테나용 SMA 인터페이스 4개, Wi-Fi용 SMA 인터페이스 1개를 제공합니다.
이러한 인터페이스를 통해 MEB92는 MANET 네트워킹과 위치 정보 및 기타 통신 기능을 결합한 더 넓은 통신 아키텍처에 참여할 수 있습니다.
유선 IP 연결용 100 Mbps Ethernet 인터페이스 2개가 제공됩니다. 호환 네트워크 장비는 전체 통신 시스템 설계에 따라 연결할 수 있습니다.
임시 지휘 위치에서는 이러한 인터페이스가 현장 MANET 네트워크에 접속해야 하는 호환 컴퓨터, 영상 장비 또는 기타 IP 장비에 물리적 연결을 제공할 수 있습니다.
장비에는 오디오 인터페이스 1개와 SIM 카드 슬롯 1개가 포함됩니다. 기능 인터페이스 그룹에는 전용 스위치도 제공됩니다.
인터페이스 사양에는 DC 24 V 전원 입력 1개가 포함됩니다.
상태 표시등은 MESH 표시등 1개, Ethernet 표시등 2개, 5G 표시등 1개로 구성됩니다.
MEB92는 임시 광대역 무선 네트워킹이 필요한 긴급 통신 및 구조 지휘 작업에 배치할 수 있습니다.
백팩 및 삼각대 배치를 통해 통신 노드를 사고 지역으로 운반하고 대응 작업의 변화하는 요구에 따라 위치를 선정할 수 있습니다.
최전선 팀이 이동하고 사고 지역이 변화함에 따라 모든 사용자가 하나의 고정 통신 지점과 직접 연결을 유지하지 않아도 추가 MANET 노드를 투입할 수 있습니다.
제조사는 긴급 통신 차량을 목표 응용 중 하나로 제시합니다. 휴대형 기지국은 모바일 현장 노드와 임시 지휘 작업 관련 통신 장비가 포함된 MANET 네트워크에 참여할 수 있습니다.
이러한 배치에서 통신 차량은 지휘 측 자원을 제공하고 백팩 노드와 다른 호환 장비는 네트워크를 현장 작업에 더 가깝게 확장합니다.
재난 대응 중에는 넓거나 변화하는 지역에 통신 자원을 신속하게 배치해야 할 수 있습니다. MEB92는 분산형 멀티홉 네트워크에 참여해 호환 장비 사이에 음성, 영상, 데이터 및 위치 정보를 전달할 수 있습니다.
팀이 현장에 도착하기 전에 릴레이 위치를 완전히 정할 수 없는 경우 휴대형 폼팩터가 유용합니다.
제조사 응용 예에서는 고층 주거 건물, 지하 주차장, 대형 상업 복합시설 및 지하철 환경에서 MESH 인원 단말, 릴레이 장비 및 디스패치 플랫폼으로 음성·영상 지휘 네트워크를 구성하는 방식을 설명합니다.
이러한 배치에서 IP 네트워크는 호환 소방대원 모니터링 장비와 현장 센서의 전송 경로로도 사용할 수 있으며 인원 상태, 공기 공급 및 유해 가스 모니터링 관련 정보를 포함할 수 있습니다.
휴대형 릴레이 노드는 실제 통신 환경에 따라 배치할 수 있어 네트워크 아키텍처가 물리적 장애물과 운용 구역 변화에 대응할 수 있습니다.
UAV 영상 및 데이터 전송은 제품의 응용 분야 중 하나입니다. 호환 UAV 노드와 MEB92 지상 장비는 프로젝트 요구에 따라 더 넓은 MANET 통신 아키텍처에 참여할 수 있습니다.
공대지 배치에서는 공중 노드가 영상과 운용 데이터를 제공하고 지상 릴레이 노드가 다른 현장 또는 지휘 측 장비를 향한 추가 경로를 제공합니다.
야외 전력 프로젝트와 측량 작업에서는 공공 또는 고정 인프라가 제한된 위치 사이에 임시 통신이 필요할 수 있습니다.
휴대형 MANET 장비는 분산된 현장 위치 사이에서 음성, 영상 및 데이터를 전달하는 무선 전송 네트워크를 제공할 수 있습니다.
장비를 이동할 수 있으므로 프로젝트가 한 작업 구역에서 다음 구역으로 진행될 때 통신 네트워크도 함께 이동할 수 있습니다.
MEB92는 도시 순찰 작업에 사용되는 전용 통신 네트워크에도 적합합니다. 휴대형 릴레이 장비를 이용해 운용 구역에 따라 통신 아키텍처를 조정할 수 있습니다.
순찰 경로나 임시 보안 구역이 바뀌면 릴레이 노드를 하나의 영구 설치 지점에 고정하지 않고 이동할 수 있습니다.
선박 전송은 제품의 응용 분야 중 하나입니다. 제조사 해상 구조 예에서는 주 선박, 소형 선박, UAV 및 헬리콥터에 MESH 노드를 배치해 멀티홉 통신 네트워크를 구성합니다.
이러한 아키텍처를 통해 해상 운용 중 여러 모바일 플랫폼이 동일한 임시 광대역 통신 시스템에 참여할 수 있습니다.
고출력 백팩형 기지국을 선택할 때는 송신 출력만이 아니라 노드가 네트워크에서 수행해야 할 역할부터 검토해야 합니다.
주로 음성과 위치 정보에 사용되는 현장 네트워크는 여러 영상 스트림을 전달해야 하는 네트워크와 요구 사항이 다를 수 있습니다. 사용자 수, 릴레이 노드 수 및 네트워크 홉 수 역시 사용 가능한 무선 용량이 어떻게 공유되는지에 영향을 줍니다.
안테나 배치도 중요한 설계 요소입니다. 장애물이 많은 위치에 설치된 고출력 무전기는 무선 경로가 더 명확한 위치에 신중하게 배치된 노드와 동일한 실질적 결과를 내지 못할 수 있습니다.
노드를 선택한 위치에 계속 두어야 하는 경우 삼각대 배치가 유용하며, 통신 지점이 작업과 함께 이동해야 하는 경우 백팩 배치가 더 높은 유연성을 제공합니다.
배터리 계획에는 예상 현장 운용 시간도 반영해야 합니다. 공개된 6–8시간은 대기 사양이지 최대 부하 운용 보장 시간이 아니므로 장시간 운용에서는 충전 또는 배터리 교체 방안을 고려해야 합니다.

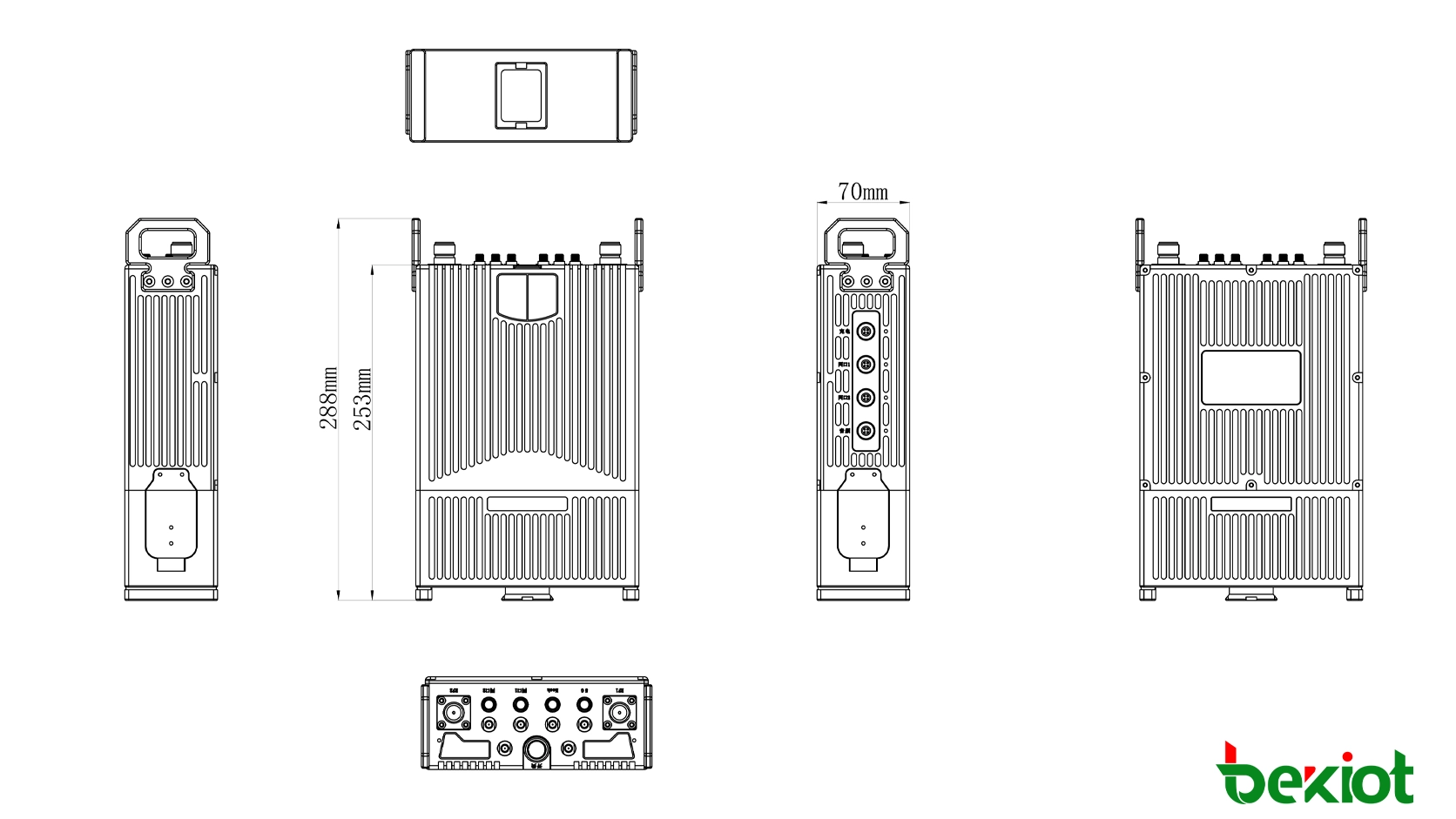

고출력 MEB92의 크기는 안테나를 제외하고 약 288 × 174 × 70 mm이며, 무게는 안테나를 제외하고 약 4 kg입니다.
저출력 MEB92-36 백팩형 릴레이와 비교해 더 큰 인클로저, 더 높은 용량의 배터리 및 증가한 소비 전력은 고출력 현장 배치 역할의 차이를 반영합니다.
고출력 MEB92는 저출력 MEB92-36 백팩형 릴레이와 다른 역할을 목표로 합니다. 두 제품 모두 SDR 기반 분산형 MANET 네트워킹을 사용하고 동일 주파수에서 최대 64개 노드를 지원하지만 RF, 배터리 및 물리적 구성은 크게 다릅니다.
| 사양 | MEB92-36 백팩형 릴레이 | MEB92 고출력 백팩형 기지국 |
|---|---|---|
| 송신 출력 | 2 W × 2 | 10 W × 2 |
| 최대 채널 대역폭 | 20 MHz | 20 MHz |
| 전송 성능 | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| 크기 | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| 무게 | 약 1.7 kg | 약 4 kg |
| 배터리 | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| 평균 소비 전력 | 15 W | 66 W |
| 주요 역할 | 휴대형 백팩 릴레이 | 고출력 휴대형 릴레이 / 현장 기지국 |
표준 MEB92-36은 장비 무게와 휴대성이 중요한 배치에 더 적합합니다. 고출력 MEB92는 더 높은 RF 구성이 필요하고 그에 따른 장비 크기, 배터리 용량 및 소비 전력 증가를 수용할 수 있는 프로젝트를 위한 제품입니다.
주요 차이는 RF 및 하드웨어 구성입니다. 고출력 MEB92는 10 W × 2 송신 출력을 사용하며 MEB92-36은 2 W × 2입니다. 또한 더 큰 인클로저, 더 높은 용량의 25.2 V / 10.5 Ah 배터리 및 더 높은 소비 전력을 갖춰 주요 휴대형 릴레이 또는 임시 현장 기지국으로 사용하기에 적합합니다.
제품에는 고정 통신 거리가 명시되어 있지 않습니다. 실제 커버리지는 운용 주파수, 안테나 종류와 설치, 안테나 높이, 지형, 건물, RF 간섭 및 다른 MANET 노드 위치에 따라 달라지므로 실제 배치 환경을 기준으로 평가해야 합니다.
아닙니다. 제조사는 약 6–8시간을 대기 시간으로 명시합니다. 실제 배터리 지속 시간은 송신 활동, 트래픽 부하, 연결 기능 및 운용 조건에 따라 달라질 수 있으므로 연속 최대 부하 운용을 보장하는 시간으로 해석해서는 안 됩니다.
예. MEB92는 호환 IP 장비를 위한 100 Mbps Ethernet 인터페이스 2개를 제공합니다. 컴퓨터, 영상 장비 또는 기타 네트워크 장비는 IP 구성, 대역폭 요구 사항 및 전체 통신 시스템 아키텍처에 따라 통합할 수 있습니다.
프로젝트 계획에서는 허용 운용 주파수, MANET 노드 수와 유형, 필요한 토폴로지, 예상 음성·영상·데이터 트래픽, 안테나 구성, 배치 환경, 전원 요구 사항 및 휴대형·백팩형·차량 탑재형·공중 노드를 함께 운용할지 여부를 확인해야 합니다.
| 모델 | MEB92 |
|---|---|
| 제품 유형 | 고출력 SDR MANET 백팩형 기지국 |
| 무선 아키텍처 | 소프트웨어 정의 무선(SDR) |
| 표준 주파수 | 1350–1450 MHz |
| 사용자 지정 주파수 | 350 MHz–6 GHz, 사용자 지정 가능 |
| 주파수 호핑 | 옵션 |
| 송신 출력 | 10 W × 2 |
| 채널 대역폭 | 1.25 / 2.5 / 5 / 10 / 20 MHz, 조정 가능 |
| 변조 | BPSK / QPSK / 16QAM / 64QAM / 256QAM, 적응형 |
| 전송 성능 | 50 Mbps @ 20 MHz |
| 수신 감도 | -103 dBm @ 5 MHz |
| 네트워크 용량 | 동일 주파수 네트워킹에서 최대 64개 노드 |
| 네트워크 토폴로지 | 스타 / 선형 / Mesh / 하이브리드 동적 |
| MESH 안테나 인터페이스 | N형 암 커넥터 × 2 |
| GPS 안테나 인터페이스 | 1 × SMA |
| 5G 안테나 인터페이스 | 4 × SMA |
| Wi-Fi 안테나 인터페이스 | 1 × SMA |
| 전원 입력 | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| 기능 인터페이스 | 스위치 × 1 / 오디오 × 1 / SIM 카드 슬롯 × 1 |
| 상태 표시등 | MESH × 1 / Ethernet × 2 / 5G × 1 |
| 동작 온도 | -40°C ~ +55°C |
| 보관 온도 | -40°C ~ +85°C |
| 동작 습도 | 5%–95%, 비응축 |
| 크기 | 288 × 174 × 70 mm, 안테나 제외 |
| 무게 | 약 4 kg, 안테나 제외 |
| 배터리 용량 | 25.2 V / 10.5 Ah |
| 배터리 동작 온도 | -10°C ~ +55°C |
| 명시된 대기 시간 | 약 6–8시간 |
| 최대 소비 전력 | 110 W |
| 평균 소비 전력 | 66 W |
