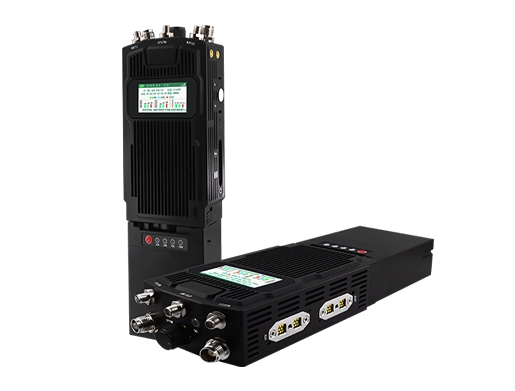

MEB83 SDR MANET 휴대형 무전기는 긴급 대응, 현장 지휘, 순찰 작업, UAV 통신, 원격 엔지니어링 등 기존 네트워크 인프라를 사용할 수 없거나 신뢰하기 어려운 이동형 응용을 위해 설계된 휴대형 광대역 Mesh 네트워킹 단말입니다.
MEB83-36 무전기는 소프트웨어 정의 무선 아키텍처와 분산형 멀티홉 MANET 기술을 기반으로 합니다. 호환 장비는 기존 중앙 노드에 의존하지 않고 통신할 수 있으며, 참여 무전기는 네트워크 토폴로지가 변할 때 동적으로 라우팅과 릴레이 전달을 수행할 수 있습니다.
최대 40 MHz 채널 대역폭, 120 Mbps @ 40 MHz까지의 명시된 전송 성능, Gigabit Ethernet 인터페이스를 지원하는 MEB83-36은 동일한 이동형 무선 네트워크에서 음성, 실시간 영상, IP 데이터 및 위치 정보를 전송해야 하는 광대역 현장 응용을 위해 설계되었습니다.
MEB83-36은 고정 중앙 기지국에 의존하지 않고 호환 장비끼리 통신할 수 있는 분산형 네트워크 아키텍처를 사용합니다.
각 참여 노드는 통신 엔드포인트로 작동하면서 MANET 네트워크 전체의 라우팅과 릴레이 전달에도 기여할 수 있습니다.
호환 노드는 수초 내에 무선 멀티홉 네트워크를 구성할 수 있어, 인력이 현장에 도착한 직후 통신을 빠르게 구축해야 하는 현장 운용에 MEB83이 적합합니다.
이는 영구 통신 인프라를 설치할 시간이 거의 없는 긴급 대응, 임시 지휘 및 원격 현장 작업에서 특히 유용합니다.
운용 중 인원, 차량, UAV 및 기타 이동 노드는 지속적으로 위치가 바뀔 수 있습니다. MEB83-36은 동적 라우팅을 지원하여 토폴로지 변화에 따라 사용 가능한 네트워크 경로가 적응할 수 있습니다.
직접 무선 링크가 적합하지 않은 경우 트래픽을 MANET 네트워크 내 다른 호환 노드를 통해 전달할 수 있습니다.
MEB83의 주요 특징 중 하나는 더 높은 광대역 전송 성능입니다. 무전기는 40 MHz 채널 대역폭에서 최대 120 Mbps를 지원합니다.
이를 통해 실시간 영상, 현장 데이터 교환 및 기타 IP 기반 통신 서비스처럼 더 높은 데이터 용량이 필요한 응용에 적합합니다.
표시된 120 Mbps는 40 MHz 조건에서 명시된 무선 전송 성능을 의미합니다. 실제 애플리케이션 처리량은 RF 조건, 선택된 대역폭, 간섭, 릴레이 홉 수, 네트워크 토폴로지 및 동시 트래픽에 따라 달라질 수 있습니다.
MANET 네트워크는 동일한 무선 인프라를 통해 음성, 데이터, 영상 및 위치 정보를 전달할 수 있습니다.
이를 통해 현장 인력은 정보 유형별로 별도의 무선 링크를 사용하는 대신 하나의 광대역 통신 네트워크에서 여러 운용 서비스를 사용할 수 있습니다.
동일 주파수 네트워킹은 최대 64개 노드를 지원합니다.
지원되는 네트워크 구조는 스타, 선형, Mesh 및 하이브리드 동적 토폴로지이며 참여 장비의 수와 이동 상황에 맞춰 구성할 수 있습니다.
여러 대의 MEB83-36 무전기로 현장 인력 간 모바일 광대역 네트워크를 구성할 수 있습니다. 각 장비는 가까운 호환 노드와 직접 정보를 교환하면서 더 넓은 라우팅 구조에도 참여할 수 있습니다.
이를 통해 현장 팀은 고정 액세스 포인트나 기존 기지국을 먼저 설치하지 않고도 로컬 통신 네트워크를 만들 수 있습니다.
팀들이 거리나 장애물로 분리된 경우 추가 호환 노드가 운용 구역의 서로 다른 부분 사이에서 릴레이 전달을 제공할 수 있습니다.
트래픽이 하나 이상의 사용 가능한 경로를 통과할 수 있어 단순한 점대점 링크보다 더 유연한 네트워크가 됩니다.
제품 설명에는 UAV 공중 배치, 지상국 배치 및 릴레이 운용이 지원 구성으로 명시되어 있습니다.
따라서 MEB83은 호환 UAV 통신 장비와 지상 기반 노드를 포함하는 더 넓은 공지 MANET 시스템에 참여할 수 있습니다.
MEB83-36은 통신 노드가 인원이나 작업과 함께 이동해야 하는 곳에서 사용할 수 있습니다. 참여 장비가 여러 위치 사이를 이동하면 네트워크도 동적으로 변할 수 있습니다.
따라서 순찰, 긴급 대응, 현장 측량 및 통신 구조가 고정될 수 없는 기타 작업에 적합합니다.
표준 운용 주파수는 1350–1450 MHz입니다. 프로젝트 요구 사항에 따라 350 MHz~6 GHz의 주파수 구성을 맞춤 설정할 수 있습니다.
주파수 호핑 구성도 옵션으로 제공됩니다. 실제 운용 대역은 프로젝트 요구 사항과 배치 국가 또는 지역에 적용되는 주파수 규정에 따라 선택해야 합니다.
MEB83-36은 두 개의 MESH 안테나 인터페이스를 통해 2 W × 2 송신 출력을 제공합니다.
송신 출력만으로 통신 거리가 결정되지는 않습니다. 안테나, 주파수, 지형, 설치 위치, 간섭 및 네트워크 토폴로지도 실제 무선 성능에 영향을 줍니다.
지원되는 채널 대역폭은 1.25, 2.5, 5, 10, 20 및 40 MHz입니다.
더 넓은 40 MHz 구성은 무전기의 명시된 최대 120 Mbps 전송 성능에 필요한 대역폭을 제공합니다.
MEB83은 BPSK, QPSK, 16QAM, 64QAM 및 256QAM 적응형 변조를 지원합니다.
서로 다른 변조 모드를 통해 무선 시스템은 변화하는 무선 링크 조건에 맞춰 전송 방식을 조정할 수 있습니다.
수신 감도는 5 MHz에서 -103 dBm으로 규정되어 있습니다.
실제 링크 성능은 안테나, 운용 주파수, 간섭 및 배치 환경을 포함한 전체 RF 시스템의 일부로 평가해야 합니다.

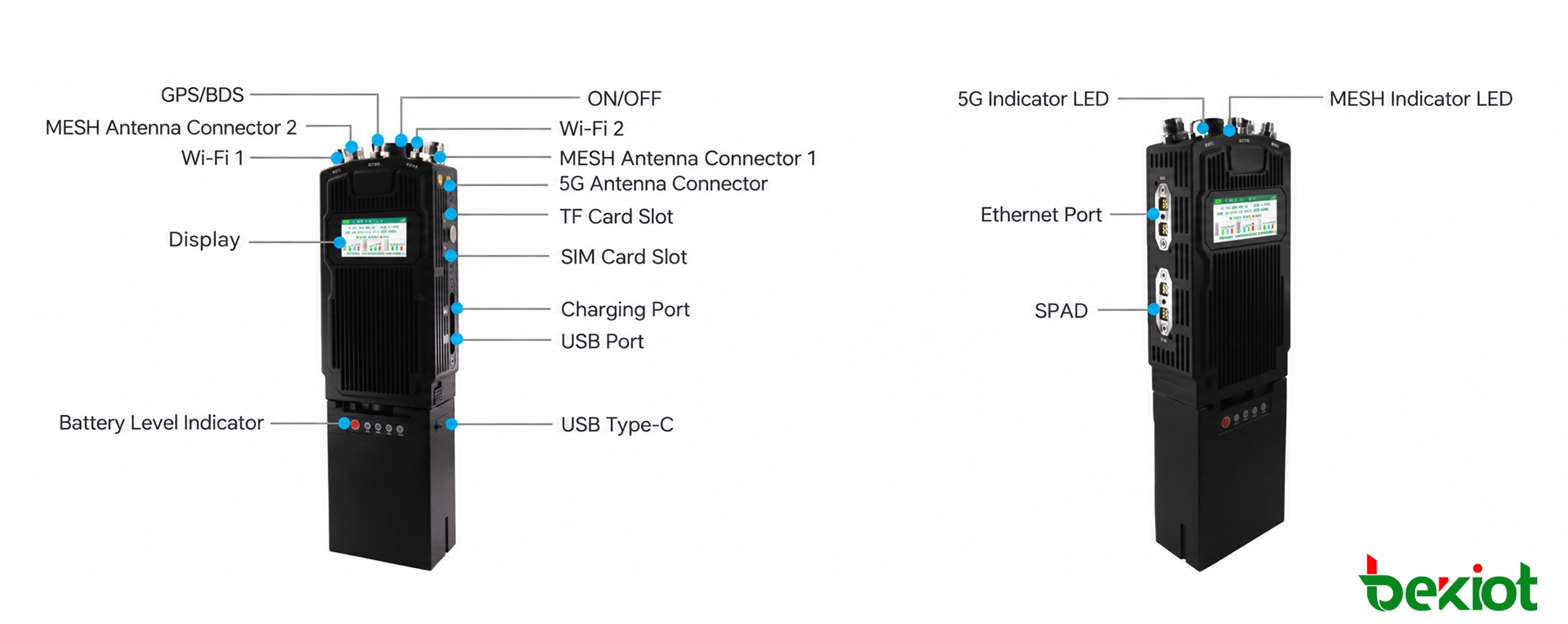

MEB83은 MESH 안테나용 TNC 인터페이스 2개를 제공합니다.
이 인터페이스는 분산형 멀티홉 네트워킹에 사용되는 광대역 MANET 무선 연결을 지원합니다.
Wi-Fi 안테나용 SMA 인터페이스 2개와 GPS용 SMA 인터페이스 1개가 제공됩니다.
5G 안테나 연결용 MCX 인터페이스 1개가 제공됩니다.
MEB83은 1000 Mbps Ethernet 인터페이스 1개를 포함합니다.
Gigabit Ethernet 포트는 호환 외부 장비에 유선 IP 연결을 제공하며, 낮은 속도의 Ethernet 연결만 갖춘 휴대형 모델과 MEB83의 인터페이스 구성을 구분합니다.
장비는 USB 인터페이스 1개, TF 카드 슬롯 1개, SIM 카드 슬롯 1개를 제공합니다.
이 인터페이스는 프로젝트 요구 사항에 따라 더 넓은 통신 및 애플리케이션 시스템과의 통합을 지원합니다.
휴대형 무전기 충전을 위한 USB Type-C 충전 포트가 제공됩니다.
MEB83은 통합 디스플레이와 함께 5G 상태 표시등 1개, MESH 상태 표시등 1개를 제공합니다.
긴급 팀이 광대역 통신을 필요로 하지만 기존 고정 또는 공공 네트워크 인프라를 사용할 수 없거나 부족한 경우 MEB83을 신속하게 배치할 수 있습니다.
여러 대의 무전기가 이동형 멀티홉 네트워크를 구성해 사고 지역 전반에서 음성, 영상, 데이터 및 위치 정보를 교환할 수 있습니다.
구조 팀은 변화하는 환경을 지속적으로 이동하면서 다른 인원 및 지휘 자원과 통신을 유지해야 할 수 있습니다.
분산형 네트워킹과 동적 라우팅을 통해 호환 노드는 상대 위치가 바뀌어도 현장 네트워크의 일부로 유지될 수 있습니다.
제조사 응용 예에서는 고층 주거 건물, 지하 주차장, 대형 상업 복합시설 및 지하철 환경에서 MESH 인원 단말, 릴레이 장비 및 디스패치 플랫폼을 이용해 분산형 음성·영상 통신을 구성하는 방식을 설명합니다.
동일한 IP 네트워크는 현장 인력이 사용하는 호환 모니터링 및 센싱 장비를 위한 투명한 전송 경로로도 활용할 수 있습니다.
UAV 영상 및 데이터 전송은 제품의 의도된 응용으로 명시되어 있습니다.
MEB83은 호환 UAV 및 지상 노드를 포함하는 MANET 시스템에 참여해 공중 장비와 현장 통신 장비 사이에서 광대역 정보를 전송할 수 있습니다.
전력 건설, 야외 측량 및 원격 엔지니어링 프로젝트는 유선 또는 공공 모바일 네트워크가 편리하게 닿지 않는 지역에서 진행될 수 있습니다.
휴대형 MANET 무전기는 영구 통신 인프라를 먼저 설치하지 않고도 현장 인력과 다른 호환 노드 사이에 임시 광대역 연결을 구축할 수 있습니다.
MEB83은 도시 순찰 및 일상적인 이동 작업을 위한 전용 통신 네트워크에서 사용할 수 있습니다.
휴대형 형태를 통해 개별 인원은 여러 순찰 구역을 이동하면서도 네트워크의 일부로 유지될 수 있습니다.
제품 설명은 MEB83의 목표 시나리오 중 하나로 근거리 정찰을 제시합니다.
고대역폭 MANET 연결은 이동 인원에서 호환 통신 노드로 현장 영상 및 기타 운용 정보를 전송하는 데 활용할 수 있습니다.
선박 전송과 해상 구조도 제조사가 설명한 응용 분야에 포함됩니다.
호환 MANET 단말은 운용에 사용되는 통신 아키텍처에 따라 선박, UAV, 헬리콥터 또는 기타 노드가 포함된 네트워크에 참여할 수 있습니다.

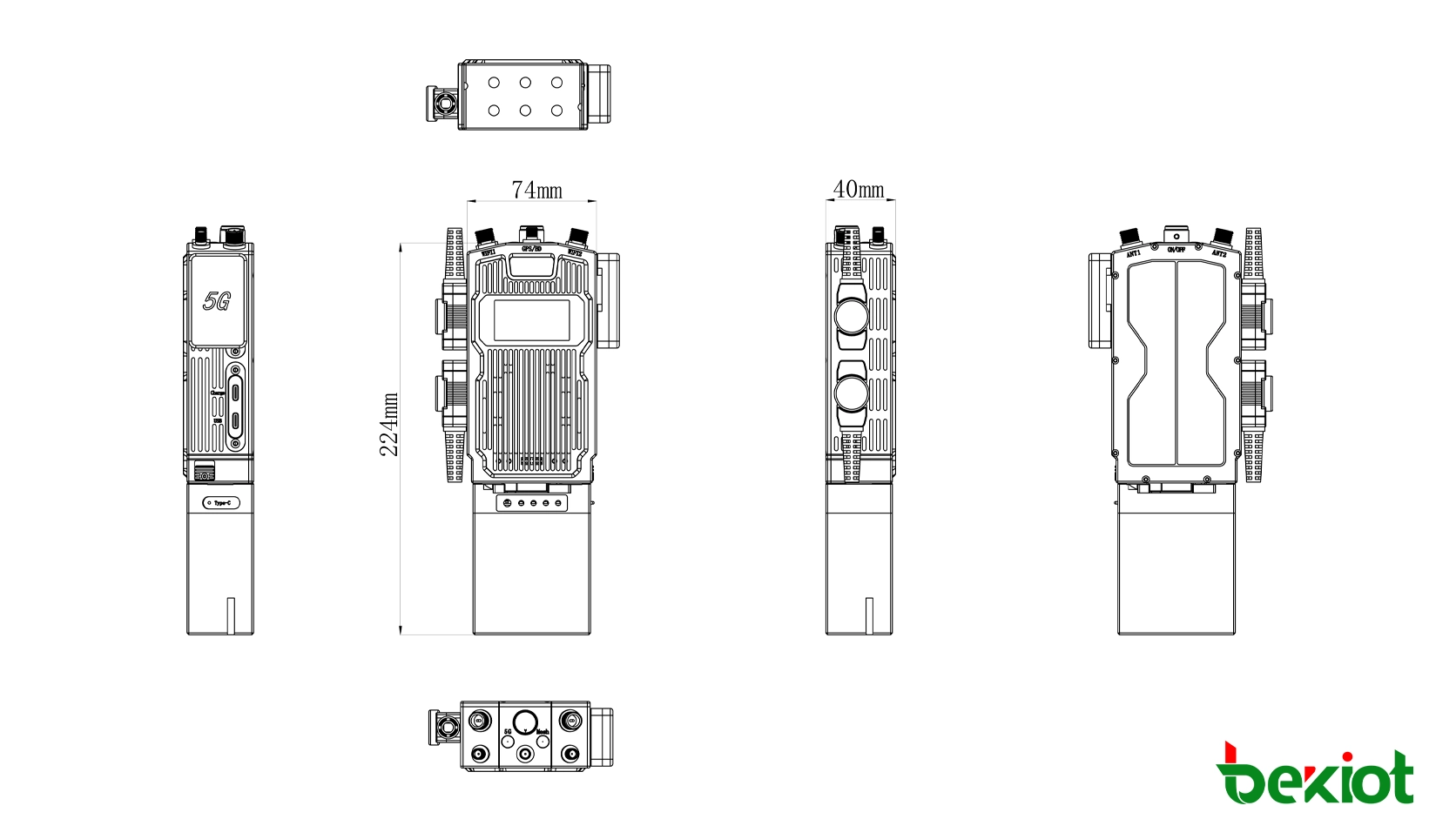

MEB83의 크기는 안테나를 제외하고 약 224 × 74 × 40 mm이며, 무게는 안테나를 제외하고 약 1060 g입니다.
장비는 12.6 V / 7 Ah 배터리를 사용합니다. 제조사는 표준 구성에서 약 6시간 운용, 향상된 구성에서 약 8–12시간을 명시합니다.
40 MHz 채널 대역폭과 명시된 120 Mbps 무선 전송 성능의 조합은 MANET 네트워크가 더 높은 대역폭을 요구하는 서비스를 전달해야 하는 환경에서 MEB83을 특히 유용하게 만듭니다.
영상 트래픽은 최대 무선 데이터 속도만이 아니라 동시 스트림 수, 압축 비트레이트, RF 조건, 릴레이 수 및 기타 네트워크 트래픽에 따라 계획해야 합니다.
1000 Mbps Ethernet 인터페이스는 휴대형 무전기와 호환 외부 IP 장비 사이에 더 빠른 유선 연결을 제공합니다.
무선 네트워크를 통해 실제로 전달할 수 있는 트래픽 양은 Ethernet 포트 속도만이 아니라 MANET 무선 링크와 전체 네트워크 조건에 의해 결정됩니다.
MEB83은 고립된 휴대형 장비로만 동작할 필요가 없습니다. 지상국, 릴레이, UAV 노드 및 기타 통신 장비가 포함된 더 넓은 호환 MANET 배치의 일부가 될 수 있습니다.
이를 통해 휴대형 무전기를 사용하는 인원이 단순한 사용자 간 통신을 넘어 확장 가능한 네트워크에 직접 참여할 수 있습니다.
아닙니다. 120 Mbps는 40 MHz 조건에서 명시된 무선 전송 성능을 의미합니다. 실제 애플리케이션 처리량은 RF 조건, 간섭, 네트워크 토폴로지, 릴레이 홉 수 및 동시 네트워크 트래픽에 따라 달라질 수 있습니다.
기술 파라미터 표에는 고정 통신 거리가 제공되지 않습니다. 실제 커버리지는 운용 주파수, 안테나 구성, 지형, 장애물, 간섭 및 다른 MANET 노드 위치에 따라 달라집니다.
예. MEB83은 호환 IP 장비용 1000 Mbps Ethernet 인터페이스 1개를 제공합니다. 실제 응용은 연결 장비의 IP 구성, 프로토콜, 대역폭 요구 사항 및 전체 MANET 네트워크 설계에 따라 달라집니다.
기술 사양에는 표준 구성 약 6시간 운용, 향상된 버전 약 8–12시간이 명시되어 있습니다. 실제 지속 시간은 송신 활동, 트래픽 부하, 연결 기능, 온도 및 배터리 상태에 따라 달라질 수 있습니다.
프로젝트 계획에서는 허용 운용 주파수, 필요한 채널 대역폭, 예상 음성·영상·데이터 트래픽, MANET 노드 수, 안테나 구성, 배터리 요구 사항 및 휴대형·UAV·릴레이·지상국 노드가 함께 운용되는지 확인해야 합니다.
| 모델 | MEB83 |
|---|---|
| 무전기 모델 | MEB83-36 |
| 제품 유형 | SDR MANET 휴대형 무전기 |
| 무선 아키텍처 | 소프트웨어 정의 무선(SDR) |
| 표준 주파수 | 1350–1450 MHz |
| 사용자 지정 주파수 | 350 MHz–6 GHz, 사용자 지정 가능 |
| 주파수 호핑 | 옵션 |
| 송신 출력 | 2 W × 2 |
| 채널 대역폭 | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, 조정 가능 |
| 변조 | BPSK / QPSK / 16QAM / 64QAM / 256QAM, 적응형 |
| 전송 성능 | 120 Mbps @ 40 MHz |
| 수신 감도 | -103 dBm @ 5 MHz |
| 네트워크 용량 | 동일 주파수 네트워킹에서 최대 64개 노드 |
| 네트워크 토폴로지 | 스타 / 선형 / Mesh / 하이브리드 동적 |
| MESH 안테나 인터페이스 | 2 × TNC |
| Wi-Fi 안테나 인터페이스 | 2 × SMA |
| GPS 안테나 인터페이스 | 1 × SMA |
| 5G 안테나 인터페이스 | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| 충전 포트 | 1 × USB Type-C |
| 추가 인터페이스 | 1 × SPAD |
| 저장 장치 | TF 카드 슬롯 × 1 |
| SIM | SIM 카드 슬롯 × 1 |
| 디스플레이 | 통합 디스플레이 × 1 |
| 상태 표시등 | 5G × 1 / MESH × 1 |
| 동작 온도 | -40°C ~ +55°C |
| 보관 온도 | -40°C ~ +85°C |
| 동작 습도 | 5%–95%, 비응축 |
| 크기 | 224 × 74 × 40 mm, 안테나 제외 |
| 무게 | 약 1060 g, 안테나 제외 |
| 배터리 | 12.6 V / 7 Ah |
| 배터리 동작 온도 | -10°C ~ +55°C |
| 명시된 동작 시간 | 약 6시간 |
| 연장 동작 시간 | 약 8–12시간 |
| 평균 소비 전력 | 15 W |
| 최대 소비 전력 | 22 W |
