MAB82 SDR MANET 공중 탑재 모듈은 UAV, 로봇 플랫폼, 무인 시스템, 이동형 지상국 및 신속하게 구축할 수 있는 무선 IP 연결이 필요한 기타 응용 환경을 위해 설계된 소형 광대역 무선 네트워킹 장치입니다.
MAB82-36 모듈은 소프트웨어 정의 무선 아키텍처와 분산형 멀티홉 네트워킹 기술을 기반으로 합니다. 호환 노드는 고정 중앙 기지국에 의존하지 않고 무선 네트워크를 구성할 수 있으며, 각 노드는 라우팅과 릴레이 전송에 참여할 수 있습니다.
배치 후 여러 MAB82-36 노드는 수초 내에 멀티홉 네트워크를 구축할 수 있습니다. UAV, 지상 차량, 로봇 또는 현장 팀의 위치가 변하면 네트워크가 사용 가능한 통신 경로를 동적으로 조정하여 운용 구역 전반에서 음성, 데이터, 영상 및 위치 정보 전송을 유지할 수 있습니다.
소형 인클로저, 24 V 전원, 다양한 통신 인터페이스를 갖춘 MAB82는 크기, 무게 및 네트워킹 유연성이 중요한 공중 및 모바일 플랫폼 통합에 적합합니다.
MAB82-36은 모든 통신 트래픽이 하나의 중앙 노드를 거치도록 요구하지 않습니다. 호환 장비가 자동으로 분산형 무선 네트워크에 참여할 수 있어, 고정 네트워크 인프라를 사용할 수 없거나 적합하지 않은 곳에서도 공중 및 지상 플랫폼 간 통신을 구축할 수 있습니다.
각 호환 노드는 트래픽 전달에 참여할 수 있습니다. 두 엔드포인트 사이의 직접 무선 경로를 사용할 수 없거나 적합하지 않으면 데이터가 네트워크의 다른 노드를 통해 릴레이될 수 있습니다.
이 멀티홉 아키텍처는 UAV, 로봇, 지상 인력이 넓거나 장애물이 많은 지역에서 작동하여 모든 엔드포인트가 직접 가시선 연결을 유지하기 어려운 상황에 특히 유용합니다.
공중 및 로봇 플랫폼은 지속적으로 위치가 변합니다. MAB82-36은 동적 네트워크 라우팅을 지원하여 노드가 이동하거나 운용 구역에 참여 또는 이탈할 때 통신 경로를 변경할 수 있습니다.
시스템을 하나의 영구적인 무선 링크에 맞춰 설계하는 대신, 네트워크가 현재 사용 가능한 노드의 위치에 맞춰 적응할 수 있습니다.
광대역 MANET 네트워크는 음성, IP 데이터, 실시간 영상 및 위치 정보를 전송할 수 있습니다. 이를 통해 동일한 무선 인프라에서 UAV 영상 전송, 원격 측정, 현장 통신 및 기타 IP 기반 운용 서비스를 지원할 수 있습니다.
MAB82는 스타, 선형, Mesh 및 하이브리드 동적 네트워크 토폴로지를 지원합니다. 따라서 시스템 설계자는 노드 수, 이동 패턴, 릴레이 요구 사항 및 운용 환경에 따라 네트워크 아키텍처를 조정할 수 있습니다.
동일 주파수 네트워킹은 최대 64개 노드를 지원하므로, 소수의 모바일 플랫폼을 연결하는 시스템부터 더 큰 규모의 분산형 MANET 배치까지 적용할 수 있습니다.
MAB82-36은 UAV에 통합되어 영상, 데이터, 위치 정보 및 기타 IP 트래픽을 위한 광대역 무선 링크를 제공할 수 있습니다. 여러 공중 및 지상 노드가 단일 점대점 UAV 데이터 링크에만 의존하지 않고 같은 네트워크에 참여할 수 있습니다.
공중 노드는 높은 위치의 릴레이 지점 역할도 할 수 있습니다. 지형, 건물 또는 기타 장애물로 인해 지상 통신이 제한되는 환경에서는 UAV의 고도를 활용해 서로 떨어진 네트워크 노드 사이에 추가 통신 경로를 만들 수 있습니다.
이 소형 모듈은 로봇 플랫폼과 무인 지상 차량에도 통합할 수 있습니다. 이러한 플랫폼은 인근 노드와 영상 및 운용 데이터를 교환하면서 MANET 네트워크의 라우팅과 릴레이 기능에도 참여할 수 있습니다.
이 아키텍처는 원격 점검, 긴급 대응 및 사람이 직접 접근하기 어렵거나 위험하거나 불편한 구역에 장비를 투입해야 하는 기타 작업에 유용합니다.
MAB82-36은 호환 지상 MANET 장비와 함께 작동하여 통합 공지 통신 네트워크를 구축할 수 있습니다. UAV가 현장 영상이나 데이터를 지상국으로 전송하는 동안 다른 공중, 로봇 또는 모바일 노드도 동일 네트워크에 참여할 수 있습니다.
하나의 배치에 한 가지 운반 플랫폼만 사용할 필요는 없습니다. 프로젝트 요구 사항에 따라 공중 노드, 지상 로봇, 이동 차량, 휴대형 장비 및 지휘 측 시스템을 결합할 수 있습니다.
이를 통해 각 플랫폼별로 별도의 통신 네트워크를 구축하지 않고도 프로젝트의 실제 운용 구조에 맞춰 무선 아키텍처를 구성할 수 있습니다.
MAB82-36의 표준 운용 주파수는 1350–1450 MHz입니다. 프로젝트 요구 사항에 따라 350 MHz~6 GHz의 주파수 구성을 맞춤 설정할 수 있으며, 주파수 호핑 구성도 옵션으로 제공됩니다.
운용 주파수는 적용되는 주파수 규정, 사용 가능한 주파수 자원, 안테나 요구 사항 및 예정된 배치 구역의 RF 조건에 따라 선택해야 합니다.
MAB82-36은 2 W × 2 송신 출력을 제공하며 MESH 안테나 인터페이스 2개를 사용합니다. 이 구성은 소형 폼팩터를 유지하면서 광대역 무선 네트워킹을 지원해 공중 및 모바일 플랫폼 통합에 적합합니다.
사용 가능한 채널 대역폭은 1.25, 2.5, 5, 10, 20 및 40 MHz입니다. 사용 가능한 주파수 자원, 간섭 조건 및 필요한 네트워크 용량에 따라 대역폭을 선택할 수 있습니다.
BPSK, QPSK, 16QAM, 64QAM 및 256QAM의 적응형 변조를 지원합니다. RF 조건이 변할 때 무선 링크가 전송 안정성과 데이터 용량의 균형을 유지할 수 있습니다.
명시된 전송 성능은 20 MHz 채널 대역폭에서 50 Mbps이며, 수신 감도는 5 MHz에서 -103 dBm입니다.
실제 애플리케이션 처리량은 RF 조건, 채널 구성, 네트워크 토폴로지, 릴레이 홉, 간섭 및 동시 트래픽에 따라 달라집니다. 따라서 UAV 영상과 다중 노드 배치는 무선 장비의 최대 데이터 속도만이 아니라 전체 네트워크 트래픽을 기준으로 계획해야 합니다.

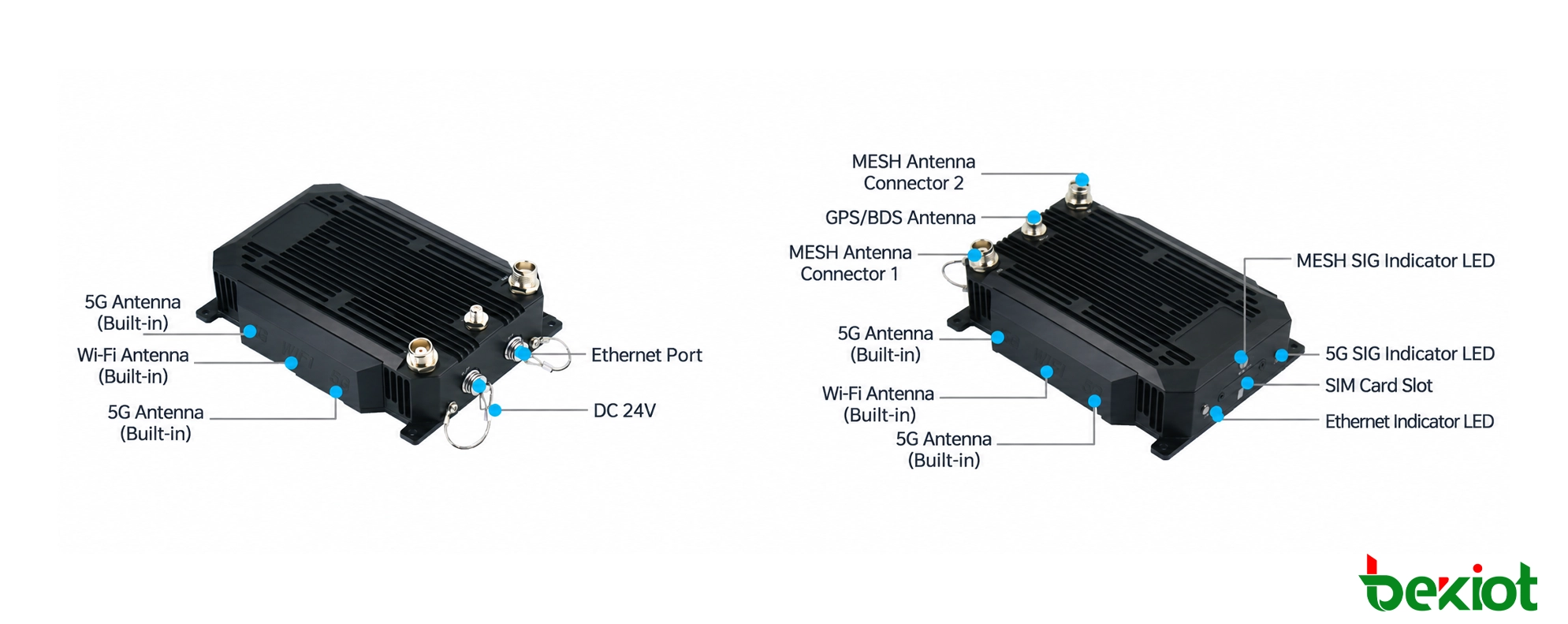

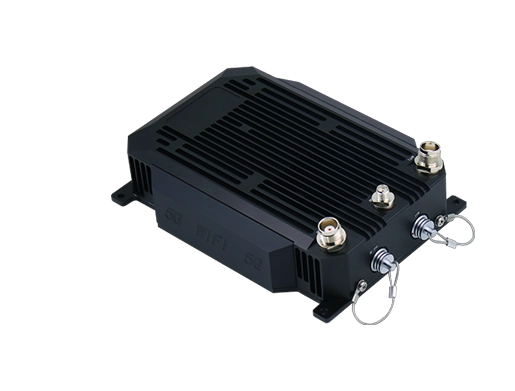

MAB82는 MANET 네트워킹, 위치 정보, IP 연결 및 모바일 네트워크 통합을 위한 전용 인터페이스를 제공합니다. MESH 안테나용 TNC 인터페이스 2개와 GPS 안테나용 SMA 인터페이스 2개가 제공됩니다.
또한 내장 Wi-Fi 및 5G 안테나 연결, 100 Mbps Ethernet 인터페이스 및 SIM 카드 슬롯을 갖추고 있습니다. UAV, 로봇, 차량 또는 기타 호스트 시스템에 통합할 때 DC 24 V 연결을 통해 모듈에 전원을 공급합니다.
MAB82는 UAV와 지상 통신 노드 사이에 광대역 무선 연결을 제공할 수 있습니다. 항공기가 이동하는 동안에도 실시간 영상, 원격 측정, 위치 정보 및 기타 IP 데이터를 MANET 네트워크를 통해 전송할 수 있습니다.
직접적인 공대지 경로를 사용할 수 없거나 여러 UAV가 동일한 운용 네트워크에 참여해야 하는 경우 추가 노드로 네트워크를 확장할 수 있습니다.
재난 대응 및 긴급 작업 중에는 통신 인프라를 사용할 수 없거나 빠르게 이동하는 현장 팀을 지원하기에 부족할 수 있습니다. MAB82 모듈을 탑재한 UAV는 공중 관측을 수행하면서 임시 광대역 통신 네트워크에도 참여할 수 있습니다.
공중, 모바일 및 지상 노드가 함께 작동하여 사고 지역의 영상과 운용 데이터를 지휘 인력에게 전달할 수 있습니다.
고층 건물, 지하 시설, 산업 현장 및 대형 상업 단지는 까다로운 무선 환경을 만들 수 있습니다. 적절한 경우 공중 MANET 노드는 높은 위치의 릴레이 지점을 제공하여 휴대형 및 지상 통신 장비를 보완할 수 있습니다.
이 네트워크는 긴급 대응 팀이 사용하는 현장 영상, 위치 정보 및 기타 IP 서비스를 지원하면서 참여 노드 사이의 분산형 통신을 유지할 수 있습니다.
로봇과 무인 지상 시스템에 MAB82-36을 탑재하여 사람이 직접 접근하기 위험하거나 어려운 지역의 실시간 영상과 운용 데이터를 전송할 수 있습니다. 로봇이 제어 위치에서 멀어질수록 멀티홉 네트워크에 추가 노드를 투입할 수 있습니다.
공공 설비 건설, 측량, 원격 점검 및 인프라 유지보수는 산악 지역이나 통신 연결이 드문 지역에서 이루어지는 경우가 많습니다. MANET 무전기를 탑재한 UAV와 모바일 플랫폼은 영구 통신 인프라를 먼저 구축하지 않고도 임시 무선 연결을 구성할 수 있습니다.
순찰, 점검 또는 임시 모니터링에 사용되는 UAV와 무인 시스템은 동일한 모바일 Mesh 네트워크를 통해 영상과 데이터를 교환할 수 있습니다. 임무 중 운용 위치나 통신 경로가 변하는 환경에서 더 높은 배치 유연성을 제공합니다.
MAB82는 선박, 해안 시설 및 오프쇼어 작업 구역 주변에서 사용되는 UAV 또는 기타 모바일 플랫폼에 통합할 수 있습니다. 기존 지상 통신 범위가 제한되는 곳에서는 공중 노드가 더 넓은 MANET 구성에 참여하여 모바일 자산과 임시 지휘 위치를 연결할 수 있습니다.

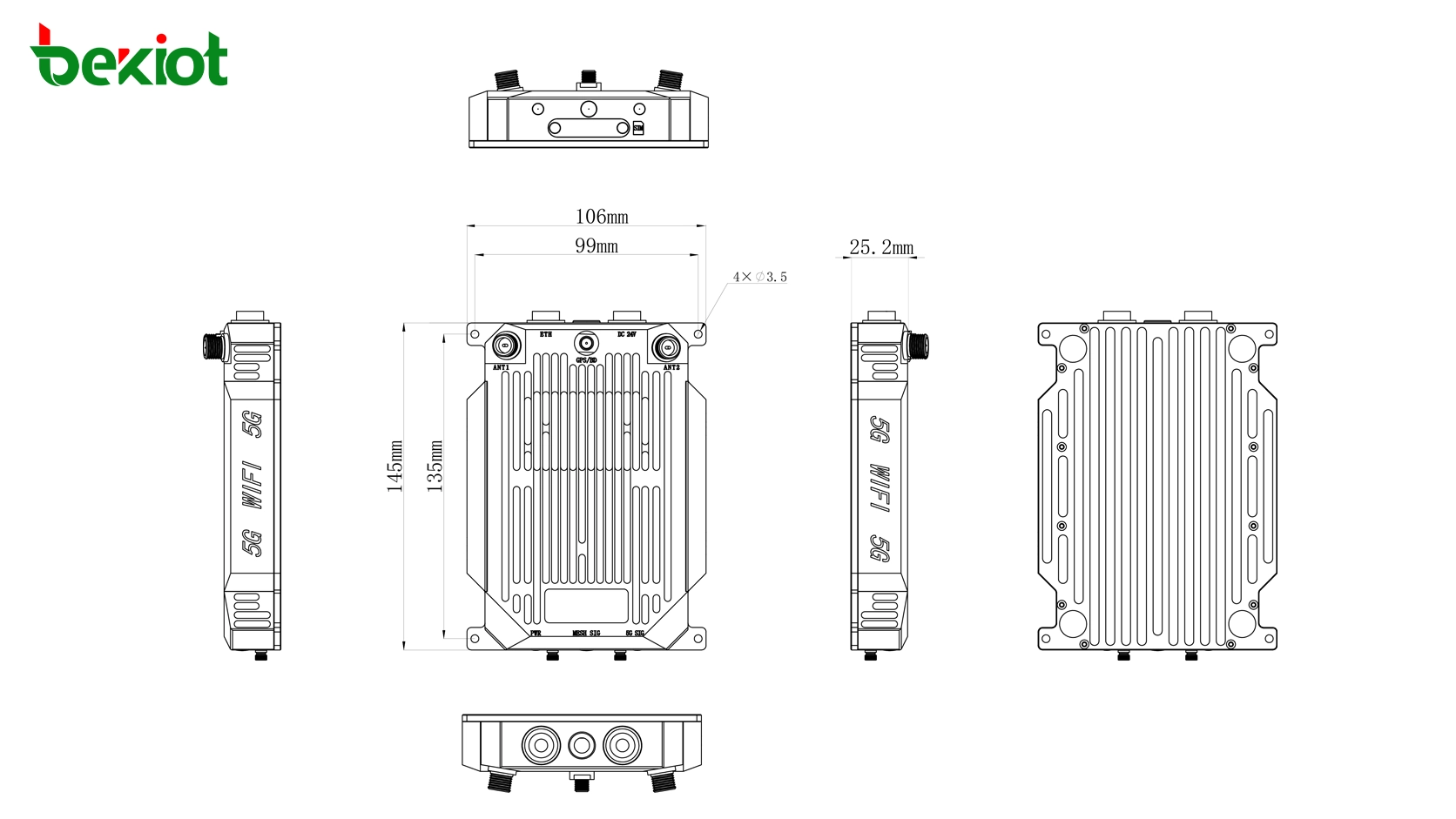

MAB82의 크기는 안테나를 제외하고 약 145 × 106 × 33 mm이며, 무게는 안테나를 제외하고 약 508 g입니다. 소형 인클로저는 사용 가능한 공간과 탑재 중량이 중요한 설계 요소인 UAV, 로봇 플랫폼 및 기타 모바일 장비 설치에 적합합니다.
MAB82-36은 안테나 제외 약 508 g의 무게와 145 × 106 × 33 mm의 소형 인클로저를 갖춰, 휴대형 또는 차량 탑재형 통신 장비에서 사용하는 더 큰 케이스 없이도 UAV와 기타 모바일 플랫폼에 통합할 수 있습니다.
일반적인 UAV 데이터 링크는 보통 한 대의 항공기와 하나의 지상 엔드포인트를 연결합니다. MAB82-36은 호환 공중 및 지상 장비가 다중 노드 네트워크에 참여하고, 다른 장비가 대체 라우팅 및 릴레이 경로를 제공할 수 있도록 합니다.
UAV, 로봇 플랫폼, 지상국 및 기타 호환 MANET 장비가 동일한 네트워크에 참여할 수 있습니다. 여러 모바일 플랫폼이 서로 및 지휘 측 시스템과 정보를 교환해야 하는 현장 아키텍처를 단순화합니다.
영상, 음성, IP 데이터 및 위치 정보가 동일한 광대역 MANET 인프라를 공유할 수 있어 하나의 무선 네트워크가 여러 운용 애플리케이션을 지원할 수 있습니다.
프로젝트는 소수의 공중 및 지상 노드로 시작한 뒤, 커버리지, 토폴로지 및 운용 요구 사항이 증가하면 추가 릴레이 또는 모바일 장비를 도입해 확장할 수 있습니다.
아닙니다. 소형 크기는 공중 플랫폼 통합에 적합하지만, 전원, 인터페이스 및 RF 구성이 프로젝트 요구 사항을 충족하면 MAB82-36은 로봇 플랫폼, 무인 지상 차량, 이동 통신 장비 및 지상국에도 통합할 수 있습니다.
이 모듈에는 모든 배치에 공통으로 적용되는 고정 통신 거리가 지정되어 있지 않습니다. 실제 거리는 운용 주파수, 안테나 종류와 이득, 안테나 설치, 비행 고도, 지형, 간섭, 노드 배치 및 릴레이 노드 사용 여부에 따라 달라집니다. 따라서 프로젝트 커버리지는 예정된 운용 환경을 대상으로 한 RF 계획을 통해 평가해야 합니다.
통합 시 사용 가능한 탑재 용량, 장비 고정, 24 V 전원 공급, 안테나 위치와 간격, 케이블 배선, 방열 및 다른 탑재 전자 장비와의 RF 상호 작용 가능성을 고려해야 합니다. 기체 구조와 다른 장비가 의도한 무선 경로를 불필요하게 가리지 않도록 안테나를 설치해야 합니다.
MAB82는 다중 노드 네트워킹을 지원하며 동일 주파수 구성에서 최대 64개 노드를 수용할 수 있습니다. 실제 동시 운용 UAV 수는 영상 비트레이트, 데이터 트래픽, 채널 대역폭, 릴레이 토폴로지 및 네트워크의 다른 노드가 필요로 하는 용량을 기준으로 계획해야 합니다.
예. 호환 MANET 노드는 라우팅과 릴레이 전송에 참여할 수 있습니다. 따라서 위치와 RF 조건이 적절하면 공중 노드가 떨어진 노드 사이에 추가 통신 경로를 제공할 수 있습니다.
MAB82는 호환 IP 장비용 100 Mbps Ethernet 인터페이스를 제공합니다. 특정 카메라, 컨트롤러, 컴퓨터 또는 센서가 네트워크를 통해 작동할 수 있는지는 해당 장비의 IP 설정, 프로토콜, 데이터 속도 및 전체 네트워크 설계에 따라 달라집니다.
유용한 프로젝트 정보에는 배치 국가, 사용 가능한 주파수 대역, UAV 또는 호스트 플랫폼, 필요한 통신 구역, 노드 수, 비행 고도, 예상 영상 비트레이트, 안테나 구성, 필요한 인터페이스, 그리고 공중·로봇·차량 탑재형·지상 노드를 함께 운용할지 여부가 포함됩니다.
| 모델 | MAB82 |
|---|---|
| 모듈 모델 | MAB82-36 |
| 제품 유형 | SDR MANET 공중 탑재 모듈 |
| 무선 아키텍처 | 소프트웨어 정의 무선(SDR) |
| 표준 주파수 | 1350–1450 MHz |
| 사용자 지정 주파수 | 350 MHz–6 GHz, 프로젝트 요구 사항에 따라 사용자 지정 가능 |
| 주파수 호핑 | 옵션 |
| 송신 출력 | 2 W × 2 |
| 채널 대역폭 | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, 조정 가능 |
| 변조 | BPSK / QPSK / 16QAM / 64QAM / 256QAM, 적응형 |
| 전송 성능 | 최대 50 Mbps @ 20 MHz |
| 수신 감도 | -103 dBm @ 5 MHz |
| 네트워크 용량 | 동일 주파수 네트워킹에서 최대 64개 노드 |
| 네트워크 토폴로지 | 스타 / 선형 / Mesh / 하이브리드 동적 네트워크 |
| MESH 안테나 인터페이스 | 2 × TNC |
| GPS 안테나 인터페이스 | 2 × SMA |
| Wi-Fi | 2 × 내장 |
| 5G | 4 × 내장 |
| Ethernet | 1 × 100 Mbps Ethernet |
| SIM | SIM 카드 슬롯 × 1 |
| DC 연결 | 1 × DC 24 V |
| 상태 표시등 | MESH SIG × 1 / 5G SIG × 1 / PWR × 1 |
| 방진·방수 등급 | IP67 |
| 동작 온도 | -40°C ~ +55°C |
| 보관 온도 | -40°C ~ +85°C |
| 동작 습도 | 5%–95%, 비응축 |
| 크기 | 145 × 106 × 33 mm, 안테나 제외 |
| 무게 | 약 508 g, 안테나 제외 |
| 전원 공급 | 24 V / 3 A |
| 평균 소비 전력 | 15 W |
| 최대 소비 전력 | 22 W |
