고속도로 터널은 비상주차대, 차량용 횡갱, 보행자용 횡갱, 변전소, 환기실, 소방 설비 지점 및 통신 장비실 등이 배치된 길고 폐쇄된 환경입니다. 차량 충돌, 화재, 장비 고장 또는 긴급 지원 요청이 발생하면 현장에 있는 사람이 신속하게 터널 관제센터에 연락할 수 있어야 합니다. 운영자는 사고 위치를 확인하고 점검, 유지보수, 소방 및 교통 관리 담당자에게도 즉시 상황을 전달해야 합니다.
휴대전화는 네트워크 커버리지, 배터리 상태 및 현장 사용 조건의 영향을 받기 때문에 터널 내 유일한 비상 통신 수단으로 사용해서는 안 됩니다. 일반 사무용 전화기 역시 습기, 먼지, 차량 진동 및 지속적인 소음에 장시간 노출되는 환경에는 적합하지 않습니다. 따라서 터널 비상 통신 시스템에는 고정형 산업용 전화기가 필요하며, 이를 SIP 디스패치 플랫폼을 통해 방송, 영상 감시 및 녹음 시스템과 연동하여 모든 현장 통화가 관제센터의 사고 처리 절차로 직접 연결되도록 해야 합니다.
고속도로 터널의 통신 과제
터널의 통신 지점은 도로를 따라 분산되어 있으며 관제센터에서 멀리 떨어져 있는 경우가 많습니다. 사고 발생 후 신고자가 정확한 이정거리나 주행 방향을 설명하지 못할 수도 있습니다. 연기, 어둠 또는 긴박한 상황에서는 위치를 구두 설명에만 의존할 경우 상황 판단이 지연될 수 있습니다.
전화, 공공 방송, 영상 감시 및 화재 경보 시스템이 각각 독립적으로 운영되면 비상 전화를 받은 운영자가 관련 카메라, 방송 구역 및 대응팀 연락처를 별도로 찾아야 합니다. 여러 플랫폼을 반복적으로 전환하면 불필요한 작업 단계가 늘어나고 장비나 위치를 잘못 연결할 가능성도 높아집니다.
터널 환기팬, 차량 통행 및 전기기계 장비에서는 지속적인 소음이 발생하므로 일반 전화 벨소리를 듣기 어려울 수 있습니다. 장비실, 위험물 운송 차량과 관련된 구역 또는 위험성 평가를 통해 특별 위험 지점으로 확인된 장소에는 위험지역 분류에 적합한 방폭 전화기가 필요할 수 있습니다.
시스템 구성 및 접속 아키텍처

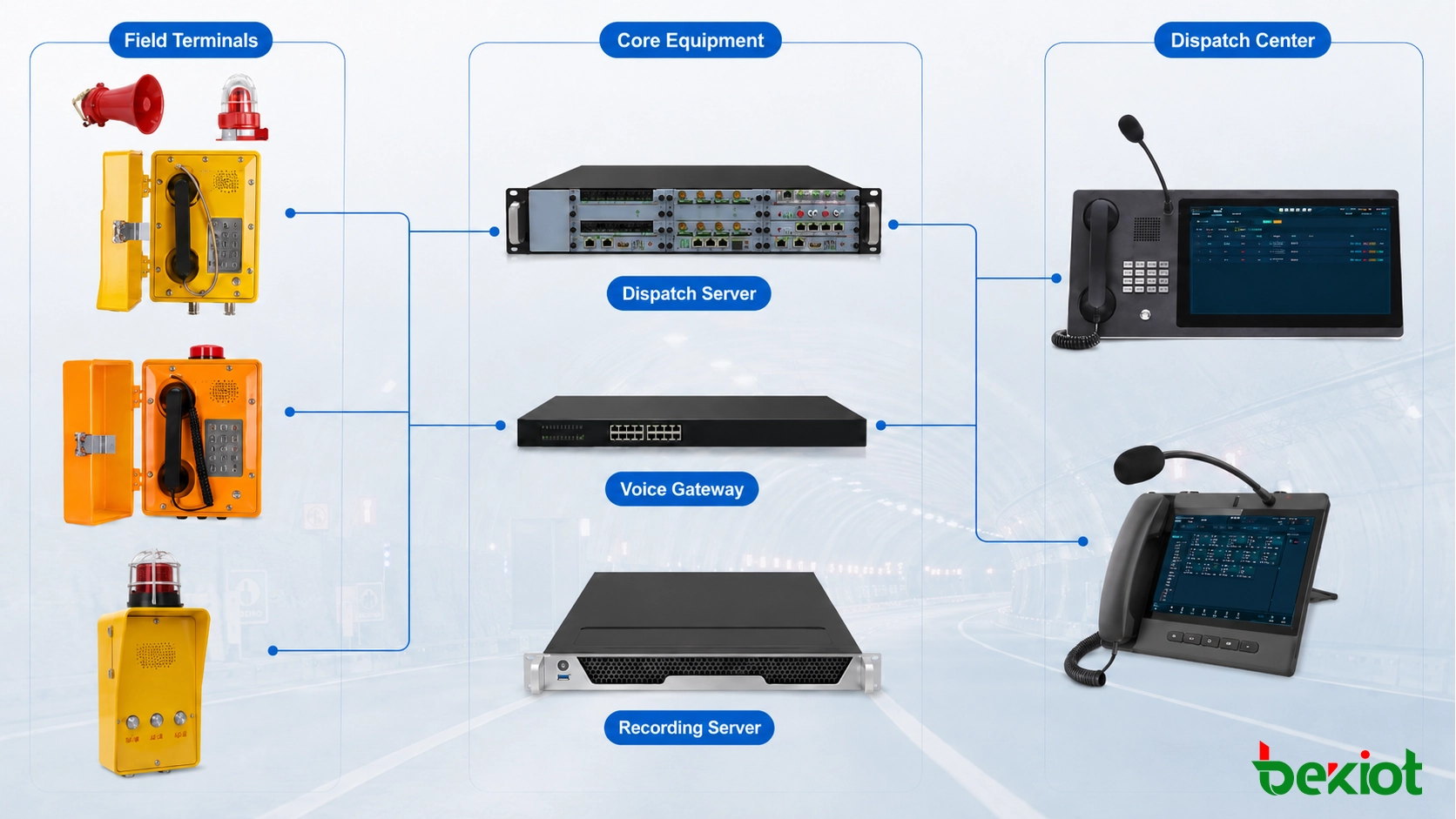

고속도로 터널 비상 통신 시스템은 일반적으로 현장 통신 단말, 전송 네트워크, 디스패치 플랫폼, 방송 및 경보 장비, 녹음 관리 시스템으로 구성됩니다. 터널을 따라 설치된 전화기는 산업용 이더넷 네트워크, 광섬유 링 네트워크 또는 전용 통신망을 통해 관제센터에 연결됩니다. 운영자는 중앙 집중형 인터페이스를 사용하여 전화를 받고, 단말 상태를 확인하며, 통신을 시작할 수 있습니다.
| 시스템 구분 | 주요 장비 | 주요 용도 |
|---|---|---|
| 현장 통신 | 산업용 방수 전화기, 비상 도움 요청 전화기, 방폭 전화기 | 사고 신고, 장비 고장 신고 및 현장 통신 |
| 디스패치 통신 | 디스패치 콘솔, SIP 디스패치 전화기, 디스패치 서버 | 수신 통화 처리, 담당자 호출 및 비상 지휘 |
| 방송 및 경보 | 혼 스피커, 페이징 단말, 음향 및 시각 경보 장치 | 구역별 안내 방송, 교통 경고 및 대피 지시 |
| 녹음 관리 | 녹음 서버, 운영 관리 플랫폼 | 통화, 방송 및 디스패치 작업 기록 저장 |
| 기존 시스템 접속 | 음성 게이트웨이 | 기존 아날로그 전화기 및 통신 회선 통합 |
각 현장 전화기는 터널명, 주행 방향, 이정거리, 장비 번호 및 설치 위치와 함께 시스템에 등록되어야 합니다. 전화가 디스패치 콘솔에 수신되면 운영자는 발신 위치를 추가로 확인하는 데 시간을 들이지 않고도 즉시 단말 정보를 확인할 수 있습니다.
관련 시스템: 고속도로 통합 지휘 및 디스패치 솔루션
기존 아날로그 비상 전화기는 음성 게이트웨이를 통해 SIP 디스패치 시스템에 연결할 수 있습니다. 기존 장비를 한 번에 모두 교체할 필요가 없으므로 신규 또는 개보수 터널 구간을 네트워크 조건에 따라 단계적으로 구축할 수 있습니다.

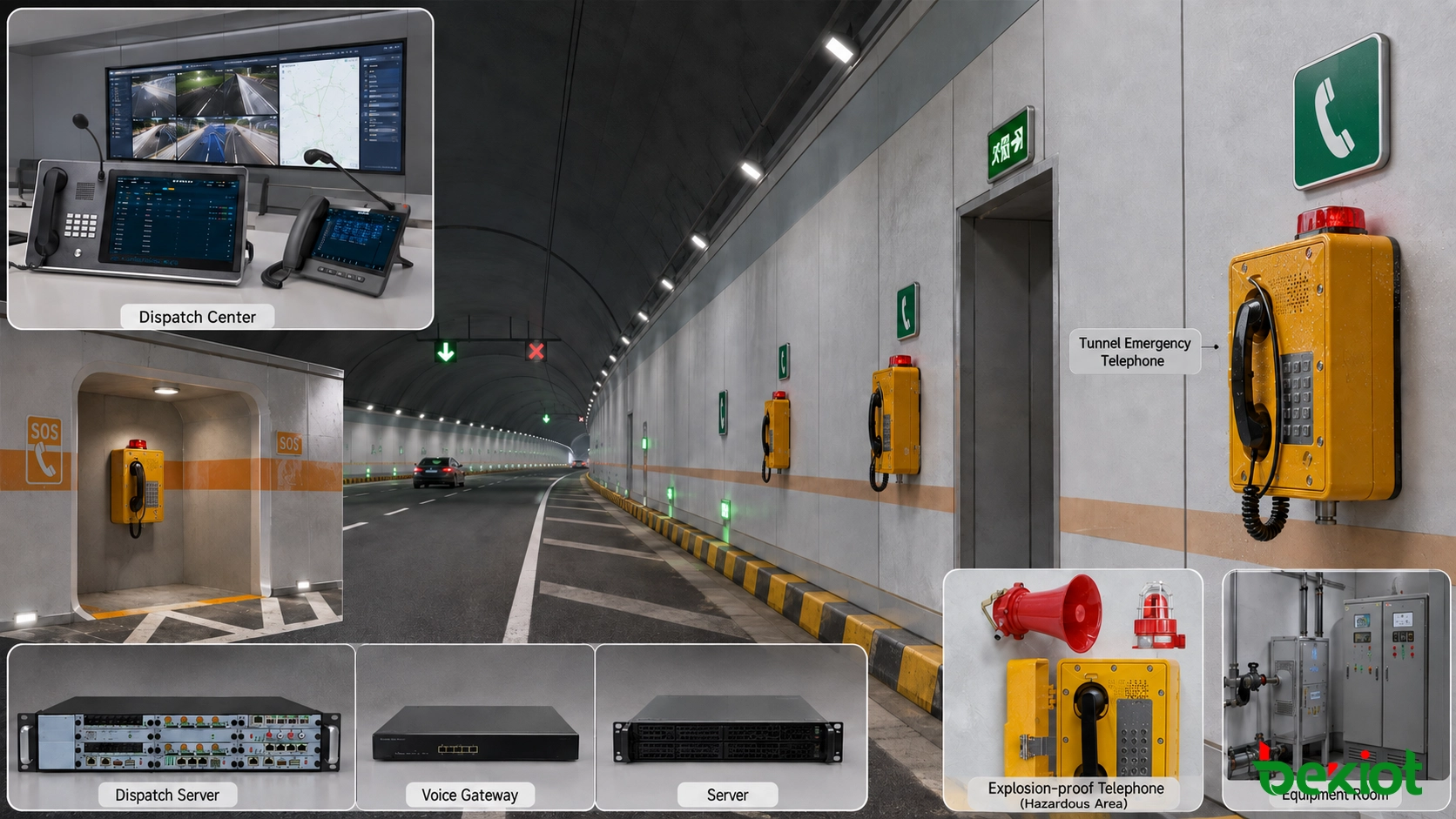

현장 통신 단말 배치
본선 터널 및 비상주차대
산업용 방수 전화기 또는 비상 도움 요청 전화기는 비상주차대, 터널 입출구 및 도로변의 고정형 지원 지점에 적합합니다. 차량 고장이나 비상 상황에서 운전자 또는 터널 이용자가 관제센터에 연락할 수 있도록 단말에는 눈에 잘 띄는 표식, 간단한 조작 방식 및 안정적인 환경 보호 성능이 필요합니다.
차량용 및 보행자용 횡갱
횡갱은 차량 이동, 인원 대피 및 긴급 구조에 사용됩니다. 이러한 위치에는 원터치 호출 단말을 설치할 수 있습니다. 전화가 수신되면 운영자는 단말 이름을 통해 정확한 횡갱 위치를 확인하고 인근 방송 구역을 통해 대피 또는 대기 지시를 전달할 수 있습니다.
장비실 및 변전소
산업용 전화기는 환기실, 펌프실, 변전소 및 통신 장비실에 설치할 수 있어 유지보수 담당자가 관제센터와 연락할 수 있습니다. 외함 재질, 방진·방수 등급, 동작 온도 및 설치 방식은 현장의 습도, 먼지 및 장비 소음 수준에 따라 선정해야 합니다.
특수 위험 구역
방폭 전화기는 모든 고속도로 터널 위치에 기본적으로 필요한 장비가 아닙니다. 위험성 평가를 통해 가연성 가스, 가연성 분진 또는 기타 폭발성 분위기가 존재하는 것으로 확인된 장소에서만 필요합니다. 선택한 통신 단말은 위험 물질, 구역 분류 및 온도 등급에 적합한 인증을 갖추어야 합니다.
관제실 및 관리 지점
터널 관제센터에는 시각화 디스패치 콘솔을 사용하는 것이 적합하며, 관리 지점과 당직실에는 SIP 디스패치 전화기를 배치할 수 있습니다. 두 종류의 단말은 동일한 번호 체계에 연결되어 일상 통신, 통화 전환 및 업무 담당자 간 협업을 지원합니다.
디스패치 센터 통신 제어
디스패치 콘솔은 터널 구간, 이정거리, 주행 방향 및 업무 역할에 따라 통신 대상을 표시합니다. 또한 각 단말이 온라인, 오프라인, 대기, 벨 울림 또는 통화 중인지 확인할 수 있습니다. 운영자는 많은 내선 번호를 기억할 필요 없이 원하는 위치를 직접 선택할 수 있습니다.
현장 전화기가 관제센터로 전화를 걸면 디스패처는 직접 응답하거나 점검, 유지보수 또는 관리 담당자에게 통화를 전환할 수 있습니다. 여러 부서가 함께 대응해야 하는 경우 현장 담당자, 유지보수팀 및 책임자를 동일한 통화에 연결하여 반복적인 정보 전달을 줄일 수 있습니다.
비상 도움 요청 통화에는 더 높은 통화 우선순위를 설정할 수 있습니다. 중요한 통신 회선이 사용 중인 경우 프로젝트에서 해당 기능을 지원한다면 권한이 있는 담당자가 통화 강제 개입, 강제 종료 또는 모니터링 기능을 사용할 수 있습니다. 이러한 권한은 지정된 담당자에게만 부여해야 하며 모든 작업을 기록해야 합니다.
단말이 오프라인 상태가 되거나 네트워크 연결이 끊기거나 등록에 실패하면 관리 플랫폼에서 경보를 생성해야 합니다. 유지보수 담당자는 장비 번호와 설치 위치를 기반으로 점검을 진행하여 현장 전화기가 오랫동안 사용할 수 없는 상태로 방치되는 것을 방지할 수 있습니다.
전화, 방송 및 영상 연동
비상 통신은 전화에 응답하는 단계에서 끝나서는 안 됩니다. 관제센터는 도움 요청을 받은 후 인근 영상 화면을 확인하여 사고 유형을 파악하고 관련 대응 인력에게 통보하며 영향을 받는 터널 구간에 안내 방송을 실시해야 합니다.

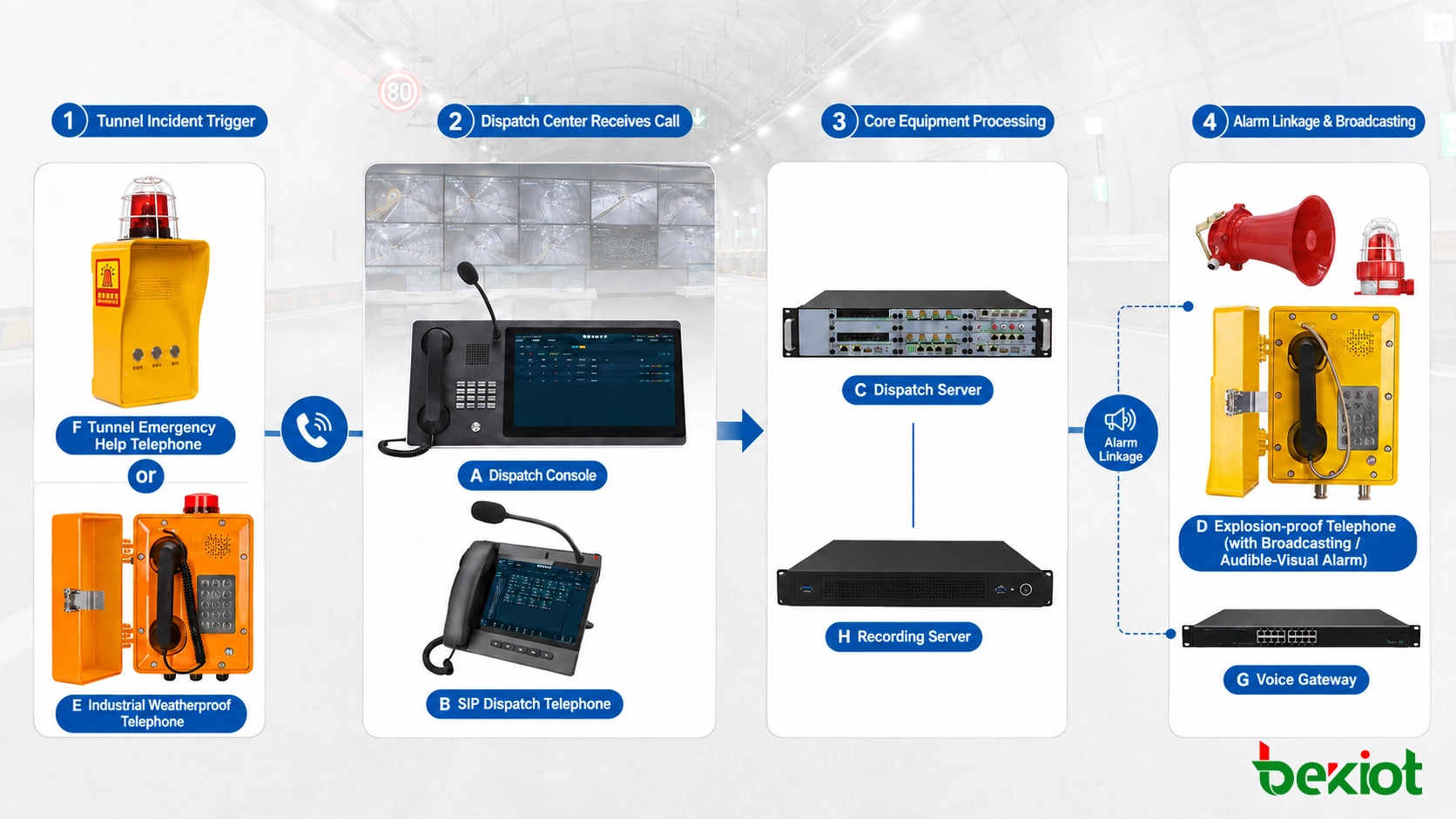

터널 내부에서 차량 충돌 사고가 발생한 경우 다음과 같은 절차로 대응할 수 있습니다:
운전자 또는 현장에 있는 사람이 비상 전화기를 사용하여 관제센터에 연락합니다;
디스패치 콘솔에 해당 전화기의 터널, 주행 방향 및 이정거리가 표시됩니다;
운영자가 전화를 받고 인근 카메라 영상을 열어 현장 상황을 확인합니다;
사고 상황에 따라 점검, 구조 또는 유지보수 담당자에게 통보합니다;
인근 방송 구역을 통해 접근하는 차량에 감속 또는 정지를 안내합니다;
대피가 필요한 경우 횡갱 인근의 방송 및 음향·시각 경보 장치를 작동합니다;
현장 피드백, 디스패치 통화 및 방송 작업을 동일한 사고 기록에 저장합니다;
사고 처리가 완료되면 운영자가 사건 종료를 확인합니다.
전화 지점, 카메라 번호 및 방송 구역은 시스템 구축 단계에서 서로 연계해 두어야 합니다. 이렇게 하면 전화가 수신될 때 운영자가 장비 번호를 다시 검색하지 않고도 가장 가까운 영상 화면을 열고 관련 방송 구역을 선택할 수 있습니다.
화재 경보, 교통사고 감지 시스템 또는 터널 통합 감시 플랫폼과 연동할 경우 인터페이스 방식, 작동 조건 및 제어 권한을 사전에 정의해야 합니다. 차로 폐쇄, 인원 대피 또는 장비 정지와 관련된 작업에는 수동 확인 단계를 유지하는 것이 좋습니다.
통화 녹음 및 사고 기록
녹음 시스템은 현장 전화기, 디스패치 콘솔 및 관리 담당자 간의 중요한 통화를 저장합니다. 또한 발신 번호, 수신 번호, 통화 시간, 연결 상태, 통화 지속 시간 및 운영자 위치를 기록합니다.
관리자는 터널명, 전화번호, 이정거리, 시간 또는 사고 번호를 기준으로 기록을 검색할 수 있습니다. 하나의 사고에 여러 차례의 통화, 전환, 방송 및 현장 업데이트가 포함되는 경우 기록을 시간 순서대로 정리하여 전체 대응 과정을 재구성할 수 있습니다.
녹음 기록은 사고 검토에만 사용되는 것이 아닙니다. 당직 점검, 장비 고장 추적 및 운영 지시 확인에도 활용할 수 있습니다. 예를 들어 유지보수팀이 언제 작업 지시를 받았는지, 교통 경고가 실제로 방송되었는지, 터널 재개통 가능 시점이 언제 보고되었는지 확인할 수 있습니다.
녹음 보관 기간, 백업 위치, 검색 권한 및 내보내기 규칙은 터널 운영 절차에 따라 설정해야 합니다. 중요한 기록은 일반 사용자 계정에서 임의로 삭제하거나 수정할 수 없도록 보호해야 합니다.
신뢰성 및 프로젝트 구축
고속도로 터널 통신 시스템은 지속적으로 운영되어야 합니다. 장대 터널, 터널군 및 주요 교통 구간은 관리 수준에 따라 이중화 디스패치 서버, 이중화 애플리케이션 서버, 광섬유 링 네트워크, UPS 전원 공급 장치 및 네트워크 운영 경보 기능을 구성할 수 있습니다.
핵심 장비에 장애가 발생하면 대기 장비가 가능한 한 신속하게 주요 통신 서비스를 인계해야 합니다. 번호 데이터, 단말 설정 및 녹음 파일은 정기적으로 백업하여 단일 장비 장애로 인해 시스템 설정과 과거 기록이 동시에 손실되는 것을 방지해야 합니다.
정식 운영 전에 단말 등록, 음성 품질, 핫라인 호출, 자동 응답, 통화 전환, 방송, 녹음 및 오프라인 경보 기능을 테스트해야 합니다. SIP 장비의 경우 오디오 코덱, DTMF 전송, 통화 제어 및 서로 다른 제조사 장비 간 상호운용성도 확인해야 합니다.
현장 설치가 완료되면 전화번호, 실제 설치 위치, 이정거리 표식 및 플랫폼상의 지점 이름을 최종 확인해야 합니다. 시스템에 등록된 단말 정보와 실제 설치 위치가 일치해야 관제센터에서 비상 상황 시 정확한 위치를 확인할 수 있습니다.
구축 후 운영 효과
시스템 구축 후 터널 구간에는 고정형 비상 호출 지점이 마련되어 현장에 있는 사람이 가까운 단말을 통해 관제센터와 연락할 수 있습니다. 운영자는 수신 통화 정보를 통해 주행 방향과 이정거리를 확인하고, 가장 가까운 영상 화면을 열며, 적절한 대응 담당자에게 연락하고 방송 지시를 전달할 수 있습니다.
단말을 중앙에서 통합 모니터링하면 오프라인 장비와 네트워크 장애를 보다 쉽게 확인할 수 있습니다. 또한 전화, 방송 및 디스패치 기록을 동일한 사고 단위로 저장하면 당직 점검이나 사고 검토 시 여러 독립 시스템에서 데이터를 수동으로 수집해야 하는 작업도 줄일 수 있습니다.
Becke Telcom은 터널 길이, 지점 분포, 환경 조건 및 기존 네트워크 자원에 따라 산업용 방수 전화기, 방폭 전화기, SIP 디스패치 전화기, 디스패치 콘솔, 디스패치 서버, 음성 게이트웨이, 녹음 서버 및 방송 단말을 구성할 수 있습니다. 이 시스템은 터널의 일상 운영, 전기기계 설비 유지보수 및 비상 대응을 위한 안정적인 고정 통신을 제공합니다.
