잘못된 구역 페이징은 운영자가 디스패치 콘솔에서 하나의 페이징 구역을 선택했지만 안내 방송이 다른 구역 또는 추가적인 의도하지 않은 스피커에서 재생될 때 발생합니다. SIP 신호와 오디오 품질은 통화 내내 정상으로 보일 수 있지만 대상 매핑은 올바르지 않습니다. 결함은 콘솔 키, SIP 라우팅 규칙, 페이징 그룹, 멀티캐스트 구독 또는 아날로그 PA 출력에서 발생할 수 있습니다.
효과적인 문제 해결은 요청된 목적지와 실제로 안내 방송을 재생하는 물리적 장치 사이의 첫 번째 불일치를 식별합니다. 이 가이드는 터치스크린 디스패치 콘솔, SIP 서버, 네트워크 스피커 및 레거시 앰프 구역을 가로질러 그 흔적을 따라갑니다. 일반적인 구역 설정이나 음향 승인 절차를 반복하기보다 잘못된 라우팅을 격리하고 수정하는 데 중점을 둡니다.
의도한 구역과 실제 구역이 어디에서 갈라지는지 식별
먼저 결함을 정확히 정의하십시오. “잘못된 구역”은 콘솔이 잘못된 레이블을 표시했거나, SIP 플랫폼이 통화를 잘못된 그룹으로 라우팅했거나, 수신기가 구독해서는 안 되는 스트림을 재생했거나, 앰프가 잘못된 물리적 스피커 회로를 활성화했음을 의미할 수 있습니다. 각각의 해결책은 다릅니다.
통제된 인시던트 하나를 기록
설정을 변경하기 전에 콘솔 모델, 로그인한 계정, 표시된 구역 이름, 선택한 그룹 또는 바로가기, 시간, 통화 또는 작업 ID, 그리고 소리가 들린 물리적 위치를 기록하십시오. 화면과 로그를 저장하십시오. 실시간, 녹음, 예약 또는 경보 페이징이 관련되었는지 확인하십시오.
테스트 허가를 받고, 명확한 비상 비상 메시지를 사용하며, 잠재적으로 영향을 받을 수 있는 모든 구역의 인원에게 알리십시오. 결함을 재현하기 위해 실제 대피 그룹을 반복적으로 활성화하지 마십시오. 비상 경보가 영향을 받는 경우 사이트 기능 저하 절차를 따르십시오.
구성 페이지를 열기 전에 증상 분류
하나의 콘솔만 잘못됨: 해당 바로가기, 캐시된 구역 목록, 운영자 계정 및 로컬에 저장된 다이얼링 규칙을 정상 작동이 확인된 콘솔과 비교하십시오.
모든 콘솔이 동일한 잘못된 구역에 도달함: 공유 서버 그룹, 다이얼 플랜 변환 및 다운스트림 페이징 또는 PA 컨트롤러를 검사하십시오.
의도한 구역과 의도하지 않은 구역이 모두 재생됨: 중복 그룹 멤버십, 중복 스트림 구독, 매트릭스 출력 또는 의도하지 않은 오디오 배포를 찾으십시오.
예약 작업 또는 경보 후에만 다른 구역이 재생됨: 운영자의 라이브 페이지 경로와 이미 활성화되어 있던 자동화 또는 우선순위 경로를 구분하십시오.
올바른 장치가 활성화되어 있지만 사람들이 옆방이라고 보고함: 논리 그룹 할당을 변경하기 전에 물리적 스피커 배치와 음향 누출을 검사하십시오.
추적 전반에 걸쳐 일관된 인시던트 또는 작업 참조를 유지하십시오: 표시 레이블 → 명령 또는 다이얼된 URI → 서버 결정 → 그룹 또는 미디어 스트림 → 엔드포인트 또는 앰프 채널 → 물리적 스피커 회로. 공통 ID가 없는 경우 신뢰할 수 있는 타임스탬프와 소스 ID를 연관시키십시오.

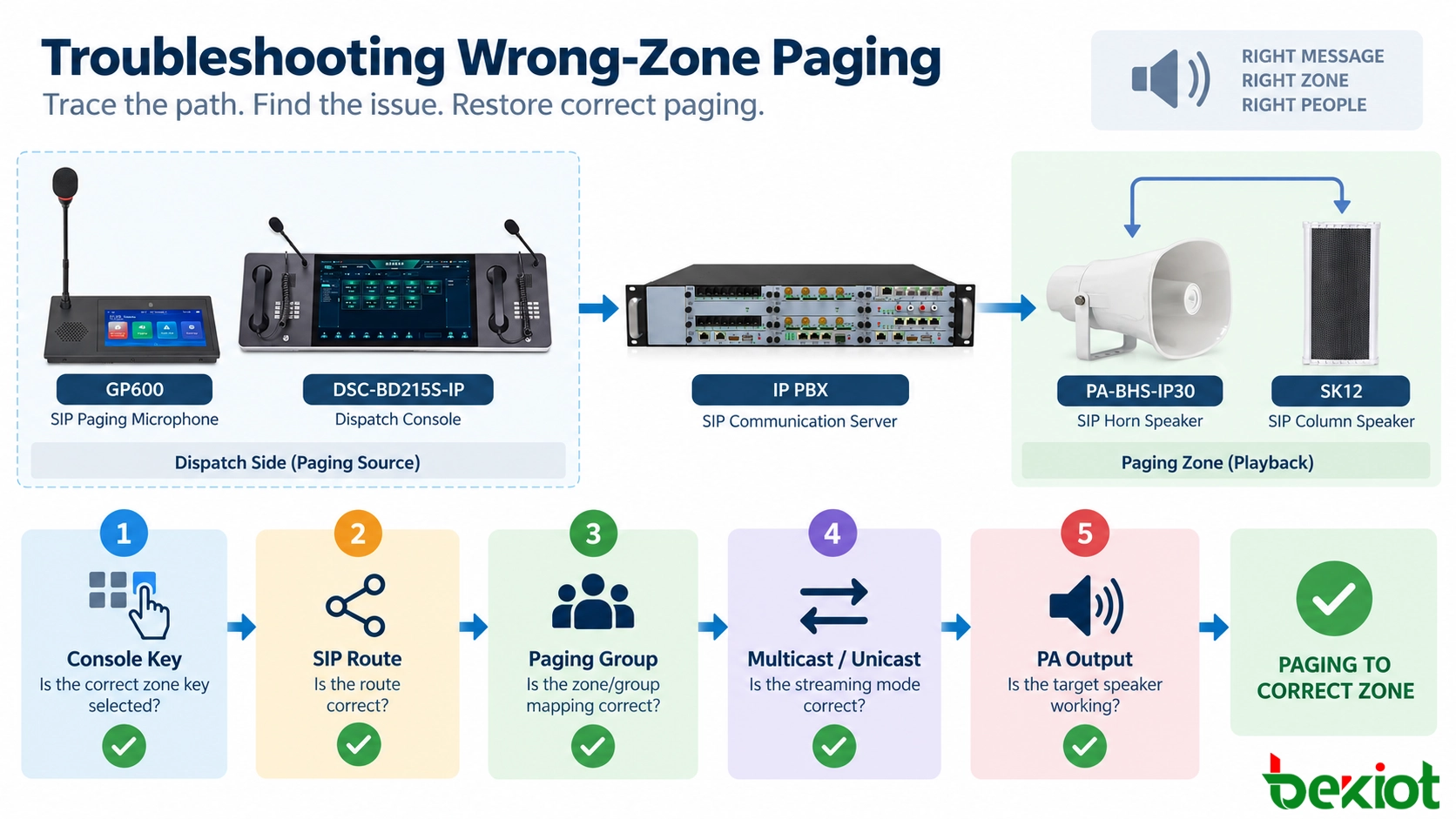

그림 1 - 관찰된 증상부터 시작하여 콘솔 매핑, 서버 라우팅, 미디어 수신기 및 아날로그 PA 출력에 대한 별도 점검을 따르십시오.
콘솔 키, 구역 목록 및 운영자 프로필 확인
표시된 구역 이름이 반드시 콘솔이 전송하는 목적지는 아닙니다. 키는 내선, 그룹 ID 또는 작업을 참조할 수 있습니다. 이름이 변경된 구역은 사용되지 않는 대상을 유지할 수 있습니다.
레이블과 실제 명령 비교
영향을 받는 키 또는 구역 항목 구성을 열고 저장된 대상을 검사하십시오. 예를 들어 “Loading Bay”는 여전히 이전 창고 내선을 호출할 수 있습니다. 승인된 구역 등록부와 비교하십시오.
승인된 경우 명명된 터치스크린 작업을 문서화된 페이징 목적지로 직접 다이얼하는 것과 비교하십시오. 바로가기만 실패하면 콘솔 매핑을 검사하고, 둘 다 실패하면 공유 라우팅으로 이동하십시오. 직접 다이얼은 그룹 논리나 권한을 우회할 수 있으며 이는 진단 증거이지 정상 워크플로의 수용이 아닙니다.
사용자별 및 복제된 설정 확인
영향을 받은 운영자와 영향을 받지 않은 운영자 프로필, 복제된 콘솔 설정 및 클라이언트 캐시 버전을 비교하십시오. 서버 측 구역 변경이 실제로 영향을 받는 좌석에 게시되었는지 확인하십시오. 여러 선택된 구역, 래치된 키 및 유지된 전체 구역 선택도 겉보기 잘못된 라우팅을 설명할 수 있습니다. 인터페이스를 재설정하기 전에 기록하십시오.
Becke Telcom의 DSC-BD215S IP Dispatch Console은 사용자 지정 가능한 컨트롤을 갖춘 터치스크린 디스패치 엔드포인트의 예를 제공합니다. DSC-173 IP Paging and Dispatch Console도 또 다른 옵션입니다. 매핑 동작은 설치된 소프트웨어에 따라 다릅니다.
관련 제품: DSC-BD215S IP Dispatch Console
SIP 다이얼링, 플랫폼 라우팅 및 그룹 멤버십 추적
콘솔이 예상 목적지를 전송했다면 서버의 해당 요청 해석을 검사하십시오. 구역 레이블, SIP 경로 및 수신기 멤버십은 별도로 저장될 수 있습니다.
통화 결과뿐만 아니라 유효 목적지 검사
가능한 경우 소스, 시간 및 Call-ID로 SIP 통화를 찾으십시오. Request-URI, 다이얼 플랜 변환 및 유효 애플리케이션 목적지를 검사하십시오. 별칭, 테넌트 규칙 또는 접두사는 올바른 단축 코드를 사용되지 않는 그룹으로 리디렉션할 수 있습니다. SIP 200 OK는 통화 레그의 수락을 확인하지만 최종적으로 오디오를 재생하는 스피커 회로를 식별하지는 않습니다.
페이징 애플리케이션이 SIP 다이얼 문자열 대신 API 명령을 수락하는 경우 명령 페이로드와 서비스의 해석된 그룹 식별자를 검사하십시오. 프로젝트의 실제 서비스 경로를 따르십시오.
그룹을 명시적 엔드포인트 목록으로 해석
인시던트 시점에 선택된 그룹의 유효 멤버십을 내보내거나 검사하십시오. 엔드포인트 ID, 사이트 이름 및 앰프 채널을 승인된 구역 등록부와 비교하십시오. 이동된 장치, 복제된 프로필, 복사된 그룹 및 자동화 규칙을 확인하십시오.
가능한 경우 안정적인 장치 식별자를 사용하십시오. DHCP 주소와 재사용된 내선은 물리적 위치 기록을 대체할 수 없습니다. 플랫폼이 일정, 운영자 역할 또는 경보 상태에 따라 동적 멤버십을 적용하는지 확인하십시오. 템플릿이 아닌 유효 설정을 검사하십시오.
실제 예: Production West가 Warehouse에 도달
운영자가 Production West를 선택하지만 Warehouse North에서 테스트 안내 방송을 듣는 가상의 플랜트를 생각해 보십시오. 승인된 구성은 Production West를 PW-02로, 페이징 그룹을 G-12로 식별합니다. 디스패치 서비스는 대신 PW-02를 Warehouse North에 속한 G-14로 해석합니다.
| 추적 체크포인트 | 예상 | 관찰된 증거 |
|---|---|---|
| 운영자 선택 | Production West / PW-02 | 콘솔 이벤트: PW-02 |
| 발행된 요청 | PW-02 | 디스패치 요청: PW-02 |
| 서버 그룹 해석 | G-12 | 라우팅 로그: G-14 |
| 다운스트림 구성원 | G-12 스피커 목록 | G-14 창고 구성원 |
| 현장 관찰 | Production West 들림 | Warehouse North 들림 |
첫 번째로 입증된 불일치는 PW-02-to-group 조회에 있습니다. 스피커 구독을 건드리기 전에 활성 매핑을 내보내고, 승인된 개정과 비교하고, 변경 이력을 검토하십시오. 변경 통제 하에 소유 플랫폼에서 매핑을 수정하십시오. 스피커가 재생되었다는 이유만으로 유효한 G-14 창고 멤버십을 편집하지 마십시오.
수리를 적용하고 게시한 후 PW-02가 이제 G-12로 해석되는지 확인하십시오. 그런 다음 원래 운영자 로그인에서 페이지를 반복하고 Warehouse North를 별도로 테스트하십시오. 예시 식별자와 로그 필드는 설명용이며, Becke 전용 명령이나 입증된 플랫폼 출력이 아닙니다.

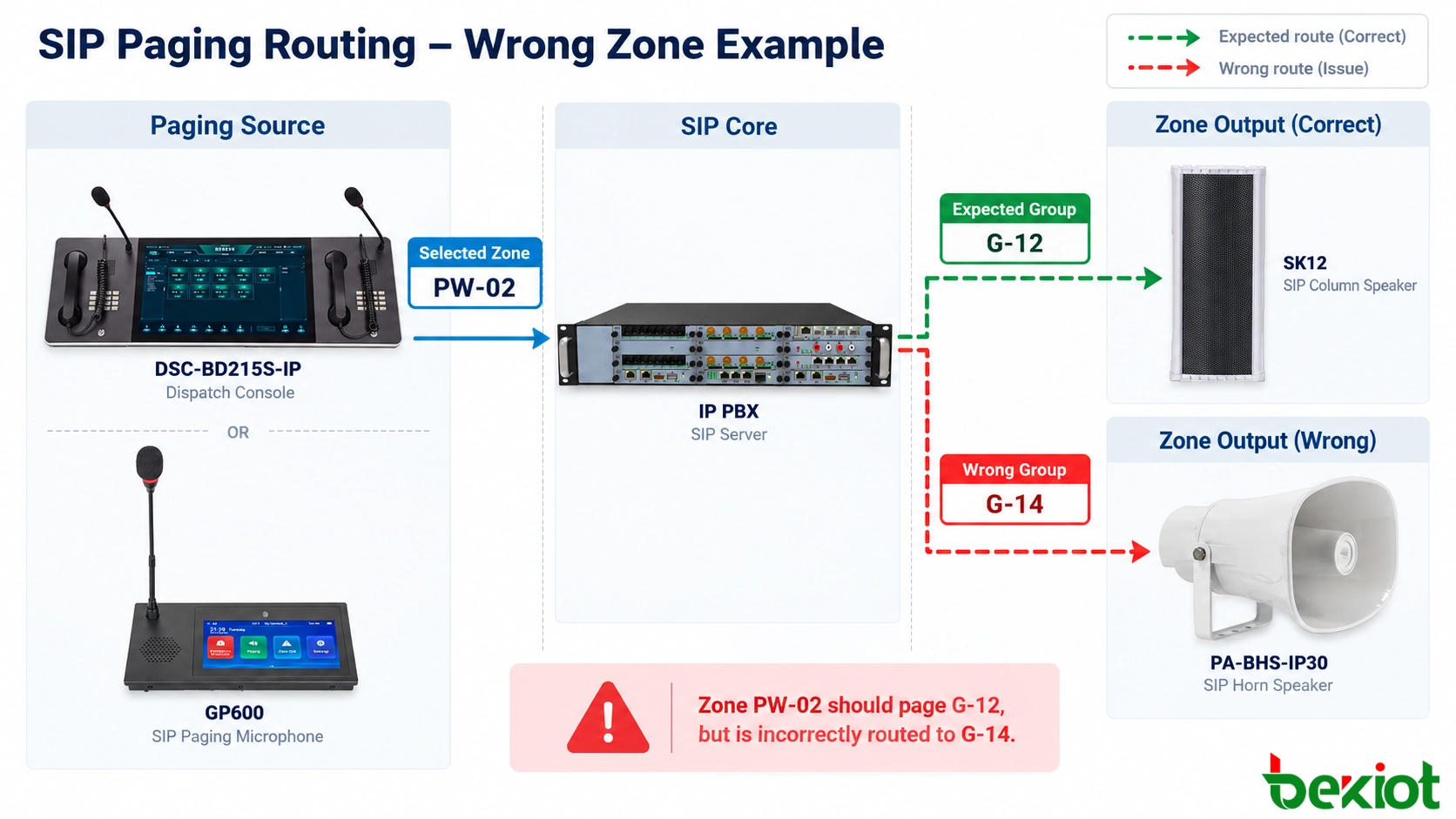

그림 2 - 예상 PW-02에서 G-12 매핑과 잘못된 PW-02에서 G-14 서버 해석 비교; 엔드포인트는 경로가 설정된 후에만 검사됩니다.
네트워크 오디오, 구독 및 아날로그 출력 검사
서버가 올바른 목적지와 그룹을 해석하면 다운스트림으로 이동하십시오. 이제 사용 중인 전송에 대해 명령된 구역과 실제 미디어 수신기를 비교하십시오.
유니캐스트: 실제 미디어 수신기 식별
유니캐스트 설계에서 페이징 서버는 각 엔드포인트에 별도의 RTP 흐름 또는 SIP 통화 레그를 생성할 수 있습니다. 목적지 주소와 포트를 예상 수신기 목록과 비교하십시오. 잘못된 미디어 대상 또는 복제된 엔드포인트 ID는 오디오를 잘못 보낼 수 있습니다.
대상 수신기 캡처는 비대상 엔드포인트가 실제로 RTP를 수신했는지 확인할 수 있습니다. 수신기 ID와 배선은 여전히 확인해야 합니다. 패킷 도착은 가청 재생의 증거가 아닙니다.
멀티캐스트: 그룹 주소 및 엔드포인트 구독 확인
멀티캐스트 페이징의 경우 각 구역에 구성된 대상 멀티캐스트 주소와 UDP 포트를 비교하십시오. 발신자의 작업 상태만이 아니라 의도하지 않은 수신기의 활성 구독 또는 가입 상태를 확인하십시오. 중복 그룹 주소와 오래된 구독은 재생을 잘못 보낼 수 있습니다.
IGMP 가입, 스누핑, 쿼리어 동작 및 멀티캐스트 라우팅을 확인하십시오. 네트워크 플러딩은 의도하지 않은 스위치 포트로 패킷을 전달할 수 있지만 플러딩만으로 스피커가 스트림을 구독, 디코딩 또는 재생했음을 입증할 수는 없습니다. 스위칭 인프라를 탓하기 전에 유효 수신기 구성을 확인하십시오.
Becke Telcom 네트워크 스피커(예: PA-BHS-IP30 SIP Horn Speaker 및 SK12 SIP Column Speaker)는 지원되는 페이징 프로젝트에서 현장 엔드포인트로 사용할 수 있습니다. 설치된 각 모델과 펌웨어에 대해 지원되는 구독 및 로그를 확인하십시오.
레거시 PA: 게이트웨이, 릴레이 및 앰프 채널 추적
SIP 페이징이 기존 아날로그 PA 장비에 공급될 때 선택된 내선은 게이트웨이, 컨트롤러 또는 오디오 매트릭스에서 종단될 수 있습니다. 게이트웨이의 출력 할당, 릴레이 접점, 구역 선택 명령, 앰프 입력 및 최종 스피커 회로를 확인하십시오. 반전된 릴레이 또는 잘못 레이블이 지정된 스피커 라인은 잘못된 영역을 활성화할 수 있습니다.
자격을 갖춘 기술자는 통제된 지점 간 테스트 중에 실제 출력을 준공 케이블 스케줄과 비교해야 합니다. 앰프 또는 정전압 스피커 배선을 검사하기 전에 전기적 격리 및 현지 안전 절차를 따르십시오.
공유 소스 및 음향 효과 배제
배경 음악, 예약 오디오 또는 긴급 우선순위 스트림이 목적지를 점유했는지 확인하십시오. 이벤트 ID와 시간을 일치시켜 동시 안내 방송을 배제하십시오. 열린 공간을 통과하는 소리는 그룹 매핑 오류가 아닙니다.
첫 번째 불일치 수정 및 회귀 테스트 수행
첫 번째 불일치가 로그나 측정으로 뒷받침되면 승인된 최소 변경으로 책임 계층을 수정하십시오. 관련 콘솔 프로필, 다이얼 플랜, 그룹 정의, 구독 또는 PA 매트릭스를 백업하십시오. 여러 동시 편집은 근본 원인과 롤백을 검증하기 어렵게 만듭니다. 추가 결함이 다운스트림에 남아 있을 수도 있습니다.
간결한 결함 격리 매트릭스 사용
| 관찰된 증상 | 첫 번째 결정적 비교 | 가능한 결함 영역 |
|---|---|---|
| 한 콘솔이 구역 A를 선택하지만 구역 B를 전송 | 표시 레이블 대 발행된 명령 | 바로가기, 매크로, 프로필 또는 오래된 클라이언트 맵 |
| 모든 콘솔이 A를 전송하고 서버가 B를 선택 | 요청 또는 이벤트 ID 대 해석된 그룹 | PBX 다이얼 플랜 또는 디스패치 라우팅 테이블 |
| 그룹은 정확하지만 추가 SIP 스피커가 재생됨 | 유효 멤버십 및 수신기 미디어/구독 | 그룹 레코드 또는 터미널 구성 |
| 네트워크 엔드포인트는 정확하지만 잘못된 아날로그 영역이 울림 | 게이트웨이 출력 대 앰프 및 케이블 스케줄 | 릴레이, PA 매트릭스 또는 물리적 스피커 회로 |
| 다른 작업 중에만 잘못된 구역 보고 발생 | 중복 이벤트 ID, 미디어 소스 및 우선순위 상태 | 동시 예약, 경보 또는 재정의 경로 |
하나의 대상, 인접 대상 및 모든 영향받는 소스 재테스트
수정 후 원래 운영자 로그인 및 콘솔에서 영향을 받은 목적지를 테스트하십시오. 디스플레이, 명령, 해석된 그룹 및 활성 수신기를 확인하십시오. 또한 인접 구역을 페이징하여 수리가 유효한 멤버십을 제거하지 않도록 하십시오.
관련 사례를 반복하십시오: 개별 페이지, 승인된 다중 구역 페이지, 제한된 전체 구역 작업, 그리고 변경된 매핑을 공유하는 예약 또는 경보 트리거 경로. 이미 열려 있는 디스패치 세션과 새로 로그인한 세션을 비교하십시오. 의도한 구역이 재생되고 의도하지 않은 수신기가 비활성 상태로 유지되는지 확인하십시오. 원래 바로가기를 복원하는 것만으로는 충분하지 않습니다.
근본 원인 기록 및 재발 방지
의도한 구역과 잘못된 구역, 근본 원인, 로그, 승인된 변경, 롤백 및 재테스트를 기록하십시오. 관련 구역을 확인하고 긴급 기능이 계속 사용 가능하거나 문서화된 보완 조치가 있음을 확인한 후에만 인시던트를 종료하십시오.
안정적인 ID를 건물, 엔드포인트 및 PA 출력에 연결하는 통제된 구역 등록부를 유지하십시오. 구역 이동, 이름이 변경된 영역, 소프트웨어 템플릿 가져오기 및 재배선은 의도한 그룹에 대한 성공적인 호출뿐만 아니라 대상 부정 테스트가 필요합니다.
혼합 산업 설치에서 GP600 SIP Paging Microphone은 디스패치 콘솔과 함께 또 다른 승인된 구역 선택 인터페이스를 제공할 수 있습니다. 결과 서버 측 명령을 비교하면 두 인터페이스가 동일한 의도된 서비스와 권한을 사용하는 경우 운영자 인터페이스 문제를 격리하는 데 도움이 될 수 있습니다. 인터페이스가 동일하게 동작할 필요는 없습니다.

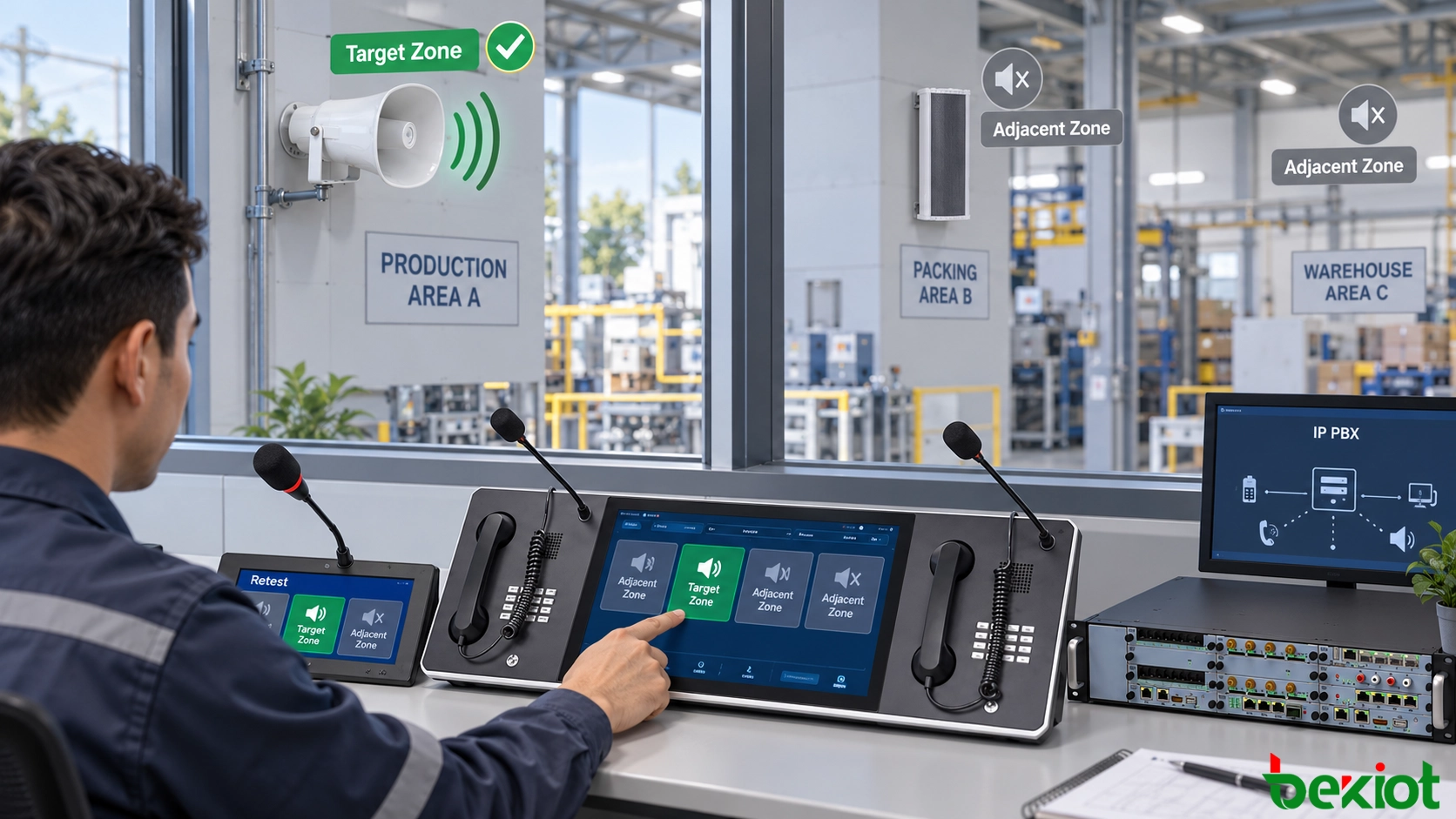

그림 3 - 매핑 수정 후 통제된 현장 조건에서 대상, 인접 구역 및 대체 디스패치 소스를 검증합니다.
FAQ
두 페이징 구역이 의도적으로 동일한 물리적 스피커를 공유할 수 있습니까?
예, 설계가 중복 커버리지 또는 멤버십을 명시적으로 허용하는 경우입니다. 공유 스피커는 각 허용 구역에서 문서화된 역할을 가져야 하며 두 소스가 동시에 페이징할 때 정의된 결과가 있어야 합니다. 문서화되지 않은 중복은 올바르다고 가정하기에 안전하지 않습니다.
서버 장애 조치 후에만 잘못된 구역 문제가 나타나는 이유는 무엇입니까?
활성 및 대기 노드가 라우팅 테이블, 구역 데이터베이스 또는 프로비저닝 파일의 다른 버전을 사용할 수 있습니다. 동기화 및 장애 조치 라우팅을 확인하십시오. 지원되는 절차를 사용하여 다시 동기화하고 두 노드를 모두 재테스트하십시오.
수정된 페이징 구역이 장치 재부팅 후 되돌아가는 이유는 무엇입니까?
활성 변경이 실행 중 구성에만 저장되었을 수 있으며 자동 프로비저닝이 시작 시 이전 프로필을 복원할 수 있습니다. 장치의 프로비저닝된 구성 소스, 템플릿 버전, 중앙 관리 정책 및 시작 로그를 확인하십시오. 지원되는 프로세스를 통해 권한 있는 구성을 업데이트한 다음 통제된 시간 창에서 재시작하고 재테스트하십시오.
다국어 운영자 화면에서 구역 이름을 어떻게 처리해야 합니까?
하나의 안정적인 내부 구역 식별자를 사용하고 이에 매핑된 검토된 언어별 표시 레이블을 유지하십시오. 유사한 사이트 이름을 구분하십시오. 기본 목적지 ID 또는 운영자 권한을 변경하지 않고 언어 변경 및 가져오기를 검증하십시오.
안전 경고가 잘못된 영역으로 전송되면 운영자는 어떻게 해야 합니까?
사이트의 긴급 통신 및 기능 저하 절차를 즉시 따르십시오. 권한이 있으면 잘못된 안내 방송을 중지하거나 수정하고, 책임 관제실 또는 안전 책임자에게 알리고, 승인된 대체 경로를 통해 필요한 메시지를 전달하십시오. 증거를 보존하고 승인된 백업 경고 경로를 유지하십시오.
