LMR, HF 및 VHF/UHF 무선 시스템은 산업 플랜트, 교통 네트워크, 공공설비, 공공 안전 업무 및 비상 통신에서 여전히 중요한 역할을 합니다. 현장 인력은 일상 업무에서 양방향 무전기에 의존할 수 있으며, 제어실, 사무실 및 원격 지휘센터에서는 SIP 전화, IP PBX 시스템 및 소프트웨어 기반 디스패치 플랫폼을 점점 더 많이 사용하고 있습니다.
문제는 이러한 시스템이 서로 독립적으로 운영되는 경우가 많다는 점입니다. 무선 사용자는 RF 네트워크 내에서 통신하는 반면, 전화 사용자와 디스패처는 IP 네트워크에서 업무를 수행합니다. SIP Radio Gateway는 두 환경 사이에 인터페이스를 제공하여 기존 무선 인프라를 교체하지 않고도 기존 무선 채널을 SIP 기반 통신 시스템에서 사용할 수 있도록 합니다.
실제 시스템 통합은 단순히 아날로그 오디오를 IP 패킷으로 변환하는 것 이상을 요구합니다. 게이트웨이는 송수신 오디오, PTT 제어, 반송파 감지, 무선 인터페이스 레벨 및 기존 무선 시스템의 반이중 동작도 관리해야 합니다.
왜 무선 시스템을 SIP 네트워크에 연결해야 하는가?
기존 무선 시스템은 일반적으로 자체 통신 범위를 중심으로 설계됩니다. 디스패처는 제어용 무전기 또는 기지국을 사용할 수 있고, 사무실 직원은 별도의 전화 시스템을 사용할 수 있습니다. 여러 시설이 관련된 경우 각 사이트에서 자체 무선 장비와 로컬 디스패치 위치를 별도로 운영할 수도 있습니다.
관련 제품 정보: RoIP Gateway 솔루션
이러한 구조에서는 제어실 운영자가 무선 사용자와 연락해야 하거나, 원격 사무실에서 로컬 무선 채널에 접근해야 하거나, 여러 무선 시스템을 하나의 디스패치 센터에서 모니터링해야 할 때 통신 단절이 발생할 수 있습니다.

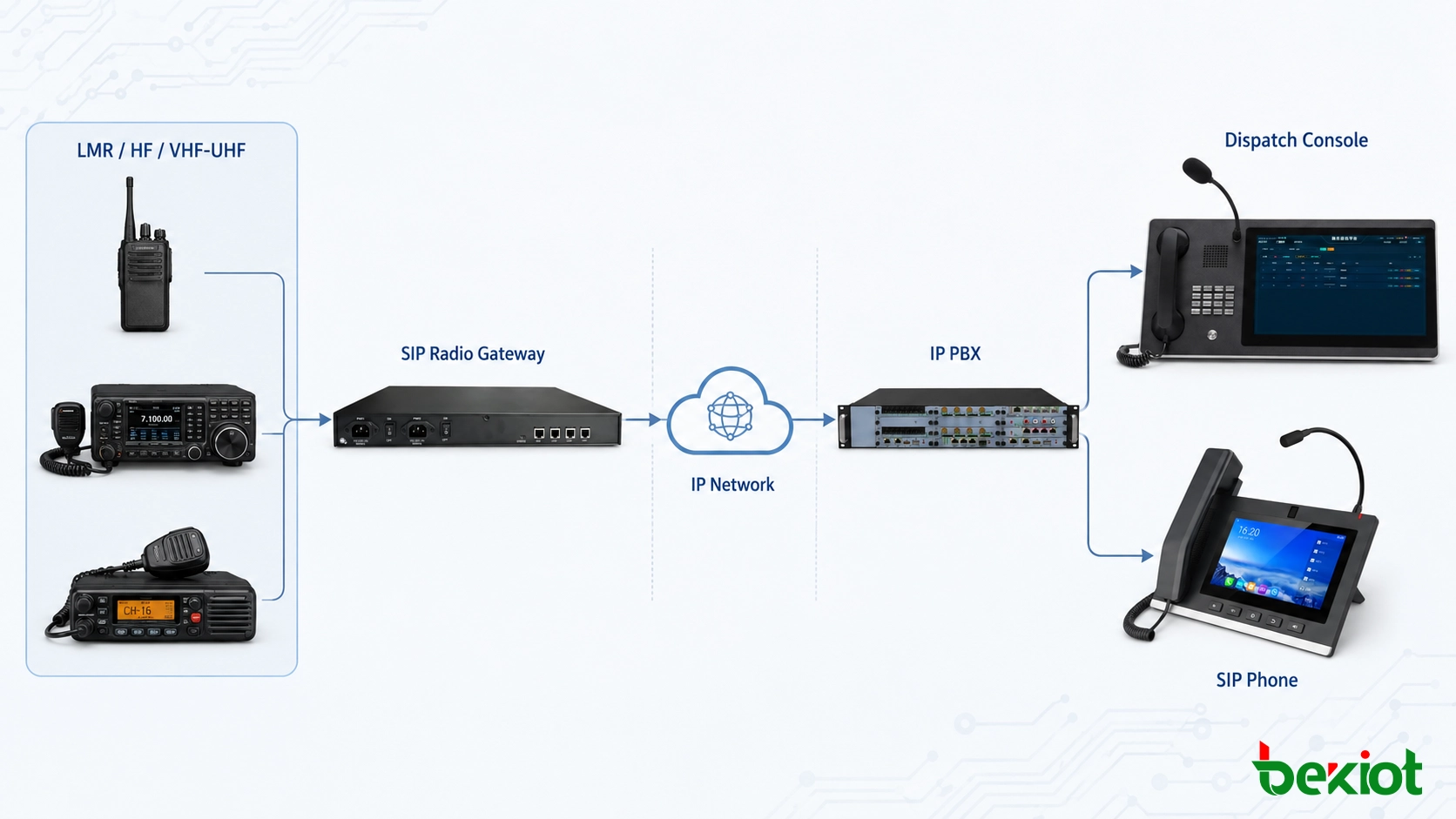

무선 자원을 SIP 네트워크에 연결하면 기존 채널을 원래의 운용 위치를 넘어 확장할 수 있습니다. 시스템 아키텍처에 따라 IP 네트워크를 통해 디스패치 콘솔, SIP 내선, IP PBX 또는 원격 제어센터에서 무선 채널에 접근할 수 있습니다.
무선 네트워크 자체를 변경할 필요는 없습니다. 기존 기지국 무전기, 중계기 및 제어용 무전기를 계속 사용하면서 게이트웨이가 IP 통신 계층과의 연결을 제공합니다.
SIP Radio Gateway 아키텍처와 무선 인터페이스
Radio Gateway는 서로 다른 통신 방식을 사용하는 두 시스템 사이에 위치합니다. 무선 측은 일반적으로 물리적인 오디오 및 제어 인터페이스를 사용하고, IP 측은 신호 처리와 패킷 기반 음성 전송을 사용합니다.
RX 및 TX 오디오
대부분의 무선 통합에서는 수신과 송신을 위한 별도의 오디오 경로가 필요합니다. 무전기가 신호를 수신하면 RX 오디오가 게이트웨이로 전달됩니다. 게이트웨이는 이 신호를 디지털 오디오로 변환하여 IP 네트워크를 통해 전송합니다.
반대 방향에서는 SIP 또는 디스패치 시스템에서 수신된 음성이 무전기와 호환되는 오디오 신호로 변환되어 무전기의 TX 오디오 입력으로 전달됩니다.
이러한 인터페이스의 전기적 특성은 설치 전에 확인해야 합니다. 오디오 레벨, 임피던스, 접지 방식 및 인터페이스의 밸런스 또는 언밸런스 여부는 음성 품질에 영향을 줄 수 있습니다.
PTT 제어
양방향 무전기는 일반적으로 동일한 채널에서 동시에 송신과 수신을 할 수 없습니다. IP 측의 오디오를 RF로 송신하기 전에 먼저 무전기를 송신 모드로 전환해야 합니다.
게이트웨이는 PTT 제어를 통해 이 작업을 수행합니다. 장비에 따라 PTT는 전용 제어 핀, 릴레이 접점, GPIO 또는 E&M 인터페이스를 사용할 수 있습니다.
디스패처가 송신을 시작하면 게이트웨이가 PTT를 활성화하고 TX 오디오를 무전기로 전달합니다. 송신이 끝나면 게이트웨이는 PTT를 해제하고 무전기를 다시 수신 모드로 전환합니다.
COR 및 COS
게이트웨이는 무선 채널이 활성 상태인지도 확인해야 합니다. 많은 기지국 및 차량용 무전기는 유효한 반송파 또는 수신 신호가 감지될 때 상태가 변경되는 COR 또는 COS 출력을 제공합니다.
이 정보는 수신 오디오 경로를 열거나, 디스패치 콘솔에 채널 활동 상태를 표시하거나, 채널이 이미 사용 중일 때 운영자가 송신하는 것을 방지하는 데 사용할 수 있습니다.
GPIO, E&M 및 직렬 제어
전문 Radio Gateway는 PTT, 통화 중 상태 표시, 경보 및 외부 제어를 위해 설정 가능한 GPIO 또는 E&M 인터페이스를 제공할 수 있습니다. 일부 무전기는 RS-232 또는 기타 직렬 인터페이스도 제공합니다.
게이트웨이와 무전기 모두 필요한 명령을 지원하는 경우 직렬 제어를 사용해 채널 선택, 주파수 변경 또는 상태 모니터링과 같은 기능을 구현할 수 있습니다. 이러한 기능은 구체적인 무전기 모델에 따라 달라지므로 게이트웨이가 SIP를 지원한다는 이유만으로 모두 사용할 수 있다고 가정해서는 안 됩니다.
SIP 및 IP에서 무선 오디오와 PTT가 작동하는 방식
SIP, 음성 전송 및 무선 제어는 동일한 통신 경로에서 서로 다른 역할을 수행합니다.
SIP는 IP 엔드포인트 간의 통신 세션을 설정하고 관리하는 데 사용됩니다. 세션이 생성될 때 미디어 정보가 협상되며, 실시간 음성은 일반적으로 RTP를 통해 전송됩니다.
충분한 대역폭이 확보되고 간단한 상호운용성이 필요한 LAN 및 관리형 WAN 환경에서는 G.711 PCMA 또는 PCMU와 같은 코덱이 일반적으로 사용됩니다.
PTT와 COR 같은 무선 고유 기능은 계속해서 게이트웨이가 담당합니다. SIP는 무전기의 전기적 PTT 또는 반송파 감지 인터페이스를 직접 대체하지 않습니다. 대신 게이트웨이는 IP 통신 시스템의 동작 상태를 무전기가 필요로 하는 제어 동작으로 변환합니다.

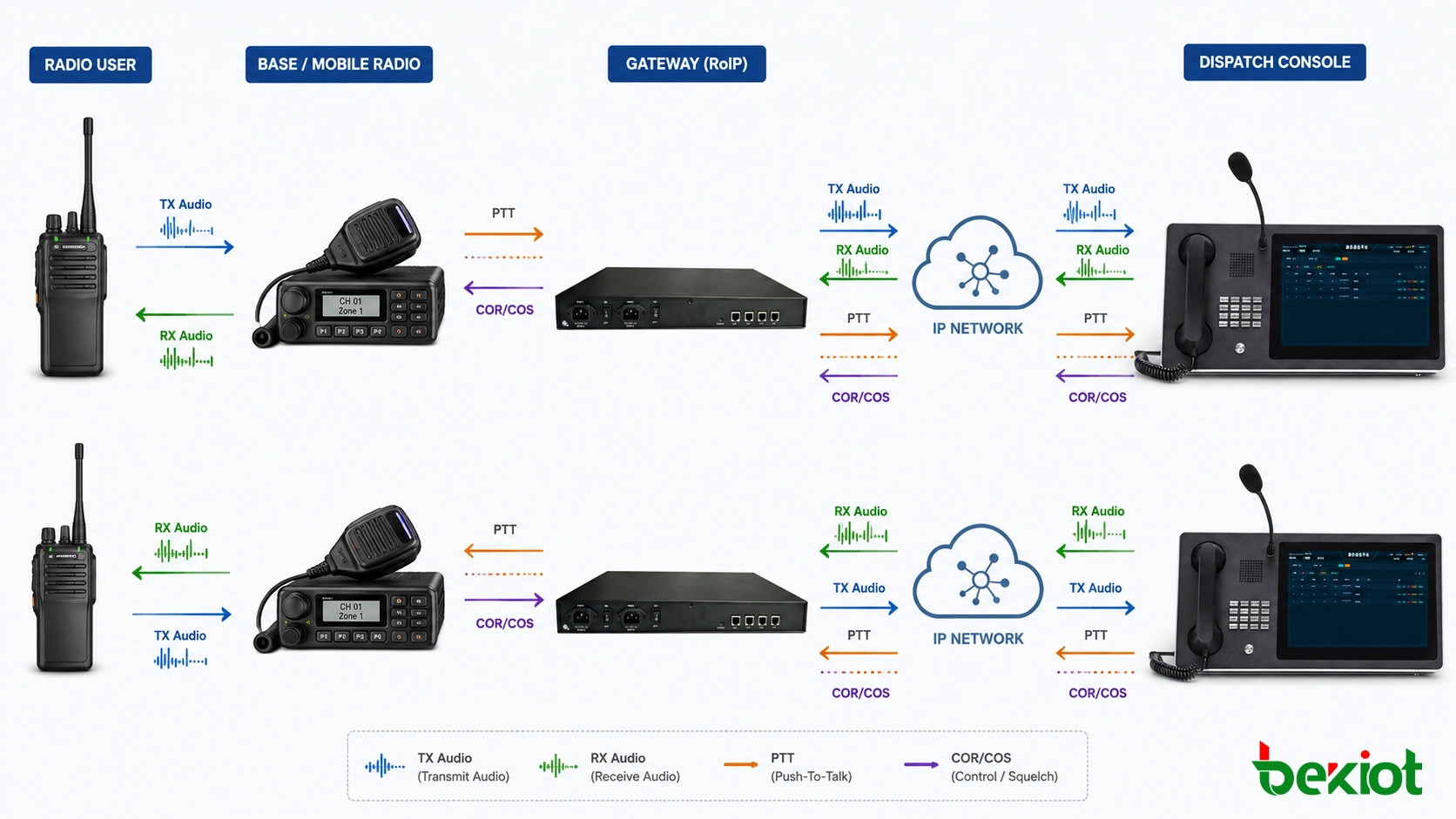

무선에서 IP로의 통신
현장 사용자가 VHF, UHF 또는 다른 연결된 무전기를 통해 송신하면 수신 무전기가 RX 오디오를 게이트웨이에 전달합니다. 동시에 COR 또는 COS 신호가 채널이 활성 상태임을 나타낼 수 있습니다.
게이트웨이는 오디오를 처리하고 IP 네트워크를 통해 지정된 디스패치 콘솔, SIP 엔드포인트 또는 통신 플랫폼으로 전송합니다.
IP에서 무선으로의 통신
디스패처가 응답하면 게이트웨이는 먼저 연결된 무전기의 PTT 제어를 활성화합니다. 이후 IP 측의 오디오가 TX 오디오 인터페이스로 전달되어 무선 채널을 통해 송신됩니다.
운영자가 PTT를 해제하면 게이트웨이는 송신 명령을 제거하고 채널을 다시 수신 모드로 전환합니다.
IP 기반 PTT에는 호환 가능한 제어 로직이 필요
모든 Radio Gateway 또는 디스패치 시스템에서 PTT 제어가 완전히 동일한 방식으로 구현되는 것은 아닙니다.
일부 게이트웨이 시스템은 게이트웨이 장치 간 내부 제어 신호를 사용합니다. 다른 시스템은 무선 채널을 SIP 서버에 연결하고 자체 애플리케이션 로직으로 PTT를 관리합니다. 디스패치 플랫폼이 전용 API 또는 제조사별 제어 프로토콜을 통해 게이트웨이와 통신하는 경우도 있습니다.
따라서 상호운용성은 음성과 제어 수준 모두에서 확인해야 합니다. SIP 등록이 성공했다고 해서 PTT, 채널 사용 중 표시 또는 원격 무선 제어가 모든 타사 플랫폼에서 정상적으로 작동하는 것은 아닙니다.
LMR, HF 및 VHF/UHF 무선 시스템 연결
기본 게이트웨이 아키텍처는 여러 유형의 무선 시스템에 사용할 수 있지만, 실제 인터페이스 요구 사항은 RF 주파수 대역만이 아니라 무선 장비 자체에 따라 결정됩니다.
LMR 무선 통합
Land Mobile Radio 시스템은 산업 시설, 교통 운영기관, 공공설비, 보안 조직 및 비상 서비스에서 널리 사용됩니다.
SIP Radio Gateway는 일반적으로 LMR 기지국, 제어용 무전기, 차량용 무전기 또는 기타 적합한 무선 인터페이스에 연결할 수 있습니다. 무전기에서 음성 및 제어 신호를 받아 IP 통신 시스템에서 사용할 수 있도록 합니다.
이 방식은 기존 무선 인프라를 유지하면서 디스패치 위치를 중앙 집중식 또는 원격 위치로 이동하려는 경우 특히 유용합니다.
DMR, P25 또는 TETRA와 같은 디지털 무선 기술에서는 오디오 레벨 통합과 프로토콜 레벨 통합을 구분하는 것이 중요합니다.
게이트웨이가 RX 오디오, TX 오디오, PTT 및 COR를 통해 연결되는 경우 기본적인 무선 음성 상호운용성을 제공할 수 있지만, 디지털 무선 시스템의 모든 고유 기능에 자동으로 접근할 수 있는 것은 아닙니다.
가입자 식별정보, 통화 그룹, 비상 신호, GPS 정보, 암호화 제어 및 기타 디지털 기능은 프로토콜 통합이나 무선 시스템 제조사가 제공하는 전용 인터페이스가 필요할 수 있습니다.
HF 무선 통합
HF 무선은 장거리 통신이 필요하거나 셀룰러 및 지상 통신 네트워크가 제한된 상황에서도 통신을 유지해야 하는 경우에 자주 사용됩니다. 주요 적용 분야에는 원격 산업 현장, 해상 통신, 비상 네트워크 및 고립된 인프라가 포함됩니다.
Radio Gateway를 사용하면 HF 송수신기를 안테나 시스템 가까이에 유지하면서 운영자는 원격 제어센터에서 작업할 수 있습니다.
음성과 PTT 제어는 IP 네트워크를 통해 두 위치 사이에서 전송할 수 있습니다. HF 무전기가 호환 가능한 원격 제어 인터페이스를 제공하는 경우 채널 또는 주파수 선택 같은 기능도 사용할 수 있습니다.
VHF 및 UHF 무선 통합
VHF 및 UHF 시스템은 공장, 광산, 항만, 철도, 공항, 공공설비 시설 및 대규모 캠퍼스의 로컬 통신에 자주 사용됩니다.
기지국 또는 제어용 무전기에 연결된 게이트웨이는 무선 채널을 IP 네트워크로 확장하여 디스패처가 무선 장비 바로 옆에 상주할 필요가 없도록 합니다.
여러 사이트 또는 채널이 관련된 경우 여러 무선 자원을 하나의 디스패치 워크스테이션에 표시할 수도 있어 운영자 위치에 별도의 제어용 무전기를 여러 대 배치할 필요를 줄일 수 있습니다.
일반적인 SIP Radio Gateway 구축 아키텍처
무선에서 SIP 전화로 연결
비교적 간단한 구축 방식에서는 Radio Gateway를 IP PBX에 등록하고 SIP 계정 또는 내선 번호를 할당할 수 있습니다.
권한이 부여된 SIP 사용자는 시스템에 설정된 라우팅 및 제어 규칙에 따라 연결된 무선 채널에 접근할 수 있습니다.
이 구성은 관리자, 유지보수 인력 또는 보안 담당자가 무선 네트워크에 간헐적으로만 접근하면 되고 완전한 디스패치 콘솔이 필요하지 않은 경우에 적합합니다.
무선에서 디스패치 콘솔로 연결
제어실에서는 일반적으로 여러 통신 자원을 동시에 처리해야 합니다. 운영자는 여러 무선 채널을 모니터링하면서 SIP 내선, 비상 통화 또는 외부 전화 연결도 처리해야 할 수 있습니다.
디스패치 플랫폼은 이러한 자원을 하나의 운영 인터페이스에 표시하여 디스패처가 필요한 무선 채널을 선택하고 각 네트워크마다 별도의 마이크나 제어용 무전기를 사용하지 않고도 PTT를 제어할 수 있도록 합니다.
WAN을 통한 원격 무선 접속
무전기와 디스패처가 동일한 장소에 있을 필요는 없습니다. 기지국 무전기를 안테나 커버리지가 가장 좋은 위치에 설치하고, 해당 게이트웨이를 전용 WAN, VPN, 광 네트워크, 마이크로웨이브 링크 또는 기타 적절한 IP 연결을 통해 원격 디스패치 센터에 연결할 수 있습니다.
이 아키텍처는 무인 무선 사이트, 분산형 산업 시설 및 넓은 지리적 영역을 커버하는 통신 네트워크에 적합합니다.

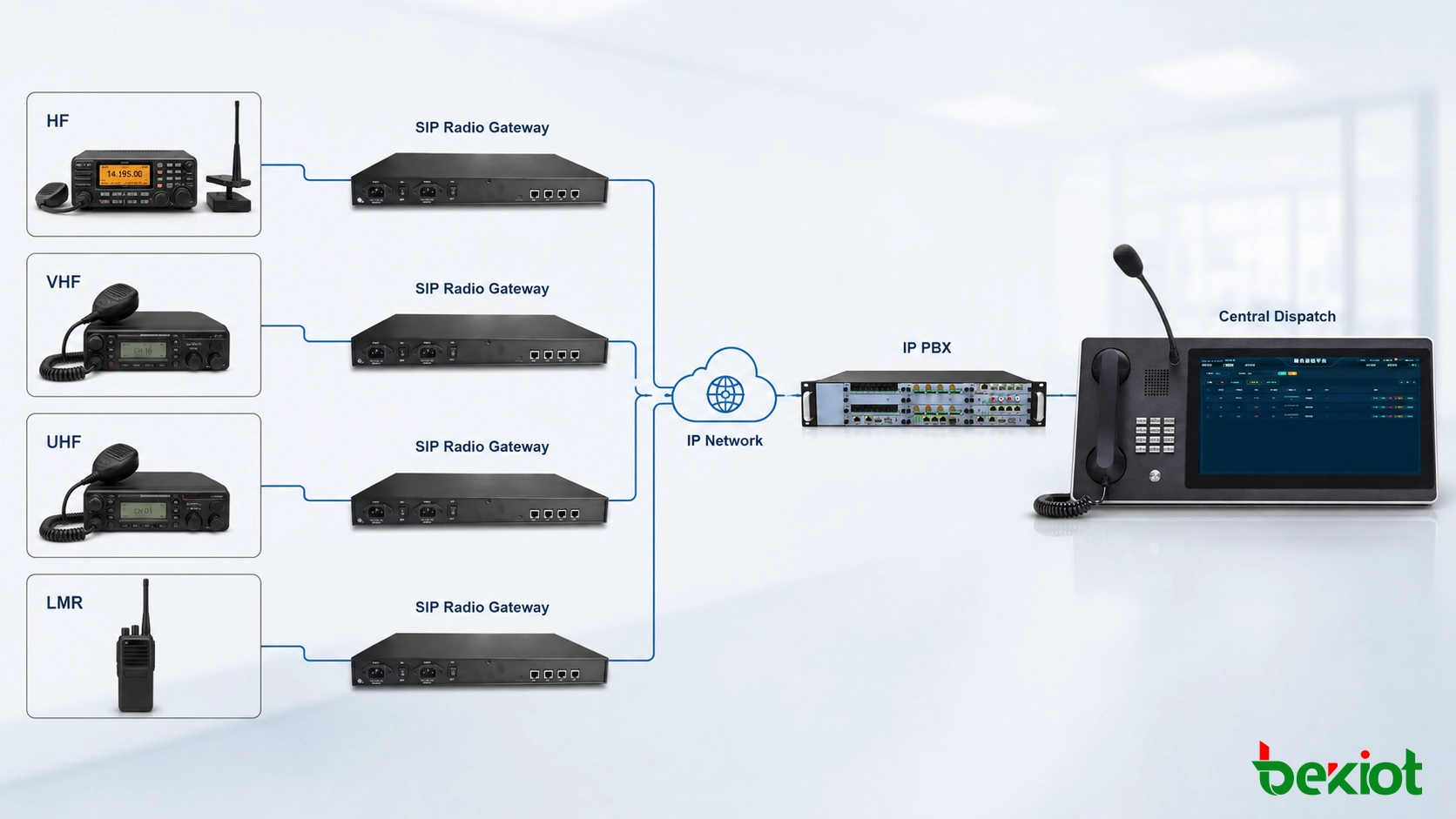

하나의 디스패치 플랫폼에서 여러 무선 네트워크 관리
일부 조직은 여러 개의 독립적인 무선 시스템을 운영합니다. 예를 들어 시설에서 유지보수용으로 VHF, 보안용으로 UHF, 장거리 백업 통신용으로 HF를 사용할 수 있습니다.
각 무전기는 적절한 게이트웨이 채널을 통해 연결되어 IP를 통해 동일한 디스패치 환경으로 통합될 수 있습니다.
RF 네트워크 자체는 서로 독립적으로 유지되지만 운영자는 공통 제어 인터페이스에서 각 네트워크에 접근할 수 있습니다.
SIP Radio Gateway 구축 전 확인 사항
대부분의 무선 통합 문제는 SIP 등록 자체보다는 인터페이스 불일치, 제어 로직 또는 네트워크 조건 때문에 발생합니다. 따라서 설치 전에 무선 장비와 네트워크 환경을 확인해야 합니다.
무선 인터페이스 호환성
무전기가 적절한 RX 오디오, TX 오디오, PTT 및 필요한 경우 COR 또는 COS 연결을 제공하는지 확인해야 합니다.
액세서리 커넥터 핀 배열, 오디오 전압, 임피던스 및 제어 로직은 무전기 문서와 대조하여 확인해야 합니다. 일반적으로 마이크와 스피커 연결을 사용하는 것보다 전용 액세서리 또는 시스템 커넥터를 통한 통합이 더 적합합니다.
PTT 및 반송파 감지
PTT는 active-high, active-low, 무전압 접점, 릴레이, GPIO 또는 E&M 제어 방식으로 동작할 수 있습니다. 게이트웨이는 무전기에 맞게 설정해야 합니다.
COR 또는 COS 극성도 확인해야 합니다. 잘못된 설정은 무선 채널이 항상 활성 상태로 표시되거나 게이트웨이가 수신 무선 통신을 인식하지 못하게 할 수 있습니다.
오디오 레벨 조정
TX 및 RX 오디오 레벨은 시운전 중 정상적인 무선 통신을 사용하여 테스트해야 합니다. 레벨이 너무 높으면 왜곡이 발생할 수 있고, 너무 낮으면 음성이 약하거나 이해하기 어려울 수 있습니다.
무전기와 게이트웨이가 서로 다른 랙에 설치되거나 별도의 전원에서 공급되는 경우 접지 루프, 전기적 절연 및 밸런스 또는 언밸런스 연결도 고려해야 합니다.
지연, 지터 및 QoS
무선 디스패치는 운영자가 수신과 송신 상태를 자주 전환하기 때문에 지연에 민감합니다. 네트워크 지연이 크면 대화가 부자연스럽게 느껴질 수 있으며 송신 시작 부분의 음성이 잘릴 수 있습니다.
따라서 안정적인 네트워크 경로, 적절한 QoS 설정 및 적절한 지터 버퍼 설정이 중요하며, 특히 게이트웨이가 WAN을 통해 운영되는 경우 더욱 중요합니다.
SIP 서버 및 통화 라우팅
시스템 설계에서는 게이트웨이가 디스패치 플랫폼과 직접 통신할지, IP PBX 또는 SIP 서버에 등록할지를 결정해야 합니다.
PBX 기반 구축에서는 각 무선 채널에 SIP 계정 또는 내선 번호를 할당하여 다른 통신 엔드포인트와 함께 접근 권한과 통화 라우팅을 관리할 수 있습니다.
네트워크 보안 및 신뢰성
무선 통신이 원격 네트워크 또는 신뢰할 수 없는 네트워크를 통과하는 경우 방화벽 규칙, NAT 동작 및 RTP 미디어 경로를 함께 고려해야 합니다.
장비가 지원하고 프로젝트에서 요구하는 경우 VPN, 암호화된 SIP 신호, Secure RTP 또는 기타 보호 방식을 사용할 수 있습니다.
중요한 통신 시스템에서는 IP 네트워크 또는 중앙 통신 플랫폼을 사용할 수 없게 되는 상황에 대비해 이중화 전원, 백업 네트워크 경로 및 로컬 무선 운용도 고려해야 합니다.
SIP Radio Gateway 통합 FAQ
SIP Radio Gateway와 RoIP Gateway의 차이는 무엇입니까?
RoIP Gateway는 무선 음성과 관련 제어 정보를 IP 네트워크를 통해 전송하는 장비를 포괄적으로 지칭하는 용어입니다. SIP Radio Gateway는 특히 SIP 연결 기능을 제공하여 무선 자원이 SIP 서버, IP PBX 시스템, SIP 전화 또는 호환 가능한 디스패치 플랫폼과 연동할 수 있도록 합니다.
많은 전문 게이트웨이가 SIP와 기타 RoIP 통신 방식을 모두 지원하므로 실제 적용에서는 두 용어의 의미가 서로 겹칠 수 있습니다.
SIP 전화가 VHF 또는 UHF 무전기와 통신할 수 있습니까?
가능합니다. SIP 네트워크와 무전기 사이에 적절한 Radio Gateway가 필요합니다. 게이트웨이는 음성 변환과 무전기를 송신 모드로 전환하는 데 필요한 PTT 제어를 처리합니다.
하나의 게이트웨이를 HF, VHF 및 UHF 무전기에 사용할 수 있습니까?
주파수 대역만으로 호환성이 결정되지는 않습니다. 더 중요한 요소는 무전기의 오디오 인터페이스, 제어 신호, 전기적 특성 및 원격 제어 요구 사항입니다.
무전기가 호환 가능한 RX 오디오, TX 오디오 및 PTT 인터페이스를 제공한다면 HF, VHF 또는 UHF 중 어느 대역에서 동작하더라도 적절한 Radio Gateway에 연결할 수 있습니다.
SIP가 무전기의 PTT 신호를 직접 전송합니까?
반드시 그렇지는 않습니다. SIP는 통신 세션을 관리하고, 게이트웨이는 IP 통신 상태와 무전기가 요구하는 물리적 PTT 제어 사이의 관계를 처리합니다.
장비에 따라 PTT는 GPIO, E&M, 릴레이 접점, 직렬 제어 또는 게이트웨이 전용 신호 방식으로 구현될 수 있습니다.
DMR, P25 또는 TETRA 무전기를 SIP 시스템에 연결할 수 있습니까?
가능합니다. 다만 사용할 수 있는 기능은 무전기가 어떤 방식으로 연결되는지에 따라 달라집니다.
오디오 및 PTT 연결을 통해 기본적인 음성 상호운용성을 제공할 수 있습니다. 무선 ID, 통화 그룹, 비상 신호, 위치 정보 또는 암호화와 같은 고유 기능은 일반적으로 더 깊은 수준의 프로토콜 인터페이스가 필요합니다.
무선 통화와 SIP 통화를 함께 녹음할 수 있습니까?
가능합니다. 무선 오디오가 IP 통신 환경에서 사용할 수 있게 되면 호환되는 녹음 플랫폼을 통해 무선 통신과 전화 통신을 중앙에서 함께 녹음할 수 있습니다. 구체적인 녹음 방식은 Radio Gateway, SIP 플랫폼 및 전체 디스패치 아키텍처에 따라 달라집니다.
적절하게 설계된 SIP Radio Gateway 구축을 통해 조직은 기존 LMR, HF, VHF 및 UHF 무선 인프라를 계속 유지하면서 이러한 통신 자원을 최신 IP 네트워크로 확장할 수 있습니다. 핵심은 무선 통합을 단순한 SIP 등록 작업으로 보는 것이 아니라 무선 인터페이스, PTT 및 반송파 제어 로직, 오디오 레벨과 네트워크 조건을 확인하는 것입니다.
Becke Telcom은 무선, SIP 전화 및 디스패치 통합을 위한 통신 솔루션을 개발합니다. 기존 양방향 무선 시스템을 VoIP, IP PBX 또는 중앙 집중식 디스패치 플랫폼과 연동해야 하는 프로젝트에서는 기존 무선 인프라를 불필요하게 교체하지 않고 각 현장의 실제 무선 인터페이스와 운용 요구 사항에 맞춰 시스템을 설계할 수 있습니다.
