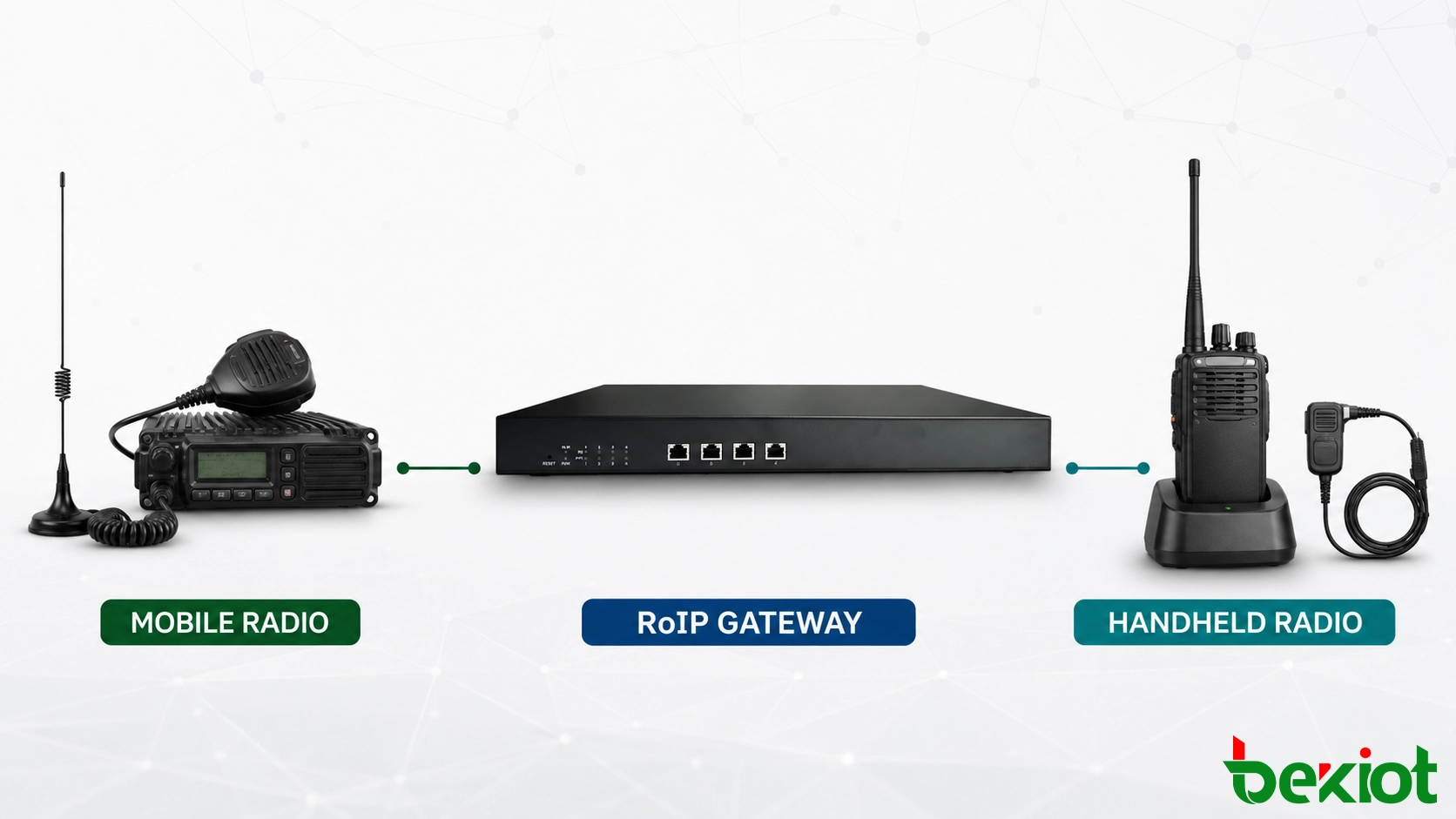

RoIP 게이트웨이는 차량용 무전기와 휴대용 무전기 모두에 연결할 수 있지만, 모든 프로젝트에서 두 방식이 동일한 결과를 제공하는 것은 아닙니다. 차량용 또는 기지국 무전기는 전용 액세서리 인터페이스, 외부 전원, 넓은 통신 범위를 위한 안테나 시스템을 제공하므로 상설 현장에 일반적으로 더 적합합니다. 휴대용 무전기도 임시 설치, 소규모 구축 및 기존 단말기를 재사용해야 하는 프로젝트에서 효과적으로 활용할 수 있습니다.
선택할 때는 무전기 인터페이스, 필요한 통신 범위, 듀티 사이클, 전원, 설치 환경 및 유지보수 계획을 고려해야 합니다. 단순히 연결이 가능하다는 이유만으로 무전기를 선택하면 PTT 제어가 불안정해지고, 오디오 레벨이 맞지 않거나, 연속 운용용으로 설계되지 않은 충전기와 헤드셋 단자에 의존하는 시스템이 될 수 있습니다.
무전기 크기보다 구축 목적을 먼저 검토하세요
Radio over IP 게이트웨이는 무전 음성과 제어 신호를 IP 네트워크로 전송합니다. 무전 채널을 원격 관제 센터까지 확장하거나, 선택한 무전 통신을 호환 가능한 전화 시스템과 연결하거나, 서로 떨어진 무선망 사이에서 음성을 중계할 수 있습니다. 많은 프로젝트에서 게이트웨이는 무선 인프라 컨트롤러에 직접 연결되지 않습니다. 대신 외부 무선 단말기를 RF 접속 지점으로 사용합니다.
외부 단말기는 차량에 장착된 차량용 무전기, 고정형 기지국 무전기 또는 휴대용 무전기일 수 있습니다. 세 종류 모두 현장 송신을 수신하여 게이트웨이에 오디오를 제공할 수 있습니다. 게이트웨이가 Push-to-Talk를 활성화하면 IP 측의 오디오를 송신할 수도 있습니다. 중요한 차이는 각 무전기가 이러한 기능을 얼마나 안정적으로 제공하는지, 그리고 설치 예정 위치에서 연속 운용이 가능한지에 있습니다.

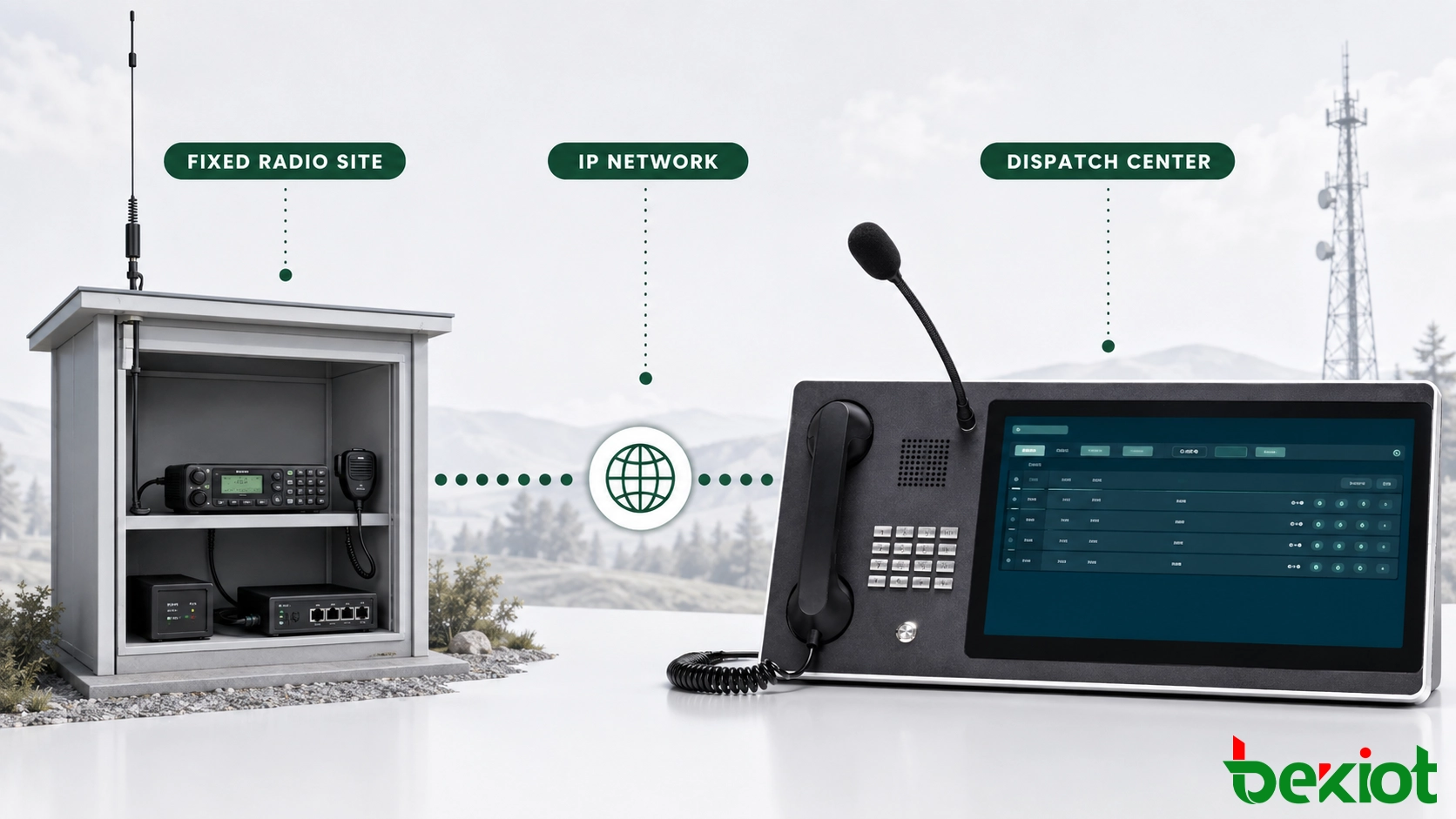

고정 지휘실, 원격 중계소, 산업 시설 또는 교통 관제 센터에서는 무전기가 수개월 동안 전원이 켜지고 연결된 상태로 유지될 수 있습니다. 따라서 안정적인 배선, 외부 안테나, 예측 가능한 오디오 레벨 및 백업 가능한 전원 공급을 우선하여 설계해야 합니다. 임시 현장지휘소, 시연 시스템 또는 이동형 키트는 우선순위가 다릅니다. 최대 RF 성능보다 휴대성과 빠른 설치가 더 중요할 수 있습니다.
상설 현장에서 차량용 또는 기지국 무전기가 유리한 이유
차량용 무전기는 차량이나 고정 운용 위치에 설치하도록 설계됩니다. 많은 모델에는 송신 오디오, 수신 오디오, PTT, 접지 및 COR, COS 또는 스켈치 표시와 같은 수신 상태 신호를 제공하는 액세서리 커넥터가 있습니다. 제조사가 핀 정보를 제공하면 무전기를 개조하거나 전면 마이크 및 스피커 단자에 의존하지 않고 인터페이스 케이블을 제작할 수 있습니다.
이 전용 연결 방식이 기술적으로 가장 큰 장점입니다. 오디오 레벨과 제어 동작을 정의하기 쉽고, 케이블을 안정적으로 고정할 수 있으며, 사람이 직접 조작하지 않아도 무전기를 원격 운용 상태로 유지할 수 있습니다. 다만 액세서리 커넥터와 신호 레벨은 공통 규격이 아니므로 프로젝트에는 무전기별 배선도가 필요합니다.
차량용 무전기는 통신 범위 계획에 적합한 외부 안테나도 지원합니다. 안테나를 적절한 높이에 설치하고 선정된 동축 케이블, 접지 및 서지 보호 장치로 연결할 수 있습니다. 건물이나 장비함 내부에서 휴대용 무전기 안테나를 사용하는 방식보다 일반적으로 송수신 성능을 더 예측하기 쉽습니다.
외부 DC 전원을 사용하면 연속 운용이 쉬워집니다. 전기적 절연과 부하 용량을 고려하면 무전기와 게이트웨이를 백업 배터리 또는 무정전 전원 장치가 포함된 관리형 전원 시스템에 연결할 수 있습니다. 차량용 무전기는 충전 거치대에 놓인 휴대용 무전기보다 높은 듀티 사이클을 견딜 가능성도 큽니다. 반복 송신이나 장시간 송신이 예상되는 경우에는 방열 설계도 중요합니다.
듀티 사이클은 추측이 아니라 설치 요구 사항으로 다뤄야 합니다. 짧은 시험 통화에서는 정상적으로 작동하는 무전기도 관제 센터에서 안내 방송을 반복하거나 장시간 통화를 유지하면 과열될 수 있습니다. 장비 선반이나 캐비닛에서는 무전기 방열판 주변으로 공기가 흐르도록 해야 하며, 무인 현장에서는 온도 경보도 고려해야 합니다. 송신 출력은 선택 가능한 최대값보다 제조사가 규정한 연속 운용 한도에 맞춰야 할 수 있습니다.
반면 설치 공간, 안테나 공사, 전원 설계 및 높은 장비 비용이 필요합니다. 고정형 무전기는 정격 송신 출력만으로 선택해서는 안 됩니다. 주파수 허가, 현장 통신 범위, 안테나 이득, 급전선 손실 및 간섭 환경에 따라 실제로 유용한 RF 성능이 결정됩니다.
휴대용 무전기가 실용적인 선택이 되는 경우
휴대용 무전기는 헤드셋, 스피커 마이크 또는 액세서리 인터페이스를 통해 RoIP 게이트웨이에 연결할 수 있습니다. 이 방식은 이동형 키트, 임시 현장지휘소, 개념 검증 프로젝트 및 고정형 무전기와 외부 안테나를 추가할 수 없는 현장에서 흔히 사용됩니다. 호환 가능한 무전기를 이미 보유하고 있다면 초기 비용도 줄일 수 있습니다.
어려운 점은 휴대용 무전기의 액세서리 인터페이스가 모델마다 크게 다르다는 것입니다. 일부는 2핀 오디오 커넥터를 사용하지만, 다른 제품은 다접점 측면 커넥터나 전용 액세서리를 사용합니다. 플러그를 삽입하면 무전기 내부의 오디오 경로가 변경될 수 있습니다. PTT는 전용 접점, 특정 저항값 또는 다른 감지 방식으로 작동할 수 있습니다. 수신 오디오와 송신 오디오가 서로 다른 기준이나 레벨을 사용할 수도 있습니다. 커넥터의 모양이 같아 보여도 한 무전기 제품군에서 작동하는 케이블이 다른 제품군에서는 정상적으로 작동하지 않을 수 있습니다.
오디오 레벨 불일치는 품질 저하를 일으키는 대표적인 원인입니다. 게이트웨이 출력이 너무 높으면 무전기 마이크 입력이 과입력되어 음성이 왜곡됩니다. 레벨이 너무 낮으면 변조가 약해집니다. 고정 레벨 출력이 없다면 수신 오디오가 휴대용 무전기의 볼륨 설정에 따라 달라질 수도 있습니다. 올바른 레벨을 설정한 후에는 실수로 변경되지 않도록 무전기 조작부를 보호해야 합니다.
전원도 같은 수준으로 주의해야 합니다. 휴대용 무전기를 일반 소비자용 충전기에 계속 연결하면 험, 전기적 노이즈 또는 배터리 열화가 발생할 수 있습니다. 일부 무전기는 충전 중 최대 듀티 사이클로 송신할 수 없으며, 배터리가 방전되거나 고장 나면 전체 RF 경로가 중단됩니다. 상시 운용 시스템에는 가능한 경우 제조사 승인 배터리 엘리미네이터, 안정화 전원 또는 도킹 장치를 사용해야 합니다.
RF 통신 범위는 휴대용 무전기를 최종 위치에 설치한 상태에서 시험해야 합니다. 금속 랙이나 장비실 내부에 놓인 무전기는 동일한 장비를 실외에서 사용할 때보다 성능이 크게 떨어질 수 있습니다. 외부 안테나를 추가한다면 무전기 커넥터, 케이블에 가해지는 물리적 힘 및 허용되는 RF 구성을 확인해야 합니다.
휴대용 무전기는 물리적으로도 단단히 고정해야 합니다. 무전기가 느슨하게 놓이면 볼륨 조절부가 움직이거나, 측면 버튼이 눌리거나, 액세서리 플러그가 빠지거나, 안테나가 금속 구조물에 가까워질 수 있습니다. 거치대는 액세서리 커넥터에 하중을 주지 않으면서 무전기를 지지해야 하며, 일반적인 취급 중 선택 채널이나 출력 레벨이 변경되지 않도록 키패드 또는 메뉴 잠금을 설정해야 합니다.
인터페이스 신호 매핑이 연결 신뢰성을 좌우합니다
무전기 종류와 관계없이 신뢰할 수 있는 연결에는 오디오 선 두 가닥 이상이 필요합니다. 프로젝트 팀은 운용 과정에서 사용하는 모든 신호를 확인해야 합니다.
-
수신 오디오: 현장에서 무전기가 수신한 음성을 게이트웨이로 전달합니다. 출력 레벨이 고정되어 있는지, 무전기 볼륨 설정에 따라 조절되는지 확인합니다.
-
송신 오디오: 게이트웨이의 관제 오디오를 무전기 마이크 경로로 전달합니다. 약한 변조나 과변조가 발생하지 않도록 레벨을 설정합니다.
-
PTT 제어: 무전기 송신기를 작동시킵니다. 게이트웨이를 연결하기 전에 전기적 방식, 극성, 절연 및 타이밍을 확인합니다.
-
COR, COS 또는 스켈치 표시: 무전기가 유효한 통신을 수신하고 있음을 게이트웨이에 알립니다. 이를 통해 배경 소음이 IP 네트워크로 계속 전송되는 것을 방지할 수 있습니다.
-
신호 접지 또는 오디오 리턴: 필요한 전기적 기준을 제공합니다. 밸런스 오디오와 언밸런스 오디오를 동일하게 취급해서는 안 됩니다.
-
채널 제어: 관제 시스템에서 여러 개의 사전 설정 채널을 선택해야 할 때 필요할 수 있습니다. 무전기와 게이트웨이가 이 기능을 명확히 지원해야 합니다.
맞춤형 케이블은 커넥터 방향, 핀 번호, 신호 방향 및 전기적 동작을 포함하여 양쪽 끝을 모두 문서화해야 합니다. 전선 색상만으로 추측하거나 인터넷에서 검증되지 않은 배선도를 복사하면 무전기 또는 게이트웨이가 손상될 수 있습니다. 시험을 위해 헤드셋 케이블을 분해해야 한다면 가능한 경우 측정 결과를 제조사 문서와 대조해야 합니다.
전기적 절연은 별도로 확인할 필요가 있습니다. 특히 장비를 차량에 설치하거나 서로 전원이 다른 여러 캐비닛 사이에 연결할 때 무전기, 게이트웨이 및 전원 장치의 접지 기준이 다를 수 있습니다. 접지 루프는 험을 유발하며, 잘못된 제어 전압은 PTT 입력 또는 수신 상태 입력을 손상시킬 수 있습니다. 절연 변압기, 광절연 제어 및 차폐 케이블이 필요할 수 있지만 일반적인 배선 습관이 아니라 인터페이스 사양에 따라 적용해야 합니다.
게이트웨이 설정은 무전기의 PTT 및 수신 로직과 일치해야 합니다. PTT 선행 시간은 음성이 시작되기 전에 송신기가 활성화되도록 합니다. 해제 지연은 마지막 오디오 패킷이 잘리는 것을 방지합니다. COR 또는 스켈치 로직이 반대로 설정되면 시스템이 채널을 계속 열어 두거나 수신 오디오를 전달하지 못할 수 있습니다.
프로젝트 조건에 따른 실용적인 선택
다음 비교는 선택을 위한 출발점입니다. 최종 결정은 선택한 무전기 모델과 운용 환경에 따라 달라집니다.
| 판단 요소 | 차량용 또는 기지국 무전기 | 휴대용 무전기 |
|---|---|---|
| 적합한 용도 | 상설 무선 현장, 차량, 지휘실 또는 연속 운용 | 이동형 키트, 임시 현장, 시범 프로젝트 또는 공간이 제한된 설치 |
| 게이트웨이 연결 | 문서화된 액세서리 커넥터를 사용하는 경우가 많음 | 헤드셋 단자 또는 전용 측면 커넥터에 의존하는 경우가 많음 |
| 전원 | 외부 DC 전원은 백업과 모니터링이 쉬움 | 배터리와 충전 방식에 대한 연속 운용 계획이 필요함 |
| 안테나 | 계획된 외부 안테나와 급전선 시스템을 지원함 | 지원되는 외부 연결을 사용하지 않는 한 일반적으로 소형 안테나에 의존함 |
| 통신 범위 | 올바른 안테나를 설치하면 일반적으로 성능을 예측하기 쉬움 | 설치 위치, 건물 구조 및 외함의 영향을 크게 받음 |
| 인터페이스 작업 | 액세서리 문서가 완전하면 작업 부담이 낮음 | PTT 감지 방식과 오디오 핀을 식별해야 할 경우 작업 부담이 높음 |
| 유지보수 | 고정 배선과 관리형 전원에 적합함 | 배터리 상태, 충전기 노이즈 및 커넥터 움직임을 확인해야 함 |
현장이 상설이고, 채널이 운용상 중요하거나, 무전기가 자주 송신할 수 있거나, 통신 범위 계획에 외부 안테나가 필요하다면 차량용 또는 기지국 무전기를 선택합니다. 휴대성, 빠른 설치, 가용 공간 또는 기존 장비 재사용이 더 중요한 요구 사항이고 현장 시험에서 오디오, 전원 및 RF 성능이 충분하다고 확인되면 휴대용 무전기를 선택합니다.
구매 가격은 수명 주기 비용과 비교해야 합니다. 휴대용 무전기는 초기 장비 예산을 줄일 수 있지만 맞춤형 액세서리 케이블, 승인된 배터리 엘리미네이터, 장착 거치대 및 더 잦은 점검이 필요할 수 있습니다. 차량용 무전기는 초기 비용이 더 높더라도 문서화된 커넥터, 교체 가능한 외부 전원 및 고정 안테나 시스템을 통해 장기 구축 시 유지보수 부담을 줄일 수 있습니다. 반복적인 현장 조정 없이 필요한 가용성을 충족하는 방식이 총비용이 낮은 선택입니다.
혼합 구축도 합리적입니다. 상설 원격 현장에는 차량용 무전기를 사용하고 임시 팀에는 휴대용 무전기 기반 게이트웨이 키트를 배치할 수 있습니다. 관제 플랫폼은 두 종류 모두를 제어 가능한 무선 자원으로 표시할 수 있지만, 각 인터페이스에는 별도의 케이블 정의, 오디오 프로파일 및 유지보수 기록이 필요합니다.
설치 및 검수 절차
-
운용 채널을 확인합니다. 무선 기술, 주파수 대역, 채널 또는 통화 그룹 용도, 통신 범위 및 예상 송신 듀티를 기록합니다.
-
무전기 인터페이스를 검토합니다. 제조사의 핀 배열 자료를 확보하고 수신 오디오, 송신 오디오, PTT, 접지 및 수신 상태 신호를 확인합니다.
-
전원 방식을 선택합니다. 차량용 무전기에는 안정화 전원과 백업 전원을 설계하고, 휴대용 무전기에는 승인된 엘리미네이터 또는 충전 방식을 적용합니다.
-
케이블을 제작하고 라벨을 부착합니다. 견고한 커넥터, 스트레인 릴리프 및 필요한 경우 절연 장치를 사용합니다. 장비에 전원을 공급하기 전에 양쪽 끝을 문서화합니다.
-
오디오 레벨을 설정합니다. 평상시 음성과 가능한 경우 무전기 서비스 모니터를 사용하여 수신 및 송신 경로를 조정합니다. 낮은 음성과 큰 음성 모두에서 명료도를 확인합니다.
-
PTT 동작을 조정합니다. 선행 시간, 해제 지연, COR/COS 로직, 통화 중 채널 처리 및 네트워크 중단 후 복구를 확인합니다.
-
설치된 통신 범위를 시험합니다. 안테나와 무전기를 최종 위치에 설치한 상태로 대표적인 현장 지점에서 무전 시험을 수행합니다.
-
연속 운용 시험을 수행합니다. 장시간 운용하면서 전원 안정성, 온도, 충전 동작, 커넥터 고정 상태 및 오디오 품질을 관찰합니다.
검수 시험에는 수신 및 송신 오디오, 각 송신의 첫 단어와 마지막 단어, 반복적인 PTT 작동, 장시간 송신 및 IP 측 동시 동작이 포함되어야 합니다. 휴대용 무전기를 사용하는 설치에서는 충전기 또는 배터리 엘리미네이터를 연결한 상태로 주요 시험을 반복해야 합니다. 배터리만 사용할 때는 전원 관련 노이즈가 나타나지 않을 수 있기 때문입니다.
네트워크 측 검증도 동시에 수행해야 합니다. 운용자가 무전기를 사용하는 동안 실제 환경에 가까운 지연 변화, 짧은 패킷 손실 및 일시적인 IP 경로 단절을 발생시킵니다. 게이트웨이가 PTT를 안전하게 해제하고, 복구 후 이전 오디오를 재전송하지 않으며, 수동 조작 없이 승인된 채널 상태로 돌아가는지 확인합니다. 백업 전송 경로가 있다면 네트워크 상태 표시만 확인하지 말고 무전기 사용자와 관제 운용자가 실제로 들은 중단 시간을 측정합니다.
최종 인계 문서에는 무전기 설정, 케이블 도면, 게이트웨이 오디오 설정, PTT 타이밍, 전원 구성, 안테나 정보 및 검증된 교체 절차가 포함되어야 합니다. 이러한 기록은 게이트웨이가 모든 무전기와 호환된다는 일반적인 설명보다 훨씬 가치가 있습니다.
자주 묻는 질문
RoIP 연결만으로 무전기 ID 또는 GPS 데이터가 자동으로 추가되나요?
아닙니다. 기본적인 오디오 및 PTT 연결만으로는 무전기 ID, 위치 정보 또는 트렁킹 시스템 고유 데이터가 생성되지 않습니다. 이러한 기능에는 호환 가능한 시그널링 또는 무선 시스템과의 별도 연동이 필요합니다.
여러 관제석에서 동일한 연결 무전기를 모니터링할 수 있나요?
가능할 수 있지만 관제 서버, 사용자 권한 및 오디오 분배 설계에 따라 청취하거나 PTT를 요청할 수 있는 운용자 수가 결정됩니다. 송신 제어는 명확하게 관리되어야 합니다.
연결된 무전기를 현장에서도 조작할 수 있나요?
무전기와 액세서리 인터페이스에 따라 다릅니다. 일부 연결 방식은 전면 마이크, 스피커 및 PTT를 계속 사용할 수 있지만, 다른 방식은 해당 기능을 다른 경로로 전환하거나 비활성화합니다. 현장 조작도 시험 계획에 포함해야 합니다.
장비 전원이 켜진 상태에서 게이트웨이와 무전기 사이의 케이블을 연결할 수 있나요?
두 제조사가 모두 핫 플러그 연결을 명시적으로 지원하는 경우에만 가능합니다. 그렇지 않으면 단락, 잘못된 PTT 작동 또는 인터페이스 손상 위험을 줄이기 위해 케이블을 연결하거나 분리하기 전에 장비 전원을 끄십시오.
무전기 펌웨어 또는 채널 설정을 변경한 후에는 무엇을 해야 하나요?
연결 경로를 다시 시험해야 합니다. 물리적 케이블이 변경되지 않았더라도 업데이트로 인해 오디오 동작, 액세서리 설정, 채널 할당 또는 제어 옵션이 달라질 수 있습니다.
