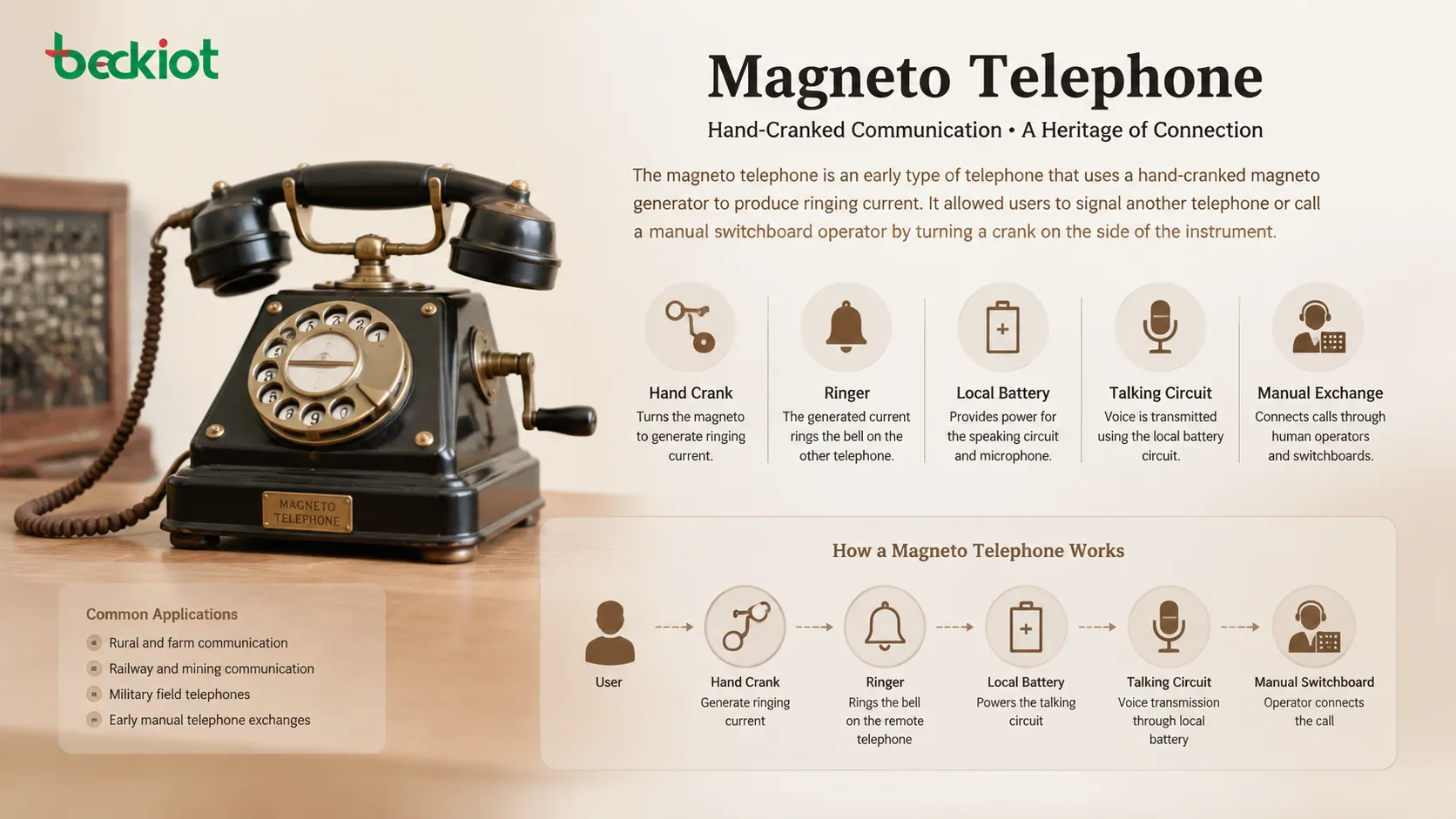

자석식 전화기는 손으로 돌리는 자석 발전기를 이용해 벨 울림 전류를 만드는 초기 형태의 전화기이다. 자동 교환기, 디지털 교환, VoIP, 현대 전화망이 보편화되기 전에는 사용자가 기기 옆의 손잡이를 돌려 다른 전화기나 수동 교환대 교환원을 호출할 수 있었다.
이 전화기는 로컬 배터리 전화 시스템, 농촌 회선, 야외 통신, 철도 통신, 광산, 군용 야전 전화, 영지, 농장, 초기 수동 교환국과 널리 관련되었다. 설계는 통신 역사에서 중요한 단계를 보여 준다. 호출 신호는 사용자가 현장에서 만들고, 음성 전송은 로컬 배터리로 구동되는 별도의 통화 회로에 의존했다.
손잡이 호출의 기본 개념
이 전화기에서 가장 알아보기 쉬운 부분은 손잡이다. 사용자가 손잡이를 돌리면 전화기 내부의 작은 발전기가 교류 전류를 만든다. 이 전류는 회선을 따라 멀리 있는 벨을 울리거나 수동 교환대의 교환원에게 신호를 보낸다.
초기 전화망이 항상 중앙에서 벨 울림 전원을 제공하지는 않았기 때문에 이 방식은 유용했다. 많은 농촌 또는 소규모 사설 시스템에서는 사용자의 전화기 자체가 주의를 끌기 위한 전기 신호를 만들어야 했다. 따라서 손잡이는 장식이 아니라 신호 장치였다.
간단한 지점 간 연결에서는 손잡이를 돌려 같은 한 쌍의 선에 연결된 다른 전화기의 벨을 울릴 수 있었다. 교환대 기반 시스템에서는 교환원의 보드에서 신호가 켜지거나 표시기가 떨어져 가입자가 전화를 걸고 싶다는 것을 알릴 수 있었다.
손잡이 뒤의 작동 원리
자석 발전기
자석 발전기는 손으로 구동하는 작은 전기 발전기이다. 일반적으로 영구자석, 회전 전기자, 기어, 손잡이를 포함한다. 사용자가 손잡이를 돌리면 기어 장치가 자기장 안에서 전기자를 빠르게 회전시킨다.
이 움직임은 전자기식 벨을 울리기에 적합한 교류 전류를 만든다. 손잡이를 더 빠르고 일정하게 돌릴수록 호출 신호는 더 강하고 안정적이 된다.
벨 울림 회로
벨 울림 회로는 일반 음성 경로와 분리되어 있다. 손잡이를 돌리면 자석 발전기의 출력이 회선에 연결되어 벨 울림 전류가 원격 벨이나 교환대 표시기에 도달한다.
많은 설계에는 사용하지 않을 때 자석 발전기를 통화 회로에서 분리하는 스위치가 포함된다. 이렇게 하면 발전기 회로가 정상적인 음성 통신을 방해하지 않는다.
음성용 로컬 배터리
많은 자석식 전화기는 로컬 배터리 전화기이기도 하다. 즉 음성 송화기, 대개 탄소 마이크가 전화기 근처나 내부에 설치된 건전지 또는 습전지에서 전원을 받는다.
배터리는 보통 벨 울림 전류를 공급하지 않는다. 대신 통화 회로에 전원을 공급하여 음성이 전류를 변조하고 회선을 따라 수신 전화기로 전달되도록 한다.
수화기와 송화기
송화기는 말하는 사람의 음성 진동을 전기적 변화로 바꾼다. 반대편의 수화기는 그 전기적 변화를 다시 소리로 바꾼다. 초기 전화기에서는 송화기가 본체에 고정되고 수화기를 귀에 대는 식으로 두 부품이 분리된 경우가 많았다.
현대 전화기와 비교하면 음질은 제한적이었지만, 당시에는 혁신적인 원리였다. 말소리를 실시간으로 전선을 통해 먼 곳으로 보낼 수 있었기 때문이다.
기기 내부의 주요 구성 요소
| 구성 요소 | 주요 기능 | 중요한 이유 |
|---|---|---|
| 손잡이 | 사용자가 자석 발전기를 수동으로 돌릴 수 있게 한다. | 다른 전화기나 교환원을 부르는 데 필요한 신호 동작을 만든다. |
| 자석 발전기 | 벨 울림을 위한 교류 전류를 만든다. | 중앙 벨 전원에 의존하지 않는 로컬 호출 신호를 제공한다. |
| 로컬 배터리 | 음성용 탄소 송화기에 전원을 공급한다. | 회선을 통한 음성 전송을 지원한다. |
| 벨 또는 링거 | 호출될 때 들리는 벨 소리를 낸다. | 상대방이나 교환원이 부르고 있음을 사용자에게 알린다. |
| 후크 스위치 | 수화기를 들거나 내려놓을 때 회로 상태를 바꾼다. | 대기, 통화 준비, 연결 해제 상태를 제어한다. |
| 회선 단자 | 전화기를 외부 전선에 연결한다. | 기기를 다른 전화기, 교환국 또는 현장 회선에 연결한다. |

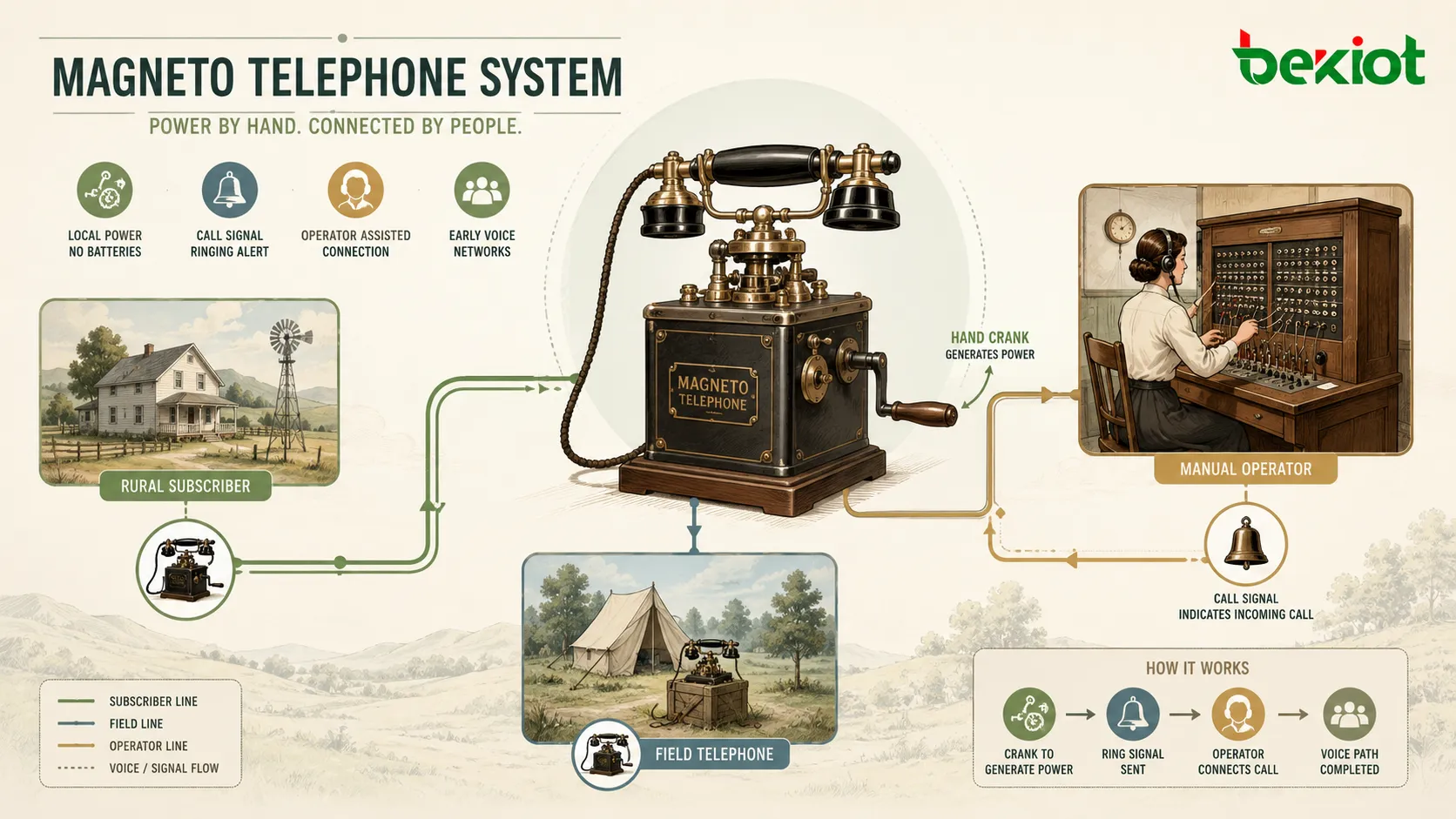

일반적인 호출 순서
사용자는 먼저 수화기를 들거나 전화기를 호출 준비 상태로 만든다. 그런 다음 손잡이를 돌려 벨 울림 전류를 만든다. 단순 회선으로 다른 가입자와 연결되어 있으면 상대 벨이 울리고, 수동 교환대에 연결되어 있으면 교환원이 신호를 받는다.
상대방이나 교환원이 응답하면 통화 회로가 활성화된다. 로컬 배터리가 송화기에 전원을 공급하고 두 사용자는 회선을 통해 말한다. 통화가 끝나면 수화기를 걸이에 돌려놓아 설계에 따라 회로가 열리거나 전환된다.
수동 교환 시스템에서는 교환원이 중심 역할을 했다. 가입자는 손잡이를 돌리고 교환원과 통화한 뒤 목적지를 요청하며, 교환원이 교환대에 코드를 꽂아 통화를 연결할 때까지 기다렸다.
자석식 전화기는 기계적 동작과 전기 통신을 결합했다. 손잡이는 호출 신호를 만들고, 배터리로 구동되는 통화 회로는 음성을 전달했다.
역사적 배경
초기 수동 네트워크
전화의 초기에는 자동 다이얼이 아직 없었다. 통화는 보통 수동 교환대의 교환원이 연결했다. 가입자에게는 교환원을 부르는 방법이 필요했고, 손잡이식 자석 발전기가 실용적인 해결책이었다.
이 설계는 중앙 전원과 고급 교환 인프라가 아직 없는 지역으로 전화 서비스가 확대될 때 특히 유용했다. 전화기 자체가 벨 울림 신호를 만들 수 있어 복잡한 외부 장비에 대한 의존이 줄었다.
농촌 및 장거리 선로 사용
농촌 전화선은 종종 긴 거리를 지나 작은 공동체를 연결했다. 중앙 배터리와 벨 울림 시스템을 설치하고 유지하는 일은 비싸거나 비현실적일 수 있었다. 그래서 로컬 배터리 자석식 전화기가 농장, 영지, 마을, 외딴 사업장에 흔했다.
일부 농촌 회선은 여러 가입자가 같은 물리적 회선을 공유하는 공동선이었다. 서로 다른 벨 울림 패턴으로 어떤 가입자에게 온 전화인지 구분했다. 사용자는 자신의 지정된 울림을 들어야 했고, 전화 사용은 기술적이면서도 사회적인 성격을 가졌다.
현장 및 군용 통신
자석식 야전 전화기는 임시 또는 험한 통신 시스템에서도 사용되었다. 한 쌍의 선으로 연결할 수 있고 현대식 교환기 없이 작동했다. 그래서 군용 야전선, 철도 유지보수, 광산 작업, 건설 현장, 임시 지휘소에 유용했다.
상업 전화 서비스가 없거나 신뢰하기 어려운 곳에서는 호출 신호를 현장에서 만들 수 있는 능력이 매우 중요했다.
공통 배터리 시스템으로의 전환
전화망이 발전하면서 많은 시스템은 로컬 배터리 방식에서 공통 배터리 방식으로 이동했다. 공통 배터리 시스템에서는 교환국이 가입자 회선에 전원을 공급했기 때문에 사용자가 일반 음성 전송을 위해 로컬 배터리를 관리할 필요가 줄었다.
이 변화는 유지보수를 단순화하고 서비스 일관성을 높였다. 시간이 지나면서 자동 교환기, 회전 다이얼 전화기, 전자 교환, 디지털 네트워크가 대부분의 공중망에서 오래된 손잡이 기반 시스템을 대체했다.
이 기술이 중요했던 이유
자석식 설계는 대도시 밖에서도 초기 전화가 실용적으로 쓰이게 했다. 완전한 중앙국 전원이 모든 기능을 담당하지 않아도 가입자가 호출 신호를 보낼 수 있었기 때문이다. 이는 농촌, 산업, 임시 환경으로 음성 통신을 확장하는 데 도움이 되었다.
또한 이후 통신에 계속 남은 중요한 개념을 도입했다. 호출 신호, 회선 교환, 회선 감시, 로컬 전원, 교환원 보조 연결, 사용자 주도 호출 시작 등이 그것이다. 손잡이는 일상 서비스에서 사라졌지만, 통화를 신호화하고 라우팅하며 감시해야 하는 필요성은 전화망 설계의 핵심으로 남았다.
역사적으로 이 기기는 순수한 수동 통신 방식에서 조직화된 전기 음성망으로 넘어가는 과정을 보여 준다. 야외에서 쓰기에는 충분히 단순했고, 거리를 넘어 실시간 음성 연락을 지원할 만큼 강력했다.
초기 통신에서의 장점
독립 신호
전화기는 자체 벨 울림 신호를 만들 수 있었다. 중앙 벨 전류가 없거나 회선이 독립적으로 동작해야 하는 곳에서 유용했다.
독립 신호 방식은 간단한 사설 회선도 가능하게 했다. 두 장소를 한 쌍의 선으로 연결하고 손잡이를 사용해 서로 호출할 수 있었다.
원격 지역에 적합
장비는 제한된 인프라의 농촌이나 고립 지역에서도 작동할 수 있었다. 회선이 온전하고 배터리가 유지되면 사용자는 상당한 거리에서 통신할 수 있었다.
이는 농장, 철도, 광산, 영지, 군부대, 작은 공동체가 현대 네트워크가 도달하기 전에 음성 연결을 만들 수 있도록 도왔다.
단순하고 정비하기 쉬운 설계
장치는 기계적이면서 전기적이었지만, 많은 부품은 이해하기 쉽고 수리할 수 있었다. 벨, 손잡이, 단자, 배터리, 훅, 배선은 직접 점검할 수 있는 경우가 많았다.
전문 기술 지원이 항상 가까이 있지 않던 시대에는 이런 실용성이 중요했다.
한계와 실제 문제
배터리 유지관리
로컬 배터리는 점검과 교체가 필요했다. 습전지는 누액이 생길 수 있고 건전지는 결국 전력을 잃었다. 배터리가 약하면 벨 회로가 여전히 작동해도 음성 전송 품질이 나빠질 수 있었다.
이 유지보수 부담은 나중에 공통 배터리 시스템이 매력적으로 된 이유 중 하나였다.
수동 호출 과정
사용자는 손잡이를 돌려야 했고 종종 교환원에게 의존해야 했다. 직접 키패드 다이얼, 자동 라우팅, 즉각적인 번호 선택은 없었다. 과정은 현대 전화보다 느렸다.
공동선 시스템에서는 여러 가입자가 같은 회선을 공유하고 때로는 대화를 들을 수 있었기 때문에 프라이버시가 제한되었다.
제한적인 음질
초기 송화기, 수화기, 배터리, 회선 상태는 음성 명료도를 제한했다. 긴 회선, 나쁜 절연, 약한 배터리, 습기, 간섭은 통화 품질을 떨어뜨릴 수 있었다.
이 시스템은 실용적인 통신에는 충분했지만, 이후 전화 기술의 명료도, 신뢰성, 편의성을 따라갈 수는 없었다.
물리 회선 의존성
다른 유선 전화처럼 이 시스템도 온전한 선로에 의존했다. 단선, 부식, 접속 불량, 날씨 피해는 서비스를 중단시킬 수 있었다.
야외 및 농촌 시스템은 특히 폭풍, 동물, 공사, 험한 지형에 노출된 지역에서 정기적인 회선 점검이 필요했다.
현대적 의미와 보존
오늘날 자석식 전화기는 주로 수집가, 박물관, 역사학자, 통신 엔지니어, 골동품 복원가, 통신 역사에 관심 있는 사람들이 연구한다. 전시품, 교육 도구, 작동하는 사설 회선 시연용으로 복원되는 경우가 많다.
일부 원리는 현대 통신 시스템을 이해하는 데 여전히 유용하다. 신호와 음성의 차이, 전원의 필요성, 스위치의 역할, 회선 상태의 중요성은 하드웨어가 크게 바뀌었어도 관련성이 있다.
복원은 조심스럽게 해야 한다. 오래된 배터리는 누액이 생길 수 있고 배선 절연은 약해졌을 수 있으며, 자석 발전기는 돌릴 때 불쾌하거나 잠재적으로 위험한 전압을 만들 수 있다. 골동품 장비는 적절한 인터페이스 장치와 전문가 검토 없이 현대 전화망에 직접 연결해서는 안 된다.
후대 전화 시스템과의 비교
| 시스템 유형 | 호출 방법 | 전원 구성 | 주요 차이 |
|---|---|---|---|
| 자석식 전화기 | 사용자가 손잡이를 돌려 호출 전류를 만든다. | 대개 음성 통화에는 로컬 배터리를 사용한다. | 수동 신호와 교환원 또는 직통 회선 호출이다. |
| 공통 배터리 전화기 | 교환국이 회선 상태를 감지하고 전원을 공급한다. | 중앙국이 가입자 회선에 전원을 공급한다. | 로컬 유지관리가 줄고 네트워크 제어가 쉬워진다. |
| 회전 다이얼 전화기 | 사용자가 기계식으로 번호를 돌린다. | 교환 회선 전류로 동작한다. | 매번 교환원을 요청하지 않고 자동 교환을 지원한다. |
| 현대 IP 전화기 | IP 기반 디지털 신호로 전화를 건다. | PoE, 어댑터 또는 단말 전원을 사용한다. | 음성은 SIP, VoIP 및 네트워크 시스템이 관리하는 데이터 패킷이 된다. |
FAQ
오래된 자석식 전화기 두 대가 아직 서로 호출할 수 있습니까?
그렇다. 사설 시연 구성에서는 호환되는 두 장치를 적절한 배선과 배터리로 연결할 수 있는 경우가 많다. 하지만 먼저 기기, 회선, 벨, 배터리 상태를 확인해야 한다.
손잡이는 통화에 사용됩니까?
아니다. 손잡이는 주로 신호와 벨 울림에 사용된다. 음성 통신은 전화기의 송화기, 수화기, 회선 회로, 로컬 배터리 또는 다른 통화 전원을 사용한다.
왜 일부 골동품 기기에는 큰 내부 배터리가 있습니까?
많은 초기 장비는 탄소 송화기에 전원을 공급하기 위해 로컬 배터리를 사용했다. 이 배터리는 벨 울림뿐 아니라 음성 전송에도 필요했다.
손잡이식 전화기를 현대 전화선에 연결할 수 있습니까?
적절한 인터페이스 장비 없이 직접 연결해서는 안 된다. 현대 네트워크는 다른 신호 방식과 전기 조건을 사용하며, 자석 발전기는 현대 전화 장비와 호환되지 않을 수 있다.
왜 이 전화기가 수집가에게 인기가 있습니까?
이 전화기는 눈에 보이는 기계 부품, 초기 전기공학, 목재 또는 금속 공예, 역사적 중요성을 함께 갖추고 있어 수집가에게 인기가 있다. 또한 전화 사용자가 한때 직접 손으로 호출 신호를 만들었다는 점을 보여 준다.
