분산 KVM 시스템은 최신 지휘 통제 센터 내의 오디오 및 비디오 리소스를 유연하게 관리하는 방법을 제공합니다. 비즈니스 컴퓨터, 녹화 시스템, 감시 플랫폼, 화상 회의 리소스 및 기타 시각 정보는 IP 또는 광섬유 네트워크를 통해 분산되어 운영자 워크스테이션, 비디오 월 및 기타 디스플레이 단말기에 표시될 수 있습니다. 이로써 지휘 요원은 고정된 점대점 배선에 제한되지 않고 정보를 호출, 전환 및 공유할 수 있는 더 큰 자유를 얻게 됩니다.

지휘 센터가 이미 다른 네트워크에 존재하는 비디오 리소스를 통합해야 할 때 과제는 더욱 복잡해집니다. 감시 시스템, 화상 회의 플랫폼, 화상 전화, 드론, 이동 지휘 차량 및 기타 원격 시스템은 모두 다른 스트리밍 방식, 코덱 및 통신 프로토콜을 사용할 수 있습니다. 대규모 배포에서 감시 네트워크만으로도 수만 대의 카메라를 포함할 수 있습니다. 모든 외부 소스를 개별 하드웨어 인코딩 및 디코딩 경로를 통해 연결하면 시스템 확장 및 관리가 점점 더 어려워질 수 있습니다. 더 실용적인 아키텍처는 이러한 외부 시스템과 분산 KVM 환경 사이에 통합 비디오 액세스 및 미디어 변환 계층을 도입하는 것입니다.

분산 KVM의 적합성

분산 KVM의 주요 강점은 물리적 지휘 센터 내의 오디오 및 비디오 리소스 관리입니다. 비디오 소스는 네트워크 또는 광섬유 인프라를 통해 전송되고 운영 요구 사항에 따라 다른 디스플레이 대상에 할당될 수 있습니다.

일반적인 지휘실에서 운영자는 데스크탑 디스플레이에 워크스테이션을 호출하고, 다른 소스를 메인 비디오 월로 이동하며, 사건 발생 중에 여러 정보 시스템 간에 빠르게 전환해야 할 수 있습니다. 분산 KVM은 이러한 작업에 필요한 스위칭 및 프레젠테이션 프레임워크를 제공합니다.

이 모델은 소스가 컴퓨터, 서버, 레코더 또는 예측 가능한 로컬 비디오 인터페이스를 가진 기타 장치인 경우 특히 효과적입니다. 리소스가 기존의 물리적 비디오 신호가 아닌 이미 네트워크 비디오 스트림인 경우 어려움이 발생합니다.

최신 지휘 센터는 방 자체 외부에 있는 시스템의 비디오에 점점 더 의존하고 있습니다. 감시 플랫폼은 도시 전체, 산업 현장 또는 교통망에 분산된 카메라를 관리할 수 있습니다. 화상 회의 플랫폼은 원격 회의 이미지를 제공할 수 있습니다. 드론이나 이동 지휘 차량은 사건 현장에서 지속적으로 라이브 비디오를 반환할 수 있습니다. 유니파이드 커뮤니케이션 시스템에는 운영자가 즉시 표시해야 하는 SIP 기반 비디오 단말기가 포함될 수도 있습니다.

이러한 각 시스템을 개별적으로 물리적 KVM 소스로 변환하면 인터페이스 및 중간 장치의 수가 급격히 증가할 수 있습니다. 따라서 KVM 계층은 지휘실 상호 작용에 집중하고 다른 계층이 네트워크 네이티브 비디오 액세스를 처리할 때 더 효과적으로 작동합니다.

이러한 분리는 시스템 계획에도 가치가 있습니다. 운영자 좌석 및 대형 화면 출력의 수는 사용 가능한 카메라 또는 원격 비디오 소스의 수와 동일한 속도로 증가할 필요가 없습니다. 지휘 센터는 수만 개의 비디오 채널에 액세스할 수 있지만 동시에 보는 것은 극히 일부에 불과합니다. 사용 가능한 모든 스트림을 영구적으로 점유된 물리적 입력으로 처리하는 대신, 시스템은 운영자, 사건 또는 파견 작업이 필요할 때 필요한 네트워크 리소스를 호출할 수 있습니다.

통합 미디어 액세스 계층 구축

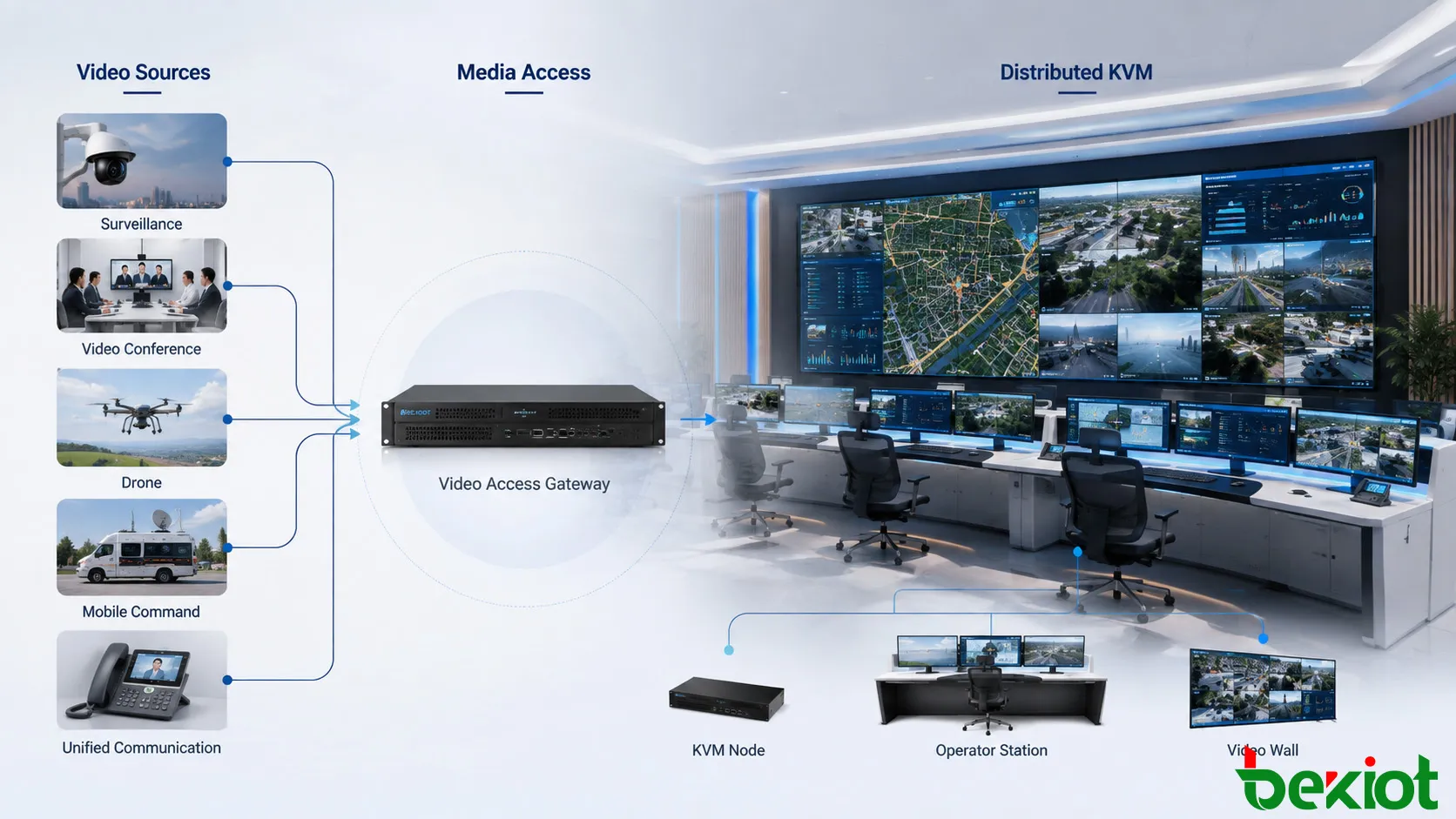

확장 가능한 지휘 센터는 외부 비디오 시스템과 분산 KVM 네트워크 사이에 비디오 액세스 게이트웨이 또는 미디어 서비스를 배치할 수 있습니다. 그 목적은 KVM 스위칭을 대체하는 것이 아닙니다. 대신 네트워크 비디오 리소스에 대한 공통 진입점 및 출구점을 제공합니다.

외부 시스템은 먼저 기존 네트워크 인터페이스를 통해 스트림을 미디어 계층에 전달합니다. 미디어 계층은 필요한 소스를 식별하고, 스트림을 수신 또는 풀링하며, 필요 시 프로토콜 또는 코덱을 변환한 후 KVM 환경에 호환 가능한 스트림을 제공합니다.

이로써 더 명확한 책임 분할이 이루어집니다. 감시, 회의, 모바일 비디오 및 통신 플랫폼은 원래 작업을 계속 수행합니다. 미디어 계층은 스트림 통합 및 호환성을 처리합니다. 분산 KVM은 결과 시각 리소스를 운영자 및 디스플레이에 배포하는 책임을 계속 집니다.

이 아키텍처는 지휘 센터가 새로운 비디오 시스템을 지속적으로 추가해야 할 때 특히 유용합니다. 새 플랫폼이 도입될 때마다 KVM 인프라를 재구축하는 대신, 새 리소스를 먼저 미디어 액세스 계층에서 적응시킬 수 있습니다. KVM 측에서 인식할 수 있는 형식으로 변환되면 지휘 환경 내의 또 다른 사용 가능한 리소스가 됩니다.

그 결과 더 통합된 워크플로가 탄생합니다. 운영자는 각 원본 시스템이 비디오를 전달하는 방식을 이해할 필요가 없습니다. 감시, 파견 및 사건 대응에 필요한 리소스에만 액세스하면 됩니다.

엔지니어링 관점에서 이 계층화 설계는 시스템 간의 불필요한 결합을 줄일 수도 있습니다. 감시 플랫폼, 비디오 통신 시스템 또는 현장 비디오 소스의 변경이 KVM 네트워크 전체에 자동으로 해당 변경을 요구하지는 않습니다. 미디어 액세스 계층이 필요한 스트림을 계속 획득하고 정규화할 수 있는 한, 지휘실의 프레젠테이션 워크플로는 대체로 변경되지 않은 상태로 유지될 수 있습니다.

감시 및 회의 비디오 연결

감시 시스템은 지휘 센터에서 가장 중요한 소스 중 하나입니다. 대규모 프로젝트에는 수천 또는 수만 대의 카메라가 포함될 수 있습니다. 모든 카메라를 독립적인 하드웨어 인코딩 경로를 통해 직접 통합하는 것은 유지 관리가 어렵고 이후 확장을 불필요하게 복잡하게 만들 수 있습니다.

통합 미디어 계층은 선택한 네트워크 카메라에 직접 연결하거나 기존 비디오 감시 플랫폼과 통신할 수 있습니다. 업스트림 플랫폼이 이미 카메라 디렉터리 및 조직 구조를 유지 관리하는 경우, KVM 시스템 내에서 각 카메라 관계를 다시 생성하는 대신 해당 리소스를 플랫폼을 통해 검색할 수 있습니다.

필요한 스트림은 다운스트림 KVM 디코딩에 적합한 형식으로 변환될 수 있습니다. RTSP는 이러한 유형의 비디오 전달에 널리 사용됩니다. 원본 감시 리소스가 다른 액세스 방법을 통해 획득된 경우, 미디어 계층은 스트림을 KVM 환경에 제시하기 전에 정규화할 수 있습니다.

리소스 선택은 대규모 감시 배포에서 특히 중요합니다. 지휘 센터는 일반적으로 모든 카메라를 지속적으로 디코딩할 필요가 없습니다. 운영자는 지리적 영역, 이벤트 유형, 카메라 그룹 또는 운영 작업에 따라 비디오를 검색할 수 있습니다. 관련 이미지는 상황이 전개됨에 따라 운영자 화면, 조사 위치 또는 대형 화면 디스플레이 레이아웃에 할당될 수 있습니다.

화상 회의는 다른 통합 모델을 도입합니다. 기본 배포에서 회의 단말기는 기존의 물리적 비디오 소스로 분산 KVM 시스템에 연결될 수 있습니다. 이 접근 방식은 지휘 센터가 단말기 출력만 표시하면 되는 경우에 적합합니다.

더 깊은 통합은 대신 미디어 수준에서 이루어질 수 있습니다. 회의 MCU 또는 관련 회의 플랫폼은 혼합 회의 비디오를 네트워크 스트림으로 제공할 수 있습니다. 해당 스트림은 지휘 센터의 미디어 환경에 직접 도입되어 각 회의 리소스에 대한 전용 물리적 비디오 출력에 대한 의존도를 줄일 수 있습니다.

이 접근 방식은 화상 회의와 지휘 센터 시각화가 완전히 별개의 시스템이 아닌 동일한 정보 워크플로의 일부로 작동해야 할 때 유용합니다. 예를 들어, 대규모 사건 발생 시 회의 참가자, 감시 영상 및 원격 현장 비디오를 동일한 지휘 환경에 표시하여 의사 결정자가 원격 팀과 통신하면서 실시간 시각 정보를 비교할 수 있습니다.

현장 비디오를 운영에 통합

지휘 센터는 고정 감시 범위를 넘어선 위치의 실시간 이미지를 점점 더 필요로 합니다. 드론, 이동 지휘 차량 및 기타 원격 비디오 시스템은 긴급 대응, 인프라 검사, 보안 운영 및 대규모 공공 행사 중에 자주 사용됩니다.

이러한 소스는 현장 장비가 이동함에 따라 통신 경로가 변경될 수 있다는 점에서 고정 카메라와 다릅니다. 일부 장치는 비디오를 지휘 센터로 푸시하고, 다른 시스템은 센터가 스트림을 요청하도록 허용합니다. 이러한 이유로 단일 비디오 전달 방법에 의존하면 상호 운용성이 제한될 수 있습니다.

이종 비디오용으로 설계된 미디어 액세스 계층은 RTMP, RTSP, SIP 및 GB28181과 같은 일반적인 스트리밍 및 통신 방식으로 작동할 수 있어야 합니다. 여러 인터페이스를 지원하면 지휘 센터가 장치 범주별로 별도의 통합 아키텍처를 만들지 않고도 더 넓은 범위의 현장 장비에서 비디오를 수용할 수 있습니다.

미디어 적응은 들어오는 스트림이 다운스트림 KVM 디코더의 성능과 일치하지 않을 수 있기 때문에 중요합니다. 현장 장치의 비디오는 코덱, 해상도, 프레임 속도 및 비트 전송률이 다를 수 있습니다. 통합 계층은 스트림을 지휘 센터 디스플레이 시스템으로 전달하기 전에 이러한 특성을 정규화할 수 있습니다.

이로써 사건 현장에서 운영자까지의 실용적인 경로가 만들어집니다. 드론은 항공 뷰를 제공하고, 차량 탑재 시스템은 이동 대응 유닛의 비디오를 전송하며, 고정 감시 카메라는 주변 상황을 제공할 수 있습니다. 이러한 소스가 호환 가능한 네트워크 비디오로 변환되면 KVM 시스템은 이를 필요한 운영자 위치 또는 대형 화면 디스플레이에 배포할 수 있습니다.

긴급 애플리케이션의 경우, 가치는 원격 비디오 스트림을 수신하는 것뿐만 아니라 기존 지휘 워크플로 내에서 즉시 사용할 수 있도록 하는 데 있습니다. 현장 비디오는 지도, 감시 이미지, 통신 인터페이스 및 비즈니스 애플리케이션과 함께 호출될 수 있어야 하며, 운영자는 관련 없는 플랫폼 간에 반복적으로 전환하지 않고 정보를 비교할 수 있습니다.

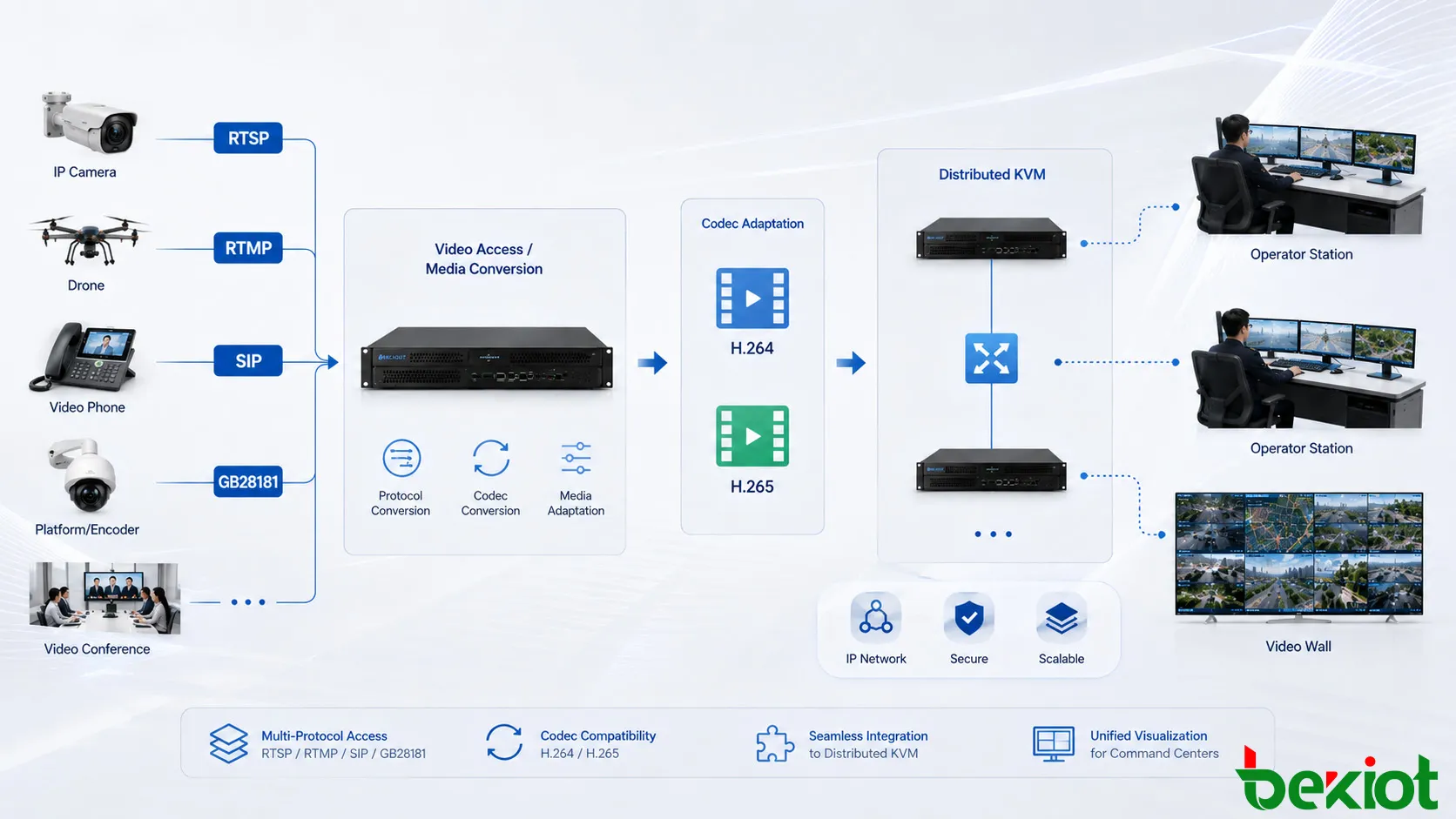

프로토콜 및 코덱 차이 해결

비디오 통합은 두 시스템이 동일한 네트워크에 연결되어 있다고 해서 자동으로 이루어지지 않습니다. 송신 및 수신 시스템은 비디오가 인코딩, 전송 및 표시되는 방식에 대해서도 합의해야 합니다.

H.264와 H.265는 모두 감시 및 실시간 비디오 환경에서 흔히 볼 수 있습니다. 소스가 H.265를 생성하는 반면 다운스트림 엔드포인트 또는 애플리케이션이 H.264를 중심으로 설계된 경우가 있습니다. 이러한 상황에서는 스트림이 대상 시스템에서 안정적으로 사용되기 전에 코덱 변환이 필요할 수 있습니다.

프로토콜 차이도 유사한 문제를 일으킵니다. SIP 기반 비디오 통신 시스템과 RTSP 지향 KVM 비디오 워크플로는 둘 다 IP 비디오를 전송하더라도 동일한 시그널링 모델을 사용하지 않습니다. SIP 비디오를 RTSP 액세스 가능한 스트림으로 변환하면 통신 플랫폼의 원래 기능을 변경하지 않고 통신 시스템 비디오를 KVM 디코더에서 사용할 수 있게 됩니다.

미디어가 RTSP 지향 환경에서 SIP 기반 시스템으로 이동해야 할 때 역변환도 유용할 수 있습니다. 이렇게 하면 미디어 계층은 연결된 모든 플랫폼이 다른 모든 시스템의 네이티브 인터페이스를 지원하도록 강제하는 대신 상호 운용성 경계 역할을 합니다.

이 과정에서 해상도, 프레임 속도 및 비트 전송률도 조정이 필요할 수 있습니다. 목표는 모든 스트림에 동일한 설정을 적용하는 것이 아니라 수신 애플리케이션이 올바르게 처리할 수 있는 미디어 프로파일을 생성하는 것입니다.

네트워크 계획도 동시에 고려해야 합니다. 고해상도 스트림은 많은 채널이 동시에 열릴 때 상당한 대역폭을 소비할 수 있습니다. 따라서 동시 스트림 수, 요구되는 화질 및 사용 가능한 네트워크 용량을 함께 평가해야 합니다. 이는 비디오가 단일 로컬 영역 네트워크 내에 머무르지 않고 원격 사이트, 지휘 센터 및 현장 네트워크 간에 전송되는 경우 특히 중요합니다.

유니파이드 커뮤니케이션과의 통합

최신 지휘 센터는 종종 시각적 모니터링을 음성, 화상 통화 및 파견 통신과 결합합니다. 유니파이드 커뮤니케이션 플랫폼에는 화상 전화, 지능형 통신 단말기 및 유용한 실시간 비디오를 포함하는 기타 SIP 기반 엔드포인트가 포함될 수 있습니다.

이러한 리소스는 조정된 대응 중에 가치가 있습니다. 운영자가 동일한 지휘 디스플레이 환경에서 통신 비디오를 감시 이미지 또는 현장 피드 옆에 배치해야 할 수 있기 때문입니다. 그러나 통신 단말기는 일반적으로 지속적인 KVM 비디오 배포보다는 대화형 세션을 중심으로 설계됩니다.

미디어 변환 계층은 이러한 운영 모델 간의 브리지를 제공합니다. SIP 기반 비디오는 다운스트림 KVM 리소스가 수신할 수 있는 스트림으로 변환될 수 있습니다. 통신 시스템과 디스플레이 시스템이 다른 미디어 요구 사항을 사용하는 경우 코덱, 해상도, 프레임 속도 및 비트 전송률도 적응시킬 수 있습니다.

따라서 지휘 센터는 이전에 독립적이었던 여러 정보 범주를 결합할 수 있습니다. 고정 감시는 지속적인 모니터링을 제공하고, 회의는 원격 협업을 지원하며, 모바일 비디오는 현장 이미지를 제공하고, 유니파이드 커뮤니케이션은 통신 엔드포인트의 시각 정보를 추가합니다.

그런 다음 분산 KVM은 가장 적합한 역할, 즉 해당 리소스를 어디에 표시할지 결정하고 올바른 운영자 또는 지휘 화면에 제공하는 역할을 수행합니다.

이는 다부서 지휘 환경에서 특히 유용합니다. 보안, 운영, 긴급 대응 및 관리 팀은 일상 업무에서 다른 통신 및 비디오 시스템을 사용할 수 있지만, 대규모 사건에서는 해당 리소스를 함께 볼 필요가 있는 경우가 많습니다. 공통 시각 액세스 프레임워크는 부서별로 별도의 디스플레이 경로를 구축해야 하는 필요성을 줄입니다.

성장 및 신뢰성 계획

확장성은 분산 KVM 지휘 센터 프로젝트 시작 시부터 고려해야 합니다. 연결된 비디오 소스의 수는 물리적 운영자 좌석의 수보다 훨씬 빠르게 증가할 수 있습니다. 새로운 감시 영역, 임시 모니터링 지점, 추가 회의 시스템 및 모바일 비디오 장치는 지휘 센터가 운영된 후에 도입될 수 있습니다.

모듈식 아키텍처는 이러한 성장을 관리하기 쉽게 만듭니다. 외부 시스템은 각자의 운영 도메인 내에 유지될 수 있으며, 미디어 통합 계층은 선택된 리소스에 대한 제어된 액세스를 제공합니다. KVM 환경은 현재 디스플레이 및 파견 작업에 실제로 필요한 스트림만 처리하면 됩니다.

신뢰성은 불필요한 단일 목적 신호 경로를 피하는 데에도 달려 있습니다. 가능한 경우 네트워크 아키텍처, 미디어 서비스 및 KVM 배포는 하나의 외부 비디오 소스 또는 애플리케이션의 장애가 관련 없는 지휘 센터 리소스에 영향을 미치지 않도록 설계해야 합니다. 프로젝트의 중요성과 규모에 따라 네트워크 세분화, 대역폭 계획 및 중복 경로를 고려할 수 있습니다.

중앙 집중식 리소스 구성은 일상 운영을 더욱 개선할 수 있습니다. 운영자가 개별 장치 주소를 기억하거나 많은 독립 플랫폼 간에 수동으로 전환하는 대신 카메라 및 기타 비디오 소스를 위치, 부서 또는 운영 목적에 따라 구성할 수 있습니다. 이렇게 하면 일상 감시 및 긴급 대응 시 모두 필요한 이미지를 더 쉽게 찾을 수 있습니다.

더 유연한 지휘 센터 아키텍처

핵심 설계 원칙은 분산 KVM 시스템이 모든 외부 비디오 호환성 문제를 직접 해결하도록 강제하지 않는 것입니다. KVM은 특히 고용량 IP 또는 광섬유 네트워크가 이미 사용 가능한 경우 제어실 및 지휘 센터 내 리소스 배포에 효과적인 기반을 제공합니다. 그러나 외부 네트워크 비디오는 별도의 요구 사항을 도입합니다.

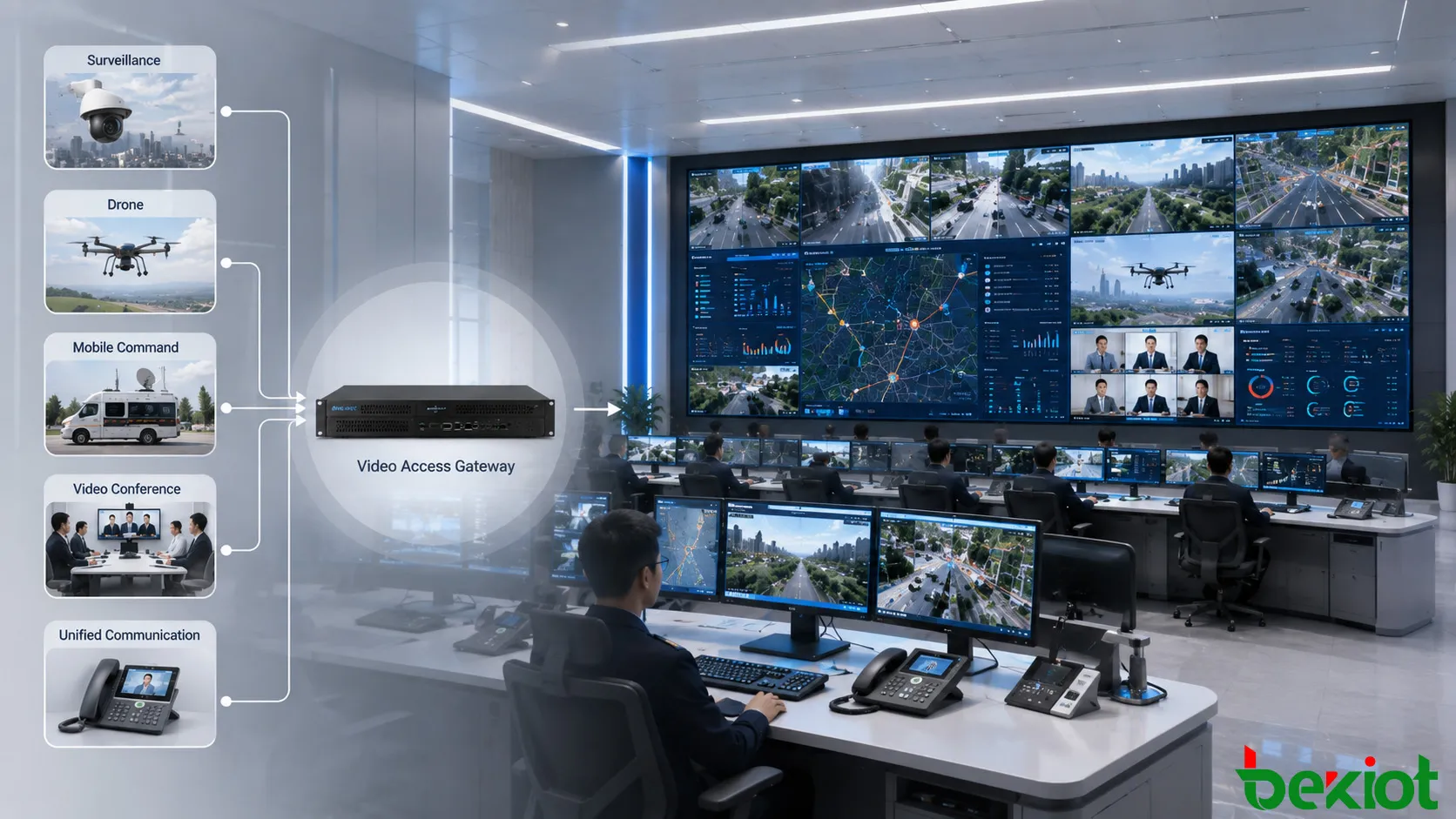

통합 비디오 액세스 및 미디어 변환 계층을 추가함으로써 감시 시스템, 화상 회의 플랫폼, 드론, 이동 지휘 차량 및 유니파이드 커뮤니케이션 단말기를 일관된 통합 경로를 통해 연결할 수 있습니다. RTSP, RTMP, SIP 및 GB28181 리소스를 아키텍처에 도입할 수 있으며, H.264와 H.265의 차이는 변환이 필요할 때 처리할 수 있습니다.

이러한 분리는 전체 솔루션을 확장하기 쉽게 만듭니다. KVM 계층은 계속해서 지휘실을 관리하고, 미디어 계층은 외부 비디오 액세스, 스트림 변환 및 상호 운용성에 집중합니다. 추가 비디오 시스템이 도입되면 지휘 센터의 기본 운영 모델을 변경하지 않고 통합할 수 있습니다.

더 중요한 것은, 이 아키텍처를 통해 지휘 센터는 비디오를 고립된 물리적 입력의 집합이 아닌 운영 리소스로 관리할 수 있습니다. 운영자는 특정 작업에 필요한 정보를 호출하고, 적절한 좌석 또는 비디오 월에 표시하며, 상황 변화에 따라 여러 소스를 결합할 수 있습니다.

대규모 감시 네트워크와 회의, 모바일 비디오 및 실시간 통신을 결합해야 하는 프로젝트의 경우, 이 계층화된 접근 방식은 분산 KVM을 로컬 신호 분배 시스템에서 더 광범위한 시각적 지휘 및 파견 환경의 일부로 변환합니다.

FAQ

바디 워닝 레코더 및 휴대용 감시 유닛을 연결할 수 있습니까?

예. 이러한 장치는 미디어 통합 계층을 통해 네트워크 비디오 스트림에 액세스할 수 있는 경우 도입될 수 있습니다. 해당 스트림은 다운스트림 지휘 센터 환경에 적합한 형식으로 변환될 수 있습니다.

동일한 아키텍처로 비디오 라이브 스트리밍 소스를 수용할 수 있습니까?

예. 관련 스트리밍 방식이 미디어 액세스 계층에서 지원되는 경우 네트워크 라이브 스트리밍 소스는 감시 및 통신 비디오와 함께 통합될 수 있습니다.

지휘 센터 비디오를 회의 MCU로 보낼 수 있습니까?

예. 통합은 회의 비디오 수신으로 제한될 필요가 없습니다. 선택된 지휘 센터 비디오 리소스도 집계되어 필요한 미디어 변환이 가능한 경우 회의 MCU로 전달될 수 있습니다.

외부 스트림을 화상 회의 입력으로 사용할 수 있습니까?

예. 운영자 워크스테이션 및 대형 디스플레이 외에도, 적응된 네트워크 비디오 스트림은 대상 인터페이스와 미디어 형식이 호환되는 경우 회의 워크플로에 전달될 수 있습니다.
