석유화학 공장, 천연가스 시설, 광산 및 금속 제련 현장, 전력·에너지 프로젝트, 제약 및 화학 시설, 해양 엔지니어링 현장과 같은 산업 환경에서 현장 통신은 일상적인 생산 조정 이상의 역할을 합니다. 장비 고장 보고, 지원 요청, 비상 상황 대응에도 필수적입니다. 위험 구역에서 누출, 화재, 장비 정지 또는 인명 사고가 발생하면 현장 작업자는 신속하게 중앙 제어실에 연락해야 하며, 지령 담당자는 발생 위치를 확인하고 관련 팀을 조정하며 지속적으로 대응 지시를 전달해야 합니다.

많은 기존 프로젝트에서는 방폭 전화기, 아날로그 회선, 구내방송 시스템, 무선 통신 및 지령 플랫폼이 각각 별도로 구축되어 있습니다. 통합 번호 체계, 공통 운영 인터페이스 또는 중앙 집중식 기록이 없으면 현장 통화의 발신 위치 확인, 담당자 연락, 비상 안내 방송, 통신 장애 점검에 어려움이 발생할 수 있습니다.

Becke Telcom의 산업용 방폭 통신 솔루션은 방폭 전화기와 산업용 지령 시스템을 중심으로 구성됩니다. SIP 단말기, 아날로그 전화기, 구내방송 및 인터컴 시스템, 녹음 서비스, 기존 통신 자원을 하나의 플랫폼으로 통합하여 현장 통화, 지령 업무, 구역별 방송, 통신 기록 및 시스템 유지보수를 지원하는 산업 통신 시스템을 구축합니다.

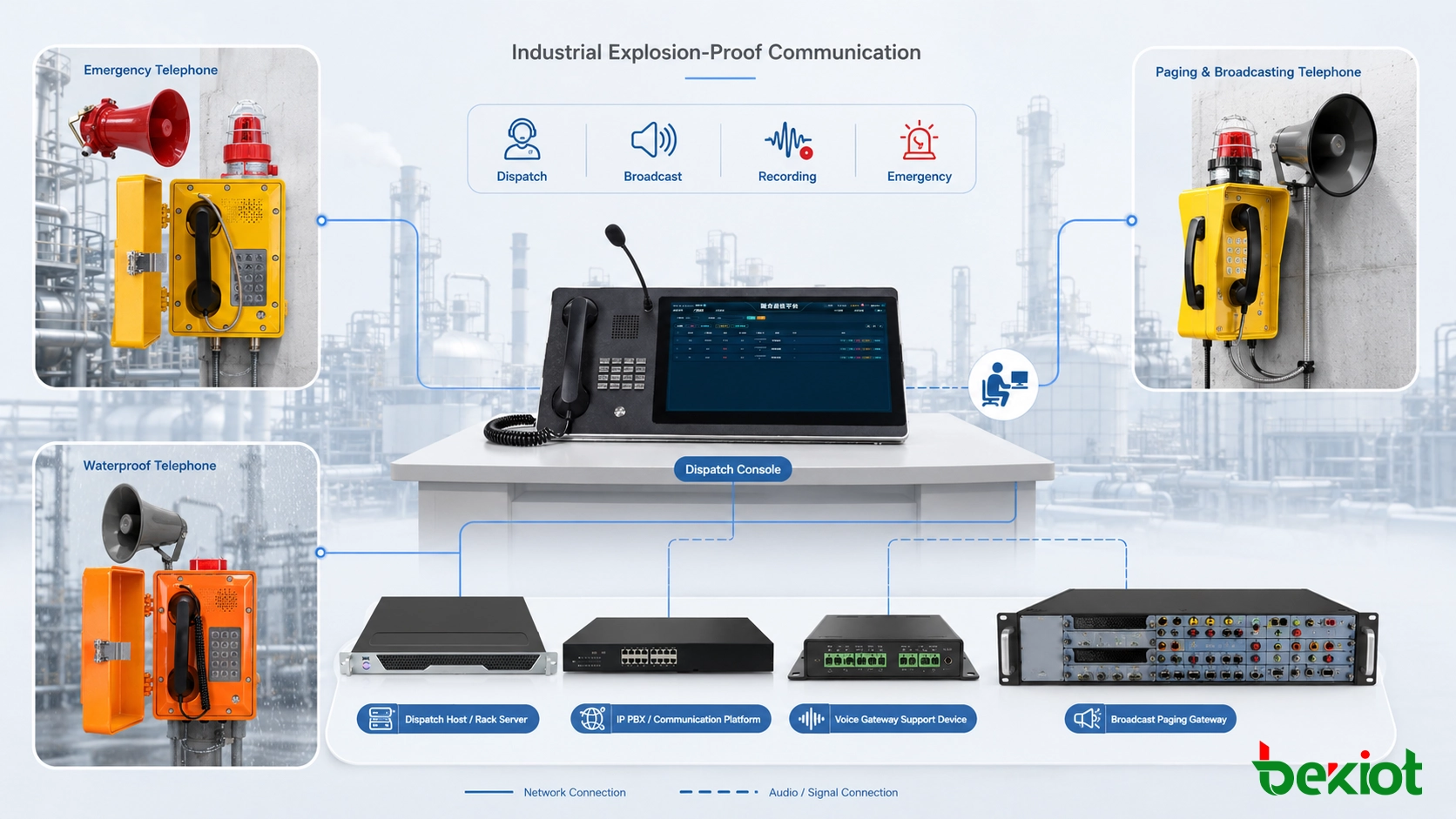

위험 구역 전화기, 지령 콘솔, 방송, 녹음 및 비상 대응 자원을 연결하는 산업용 방폭 통신 시스템.

관련 제품: EX-BH621 방폭 SIP 전화기

1. 통합 통신이 필요한 이유

분리된 기존 시스템의 문제점

• 독립적으로 운영되는 시스템: 방폭 전화기, 방송 시스템, 아날로그 교환기 및 무선 시스템이 각각 별도로 운영되므로 지령 담당자가 여러 장비와 인터페이스를 번갈아 사용해야 합니다.

• 분산된 번호 체계: 구역과 시스템마다 서로 다른 번호와 운영 절차를 사용하므로 비상 상황에서 적절한 담당 위치를 신속하게 찾기 어렵습니다.

• 제한적인 비상 협업: 현장 통화, 경보, 영상 시스템 및 방송을 하나의 업무 흐름으로 처리할 수 없어 정보 전달이 여전히 수동 중계에 크게 의존합니다.

• 불완전한 기록: 통화 녹음, 경보 기록 및 지령 작업 기록이 별도로 저장되어 사고 검토와 책임 추적이 어려워집니다.

• 어려운 확장과 유지보수: 단말기를 추가하거나 기존 회선을 업그레이드할 때 여러 시스템을 각각 변경해야 하므로 구축 및 장애 점검 업무가 증가합니다.

시스템 통합의 실질적인 효과

방폭 전화기를 지령 시스템에 연결하면 각 현장 단말기는 지령 플랫폼의 고정 통신 지점이 됩니다. 지령 담당자는 하나의 인터페이스에서 번호, 구역 및 담당 위치를 확인하고 현장 전화기로 직접 통화하며 필요에 따라 생산, 안전, 유지보수 및 비상 대응 담당자에게 연락할 수 있습니다.

신규 SIP 방폭 전화기는 통신 서버에 직접 등록할 수 있으며, 기존 아날로그 방폭 전화기는 음성 게이트웨이를 통해 연결할 수 있습니다. 모든 단말기가 동일한 통신 인터페이스를 사용할 필요는 없습니다. 통합 번호 체계, 통화 라우팅 및 지령 운영을 통해 서로 다른 통신 방식을 하나의 시스템으로 통합할 수 있습니다.

2. 시스템 구조 및 연결 방식

Becke Telcom의 산업용 방폭 통신 솔루션은 일반적으로 현장 단말기, 산업용 네트워크, 통신 코어 장비, 지령석 및 보조 접속 장비로 구성됩니다. 시스템 구조는 단일 공장, 여러 사업장 또는 분산된 원격 시설에 맞게 조정할 수 있습니다.

기본 통신 경로:

방폭 전화기 및 현장 단말기 → 산업용 스위치 또는 통신 회선 → SIP 서버 또는 산업용 지령 서버 → 지령 콘솔, 녹음 플랫폼 및 방송 시스템

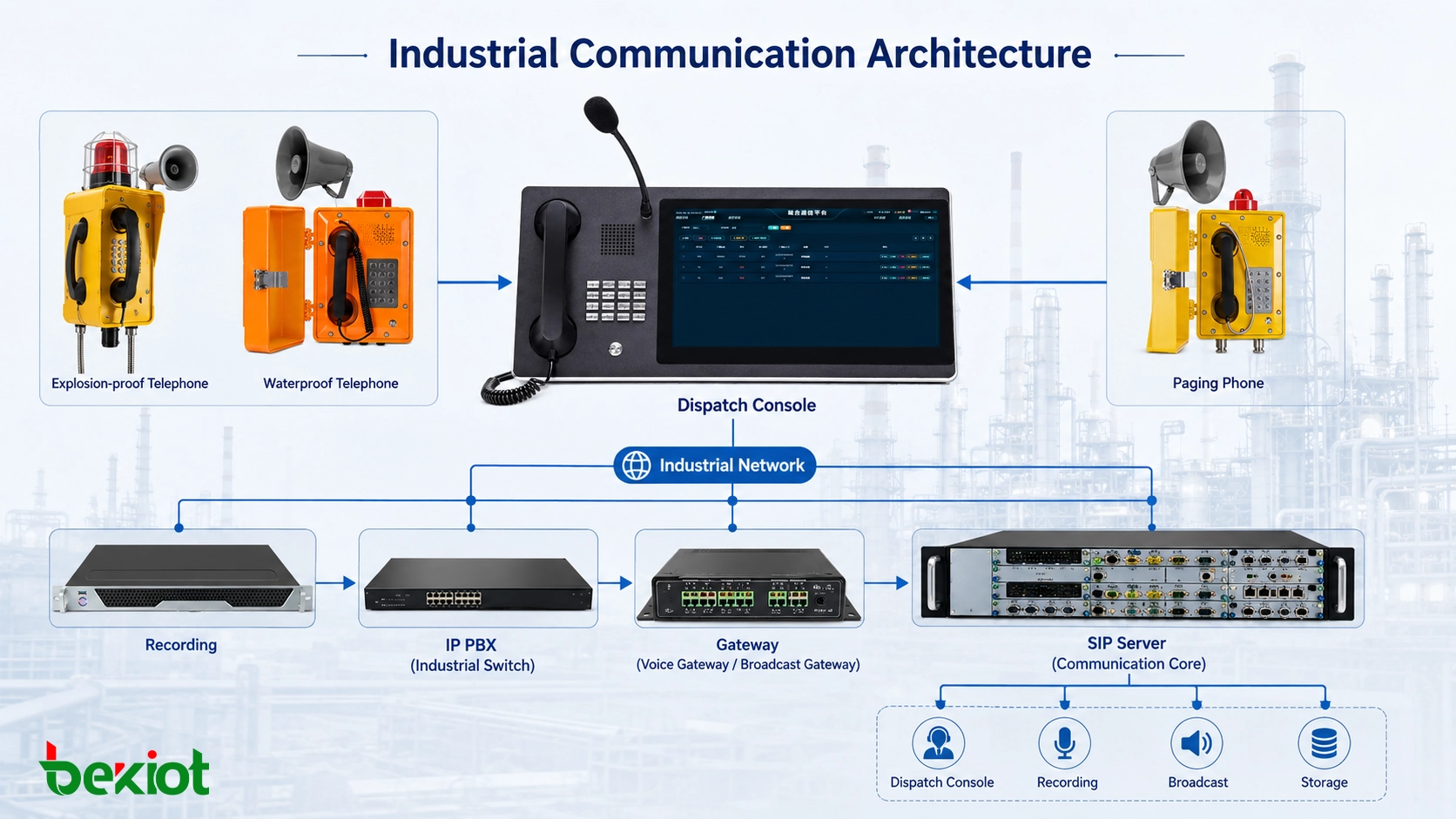

방폭 전화기, 산업용 스위치, SIP 서버, 지령 콘솔, 녹음 플랫폼 및 방송 시스템으로 구성된 산업 통신 구조.

현장 단말기 계층

현장 단말기는 각 설치 구역의 분류와 운영 조건에 따라 선택해야 합니다. 위험 장소에서는 일반 산업용 전화기를 방폭 전화기 대신 사용할 수 없습니다.

• 폭발 위험 구역: 프로젝트 요구사항에 적합한 방폭 전화기, 방폭 확성 전화기 및 방폭 음향·광 경보 장치를 설치합니다.

• 일반 산업 구역: 산업용 내후성 전화기, IP 전화기, 페이징 전화기 및 네트워크 방송 단말기를 사용할 수 있습니다.

• 비상 통화 지점: 수화기를 들면 자동으로 연결되는 핫라인, 원터치 통화 또는 전용 비상 버튼을 사용하여 사고 발생 시 필요한 조작 단계를 줄일 수 있습니다.

• 고소음 구역: 현장에서 측정한 소음 수준에 따라 고음량 벨소리, 확성 단말기, 스피커 또는 음향·광 표시 장치를 선택할 수 있습니다.

위험 구역에 설치되는 전화기, 접속함, 케이블 글랜드, 막음 플러그, 외부 스피커 및 음향·광 경보 장치는 모두 구역 분류, 위험 물질 및 프로젝트 설계 요구사항에 따라 선택해야 합니다.

네트워크 전송 계층

SIP 단말기는 산업용 이더넷 네트워크를 통해 통신 서버에 연결됩니다. 전송에는 산업용 스위치, 광섬유 링 또는 기업 전용망을 사용할 수 있습니다. 신뢰성 요구사항에 따라 코어 네트워크에 링 보호, 자동 복구, 이중화 링크 및 VLAN 분할을 구성할 수 있습니다.

SIP 신호와 RTP 미디어 스트림은 모두 양방향으로 도달할 수 있어야 합니다. 서브넷, 사업장 또는 방화벽을 통과해 연결하는 경우 신호 포트, 미디어 포트, 주소 변환 및 트래픽 우선순위를 확인하여 단말기는 정상 등록되지만 한쪽 방향으로만 음성이 전달되는 상황을 방지해야 합니다.

통신 코어 계층

통신 코어에는 일반적으로 SIP 서버, 지령 서버, 녹음 서비스, 데이터베이스 및 관리 소프트웨어가 포함됩니다. 주요 기능은 다음과 같습니다.

• 단말기 등록 및 번호 관리;

• 통화 라우팅 및 권한 제어;

• 핫라인, 착신 전환, 그룹 통화 및 회의 통화 설정;

• 통화 기록, 녹음 및 운영 로그 저장;

• 단말기 상태 및 전체 시스템 운영 관리;

• 방송, 경보, 영상 및 업무 플랫폼과의 인터페이스 통합.

일반 서버, 코어 스위치, 녹음 장비 및 지령 서버는 일반적으로 안전 구역의 장비실에 설치되며, 위험 구역에 설치되는 단말기와 동일한 설치 요구사항이 적용되지 않습니다.

지령 및 통제 계층

지령 콘솔은 중앙 제어실, 생산 지령 센터, 비상 당직실 또는 보안 센터에 설치할 수 있습니다. 지령 담당자는 그래픽 인터페이스를 통해 구역, 담당 위치 및 단말기 상태를 확인하고 통화, 전환, 회의, 방송 및 기록 조회를 수행합니다.

관리 사무실, 당직실 및 기타 위치에는 주 지령 콘솔을 보조하는 응답 단말기로 영상 전화기, 사무용 IP 전화기 또는 페이징 전화기를 설치할 수 있습니다.

3. 핵심 운영 기능

통합 통화 및 지령

• 개별 통화: 지령 담당자가 지정된 방폭 전화기 또는 산업용 전화기로 직접 통화합니다.

• 그룹 통화: 작업장, 생산 설비, 팀 또는 담당 구역별로 통신 그룹을 구성할 수 있습니다.

• 회의 통화: 생산, 안전, 유지보수 및 비상 대응 담당자를 동일한 통화에 참여시킬 수 있습니다.

• 착신 전환: 주 지령석에서 응답하지 않으면 예비 지령석 또는 당직 책임자에게 순차적으로 통화를 전환할 수 있습니다.

• 우선 지령: 권한을 부여받은 사용자는 강제 통화 개입 및 강제 통화 해제와 같은 기능을 실행할 수 있습니다.

강제 통화 개입, 모니터링, 귓속말 및 기타 지령 제어 기능에는 권한 관리와 운영 감사가 필요합니다. 따라서 허가된 담당 위치, 사용 가능한 상황 및 로그 보존 정책을 명확하게 정의해야 합니다.

구역별 방송 및 현장 인터컴

지령 플랫폼은 SIP 방송 단말기, 페이징 게이트웨이 또는 기존 구내방송 시스템을 통해 구역별 안내 방송을 제공할 수 있습니다. 방송 구역은 공장, 작업장, 생산 설비 또는 담당 구역별로 구성할 수 있습니다.

• 단일 단말기 또는 지정 구역에 실시간 안내 방송;

• 여러 구역 또는 공장 전체를 선택하여 비상 방송;

• 안전 안내 및 생산 공지의 예약 방송;

• TTS를 이용한 텍스트의 음성 안내 변환;

• 우선순위에 따라 일반 방송을 중단하고 비상 내용 재생.

전화 확성, 구역별 방송 및 공장 전체 방송은 각각 필요한 커버리지 범위가 다릅니다. 구축 전 스피커 출력, 구역 분할 방식, 오디오 라우팅 및 현장 음압을 확인해야 합니다.

경보 및 타사 시스템 통합

단말기와 타사 시스템의 인터페이스가 지원되는 경우 플랫폼은 현장 통화를 영상 감시, 경보 시스템, 음향·광 경보 장치 및 비상 대응 계획과 연동할 수 있습니다.

• 현장 작업자가 비상 버튼을 누르면 단말기가 지정된 지령석으로 통화합니다;

• 지령 인터페이스에 단말기 이름, 번호 및 설치 위치가 표시됩니다;

• 단말기 정보에 따라 연계된 구역의 영상을 불러올 수 있습니다;

• 관련 책임자 또는 상위 당직 위치에 알림을 전달할 수 있습니다;

• 사전에 정의된 절차에 따라 전화, 방송 또는 문자 메시지 알림을 시작할 수 있습니다.

통합 범위는 단말기 모델, 지령 소프트웨어 버전, 타사 인터페이스 및 프로젝트 권한 설정에 따라 달라집니다. SIP 지원만으로 모든 통합 기능을 사용할 수 있는 것은 아닙니다.

녹음 및 사고 추적

시스템은 발신 번호, 수신 번호, 통화 시간, 연결 상태, 통화 시간 및 음성 파일을 기록할 수 있습니다. 기록은 번호, 구역, 지령석 또는 시간별로 조회할 수 있습니다.

경보 시스템, 작업 지시 플랫폼, 생산 관리 시스템 또는 비상 사건 시스템과의 통합이 필요한 경우 사용 가능한 인터페이스에 따라 통신 기록을 사건 번호와 연결할 수 있습니다. 이를 통해 당직 점검, 사고 검토 및 대응 절차 평가를 지원합니다.

상태 및 권한 관리

플랫폼은 SIP 단말기의 등록 상태와 온라인 상태를 표시할 수 있습니다. 시스템 설정에 따라 단말기 오프라인, 서버 장애 또는 네트워크 연결 중단 시 경보를 생성할 수 있습니다.

지령 담당자, 관리자 및 당직자에게 서로 다른 권한을 부여할 수 있습니다. 일반 사용자는 일상 통화를 수행하고, 상위 지령석에는 방송, 회의 및 비상 지령 작업 권한을 부여할 수 있습니다.

단말기가 온라인 상태라는 것은 계정이 정상적으로 등록되었다는 사실만 의미합니다. 자동 응답, 그룹 통화, 방송, 상태 보고 및 지령 제어 기능은 단말기, 서버 및 지령 소프트웨어 간의 실제 상호 운용성 시험을 통해 확인해야 합니다.

4. 프로젝트 구축 및 시운전

현장 조사

• 위험 구역 분류, 위험 물질 및 프로젝트 설계 문서를 확인합니다;

• 주변 온도, 소음, 강우, 분진 및 부식 조건을 조사합니다;

• 기존 아날로그 회선, 산업용 네트워크, 스위치 및 장비실 조건을 확인합니다;

• 현장 담당 위치, 지령 업무 흐름 및 비상 통화 대상을 검토합니다;

• 전화기, 스피커 및 음향·광 경보 장치의 설치 위치를 결정합니다.

솔루션 및 번호 계획

• 공장, 생산 설비, 층 및 담당 위치별로 내선 번호를 계획합니다;

• 핫라인, 원터치 통화 및 무응답 전환 규칙을 설계합니다;

• 방송 구역과 지령 통신 그룹을 정의합니다;

• SIP, 아날로그 회선, 방송 및 타사 시스템의 연결 방식을 결정합니다;

• 시스템 토폴로지, 장비 목록, 배선 관계 및 권한표를 작성합니다.

플랫폼 및 단말기 구축

• SIP 서버, 산업용 지령 서버 및 녹음 서비스를 구축합니다;

• 내선 계정, 사용자 그룹 및 지령석 권한을 생성합니다;

• 방폭 전화기의 IP 주소, SIP 계정 및 오디오 매개변수를 설정합니다;

• 계속 사용할 아날로그 전화기를 음성 게이트웨이를 통해 연결합니다;

• 방송 게이트웨이, 페이징 장치 및 관련 구역을 설정합니다.

운영 시나리오 시험

• 현장 전화기와 지령 콘솔 간의 양방향 통화를 시험합니다;

• 수화기 자동 핫라인, 원터치 통화 및 무응답 전환을 확인합니다;

• 그룹 통화, 회의 및 권한이 필요한 지령 제어를 시험합니다;

• 구역별 방송, 비상 방송 및 음향·광 경보를 확인합니다;

• 녹음, 로그 및 사건 기록이 완전하게 저장되는지 확인합니다;

• 아날로그 전화기, SIP 단말기 및 기존 시스템 간의 상호 운용성을 확인합니다.

신뢰성 및 인수 시험

시스템 인수 시험은 두 내선 간 통화 가능 여부만 확인해서는 안 됩니다. 실제 생산 및 비상 업무 흐름을 시뮬레이션하여 다음 사항을 확인해야 합니다.

• 단말기 재시작 후 자동으로 등록되는지 여부;

• 네트워크 중단 후 통신이 자동으로 복구되는지 여부;

• 주 서버와 예비 서버가 설계에 따라 전환되는지 여부;

• 짧은 정전 후 서버, 스위치 및 단말기가 정상적으로 복구되는지 여부;

• 여러 구역에서 동시에 통화할 때 시스템이 안정적으로 작동하는지 여부;

• 녹음, 로그 및 설정 데이터를 조회하고 백업할 수 있는지 여부.

5. 주요 제품 및 구성 권장사항

위험 구역용 단말기

• EX-BH621 방폭 확성 전화기: IIC급 방폭 인증, IP66 보호 등급 및 내장형 고출력 스피커를 갖추고 있습니다. 석유화학 공장, 천연가스 시설, 광산 및 유사한 위험 구역에 적합하며 현장 통화, 비상 통신 및 확성 안내에 사용할 수 있습니다.

위험 구역용 단말기를 선택할 때에는 전화기 본체만 확인하지 말고 배선 부속품, 케이블 글랜드, 막음 플러그 및 외부 방폭 장치를 함께 검토해야 합니다.

일반 산업 구역용 단말기

• EX-BT27 산업용 내후성 전화기: 유리섬유 외함과 IP66 방진·방수 성능을 갖추고 있습니다. 일반 옥외 산업 구역, 습한 장소 및 폭발 위험이 없는 분진 구역에 적합하며 생산 통신과 고정 위치 통화를 지원합니다.

• BT25 벽걸이형 페이징 및 방송 전화기: 당직 통신, 페이징 및 방송 인터컴 용도로 설계되었습니다. 음향·광 출력, 자동 응답 및 원터치 통화를 지원합니다.

지령 및 통신 플랫폼

• BK-RCS 시리즈 지령 서버: 여러 종류의 단말기 연결과 주·예비 이중화를 지원하는 랙 마운트형 시스템입니다. 단말기 등록, 번호 교환, 통화 라우팅 및 지령 서비스 관리를 처리합니다. 용량과 이중화 방식은 사용자 수와 신뢰성 요구사항에 따라 구성할 수 있습니다.

• DSC-BD215S 터치스크린 지령 콘솔: 21.5인치 터치스크린, 그래픽 운영 인터페이스 및 듀얼 핸드셋 지령 통화 기능을 갖추고 있습니다. 지령 담당자에게 통화, 전환, 그룹 통화, 회의, 방송 및 통신 기록 조회 기능을 제공합니다.

• BK-SIP 시리즈 녹음 서비스: 통화 녹음과 통신 기록을 저장합니다. 동시 녹음 용량, 보존 기간 및 저장 용량은 프로젝트 규모에 따라 결정해야 합니다.

보조 접속 장비

• IPGA 시리즈 음성 게이트웨이: 기존 아날로그 방폭 전화기, 일반 아날로그 전화기 또는 사설 교환기를 연결합니다.

• BPA2S 페이징 및 방송 게이트웨이: 스피커, 앰프 또는 기존 구내방송 시스템을 연결합니다.

• 네트워크 스위치: SIP 단말기에 네트워크 접속을 제공합니다. 현장 환경에 따라 DIN 레일형, 광범위 온도 대응형 또는 링 네트워크 지원 모델을 선택할 수 있습니다.

• UPS 및 예비 전원: 코어 서버, 스위치 및 지령석에 단시간 전원 보호를 제공합니다.

• SBC 또는 SIP 트렁크: 여러 공장, 본사 및 지사 간 SIP 상호 연결과 경계 제어를 지원합니다.

6. 솔루션의 장점

구역별 단말기 구성

폭발 위험 구역에는 구역 분류에 적합한 방폭 단말기를 사용하고, 안전 구역과 일반 산업 구역에는 환경 조건에 따라 산업용 전화기, IP 전화기 및 페이징 단말기를 사용합니다. 이를 통해 방수·방진 성능과 방폭 성능을 혼동하는 것을 방지합니다.

SIP 및 아날로그 시스템 통합

SIP 방폭 전화기는 지령 플랫폼에 직접 등록할 수 있으며, 기존 아날로그 전화기는 음성 게이트웨이를 통해 연결됩니다. 기업은 사용 가능한 구리 케이블과 아날로그 단말기를 유지하면서 시스템을 단계적으로 업그레이드할 수 있습니다.

통합 번호 체계 및 지령 인터페이스

방폭 전화기, 산업용 전화기, 사무용 IP 전화기, 아날로그 단말기 및 방송 장치를 통합된 번호, 구역 및 권한에 따라 관리할 수 있어 여러 통신 시스템을 번갈아 사용할 필요가 줄어듭니다.

요구사항에 따른 신뢰성 구성

프로젝트 요구사항에 따라 주·예비 서버, 이중화 스위치, 광섬유 링, 예비 링크 및 UPS 보호를 구성할 수 있습니다. 원격 사업장에 로컬 통신 기능을 구축하면 중앙 연결이 중단된 경우에도 내부 통화를 유지할 수 있습니다.

간편한 확장 및 유지보수

기존 번호, 네트워크 및 권한 구조 안에서 새로운 통신 지점을 추가할 수 있습니다. 단말기 상태, 통화 기록 및 시스템 로그를 중앙에서 관리하면 유지보수 담당자가 네트워크, 계정 또는 장비 장애를 보다 쉽게 찾을 수 있습니다.

7. 주요 적용 분야

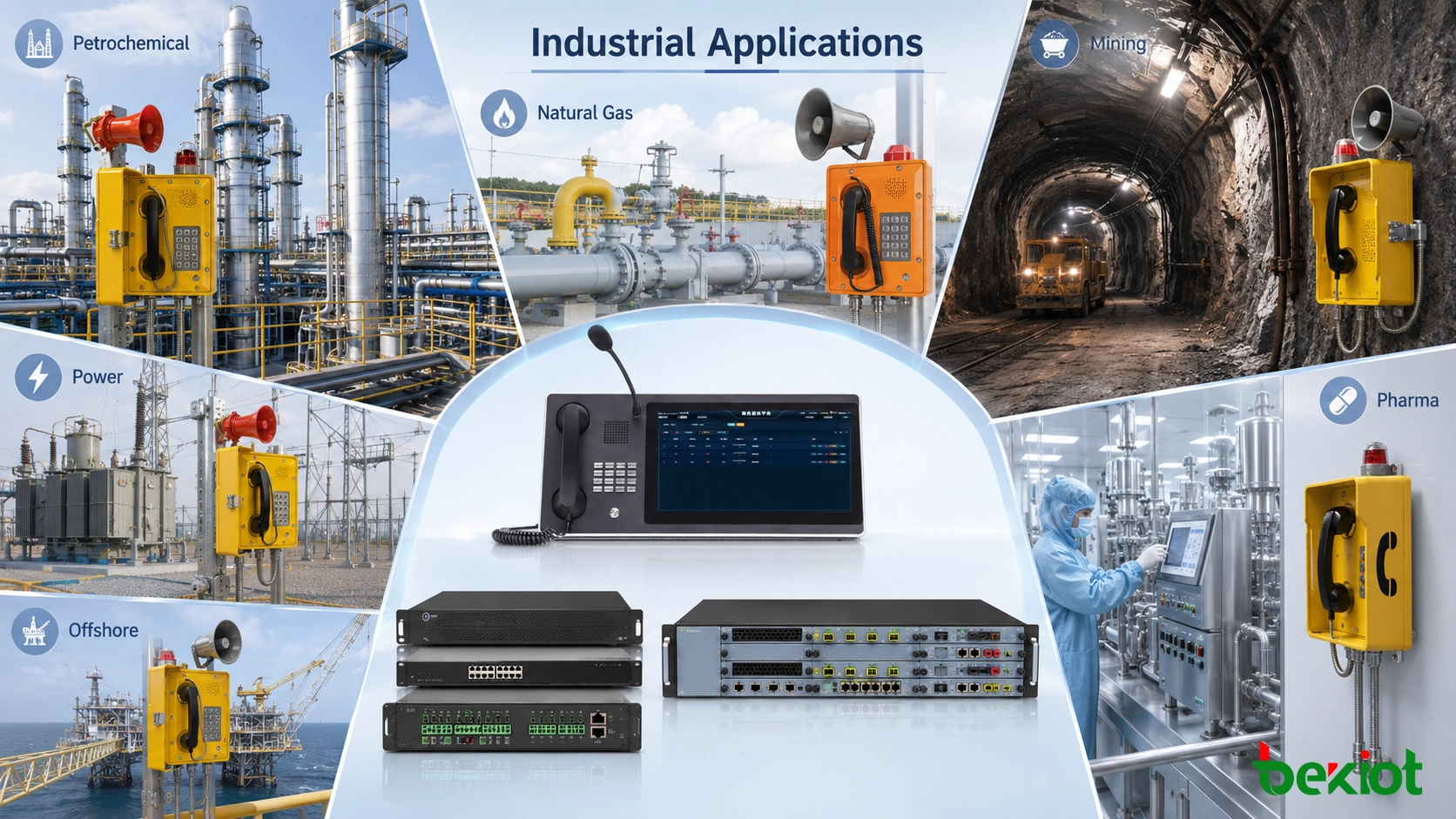

석유화학 공장, 천연가스 시설, 광산, 발전소, 제약 시설 및 해양 엔지니어링 프로젝트의 방폭 통신 적용 사례.

• 석유화학 산업: 정유 설비, 탱크 저장 구역, 펌프실, 적재 구역 및 생산 지령 센터.

• 천연가스 및 에너지: LNG 시설, 가스 설비, 석유 및 가스 파이프라인, 수소 충전소 및 에너지 기지.

• 광산 및 금속 제련: 지하 갱도, 광물 처리 공장, 파쇄 구역, 제련소 및 지령 센터.

• 전력 산업: 발전소, 변전소, 연료 이송 구역 및 원격 시설.

• 제약 및 화학 생산: 원료 작업장, 합성 구역, 용제 저장 구역 및 위험물 창고.

• 해양 엔지니어링: 해양 플랫폼, 항만, 선박 및 연안 산업 시설.

방폭 전화기를 산업용 지령 시스템과 통합하는 것은 단순히 현장 전화기를 추가하는 것 이상의 작업입니다. 설치 구역, 운영 업무 흐름, 통신 네트워크 및 비상 대응 절차를 중심으로 통합된 통신 구조를 구축해야 합니다. 단말기 선택이 현장 조건에 적합하고, 통화 경로가 명확하게 정의되며, 지령 권한이 올바르게 지정되고, 실제 운영 시나리오를 시험한 경우에만 일상 생산과 비상 상황에서 시스템이 안정적으로 작동할 수 있습니다.

Becke Telcom은 방폭 전화기, 방폭 확성 전화기, 산업용 내후성 전화기, 산업용 지령 서버, 지령 콘솔, 음성 게이트웨이, 녹음 서비스 및 방송·인터컴 장비를 제공합니다. 위험 구역 요구사항, 주변 소음, 기존 통신 회선 및 운영 업무 흐름을 바탕으로 단말기 배치, 번호 계획, 시스템 연결 및 기능 시운전을 지원하여 산업 현장에 안정적이고 관리 가능하며 추적 가능한 통신 채널을 구축할 수 있습니다.
