PAGA 시스템 선택은 컨트롤러, 증폭기 또는 스피커 모델이 선택되기 훨씬 전에 시작됩니다. 첫 번째 작업은 현장을 이해하는 것입니다. 즉, 사람들이 어디에서 작업하는지, 각 영역의 소음 수준, 독립적인 호출이 필요한 위치, 경보 시 발생해야 하는 사항, 시스템 일부가 고장날 경우에도 유지되어야 하는 통신 기능을 파악하는 것입니다.

이러한 요구 사항이 장비를 결정하며, 그 반대는 아닙니다. 비슷한 규모의 두 산업 현장이라도 소음 수준, 위험 지역, 운영 절차, 통신 구역 및 가용성 요구 사항이 다르기 때문에 매우 다른 PAGA 구성이 필요할 수 있습니다.

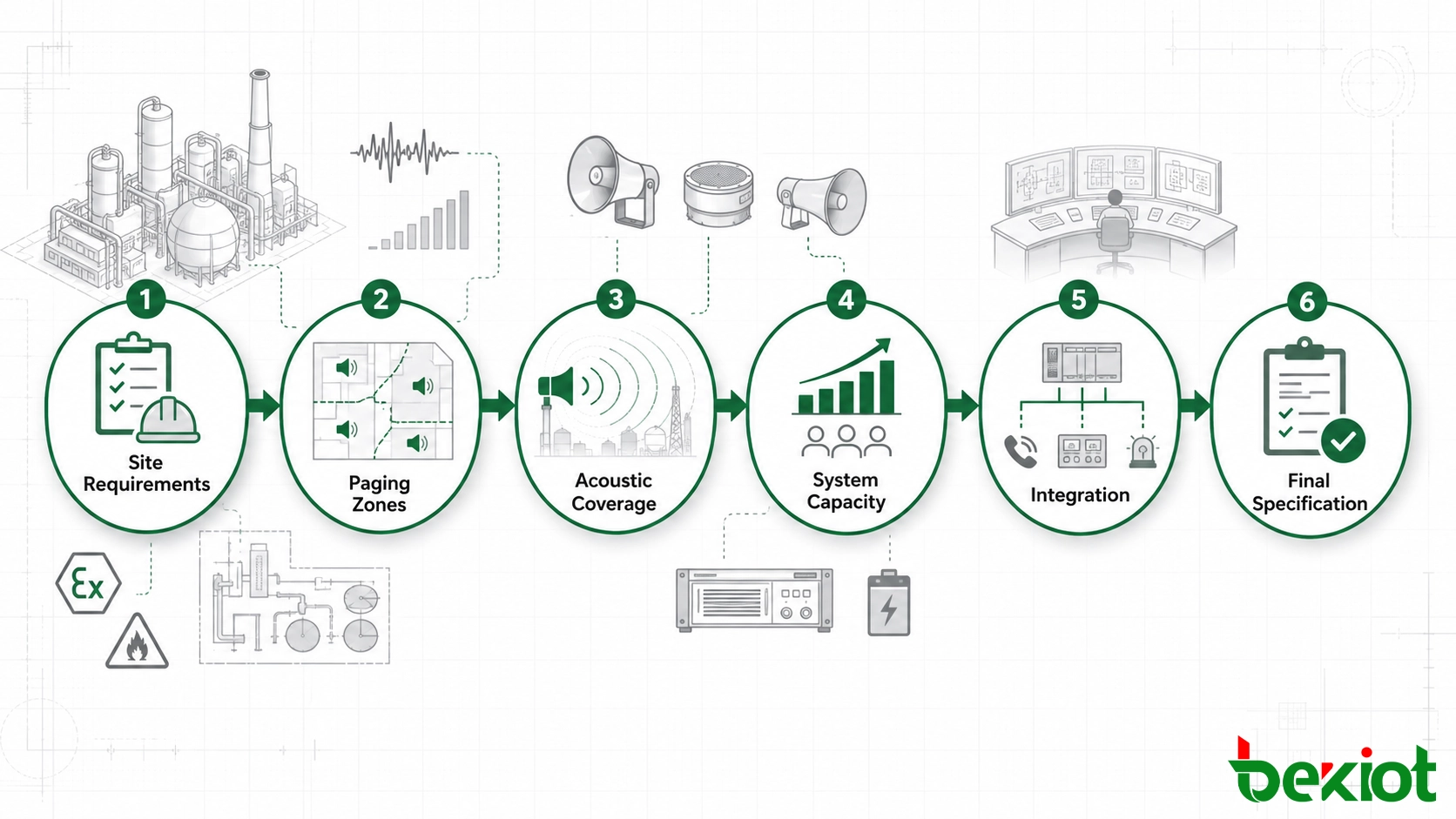

실용적인 선택 프로세스는 다음과 같은 명확한 순서를 따릅니다.

현장 요구사항 → 호출 구역 → 음향 커버리지 → 시스템 용량 → 고장 동작 → 통합 → 인수 테스트.

이 순서를 사용하면 각 공급업체가 동일한 프로젝트 입력을 기반으로 작업하므로 제안서를 비교하기가 더 쉬워집니다.

1. 장비 선택 전 현장 요구사항 정의

제품 목록이 아닌 현장 요구사항 시트로 시작하십시오. 여기에는 물리적 환경과 시스템이 지원해야 하는 통신 작업이 설명되어야 합니다.

주요 정보는 일반적으로 다음을 포함합니다.

• 현장 레이아웃 및 대략적인 치수

• 건물, 공정 유닛, 야외 지역, 터널, 창고 및 원격 위치

• 제어실 및 운영자 위치

• 정상 및 최대 배경 소음

• 실내 및 실외 설치 조건

• 분진, 습기, 부식, 진동 및 온도 노출

• 해당되는 경우 위험 지역 분류

• 일상적인 호출 요구사항

• 비상 통신 시나리오

• 기존 전화, 무선, 네트워크, 제어 및 경보 시스템

• 정상 및 예비 전원 조건

• 향후 확장 계획

각 항목은 최종 아키텍처에 영향을 미칠 수 있습니다. 고소음 공정 유닛은 사무실 건물과 다른 스피커 배치가 필요할 수 있습니다. 분류된 지역은 적절히 인증된 현장 장비가 필요할 수 있습니다. 지리적으로 분산된 현장은 모든 증폭기를 하나의 중앙실에 배치하는 대신 원격 장비 노드가 필요할 수 있습니다.

비상 시나리오도 이 단계에서 정의해야 합니다. 예를 들어, 로컬 장비 사고는 하나의 공정 영역에 메시지가 필요할 수 있지만, 더 광범위한 비상 상황은 여러 인접 구역 또는 현장 전체 방송이 필요할 수 있습니다.

이 정보가 완전할수록 공급업체가 가정해야 하는 사항이 줄어듭니다. 이는 중요합니다. 서로 다른 가정에 기반한 견적이 가격 면에서는 비슷해 보일 수 있지만 기술적으로는 매우 다른 솔루션을 나타낼 수 있기 때문입니다.

2. 현장 레이아웃을 호출 구역 및 음향 커버리지로 변환

현장 조건이 명확해지면 정상 운전 및 비상 시 설비가 어떻게 호출되어야 하는지 정의합니다.

운영을 중심으로 구역 구성

PAGA 구역은 독립적인 메시지를 수신할 수 있는 영역을 나타내야 합니다.

공장에는 생산 유닛, 적재 구역, 탱크 팜, 유틸리티 섹션, 정비 작업장, 창고, 제어동 및 관리 구역이 포함될 수 있습니다. 이러한 위치가 반드시 동시에 동일한 방송을 필요로 하는 것은 아닙니다.

구역 계획은 실용적인 질문에 답해야 합니다.

• 어떤 영역에 독립적인 호출이 필요한가?

• 어떤 영역이 일반적으로 함께 그룹화되는가?

• 어떤 운영자가 각 구역으로 방송할 수 있는가?

• 어떤 경보가 일상적인 안내를 우선시하는가?

• 어떤 구역이 외부 이벤트에 의해 자동으로 활성화되는가?

• 현장 전체 방송은 언제 필요한가?

스피커 회로와 통신 구역은 관련되어 있지만 동일하게 취급해서는 안 됩니다. 운영 요구사항이 먼저 구역 구조를 정의해야 하며, 전기 설계는 이를 지원할 수 있습니다.

실제 운영 이벤트를 기준으로 구역 계획 확인

예상되는 경보 시나리오 몇 가지를 가져와 초기 이벤트부터 최종 방송까지의 통신 경로를 추적합니다.

경보가 하나의 공정 영역에서 시작되면, 첫 번째 지시가 필요한 인원, 인접 영역에 별도의 메시지가 필요한지, 그리고 어떤 조건에서 경고가 현장의 더 넓은 부분으로 확대되는지 식별합니다.

이는 종종 원래 하나의 구역으로 표시된 영역이 실제로 분할되어야 하거나, 특정 비상 조건에서 두 개의 분리된 영역이 그룹화되어야 함을 드러냅니다.

배경 소음을 음향 설계의 지침으로 활용

스피커 선택은 영역의 크기뿐만 아니라 음향 환경에 기반해야 합니다.

야외 공정 지역, 기계실, 적재 구역 및 기타 고소음 장소는 종종 지향성 산업용 혼 스피커가 필요합니다. 사무실, 복도, 제어실 및 폐쇄된 서비스 영역은 벽걸이 또는 천장 스피커를 사용할 수 있습니다. 길고 좁은 공간은 개방형 생산 지역과 다른 커버리지 패턴이 유용할 수 있습니다.

필요한 음압 수준은 청취자 위치에서의 실제 배경 소음과 비교하여 평가해야 합니다. 목표는 단순히 출력을 최대한 높이는 것이 아니라 경보 및 음성 메시지를 인식할 수 있는 충분한 수준을 제공하는 것입니다.

과도한 수준은 반사, 음성 명료도 저하, 불편한 청취 환경 및 불균일한 커버리지 등 자체적인 문제를 일으킬 수 있습니다.

프로젝트에서 요구하는 경우 음성 명료도 포함

비상 음성 통신의 경우 가청성만으로는 충분하지 않을 수 있습니다. 직원은 지시를 이해해야 합니다.

음성 명료도가 프로젝트 인수 기준의 일부를 구성하는 경우, 해당 프로젝트 사양 및 표준에 따라 필요한 STI 또는 STIPA 성능을 정의해야 합니다.

음향 시뮬레이션은 압축기 구역, 터빈 홀, 작업장, 터널, 터미널 또는 밀폐된 산업 건물과 같은 어려운 공간에 유용할 수 있습니다. 설치 전에 스피커 방향, 장착 위치, 커버리지 중첩, 반사 및 예상 명료도를 평가하는 데 도움이 될 수 있습니다.

시뮬레이션 요구사항은 단순히 공급업체에 "음향 보고서"를 제공하도록 요청하는 대신 평가할 영역과 예상 결과물을 식별해야 합니다.

3. 증폭기, 컨트롤러 및 확장 용량 계산

스피커 일정이 합리적으로 정의되면 시스템 용량을 계산할 수 있습니다.

연결된 스피커 부하 계산

각 스피커 회로 또는 증폭기 채널에 대해 스피커 수와 선택된 전력 탭에서 총 연결 부하를 결정합니다.

증폭기 선택 시 다음을 고려해야 합니다.

• 계산된 연결 스피커 부하

• 필요한 엔지니어링 여유

• 향후 스피커 확장

• 동시 방송 수

• 예비 증폭기 전략

• 스피커 라인 모니터링

• 해당되는 경우 케이블 손실

고정된 예비율을 모든 프로젝트에 맹목적으로 적용해서는 안 됩니다. 적절한 여유는 엔지니어링 사양, 향후 확장 계획, 증폭기 아키텍처 및 필요한 가용성에 따라 달라집니다.

케이블 분배를 무시하지 마십시오

긴 현장 케이블 배선은 시스템 성능과 설치 비용에 영향을 미칠 수 있습니다. 따라서 대규모 현장에서는 증폭기 위치, 스피커 회로, 케이블 길이, 현장 캐비닛, 네트워크 인프라 및 유지보수 접근성 간의 관계를 고려해야 합니다.

일부 설치에서는 증폭을 서비스 영역에 더 가깝게 분배하면 긴 스피커 케이블을 줄이고 로컬 고장의 영향을 제한할 수 있습니다. 다른 프로젝트에서는 보다 중앙 집중식 아키텍처가 여전히 실용적일 수 있습니다.

선택은 고정된 규칙이 아닌 현장 레이아웃을 따라야 합니다.

증폭기 출력을 넘어선 한계 확인

충분한 증폭기 와트 수가 반드시 전체 플랫폼이 충분한 용량을 가짐을 의미하지는 않습니다.

사양서는 다음의 필요한 수도 확인해야 합니다.

• 호출 구역

• 호출 스테이션

• 경보 입력

• 저장 메시지

• 오디오 채널

• 원격 시스템 노드

• 운영자 위치

• 네트워크 엔드포인트

• 타사 인터페이스

확장은 시스템 선택 중에 고려되어야 합니다. 나중에 여러 개의 새 구역을 추가하는 경우 원래 설계에서 사용 가능한 모든 포트를 사용했다는 이유만으로 메인 컨트롤러를 교체해야 해서는 안 됩니다.

4. 고장 동작 및 외부 시스템 통합 정의

"PAGA 시스템은 중복되어야 한다" 또는 "시스템은 DCS와 통합되어야 한다"와 같은 요구사항은 공급업체 선택에 너무 광범위합니다.

둘 다 특정 운영 동작으로 변환되어야 합니다.

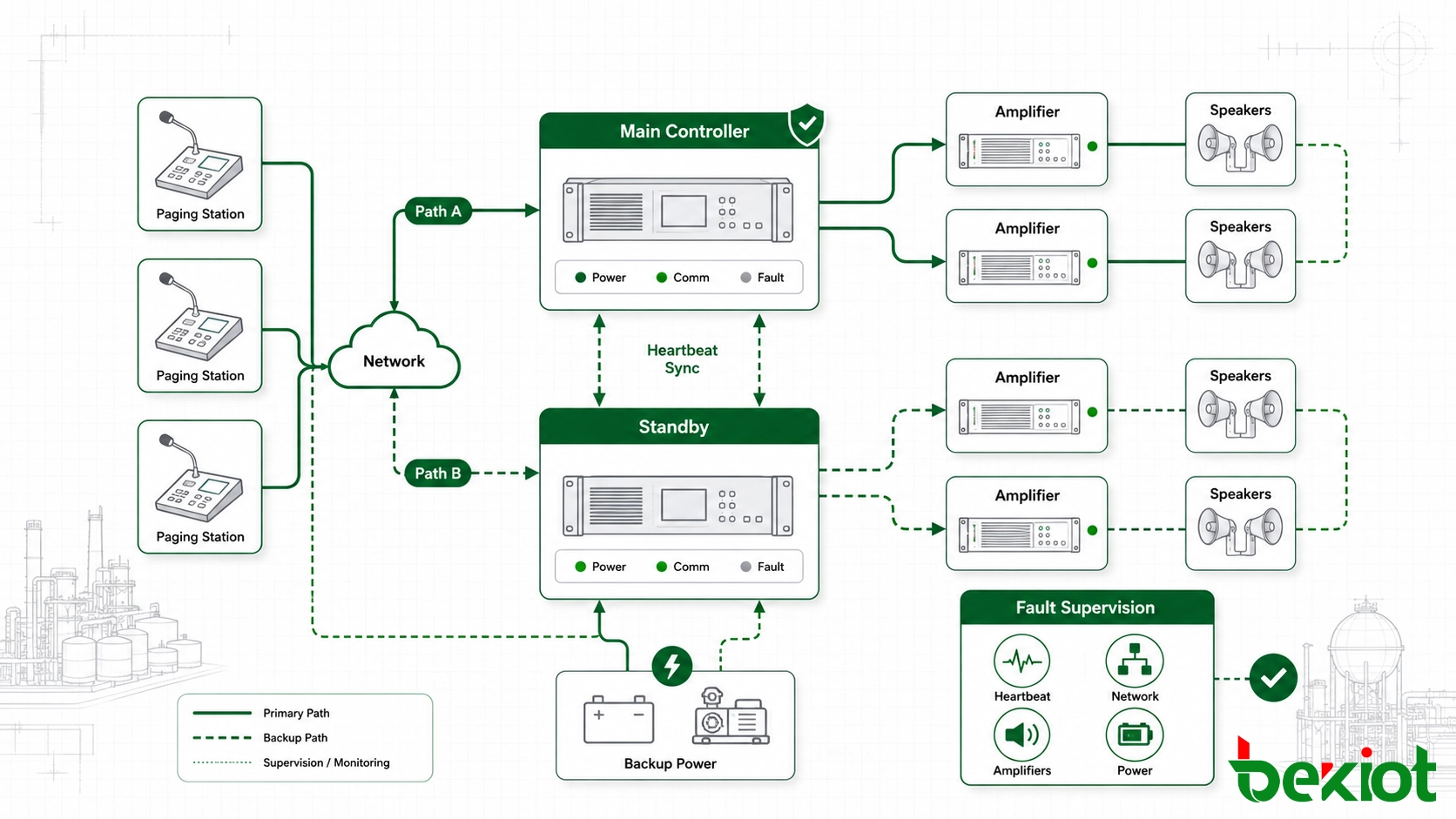

고장 후 발생해야 할 사항 지정

아키텍처를 고장별로 검토하십시오.

이 접근 방식은 모든 산업 현장에 동일한 중복 구조를 자동으로 지정하는 것보다 더 유용합니다.

소규모 시설과 대규모 석유화학, 해양, 광업 또는 에너지 프로젝트는 통신 시스템의 일부를 사용할 수 없게 되었을 때 매우 다른 결과를 초래할 수 있습니다. 중복 아키텍처는 이러한 결과를 반영해야 합니다.

오류 감시 포함

가용성은 오류가 발생했음을 아는 것에도 달려 있습니다.

시스템이 다음을 모니터링할 수 있는지 확인하십시오.

• 컨트롤러 상태

• 증폭기 상태

• 네트워크 연결

• 원격 노드 상태

• 호출 스테이션 가용성

• 스피커 라인의 개방 또는 단락 조건

• 전원 공급 장치 오류

• 외부 인터페이스 상태

오류 정보는 유지보수 인력이 전체 시스템을 검색하지 않고도 영향을 받은 장치나 영역을 식별할 수 있는 형태로 제공되어야 합니다.

완전한 경보 워크플로우 정의

각 자동 트리거 또는 외부 인터페이스에 대해 완전한 시퀀스를 정의합니다.

소스 → 트리거 → 대상 구역 → 우선순위 → 오디오 → 피드백 → 리셋.

예를 들어, Fire & Gas 시스템의 신호는 경보음을 시작하고, 선택된 구역에서 녹음된 지시를 재생하고, 낮은 우선순위의 호출을 중단하고, 운영자 위치에 이벤트를 표시하고, 발생 조건이 해제될 때까지 활성 상태를 유지해야 할 수 있습니다.

가능한 통합 지점은 다음과 같습니다.

• Fire & Gas 시스템

• DCS 및 PLC 시스템

• SCADA

• 산업용 전화 시스템

• SIP 또는 IP PBX 플랫폼

• 디스패치 콘솔

• 무선 통신 시스템

• CCTV 플랫폼

• 비상 호출 스테이션

• 타사 관리 소프트웨어

프로토콜 지원만으로는 두 시스템이 요구된 워크플로우를 수행할 것이라고 확인되지 않습니다. 이벤트 매핑, 우선순위, 신호 방향, 확인, 리셋 동작 및 오류 처리는 모두 구매 전에 확인되어야 합니다.

관련 솔루션: PAGA 시스템

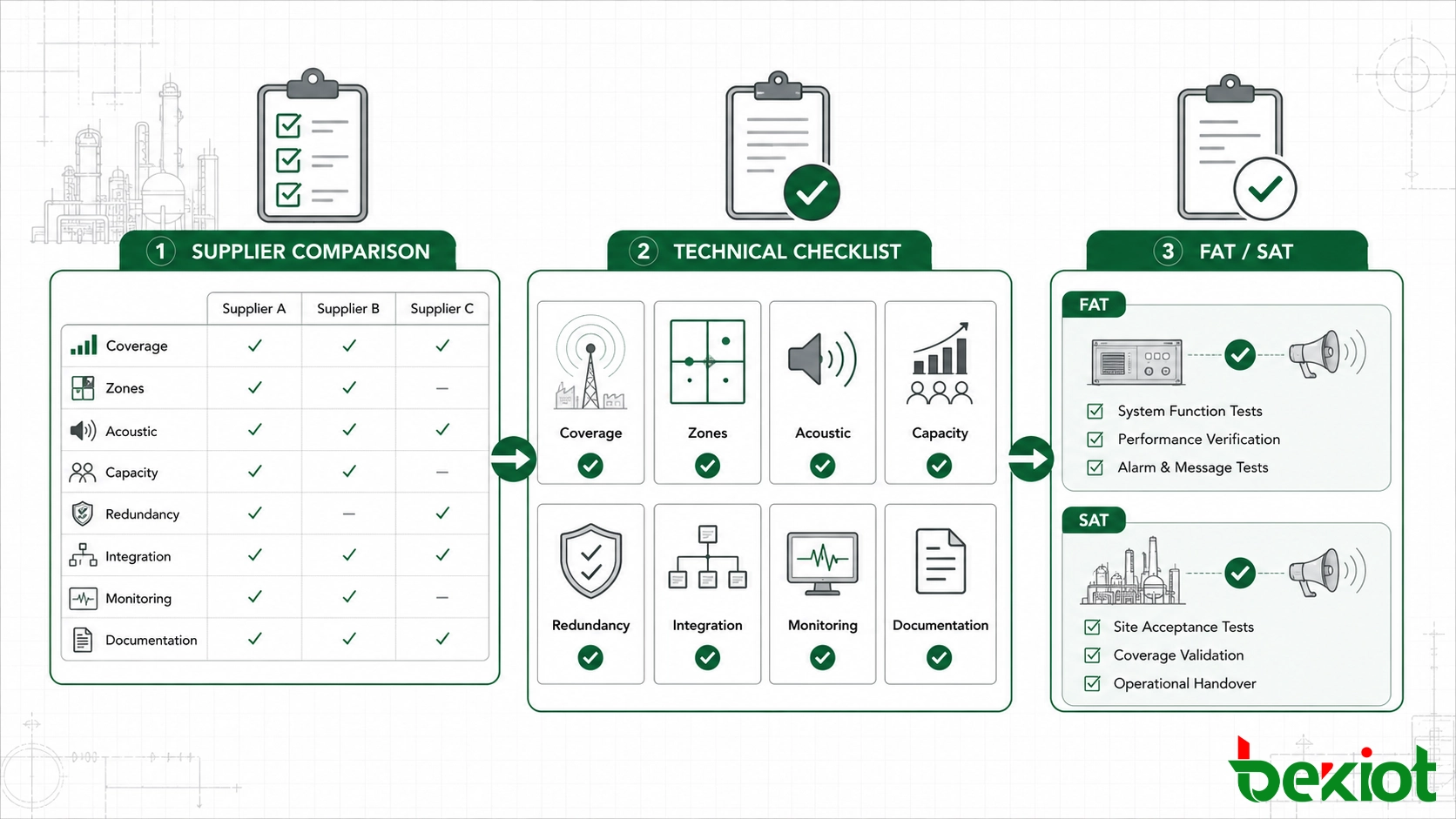

5. 공급업체 비교 및 인수 테스트 정의

현장 요구사항, 구역, 음향 설계, 용량, 고장 동작 및 인터페이스가 문서화되면 공급업체 비교가 훨씬 간단해집니다.

각 제안서는 제품 브로셔에 표시된 기능의 수가 아닌 동일한 프로젝트 요구사항에 대해 확인되어야 합니다.

구매 가격만으로 비교하지 마십시오

낮은 초기 장비 비용은 이후의 어려운 확장, 긴 오류 복구 시간, 제한된 예비 용량, 비싼 인터페이스 개발 또는 예비 부품의 낮은 가용성으로 상쇄될 수 있습니다.

수년간 운영될 것으로 예상되는 시스템의 경우 공급업체 평가 시 다음도 고려해야 합니다.

• 구성 백업 및 복구

• 원격 진단

• 모듈 교체

• 향후 구역 확장

• 소프트웨어 및 펌웨어 지원

• 예비 부품 가용성

• 운영자 및 유지보수 교육

• 최종 프로젝트 문서

주문 전에 FAT 및 SAT 요구사항 작성

인수 기준은 사양의 일부여야 하며 설치 후에 추가되는 것이 아닙니다.

공장 및 현장 테스트에는 다음이 포함될 수 있습니다.

• 개별 구역 호출

• 그룹 구역 호출

• 현장 전체 비상 방송

• 경보 우선순위 및 재정의

• 자동 경보 활성화

• 녹음된 메시지 재생

• 필요한 경우 컨트롤러 또는 네트워크 장애 조치

• 필요한 경우 예비 증폭기 작동

• 주전원 고장 및 예비 작동

• 스피커 라인 오류 표시

• 타사 트리거 및 리셋 시퀀스

• 이벤트 및 오류 로깅

• 음압 레벨 측정

• 지정된 경우 STI 또는 STIPA 테스트

실제 현장 측정은 소음, 잔향 또는 물리적 장애물이 음성 커버리지에 영향을 미칠 수 있는 영역에서 특히 중요합니다. 장비실에서 구성 확인을 통과한 시스템이라도 청취자 위치에서 음향 요구사항을 충족하기 위해 현장 조정이 필요할 수 있습니다.

좋은 PAGA 사양은 장비 매개변수의 긴 목록이 아닙니다. 현장에서 통신이 어떻게 작동해야 하는지, 도달해야 하는 영역, 필요한 시스템 용량, 고장 시 발생하는 상황, 외부 경보가 플랫폼과 상호 작용하는 방식 및 최종 성능이 어떻게 검증될 것인지를 설명합니다.

산업용 전화, 디스패치 콘솔, 무선, SIP 통신, 인터폰 또는 비상 호출 시스템도 사용하는 프로젝트의 경우 이러한 연결은 주 아키텍처가 이미 고정된 후에 추가하는 대신 PAGA 선택 단계에서 고려되어야 합니다.

Becke Telecom은 분산된 산업 환경을 위한 PAGA 및 산업용 통신 솔루션을 제공합니다. 시스템 구성은 고정된 장비 패키지에 의존하는 대신 현장 구역, 음향 조건, 경보 워크플로우, 가용성 요구사항, 기존 통신 인프라 및 향후 확장을 중심으로 계획할 수 있습니다.

자주 묻는 질문

PAGA 견적을 요청하기 전에 어떤 정보를 준비해야 합니까?

현장 레이아웃, 운영 영역, 배경 소음 정보, 위험 지역 요구사항, 필요한 호출 구역, 비상 시나리오, 운영자 위치, 기존 통신 시스템, 통합 요구사항, 가용성 목표 및 예상되는 향후 확장을 준비하십시오. 이러한 입력을 통해 여러 공급업체가 동일한 기술적 기반에서 제안서를 작성할 수 있습니다.

PAGA 스피커 용량은 어떻게 선택해야 합니까?

스피커 선택은 각 영역의 배경 소음, 청취 거리, 장착 위치, 커버리지 패턴, 환경 조건 및 필요한 음성 성능을 고려해야 합니다. 최종 스피커 일정은 증폭기 용량 계산의 기초를 제공합니다.

PAGA 증폭기 용량은 어떻게 계산합니까?

각 회로 또는 증폭기 채널의 연결된 스피커 부하를 계산한 다음 프로젝트에서 정의된 엔지니어링 여유, 확장 용량 및 예비 요구사항을 포함합니다. 케이블 분배 및 동시 방송 요구사항도 고려해야 합니다.

모든 PAGA 시스템에 동일한 중복 아키텍처가 필요한가요?

아닙니다. 중복성은 컨트롤러, 증폭기, 네트워크 경로, 전원 또는 현장 노드의 상실에 따른 결과에 기반해야 합니다. 사양은 각 고장 후 어떤 서비스를 사용 가능하게 유지할지 정의해야 하며, 모든 프로젝트에 고정된 아키텍처를 적용해서는 안 됩니다.

PAGA 현장 인수 테스트에는 무엇을 포함해야 합니까?

일반적인 테스트에는 구역 호출, 비상 재정의, 자동 경보 활성화, 녹음된 메시지, 외부 시스템 인터페이스, 오류 감시, 예비 작동, 이벤트 로깅 및 SPL 또는 STIPA와 같은 필요한 음향 측정이 포함됩니다. 정확한 테스트 범위는 프로젝트 사양과 일치해야 합니다.
