단일 공장에서 방폭 전화기를 관리하는 것은 일반적으로 간단합니다. 현장 전화기는 로컬 전화 시스템에 연결되고, 제어실은 일상적인 생산 통화 및 비상 통신을 처리합니다.

동일한 회사가 여러 정유 공장, 화학 공장, 광산, 탱크 팜, 발전 시설 또는 원격 산업 현장을 운영할 때 상황은 더 복잡해집니다. 한 공장은 이미 SIP 방폭 전화기를 사용할 수 있고, 다른 공장은 여전히 아날로그 현장 배선에 의존할 수 있으며, 세 번째 현장은 자체 레거시 PBX 및 독립적인 디스패치 시스템을 가질 수 있습니다.

각 시스템은 자체적으로 완벽하게 작동할 수 있습니다. 어려움은 본사가 특정 현장 위치에 연락해야 하거나, 사고 중에 여러 공장을 조정해야 하거나, 녹음을 검토하거나, 현장 간 통신 권한을 관리해야 할 때 나타납니다. 그 시점에서 별도의 전화 시스템은 단순한 기술적 문제가 아닌 운영상의 문제가 됩니다.

실용적인 다중 현장 설계는 모든 전화기를 교체하거나 하나의 중앙 서버에 직접 등록할 것을 요구하지 않습니다. 주요 과제는 각 공장이 자체 로컬 통신을 계속 처리할 수 있도록 하면서 공통 번호, 라우팅, 디스패치 및 네트워크 프레임워크를 수립하는 것입니다.

별도의 공장 전화 시스템이 관리하기 어려워지는 이유

대규모 산업 통신 네트워크는 한 번에 구축되는 경우가 거의 없습니다. 공장이 확장되고, 제어실이 업그레이드되고, 새로운 생산 라인이 추가되며, 통신 장비가 단계적으로 교체됩니다. 시간이 지남에 따라 다른 현장은 자연스럽게 서로 다른 기술을 갖게 됩니다.

일반적인 그룹은 한 공장에 SIP 전화기와 IP PBX를, 다른 공장에 아날로그 방폭 전화기를, 세 번째 공장에 기존 전화 교환기를 가질 수 있습니다. 일부 현장은 별도의 PA, 녹음 또는 디스패치 시스템을 운영할 수도 있습니다.

중앙 디스패치는 기존 공장 시스템 위에 공통 통신 계층을 생성하여 이러한 문제를 해결합니다. 이는 모든 일상적인 생산 통화를 본사에서 처리해야 함을 의미하지는 않습니다.

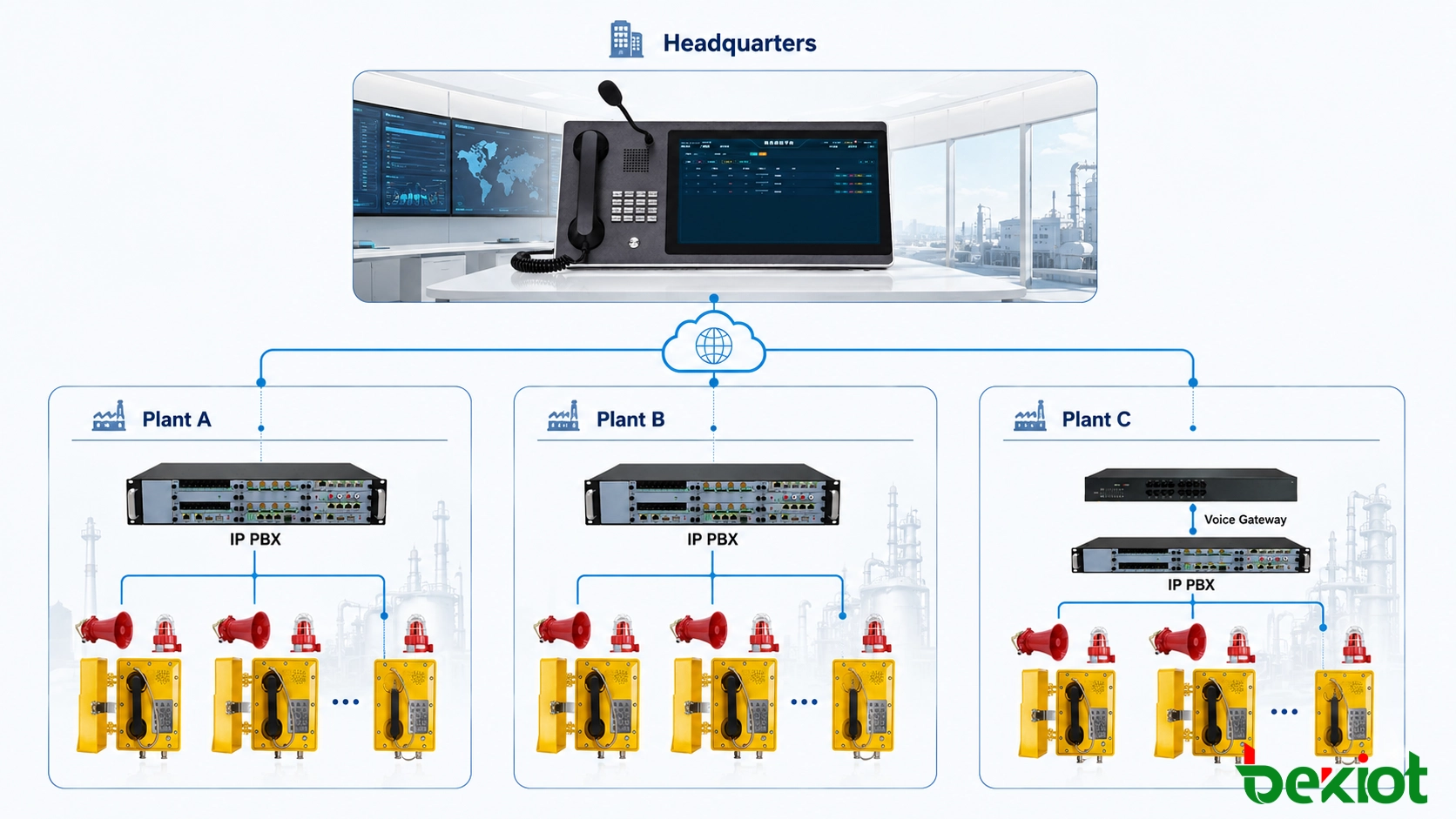

다중 현장 디스패치 아키텍처를 구성하는 방법

본사, 공장 수준의 통신 및 현장 단말기를 별도의 계층으로 취급하면 다중 현장 산업 통신 시스템을 더 쉽게 관리할 수 있습니다.

본사 또는 지역 관제 센터는 일반적으로 주요 지휘 및 디스패치 플랫폼, 디스패처 콘솔, 녹음 리소스 및 현장 간 통신에 필요한 라우팅 기능을 호스팅합니다.

각 생산 시설은 자체 로컬 전화 서비스에 필요한 장비를 유지합니다. 이미 설치된 내용에 따라 IP PBX, SIP 서버, 기존 PBX 또는 음성 게이트웨이와 기존 전화 교환기의 조합이 될 수 있습니다.

그런 다음 현장은 회사의 기존 IP 인프라를 통해 상호 연결됩니다. 라우팅, 보안, 용량 및 음성 품질이 필요한 트래픽에 적합한 경우 사설 WAN, 통신사 회선, VPN, SD-WAN 또는 기타 관리형 IP 연결을 사용할 수 있습니다.

본사가 현장 간 조정을 처리함

시스템이 상호 연결되면 본사의 디스패처는 더 이상 여러 관련 없는 전화 플랫폼에 로그인할 필요가 없습니다. 공통 디스패치 인터페이스에서 공장, 부서, 제어실 또는 허용된 현장 단말기를 선택할 수 있습니다.

둘 이상의 시설과 관련된 이벤트의 경우 중앙 디스패처는 여러 개별 전화 통화를 통해 정보를 중계하는 대신 관련 제어실 또는 당직 위치를 동일한 통신 프로세스에 통합할 수 있습니다.

공장은 자체 생산 통화를 계속 처리함

로컬 통신은 여전히 중요합니다. 현장 직원, 공장 운영자 및 로컬 제어실 간의 일상적인 통화는 본사를 거칠 필요가 없습니다. 공장에서 로컬 통화 처리를 유지하면 불필요한 WAN 트래픽도 줄이고 일상적인 운영을 단순화할 수 있습니다.

관련 제품:Becke 지휘 및 디스패치 시스템

다양한 기존 전화 시스템을 연결하는 방법

브라운필드 프로젝트의 주요 과제는 일반적으로 중앙 디스패치 소프트웨어가 아니라 다른 공장에서 이미 운영 중인 다양한 통신 시스템입니다.

모든 현장에 동시에 동일한 하드웨어를 강제로 적용하려고 하면 건설 작업, 시운전 위험 및 다운타임이 증가할 수 있습니다. 단계적 통합이 일반적으로 더 실용적입니다.

이미 SIP 방폭 전화기를 사용하는 현장

이미 SIP 현장 전화기를 사용하는 공장은 기존 산업용 네트워크와 로컬 IP PBX를 유지할 수 있습니다. 그런 다음 공장 전화 시스템은 일반적으로 SIP 기반 라우팅을 통해 중앙 디스패치 플랫폼과 상호 연결됩니다.

현장 단말기는 로컬 관리 상태로 유지되지만, 본사는 현장 전체에서 승인된 내선 및 디스패치 위치에 연결할 수 있는 기능을 얻게 됩니다.

아날로그 방폭 전화기를 보유한 공장

많은 정유 공장, 화학 공장, 광산 및 유틸리티 시설에는 여전히 현장 위치로 연결되는 구리 전화 쌍이 있습니다. 해당 케이블이 여전히 사용 가능한 경우 중앙 디스패치를 지원하기 위해 교체하는 것은 실질적인 이점이 거의 없을 수 있습니다.

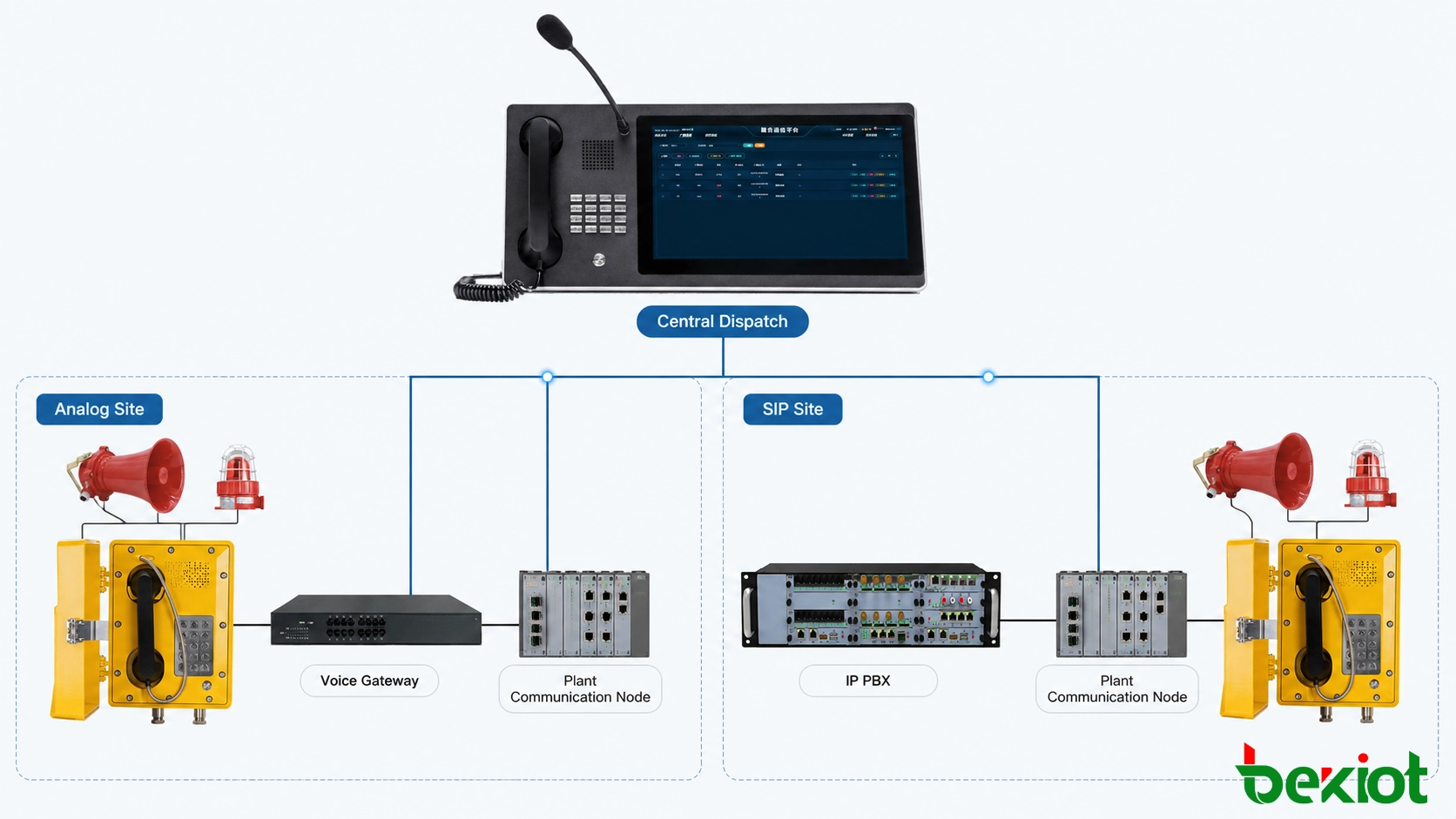

통신실에 FXS 음성 게이트웨이를 설치하여 기존 아날로그 내선을 IP 통신 환경으로 가져올 수 있습니다. 현장 전화기와 구리 쌍은 그대로 유지되고 중앙 측은 SIP 연결을 얻습니다.

이 접근 방식은 현장 케이블링이 운영 중인 공정 영역을 통과하여 새로운 건설이 비용이 많이 들거나 중단을 초래할 수 있는 경우 특히 유용합니다.

여전히 레거시 PBX에 의존하는 공장

기존 PBX는 기존 공장에서 수백 개의 사무실, 제어실 및 산업용 내선을 지원할 수 있습니다. 새로운 디스패치 플랫폼을 도입하기 위해 이를 제거하는 것은 가치보다 더 많은 위험을 초래할 수 있습니다.

적합한 인터페이스를 사용할 수 있는 경우 기존 교환기는 계속 서비스를 유지하고 SIP 트렁크, FXO, E1 또는 기타 지원되는 인터페이스를 통해 최신 시스템과 상호 연결될 수 있습니다. 현장 장비는 정상적인 교체 주기의 일부로 점진적으로 업그레이드할 수 있습니다.

번호, 권한 및 디스패치 워크플로는 하드웨어만큼 중요합니다

기술적으로 연결된 시스템이라도 각 현장이 관련 없는 번호 체계를 유지하면 운영이 어려울 수 있습니다.

통합 전에 기존 내선에 중복 번호, 로컬 단축 코드, 비상 내선 및 예약 범위가 있는지 검토해야 합니다. 일부 조직은 원래 공장 번호를 유지하고 현장 접두사를 추가하는 반면, 다른 조직은 각 시설에 별도의 번호 범위를 할당합니다.

보편적인 번호 형식은 없습니다. 중요한 것은 디스패처가 현장과 목적지를 신속하게 식별할 수 있고 향후 공장이나 생산 지역을 위해 충분한 번호 공간이 남아 있어야 한다는 것입니다.

디스패치 권한은 운영 책임을 따라야 함

중앙 디스패처가 모든 사무실 전화기나 작업장 내선에 액세스할 필요는 반드시 없습니다. 본사는 공장 제어실, 비상 지점, 주요 현장 전화기 및 그룹 수준 조정에 필요한 기타 위치로 제한될 수 있습니다.

공장 디스패처는 로컬 생산 내선에 대한 더 넓은 액세스를 유지할 수 있습니다. 권한은 부서, 공정 영역 또는 사용자 역할별로 더 세분화할 수도 있습니다.

현장 통화는 더 큰 대응 워크플로의 일부가 될 수 있음

운영자가 방폭 전화기에서 이상 상태를 보고하면 로컬 제어실이 먼저 위치와 상황을 확인할 수 있습니다. 더 광범위한 지원이 필요한 경우 본사 또는 다른 시설을 통화에 추가하거나 동일한 디스패치 환경을 통해 연락할 수 있습니다.

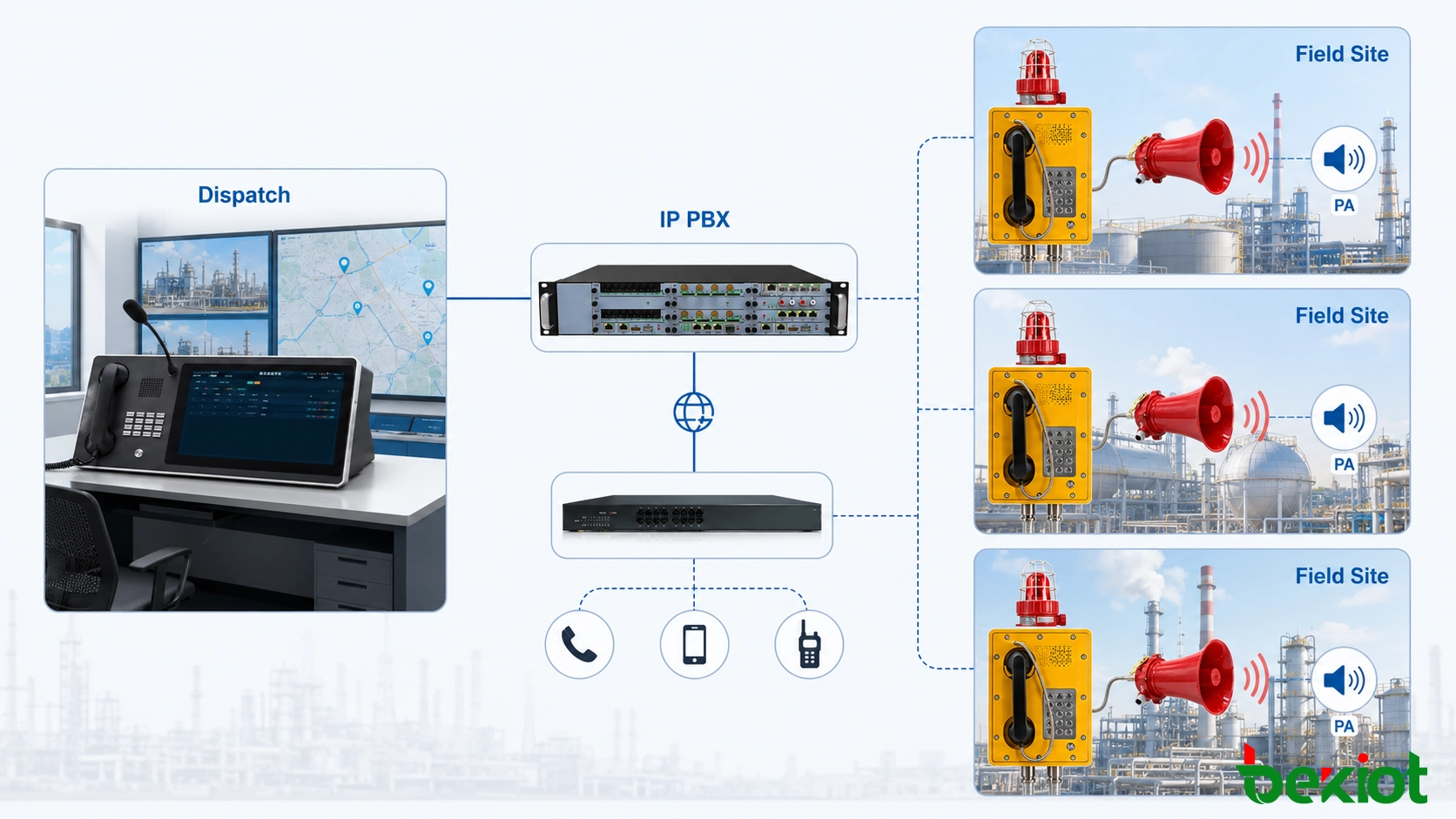

공장에 이미 IP 또는 SIP 기반 PA 시스템이 있는 경우 디스패처는 이벤트 확인 후 관련 생산 영역에 방송을 발행할 수도 있습니다. 방송 범위는 현장의 운영 절차를 따라야 하며, 비상 계획에서 특별히 요구하지 않는 한 현장 통화가 자동으로 공장 전체 방송을 트리거해서는 안 됩니다.

운영 및 비상 통화는 현장 정책에 따라 녹음할 수도 있습니다. 중앙 및 로컬 사용자에게는 재생 및 사고 검토에 대해 다른 권한을 부여할 수 있습니다.

WAN 품질 및 SIP 미디어 라우팅은 신중한 테스트가 필요함

한 공장 LAN 내에서 올바르게 작동하는 SIP 전화기는 방화벽, 라우터, VPN 또는 통신사 네트워크를 가로지르는 통화 시 다르게 작동할 수 있습니다.

등록이 오디오 작동을 보장하지는 않음

SIP 시그널링은 등록 및 통화 설정을 처리하는 반면, RTP는 일반적으로 실제 오디오를 전달합니다. 따라서 미디어 경로가 차단된 경우에도 전화기는 올바르게 울리고 응답할 수 있습니다.

단방향 오디오 또는 무음 문제의 경우 내선 계정을 반복적으로 변경하는 것보다 RTP 포트, NAT 동작, 방화벽 규칙, ACL 및 두 현장 간의 라우팅을 확인하는 것이 일반적으로 더 유용합니다.

음성 품질은 현실적인 네트워크 부하에서도 확인해야 합니다. 패킷 손실, 지터 및 과도한 지연은 통화가 연결된 상태에서도 끊기거나 지연된 음성을 생성할 수 있습니다.

산업용 WAN 링크는 종종 CCTV, 생산 데이터, 사무실 트래픽, 원격 액세스 및 기타 서비스를 동시에 전달합니다. 따라서 여러 현장이 동시에 음성 트래픽을 가질 수 있는 경우 QoS 및 용량 계획이 중요합니다.

로컬 통신은 WAN 장애 시 사라져서는 안 됨

중앙 플랫폼은 현장 간 조정에 유용하지만, 공장이 본사와의 연결이 끊어졌다는 이유만으로 모든 내부 통신을 잃어서는 안 됩니다.

중앙 디스패치와 로컬 공장 통신은 두 가지 다른 문제를 해결합니다. 하나는 현장 간 조정을 제공하고, 다른 하나는 생산 연속성을 지원합니다.

현장의 중요성에 따라 설계에 로컬 PBX 또는 SIP 노드, UPS 백업, 중복 서버 또는 대체 네트워크 경로가 포함될 수 있습니다. 중복 수준은 모든 프로젝트에 동일하게 적용되기보다는 시설의 운영 요구 사항을 따라야 합니다.

다중 현장 방폭 전화기 시스템 시운전 방법

본사에서 하나의 현장 전화기로의 성공적인 통화만으로는 다중 현장 시스템을 검증하기에 충분하지 않습니다. 시운전은 운영자가 사용할 것으로 예상되는 실제 통신 경로를 포함해야 합니다.

타사 SIP 장치는 시운전 중 특별한 주의가 필요합니다. 두 제품 모두 SIP를 지원하더라도 우선 순위, 페이징, GPIO, 통화 제어 또는 공급업체별 디스패치 기능을 다르게 처리할 수 있습니다.

따라서 테스트는 제품 데이터 시트의 프로토콜 레이블에만 의존하기보다는 운영자가 실제로 사용할 기능을 따라야 합니다.

결론

다중 현장 방폭 전화기 관리의 어려운 부분은 전화기 자체인 경우가 거의 없습니다. 실제 작업은 서로 다른 시기에 건설된 공장 간의 번호, 라우팅, 권한, 레거시 인터페이스 및 네트워크 동작을 구성하는 것입니다.

좋은 시스템은 모든 공장이 동일한 하드웨어를 사용할 것을 요구하지 않습니다. 로컬 공장 통신과 그룹 수준 디스패치 간의 명확한 경계와 이미 서비스 중인 시스템 간의 테스트된 인터페이스가 필요합니다.

Becke Telecom은 신규 설치 및 브라운필드 업그레이드를 위한 방폭 및 산업용 전화기, 음성 게이트웨이, 통신 플랫폼 및 지휘 및 디스패치 장비를 제공합니다. 시스템 통합은 기존 통신 인프라의 완전한 교체를 요구하기보다는 각 현장에 이미 존재하는 케이블링, PBX, IP 네트워크 및 운영 책임을 중심으로 계획할 수 있습니다.

자주 묻는 질문

모든 공장이 동일한 IP PBX를 사용해야 합니까?

아닙니다. 시스템이 호환 가능한 상호 연결 및 라우팅을 제공하는 한 다른 공장은 자체 로컬 PBX 또는 SIP 서버를 유지할 수 있습니다. 대규모 산업 그룹에는 분산 설계가 더 실용적인 경우가 많습니다.

다른 제조업체의 방폭 전화기를 중앙에서 디스패치할 수 있습니까?

호환 가능한 SIP 또는 아날로그 인터페이스를 사용할 수 있는 경우 기본적인 음성 상호 운용성이 가능한 경우가 많습니다. 우선 순위 제어, 그룹 통화, 알람 팝업, GPIO 제어 또는 페이징과 같은 고급 기능은 별도로 테스트해야 합니다.

본사가 공정 영역 내의 특정 방폭 전화기에 전화를 걸 수 있습니까?

예, 단 번호가 두 시스템 간에 라우팅 가능하고 디스패처가 해당 내선에 액세스할 수 있는 권한이 있어야 합니다. 일부 조직은 본사의 직접 액세스를 선택된 비상 또는 운영 단말기로 의도적으로 제한합니다.

현장 전화기를 교체하지 않고 기존 아날로그 전화 네트워크를 추가할 수 있습니까?

많은 경우 가능합니다. FXS 게이트웨이는 기존 아날로그 현장 내선을 IP 기반 통신 시스템에 연결할 수 있으며, 사용 가능한 현장 케이블링과 전화기는 계속 서비스됩니다.

기존 다중 현장 디스패치 네트워크에 새 공장을 어떻게 추가해야 합니까?

원래 번호 및 라우팅 계획이 추가 현장을 위해 용량을 예약한 경우, 새 공장에는 일반적으로 자체 번호 범위가 할당되고 기존 현장 간 통신 프레임워크를 통해 연결됩니다. 이것이 첫 번째 다중 현장 번호 계획을 작성할 때 향후 확장을 고려해야 하는 이유 중 하나입니다.

녹음은 중앙화해야 합니까 아니면 각 공장에 보관해야 합니까?

두 모델 모두 사용할 수 있습니다. 중앙 녹음은 그룹 수준의 액세스 및 사고 검토를 단순화하는 반면, 로컬 녹음은 공장별 보존 또는 네트워크 요구 사항에 더 적합할 수 있습니다. 대규모 배포에서는 결정이 대역폭, 스토리지, 액세스 권한 및 조직의 운영 정책에 따라 이루어지는 경우가 많습니다.
