위험 산업 구역의 방폭 PA 시스템은 어떻게 설계해야 합니까?

석유화학 플랜트, 석유 및 가스 시설, 광산, 에너지 현장, 위험물 저장 구역에는 폭발성 가스 또는 분진과 함께 높은 소음, 습기, 부식 및 옥외 노출 조건이 동시에 존재하는 경우가 많습니다. 가스 누출, 화재 경보, 설비 고장 또는 인명 관련 비상 상황이 발생하면 관제실에는 단순히 안내 방송을 재생하는 스피커 이상의 기능이 필요합니다.

운영자는 어떤 구역에 메시지를 전달해야 하는지, 실제 운전 소음 속에서 작업자가 내용을 이해할 수 있는지, 현장 장비가 해당 위험 구역에 적합한지, 그리고 작업자가 현장 상황을 관제실로 어떻게 보고할 수 있는지를 판단해야 합니다.

따라서 방폭 PA 시스템은 위험 구역용 스피커를 단순히 모아 놓은 구성이 아니라 공학적으로 설계된 통신 시스템으로 보아야 합니다. 설계에서는 위험 구역 장비, 음향 커버리지, 현장 통신, 방송 우선순위, 알람 인터페이스 및 관제실 운영을 함께 조정해야 합니다.

실용적인 설계 원칙은 명확합니다. 방폭은 현장 장비가 해당 위험 환경에서 안전하게 사용할 수 있는지를 다루며, 페이징, 인터콤 및 비상 알림은 시스템 차원의 통신 기능입니다.

방폭 PA와 일반 PA의 차이

일반적인 PA 시스템은 주로 오디오 분배, 방송 구역 및 커버리지를 다룹니다. 위험 산업 시설에서 사용하는 PA 시스템에는 추가 요구사항이 있습니다. 분류된 위험 구역 내부에 설치되는 전기 장비는 해당 환경에 적합해야 합니다.

이 요구사항은 주로 방폭 전화, 인터콤 스테이션, 스피커, 음향 및 시각 경보 장치, 비상 버튼, 관련 전기 인터페이스와 같은 현장 장비에 적용됩니다. 설치 위치에 따라 위험 구역 등급, 가스 또는 분진 그룹, 온도 요구사항 및 환경 조건이 달라질 수 있습니다.

따라서 단순히 “방폭”이라는 표현만으로는 장비를 선택하기에 충분하지 않습니다. 엔지니어는 정확한 제품 모델과 인증 범위가 실제 설치 위치에 적합한지 확인해야 합니다.

동시에 통신 시스템은 비상 메시지 우선순위, 주변 소음, 방송 커버리지 및 현장 작업자의 피드백도 관리해야 합니다.

효과적인 설계는 서로 다른 두 가지 질문에 답해야 합니다. 이 장비를 이곳에 안전하게 설치할 수 있는가? 그리고 사고가 발생했을 때 필요한 메시지가 적절한 사람에게 명확하게 전달되는가?

위험 구역과 안전 구역

방폭 PA 시스템이라고 해서 모든 서버, 디스패치 콘솔, 네트워크 스위치 및 관제실 장비에 방폭 함체가 필요한 것은 아닙니다. 대부분의 산업 프로젝트에서는 장비를 설치 위치에 따라 구분합니다.

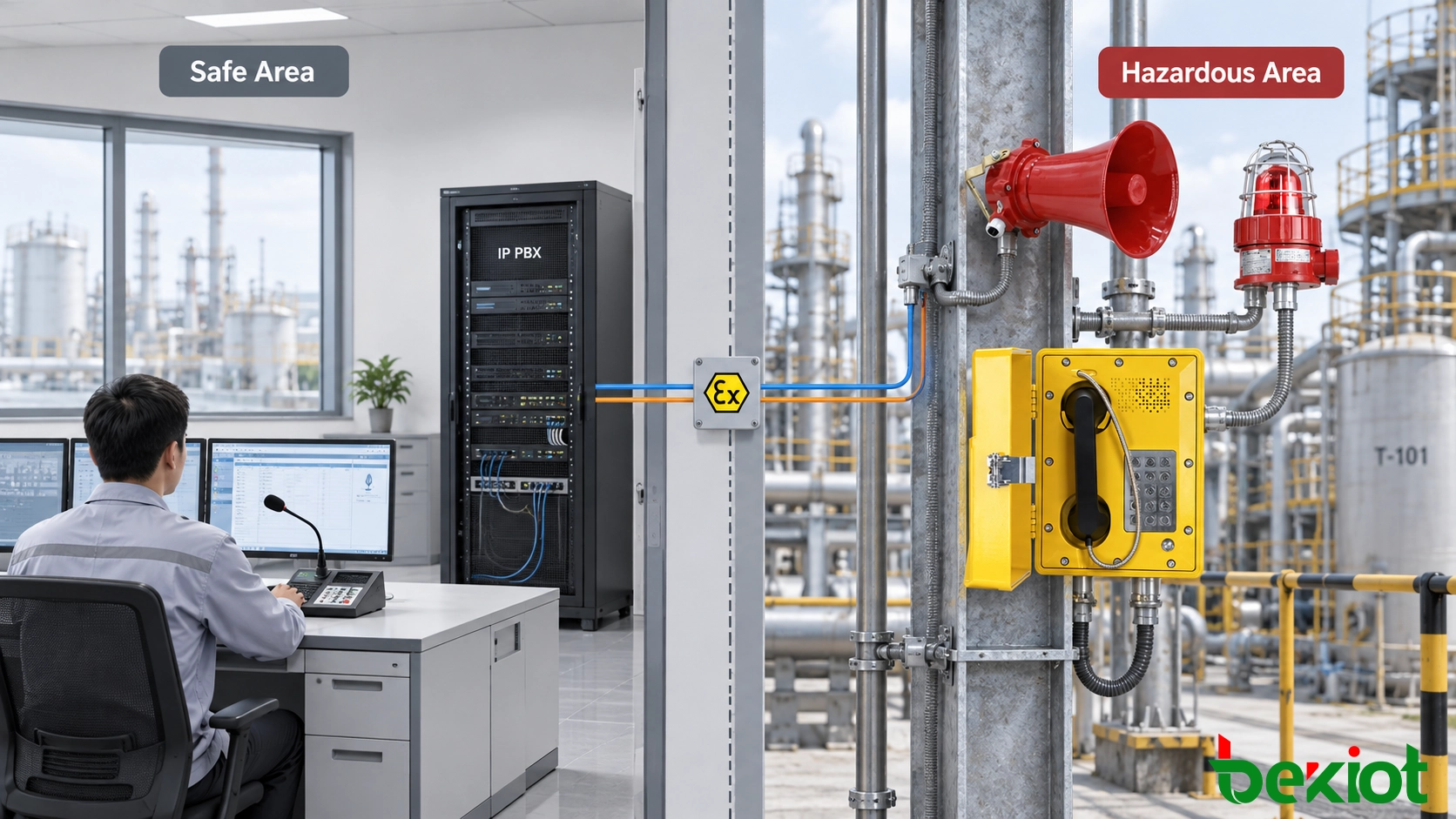

IP PBX 서버, SIP 서버, 녹취 시스템, 디스패치 플랫폼 및 운영자 콘솔은 일반적으로 안전 구역에 있는 관제실 또는 장비실에 설치됩니다. 이러한 장비는 통화 라우팅, 페이징 제어, 녹취, 운영자 업무 흐름 및 시스템 통합을 처리합니다.

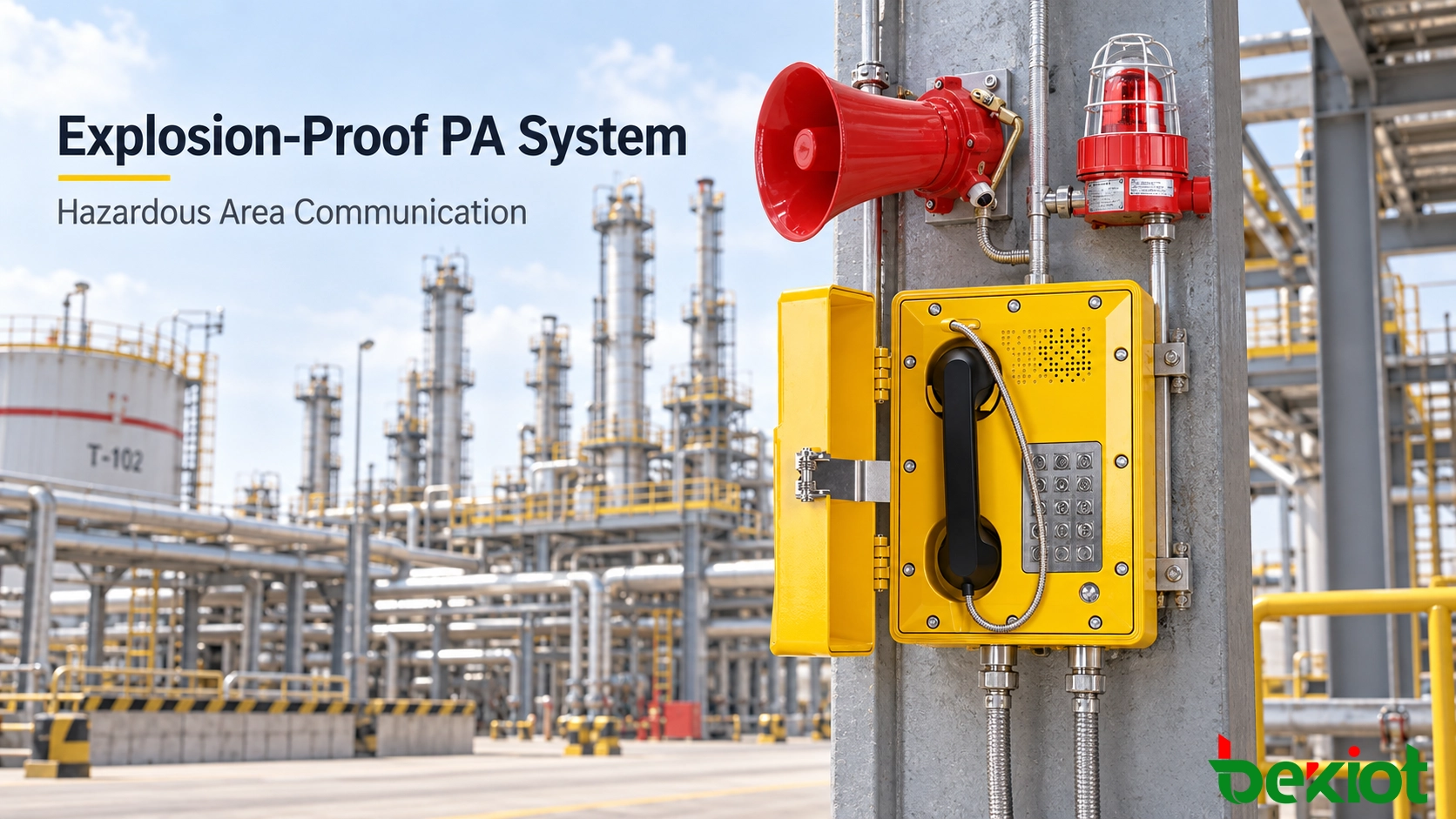

분류된 현장 구역에서는 위험 장소 요구사항이 중요해집니다. 대표적인 현장 장비에는 EX-BH621 방폭 SIP 전화와 같은 방폭 전화, 위험 구역용 인터콤 스테이션, 적합한 스피커, 음향 및 시각 경보 장치, 비상 호출 지점 등이 포함될 수 있습니다.

이 아키텍처는 서버, IP PBX 장비 및 운영자 좌석을 접근하기 쉬운 제어 환경에 배치하고, 현장 장비는 설치 구역의 안전 요구사항에 따라 선택하도록 합니다.

장비가 Zone 1, Zone 2, Class/Division 구역 또는 다른 위험 구역 분류에 적합한지는 프로젝트에서 사용하는 표준과 정확한 제품 모델의 인증 문서를 기준으로 확인해야 합니다. 한 제품의 인증이 다른 제품에도 동일하게 적용된다고 가정해서는 안 됩니다.

환경 보호 성능도 별도로 확인해야 합니다. IP65, IP66 및 유사한 보호 등급은 제품별 특성입니다. 옥외 노출, 습도, 분진, 염수 분무, 온도 및 부식은 방폭 요구사항 외에 추가적인 조건을 요구할 수 있습니다.

스피커 선정과 배치

스피커 선정은 단순히 와트 수만으로 시작해서는 안 됩니다. 실제 목표는 플랜트가 정상 운전 또는 비상 소음 조건에 있을 때도 작업자가 메시지를 이해할 수 있도록 하는 것입니다.

혼 스피커는 탱크 팜, 적재 구역 및 공정 설비처럼 옥외, 고소음 장소, 방향성 커버리지가 필요한 구역에서 자주 사용됩니다. 복도, 플랫폼 또는 보다 균일한 커버리지가 필요한 구역에서는 다른 형태의 산업용 스피커가 더 적합할 수 있습니다.

스피커 배치 시 다음 사항을 고려해야 합니다:

• 주변 소음 수준;

• 작업자가 일반적으로 작업하거나 이동하는 위치;

• 스피커 설치 높이;

• 음향 전달 방향;

• 장비, 용기 및 배관으로 인한 장애물;

• 철골 구조물과 건축물 표면에서 발생하는 반사;

• 비, 부식, 온도 및 기타 환경 노출 조건.

앰프나 스피커의 출력을 높인다고 해서 자동으로 명료도가 개선되는 것은 아닙니다. 잘못된 방향 설정, 음원 간 과도한 중첩 또는 강한 잔향은 측정 음압 레벨이 높더라도 음성을 알아듣기 어렵게 만들 수 있습니다.

고소음 구역에서는 광대역 오디오, 적절한 스피커 배치 및 적합한 음향 설계가 음성 명료도를 개선할 수 있지만, 실제 성능은 현실적인 현장 조건에서 확인해야 합니다. 데이터시트에 표시된 정격 출력만을 기준으로 하기보다 현장에서 직접 페이징 테스트를 수행하는 것이 일반적으로 더 의미가 있습니다.

설치 세부사항도 위험 구역 엔지니어링의 일부입니다. 케이블 인입구, 글랜드, 접속 구성, 장착 부품 및 배선 방법은 인증된 장비와 함께 검토해야 합니다. 장비 자체가 규정을 충족한다고 해서 임의의 설치 방법이 허용되는 것은 아닙니다.

인터콤과 페이징

Public Address는 기본적으로 일대다 통신 방식입니다. 그러나 산업 사고 대응에서는 정보가 양방향으로 전달되어야 하는 경우가 많습니다.

현장이 스피커에만 의존하면 관제실은 지시를 방송할 수 있지만, 작업자가 내용을 수신했는지, 현장 상황이 변하고 있는지, 추가 지원이 필요한지를 즉시 확인할 수 없습니다.

따라서 현장 작업자가 관제실과 직접 통신해야 하는 위치에는 방폭 전화, 위험 구역용 SIP 인터콤 또는 비상 호출 스테이션을 설치할 수 있습니다.

일반적인 운영 절차는 다음과 같습니다:

현장 호출 → 관제실 응답 → 위치 및 상황 확인 → 대응팀 연락 → 구역 페이징 → 지속적인 현장 피드백

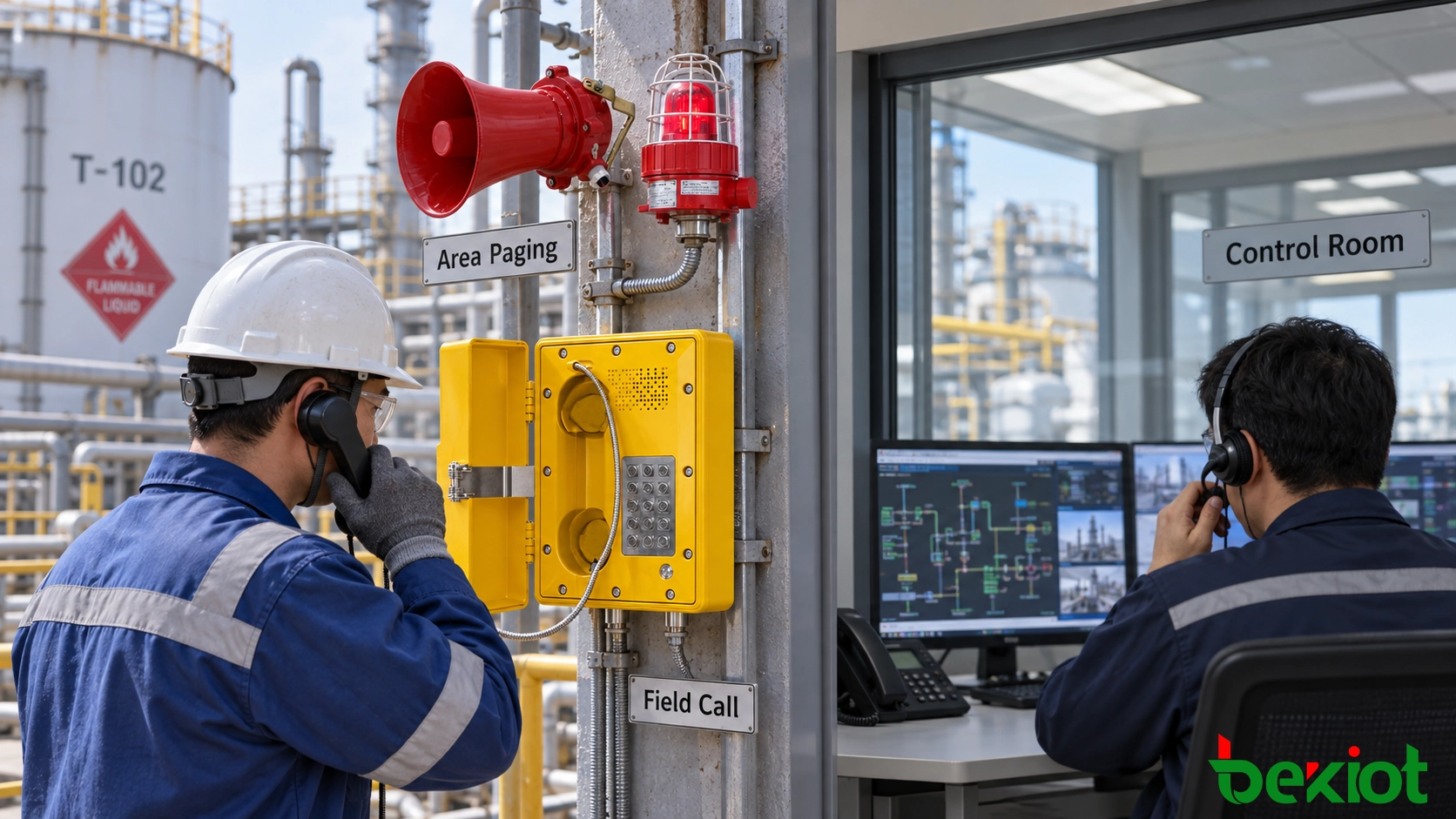

SIP/IP 아키텍처에서는 현장 통신 단말을 IP PBX 또는 통신 플랫폼에 등록할 수 있습니다. 관제실에서는 운영자가 디스패치 소프트웨어 또는 DSC-BD156-IP 디스패치 콘솔과 같은 전용 단말을 사용하여 현장 호출에 응답하고, 대응 인력과 연락하며, 페이징 작업을 조정할 수 있습니다.

그룹 호출, 회의 통화, 녹취, 장애 시 대체 목적지, 착신 전환 및 우선순위 규칙은 실제 IP PBX와 디스패치 구성에 따라 달라집니다. SIP는 통신 기반을 제공하지만, SIP를 지원한다고 해서 모든 단말에 비상 우선 개입, 페이징 제어 또는 디스패치 기능이 자동으로 제공되는 것은 아닙니다.

위험 산업 현장에서는 사고 상황이 계속 변화할 때 광범위한 알림을 위한 페이징과 현장 피드백을 위한 인터콤을 함께 사용하는 것이 단방향 방송 시스템만 사용하는 것보다 더 실용적인 경우가 많습니다.

알람 연동 페이징

석유화학, 석유 및 가스, 에너지 및 기타 대규모 산업 현장에서는 이미 Fire & Gas, 화재 감지, 가스 모니터링, CCTV 또는 SCADA 시스템을 운영하는 경우가 많습니다. 타사 시스템이 호환 가능한 통합 방식을 제공하면 방폭 PA 시스템을 이러한 이벤트와 연동할 수 있습니다.

예를 들어 가스 감지 시스템은 API, 디지털 I/O, 릴레이 접점 또는 기타 지원 인터페이스를 통해 디스패치 또는 통신 플랫폼으로 이벤트를 전송할 수 있습니다. 플랫폼은 영향을 받은 구역을 식별한 후 해당 위치와 연계된 페이징, 현장 통신 및 영상 자원을 불러올 수 있습니다.

일반적인 대응 흐름은 다음과 같습니다:

알람 이벤트 → 구역 식별 → 현장 또는 영상 확인 → 페이징 구역 선택 → 비상 메시지 → 현장 피드백 → 이벤트 기록

영향을 받은 구역을 식별한 후 페이징을 현지 경보 장치와 함께 사용할 수 있습니다. 음향과 시각 경보가 모두 필요한 경우 제품의 인증 및 설치 요구사항에 따라 적합한 위험 구역에 방폭 음향·시각 경보기를 배치할 수 있습니다.

각 시스템은 서로 다른 역할을 유지합니다. SIP는 음성 통신을 설정하고, 알람 시스템은 이벤트를 생성하며, CCTV는 영상 정보를 제공하고, SCADA는 관련 공정 상태를 제공합니다. 디스패치 또는 애플리케이션 플랫폼은 사전에 정의된 운영 규칙에 따라 이러한 자원을 구성합니다.

자동화의 범위도 정의해야 합니다. 일부 알림 동작은 자동으로 실행할 수 있지만, 대피, 공정 정지 또는 기타 고위험 작업과 관련된 결정은 권한 있는 운영자의 확인이 필요할 수 있습니다.

따라서 알람 연동은 하나의 방폭 스피커가 독립적으로 수행하는 기능이 아니라, 설정된 인터페이스와 운영 로직이 함께 작동한 결과로 이해해야 합니다.

이러한 아키텍처는 위험 구역 호출, 페이징 및 비상 알림을 함께 운영해야 하는 석유 및 석유화학 시설에도 적용할 수 있습니다. 관련 구축 사례로 석유 시설용 방폭 공공 방송 및 호출 시스템이 있습니다.

SIP PA와 PAGA

방폭 PA 시스템과 PAGA 시스템은 많은 산업 응용 분야에서 기능이 겹치지만, 두 용어를 자동으로 동일한 의미로 보아서는 안 됩니다.

SIP/IP 기반 방폭 PA 시스템은 일반적으로 위험 구역 페이징, 현장 호출, 구역별 통신 및 관제실과의 통신에 초점을 둡니다. 방폭 전화, SIP 인터콤, 산업용 스피커, IP PBX 및 디스패치 기능을 결합할 수 있습니다.

PAGA는 Public Address and General Alarm의 약자입니다. 대규모 석유 및 가스, 해양, 석유화학 및 중요 산업 프로젝트에서는 PAGA 시스템이 다음 항목을 더욱 중점적으로 고려할 수 있습니다:

• Public Address와 General Alarm 간 우선순위;

• 사전 정의된 알람 톤 및 비상 음성 메시지;

• 대규모 구역의 비상 커버리지;

• 시스템 장애 모니터링;

• 중요 장비 및 통신 경로의 이중화;

• Fire & Gas 및 기타 안전 시스템과의 인터페이스;

• 프로젝트별 시험 및 인수 요구사항.

주요 요구사항이 구역별 페이징과 현장 통신인 비교적 작은 산업 시설에서는 SIP/IP 기반 위험 구역 PA 시스템이 적절한 아키텍처를 제공할 수 있습니다. General Alarm 요구사항이 있는 대규모 시설은 알람 우선순위, 장애 모니터링, 이중화 및 Fire & Gas 시스템 인터페이스를 포함하는 보다 체계적인 PAGA 시스템 설계가 필요할 수 있습니다.

광범위한 알림과 양방향 현장 통신이 모두 필요한 경우 페이징 및 인터콤 방송 시스템은 단방향 페이징과 현장 통신을 결합하기 위한 유용한 참조 아키텍처가 될 수 있습니다.

구축 체크리스트

방폭 PA 프로젝트는 몇 대의 스피커를 구매해야 하는지 묻는 것부터 시작해서는 안 됩니다. 첫 번째 단계는 위험 구역 조건, 설치 환경, 주변 소음, 필요한 현장 통신 및 사용 가능한 알람 인터페이스를 확인하는 것입니다.

기존 설비 개조 프로젝트에서는 기존 페이징, 전화, 알람 및 영상 시스템에 대한 목록도 필요합니다. 계속 사용할 수 있는 장비를 반드시 교체할 필요는 없습니다. 사용 가능한 인터페이스에 따라 직접 연결하거나 게이트웨이를 사용하거나 플랫폼 수준에서 통합할 수 있습니다.

실용적인 엔지니어링 순서는 다음과 같습니다:

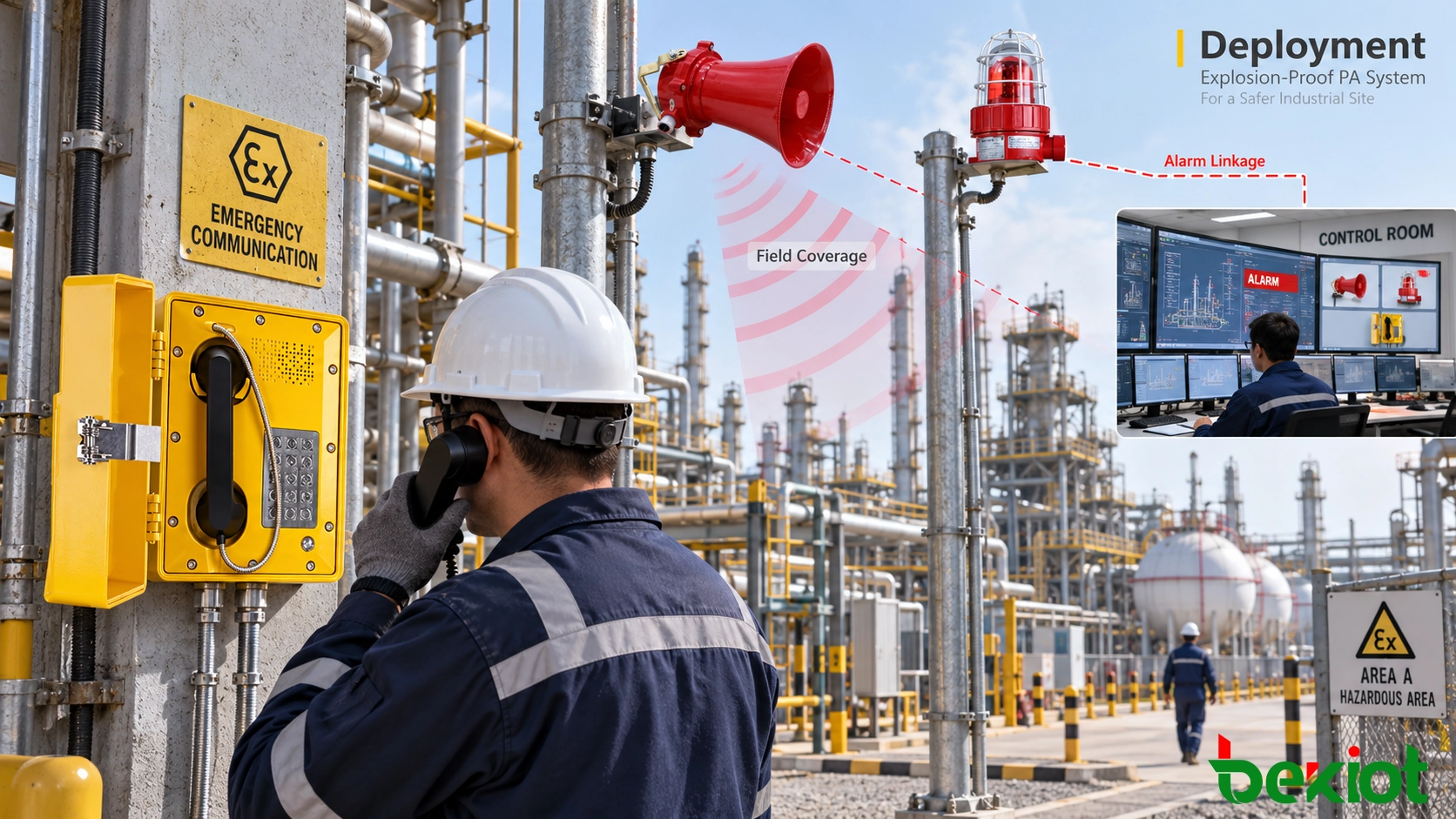

위험 구역 검토 → 환경 및 소음 조사 → PA 장비 선정 → 현장 배치 → 인터콤 지점 설계 → 알람 인터페이스 검토 → 플랫폼 통합 → 연동 테스트 → 현장 인수

방폭 PA 시스템의 성공 여부는 위험 구역에 설치한 스피커 수로 결정되지 않습니다. 시스템은 다음 네 가지 실질적인 질문에 답해야 합니다. 누가 메시지를 들어야 하는가? 실제 운전 조건에서 내용을 이해할 수 있는가? 현장 작업자는 어떻게 피드백할 수 있는가? 알람 발생 시 어떤 통신 자원을 활성화해야 하는가?

Becke Telcom은 필요한 방폭 통신 단말, SIP/IP 플랫폼 및 제어 방식을 결정하기 전에 위험 구역 등급, 주변 소음, 페이징 위치, 현장 호출 요구사항, 타사 알람 인터페이스 및 기존 네트워크 조건을 평가할 수 있습니다. 각 장비의 방폭 등급, 환경 보호 성능 및 인증 범위는 실제 설치 구역과 정확한 제품 모델의 인증서를 기준으로 항상 확인해야 합니다.
