위험한 산업 환경에서 전화 통화만으로는 항상 충분한 경고를 제공하지 못할 수 있습니다. 펌프 스테이션, 압축기 구역, 탱크 팜, 처리 장치, 광산 및 기타 생산 구역은 높은 배경 소음, 넓은 운영 구역, 고정 통신 지점에서 멀리 떨어진 작업자가 있을 수 있습니다.

이러한 이유로 방폭 전화기는 종종 PA 스피커 및 음향·시각 경보 장치와 함께 배치됩니다. 전화기는 제어실과 양방향 통신을 제공하고, 경보기는 현장 위치에서 주의를 환기시키며, PA 시스템은 한 구역 이상에 걸쳐 작업자에게 지침을 전달합니다.

주요 엔지니어링 과제는 이러한 장치들이 동일한 사건에 어떻게 반응해야 하는지 결정하는 것입니다. 현장에 따라 연동은 릴레이 접점, SIP 시그널링, I/O 게이트웨이, 페이징 게이트웨이 또는 중앙 디스패치 플랫폼을 통해 처리될 수 있습니다.

1. 시스템을 연동해야 하는 이유는 무엇인가?

방폭 전화기, PA 시스템 및 경보 장치는 서로 다른 통신 목적을 수행합니다.

• 방폭 전화기: 현장 작업자와 제어실 간의 직접적인 양방향 통신을 제공합니다.

• PA 시스템: 선택된 구역에 실시간 또는 사전 녹음된 음성 메시지를 배포합니다.

• 음향·시각 경보: 시끄럽거나 시각적으로 복잡한 환경에서 즉각적인 음향 및 광원 경고를 제공합니다.

• 디스패치 시스템: 통화, 페이징, 경보, 녹음 및 작업자 조치를 조정합니다.

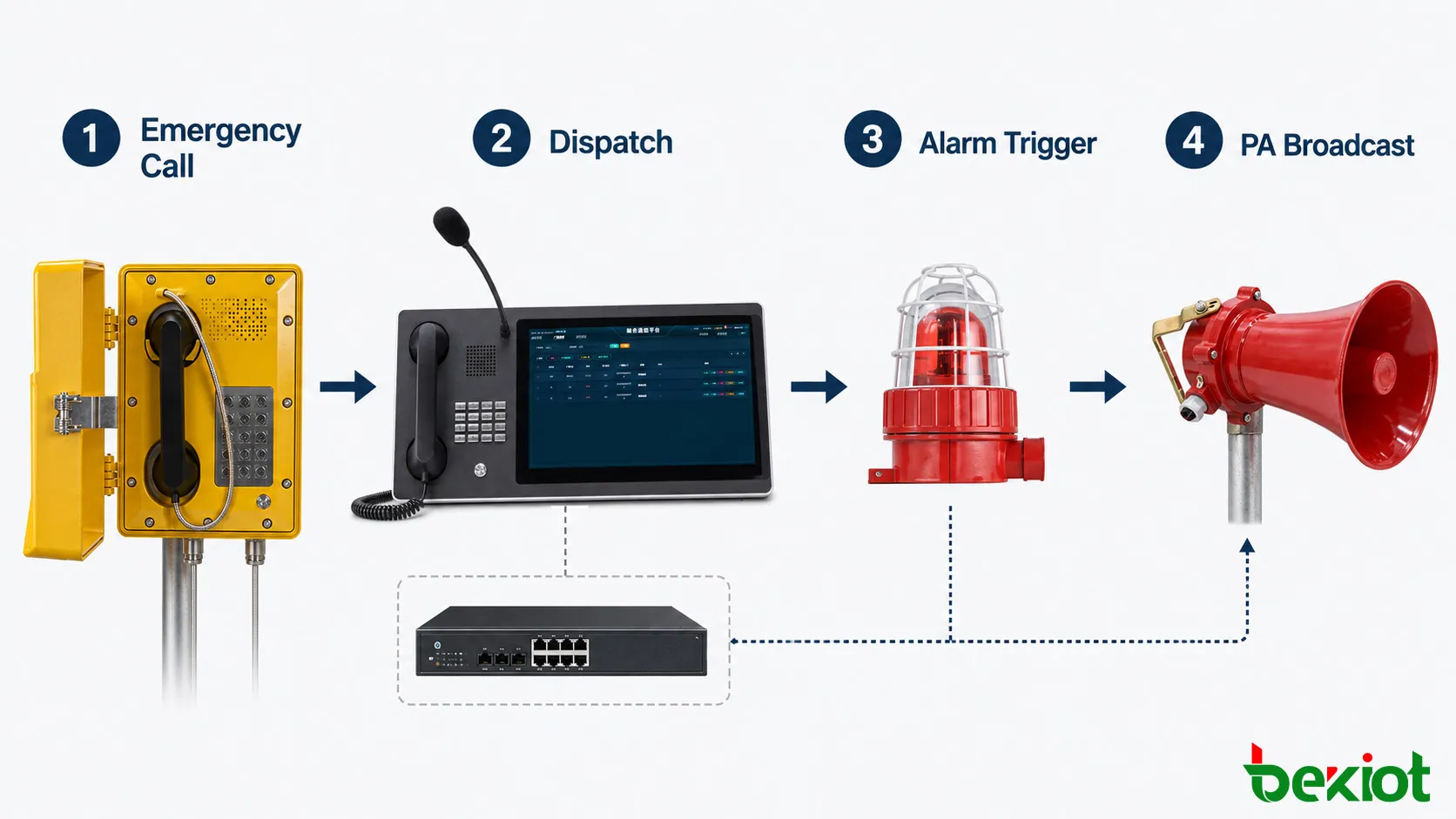

예를 들어, 비정상 상태를 감지한 현장 작업자는 방폭 전화기를 사용하여 제어실에 전화를 걸 수 있습니다. 동일한 사건이 근처의 음향기와 비콘을 활성화할 수 있습니다. 상황이 확인되면 디스패처는 PA 시스템을 통해 영향을 받은 구역에 지침을 내릴 수 있습니다.

이는 사건을 보고한 사람과의 직접 대화, 즉각적인 현장 경고, 그리고 인근 작업자에 대한 광범위한 알림이라는 세 가지 수준의 통신을 만들어냅니다.

관련 제품: EX-BH621 방폭 SIP 전화기

2. 시스템 아키텍처

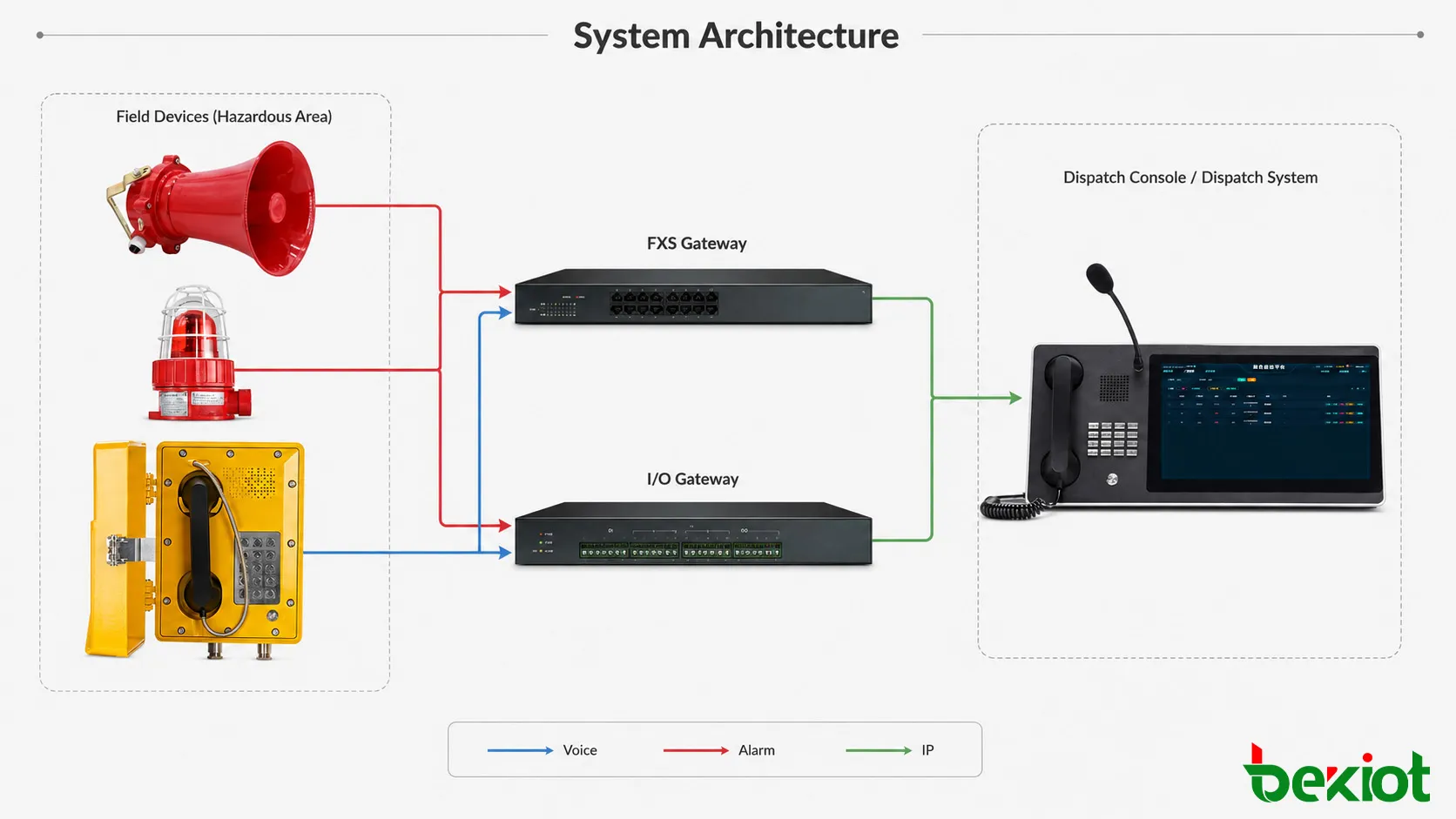

통합 통신 시스템은 일반적으로 현장 단말기, 통신 접속 장비, 제어 플랫폼 및 경보 또는 페이징 장치로 구성됩니다.

SIP 기반 설치에서는 방폭 전화기와 네트워크 페이징 장치를 IP PBX, SIP 서버 또는 디스패치 플랫폼에 직접 연결할 수 있습니다. 기존의 경보 장치는 일반적으로 릴레이 출력 또는 I/O 게이트웨이를 통해 제어됩니다.

시스템에는 다음이 포함될 수 있습니다:

• 방폭 SIP 또는 아날로그 전화기;

• 산업용 이더넷 또는 아날로그 전화 회선;

• IP PBX 또는 SIP 서버;

• 디스패치 콘솔;

• SIP 페이징 게이트웨이 또는 PA 컨트롤러;

• 방폭 혼 스피커;

• 음향 및 시각 경보 장치;

• 릴레이 또는 I/O 게이트웨이;

• 통화 및 이벤트 녹음.

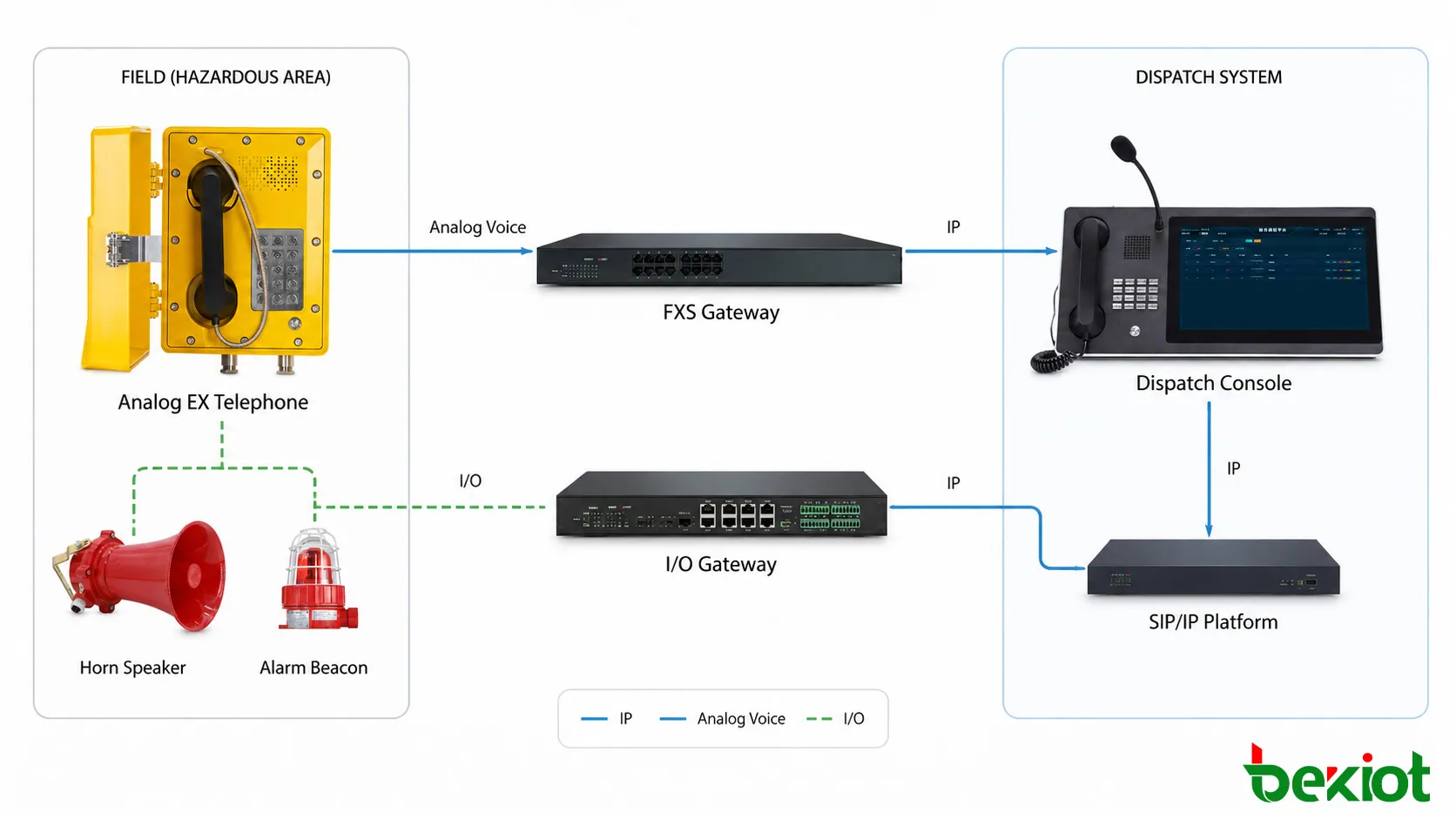

기존 산업 현장은 IP 업그레이드 시 항상 모든 현장 장비를 교체해야 하는 것은 아닙니다. 아날로그 전화기, 증폭기 및 기타 사용 가능한 장치는 적절한 경우 계속 사용할 수 있으며, 게이트웨이가 새로운 통신 플랫폼에 필요한 인터페이스를 제공합니다.

3. 경보 트리거링

음향 및 시각 경보는 현장 전화기에서 로컬로 또는 통신 플랫폼을 통해 중앙에서 트리거될 수 있습니다. 올바른 방법은 사용 가능한 인터페이스와 필요한 경보 로직에 따라 달라집니다.

릴레이 또는 드라이 콘택트

릴레이 출력은 로컬 연동을 생성하는 가장 간단한 방법 중 하나입니다. 비상 버튼을 누르거나 사전 정의된 전화 이벤트를 생성하면 릴레이 상태가 변경되어 경보 컨트롤러에 제어 신호를 제공할 수 있습니다.

신호 경로는 다음과 같을 수 있습니다:

비상 버튼 → 릴레이 출력 → 경보 컨트롤러 → 음향기 / 비콘

릴레이는 전기 정격이 연결된 부하에 특별히 적합하지 않은 한 제어 인터페이스로 취급해야 합니다. 고출력 음향기, 비콘 또는 기타 현장 장치에는 중간 컨트롤러나 릴레이 모듈이 필요할 수 있습니다.

SIP 및 I/O 제어

중앙 SIP 시스템에서 현장 전화기는 먼저 통화를 걸거나 지원되는 이벤트를 생성할 수 있습니다. 디스패치 플랫폼은 발신 단말기를 식별하고 구성된 경보 규칙을 적용합니다.

예:

SIP 전화기 → 디스패치 플랫폼 → I/O 게이트웨이 → 경보 장치

이를 통해 개별 구역에 다른 규칙을 할당할 수 있습니다. 한 펌프 스테이션의 통화는 로컬 비콘만 활성화할 수 있는 반면, 공장 비상 상황은 여러 구역에 걸쳐 경보를 트리거할 수 있습니다.

I/O 게이트웨이는 제어 플랫폼이 IP 통신을 사용하지만 현장 경보 장비가 기존 릴레이 또는 콘택트 입력을 허용하는 경우 특히 유용합니다.

4. PA 통합

PA 시스템은 일대다 통신을 처리합니다. 현장 통화를 수신한 후 제어실은 페이징을 사용하여 생산 유닛, 건물, 터널 구간 또는 전체 시설에 지침을 보낼 수 있습니다.

SIP 페이징

SIP 스피커, 페이징 단말기 및 SIP PA 게이트웨이는 전화 단말기와 동일한 SIP 통신 환경에 등록할 수 있습니다.

작업자는 디스패치 콘솔에서 페이징 엔드포인트 또는 사전 정의된 그룹을 선택하고 방송을 시작합니다:

디스패치 콘솔 → SIP 서버 → SIP 페이징 엔드포인트 → 스피커

플랫폼에 따라 페이징은 개별 장치, 그룹, 구역 또는 전체 호출로 구성될 수 있습니다. 비상 페이징은 일상 방송보다 더 높은 우선순위를 할당받을 수도 있습니다.

기존 PA 시스템

기존 증폭기와 혼 스피커가 있는 산업 공장은 SIP 페이징 또는 오디오 게이트웨이를 통해 IP 통신 시스템에 연결할 수 있습니다.

연결은 다음과 같을 수 있습니다:

디스패치 플랫폼 → SIP PA 게이트웨이 → PA 증폭기 → 현장 스피커

이는 단계적 현대화에 유용합니다. 기존 스피커와 증폭기는 계속 작동할 수 있고 디스패치 및 페이징 제어는 IP 네트워크로 이전되기 때문입니다.

5. 로컬 제어인가 중앙 제어인가?

로컬 연동은 일반적으로 전화기와 인접 경보 장비 사이의 직접적인 전기 연결을 사용합니다. 이는 간단하고 빠르며, 복잡한 플랫폼 로직과 독립적으로 작동해야 하는 고립된 펌프 스테이션, 장비실, 원격 현장 또는 기타 위치에 적합합니다.

중앙 연동은 더 많은 제어 기능을 디스패치 또는 경보 플랫폼으로 이동시킵니다. 시스템은 통화의 출처를 식별하고, 해당 경보 구역을 선택하고, 페이징을 제어하고, 이벤트를 기록할 수 있습니다.

대규모 산업 현장은 종종 두 방법을 결합합니다. 전화 릴레이가 즉시 로컬 비콘을 활성화하는 동시에 중앙 플랫폼이 PA 방송, 추가 경보, 통화 녹음 및 작업자 디스패치를 포함한 광범위한 대응을 처리합니다.

중앙 플랫폼은 프로젝트가 더 넓은 이벤트 연동을 요구하는 경우 CCTV, 가스 감지, 화재 경보 인터페이스 또는 기타 운영 시스템과 정보를 교환할 수도 있습니다.

6. 산업 분야 적용

석유 및 가스

탱크 팜, 압축기 스테이션, 하역 구역 및 처리 시설은 종종 로컬 경보 및 구역 전체 알림과 함께 고정 통신 지점이 필요합니다. 방폭 전화기는 작업자가 사건을 직접 보고할 수 있게 하고, PA 및 경보 장치는 경고를 주변 작업 영역으로 확장합니다.

화학 플랜트

화학 처리 구역은 종종 위험 구역, 높은 환경 소음 및 여러 생산 유닛을 결합합니다. 고정 전화기는 제어실과 직접 통신을 제공하고, 음향기, 비콘 및 PA 스피커는 플랜트 전역의 비상 알림을 개선합니다.

광업

광산 프로젝트는 주요 운영 위치에서 고정 전화기, 디스패치 통신, 경보 및 페이징을 사용할 수 있습니다. 장비 선택은 특정 위험 구역 요구 사항, 분진, 배경 소음, 기계적 조건 및 사용 가능한 통신 네트워크를 고려해야 합니다.

터널 및 지하 시설

터널 및 지하 산업 공간은 종종 통신 거리가 길고 비상 지점이 분산되어 있습니다. 고정 전화기는 비상 전화를 위한 알려진 위치를 제공하고, 구역 기반 PA 및 경보 장치는 더 넓은 구역에 걸쳐 작업자에게 알릴 수 있습니다.

특정 구역이 위험으로 분류된 경우, 전화기 및 관련 전기 장비는 해당 프로젝트 요구 사항에 따라 선택되어야 합니다.

7. 배포 점검 목록

현장 설치 전에 통신 및 경보 인터페이스는 장비가 현장에 도착한 후가 아니라 시스템 설계의 일부로 확인되어야 합니다.

기존 시설의 경우 첫 번째 단계에는 설치된 전화 회선, PA 증폭기, 현장 스피커, 경보 회로, 네트워크 리소스 및 사용 가능한 인터페이스에 대한 문서화도 포함되어야 합니다. 이렇게 하면 기존 장비를 어디에 유지하고 어디에 게이트웨이나 컨트롤러가 필요한지 결정하기가 더 쉬워집니다.

신뢰할 수 있는 연동 설계는 실제 사건 중에 통화, 경보 및 PA 구역이 어떻게 반응할 것으로 예상되는지에 따라 달라집니다. 따라서 위험 구역 요구 사항, 전기 인터페이스, 네트워크 가용성, 경보 우선순위 및 장애 동작을 시운전 전에 확인해야 합니다.

Becke는 위험 및 산업 환경을 위한 방폭 전화기, 산업용 전화기, 통신 게이트웨이, 디스패치 및 PA 관련 장비를 제공합니다. 이 제품들은 SIP, 아날로그 또는 하이브리드 통신 아키텍처에서 사용할 수 있으며, 최종 구성은 현장 네트워크, 위험 구역 요구 사항 및 필요한 경보 및 페이징 기능에 따라 결정됩니다.
