디스패치 전화는 SIP 페이지징 시스템에 어떻게 연결됩니까?

제어실 운영자는 시설 전체를 중단시키지 않고 적재 구역의 직원에게 경고해야 합니다. 별도의 페이지징 소프트웨어를 열거나 전용 마이크로 이동하는 대신, 운영자는 디스패치 전화의 프로그래밍된 키를 누르고 필요한 구역을 선택한 후 수화기, 스피커폰 또는 구스넥 마이크를 통해 말합니다.

작업은 몇 초밖에 걸리지 않을 수 있지만, 그 뒤에는 여러 기능이 함께 작동해야 합니다. 디스패치 전화가 올바르게 등록되고, SIP 플랫폼이 페이지징 대상을 인식하고, 수신 단말이 자동 응답해야 하며, 네트워크는 과도한 지연이나 패킷 손실 없이 음성을 전달해야 합니다.

대부분의 설치 환경에서 디스패치 전화는 모든 스피커에 직접 연결되지 않습니다. 이는 IP-PBX, SIP 서버 또는 디스패치 플랫폼을 사용하여 SIP 스피커, 페이지징 게이트웨이 및 방송 구역에 도달하는 더 광범위한 통신 시스템 내의 SIP 엔드포인트로 작동합니다.

페이지징 아키텍처에서 디스패치 전화의 위치

SIP 페이지징 시스템은 일반적으로 호출 제어 계층, 운영자 엔드포인트 및 하나 이상의 오디오 출력 장치를 포함합니다. 디스패치 전화는 라이브 방송을 시작하고 필요한 대상을 선택하는 데 사용되는 운영자 엔드포인트입니다.

일반적인 시스템에는 다음이 포함될 수 있습니다:

• SIP 디스패치 전화 또는 페이지징 콘솔

• IP-PBX, SIP 서버 또는 지휘 및 디스패치 플랫폼

• SIP 혼 스피커 및 IP 컬럼 스피커

• SIP 페이지징 게이트웨이

• 기존 증폭기 및 아날로그 스피커 라인

• PoE 스위치, 라우터 및 네트워크 보안 장비

디스패치 전화와 페이지징 엔드포인트는 모두 동일한 SIP 플랫폼에 등록됩니다. 각 장치 또는 페이지징 그룹은 내선 번호를 받습니다. 운영자가 페이지징 번호로 전화를 걸면 플랫폼은 구성된 라우팅을 적용하고 전화를 해당 방송 엔드포인트에 연결합니다.

올IP(All-IP) 구축의 경우 기본 연결 경로는 다음과 같습니다:

디스패치 전화 → SIP 서버 또는 IP-PBX → 페이지징 그룹 → SIP 스피커

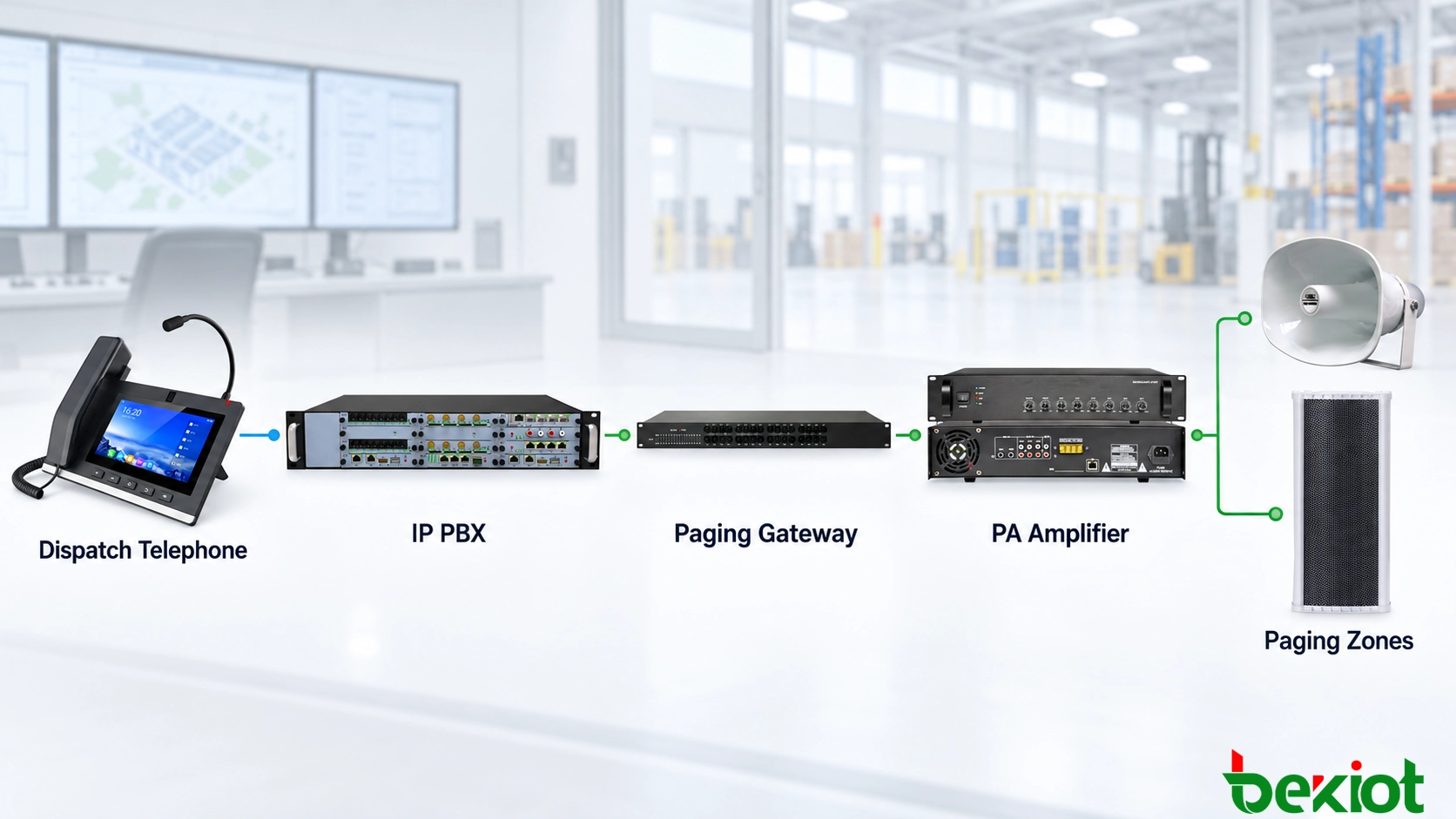

사이트에 기존 아날로그 공중방송 시스템이 유지되는 경우 경로는 다음과 같습니다:

디스패치 전화 → SIP 서버 → SIP 페이지징 게이트웨이 → PA 증폭기 → 아날로그 스피커

더 큰 지휘 및 통제 환경에서는 디스패치 플랫폼이 전화와 SIP 서버 사이에 위치할 수 있습니다. 운영자 권한, 페이지징 기록, 우선순위 수준, 경보 연동 및 그래픽 구역 선택을 추가할 수 있으며, SIP 서버는 계속해서 장치 등록 및 호출 라우팅을 처리합니다.

다양한 페이지징 네트워크에 대한 연결 방법

SIP 내선 직접 호출

내선 직접 호출은 가장 간단한 구성입니다. 디스패치 전화와 각 SIP 페이지징 단말은 IP-PBX 또는 SIP 서버에 별도의 내선으로 등록됩니다. SIP 혼은 내선 6101을 사용하고, 다른 영역의 IP 컬럼 스피커는 내선 6102를 사용할 수 있습니다.

운영자가 이러한 번호 중 하나를 다이얼하면 서버는 전화와 선택된 엔드포인트 간에 SIP 세션을 설정합니다. 페이지징 단말은 자동 응답하고 운영자의 라이브 음성을 재생합니다.

이 접근 방식은 소규모 시스템, 개별 위치 및 운영자가 특정 구역에 가끔 방송해야 하는 설치 환경에 적합합니다. 또한 전체 구역을 활성화하지 않고 단일 페이지징 장치를 테스트하거나 유지 관리하기 쉽게 만듭니다.

그러나 사이트에 많은 엔드포인트가 포함된 경우 각 스피커를 개별적으로 호출하는 것은 비효율적이 됩니다. 따라서 개별 내선 호출은 지점간 페이지징, 장비 테스트 또는 독립적인 제어가 필요한 위치에 예약되어야 합니다.

SIP 페이지징 그룹

페이지징 그룹을 사용하면 여러 엔드포인트가 하나의 대상 번호를 공유할 수 있습니다. 예를 들어, 내선 6200은 생산 구역을 나타내고 6개의 SIP 혼을 동시에 활성화할 수 있습니다. 다른 번호는 창고, 적재장, 사무실 건물 또는 야외 구역에 할당될 수 있습니다.

페이지징 그룹은 일반적으로 IP-PBX, SIP 서버 또는 방송 관리 플랫폼에서 생성됩니다. 시스템에 따라 플랫폼은 수신 장치와 개별 SIP 세션을 설정하거나 호출을 멀티캐스트 오디오 스트림으로 변환할 수 있습니다.

그룹 페이지징은 디스패처가 개별 스피커가 아닌 운영 구역을 선택하기 때문에 일상적인 운영을 단순화합니다. 또한 사용자 권한, 페이지징 일정 및 비상 우선순위 규칙에 대한 실용적인 기반을 제공합니다.

구역 구성원은 사이트의 물리적 레이아웃 및 운영 절차를 따라야 합니다. 예를 들어, 적재장 근처에 설치된 스피커는 두 장치가 동일한 네트워크 스위치에 연결되어 있다는 이유만으로 자동으로 창고 페이지징 그룹에 속해서는 안 됩니다.

SIP 페이지징 게이트웨이 연결

페이지징 게이트웨이는 대상이 기존 PA 증폭기 또는 기존 아날로그 스피커 네트워크인 경우 사용됩니다. 게이트웨이는 SIP 플랫폼에 호출 가능한 내선으로 등록하고 수신된 SIP 오디오를 아날로그 신호로 변환합니다.

게이트웨이가 호출을 수신하면 증폭기를 시작하거나, 오디오 입력을 열거나, 구역 컨트롤러를 트리거하기 위해 릴레이를 활성화할 수도 있습니다. 정확한 배선은 게이트웨이 출력 및 증폭기 입력에 따라 달라지며, RCA, 밸런스드 오디오 단자 또는 다른 라인 레벨 인터페이스를 사용할 수 있습니다.

이 설계를 통해 조직은 서비스 가능한 증폭기와 스피커를 교체하지 않고도 전화 기반 페이지징을 추가할 수 있습니다. 이는 IP 통신으로 점진적으로 마이그레이션 중인 공장, 캠퍼스, 창고 및 운송 시설에서 특히 유용합니다.

설치 전에 프로젝트 팀은 필요한 오디오 레벨, 입력 임피던스, 접지 방법 및 릴레이 동작을 확인해야 합니다. 게이트웨이와 증폭기 간의 아날로그 인터페이스가 일치하지 않으면 성공적인 SIP 호출이 올바른 재생을 보장하지 않습니다.

SIP 제어 멀티캐스트 페이지징

멀티캐스트는 동일한 방송을 최소한의 설정 지연으로 많은 수의 IP 스피커에 도달해야 할 때 유용합니다. 오디오는 멀티캐스트 주소로 전송되며, 해당 주소에 등록된 모든 권한 있는 엔드포인트가 스트림을 수신할 수 있습니다.

디스패치 전화가 멀티캐스트 전송을 직접 지원할 수도 있지만, 이 기능을 가정해서는 안 됩니다. 많은 설치 환경에서 전화는 먼저 SIP 호출을 서버에 걸고, 페이지징 플랫폼이 해당 호출을 선택된 구역에 대한 멀티캐스트 오디오로 변환합니다.

네트워크 스위치는 의도된 멀티캐스트 설계를 지원해야 합니다. IGMP 스누핑, VLAN 구성 및 멀티캐스트 라우팅은 특히 페이지징이 다른 서브넷이나 건물을 교차해야 하는 경우 배포 전에 확인되어야 합니다.

SIP 시그널링과 멀티캐스트 오디오는 이 구성에서 다른 목적을 수행합니다. SIP는 발신자를 식별하고, 권한을 확인하고, 페이지징 작업을 시작하는 반면, 멀티캐스트는 동일한 오디오 스트림을 여러 엔드포인트에 효율적으로 분배합니다.

SIP 계정 및 페이지징 매개변수

통합은 디스패치 전화에 SIP 계정을 할당하는 것으로 시작됩니다. 필요한 설정에는 일반적으로 SIP 서버 주소, 내선 번호, 인증 이름, 암호, 포트, 전송 방법 및 선호 오디오 코덱이 포함됩니다.

SIP 스피커 또는 페이지징 게이트웨이도 유사한 등록 매개변수가 필요합니다. 각 엔드포인트는 유지보수 담당자가 내선 번호에만 의존하지 않고 식별할 수 있도록 명확한 장치 이름 및 위치 설명을 가져야 합니다.

다음 예는 소규모 산업용 페이지징 시스템이 어떻게 구성될 수 있는지 보여줍니다:

라이브 페이지징에는 자동 응답이 필수적입니다. 스피커가 누군가 수동으로 호출을 수락하기를 기다릴 수 없습니다. 장비에 따라 자동 응답은 단말에서 로컬로 활성화되거나 서버에서 전송된 특정 SIP 헤더에 의해 트리거될 수 있습니다.

코덱 호환성도 확인해야 합니다. G.711은 예측 가능한 음질을 제공하고 널리 지원되므로 관리되는 로컬 네트워크에서 일반적으로 사용됩니다. G.711 A-law는 많은 국제 및 유럽 지향 시스템에서 일반적이며, G.711 μ-law는 북미 및 일본 네트워크에서 자주 사용됩니다. 디스패치 전화, 서버 및 페이지징 엔드포인트는 상호 지원되는 코덱 설정을 사용해야 합니다.

원격 연결을 위해 낮은 대역폭 코덱을 고려할 수 있지만, 오디오 경로의 모든 장치가 선택된 형식을 지원해야 합니다. 일부 통신 플랫폼에서 트랜스코딩이 가능할 수 있지만, 처리 요구 사항이 증가하고 추가 지연이 발생할 수 있습니다.

호출 권한은 일반 내선이 비상 또는 사이트 전체 구역으로 방송하는 것을 방지해야 합니다. DSS 키는 구성된 대상 번호에 대한 액세스만 제공합니다. 권한 부여는 발신자의 내선, 사용자 역할, 일정 또는 페이지징 그룹에 따라 SIP 서버 또는 디스패치 플랫폼에 의해 적용되어야 합니다.

관련 제품: Becke Telcom IP 디스패치 콘솔

디스패치 전화에서의 원터치 구역 선택

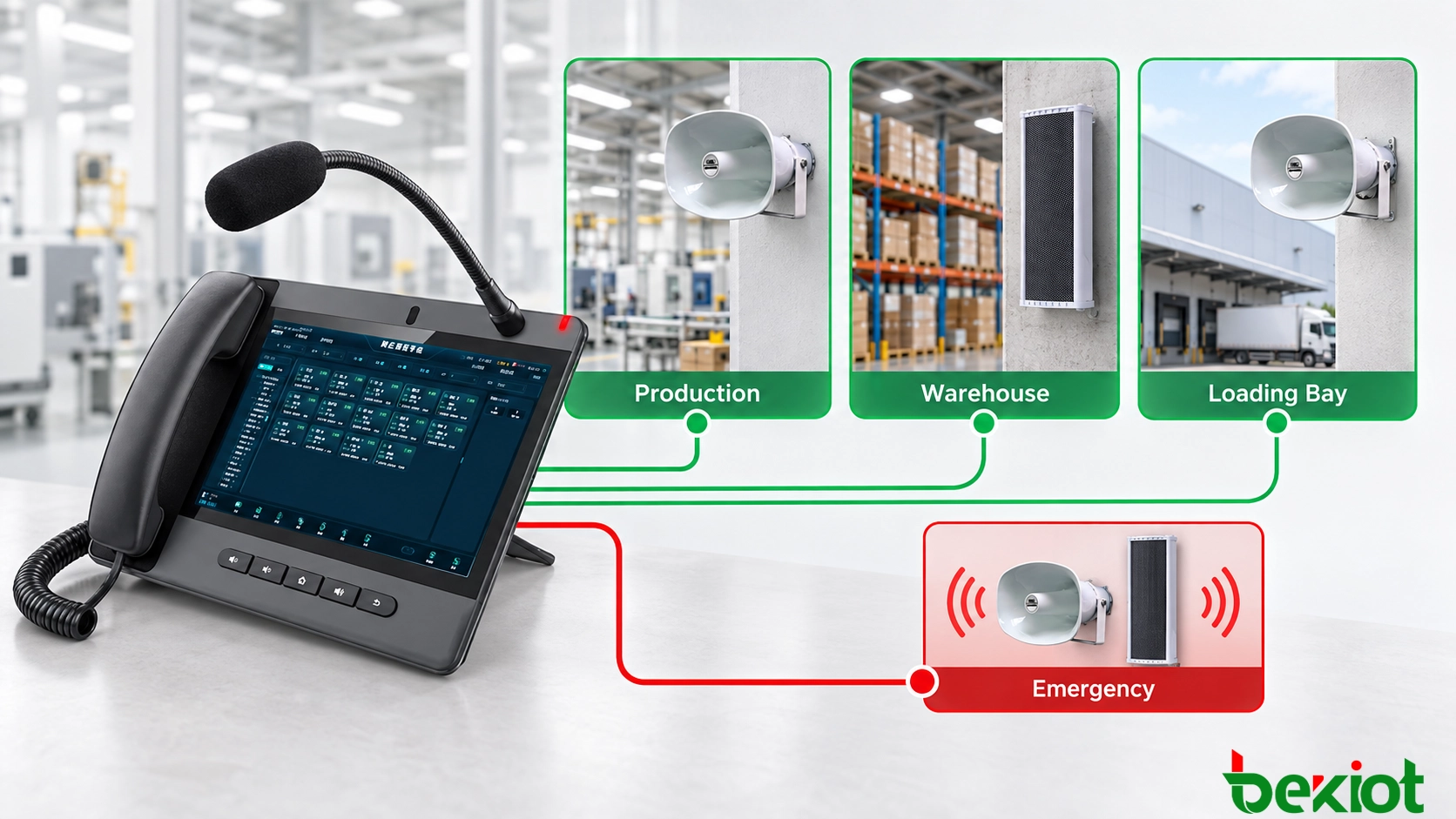

제어실은 운영자가 긴 내선 번호 목록을 기억하도록 요구해서는 안 됩니다. 자주 사용되는 페이지징 대상은 디스패치 전화의 DSS 또는 프로그래밍 가능 키에 할당될 수 있습니다.

운영자에게 표시되는 레이블은 기본 내선 번호가 아닌 물리적 또는 운영 구역을 설명해야 합니다. 이는 시간에 민감한 이벤트 중 선택 오류를 줄입니다.

프로그래밍 가능 키는 단축 다이얼 키 또는 푸시-투-토크(PTT) 제어로 작동할 수 있습니다. 단축 다이얼의 경우 운영자는 키를 누르고 페이지징 경로가 연결될 때까지 기다린 후 말합니다. PTT 작동의 경우 운영자는 말하는 동안 키를 누르고 있고 방송을 종료하려면 키를 놓아야 할 수 있습니다.

정확한 키 동작은 제어실 직원 교육 전에 확인해야 합니다. 운영자는 모든 전화가 동일한 누르기, 유지 및 놓기 순서를 사용한다고 가정해서는 안 됩니다.

일부 디스패치 전화는 BLF 구독 또는 플랫폼 상태 정보를 사용하여 대상이 사용 가능한지 또는 현재 활성 상태인지 표시할 수 있습니다. 녹색 표시기는 사용 가능한 구역을 나타내고, 빨간색 또는 깜박이는 표시기는 활성 방송 또는 비상 상태를 나타낼 수 있습니다.

상태 표시는 전화, SIP 서버 및 페이지징 시스템 간의 상호 운용성에 따라 달라집니다. 실시간 상태 모니터링을 사용할 수 없는 경우에도 키가 페이지징을 시작할 수 있으므로 필요한 동작은 시스템 설계 중에 확인해야 합니다.

호출 흐름 및 방송 우선순위

운영자가 페이지징 키를 누르면 디스패치 전화는 SIP INVITE를 호출 제어 플랫폼으로 전송합니다. 플랫폼은 발신자를 식별하고, 다이얼 플랜 및 권한을 확인하고, 선택된 페이지징 대상을 확인합니다.

그런 다음 플랫폼은 해당 SIP 스피커, 게이트웨이 또는 페이지징 그룹을 호출합니다. 대상이 자동 응답한 후 운영자의 음성은 RTP 스트림으로 전달되거나 선택된 엔드포인트에 배포하기 위해 멀티캐스트 오디오로 변환됩니다.

운영자는 말하기 전에 페이지징 확인 톤, 화면 표시 또는 활성 구역 표시등을 기다려야 합니다. 너무 일찍 시작하면 SIP 세션 및 오디오 경로가 아직 설정되는 동안 메시지의 첫 부분이 손실될 수 있습니다.

따라서 디스패치 페이지징 워크플로는 다음과 같이 요약할 수 있습니다:

1. 운영자가 필요한 페이지징 구역을 선택합니다.

2. 전화가 SIP 호출 요청을 보냅니다.

3. 플랫폼이 대상과 운영자의 권한을 확인합니다.

4. 페이지징 엔드포인트가 자동 응답합니다.

5. 전화가 활성 상태를 표시하거나 확인 톤을 재생합니다.

6. 운영자가 방송을 전달합니다.

7. 음성이 RTP 또는 멀티캐스트를 통해 선택된 엔드포인트로 전달됩니다.

8. 운영자가 PTT 키를 놓거나 호출을 종료합니다.

9. 플랫폼이 세션을 종료하고 구역을 정상 상태로 되돌립니다.

10. 로깅이 활성화된 경우 이벤트가 기록됩니다.

방송이 종료되면 플랫폼은 페이지징 그룹을 신속하게 해제해야 합니다. 그러면 스피커는 이전 운영 상태에 따라 배경 음악, 예약 재생 또는 대기 상태로 돌아갈 수 있습니다.

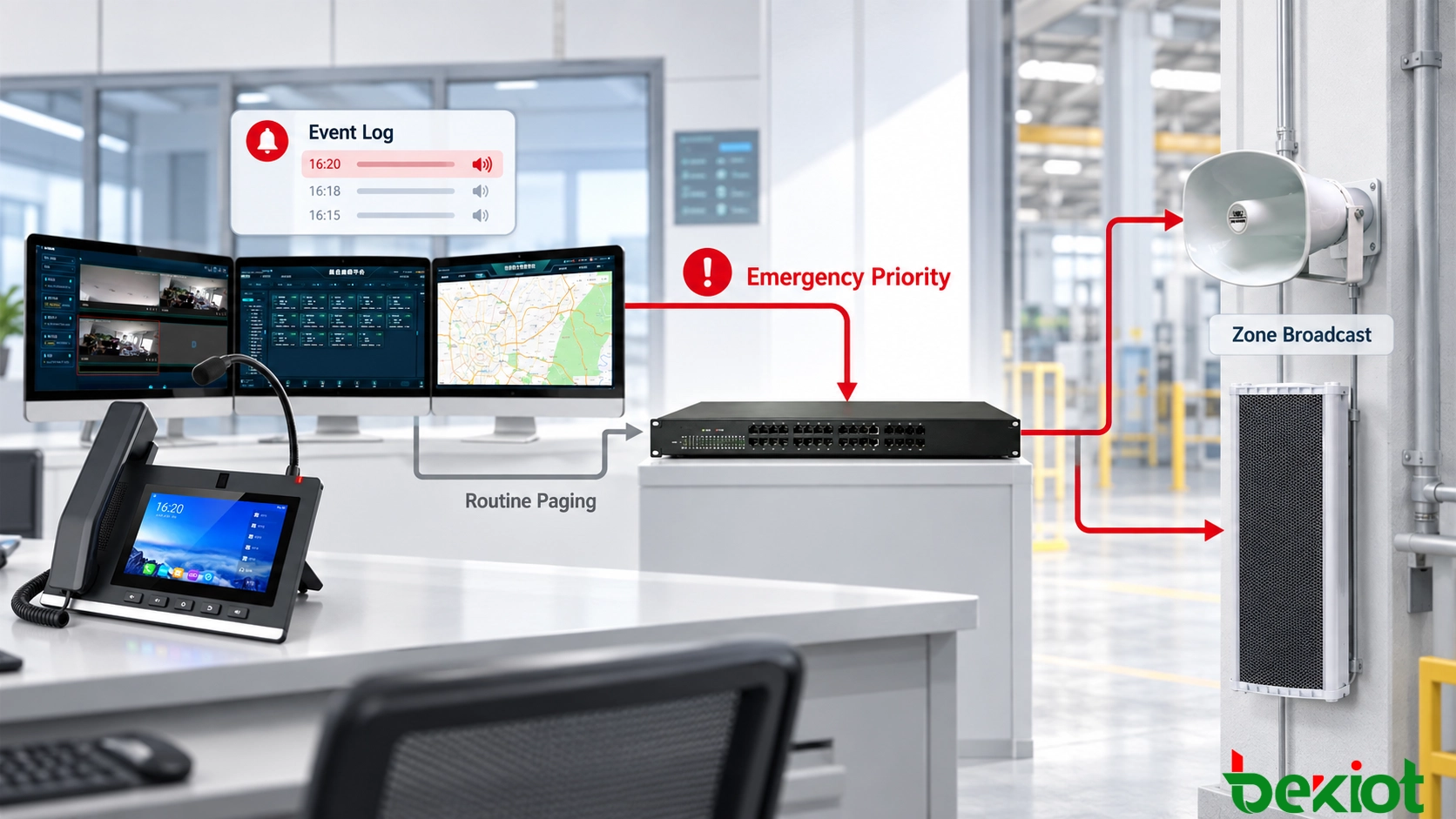

비상 페이지징에는 추가 제어가 필요합니다. 높은 우선순위 방송은 배경 음악, 예약 오디오 또는 이미 진행 중인 일상 방송을 중단해야 할 수 있습니다. 시스템은 어떤 운영자 역할이 이 기능을 사용할 수 있고 어떤 구역을 재정의할 수 있는지 정의해야 합니다.

우선순위는 디스패치 전화 단독으로 생성되지 않습니다. SIP 플랫폼이 우선순위 수준을 인식해야 하며, 수신 페이지징 장비가 의도된 중단 동작을 지원해야 합니다.

시스템은 또한 두 운영자가 동일한 구역에 페이지징을 시도할 때 발생하는 상황을 정의해야 합니다. 가능한 정책은 다음과 같습니다:

• 첫 번째 활성 호출이 구역 제어를 유지하도록 허용

• 두 번째 호출을 사용 중 표시와 함께 거부

• 두 번째 요청을 페이지징 대기열에 배치

• 더 높은 우선순위의 운영자가 활성 방송을 중단하도록 허용

이러한 규칙은 시운전 전에 설정되어야 합니다. 정의되지 않은 충돌 정책은 혼합 오디오, 중단된 메시지 또는 어떤 운영자가 페이지징 구역을 제어하는지에 대한 불확실성을 초래할 수 있습니다.

기록 및 이벤트 로그는 운영자 신원, 페이지징 대상, 시작 시간 및 호출 기간을 제공할 수 있습니다. 이러한 기록은 사건 검토 및 유지보수를 지원합니다. 그러나 완료된 SIP 기록은 통신 세션이 발생했음을 확인할 뿐이며, 모든 스피커가 가청 음을 생성했음을 증명하지는 않습니다.

시운전 및 문제 해결

테스트는 디스패치 전화 마이크에서 스피커 출력까지의 전체 경로를 포함해야 합니다. SIP 등록 성공은 장치가 서버와 통신할 수 있음을 확인할 뿐이며, 올바른 라우팅, 자동 응답, 오디오 전송 또는 스피커 적용 범위를 확인하지 않습니다.

각 페이지징 구역을 개별적으로 호출해야 합니다. 설치자는 표시된 구역 이름, 호출에 의해 활성화된 장치, 연결 프롬프트, 오디오 레벨 및 운영자가 전화를 끊은 후 오디오 경로의 해제를 확인해야 합니다.

각 테스트 메시지의 시작과 끝을 주의 깊게 확인해야 합니다. 첫 단어가 누락된 경우 운영자는 오디오 경로가 준비되기 전에 말하고 있을 수 있습니다. 마지막 단어가 잘린 경우 PTT 키 또는 호출 종료 타이밍을 조정해야 할 수 있습니다.

사이트 전체 및 비상 그룹은 통제된 조건에서 별도로 테스트해야 합니다. 테스트는 비상 페이지징이 낮은 우선순위 오디오를 중단하는지 여부와 정상 서비스가 그 후 올바르게 재개되는지 확인해야 합니다.

여러 운영자가 관련된 테스트도 수행해야 합니다. 한 디스패처가 일상 구역을 점유하고 다른 운영자가 동일한 대상에 일반 또는 비상 호출을 시도할 수 있습니다. 관찰된 결과는 승인된 우선순위 및 충돌 처리 정책과 일치해야 합니다.

대체 방법도 고려해야 합니다. 중앙 SIP 서버가 실패하면 대기 서버가 장치 등록을 인계받을 수 있습니다. 다중 사이트 시스템에서는 중앙 플랫폼에 대한 WAN 연결을 사용할 수 없을 때 로컬 페이지징 컨트롤러가 영향을 받은 시설 내에서 통신을 유지할 수 있습니다.

적절한 대체 설계는 운영 위험에 따라 달라집니다. 일상적인 작업장 방송은 짧은 중단을 허용할 수 있지만, 비상 지휘 센터, 산업 공장 및 운송 시설은 중복 서버, 백업 전원 및 로컬 페이지징 연속성이 필요할 수 있습니다.

디스패치 전화와 SIP 페이지징 시스템 간의 안정적인 연결은 성공적인 SIP 등록 이상에 달려 있습니다. 구역 라우팅, 자동 응답, 프로그래밍 가능 키, 오디오 우선순위 및 네트워크 품질은 완전한 운영 경로로 테스트되어야 합니다. 제어실의 경우 최종 목표는 간단합니다: 올바른 구역을 선택하고, 페이지징 경로가 준비되었는지 확인하고, 최소한의 동작으로 명확한 메시지를 전달하는 것입니다.

자주 묻는 질문

디스패치 전화가 IP-PBX 없이 SIP 스피커에 직접 연결될 수 있습니까?

두 장치 모두 피어-투-피어 SIP 통신을 지원하는 경우 직접 IP 호출이 가능할 수 있습니다. 그러나 이 구성은 라우팅, 권한, 그룹 관리 및 장애 조치가 제한됩니다. IP-PBX 또는 SIP 플랫폼이 일반적으로 제어실 및 다중 구역 페이지징 시스템에 더 적합합니다.

하나의 디스패치 전화가 여러 SIP 스피커를 동시에 호출할 수 있습니까?

예. 스피커를 페이지징 그룹에 할당하거나 플랫폼이 멀티캐스트를 통해 운영자의 오디오를 배포할 수 있습니다. 적절한 방법은 엔드포인트 수, 네트워크 설계 및 SIP 플랫폼의 기능에 따라 달라집니다.

디스패치 전화에 전용 페이지징 서버가 필요합니까?

항상 그렇지는 않습니다. 호환되는 IP-PBX는 내선 호출 및 기본 페이지징 그룹을 제공할 수 있습니다. 전용 페이지징 또는 디스패치 플랫폼은 많은 구역, 우선순위 수준, 예약 오디오, 이벤트 연동, 모니터링 또는 세부 사용자 권한이 필요한 프로젝트에 더 적합합니다.

운영자가 방송이 들렸다는 확인을 받을 수 있습니까?

SIP 시그널링은 페이지징 엔드포인트가 호출을 수락했음을 확인할 수 있지만, 사람들이 메시지를 들었음을 증명하지는 않습니다. 더 강력한 확인을 위해서는 엔드포인트 모니터링, 증폭기 오류 감지, 마이크 기반 오디오 테스트 또는 영향받은 구역의 직원으로부터의 콜백이 필요할 수 있습니다.

중앙 플랫폼에 대한 WAN 연결이 실패하면 어떻게 됩니까?

모든 호출이 중앙 서버에 의존하는 경우 페이지징이 중단될 수 있습니다. 복원력 있는 설계는 로컬 SIP 서버, 생존 가능 게이트웨이 또는 로컬 페이지징 컨트롤러를 사용하여 WAN 장애 중에도 사이트 내에서 필수 통신이 계속 가능하도록 할 수 있습니다.

모든 SIP 페이지징 장치가 비상 우선순위 재정의를 지원합니까?

아닙니다. 우선순위 동작은 SIP 플랫폼, 페이지징 엔드포인트 및 구성된 라우팅 정책에 따라 달라집니다. 호환성은 SIP 등록만으로 가정하는 대신 상호 운용성 테스트를 통해 확인해야 합니다.
