클린룸 전화기는 물리적으로 설치되고 이더넷에 연결되며 IP 주소를 할당받았음에도 제어실과 통신하지 못할 수 있습니다. 네트워크 연결은 작동하는 SIP 통신 경로의 첫 번째 계층에 불과합니다.
플랜트 내선으로 사용되려면 클린룸 엔드포인트가 IP 네트워크를 통해 SIP 플랫폼에 도달하고, 등록을 완료하고, 명확한 내선 ID를 얻고, 필요한 통화 라우팅 규칙을 따르며, 원격 전화기와 사용 가능한 음성 미디어 경로를 설정해야 합니다.
따라서 기본 관계는 다음과 같이 이해할 수 있습니다.
네트워크 연결 → SIP 등록 → 내선 ID → 통화 라우팅 → 음성 미디어 → 통신 워크플로
이러한 단계는 배포 중에 별도로 취급해야 합니다. IP 주소를 얻은 전화기가 반드시 음성 시스템에 가입한 것은 아니며, "등록됨"을 표시하는 전화기가 반드시 사용 가능한 종단 간 통화 경로를 완료한 것은 아닙니다.
엔드포인트를 연결하기 전에 시스템 경계 정의
클린룸 전화기를 구성하기 전에 기존 통신 환경을 식별해야 합니다. 엔드포인트는 이미 IP PBX, SIP 서버, 디스패치 전화기, 사무실 SIP 전화기, 네트워크 스위치 및 통신 정책을 포함할 수 있는 시스템에 추가됩니다.
첫 번째 작업은 새 클린룸 엔드포인트가 해당 아키텍처 내 어디에 위치하는지 결정하는 것입니다.
일반적인 SIP 기반 관계는 다음과 같을 수 있습니다.
클린룸 전화기 → IP 네트워크 → IP PBX → 제어실 / 유지보수 / 기타 승인된 내선
배포 전에 여러 조건을 확인해야 합니다.
기존 IP PBX 또는 SIP 서버가 필요한 엔드포인트의 등록을 허용하는지 여부;
클린룸 통신 지점에서 이더넷 연결을 사용할 수 있는지 여부;
엔드포인트가 PoE 또는 별도 전원을 사용하는지 여부;
클린룸 네트워크가 사이트의 VLAN, 라우팅 및 방화벽 정책에 따라 SIP 플랫폼에 도달할 수 있는지 여부;
기존 번호 체계 내에서 새 내선을 만들 수 있는지 여부;
클린룸 내선이 통화해야 하는 위치와 해당 내선으로 통화해야 하는 위치.
물리적 설치는 SIP 호환성과 별도로 검토해야 합니다. 단말기는 통신 플랫폼과 기술적으로 호환될 수 있지만 통제 환경을 위해 다른 장착 방식, 벽 개구부 또는 청소 배치가 필요할 수 있습니다.
마찬가지로 스테인리스 스틸 또는 밀폐된 전면 패널 자체만으로 특정 클린룸 등급, GMP 요구사항 또는 청소 절차에 대한 적합성이 입증되는 것은 아닙니다. 제품 문서와 프로젝트 사양을 함께 검토해야 합니다.
예를 들어 BT26 클린룸 IP 핸즈프리 전화기는 호환되는 IP 통신 아키텍처 내에서 SIP 엔드포인트로 사용할 수 있습니다. 특정 통제 구역에 대한 실제 적합성은 여전히 사이트의 설치 및 환경 요구사항에 비추어 평가해야 합니다.
네트워크 연결에서 SIP 등록으로
첫 번째 기술 계층은 IP 연결성입니다. 클린룸 전화기는 SIP 서버 또는 IP PBX에 대한 사용 가능한 네트워크 경로를 가져야 합니다.
시설 설계에 따라 할당된 IP 주소, 서브넷, 기본 게이트웨이, VLAN 및 통신 플랫폼에 도달하는 데 필요한 라우팅이 포함될 수 있습니다.
PoE를 사용하는 경우 네트워크 인프라는 엔드포인트와 호환되는 전원 공급 구성도 제공해야 합니다. 전화기가 로컬 전원을 사용하는 경우 제품 사양에 따라 필요한 전원을 제공해야 합니다.
이 단계에서 엔드포인트는 데이터 네트워크에 연결되어 있지만 반드시 전화 시스템에 가입한 것은 아닙니다.
IP 연결성과 SIP 등록은 서로 다른 상태입니다.
다음 단계는 SIP 관계를 구성하는 것입니다. 엔드포인트는 일반적으로 적절한 SIP 서버 또는 등록자 정보와 함께 기존 플랫폼에서 기대하는 계정, 인증 및 전송 설정이 필요합니다.
관계는 다음과 같이 단순화할 수 있습니다.

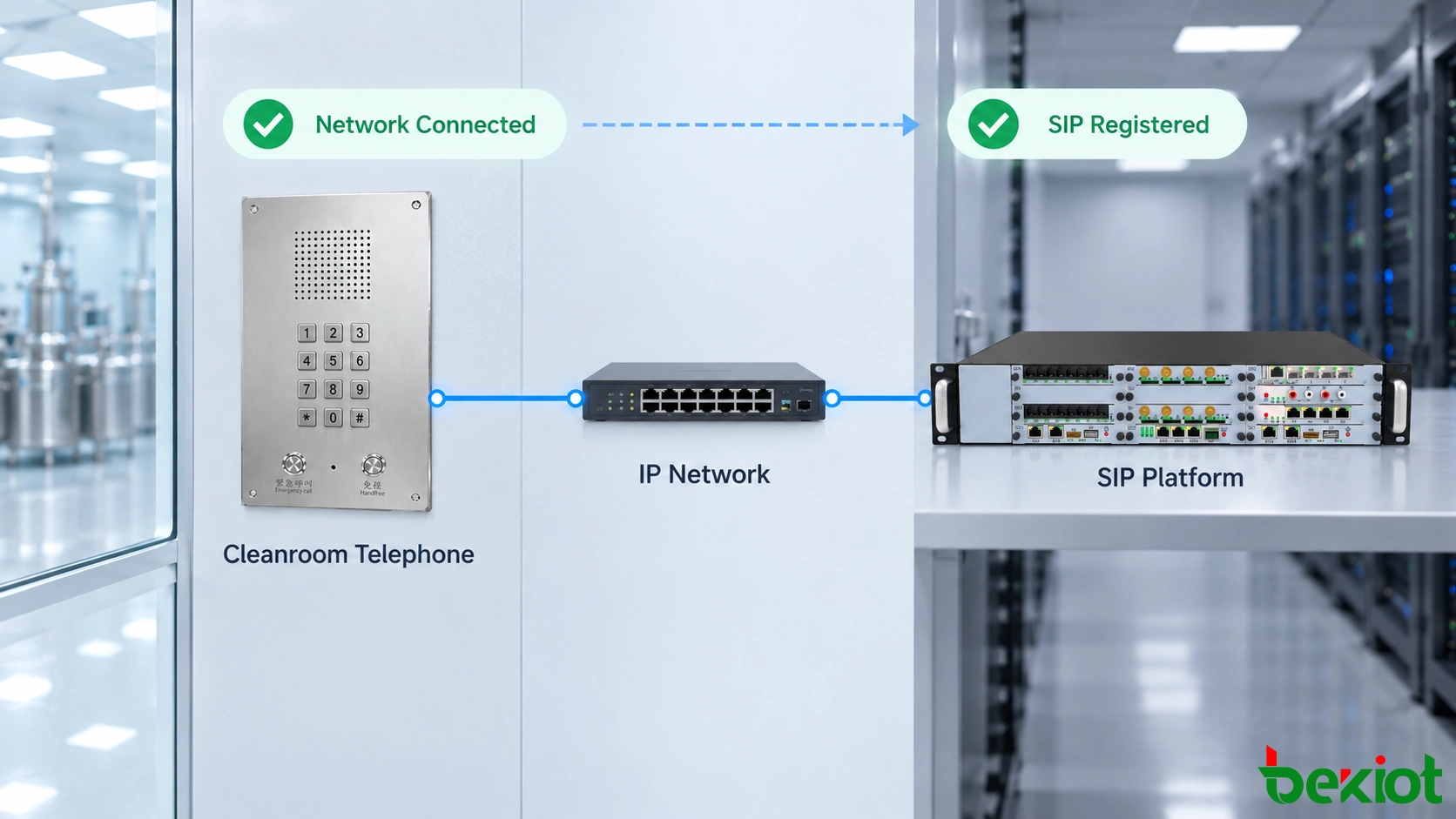

클린룸 전화기 → LAN → SIP 서버 / IP PBX
등록이 성공하면 SIP 플랫폼은 구성된 계정과 내선 ID를 통해 엔드포인트를 인식합니다.
그러나 등록은 통신 경로의 한 부분만 확인합니다. 플랫폼은 여전히 해당 내선에서 오는 통화를 어떻게 처리해야 하는지와 어떤 목적지가 해당 내선에 도달할 수 있는지 알아야 합니다.
이것이 "등록됨" 상태를 최종 시운전 결과로 간주해서는 안 되는 이유입니다.
내선 ID 및 통화 라우팅
통제된 생산 환경에서 클린룸 전화기는 종종 개별 직원이 아니라 물리적 영역을 나타냅니다. 내선 ID는 이러한 운영 모델을 반영해야 합니다.
예:
6101 — 조제실;
6102 — 충전 구역;
6103 — 실험실;
6104 — 포장 클린 구역.
이 번호는 예시일 뿐입니다. 실제 배포는 일반적으로 시설의 기존 번호 체계를 따라야 합니다.
충전 구역의 전화기가 내선 6102로 등록되어 있다고 가정합니다. 직원이 통화를 시작하면 SIP 플랫폼은 해당 등록된 ID로부터 요청을 받고 구성된 통화 라우팅 규칙을 적용합니다.
단순화된 경로는 다음과 같을 수 있습니다.
충전 구역 / 6102 → IP PBX → 통화 라우팅 → 제어실
플랫폼과 대상 단말기가 필요한 발신자 정보를 표시하도록 구성된 경우 제어실 운영자는 통화와 관련된 내선 또는 방을 식별할 수 있습니다.
따라서 내선은 두 가지 관련 목적을 수행합니다.
라우팅 ID: SIP 시스템 내 통화 처리에 참여합니다;
위치 ID: 직원이 통화를 알려진 물리적 영역과 연관시킬 수 있게 합니다.
통화 권한은 동시에 계획해야 합니다. 충전 구역 엔드포인트는 제어실, 유지보수 및 생산 감독에 도달해야 할 수 있는 반면, 다른 클린룸 지점은 미리 정의된 당직 위치만 필요로 할 수 있습니다.
반대 방향도 똑같이 중요합니다. 운영 워크플로가 양방향 통신을 요구할 때 제어실은 클린룸에 할당된 내선으로 전화할 수 있어야 합니다.
이것은 완전한 관계를 만듭니다.
클린룸 ↔ SIP 플랫폼 ↔ 제어실
올바른 라우팅과 권한 없는 성공적인 등록은 이러한 운영 관계를 제공하지 않습니다.
SIP 신호와 음성 미디어가 모두 작동해야 함
통화 신호와 음성 미디어를 동일한 네트워크 흐름인 것처럼 취급하면 SIP 배포가 더 복잡해집니다.
간단히 말하면:

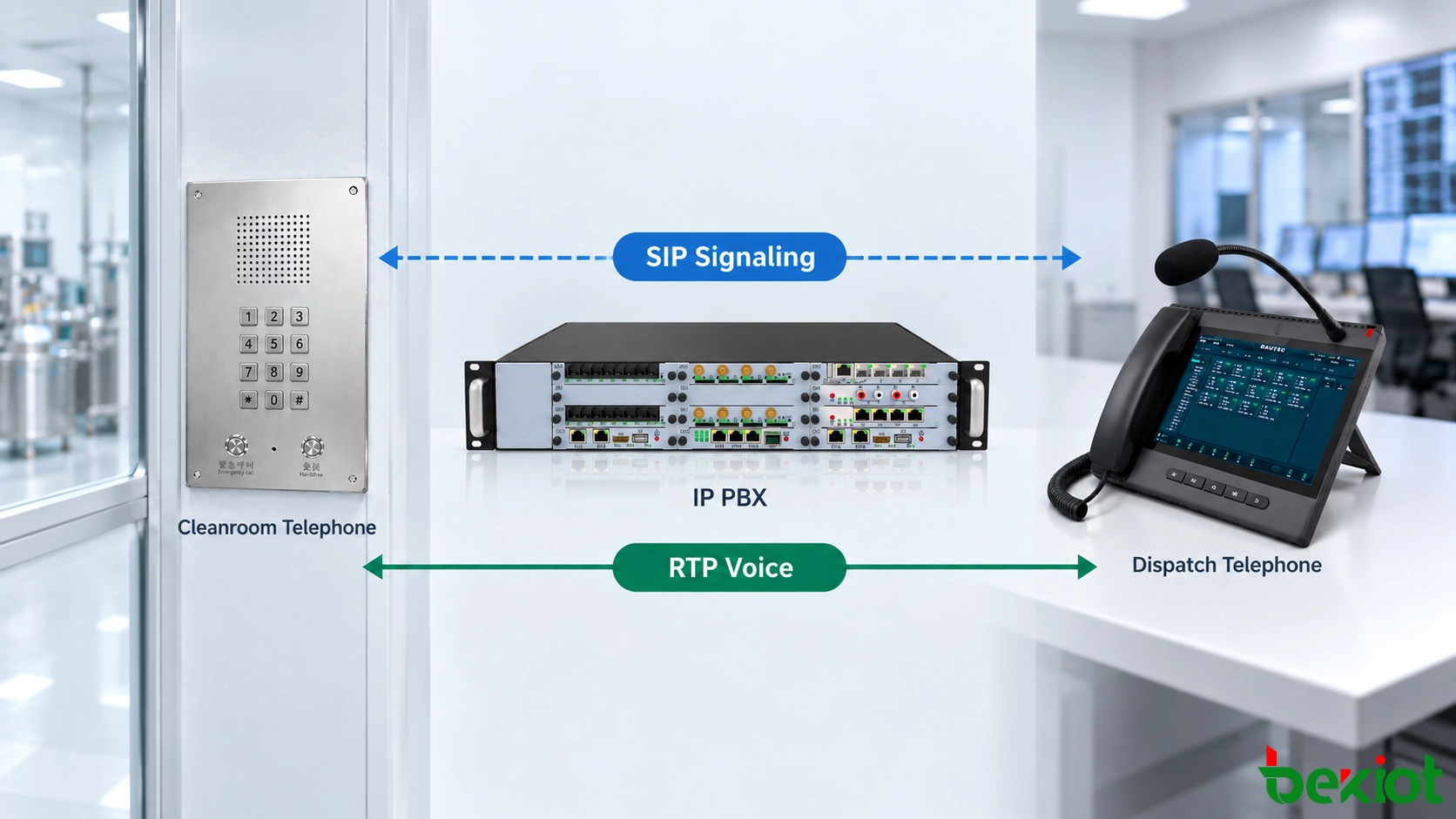

SIP는 통화를 설정하고 제어하며, RTP는 일반적으로 음성 미디어를 전달합니다.
클린룸 운영자가 제어실에 전화할 때 SIP 신호는 세션을 요청하고, 목적지를 식별하며, 벨 울림, 응답 및 종료와 같은 통화 상태를 관리하는 데 사용됩니다.
통화가 수락되면 엔드포인트는 실제 음성 대화를 위한 사용 가능한 미디어 경로도 필요합니다.
이것은 왜 여러 가지 다른 상태가 가능한지 설명합니다.
엔드포인트는 등록되었지만 필요한 목적지에 도달할 수 없음;
목적지가 울리지만 응답 후 음성이 들리지 않음;
한쪽은 다른 쪽을 들을 수 있지만 반대 방향 오디오가 작동하지 않음;
통화가 한 네트워크 세그먼트 내에서는 작동하지만 다른 세그먼트를 넘으면 실패함;
통화는 설정되지만 패킷 손실, 지연 또는 네트워크 혼잡으로 음성 품질이 영향을 받음.
이러한 상태는 실제 네트워크 및 통신 아키텍처에 따라 진단해야 합니다. 관련 영역에는 VLAN 라우팅, 방화벽 정책, NAT 동작, 미디어 포트 처리 및 코덱 협상이 포함될 수 있습니다.
코덱 호환성도 미디어 경로의 일부입니다. 클린룸 전화기, 통신 플랫폼 및 원격 엔드포인트는 필요한 통화에 사용할 수 있는 공통 음성 코덱을 지원해야 합니다.
장비와 플랫폼에 따라 G.711, G.722 또는 기타 코덱을 사용할 수 있습니다. 목표는 가능한 한 많은 코덱을 활성화하는 것이 아니라 통신 경로가 상호 지원되는 옵션을 협상할 수 있도록 하는 것입니다.
기존 통신 시스템이 TLS, SRTP 또는 기타 보안 메커니즘을 요구하는 경우 엔드포인트가 해당 정책과 호환되는지도 통합 설계의 일부로 확인해야 합니다.
공유 데이터 네트워크의 경우 음성 트래픽은 사이트의 네트워크 설계에 따라 적절한 QoS 처리가 필요할 수도 있습니다. 정확한 정책은 모든 프로젝트에 고정 QoS 값을 적용하는 것이 아니라 시설의 네트워크 아키텍처를 따라야 합니다.
엔드포인트가 플랜트 통신 워크플로에 들어가는 방식
네트워크 연결, 등록, 라우팅 및 미디어가 설정되면 클린룸 전화기는 실제 운영 워크플로에 참여할 수 있습니다.
충전 구역 작업자가 설비 이상 상태를 발견했다고 가정합니다. 작업자는 고정 클린룸 엔드포인트에서 통화를 시작합니다.
경로의 첫 번째 부분은 다음과 같습니다.

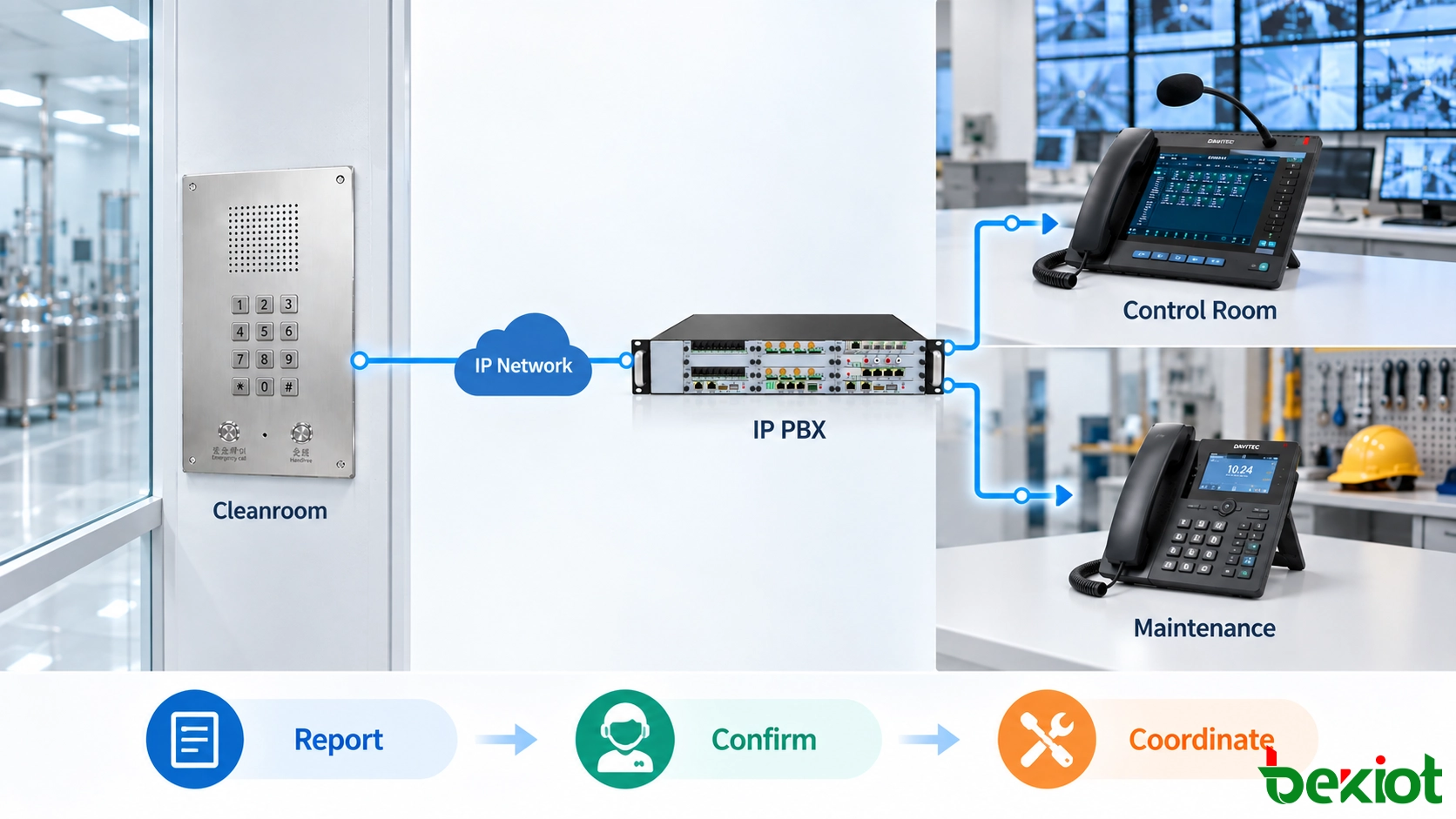

클린룸 전화기 / 6102 → IP 네트워크 → IP PBX
그런 다음 통신 플랫폼은 구성된 라우팅을 적용하고 필요한 제어실 위치에 통화를 표시합니다.
IP PBX → 제어실 디스패치 전화기
제어실 운영자가 응답한 후 두 엔드포인트는 필요한 음성 세션을 설정합니다. 클린룸 내 직원은 통제 구역을 떠나지 않고 무슨 일이 있었는지 설명할 수 있습니다.
유지보수 지원이 필요한 경우 통신 프로세스가 계속될 수 있습니다.
충전 구역 ↔ 제어실 ↔ 유지보수
정확한 처리 방식은 통신 플랫폼과 사이트의 운영 절차에 따라 달라집니다. 제어실 운영자는 다른 통화를 걸거나, 기존 통화를 전환하거나, 다른 지원 기능을 사용할 수 있습니다.
이러한 기능은 클린룸 전화기가 SIP를 사용한다는 이유만으로 가정해서는 안 됩니다. 전환, 통화 그룹, 녹음, 디스패치 기능 및 기타 서비스는 플랫폼, 엔드포인트 구성 및 계정 권한에 따라 달라집니다.
방송, 경보 통합, 출입 통제 또는 기타 비즈니스 시스템 기능에도 동일하게 적용됩니다. 기존 통신 플랫폼이 필요한 인터페이스와 기능을 제공하면 클린룸 엔드포인트는 더 광범위한 통합 워크플로에 참여할 수 있습니다. 이러한 기능은 SIP 등록으로 자동 생성되지 않습니다.
일상 운영에서 가장 중요한 관계는 여전히 간단합니다.
클린룸 ↔ 제어실 ↔ 책임 위치
통신 시스템은 정보가 양방향으로 이동할 수 있게 하여 제어실이 보고를 받을 뿐만 아니라 필요할 때 지시를 반환하거나 클린룸에 다시 연락할 수 있어야 합니다.
실제 운영 전에 전체 경로 검증
시운전은 엔드포인트가 온라인으로 보이거나 SIP 등록 성공을 표시할 때 멈추지 않고 전체 통신 경로를 테스트해야 합니다.
| 검증 항목 | 확인 내용 | 목적 |
|---|---|---|
| 네트워크 | 클린룸 엔드포인트가 필요한 SIP 플랫폼에 도달할 수 있음 | 기본 IP 연결성 확인 |
| SIP 등록 | 올바른 계정과 내선이 성공적으로 등록됨 | 엔드포인트가 음성 플랫폼에 가입했음을 확인 |
| 발신 통화 | 클린룸이 필요한 제어실 위치에 도달할 수 있음 | 기본 보고 경로 검증 |
| 회신 통화 | 제어실이 클린룸 내선으로 전화할 수 있음 | 양방향 통신 확인 |
| 발신자 ID | 예상 내선 또는 방 ID가 표시됨 | 발신 영역 식별에 도움 |
| 음성 미디어 | 양방향으로 선명한 오디오 사용 가능 | 미디어 경로가 사용 가능함을 확인 |
| 코덱 | 상호 지원되는 음성 코덱이 협상됨 | 호환 가능한 미디어 처리 확인 |
| 권한 | 내선이 프로젝트에서 요구하는 목적지에 도달함 | 의도된 통화 정책 확인 |
| 복구 | 네트워크 또는 플랫폼 복구 후 엔드포인트가 필요한 등록 상태로 돌아감 | 중단 후 동작 확인 |
| 현장 오디오 | 직원이 정상 운영 위치에서 통신할 수 있음 | 실제 클린룸 환경에서의 실용성 확인 |
현장 오디오 테스트는 핸즈프리 엔드포인트에 특히 중요합니다. SIP 통화가 기술적으로 올바르더라도 환기 소음, 기계 또는 설치 거리가 음성 명료도에 영향을 미치면 사용하기 어려울 수 있습니다.
따라서 테스트는 전화기 바로 옆에 서는 것만이 아니라 실제 운영자 위치에서 양방향을 모두 포함해야 합니다.
시스템이 예상대로 동작하지 않으면 문제 해결은 문제가 나타나는 계층을 따라야 합니다. 등록 문제는 먼저 라우팅 문제와 분리해야 하며, 벨은 울리지만 오디오가 없거나 단방향 오디오가 있는 통화는 동일한 고장으로 취급하지 말고 신호 및 미디어 경로 문제로 조사해야 합니다.
클린룸 전화기는 네트워크 연결, SIP 등록, 내선 ID, 통화 라우팅, 음성 미디어 경로 및 실제 운영 워크플로가 모두 함께 작동할 때 완전히 통합됩니다.
실제 결과는 간단해야 합니다. 클린룸 내부 직원은 올바른 위치에 도달할 수 있고, 제어실은 통화를 식별하고 회신할 수 있으며, 양측은 정상 운영 구역을 떠나지 않고 명확하게 통신할 수 있습니다.
FAQ
1. 클린룸 전화기를 기존 IP PBX에 직접 등록할 수 있습니까?
기존 플랫폼이 엔드포인트 등록을 허용하고 양측이 호환되는 SIP 인증, 전송, 네트워크 및 코덱 설정을 사용하는 경우 가능할 수 있습니다. 두 제품 모두에서 SIP를 지원한다고 해서 그 자체로 상호 운용성이 보장되는 것은 아닙니다.
2. SIP 등록이 있으면 전화기가 운영 준비가 된 것입니까?
아닙니다. 등록은 엔드포인트가 SIP 플랫폼과 필요한 관계를 설정했음을 확인합니다. 통화 라우팅, 권한, 발신자 ID, 양방향 음성 및 실제 운영 워크플로는 여전히 검증해야 합니다.
3. 각 클린룸 전화기에 자체 SIP 내선이 있어야 합니까?
전용 내선은 각 고정 통신 지점에 명확한 ID를 제공하므로 종종 유용합니다. 통제된 생산 구역에서 내선은 개별 직원이 아니라 방 또는 공정 구역을 나타낼 수 있습니다. 실제 번호 체계는 시설의 통신 설계를 따라야 합니다.
4. SIP 통화가 울리지만 오디오가 없는 이유는 무엇입니까?
SIP 신호와 음성 미디어는 통신 프로세스의 서로 다른 부분입니다. 신호 경로는 작동하지만 미디어 경로가 네트워크 라우팅, 방화벽 또는 NAT 동작, 미디어 처리 또는 코덱 협상의 영향을 받을 수 있습니다. 원인을 확인하려면 실제 시스템 구성을 점검해야 합니다.
5. 클린룸 SIP 전화기가 레거시 PBX와 통신할 수 있습니까?
기존 PBX에서 사용 가능한 인터페이스에 따라 달라집니다. 사용 가능한 SIP 인터페이스가 이미 있으면 해당 인터페이스를 통해 연결할 수 있습니다. 그렇지 않으면 PBX 인터페이스 및 프로젝트 아키텍처에 따라 적절한 게이트웨이 또는 다른 상호 연동 방식이 필요할 수 있습니다.
