산업 자동화는 더 이상 장비 제어, 생산 데이터 수집, 프로세스 시각화에 국한되지 않습니다. Industry 4.0이 계속 발전함에 따라 자동화 프로젝트는 인터넷 기술, 인공지능, 빅데이터 분석, 클라우드 플랫폼, 로봇공학, 사물인터넷, 엣지 컴퓨팅, 증강 현실, 가상 현실을 점점 더 결합하고 있습니다. 목표는 설계, 공급망 관리, 생산 공정, 안전 감독, 고객 서비스 전반에 걸쳐 제조 시스템을 더 지능적으로 만드는 것입니다.

이러한 환경에서 오디오와 비디오는 산업 자동화 소프트웨어의 중요한 부분이 되고 있습니다. 비디오는 생산 상태, 장비 운영, 안전 사건, 원격 점검에 대한 시각적 증거를 제공합니다. 오디오는 빠른 알림, 음성 상호작용, 알람 방송, 현장 조정을 제공합니다. 비디오 액세스, 스트림 처리, 음성 통신, 알람 연동이 함께 계획되면 자동화 플랫폼은 수동적 모니터링에서 능동적 운영 대응으로 전환할 수 있습니다.

자동화 프로젝트에서 시각적 액세스가 중요한 이유

산업 자동화 플랫폼은 일반적으로 생산 데이터, 장치 상태, 프로세스 값, 고장 알람, 환경 정보를 표시합니다. 이러한 데이터 포인트는 필수적이지만 숫자와 차트만으로는 현장에서 발생하는 상황을 항상 설명할 수 없습니다. 온도 경고, 진동 알람, 비정상적인 압력 값 또는 출입 이벤트가 나타나면 운영자는 종종 결정을 내리기 전에 시각적 확인이 필요합니다.

이것이 비디오 감시 통합이 많은 산업 자동화 프로젝트에서 중요한 요구 사항이 된 이유입니다. 카메라, 녹화기, 기존 비디오 플랫폼, 현장 모니터링 시스템은 실시간 시각적 맥락을 제공할 수 있습니다. 운영자는 화면에서 알람 값만 보는 대신 관련 기계, 생산 라인, 창고 구역, 복도, 탱크 구역, 유틸리티 룸 또는 야외 시설도 볼 수 있습니다.

데이터 모니터링과 비디오 프리젠테이션을 결합함으로써 시스템은 더 완전한 운영 상황을 제공할 수 있습니다. 이는 잘못된 판단을 줄이고, 사건 확인 시간을 단축하며, 원격 의사 결정의 품질을 향상시키는 데 도움이 됩니다.

기존 비디오 리소스 연결

많은 산업 현장은 자동화 소프트웨어가 업그레이드되기 전에 이미 비디오 감시 시스템을 갖추고 있습니다. 이러한 시스템에는 IP 카메라, NVR, 감시 플랫폼, 비디오 관리 시스템, 다양한 브랜드의 현장 장치가 포함될 수 있습니다. 이를 교체하는 것은 일반적으로 불필요하고 비용이 많이 듭니다. 더 나은 접근 방식은 비디오 액세스 게이트웨이 또는 미디어 통합 계층을 통해 기존 비디오 리소스를 자동화 플랫폼에 통합하는 것입니다.

실용적인 비디오 액세스 계층은 GB/T28181, RTSP, ONVIF와 같은 일반적인 산업 및 보안 프로토콜을 지원해야 합니다. 이러한 액세스 방법을 통해 자동화 플랫폼은 모든 비디오 인터페이스를 처음부터 다시 구축하지 않고도 감시 플랫폼, 녹화기, 카메라에 연결할 수 있습니다.

이점은 분명합니다. 자동화 개발자는 카메라 액세스, 스트림 호환성, 장치 검색 또는 플랫폼 상호 연결 문제를 해결하는 데 과도한 시간을 소비할 필요가 없습니다. 게이트웨이는 비디오 액세스를 처리하고, 자동화 소프트웨어는 비즈니스 로직, 프로세스 시각화, 알람 처리, 사용자 운영에 집중합니다.

다양한 단말기용 출력 형식

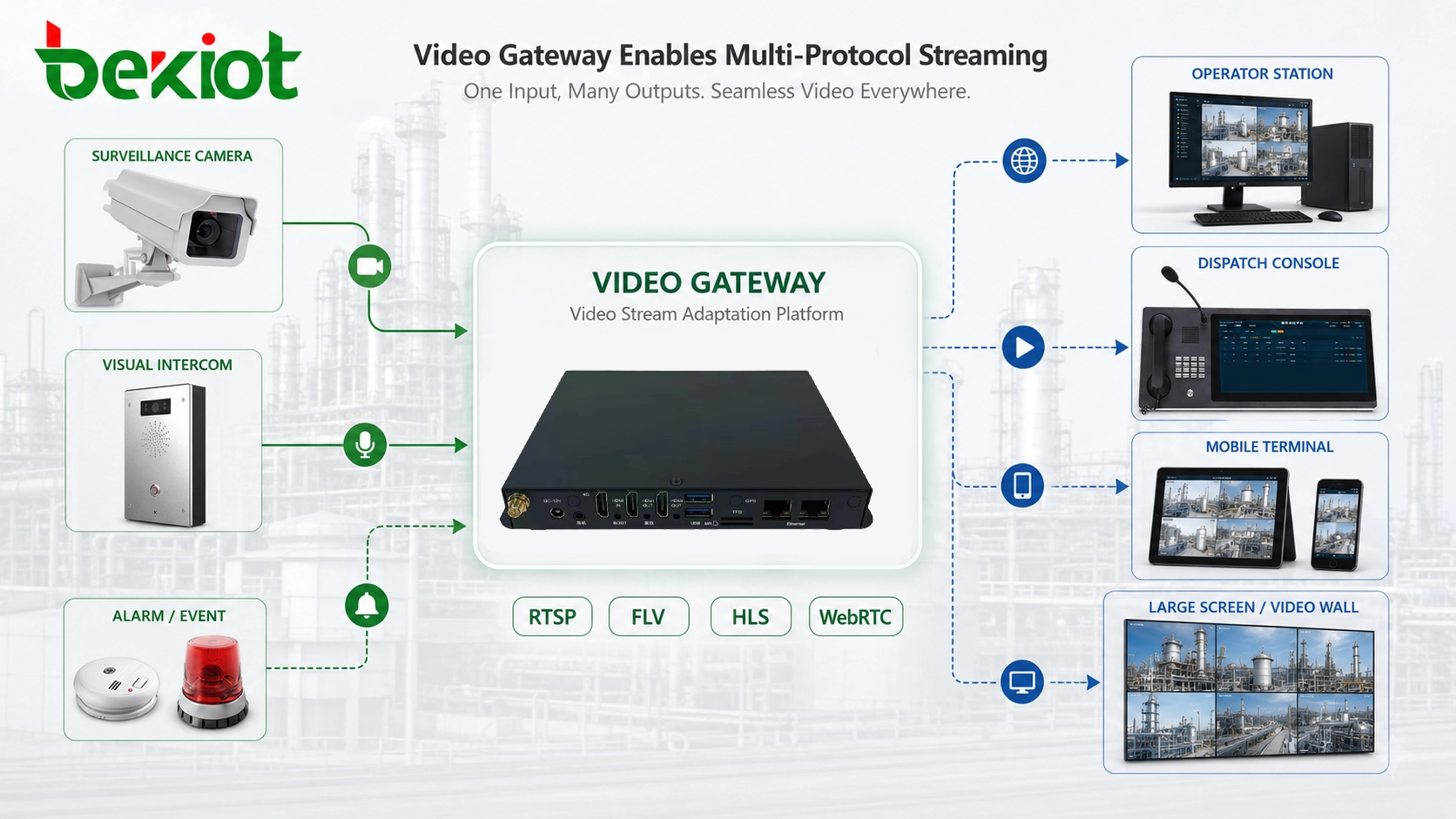

비디오 리소스가 연결된 후 다음 단계는 출력 적응입니다. 산업 자동화 프로젝트는 고정 운영자 스테이션, 관제 콘솔, 모바일 단말기, 브라우저 기반 페이지, 대형 화면, 지휘 센터 디스플레이에 비디오를 표시해야 할 수 있습니다. 이러한 단말기는 동일한 미디어 형식을 받아들이지 않을 수 있습니다.

비디오 통합 계층은 시스템 요구 사항에 따라 여러 스트림 형식을 출력할 수 있습니다. 일반적인 출력 형식에는 RTSP, FLV, HLS 또는 M3U8, WebRTC가 포함됩니다. RTSP는 시스템 간 비디오 액세스에 자주 사용됩니다. FLV와 HLS는 웹 디스플레이 및 스트리밍 배포에 유용합니다. WebRTC는 실시간 응답이 중요할 때 낮은 지연 시간의 브라우저 기반 상호작용에 적합합니다.

이러한 다중 형식 출력 기능은 하나의 비디오 소스가 다양한 애플리케이션 시나리오에 서비스를 제공할 수 있게 합니다. 제어실은 안정적인 고품질 스트림을 볼 수 있습니다. 모바일 단말기는 더 가벼운 스트림을 수신할 수 있습니다. 브라우저 페이지는 복잡한 로컬 소프트웨어 없이 비디오를 표시할 수 있습니다. 대형 화면은 지휘 및 감독을 위해 선택된 주요 이미지를 표시할 수 있습니다.

API 제어는 단순한 비디오 시청 이상을 제공합니다

기본 RTSP 풀링은 카메라 이미지를 표시할 수 있지만, 산업 자동화 프로젝트는 수동적 시청 이상의 것을 필요로 하는 경우가 많습니다. 운영자는 카메라 초점 조정, PTZ 움직임 제어, 음성 인터콤 시작, 녹화 검색, 채널 전환 또는 알람이 트리거될 때 관련 비디오 호출이 필요할 수 있습니다. 이러한 기능은 원시 비디오 스트림만이 아닌 API 기반 통합을 필요로 합니다.

API 인터페이스를 통해 자동화 플랫폼은 원래 비디오 시스템의 많은 기능을 유지하면서 이를 산업 워크플로우에 추가할 수 있습니다. 예를 들어, 장비 알람이 발생하면 플랫폼은 자동으로 관련 카메라를 열 수 있습니다. 운영자가 공정 영역을 확인할 때 시스템은 PTZ 제어를 제공할 수 있습니다. 사건 검토가 필요하면 플랫폼은 해당 기간의 녹화 비디오를 호출할 수 있습니다.

이는 비디오 통합을 단순한 카메라 임베딩보다 더 가치 있게 만듭니다. 자동화 플랫폼은 비디오를 단순한 시각적 창이 아닌 대화형 운영 리소스로 전환할 수 있습니다.

관련 제품: Becke 융합 통신 시스템

산업용 오디오, 비디오, 알람 연동, 통합 통신을 위한 Becke 융합 통신 시스템.

트랜스코딩은 다양한 시스템이 함께 작동하도록 돕습니다

산업 프로젝트에는 종종 다양한 네트워크, 다양한 단말기, 다양한 디스플레이 요구 사항이 포함됩니다. 카메라는 고해상도 스트림을 출력할 수 있지만 모바일 단말기나 웹 페이지는 원본 화질이 필요하지 않을 수 있습니다. 레거시 플랫폼은 하나의 코덱을 지원하고 최신 시스템은 다른 코덱을 선호할 수 있습니다. 여기서 트랜스코딩이 중요해집니다.

비디오 트랜스코딩은 해상도, 프레임 속도, 비트레이트, 인코딩 형식을 실시간으로 조정할 수 있습니다. 예를 들어, 고해상도 소스를 원격 액세스용으로 더 가벼운 스트림으로 변환할 수 있습니다. 높은 비트레이트 비디오를 약한 네트워크 전송용으로 줄일 수 있습니다. 코덱 형식을 대상 플랫폼의 디코딩 능력에 맞게 변경할 수 있습니다.

이러한 조정은 호환성과 시스템 안정성을 향상시킵니다. 또한 네트워크 조건이 항상 이상적이지 않을 수 있는 산업 단지, 원격 시설, 유틸리티 현장, 건설 지역, 무선 통신 환경에서 특히 대역폭 압력을 줄이는 데 도움이 됩니다.

비디오에 산업 데이터 오버레이

비디오 통합의 가장 유용한 응용 중 하나는 시각적 이미지와 산업 데이터를 결합하는 것입니다. 비디오 이미지는 IoT 데이터, 장치 상태, 프로세스 값, 알람 수준, 환경 측정값 또는 제어 정보와 오버레이될 수 있습니다. 이는 운영자에게 비디오 화면을 더 의미 있게 만듭니다.

예를 들어, 생산 라인의 카메라 뷰는 현재 장비 상태, 실행 모드, 온도 값 또는 알람 상태를 표시할 수 있습니다. 저장 구역 비디오는 액세스 상태 또는 환경 데이터를 표시할 수 있습니다. 펌프 스테이션 비디오는 압력, 유량, 고장 표시기를 표시할 수 있습니다. 이는 물리적 장면과 디지털 자동화 시스템 사이에 더 강력한 연결을 만듭니다.

데이터-비디오 오버레이는 지휘 센터, 제어실, 원격 감독 플랫폼에 특히 유용합니다. 사용자가 보고 있는 것뿐만 아니라 해당 특정 장면에서 시스템 데이터가 의미하는 바를 이해하는 데 도움이 됩니다.

알람 알림이 화면에만 의존할 수 없는 이유

많은 자동화 시스템은 장비 알람, IoT 알람, 안전 경고, 프로세스 예외, 환경 경보를 생성합니다. 그러나 일반적인 문제는 알림 방법이 항상 실용적이지 않다는 것입니다. 일부 시스템은 여전히 운영자가 화면을 보는 것에 크게 의존합니다. 이는 운영자가 워크스테이션에서 떠나 있거나, 다른 작업을 처리하거나, 시끄러운 환경에서 작업할 때 위험을 초래합니다.

전화 통화, SMS, 이메일은 일부 경우에 사용될 수 있지만 산업 현장에 항상 적합하지는 않습니다. 통화는 놓칠 수 있습니다. SMS는 지연될 수 있습니다. 이메일은 긴급 이벤트에는 종종 너무 느립니다. 많은 산업 환경에서 최전선 인력은 이미 매일 사용하는 도구를 통해 즉각적이고 직접적인 알림이 필요합니다.

이것이 오디오 알림이 비디오 통합과 함께 고려되어야 하는 이유입니다. 알람이 발생하면 시스템은 데이터와 비디오를 표시할 뿐만 아니라 올바른 오디오 채널을 통해 올바른 사람들에게 알려야 합니다.

현장 팀을 위한 무선 및 음성 알림

양방향 무전기는 여전히 공장, 플랜트, 창고, 에너지 현장, 운송 시설, 야외 산업 지역에서 널리 사용됩니다. 간단하고 직접적이며 이동식 현장 팀에 적합합니다. 이러한 이유로 무선 알림을 산업 자동화에 통합하면 응답 효율성을 크게 향상시킬 수 있습니다.

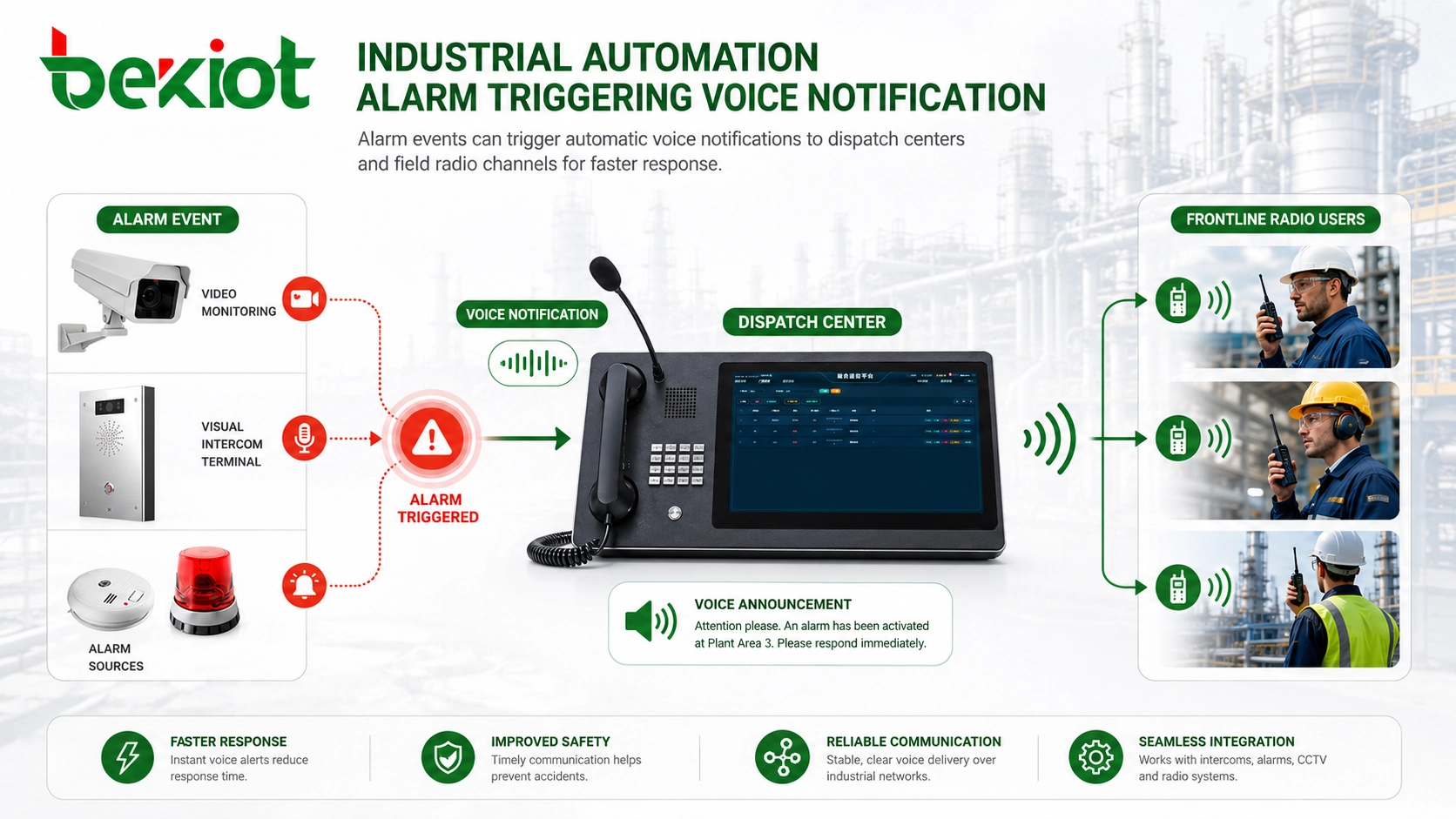

자동화 플랫폼이 장비 알람 또는 IoT 이벤트를 수신하면 자동으로 음성 메시지를 생성하고 해당 무선 채널에 방송할 수 있습니다. 동일한 알림은 관제 센터와 최전선 대응 인력에게도 전송될 수 있습니다. 이를 통해 알람이 감독자와 현장 팀 모두에게 동시에 도달할 수 있습니다.

화면 프롬프트에만 의존하는 것과 비교할 때 무선 기반 알림은 더 능동적입니다. 이벤트를 행동해야 하는 사람들에게 밀어 넣습니다. 생산 안전, 장비 유지보수, 긴급 대응, 시설 운영에서 이는 응답 지연을 줄이고 사건 처리 효율성을 향상시킬 수 있습니다.

MQTT 및 IoT 이벤트 연동

산업 자동화 프로젝트는 점점 더 IoT 데이터에 의존하고 있습니다. 센서, 컨트롤러, 엣지 장치, 모니터링 시스템, 생산 장비는 소프트웨어 플랫폼에 이벤트 정보를 게시할 수 있습니다. MQTT는 가볍고 이벤트 중심 통신에 적합하기 때문에 IoT 시나리오에서 일반적으로 사용됩니다.

오디오 및 비디오 시스템이 API 및 IoT 프로토콜 연동을 지원하면 자동화 소프트웨어는 더 풍부한 응답 로직을 구축할 수 있습니다. 센서 알람은 카메라 팝업, 비디오 녹화, 음성 방송, 무선 알림, 이벤트 로깅을 트리거할 수 있습니다. 안전 경고는 시각적 디스플레이와 오디오 리마인더를 모두 활성화할 수 있습니다. 원격 유지보수 이벤트는 관련 비디오 채널을 열고 지정된 팀에 알릴 수 있습니다.

이러한 종류의 연동은 오디오와 비디오의 역할을 바꿉니다. 더 이상 독립적인 시스템이 아닙니다. 자동화 워크플로우 내에서 능동적인 응답 리소스가 됩니다.

일반적인 시스템 아키텍처

실용적인 산업용 오디오-비디오 통합 아키텍처는 일반적으로 5개 계층으로 구성됩니다. 첫 번째 계층은 현장 장치 계층으로, 카메라, 녹화기, 센서, PLC 관련 데이터 포인트, IoT 장치, 무전기, 인터콤 단말기, 알람 소스를 포함합니다. 두 번째 계층은 네트워크 계층으로, 산업용 이더넷, VLAN, 무선 링크, 사설 네트워크, VPN, 엣지 액세스를 포함합니다.

세 번째 계층은 게이트웨이 및 미디어 처리 계층입니다. 이 계층은 비디오 액세스, 프로토콜 변환, 스트림 출력, 트랜스코딩, 음성 상호연결, 무선 액세스, 알람 트리거 오디오 재생을 처리합니다. 네 번째 계층은 자동화 소프트웨어 계층으로, SCADA, MES, IoT 플랫폼, 관제 시스템 또는 맞춤형 산업 애플리케이션이 비즈니스 로직과 시각화를 관리합니다.

다섯 번째 계층은 사용자 애플리케이션 계층입니다. 운영자, 관제사, 유지보수 팀, 관리자, 모바일 사용자는 워크스테이션, 관제 콘솔, 대형 화면, 모바일 단말기 또는 무선 채널을 통해 비디오에 액세스하고, 알람을 수신하고, 음성으로 통신하고, 조치를 조정합니다.

이 접근 방식이 가치를 제공하는 곳

이 솔루션은 제조 공장, 산업 단지, 창고, 물류 센터, 에너지 스테이션, 유틸리티 시설, 광산, 항구, 터널, 수처리 공장, 화학 현장, 교통 인프라에 적합합니다. 이러한 환경은 일반적으로 데이터 시스템과 현장 운영 팀을 모두 갖추고 있으므로 시각적 확인과 빠른 음성 알림이 모두 중요합니다.

제조업에서 비디오는 라인 상태와 안전 조건을 확인하는 데 도움이 될 수 있습니다. 물류에서는 창고 모니터링 및 차량 구역 감독을 지원할 수 있습니다. 에너지 및 유틸리티 현장에서는 원격 점검 및 사건 확인을 지원할 수 있습니다. 산업 단지에서는 보안, 유지보수, 자산 관리, 긴급 대응 팀을 연결할 수 있습니다.

공통 목표는 시스템 격리를 줄이는 것입니다. 비디오 감시, 자동화 데이터, 알람, 음성 통신, 무선 알림은 별개의 섬으로 실행되어서는 안 됩니다. 하나의 운영 대응 체인의 일부로서 함께 작동해야 합니다.

개발자용 구현 체크리스트

개발 전에 프로젝트 팀은 카메라 프로토콜, 녹화기 액세스 방법, 플랫폼 인터페이스, 필요한 출력 형식, 디스플레이 단말기를 포함한 모든 비디오 소스를 확인해야 합니다. 또한 PTZ, 초점 조정, 인터콤, 녹화 검색, 카메라 제어 기능이 필요한지도 확인해야 합니다.

오디오 통합의 경우 팀은 알람 범주, 알림 규칙, 음성 템플릿, 무선 채널, 관제 센터 동작, 에스컬레이션 로직을 정의해야 합니다. 모든 알람을 방송할 필요는 없습니다. 시스템은 정보 프롬프트, 유지보수 경고, 안전 알람, 긴급 이벤트를 구분해야 합니다.

네트워크 계획도 중요합니다. 비디오 스트림은 대역폭을 소비하는 반면 오디오 알림은 신뢰성과 낮은 지연 시간을 요구합니다. 개발자는 납품 전에 스트림 안정성, 지연 시간, 브라우저 재생, 단말기 호환성, API 응답, 알람 트리거 타이밍, 약한 네트워크 동작을 테스트해야 합니다.

피해야 할 일반적인 실수

한 가지 일반적인 실수는 비디오 통합을 단순한 카메라 미리보기 기능으로 취급하는 것입니다. 산업 자동화에서 비디오는 알람 이벤트, 장치 상태, 프로세스 데이터, 녹화 검색, 운영자 조치와 연결되어야 합니다. 그렇지 않으면 비즈니스 워크플로우에서 분리된 상태로 남게 됩니다.

또 다른 실수는 오디오 알림을 무시하는 것입니다. 시스템은 화면에 알람을 명확하게 표시할 수 있지만 현장 팀은 제때 보지 못할 수 있습니다. 산업 현장에서는 음성 방송, 무선 알림, 관제 통신이 수동적 시각 경보보다 더 실용적인 경우가 많습니다.

세 번째 실수는 모든 인터페이스를 처음부터 개발하는 것입니다. 전용 게이트웨이 및 미디어 처리 장비를 사용하면 개발 위험을 줄이고 통합 시간을 단축하며 시스템 유지보수를 용이하게 할 수 있습니다. 복잡한 오디오-비디오 작업은 가능할 때마다 전문 시스템 구성 요소에 의해 처리되어야 합니다.

최종 검토

오디오와 비디오 통합은 산업 자동화 개발의 중요한 부분이 되고 있습니다. 비디오 액세스를 통해 운영자는 현장 조건을 확인할 수 있습니다. RTSP, FLV, HLS, WebRTC와 같은 스트림 출력 형식을 통해 다양한 단말기가 비디오를 표시할 수 있습니다. API 제어는 PTZ, 초점 조정, 음성 인터콤, 녹화 검색과 같은 기능을 자동화 플랫폼 내에서 사용 가능하게 유지합니다.

동시에 오디오 알림은 실용적인 현장 문제를 해결합니다. 장비 알람이나 IoT 이벤트가 발생하면 시스템은 음성 방송, 무선 채널 또는 통합 통신 도구를 통해 관제사와 최전선 작업자에게 적극적으로 알려야 합니다. MQTT와 API 연동은 이러한 조치를 더 넓은 산업 소프트웨어 워크플로우와 연결할 수 있습니다.

높은 수준의 산업 자동화 프로젝트의 경우 최선의 접근 방식은 소프트웨어 개발자가 모든 오디오-비디오 문제를 수동으로 해결하도록 강요하는 것이 아닙니다. 잘 계획된 게이트웨이와 융합 통신 아키텍처는 프로젝트 위험을 줄이고 개발 효율성을 향상시키며 비디오, 오디오, 알람, IoT 데이터를 조정된 운영 대응 시스템으로 전환할 수 있습니다.

자주 묻는 질문

기존 카메라를 산업 자동화 플랫폼에서 사용할 수 있나요?

네. 기존 카메라, 녹화기, 감시 플랫폼은 GB/T28181, RTSP, ONVIF와 같은 표준 액세스 방법을 지원하는 경우 통합할 수 있는 경우가 많습니다.

RTSP 스트림만 풀링하는 것보다 API 통합이 더 나은 이유는 무엇인가요?

RTSP 풀링은 주로 비디오 시청을 제공합니다. API 통합은 PTZ 제어, 초점 조정, 음성 인터콤, 녹화 검색, 채널 전환, 알람 연동도 지원할 수 있습니다.

브라우저 디스플레이에 가장 적합한 비디오 출력 형식은 무엇인가요?

HLS, FLV, WebRTC는 브라우저 기반 디스플레이에 일반적으로 사용됩니다. 최선의 선택은 지연 시간 요구 사항, 브라우저 호환성, 네트워크 조건, 플랫폼 아키텍처에 따라 달라집니다.

알람이 현장 작업자에게 더 빠르게 도달하려면 어떻게 해야 하나요?

알람은 자동 음성 안내, 관제 알림 또는 무선 채널 방송을 트리거할 수 있습니다. 이는 화면 프롬프트, SMS, 이메일에만 의존하는 것보다 더 효과적인 경우가 많습니다.

MQTT는 오디오-비디오 연동에 유용한가요?

네. MQTT는 자동화 워크플로우 내에서 비디오 팝업, 음성 방송, 녹화 작업, 무선 알림, 알람 로그를 트리거하는 IoT 이벤트 메시지를 전달할 수 있습니다.
