IntroductionOverviewThis가이드는 보안 기능을 구성하는 방법을 설명합니다.
이 가이드는 당사의 출입 통제 및 인터콤 제품의 보안 기능을 구성하는 방법을 설명합니다.
출입 통제, 인터콤 및 기타 산업별 단말기.
① 출입 통제 장치 1대(이 가이드에서는 Bi64를 예로 사용), PoE 스위치 또는 DC 전원 공급 장치로 전원 공급.
② 동일한 스위치에 연결된 구성 PC 1대, 실내기와의 네트워크 연결이 확인되어야 함.

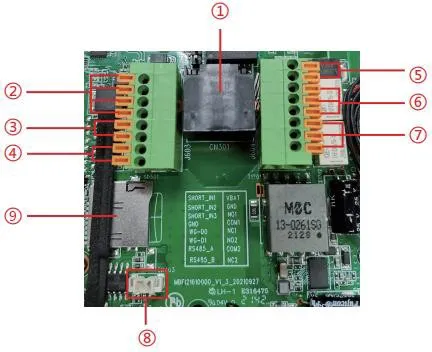

장치의 후면 커버를 제거하여 전원 입력, 전자 잠금 제어 및 관련 연결에 사용되는 단자대에 액세스합니다. 아래와 같습니다.
| 번호 | 설명 |
| ① | 이더넷 포트: 표준 RJ45, 10/100 Mbps 적응형, Cat5 또는 Cat5e 케이블 권장. |
| ② | 스위치, 적외선 센서, 도어 접점, 진동 센서 및 기타 입력 장치를 위한 3개의 건식 접점 입력 감지 포트. |
| ③ | Wiegand 인터페이스. Wiegand In은 외부 카드 리더기에 사용되며, Wiegand Out은 출입 통제 컨트롤러 및 관련 장치에 연결할 수 있습니다. |
| ④ | RS485 인터페이스. |
| ⑤ | 전원 입력: 12V/1A, 상단 단자 양극, 하단 단자 음극. |
| ⑥、⑦ | 전자 잠금, 경보 장치 및 기타 제어 장비를 위한 2개의 건식 접점 출력 제어 포트. |
| ⑧ | 청각 보조 장비용 Line Out 인터페이스. |
| ⑨ | TF 카드 슬롯, 최대 128GB 지원, 스냅샷 및 오디오 파일 저장에 사용. |
1. 건식 접점 입력 포트:
입력 포트는 도어 접점, 적외선 감지기, 진동 센서 또는 비상 버튼에 연결하여 사전 설정된 동작을 트리거할 수 있습니다.
1) 메시지로 서버에 이벤트 보고.
사용자는 호환되는 전화기에서 장치로 SMS 스타일 메시지를 보낼 수 있습니다.
메시지 형식: ALERT=[메시지]
예: 기본 구성에서 ALERT=OUT1_SOS를 보낼 수 있습니다.
2) 건식 접점 입력 동작.
입력 포트에 연결된 외부 장치는 다음 모드 중 하나로 이벤트를 트리거할 수 있습니다:
하이 레벨 트리거(개방 회로 트리거)
로우 레벨 트리거(폐쇄 회로 트리거)
2. 건식 접점 출력 포트:
출력 포트는 전자 잠금, 경고등, 카메라 경보 입력 등에 연결하여 사전 설정된 동작을 트리거할 수 있습니다.
1) 서버로부터 출력 제어 메시지를 수신하고 출력 포트를 트리거.
웹 페이지에서 원격 SMS 트리거를 활성화합니다. 장치가 ALERT=[메시지] 형식의 메시지를 수신하면 출력 동작이 트리거됩니다.
2) 출력 포트를 입력 포트에 연결.
웹 페이지에서 입력 트리거를 활성화하면 선택한 논리 입력이 해당 출력을 활성화할 수 있습니다.
3) 원격 DTMF 명령을 수신하고 검증 후 출력 트리거.
웹 페이지에서 원격 DTMF 트리거를 활성화합니다. 표시된 예에서 기본 트리거 코드는 1234입니다. 장치와 전화기 간 통화 중 1234를 입력하면 출력 포트 상태가 변경됩니다. DTMF 코드 뒤에 #을 누르면 출력이 즉시 트리거됩니다.
4) 출력을 통화 상태 이벤트에 연결.
통화 상태를 선택하면 해당 상태가 시작될 때 장치가 경보를 시작하고 상태가 종료되면 자동으로 경보를 중지합니다.
| 보안 설정 | |
| 매개변수 | 설명 |
| 기본 설정 | |
| 벨소리 지속 시간 | 경보 벨소리의 지속 시간. |
| 서버 주소 |
원격 응답 서버 주소를 구성합니다(원격 응답 서버 및 경보 트리거 서버 포함). 입력 포트가 트리거되면 장치는 다음과 유사한 형식으로 서버에 메시지를 보냅니다: Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
| 메시지 | 서버에 업로드할 때 추가되는 사용자 정의 정보. |

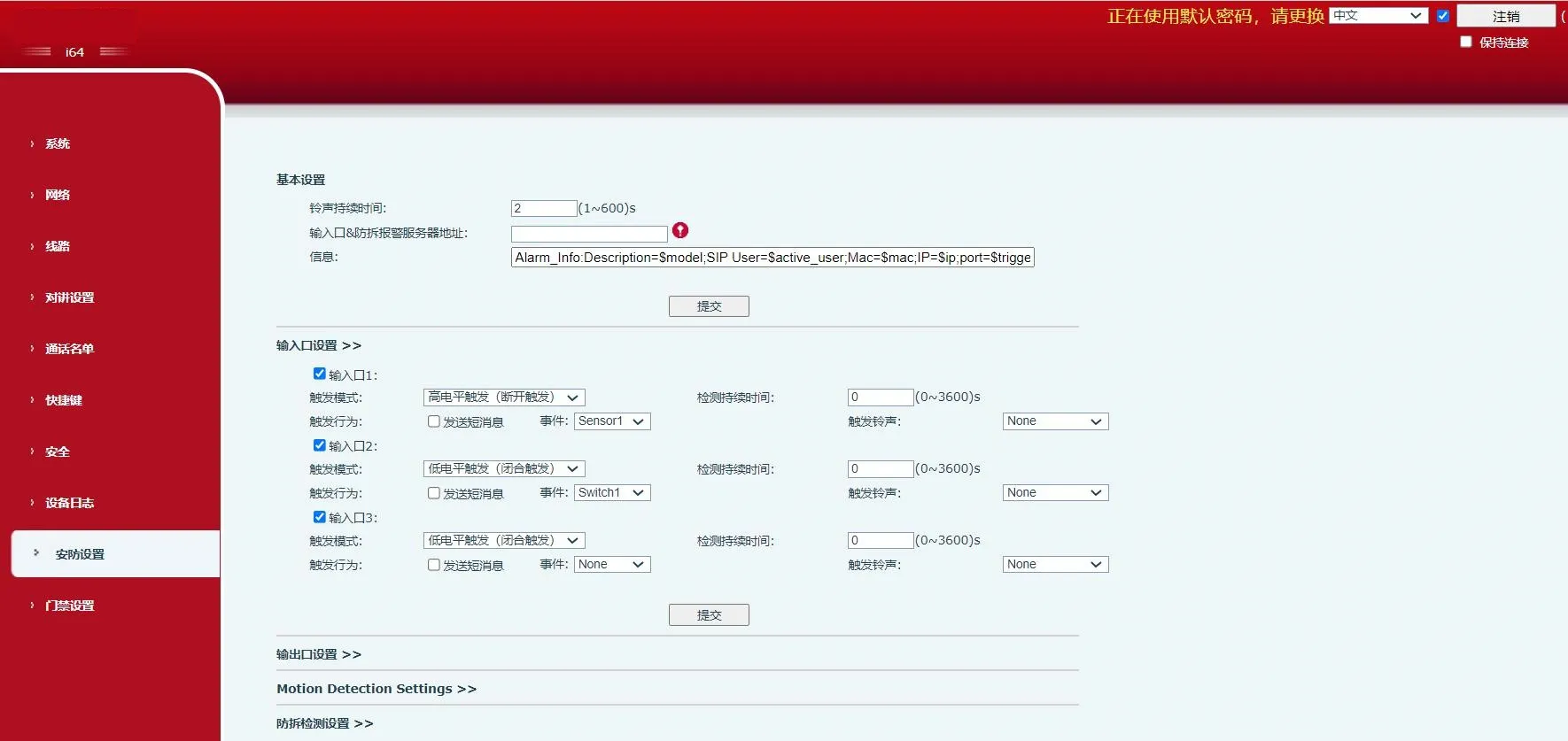

| 입력 포트 설정 | |
| 입력 포트 | 입력 포트를 활성화 또는 비활성화합니다. |
| 트리거 모드 | 로우 레벨 트리거(폐쇄 트리거)를 선택하면 장치는 입력 포트에서 폐쇄된 로우 레벨 상태를 감지합니다. |
| 하이 레벨 트리거(개방 트리거)를 선택하면 장치는 입력 포트에서 개방된 하이 레벨 상태를 감지합니다. | |
| 감지 지속 시간 | 트리거 조건이 유효한 것으로 간주되기 전에 지속되어야 하는 시간을 설정합니다. |
|
트리거 동작: 메시지 보내기 | 입력 포트에서 서버로의 메시지 보고를 활성화 또는 비활성화합니다. |
| 이벤트 | 입력 트리거와 관련된 이벤트를 정의합니다(도어 접점, 스위치, DSS 키 등). |
| 트리거 벨소리 | 벨소리 선택을 지원합니다. |

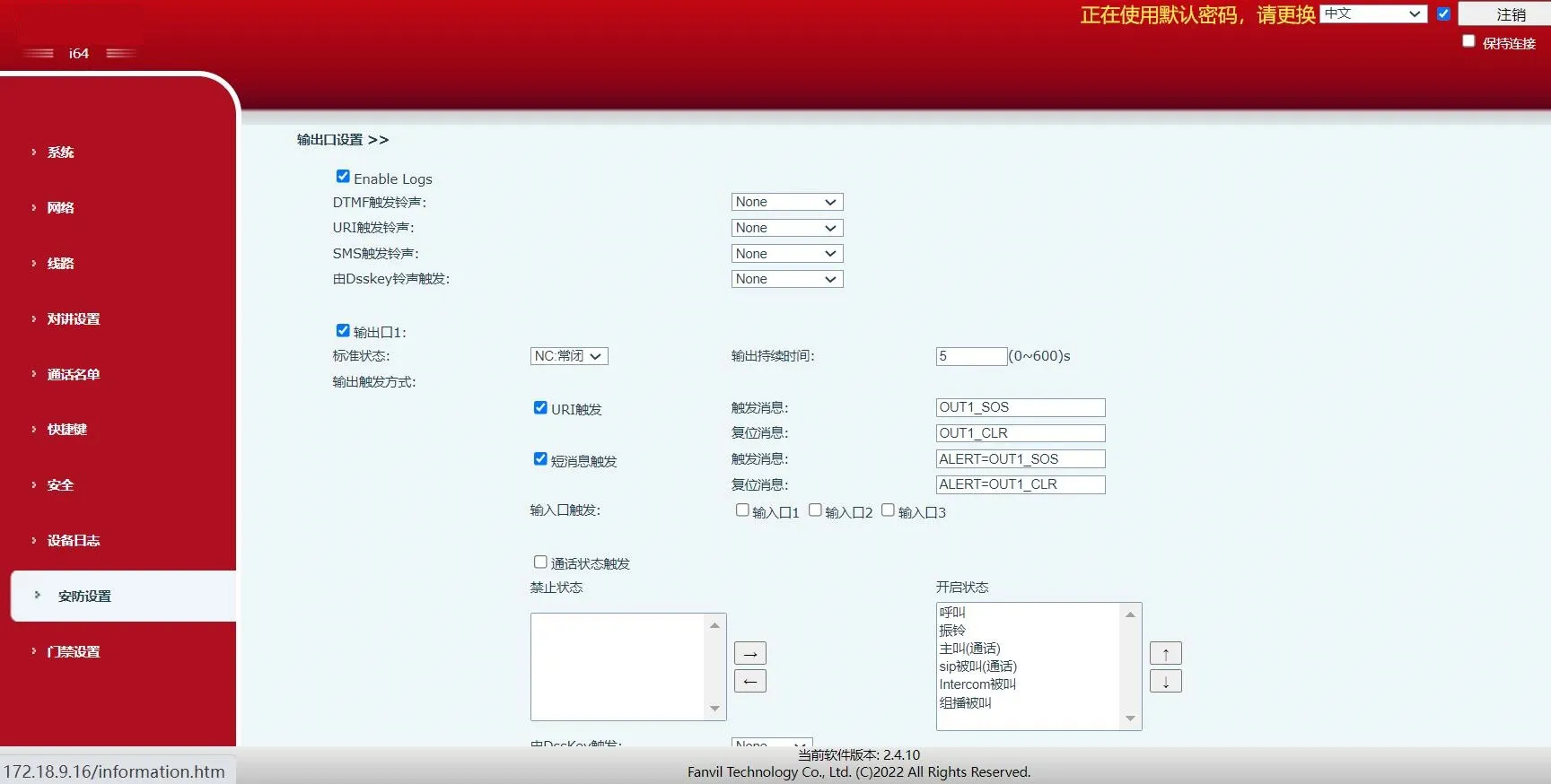

| 출력 포트 설정 | |
| 로그 활성화 | 로그 기록을 활성화 또는 비활성화합니다. |
| DTMF 트리거 벨소리 | 벨소리 선택을 지원합니다. |
| URI 트리거 벨소리 | 벨소리 선택을 지원합니다. |
| SMS 트리거 벨소리 | 벨소리 선택을 지원합니다. |
| DSS 키 트리거 벨소리 | 벨소리 선택을 지원합니다. |
| 출력 포트 | 출력 포트를 활성화 또는 비활성화합니다. |
| 기본 상태 | 로우 레벨(NO: 열림)을 선택하면 트리거 조건이 충족될 때 NO 포트가 열립니다. |
| 하이 레벨(NC: 닫힘)을 선택하면 트리거 조건이 충족될 때 NC 포트가 닫힙니다. | |
| 출력 지속 시간 | 출력 상태 변경의 지속 시간. 기본값은 5초입니다. |
| 입력 포트 트리거 | 선택한 입력 포트가 트리거 조건을 충족하면 출력 포트가 출력 지속 시간에 정의된 기간 동안 활성화됩니다. |
| DTMF 트리거 | 원격 장치에서 DTMF 코드를 수신하고 코드가 올바르면 해당 출력 포트를 트리거합니다. |
| DTMF 트리거 코드 | 통화 중 터미널은 원격 장치로부터 DTMF 코드를 수신합니다. 코드가 올바르면 해당 출력 포트가 트리거됩니다. 기본값은 1234입니다. | |
| DTMF 리셋 코드 | 통화 중 터미널은 원격 장치로부터 DTMF 코드를 수신합니다. 코드가 올바르면 해당 출력 포트가 리셋됩니다. 기본값은 4321입니다. | |
| 리셋 모드 | 지속 시간 기준 | 출력 상태 변경은 출력 지속 시간에 의해 제어됩니다. |
| 통화 상태 기준 | 출력은 통화 상태에 의해 제어되며 통화 상태가 종료되면 기본 상태로 돌아갑니다. | |
| URI 트리거 |
URI 기반 트리거를 활성화 또는 비활성화합니다. 원격 장치 또는 서버에서 유효한 명령이 전송되면 해당 출력 포트가 트리거되거나 리셋됩니다. | |
| 트리거 메시지 | 출력 포트가 트리거된 후 전송되는 메시지. | |
| 리셋 메시지 | 출력 포트가 리셋된 후 전송되는 메시지. | |
| SMS 트리거 |
SMS 기반 트리거를 활성화 또는 비활성화합니다. 원격 장치 또는 서버가 ALERT=[명령]을 보내고 명령이 올바르면 해당 출력 포트가 트리거되거나 리셋됩니다. | |
| 트리거 메시지 | 출력 포트가 트리거된 후 전송되는 메시지. | |
| 리셋 메시지 | 출력 포트가 리셋된 후 전송되는 메시지. | |
| 입력 포트 트리거 | 현재 출력 포트를 트리거하는 데 사용할 수 있는 입력 포트를 선택합니다. | |
| 통화 상태 트리거 |
통화 상태에 따른 지속적인 출력 동작을 정의합니다. 트리거 조건의 예: 1. 통화 중 2. 벨 울림 3. 발신 중 | |
| DSS 키 트리거 | DSS 키를 사용하여 출력을 트리거합니다. | |
| 통화 종료 시 트리거 | 통화가 끊긴 후 출력을 트리거합니다. | |
| 통화 종료 지연 | 통화 종료 트리거가 활성화되기 전의 지연 시간. 기본값은 5초입니다. | |
| 모션 감지 설정 | ||
| 모션 감지 경보 | 모션 감지를 활성화 또는 비활성화합니다. | |
| 트리거 지속 시간 | 트리거 지연 시간을 설정합니다. 기본값은 3초, 범위는 0~3600초입니다. | |
| 트리거 벨소리 | 벨소리 선택을 지원합니다. | |
|
트리거 동작: 메시지 보내기 | 모션 감지 경보가 트리거될 때 서버로 메시지 전송을 활성화 또는 비활성화합니다. | |
| 기능 키 | dsskey1 또는 dsskey2로 설정하면 DSS 키를 눌러 통화를 트리거합니다. 기본값은 none입니다. |

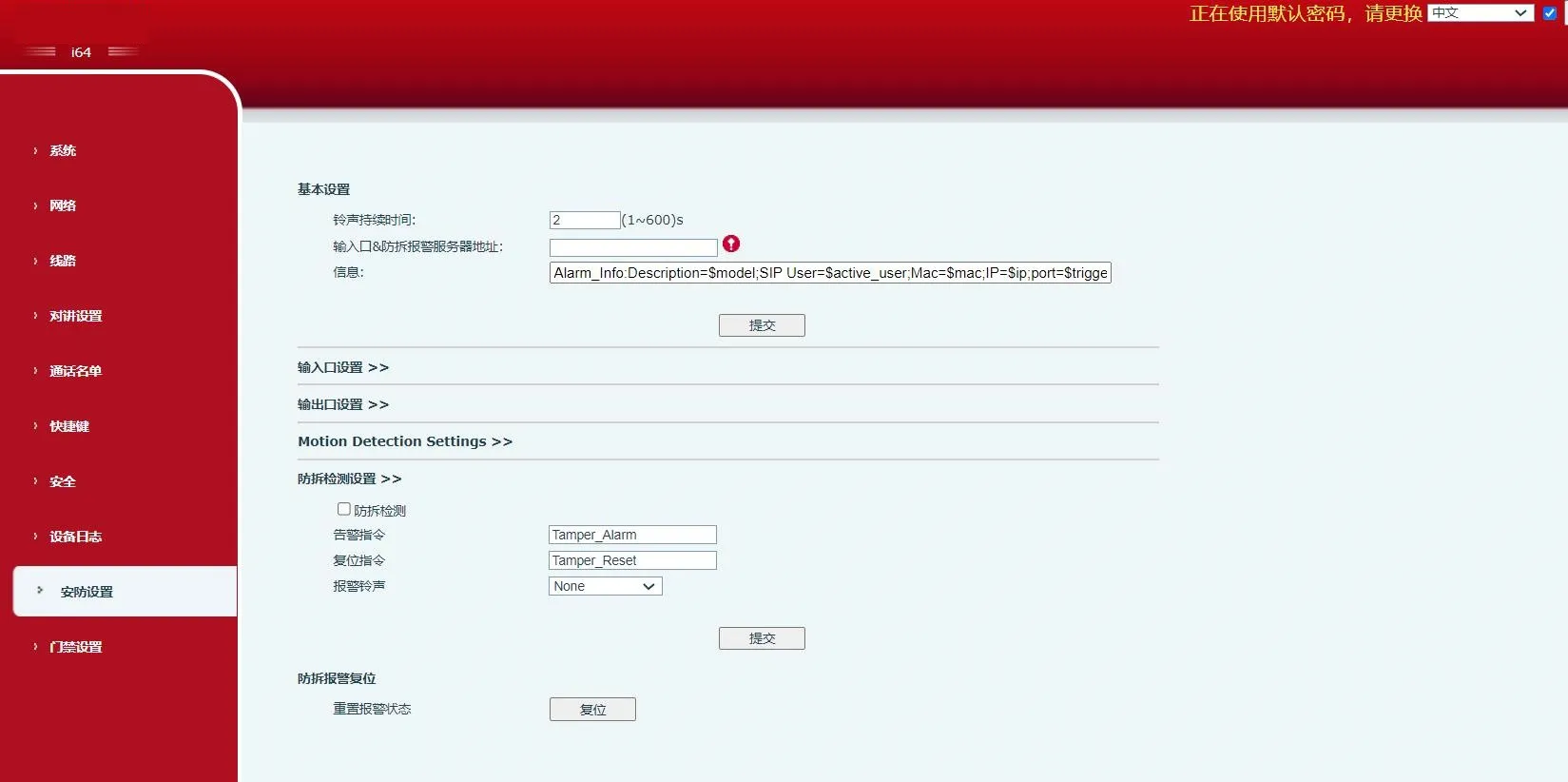

| 템퍼 감지 설정 | |
| 템퍼 감지 | 템퍼 감지를 활성화 또는 비활성화합니다. 터미널이 강제로 제거되면 템퍼 경보가 트리거되고 구성된 경보 벨소리가 계속 재생됩니다. |
| 경보 명령 | 경보가 트리거되면 터미널은 구성된 경보 명령을 서버로 보냅니다. |
| 리셋 명령 | 경보 벨소리를 중지하려면 원격 장치에서 터미널로 메시지를 보낼 수 있습니다. 메시지 내용이 리셋 명령에 구성된 값과 일치하면 터미널은 경보 벨소리 재생을 중지합니다. |
| 경보 벨소리 | 경보에 사용되는 벨소리를 정의합니다. |
| 템퍼 경보 리셋 | |
| 경보 상태 리셋 | 경보 재생을 중지하고 활성 경보 상태를 지웁니다. |
