소개

개요

중급 및 고급 비디오 전화기는 특정 IP 카메라의 RTSP URL에 액세스하여 라이브 비디오를 전화기 화면에 직접 표시할 수 있습니다.

대상 독자

이 문서는 호환되는 전화기에서 RTSP 비디오 스트림을 통합하고 보아야 하는 사용자를 위해 작성되었습니다.

적용 모델

적용 제품: 비디오 전화기. 적용 펌웨어 버전: 해당 모델에서 지원하는 모든 버전.

필요한 도구

① 스위치에 연결되고 IP 주소를 자동으로 얻을 수 있는两台 BX6U 전화기.
② 동일한 스위치에 연결되고 전화기에 대한 네트워크 액세스 권한이 있는 구성 PC 1대.

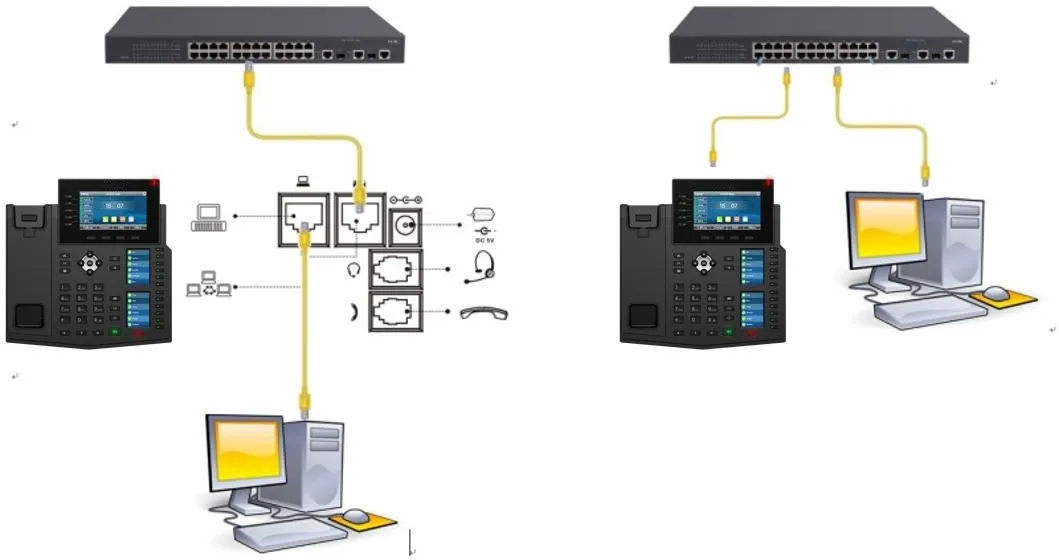

PC와 전화기 연결 다이어그램

해결 방법

이 예제에서는 Hikvision IP 카메라를 사용합니다.

카메라 백엔드에서 해당 스트림 정보 확인

먼저 카메라 백엔드에 로그인하여 사용 가능한 스트림 정보를 확인합니다. 대부분의 경우 메인 스트림과 서브 스트림이 동시에 활성화됩니다. 전화기가 지원하는 비디오 해상도에 따라 적절한 스트림을 선택합니다.

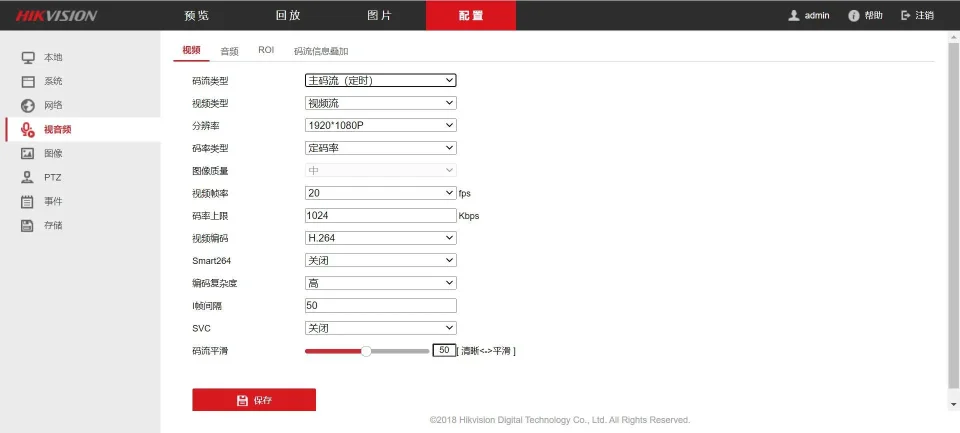

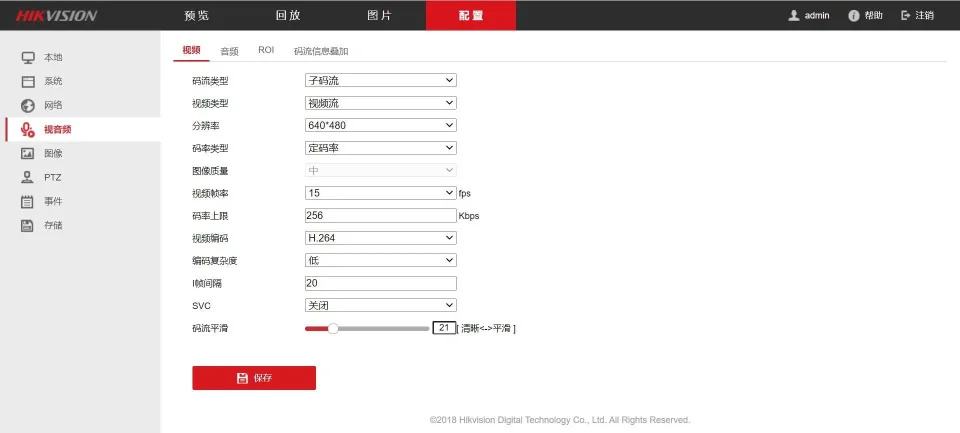

카메라 메인 스트림 확인 카메라 서브 스트림 확인

RTSP URL 확인

메인 스트림 URL: rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream
서브 스트림 URL: rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream

VLC로 RTSP 스트림이 제대로 작동하는지 테스트

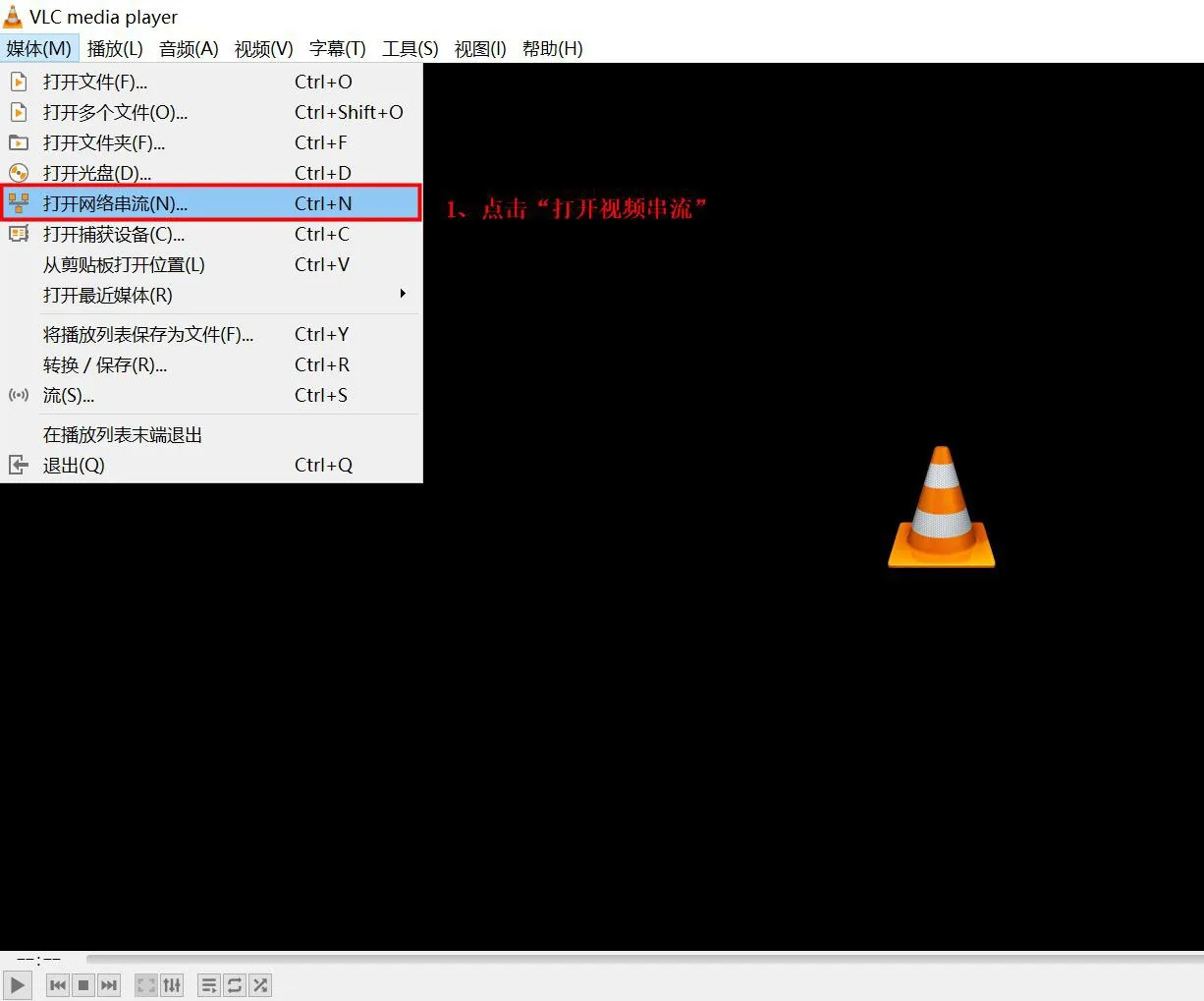

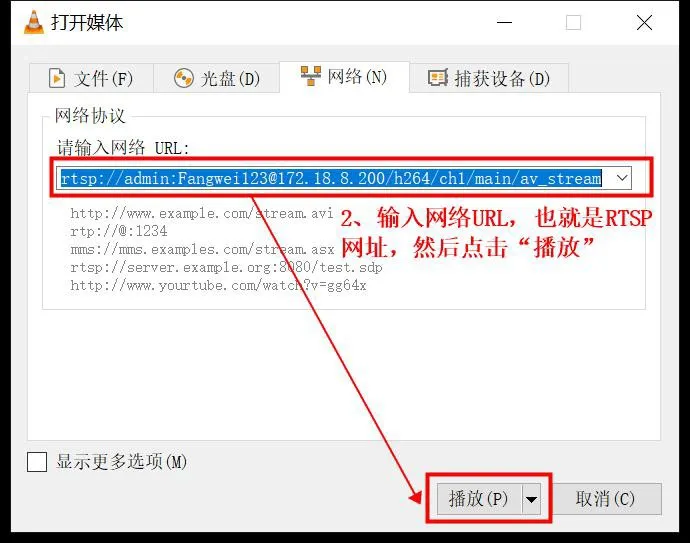

“네트워크 스트림 열기”를 클릭하고 RTSP 주소인 네트워크 URL을 입력한 다음 “재생”을 클릭하여 비디오 스트림이 정상적으로 표시되는지 확인합니다.

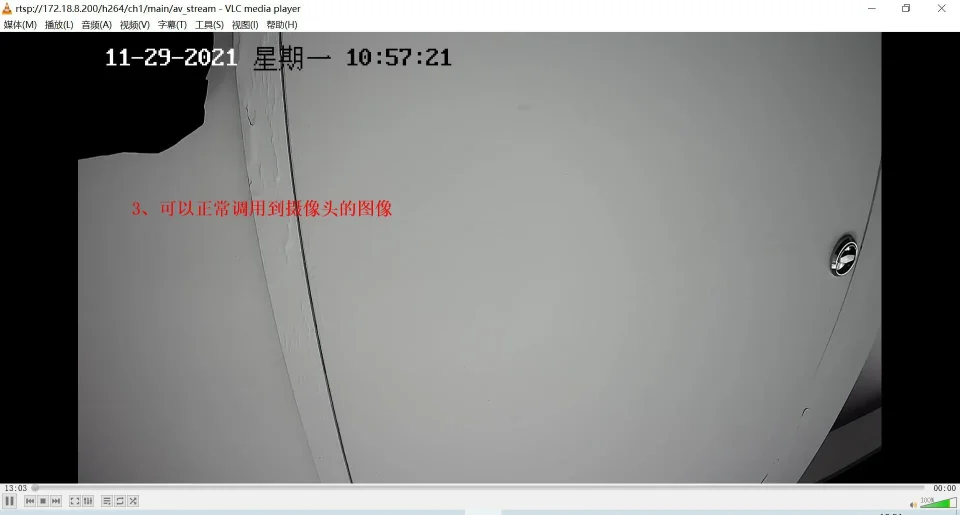

비디오 재생

전화기 DSS 키를 카메라 RTSP URL로 설정

DSS 키를 구성하고 키 유형을 “URL”로 설정합니다. 해당 RTSP URL을 값 필드에 입력한 다음 ”제출”을 클릭합니다. 그런 다음 DSS 키를 눌러 카메라 스트림을 직접 열 수 있습니다. URL에 스트림 경로가 포함되어 있으므로 지원 해상도가 높은 전화기는 메인 스트림을 사용해야 하고 지원 해상도가 낮은 전화기는 서브 스트림을 사용해야 합니다. 잘못된 스트림을 선택하면 비디오 재생 성능에 영향을 줄 수 있습니다.
BX6U/BX7/BX7C/BX210/BX210i는 최대 480P 해상도를 지원하므로 IP 카메라 서브 스트림(rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream)을 사용해야 합니다.
BX6U의 경우 다음 단계를 참조하십시오.

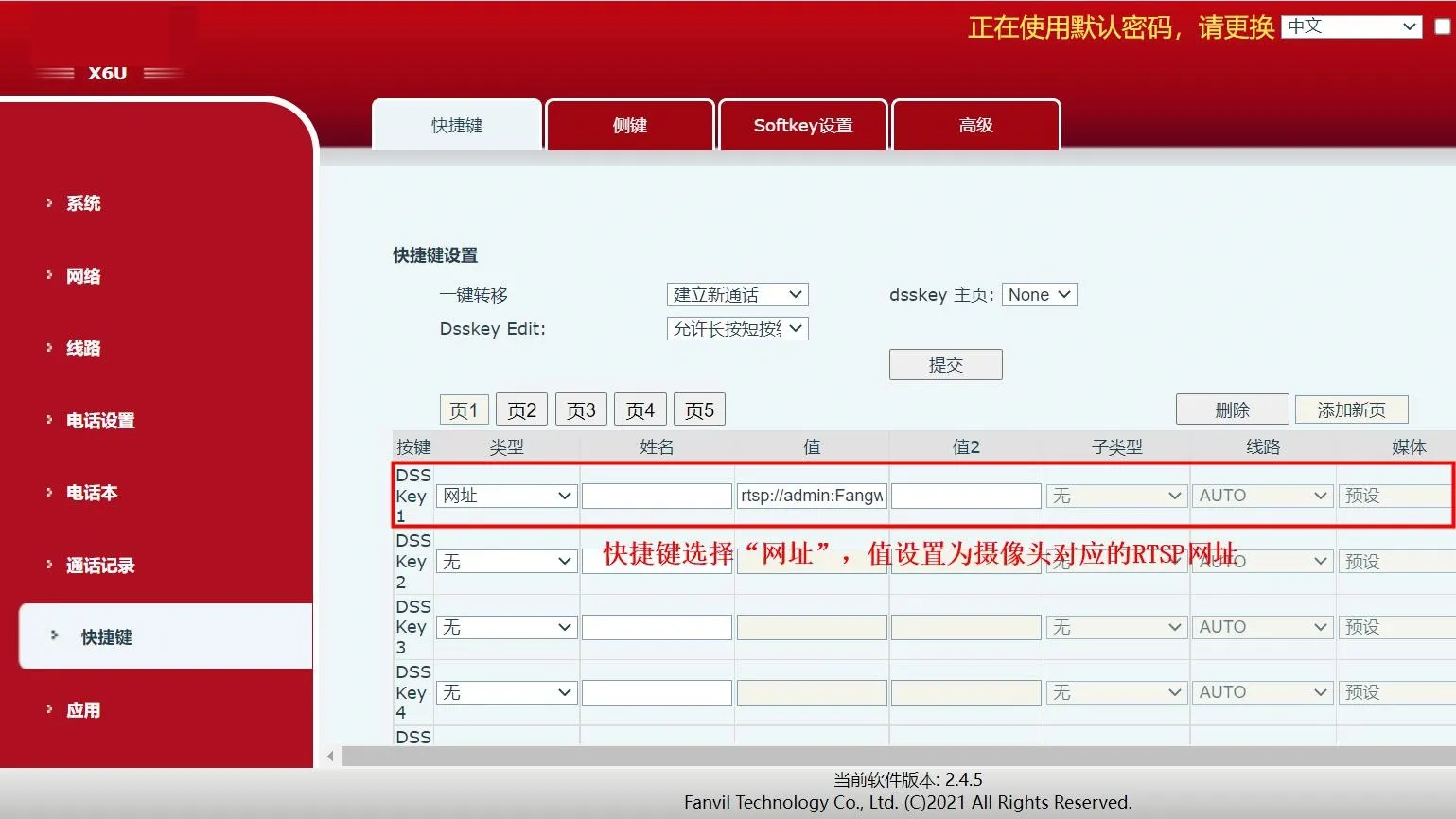

1. DSS 키를 구성하고 키 유형을 “URL”로 설정하고 해당 RTSP URL을 값 필드에 입력한 다음 ” 제출”을 클릭합니다.
전화기에서 DSS 키 구성

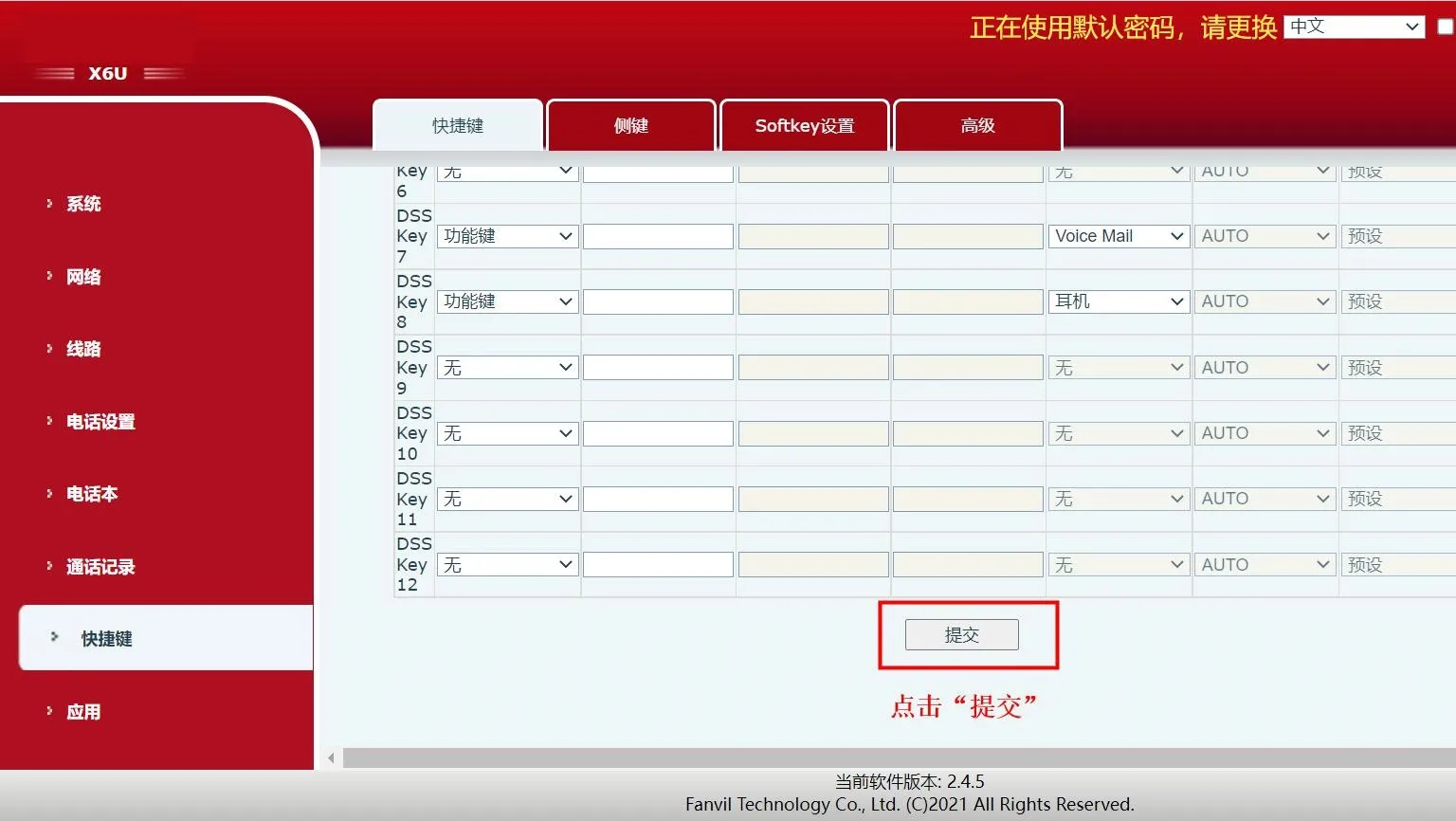

카메라 스트림 열기
2. 전화기의 DSS 키를 눌러 카메라 스트림을 엽니다.

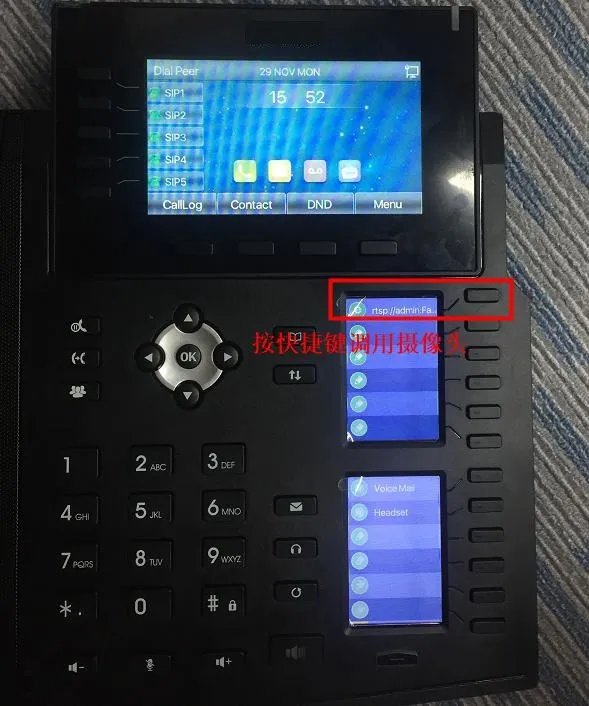

전화기에서 카메라 스트림 열기
3. 카메라 스트림이 전화기에 성공적으로 표시됩니다.

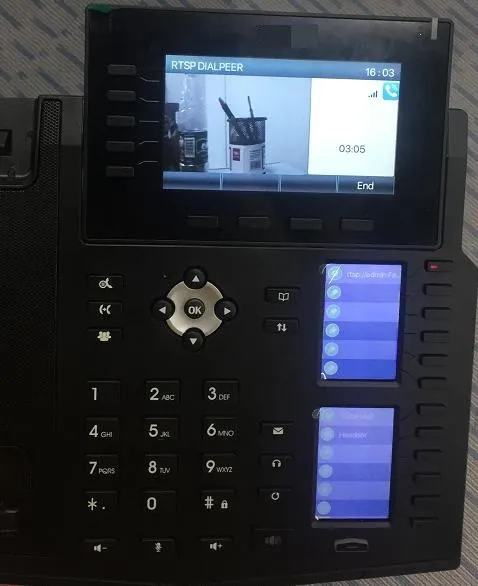

카메라 스트림이 전화기에 성공적으로 표시됨
BX3V/BX7A/BF600S는 최대 1080P 해상도를 지원하므로 IP 카메라 메인 스트림(rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream)을 사용해야 합니다.
BX3V의 경우 다음 단계를 참조하십시오.
1. DSS 키를 구성하고 키 유형을 “URL”로 설정하고 해당 RTSP URL을 값 필드에 입력한 다음 ” 제출”을 클릭합니다.

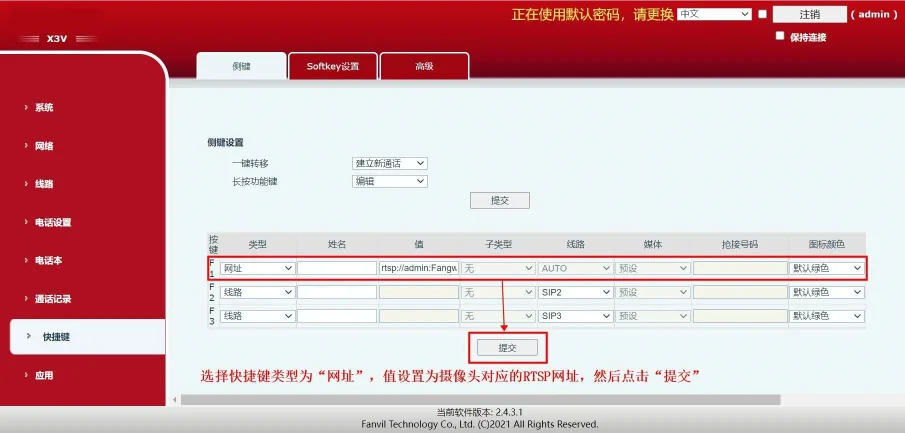

X3V에서 카메라 DSS 키 구성
2. 전화기의 DSS 키를 눌러 카메라 스트림을 엽니다.

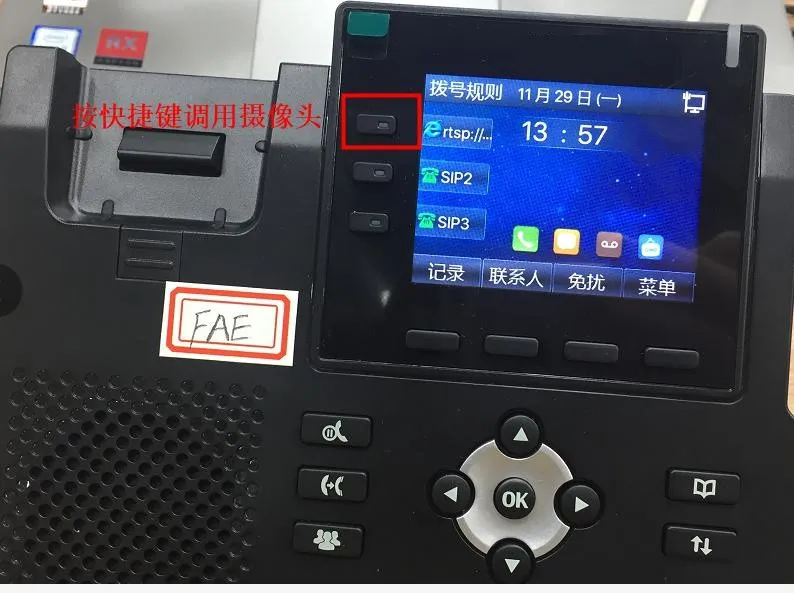

X3V DSS 키를 사용하여 카메라 스트림 열기
3. 카메라 스트림이 전화기에 성공적으로 표시됩니다.

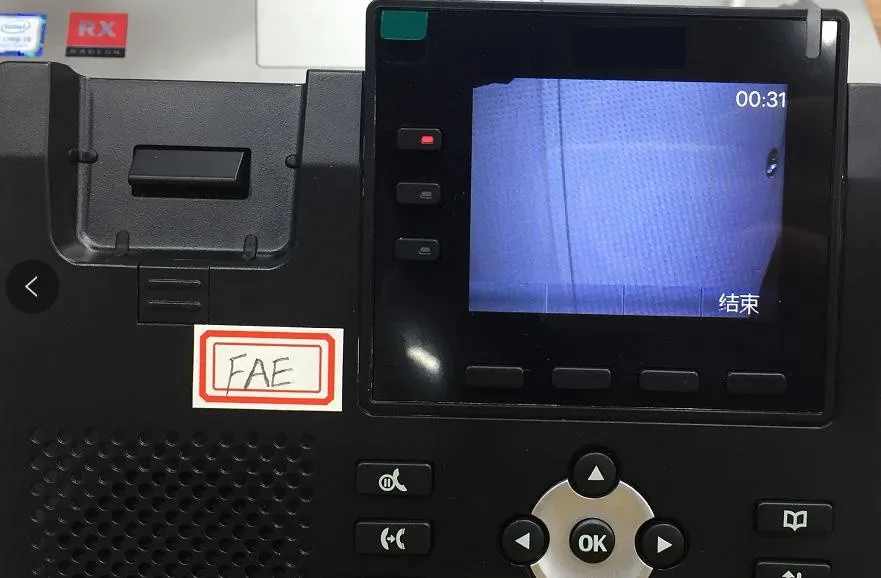

X3V가 카메라 스트림을 성공적으로 표시
BX7A의 경우 다음 단계를 참조하십시오.
1. DSS 키를 구성하고 키 유형을 “URL”로 설정하고 해당 RTSP URL을 값 필드에 입력한 다음 “제출”을 클릭합니다.

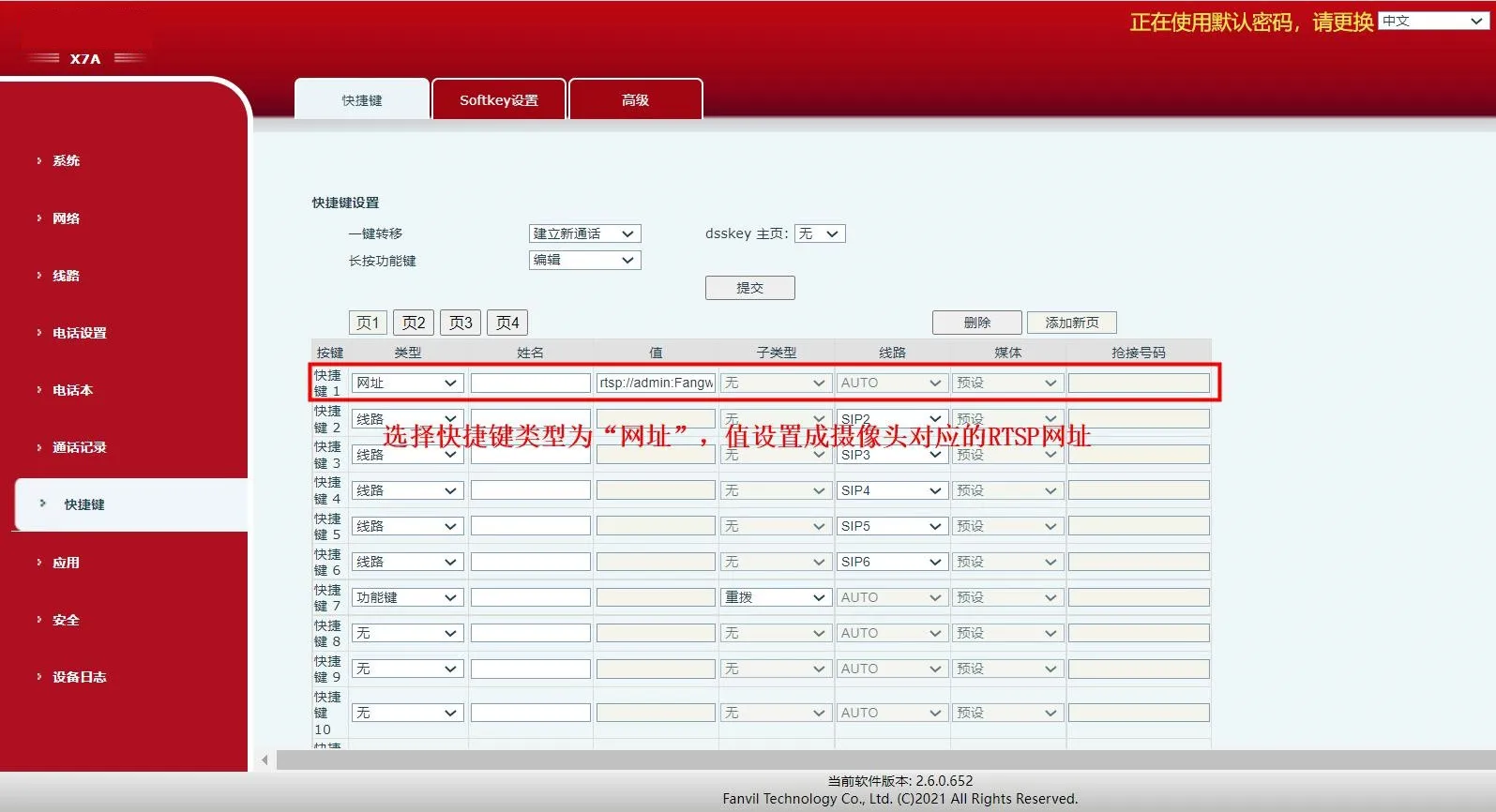

X7A에서 DSS 키 구성
