SIP 전화 세트의 번호 수신 및 전화 걸기 규칙 기능 설명

소개

개요

C 시리즈 IP 전화기의 경우 다이얼 플랜 및 다이얼 피어 기능은 번호 입력 및 치환 규정에 대한 모든 사용자 요구사항을 기본적으로 충족합니다. 하지만 신규 사용자나 해당 기능을 장기간 사용하지 않은 사용자는 사용 설명서를 참고하지 않고 웹 인터페이스에서 설정을 진행하기 어렵습니다. 설령 설명서를 보고 설정 방법을 익히더라도 곧 내용을 잊어버리게 됩니다. 이에 본 두 기능을 최적화하여 사용자가 웹 화면에서 직접 설정 방식을 익히거나, 최소한 설명서를 한 번만 읽어도 설정 역량을 유지할 수 있도록 개선하고자 합니다.

적용 모델

본 문서는 BX3S, BX4, BX5S, BX6, BX7, BX7C, GP210, GP210i, BXU 시리즈 및 기타 모델에 적용됩니다.

대상 독자

본 문서는 다이얼 플랜 기능 개선 사항을 파악하고자 하는 내부 연구개발 및 테스트 인력을 대상으로 작성되었습니다.

용어 설명

다이얼 플랜: 전화기가 특정 패턴의 다이얼 번호를 자동으로 처리하고 통화를 발신하는 기능입니다.

디지트 맵: 다이얼 플랜의 특정 요건을 충족하기 위해 정의된 문자열 규칙입니다.

다이얼 피어: 특정 패턴의 번호를 지정된 대상 기기 또는 네트워크로 라우팅하는 기능입니다.

사용 설명

기본 설정

X34 지원 8가지 다이얼 모드:

# 키 다이얼: 대상 번호를 입력한 후 # 키를 눌러 통화 발신;
고정 길이 다이얼: 입력 번호가 설정된 고정 길이에 도달하면 전화기가 자동 통화 발신 (다이얼 상태에서 유효);
타임아웃 다이얼: 설정된 대기 시간 경과 후 자동 통화 발신 (다이얼 상태에서 유효);
# 접미사 블라인드 전환: 전환 번호를 입력하고 # 키를 눌러 현재 통화를 제3자에게 전달;
온훅 블라인드 전환: 전환 번호 입력 후 수화기를 내리거나 핸즈프리 모드를 종료하여 통화 전환;
온훅 협의 전환: 수화기를 내리거나 핸즈프리 키를 눌러 협의 전환을 완료하고 통화를 제3자에게 라우팅;
회의 통화 온훅 협의 전환: 3자 회의 통화 중 수화기를 내려도 나머지 두 사용자의 연결은 유지;
DSS 키 블라인드 전환: 기능 키 메모리에 번호를 등록한 후 [전환] 키와 DSS 키를 순서대로 눌러 통화 전환;

X56 지원 8가지 다이얼 모드:

# 키 다이얼: 대상 번호를 입력한 후 # 키를 눌러 통화 발신;
고정 길이 다이얼: 입력 번호가 설정된 고정 길이에 도달하면 자동 통화 발신 (다이얼 상태에서 유효);
타임아웃 다이얼: 대기 시간 종료 후 자동 통화 발신 (다이얼 상태에서 유효);
# 접미사 블라인드 전환: 전환 번호 입력 후 # 키로 통화 전달;
온훅 블라인드 전환: 번호 입력 후 수화기 조작으로 통화 전환;
온훅 협의 전환: 수화기 조작으로 협의 전환 완료;
회의 통화 온훅 협의 전환: 수화기 내림 시 타 사용자 연결 유지;
E.164 활성화

안드로이드 전화기 지원 8가지 다이얼 모드:

# 키 다이얼: 대상 번호 입력 후 # 키로 통화 발신;
고정 길이 다이얼: 번호 길이 충족 시 자동 발신;
타임아웃 다이얼: 대기 시간 후 자동 발신;
# 접미사 블라인드 전환: # 키를 통한 통화 전환;
온훅 블라인드 전환: 수화기 내림 시 통화 전환;
온훅 협의 전환: 상대방 응답 후 전환 완료;
회의 통화 온훅 협의 전환: 회의 참여자 연결 유지;
E.164 활성화

# 키로 발신: 대상 번호 입력 후 끝에 # 키를 추가합니다.

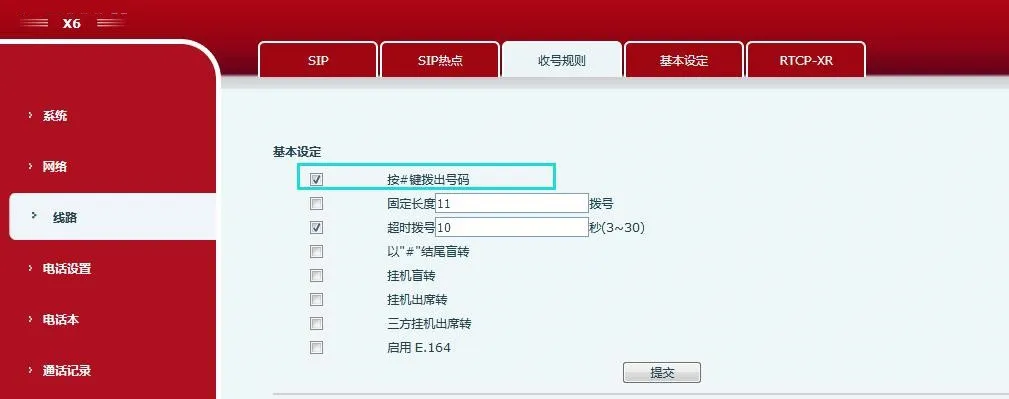

# 키 발신 설정

전화기를 설정하여 # 키로 번호 입력을 종료하도록 지정합니다.

고정 길이 다이얼: 전화기가 설정된 길이 기준으로 입력 번호를 인식합니다.

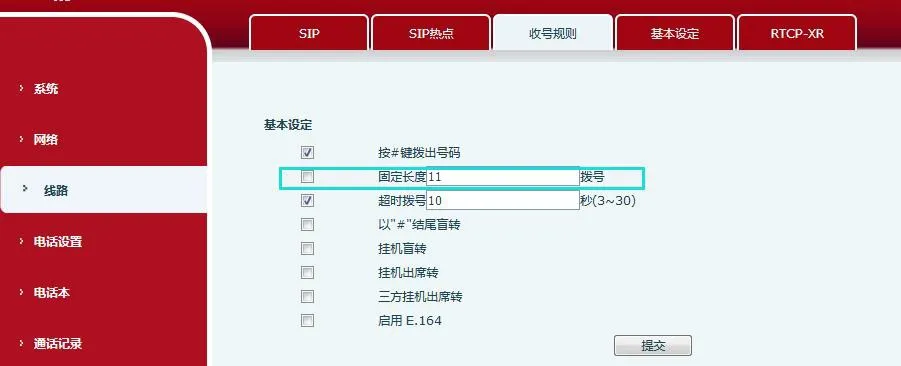

고정 길이 다이얼 설정

고정 길이 번호 수집을 설정합니다. 예를 들어 11자리로 설정 시, 사용자가 번호를 모두 입력하면 11자리 번호로 자동 통화를 발신합니다.

타임아웃 다이얼: 설정된 대기 시간이 지나면 수집된 번호를 발신합니다.

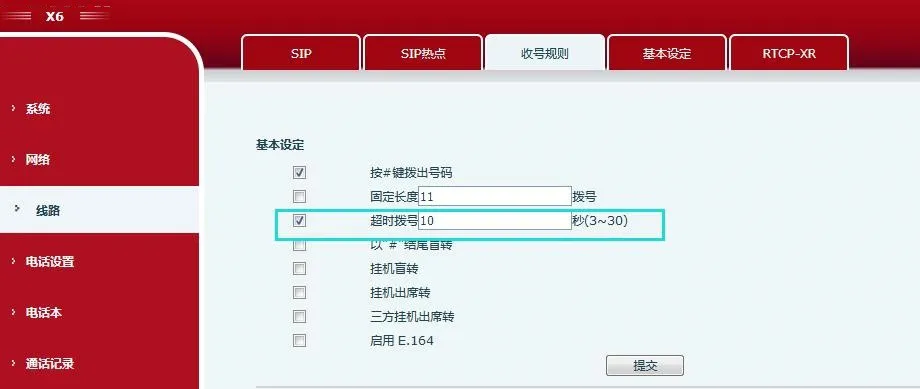

타임아웃 다이얼 설정

다이얼 대기 시간을 초 단위로 설정합니다. 10초로 설정한 경우, 한 자리 입력 후 10초 내 추가 입력이 없으면 번호 입력이 완료된 것으로 판단해 수집된 번호로 통화를 발신합니다.

# 접미사 블라인드 전환

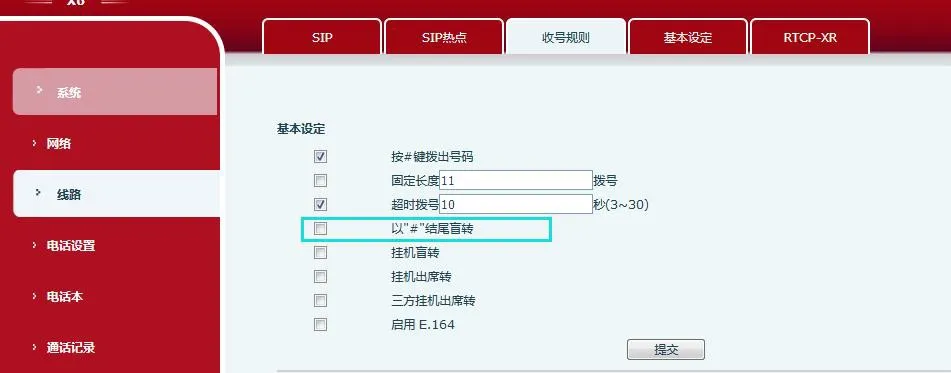

# 접미사 블라인드 전환 설정

이 옵션을 체크하면 전환 화면에서 번호 입력 후 # 키를 눌러 블라인드 전환을 사용할 수 있으며, 체크 해제 시 해당 기능이 비활성화됩니다.

온훅 블라인드 전환

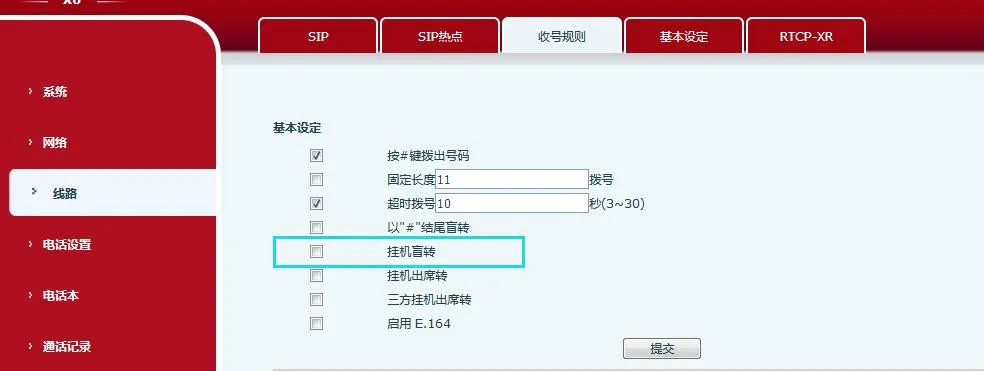

온훅 블라인드 전환 설정

옵션 활성화 시 전환 번호 입력 후 수화기를 내리는 방식으로 블라인드 전환을 진행할 수 있습니다.

온훅 협의 전환

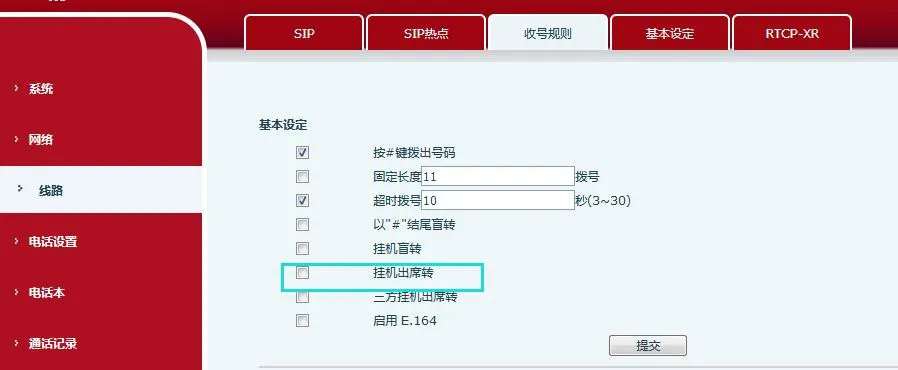

온훅 협의 전환 설정

해당 옵션을 체크하면 전환 번호를 입력해 통화를 걸고 상대방이 응답한 뒤 수화기를 내려 협의 전환을 완료할 수 있습니다.

3자 회의 온훅 협의 전환

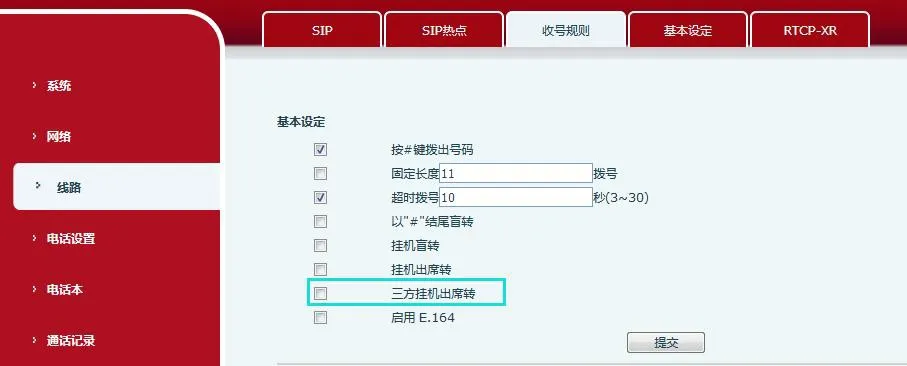

3자 회의 온훅 협의 전환 설정

테스트 내용: 전화기가 B, C 사용자와 3자 회의를 연결합니다. 수화기를 내리면(핸즈프리 모드: 핸즈프리 키 누름, 헤드셋 모드: 헤드셋 키 누름, 일반 모드: 수화기 내림) B와 C의 연결은 유지되며 상호 번호 표시가 지원되는 협의 전환이 구현됩니다.

E.164 활성화

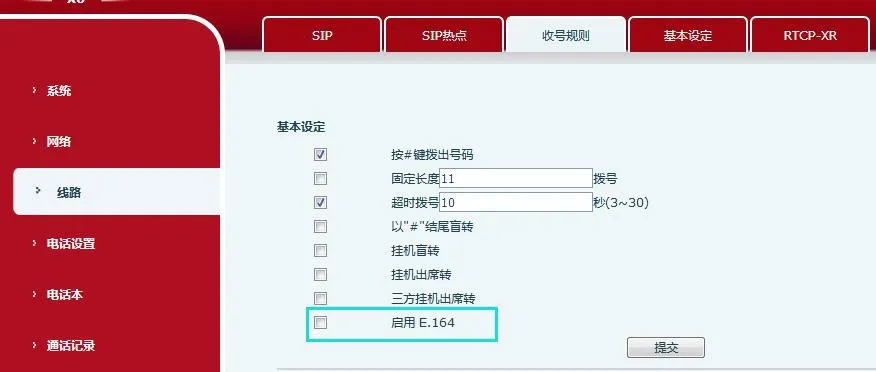

E.164 활성화 설정

0으로 시작하는 번호

00으로 시작: 별도 처리 없음 (일반적으로 국제 번호 또는 0086 형식);
010으로 시작: 지역 번호 8자리, 11자리 입력 시 자동 발신;
013/015/018로 시작: 휴대폰 번호, 12자리 입력 시 자동 발신;
02로 시작: 026/021 제외, 11자리 입력 시 자동 발신;
08로 시작: 0812/0813/0816/0817, 0825/0826/0827, 083, 085, 087, 0883/0886/0887/0888, 089 계열은 11자리에서 자동 발신 (0850, 0890/0899 미적용); 0898은 12자리 입력 시 자동 발신.

기타 0계열 접두사(03,04,05,06,07,09)는 원본 규격에 명시된 지역별 자동 다이얼 길이 규칙을 따릅니다.

기타 시작 번호
1, 4, 8, 9로 시작하는 번호:

1로 시작:
- 10xxxx: 5자리에서 자동 발신 (예: 10086);
- 11 계열: 111은 5자리 자동 발신, 나머지는 3자리 자동 발신 (예: 110);
- 12 계열: 123은 5자리 자동 발신, 나머지는 3자리 자동 발신 (예: 120,122);
- 13/15/18: 11자리 휴대폰 번호 자동 발신;
400/800: 10자리 무료 상담선 자동 발신;

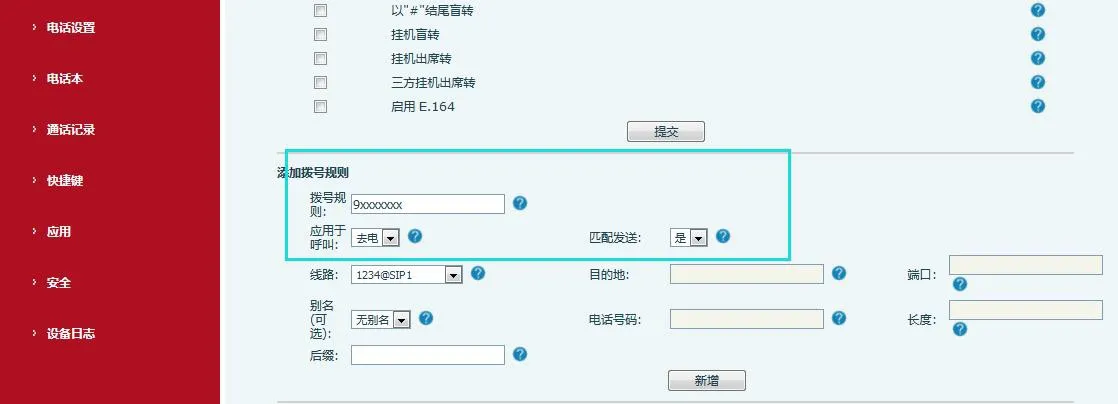

9로 시작 (999 제외): 5자리 자동 발신; 999는 9자리 자동 발신.

참고: 2,3,5,6,7로 시작하는 번호는 자동 처리되지 않습니다.

E.164 규칙과 사용자 정의 다이얼 플랜 규칙이 동시에 존재할 경우, 먼저 일치하는 규칙이 우선 적용됩니다.

DSS 키 블라인드 전환

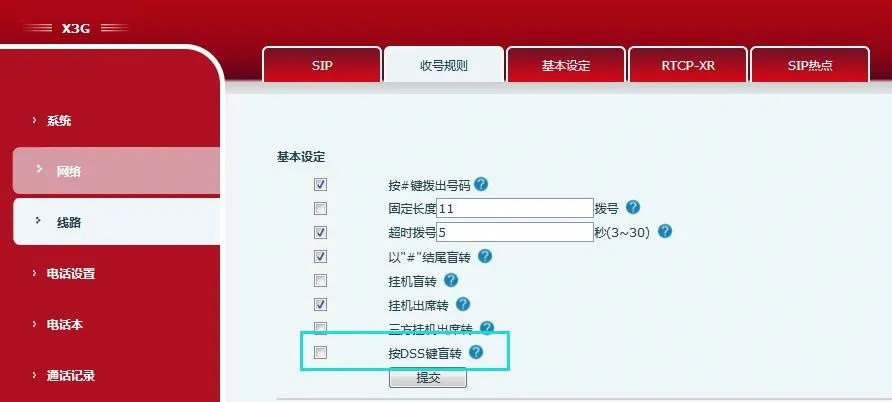

DSS 키 블라인드 전환 설정

기능 키 메모리에 번호를 등록한 후 [전환] 키를 누르고 DSS 키를 입력하면 현재 통화를 제3자에게 직접 전달합니다.

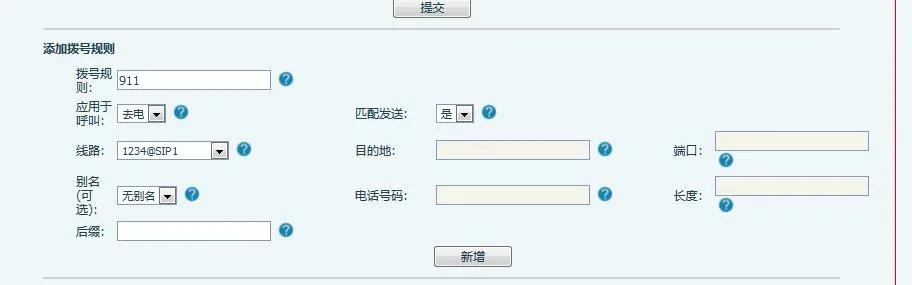

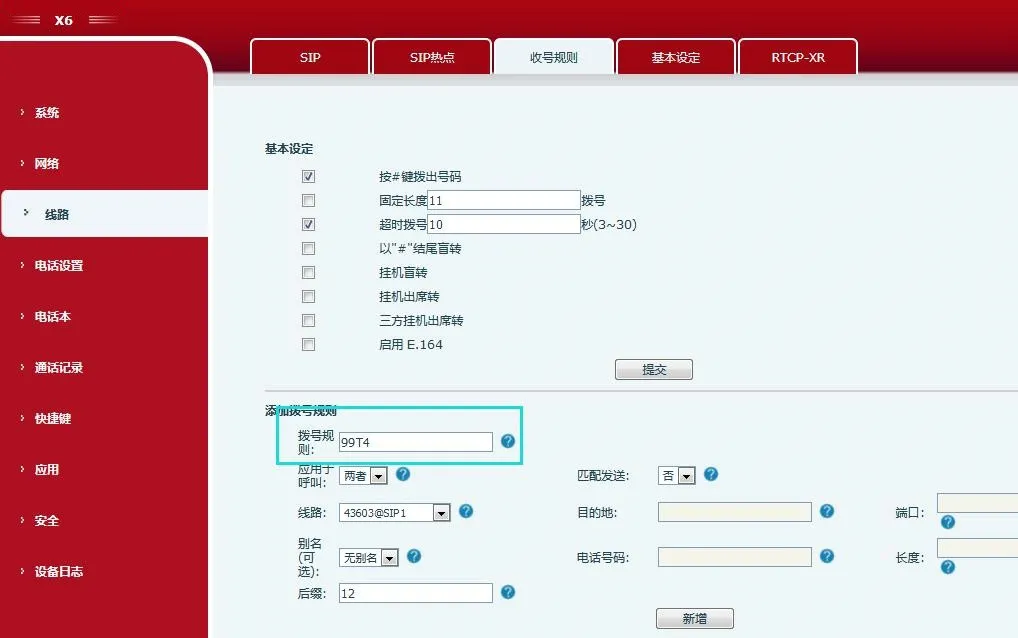

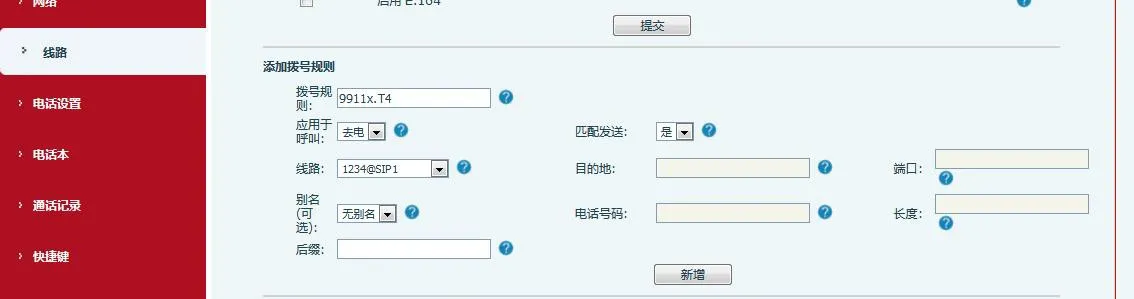

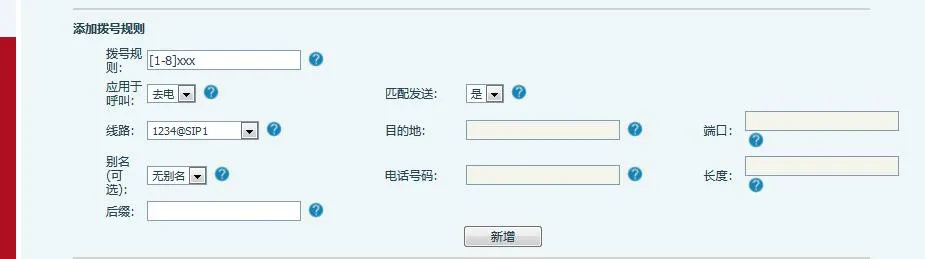

사용자 정의 번호 수집 규칙 테이블

본 규칙을 통해 사용자는 개인 맞춤형 다이얼 및 서버 호환 규정을 간편하게 설정할 수 있으며, 전화기의 편의성과 사용성이 크게 향상됩니다. 최대 100개의 규칙을 추가할 수 있습니다.

파라미터	설명
통화 번호	두 가지 일치 방식: 완전 일치(번호가 완전히 일치해야 매핑 IP 사용), 접두사 일치(PSTN 지역번호 기능을 위해 접두사 뒤에 T 추가). 최대 30자리.
대상 주소	목표 IP 주소; 점대점 통화 시 상대 단말 IP를 입력합니다.
포트	상대 단말 시그널링 포트 (선택 사항, 기본값 5060).
접두사	별칭 (선택 사항): 상대 번호 접두사 치환용 번호.
접미사	접미사 (선택 사항): 다이얼 번호 끝에 추가되는 문자.
적용 대상	발신, 수신, 전체.
일치 후 발신	예/아니오.

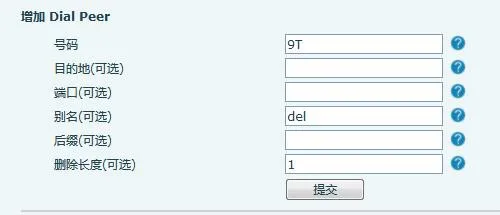

삭제 길이	번호 앞쪽에서 삭제/치환할 자릿수 (선택 사항). 예: 3 = 앞 3자리 삭제.

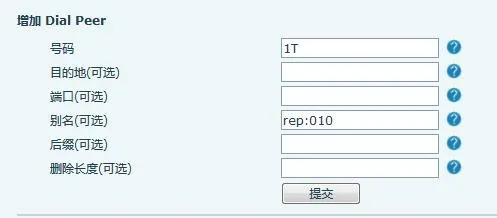

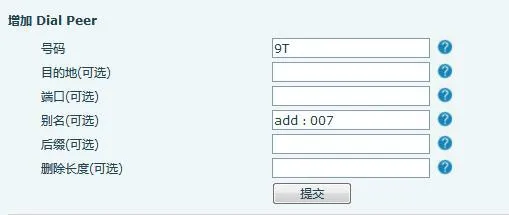

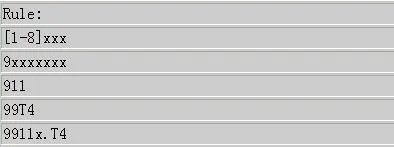

별칭 유형 (삭제 길이 연동 4가지 모드): 1) add:xxx - xxx 앞에 추가 2) all:xxx - 전체 번호 치환 3) del - 앞 N자리 삭제 4) rep:xxx - 앞 N자리를 xxx로 교체	와일드카드: x = 임의 숫자 [ ] = 숫자 범위 . = 임의 길이 (공백 포함) Tn = n초 후 종료 (0-9, 마지막 2자리, 기본 T0) , = 번호 수집 정지 + 다이얼 톤
