액티브 URI, HTTP API, 시간 계획 스케줄링 또는 SIP 메시지를 사용하여 스피커 및 마이크 상태를 확인하는 산업용 인터콤 및 액세스 제어 장치에서 에코 자체 테스트를 수행하는 방법에 대해 알아보십시오.
일부 산업용 애플리케이션에서는 장치의 스피커와 마이크를 자동으로 확인해야 할 수 있습니다. 이는 에코 자체 테스트 기능을 통해 수행됩니다. 원리는 간단합니다. 장치가 스피커를 통해 오디오를 재생하고 마이크를 통해 녹음하여 스피커와 마이크가 모두 올바르게 작동하는지 확인합니다. 아래 섹션에서는 산업용 장치에서 음성 자체 테스트를 수행하는 방법을 설명합니다.
액세스 제어, 인터콤 및 기타 산업별 단말기.
① 인터콤 장치 1대(이 가이드에서는 i12를 예로 사용), PoE 스위치 또는 DC 전원 공급 장치, Yunyi 서버 1대. 장치를 스위치에 연결합니다.
② 구성 PC와 서버를 동일한 스위치에 연결하고 PC와 장치 간의 네트워크 통신이 확인되어야 합니다.

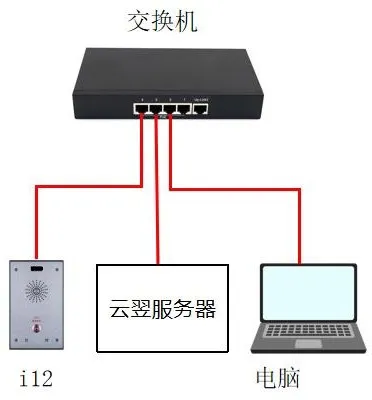

i12를 스위치에 연결하고, 서버를 동일한 스위치에 연결하고, PC도 해당 스위치에 연결하여 PC와 장치가 네트워크를 통해 통신할 수 있는지 확인합니다. 아래와 같습니다.
에코 자체 테스트는 여러 가지 다른 방법으로 구현될 수 있습니다. 각 방법은 아래에 설명되어 있습니다.
액티브 URI는 원격 콘솔에서 HTTP GET 요청을 전송하여 작동합니다. 장치에는 요청을 구문 분석하고 명령을 실행하여 장치의 원격 제어를 허용하는 내장 HTTP 서버가 있습니다.
테스트 형식은 다음과 같습니다:http://Device_IP/cgi-bin/ConfigManApp.com?key=ECHO_TEST
① 장치 IP: 테스트 중인 장치의 IP 주소입니다. 이 예에서 IP 주소는 172.18.8.15입니다.
② 반환 결과: 스피커와 마이크가 모두 연결되어 제대로 작동하는 경우 결과는 success입니다. 스피커 또는 마이크가 연결 해제되거나 손상된 경우 결과는 Failure입니다.
예: 브라우저 주소 표시줄에 다음 주소를 입력합니다. 장치 스피커와 마이크가 정상적으로 작동하는 경우 반환 결과는 success입니다. 그림 1과 같습니다.
http://172.18.8.15/cgi-bin/ConfigManApp.com?key=ECHO_TEST
HTTP API는 타사 애플리케이션 또는 관리 시스템과의 통합을 위해 설계되었습니다. 장치는 HTTP 서버 역할을 하며 URL http://ip/xmlservice을 통해 API 서비스를 제공합니다. 타사 애플리케이션은 HTTP 클라이언트 역할을 하며 XML 콘텐츠와 함께 HTTP POST 요청을 보냅니다.
HTTP API 요청 형식은 다음과 같습니다:
① 클라이언트 -> 서버 요청:
이는 요청된 명령이 에코 자체 테스트임을 나타냅니다.
② 서버 -> 클라이언트 응답:
③ 반환 결과: 스피커와 마이크가 모두 연결되어 정상적으로 작동하는 경우 결과는 success입니다. 스피커 또는 마이크가 연결 해제되거나 손상된 경우 결과는 Failure입니다.

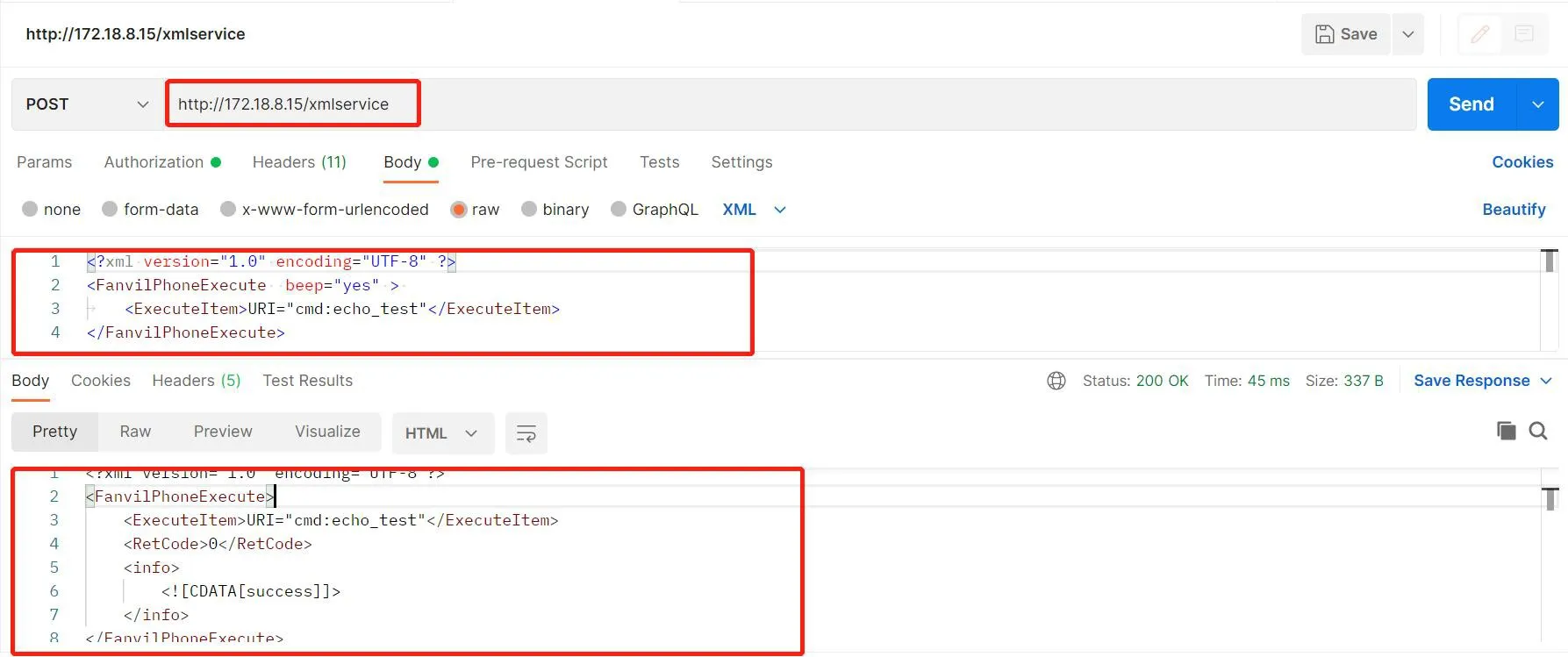

④ 예: Postman 또는 ApiPost를 사용하여 테스트할 수 있습니다. http://Device_IP/xmlservice로 POST 요청을 보내고 올바른 XML 요청 본문을 입력한 다음 Send를 클릭합니다. 요청이 올바르면 장치가 테스트 결과를 성공적으로 반환합니다. 그림 2와 같습니다.
시간 계획 설정에 음성 자체 테스트 항목을 추가할 수 있습니다. 장치는 설정된 시간 또는 설정된 시간 동안 자동으로 자체 테스트를 수행하고 Action URL 메커니즘을 통해 결과를 보고합니다.

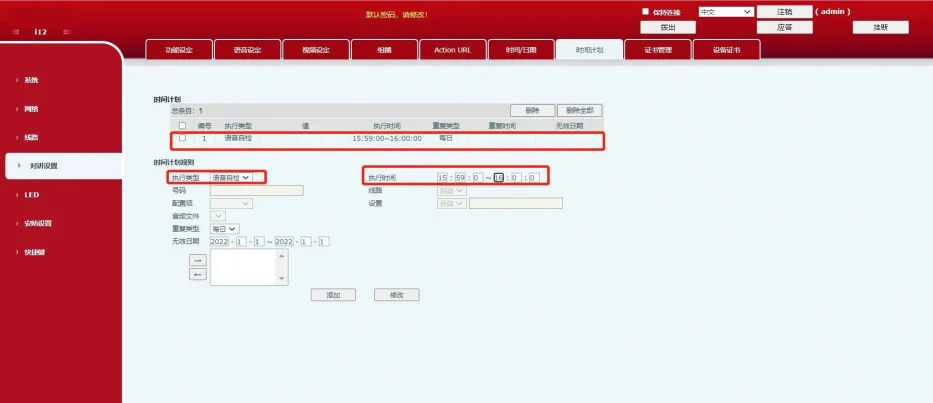

장치 웹 인터페이스에 로그인한 다음 Intercom Settings --- Time Plan --- Time Plan Rules로 이동하여 새 시간 계획을 만듭니다. 그림 3과 같습니다.
① 실행 유형: Voice Self-Test를 선택합니다.
② 실행 시간: 필요한 시간대를 선택합니다. 장치는 해당 구성된 기간 동안 자체 테스트를 수행합니다.
규칙이 성공적으로 추가되면 Time Plan 섹션에 새 시간 계획 항목이 나타납니다. 예약된 시간이 되면 장치가 자동으로 자체 테스트를 실행합니다.
공용 네트워크 환경에서 SIP 메시지 방법은 서버가 Message Active URI 명령을 장치로 전송하여 작동합니다. 장치는 Message 요청에 200 OK로 응답합니다. 그런 다음 자체 테스트 결과가 포함된 Message 응답을 플랫폼으로 다시 보내고 플랫폼은 200 OK로 응답합니다.
1. 서버에 장치 계정을 등록합니다.
2. 서버에서 자체 테스트 작업을 생성합니다. 이 예에서는 Yunyi 서버를 사용합니다. Yunyi 서버 웹 인터페이스에 로그인하여 Self-Test Task --- Add로 이동하여 새 자체 테스트 작업을 만듭니다.

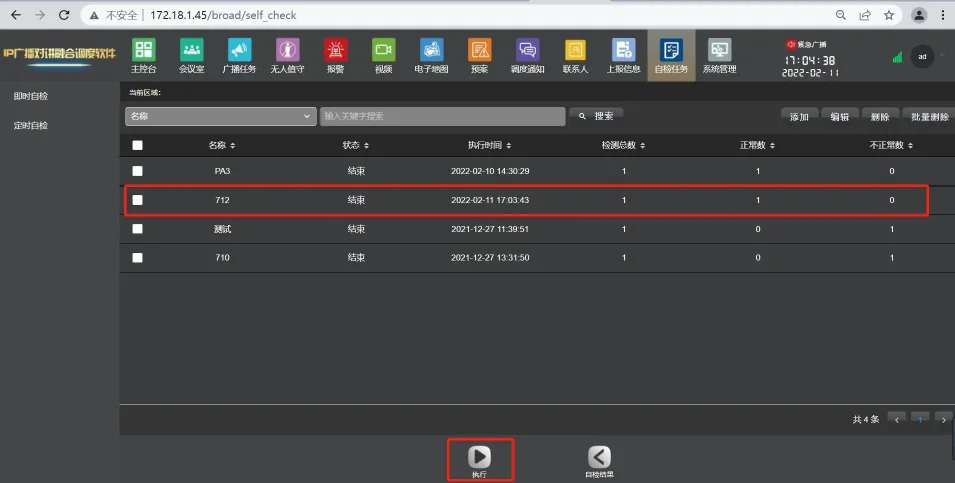

3. 작업을 추가한 후 작업을 선택하고 실행을 클릭합니다. 장치 스피커와 마이크가 연결되어 제대로 작동하는 경우 작업이 성공적으로 완료됩니다. 스피커 또는 마이크가 연결 해제되거나 손상된 경우 실행이 실패하고 서버 인터페이스에 비정상 상태가 표시됩니다. 서버 웹 인터페이스에서 Self-Test Result로 이동하여 결과를 직접 볼 수도 있습니다.

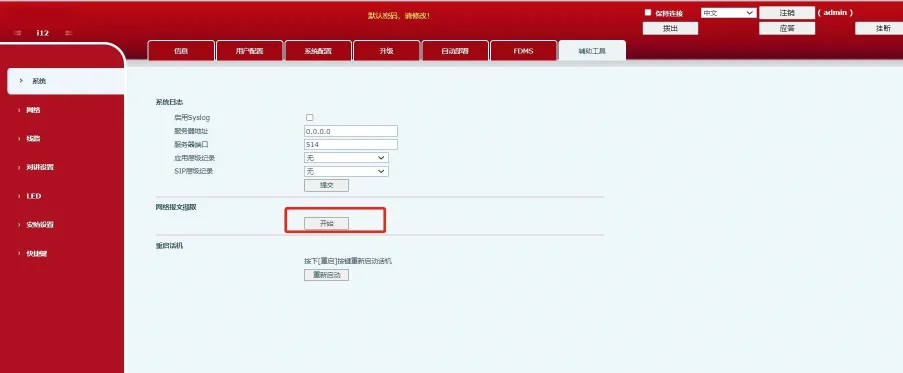

장치에서 패킷을 캡처하여 자체 테스트 성공 여부를 확인할 수도 있습니다. 자체 테스트를 시작하기 전에 장치 web 인터페이스에 로그인한 다음 System --- Tools --- Network Packet Capture로 이동하여 Start를 클릭합니다.

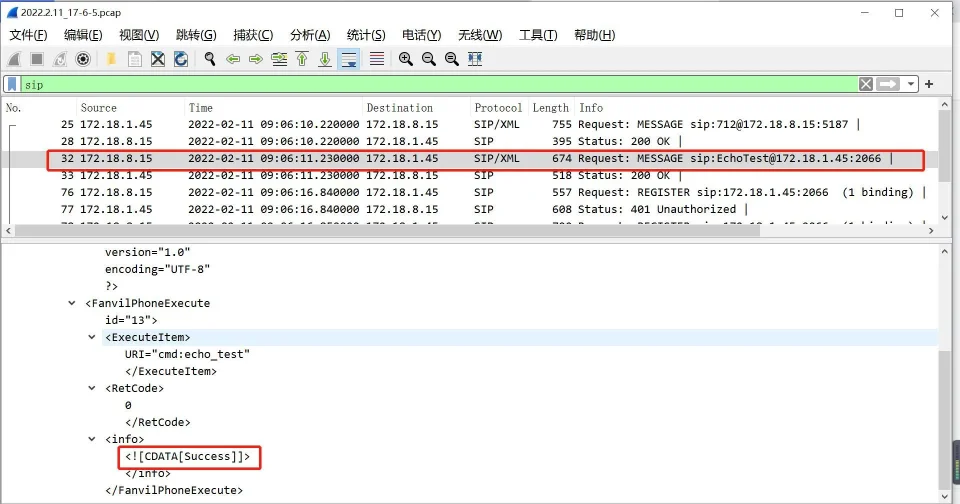

자체 테스트가 완료되면 장치 웹 인터페이스에서 Stop을 클릭합니다. 캡처된 패킷 파일을 Wireshark에서 열고 sip으로 필터링합니다. MESSAGE 패킷에 Success 필드가 표시되면 자체 테스트가 성공한 것입니다. 결과에 Fail 또는 Failure가 표시되면 자체 테스트가 실패한 것입니다.
