이 가이드는 DHCP Option 66을 이용한 SIP 산업용 전화기 자동 배포와 일괄 업그레이드 방법을 설명합니다. DHCP Server 설정, TFTP 루트, Option66 경로, 설정 파일 수정, 업그레이드 작업을 포함합니다.
이 문서는 DHCP Option66(자동 배포 방식 중 하나)을 통해 SIP 산업용 전화기를 일괄 업그레이드하는 방법을 소개합니다. 전화기가 재시작되면 부팅 중 IP 요청을 보내고, 라우터 또는 DHCP Server는 IP를 분배하면서 사전에 설정한 업그레이드 정보를 함께 전달합니다. 이를 통해 전화기가 해당 파일을 찾아 설정을 업그레이드합니다.
이 문서는 당사의 모든 SIP 산업용 전화기 모델에 적용됩니다.
이 문서는 SIP 산업용 전화기 문제를 해결하는 일상 유지보수 담당자를 대상으로 합니다.
네트워크 연결 방식:
PC에 DHCP Server를 구축하는 소프트웨어를 설치합니다(다운로드 주소: http://www.dhcpserver.de/cms/). 새 DHCP Server를 사용하여 SIP 산업용 전화기에 IP 주소를 제공하고 업그레이드 정보를 전송하도록 설정합니다. 또한 PC에 FTP 또는 TFTP 서버를 구성하여 펌웨어나 설정 파일 등 필요한 업그레이드 자료를 저장합니다.
최종 네트워크 토폴로지는 다음과 같습니다:
1. DHCP Server 설정
DHCP Server를 http://www.dhcpserver.de/cms/ 에서 다운로드하고 중국어 문자가 없는 폴더에 압축을 푼 뒤, PC 유선 랜카드에 192.168.1.2 같은 고정 IP를 설정합니다.

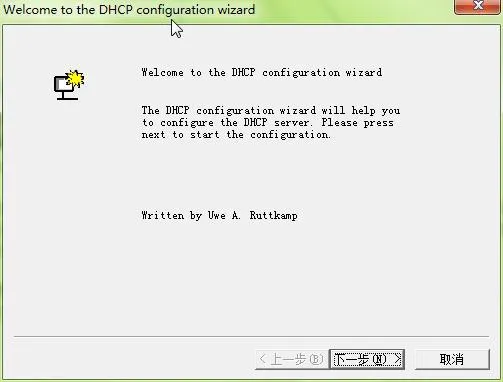

dhcpwiz.exe를 더블 클릭하고 DHCP Server를 실행합니다. 설정 창이 나타나면 Next를 클릭합니다:

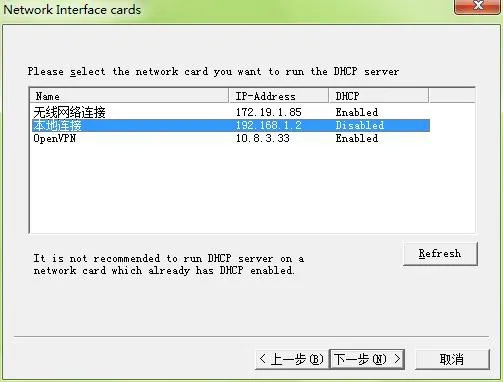

고정 IP가 설정된 유선 랜카드를 선택하여 이 랜카드가 SIP 산업용 전화기에 IP를 분배하도록 합니다:

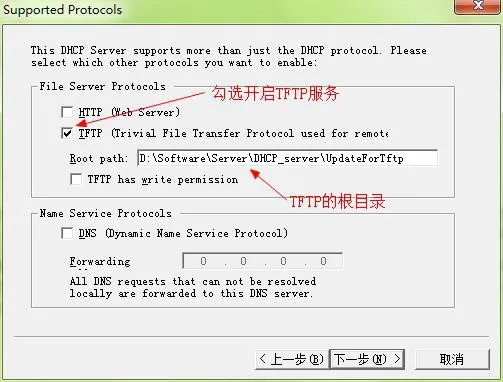

내장 TFTP 서버를 활성화합니다. 선택한 TFTP 루트 디렉터리는 업그레이드 파일 저장 위치입니다. SIP 산업용 전화기는 이 디렉터리에서 펌웨어와 설정 파일을 찾습니다. 중국어가 포함된 경로는 피하고 이 디렉터리를 기억합니다:

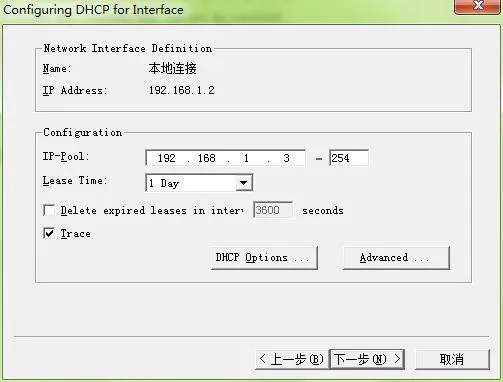

Next를 클릭하고 분배할 IP 주소 범위를 설정합니다:
DHCP Option 66을 설정합니다. 이 옵션은 SIP 산업용 전화기에 업그레이드 파일 다운로드 위치를 알려줍니다:

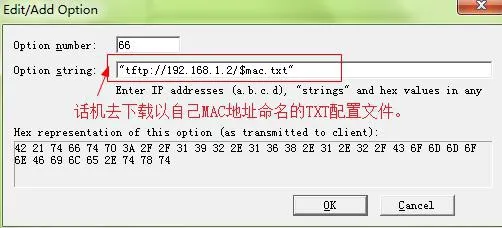

Add를 클릭하여 DHCP option을 추가합니다. 추가 내용은 아래와 같습니다:
경로(“tftp://192.168.1.2/CommonFile.txt”)를 추가할 때 따옴표를 빠뜨리지 마십시오. 이 경로는 IP 분배 시 전화기에 전송됩니다. 전화기는 192.168.1.2에서 CommonFile.txt를 다운로드합니다. 이 안내 설정 파일은 전화기가 수행할 작업을 지정합니다. OK를 두 번 클릭 하여 확인합니다.
다시 Next를 클릭하여 앞선 설정 요약을 확인합니다:

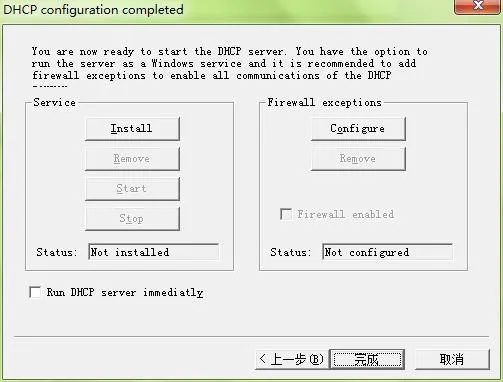

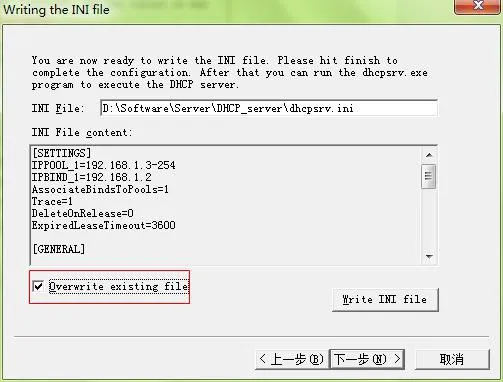

Overwrite existing file을 체크하고 Write INI file을 클릭한 뒤 Next를 클릭합니다:

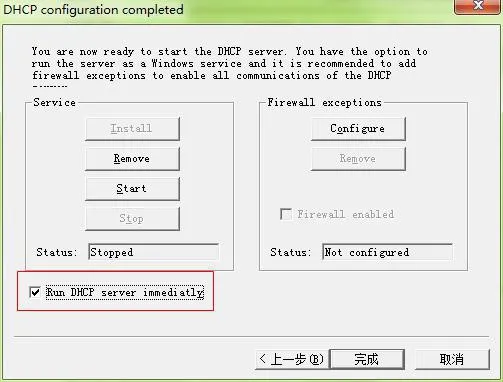

Install을 클릭하여 설정을 적용합니다:

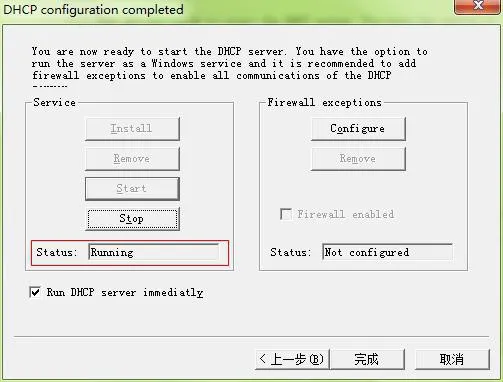

필요한 옵션을 체크한 뒤 Start를 클릭 하여 DHCP Server를 시작합니다. 상태가 running으로 변경됩니다:

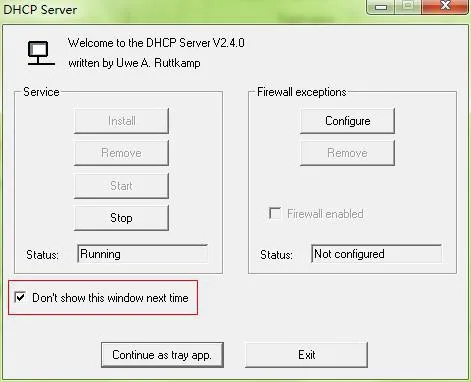

Finish를 클릭합니다:
를 클릭하고 팝업 확인 창에서 예를 클릭합니다. 컴퓨터 오른쪽 아래 작업 표시줄에 다음 아이콘이 표시됩니다: . 이는 DHCP Server가 컴퓨터에 설치되었음을 의미합니다.
SIP 산업용 전화기가 이 설정 파일을 업그레이드하면 전화기가 재시작되고, 재시작 후 업데이트된 설정이 적용됩니다.

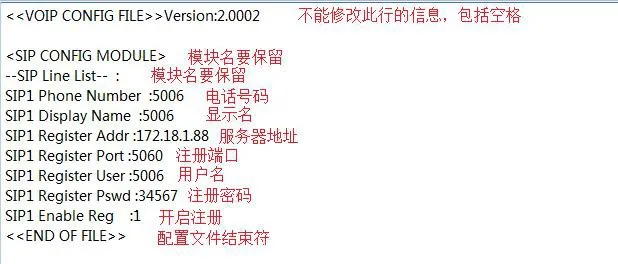

이 설정 파일은 필요에 따라 수정합니다. 먼저 전화기에서 설정 파일을 내보내고 변경해야 하는 매개변수만 남깁니다. 매개변수 이름이나 공백을 변경하지 마십시오. 그렇지 않으면 설정이 전화기에 적용되지 않을 수 있습니다. 이 예에서는 등록 포트, 서버 주소, 표시 이름, 등록 계정, 전화번호 및 비밀번호를 변경하기 위한 매개변수를 남깁니다:
설정 파일을 엽니다. 내용은 적지만 주소가 정확한지 확인해야 합니다:
펌웨어 주소에는 TFTP 서버의 호스트 주소, 즉 PC 주소와 펌웨어 파일명이 포함됩니다. 파일명이 firmware.z이면 전화기는 firmware.z를 찾습니다. 펌웨어를 TFTP 루트 디렉터리에 넣으면 전화기가 다운로드하여 업그레이드합니다.
주의: 안내 설정 파일을 수정할 때 다른 내용을 변경하지 마십시오. 공백을 삭제하거나 추가해도 업그레이드가 실패할 수 있습니다.
위 설정이 완료되면 SIP 산업용 전화기를 일괄 업그레이드할 수 있습니다.
1. SIP 산업용 전화기의 설정 파일(예: 00A859D0DACE.txt)을 TFTP 루트 디렉터리에 넣습니다. 한 대의 전화기에는 하나의 설정 파일이 대응하며, 여러 대가 있으면 각 전화기마다 설정 파일을 만들어야 합니다.
2. SIP 산업용 전화기를 재시작합니다. 현장 조건에 따라 수동 재시작 또는 일괄 재전원을 사용할 수 있습니다. PC에서 재시작된 전화기가 IP를 획득하는 메시지를 볼 수 있습니다. 약 30초 후 전화기 화면에 업그레이드 소프트웨어 다운로드 메시지가 표시됩니다. 전화기가 자동으로 한 번 재시작되면 업그레이드가 완료됩니다. 이후 PC의 DHCP Server를 종료하고 원래 라우터 연결을 복구합니다.
