컬러 스크린 SIP 전화 이미지 업그레이드 가이드에는 모든 모델에 대한 사용자 지정 배경화면, 로고, DSS 키 아이콘 사양, 포토샵 제작, 7-Zip 패키징, 웹 UI 및 자동 프로비저닝 업그레이드 단계가 포함됩니다.
컬러 스크린 IP 전화기는 유휴 화면 배경화면 및 타이틀 로고의 사용자 정의 업그레이드를 지원합니다. H5 시리즈 전화기는 추가로 바로가기 키 아이콘의 사용자 정의 업그레이드를 지원합니다. Web UI 업그레이드와 Auto Provision 업그레이드의 두 가지 업그레이드 방법을 사용할 수 있습니다. 지원되는 이미지 형식: .bmp 및 .tar.gz.
1. 다양한 컬러 스크린 전화기 모델의 배경화면 사양:
표 1 - 컬러 스크린 시리즈 배경화면 사양
| 모델 | 해상도 W*H | 색상 심도 | 형식 | 파일 크기 | 파일 이름 |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | 제한 없음 |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | 제한 없음 |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | 제한 없음 |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | 제한 없음 |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | 제한 없음 |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | 제한 없음 |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | 제한 없음 |
| BX6-메인 | 480*272 | 24bit RGB888 | bmp | ~380KB | 제한 없음 |
| BX6-서브 | 240*320 | 16bit RGB565 | bmp | ~150KB | 제한 없음 |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | 제한 없음 |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 제한 없음 |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 제한 없음 |
| GP210/GP210i-메인 | 480*272 | 24bit RGB888 | bmp | ~380KB | 제한 없음 |
| GP210/GP210i-서브 | 320*480 | 16bit RGB565 | bmp | ~300KB | 제한 없음 |
2. 다양한 컬러 스크린 전화기 모델의 DSS 키 아이콘 사양:
표 2 - 컬러 스크린 모델의 DSS 키 아이콘 사양
| 모델 | 해상도 W*H | 색상 심도 | 형식 | 파일 크기 | 파일 이름 |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | 표 3 참조 |
| BX4U-사이드 | 25*25 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX4U-서브 | 42*42 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX5U-사이드 | 25*25 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX5U-서브 | 42*42 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX6U-사이드 | 25*25 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX6U-서브 | 42*42 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX5S | - | - | - | - | - |
| BX6-서브 DSS | 42*42 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | 표 4 사이드 DSSkey 참조 |
| GP210/GP210i-사이드 | 25*25 | 32bit | Png | ~2KB | 표 4 사이드 DSSkey 참조 |
| GP210/GP210i-서브 DSS | 42*42 | 32bit | Png | ~3KB | 표 4 일반 DSSkey 참조 |
3. BH5 전화기의 유휴 화면 속도 다이얼 아이콘 이름 지정:
표 3 - H5 전화기 사용자 정의 아이콘 이름 지정
| 파일 유형 | 파일 이름 | 형식 | 파일 크기 | 해상도 WxH |
| 접수 | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| 서비스 | ICON_SERVICE | bmp | ~5KB | 54x54 |
| 청소 | ICON_CLEANING | bmp | ~5KB | 54x54 |
| 기상 | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| 긴급 | ICON_EMG | bmp | ~5KB | 54x54 |
| 관리자 | ICON_MANAGER | bmp | ~5KB | 54x54 |
참고: 바로가기 키 이미지의 배경색은 LCD 화면에 원형 아이콘으로 표시되도록 배경을 제거하려면 검은색이어야 합니다.
4. 컬러 스크린 전화기의 유휴 화면 DSS 키 아이콘 이름 지정:
표 4 - DSS 및 사이드 DSS 키 아이콘
| DSSkey 유형 | 사이드 DSSkey 아이콘 이름 | 일반 DSSkey 아이콘 이름 |
| BLF 목록 | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| 없음 | side_custom_dss_edit.png | custom_dss_edit.png |
| 키 이벤트 | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| 라인 | side_custom_dss_line.png | custom_dss_line.png |
| URL&Action URL | side_custom_dss_url.png | custom_dss_url.png |
| Mcast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| 메모리 키/참여 전환 | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| 메모리 키/맹목 전환 | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| 메모리 키/통화 파크 | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| 메모리 키/통화 전환 | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| 메모리 키/회의 | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| 메모리 키/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| 메모리 키/인터콤 | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| 메모리 키/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| 메모리 키/새 통화 | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| 메모리 키/프레젠트 | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| 메모리 키/속도 다이얼 | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
컬러 스크린 전화기의 타이틀 로고 사양:
참고: BX5S 및 BX6 시리즈는 현재 사용자 정의 타이틀 로고 업그레이드를 일시적으로 지원하지 않습니다.
| 모델 | 해상도 WxH | 색상 심도 | 형식 | 파일 크기 | 파일 이름 |
| BX3S/BX4/BH5/D5 | W ≤ 화면 너비; H < titlebarH | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
타이틀 바 높이 (titlebarH):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

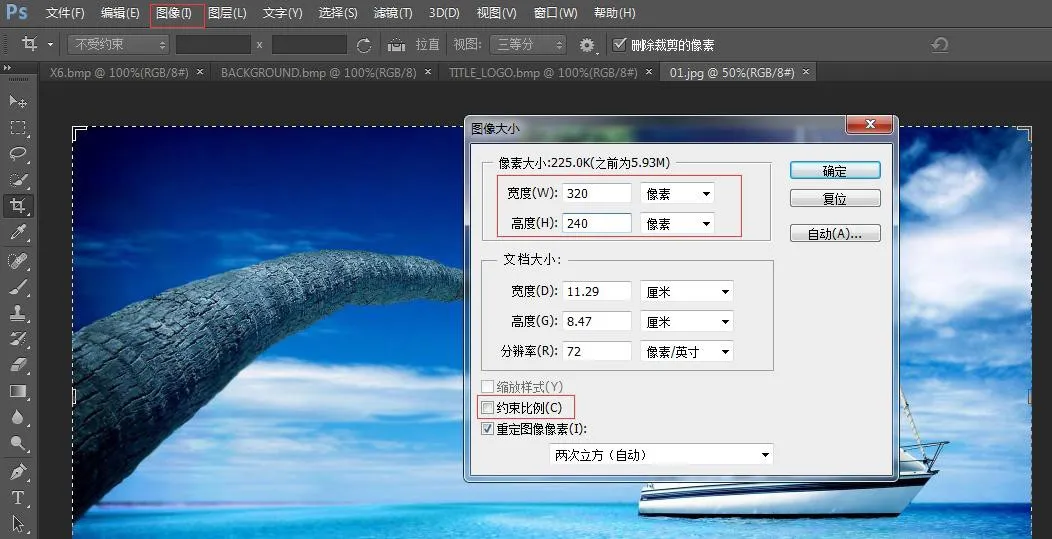

Photoshop 열기 → 이미지 열기 → 이미지 → 이미지 크기
<
전화기 모델에 따라 너비와 높이를 설정합니다. "비율 제한" 체크 해제 → 확인 클릭

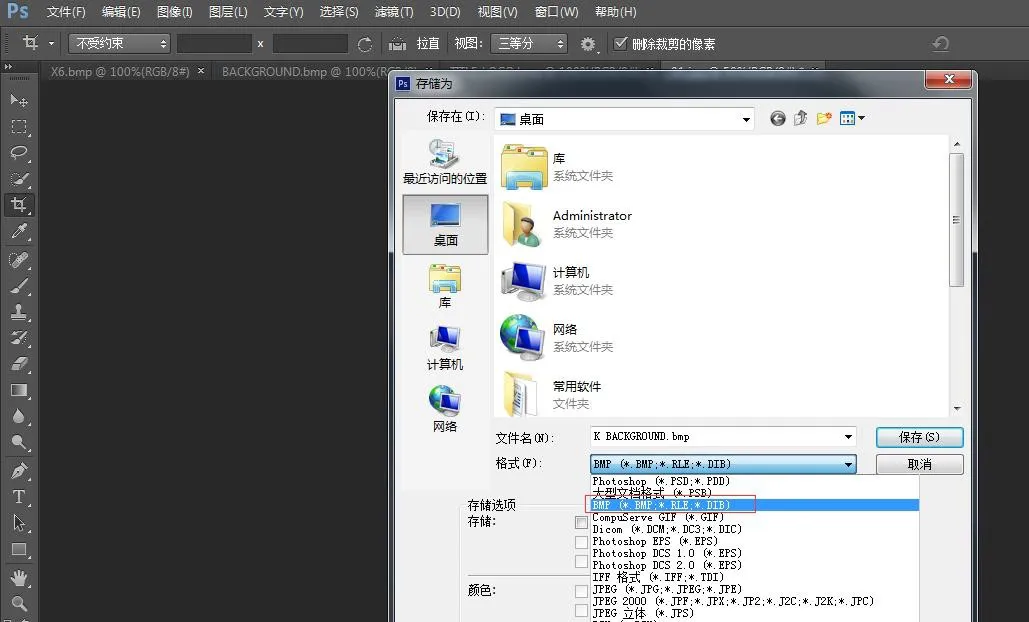

파일 → 다른 이름으로 저장 → BMP 형식 선택

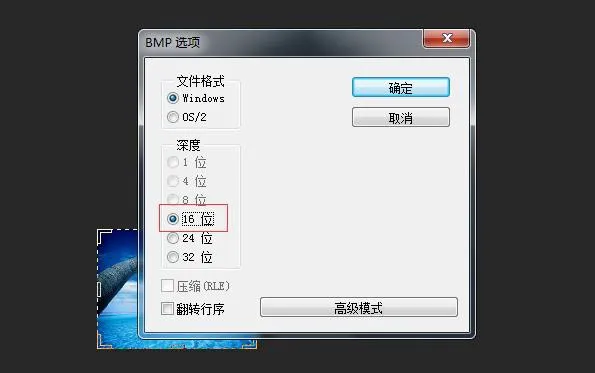

저장 클릭, 표시된 대로 올바른 색상 심도를 선택합니다:
<
전화기 모델에 맞는 색상 심도를 선택 → 확인. 이미지 생성 완료.
3. 타이틀 로고, 속도 다이얼 및 DSS 키 아이콘은 동일한 생성 방법을 사용합니다.
4. etc.tar.gz 패키지 생성 방법
7-Zip 도구 사용 (예: ICON_SERVICE.bmp)

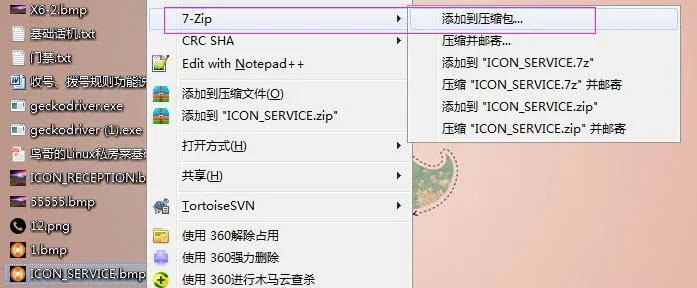

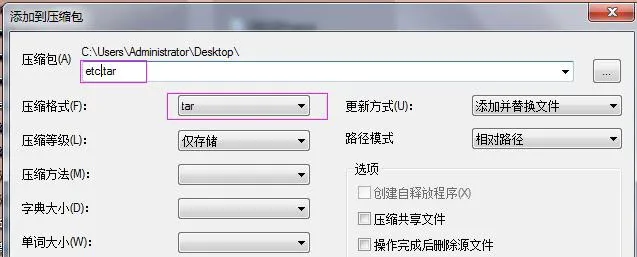

1) 파일을 마우스 오른쪽 버튼으로 클릭 → 7-Zip → 압축 파일에 추가 → 압축 형식: tar → 확인 → etc.tar 생성

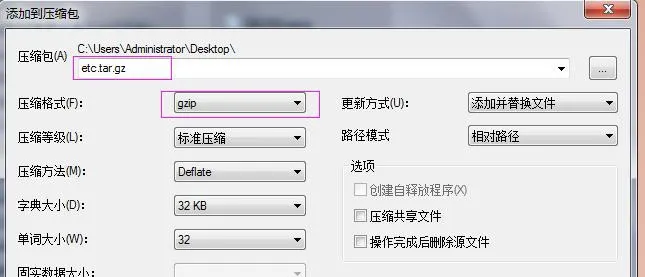

2) etc.tar를 마우스 오른쪽 버튼으로 클릭 → 7-Zip → 압축 파일에 추가 → 압축 형식: gzip → 확인 → etc.tar.gz 생성
BX3S/BX4/BH5 배경화면 업그레이드
H5는 배경화면, 타이틀 로고 및 유휴 속도 다이얼 아이콘 업그레이드를 지원합니다.

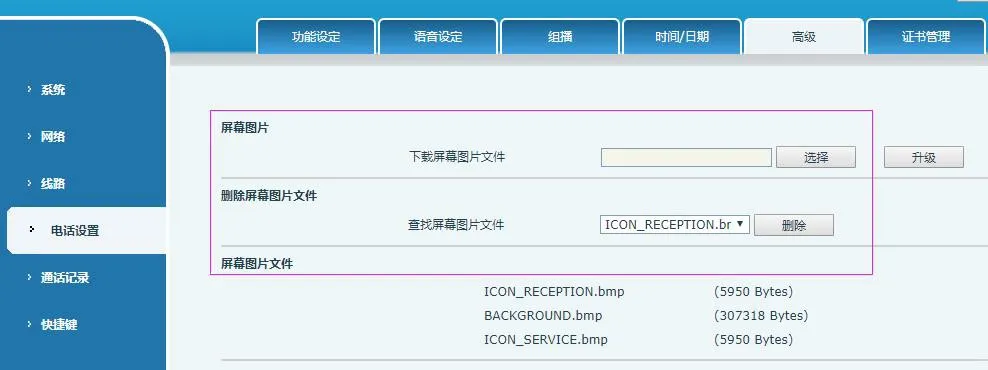

전화기 web UI에 로그인 → 전화 설정 → 고급 → 화면 이미지. 여기에서 .bmp 또는 .tar.gz 파일을 업로드합니다.
<
성공적인 업그레이드 후 이 페이지에서 이미지를 보고 삭제할 수 있습니다.

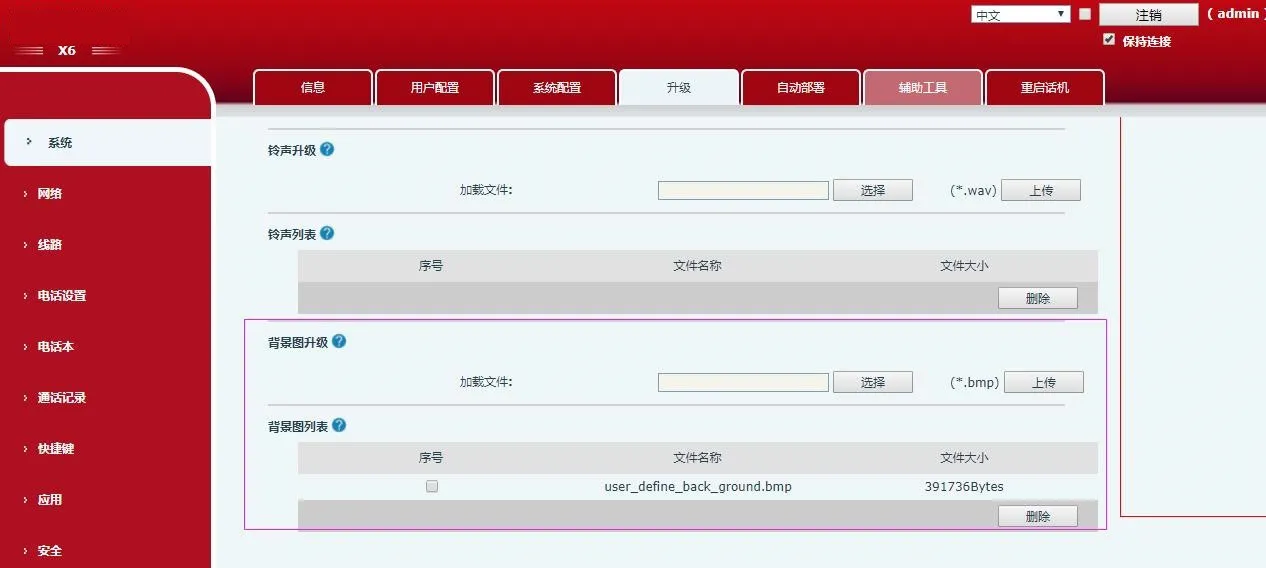

BX5S/BX6/BX7/BX7C/GP210/GP210i 배경화면 업그레이드
전화기 web UI에 로그인 → 시스템 → 업그레이드 → 배경화면 업그레이드
<
성공적인 업그레이드 후 이 페이지에서 배경화면을 보고 삭제할 수 있습니다.
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i DSS 키 아이콘 업그레이드 (2가지 방법)
1) 직접 업그레이드 (.png)

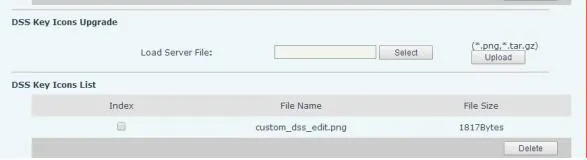

Web UI: 시스템 → 업그레이드 → DSSkey 아이콘 업그레이드. 사용자 정의 아이콘 업로드 (표 4 이름 지정 규칙 준수 필수). 업그레이드된 아이콘은 DSS Key 아이콘 목록에 나타납니다.
2) 일괄 업그레이드 (.tar.gz)
대량 아이콘 업그레이드의 경우 .tar.gz 패키지 사용 (사용자 정의 이름 지원).
① Linux 패키징 명령어: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Windows 패키징 (7-Zip):
- 파일 선택 → 마우스 오른쪽 버튼 클릭 → 7-Zip → 압축 파일에 추가 → tar → 확인 (etc.tar 생성)
- etc.tar 마우스 오른쪽 버튼 클릭 → 7-Zip → 압축 파일에 추가 → gzip → 확인 (etc.tar.gz 생성)

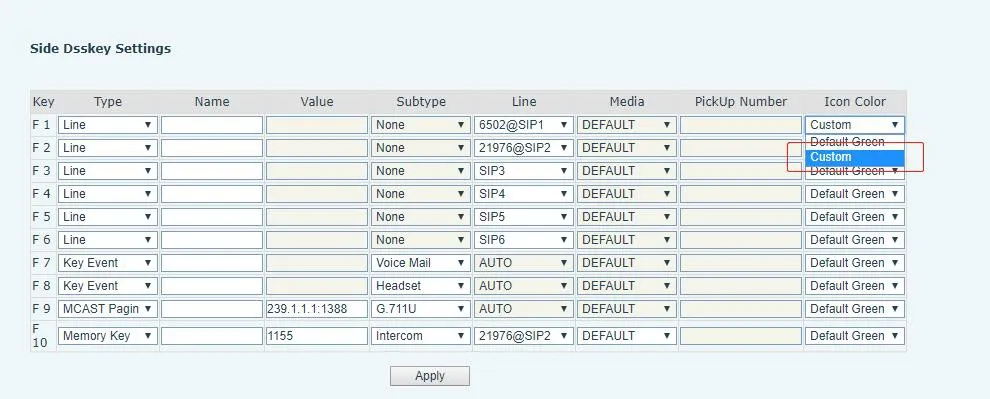

업그레이드 후 web UI에서 사용자 정의 DSS 키 아이콘을 선택합니다.
BX34 시리즈 Auto Provision (배경화면, 타이틀 로고; H5는 속도 다이얼 아이콘 지원)
구성 파일의
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

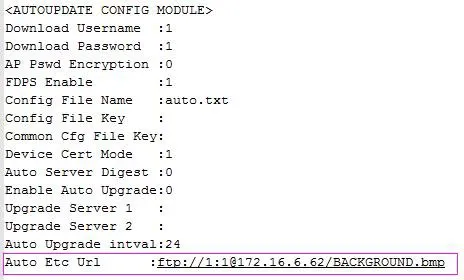

구성 예제 (BACKGROUND.bmp):
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i는 배경화면 및 DSS 키 아이콘에 대해 동일한 Auto Provision 방법을 사용합니다 (타이틀 로고 지원 없음). 파일 이름은 사용자 정의 가능합니다.
예제 (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
