이 가이드는 동일 LAN에서 PBX 등록 없이 출입통제 장비의 IP 직접 다이얼 기능을 사용하는 방법을 설명합니다. 적용 모델, 연결 준비, 단축키 호출, 수동 다이얼, Dial Peer 규칙, 키 설정, 미등록 발신 주의사항을 포함합니다.
출입통제 장비가 동일한 상호 연결 LAN에 있고 PBX 환경에 등록되지 않은 경우 IP 직접 다이얼 기능을 사용하여 내부 상호 통신을 구현할 수 있습니다.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① i20S와 전화기(X7A) 각 1대, POE 스위치 1대(또는 DC 전원)를 준비하고 장비를 스위치에 연결합니다.
② 디버깅용 컴퓨터 1대를 준비하여 스위치에 연결하고, 컴퓨터와 전화기 간 네트워크가 통신 가능한지 확인합니다.
i20S/i52W/i53W를 스위치에 연결하고, 컴퓨터를 장비와 동일한 스위치에 연결합니다. 컴퓨터와 장비 사이의 네트워크가 서로 통신 가능한지 확인합니다. 연결도는 아래 그림과 같습니다:
장비와 컴퓨터 연결도
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64: 대기 상태에서 단축 다이얼 키를 10초간 길게 누르면 비프음이 5초간 지속됩니다. 5초 이내에 단축 다이얼 키를 1회 누르면 비프음이 멈추고 장비가 자동으로 IP를 안내합니다.
i20S/i23S/i30/i31S: 전원 인가 후 30초 이내에 장비의 # 키를 3초간 길게 누르면 음성으로 로컬 IP 주소가 자동 재생됩니다.

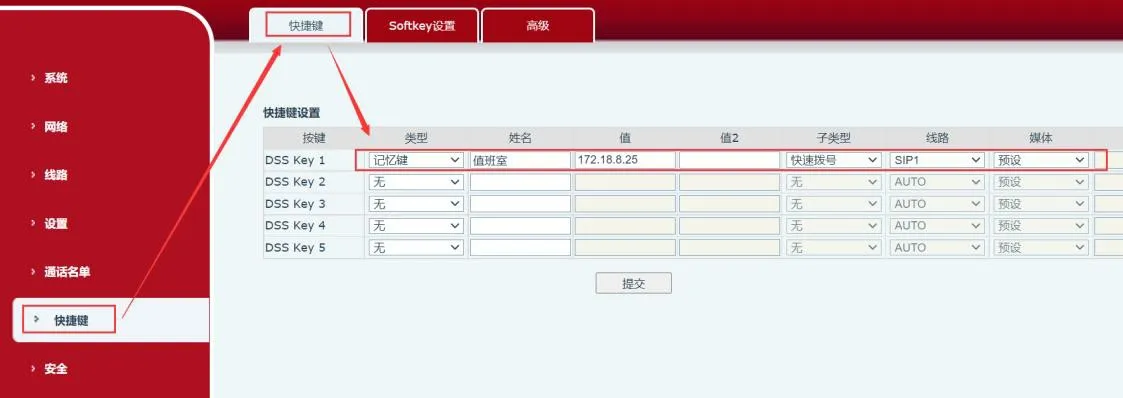

장비의 웹 백엔드에 로그인한 후 단축키---단축키---단축키 설정에서 정보를 입력하고 제출합니다. 유형은 “메모리 키”를 선택하고 이름은 사용자 지정할 수 있으며, 값에는 상대 장비의 IP를 입력하고 유형은 “단축 다이얼”을 선택합니다.
적용 대상: i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
출입통제 키패드에서 IP 주소를 입력하여 호출합니다. 예를 들어 172.18.8.23에서 172.18.8.5를 호출할 때 “.”는 “*” 키로 대체합니다.
다이얼 규칙을 사용하려면 장비 웹 페이지에서 설정해야 합니다. 아래에서 설정 절차를 자세히 설명합니다.
웹 로그인: 획득한 IP 주소를 브라우저에 입력하고 사용자 이름과 비밀번호를 입력하여 로그인합니다(기본값 admin).

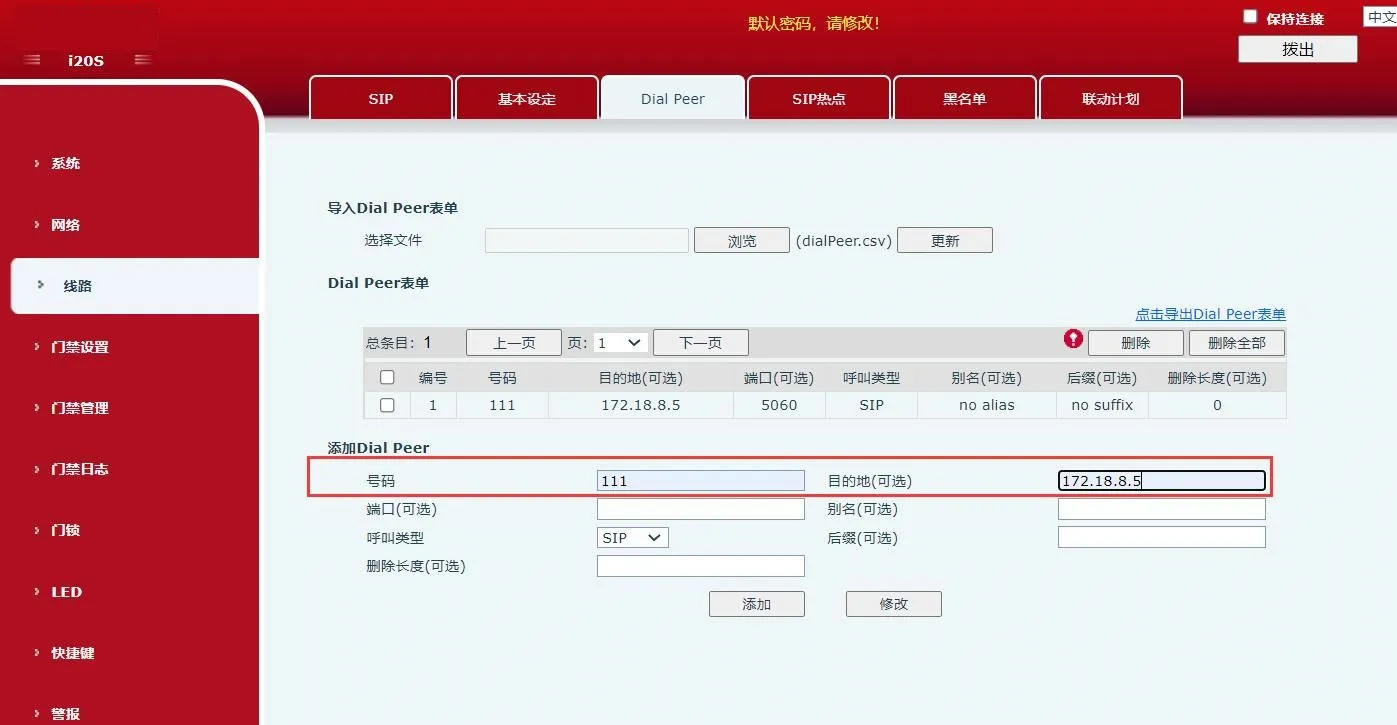

웹에 로그인한 후 “라인”---“Dial Peer”---“Dial Peer 추가”에서 아래 그림과 같이 설정합니다:
①번호: 사용자 지정. 여기 입력한 번호가 원래 번호를 대신하여 호출에 사용됩니다；
②목적지: 호출해야 할 주소입니다. IP 주소 또는 SIP 계정을 입력할 수 있으며, SIP 계정 방식인 경우 SIP 계정 등록이 필요합니다. 여기서는 IP 주소 입력을 예로 듭니다；
다이얼 규칙 추가도

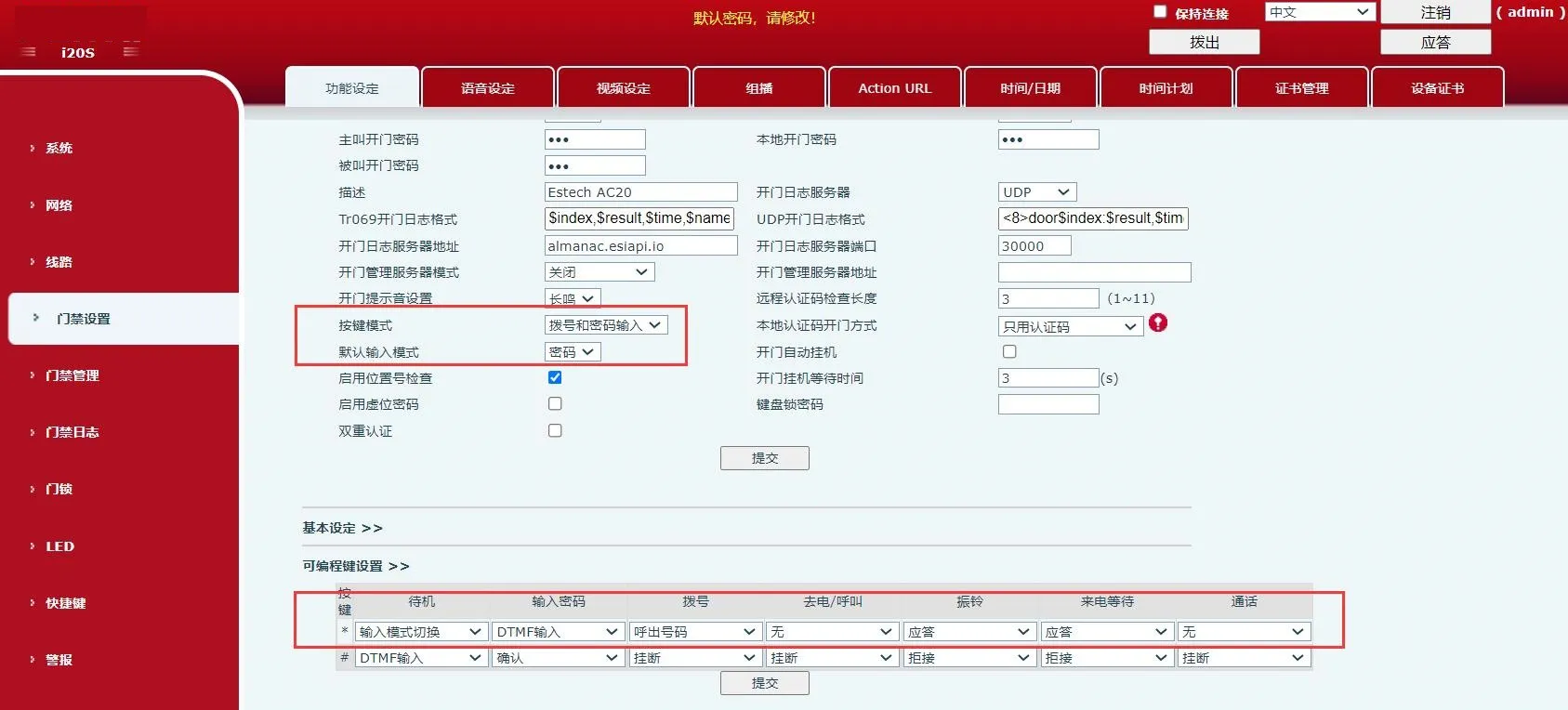

1.“출입통제 설정”---“기능 설정”에서 아래 그림과 같이 설정합니다. “일반 설정”에서 다음과 같이 설정합니다:
①“키 모드”를 “다이얼 및 비밀번호 입력”으로 선택합니다. 이때 키 입력은 다이얼 및 비밀번호 입력에 사용할 수 있습니다；
②“기본 입력 모드”를 “비밀번호”로 선택합니다. 기본 상태에서는 키 입력이 비밀번호 확인에만 사용됩니다；
“프로그램 키 설정”에서 다음과 같이 설정합니다:
“키*”의 대기 상태를 “입력 모드 전환”으로 선택하고, “다이얼” 항목은 “발신 번호”로 선택합니다；
키 모드 및 프로그램 키 설정도

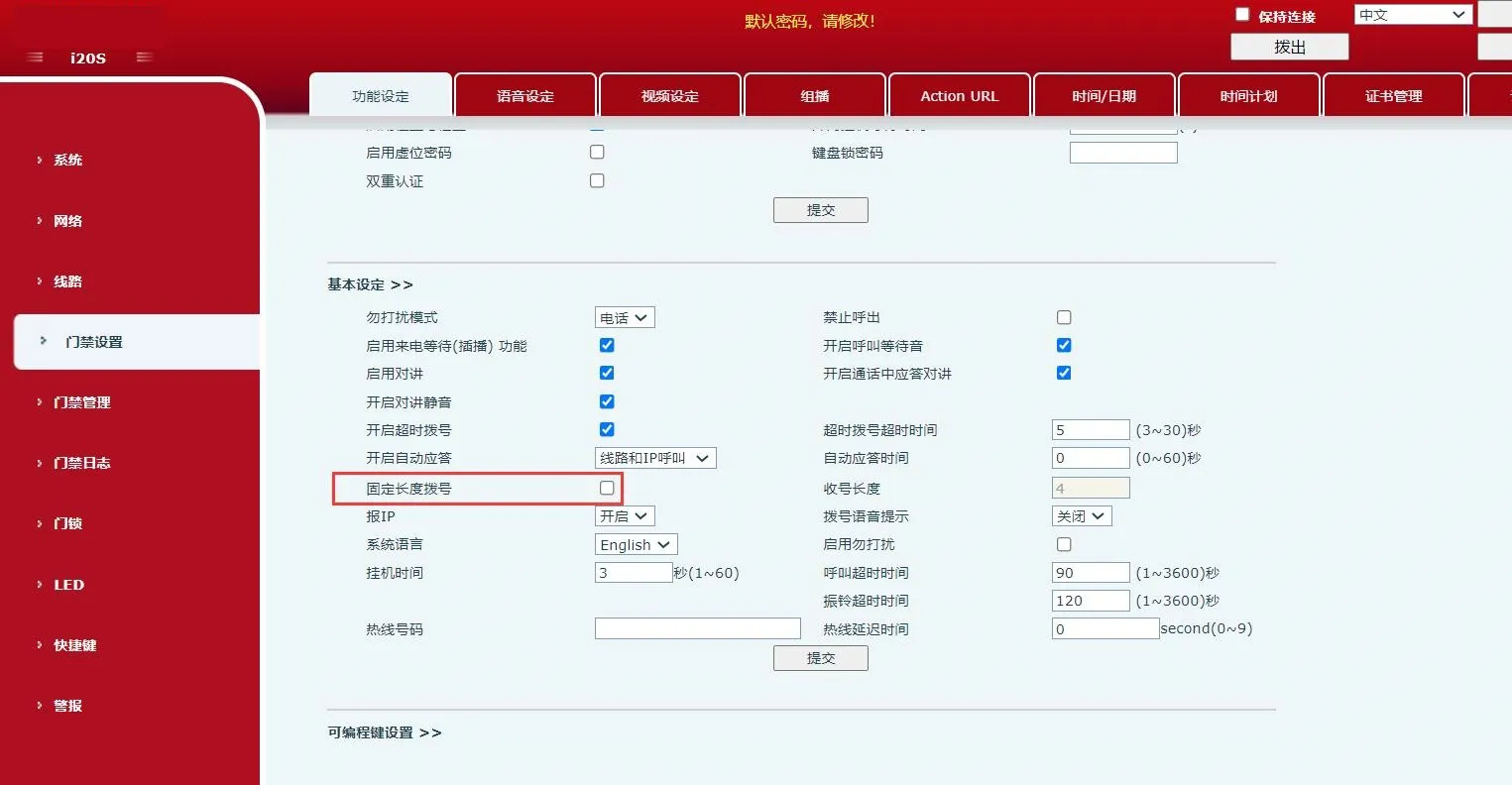

2.“출입통제 설정”---“기능 설정”---“기본 설정”에서 “고정 길이 다이얼” 체크를 해제합니다. 아래 그림과 같습니다；
고정 길이 다이얼 설정 해제도
3. 위 설정을 완료한 후 장비 키패드에서 “*사용자 지정 번호*”를 입력하면 즉시 발신됩니다. 또는 “*사용자 지정 번호”를 입력하고 3초 후 장비가 자동 발신하게 할 수 있습니다. 이 예에서는 “*111*” 또는 “*111”를 입력하면 발신됩니다.
주의사항:

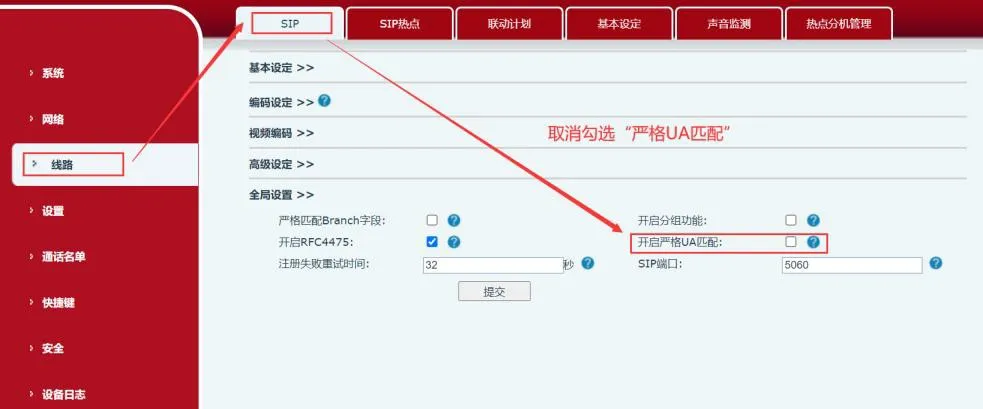

피호출 단말에서 엄격한 UA 매칭을 해제하여 장비가 해당 장비로 수신될 수 있도록 합니다.

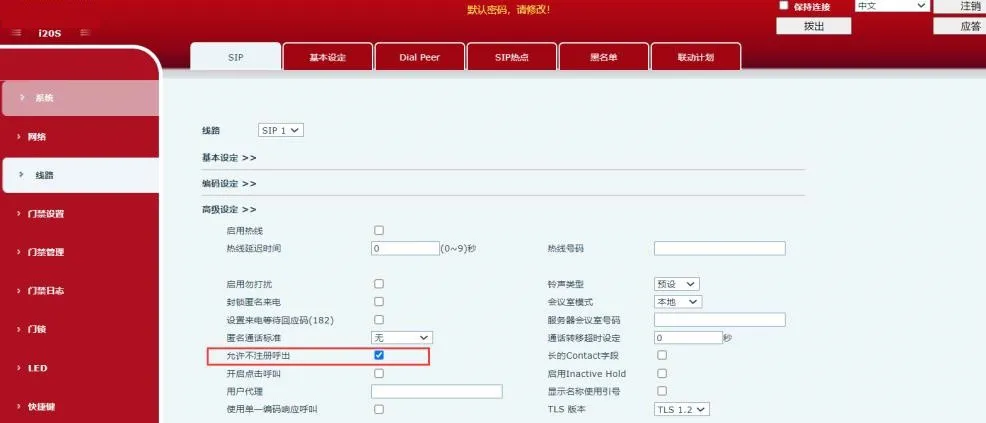

미등록 발신 허용을 선택하여 장비가 등록하지 않은 상태에서도 발신할 수 있도록 합니다.
