경보 트리거링, 링크 제어, DTMF 활성화 및 서버 기반 작업을 위해 산업용 인터콤, 액세스 제어 장치 및 실내 스테이션에서 건식 접촉 입력 및 출력을 구성하는 방법에 대해 알아보십시오.

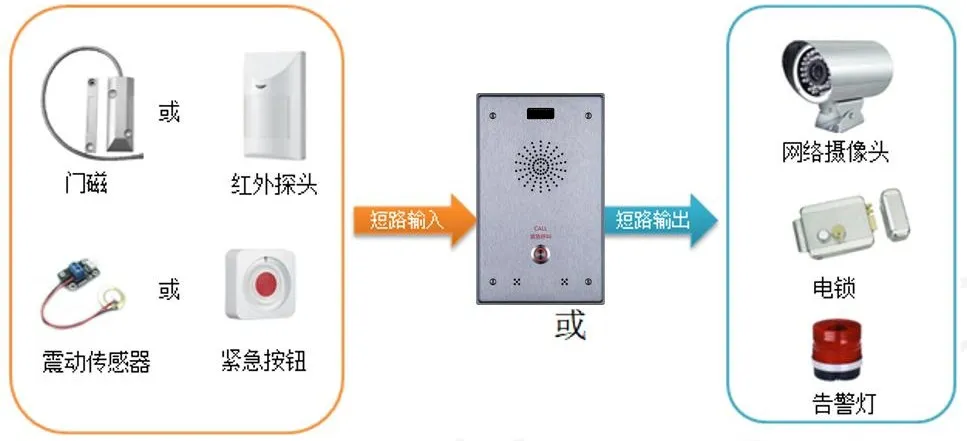

당사 산업용 인터콤, 출입 통제 기기, 실내 스테이션은 건식 접점 입출력 기능을 지원합니다. 아래와 같이 외부 기기를 인터콤 시스템에 연결하여 경보 신호 전송 및 연동 제어 기능을 구현할 수 있습니다.
본 가이드는 당사 모든 출입 통제, 인터콤, 실내 단말기 제품에 적용됩니다.
① 기기 1대(예시 모델: i12), PoE 스위치 또는 DC 전원 공급장치.
② 외부 경보 기기 1대.

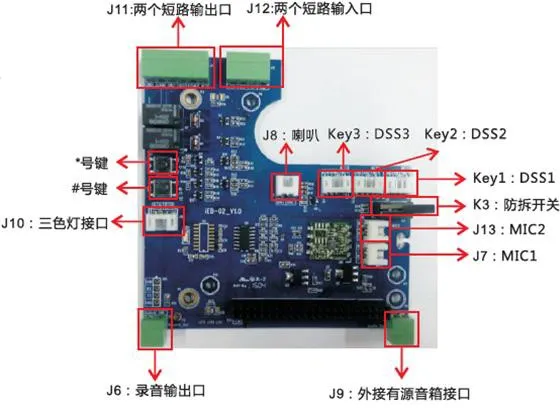

i12 모델은 두 그룹의 건식 접점 입출력 인터페이스를 제공하며, 위 그림에서 J11과 J12로 표기됩니다. 입력 포트는 도어 센서, 적외선 감지기, 진동 센서, 비상 버튼과 연결해 사전 설정 동작을 트리거할 수 있습니다. 출력 포트는 전자 잠금장치, 경보등, 카메라 경보 입력단에 연결하여 연동 응답 동작을 실행합니다.
실제 현장 환경에 맞춰 입출력 설정을 구성하십시오.
건식 접점 입력 포트:
입력 포트는 도어 콘택트, 적외선 센서, 진동 감지기, 비상 호출 버튼에 연결해 지정된 동작을 실행합니다.
1. 메시지로 서버에 경보 보고
호환 가능한 단말기에서 문자 형식 메시지를 기기로 전송할 수 있으며, 메시지 규격은 ALERT=[메시지]입니다. 기본 설정 기준 ALERT=OUT1_SOS 명령을 사용할 수 있습니다.
2. 입력 트리거 동작
외부 기기를 입력 포트에 연결 시 시스템은 두 가지 트리거 모드를 감지합니다:
하이 레벨 트리거(개방 회로 트리거)
로우 레벨 트리거(폐쇄 회로 트리거)
건식 접점 출력 포트:
출력 포트는 전자 잠금, 경보등, 카메라 경보 입력단에 연결하여 사전 설정 제어 동작을 작동시킵니다.
1. 서버 메시지로 출력 트리거

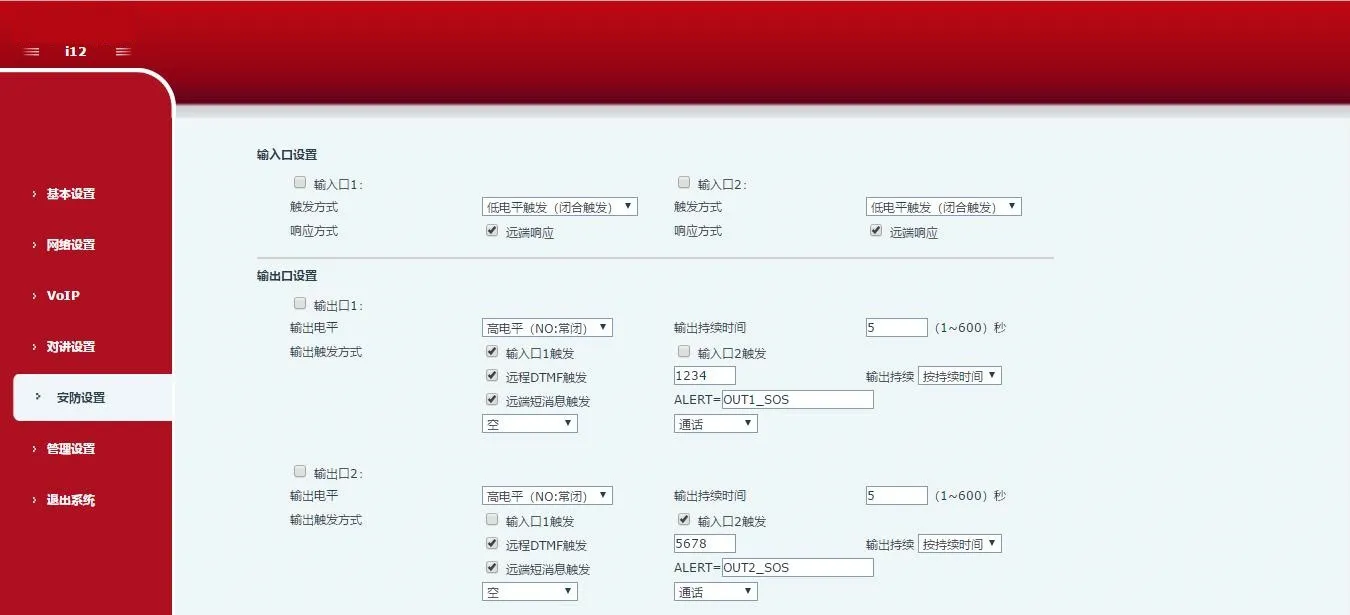

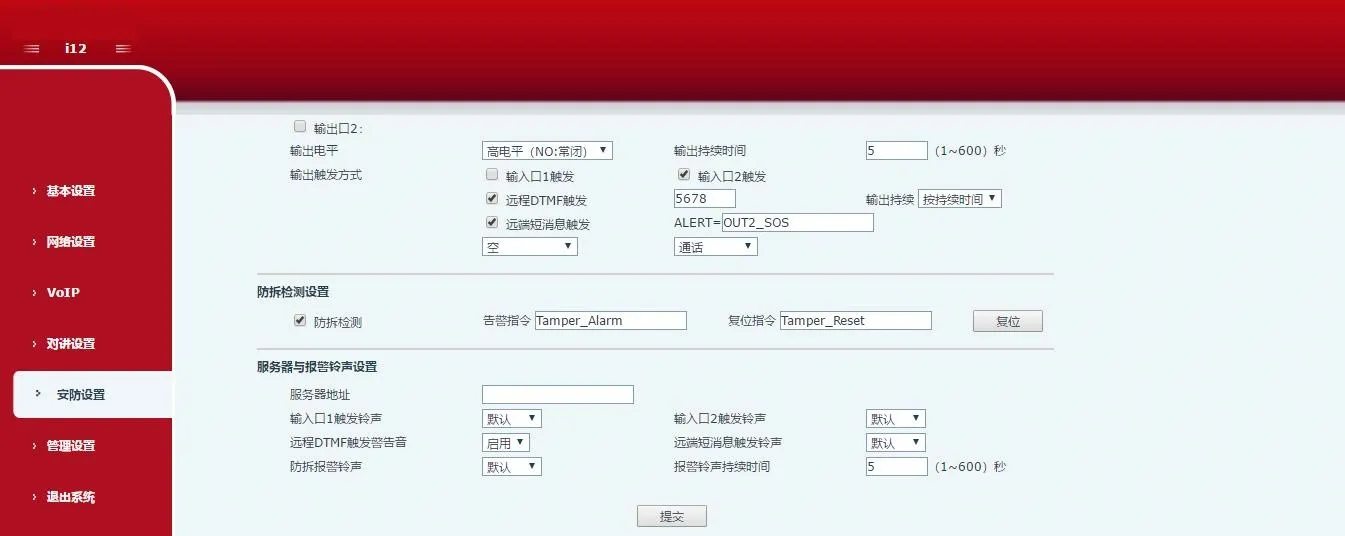

기기는 서버의 출력 제어 메시지를 수신해 해당 출력 포트를 활성화합니다. 웹 페이지에서 원격 문자 트리거 옵션을 활성화하면, ALERT=[메시지] 형식 메시지 수신 시 설정된 출력 동작이 자동 실행됩니다.
2. 입력 포트와 출력 연동
출력 포트를 입력 포트와 연결해 입력 이벤트 발생 시 자동으로 출력을 작동시킬 수 있습니다. 웹 설정에서 입력 트리거 기능을 활성화하고 논리 입력 채널을 지정하세요.
3. 원격 DTMF 명령 출력 트리거
통화 중 DTMF 코드를 수신 및 인증한 후 출력 포트를 작동합니다. 웹에서 원격 DTMF 트리거를 활성화하며 기본 코드는 1234입니다. 통화 중 1234 입력 시 출력 상태가 변경되며, # 키 입력으로 즉시 동작을 실행할 수 있습니다.
4. 통화 상태 연동 출력
출력 동작을 통화 상태와 연동할 수 있습니다. 특정 상태 선택 시 해당 통화 모드 시작 시 경보가 작동하고, 상태 종료 후 자동으로 정지합니다.
