이 가이드는 출입통제 장비를 전기 잠금장치에 연결하는 방법을 설명합니다. Fail-safe와 Fail-secure 잠금장치 차이, 내부 및 외부 전원 모드, JP1 점퍼 설정, 전류 조건, 연결 주의사항과 배선도를 포함합니다.
이 문서는 출입통제 장비를 전기 잠금장치에 연결하는 방법을 설명합니다. 전기 잠금장치의 기동 전류가 12V/500mA보다 작을 경우 출입통제 장비를 통해 전원을 공급할 수 있으며, 이를 내부 전원 공급 모드라고 합니다. 전기 잠금장치의 기동 전류가 12V/500mA를 초과할 경우 출입통제 장비는 단락 출력 제어 역할만 하며, 전원은 전기 잠금장치 자체 또는 외부 전원에서 공급해야 합니다. 이를 외부 전원 공급 모드라고 합니다. 이 두 가지 모드는 JP1 점퍼로 제어되며, 구체적인 연결 방법은 본 문서의 안내에 따라 진행할 수 있습니다.
출입통제 시리즈
이 문서는 출입통제 장비로 전기 잠금장치를 연결하는 기능을 사용하는 모든 사용자를 대상으로 합니다.
Fail-safe: 전원이 차단되면 문이 열리고, 전원이 공급되면 잠기는 전기 잠금장치
Fail-secure: 전원이 차단되면 문이 닫히고, 전원이 공급되면 잠금 해제되는 전기 잠금장치
Fail-safe 잠금장치: 전원이 중단되거나 장애가 발생하면 fail-safe 유형의 전기 잠금장치는 자동으로 잠금 해제되어 사람이 위험 공간에서 대피할 수 있게 합니다. 그래서 “안전”하다고 부르며, 이는 공간이 아니라 사람에게 안전하다는 의미입니다.
Fail-safe 잠금장치는 보통 사무실 출입문이나 로비 출입문과 같은 출입구에 주로 사용됩니다.
Fail-secure 잠금장치: 전원이 차단되면 Fail-secure 잠금장치는 잠긴 상태를 유지합니다.
Fail-secure 잠금장치는 금고실, IT실 등 재산 보호 요구가 높은 출입통제 환경에서 사용됩니다. 또한 방화문이나 계단문에도 사용할 수 있습니다. 화재 발생 시 이러한 문은 닫힌 상태를 유지하여 일부 공간을 밀폐하고 화재 확산을 방지합니다.
Becke 출입통제 및 비디오 장비는 내부 전원 공급과 외부 전원 공급 두 가지 모드를 지원하며, 기본 모드는 외부 전원 공급 모드입니다.
내부 전원 공급 모드: 전자 잠금장치의 기동 전류가 12V / 500mA보다 작을 경우 내부 전원 공급 모드를 사용할 수 있으며, 잠금장치 인터페이스는 12V DC 출력을 제공합니다.
외부 전원 공급 모드: 전자 잠금장치의 기동 전류가 12V / 500mA를 초과할 경우 외부 구동 모드를 사용해야 하며, 잠금장치 인터페이스는 단락 출력 제어로 동작합니다.
주의:
1) 여기서 500mA는 기동 순간 전류를 포함합니다. 일반적으로 기동 순간 전류는 정상 동작 전류보다 큽니다. 500mA보다 큰 전기 잠금장치를 연결하면 잠금 해제를 시도할 때 과전류 보호로 인해 장비가 재부팅될 수 있습니다.
2) 내부 전원 공급 모드에서는 전기 잠금장치를 외부 전원에 연결할 수 없습니다. 잘못 연결하면 출력 릴레이가 손상될 수 있습니다.
연결하기 전에 다음 사항을 확인하십시오:
1) 전기 잠금장치 유형이 fail-safe 또는 fail-secure인지 확인
2) 전기 잠금장치 사양과 기동 전류가 12V / 500mA보다 작은지 확인；
3) 연결 시작
Step1. 전기 잠금장치의 사양을 확인하고 작동 전압이 12V, 최대 전류가 500mA인지 확인합니다.
Step2. 전기 잠금장치 유형이 fail-secure 또는 fail-safe인지 확인합니다. 둘 중 어느 것도 아니면 내부 전원 공급 모드를 사용할 수 없습니다.
Step3. JP1 점퍼 모듈이 연결되었는지 확인하고 pin1과 pin2, pin3과 pin4를 연결합니다.
Step4. 잠금장치 유형에 따라 전기 잠금장치를 출입통제 장비의 COM-NC 또는 COM-NO 인터페이스에 연결합니다.
내부 전원 공급 모드의 장점:
설치 위치는 일반적으로 인터페이스가 제한된 문 근처이며, 내부 전원 공급 모드는 외부 전원이 필요하지 않습니다. 이 방식은 설치가 더 간단하고 비용이 더 낮습니다.
주의: i33V / i32V는 단락 출력 포트 1에서만 내부 전원 공급 모드를 지원합니다.

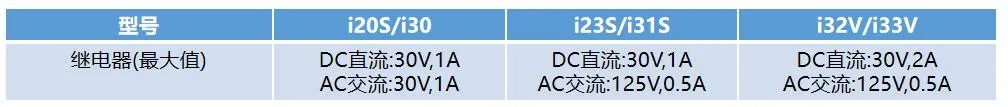

Step1. 전기 잠금장치의 사양을 확인하고 최대 전압과 전류가 출입통제 릴레이 사양에 부합하는지 확인합니다.
Step2. JP1 연결을 확인하고 pin2와 pin3을 연결하며 pin1과 pin4는 비워둡니다.
Step3. 무전압 모드를 사용할 때 NC-COM / NO-COM은 잠금장치와 외부 전원 사이의 ON / OFF 스위치 역할을 합니다.
1) 외부 전원의 양극을 전자 잠금장치의 양극에 연결합니다；
2) 외부 전원의 음극을 출입통제 장비의 COM 포트에 연결합니다
3) 잠금장치 유형에 따라 전자 잠금장치의 음극 단자를 출입통제 장비의 NC 또는 NO 포트에 연결합니다.
