랙 장착 설치는 서버 랙, 네트워크 캐비닛, 통신 캐비닛, 제어 캐비닛, 음향·영상 랙, 산업용 인클로저 안에 장비를 배치하는 표준화된 구축 방식입니다. 장비는 보통 표준 랙 유닛 크기에 맞춰 고정되며, 여러 장치를 세로 방향으로 정돈된 구조 안에 배치할 수 있습니다.

많은 전자 시스템을 한곳에서 설치하고, 전원을 공급하고, 냉각하고, 케이블링하고, 감시하고, 유지보수해야 하는 환경에서 이 방식은 널리 사용됩니다. 데이터센터, 기업 IT실, 통신 교환 설비, 방송 시스템, 보안 관제실, 산업 자동화, 스마트 빌딩, 교통 인프라, 연구실, 공공 서비스 시설에서 흔히 볼 수 있습니다.

표준 캐비닛 배치가 보편화된 이유

시스템이 복잡해질수록 장비를 선반, 책상, 벽면에 임의로 놓는 방식은 관리 문제를 만듭니다. 케이블 추적이 어려워지고, 공기 흐름이 불균일해지며, 장비 교체가 힘들어지고, 유지보수 작업의 위험도 커집니다. 랙 구조는 예측 가능한 물리 배치를 제공해 이러한 문제를 줄입니다.

표준 랙 배치는 기술팀이 공간, 전원, 냉각, 케이블 경로, 접지, 라벨링, 향후 확장을 계획하는 데도 도움이 됩니다. 각 장비를 별도 물체로 보는 것이 아니라, 랙을 관리 가능한 인프라 단위로 다루게 됩니다.

여러 현장을 운영하는 조직에게 이런 반복성은 가치가 큽니다. 지점 네트워크 캐비닛, 데이터룸, 감시 랙, 통신 랙이 비슷한 레이아웃 템플릿을 따를 수 있어 서로 다른 장소에서도 설치와 지원이 쉬워집니다.

여러 분야에서 공통되는 핵심 가치

공간 효율

랙은 장비실 공간을 세로로 활용합니다. 장비를 책상이나 선반에 넓게 펼치는 대신, 시스템을 작은 바닥 면적 안에 적층할 수 있습니다. 서버실, 통신실, 관제실, 이동식 셸터, 방송실, 기술 캐비닛처럼 바닥 공간이 제한된 곳에서 중요합니다.

랙 유닛은 용량 계획도 쉽게 만듭니다. 팀은 사용 가능한 유닛 수, 향후 장비를 위한 예비 공간, 안정성을 위해 무거운 장비를 하단에 배치해야 하는지를 계산할 수 있습니다.

유지보수 접근성

올바르게 장착된 장비는 식별, 제거, 교체, 점검이 쉽습니다. 전면과 후면 접근, 슬라이딩 레일, 케이블 라벨, 랙 선반, 패치 패널은 기술자가 관련 없는 시스템을 건드리지 않고 유지보수하는 데 도움을 줍니다.

가동 중단 비용이 큰 환경에서는 이 점이 중요합니다. 장비를 빠르게 찾고 교체할 수 있으면 장애 처리 시간이 줄어듭니다.

열 관리

랙 레이아웃은 계획된 공기 흐름을 지원합니다. 많은 장비는 전면 흡기와 후면 배기를 기준으로 설계되지만, 일부는 측면 흐름이나 아래에서 위로 흐르는 공기를 필요로 합니다. 캐비닛 설계, 블랭킹 패널, 팬 트레이, 타공 도어, 냉복도와 열복도 계획은 장비 온도에 영향을 줍니다.

열 계획이 부족하면 장비 수명이 줄고, 예기치 않은 종료가 발생하며, 팬 소음이 증가할 수 있습니다. 따라서 랙 설치는 물리적으로 맞는지만 볼 것이 아니라 발열량과 공기 경로도 고려해야 합니다.

케이블 정리

구조화된 케이블 라우팅은 가장 눈에 띄는 장점 중 하나입니다. 패치 패널, 케이블 매니저, 광섬유 트레이, 수평·수직 정리대, 벨크로 타이, 라벨 시스템은 케이블이 뒤엉키는 것을 방지합니다.

좋은 케이블 관리는 장애 진단, 공기 흐름, 문서화, 장기 신뢰성을 개선합니다. 또한 유지보수 중 실수로 케이블이 빠지는 위험도 줄입니다.

데이터센터와 클라우드 인프라

데이터센터는 가장 대표적인 적용 분야입니다. 서버, 스토리지 어레이, 상단 랙 스위치, 방화벽, 로드 밸런서, 백업 어플라이언스, PDU, KVM 장비, 모니터링 센서는 표준 랙에 배치되는 경우가 많습니다.

이 환경에서 랙은 더 큰 데이터센터 아키텍처의 일부입니다. 전력 밀도, 냉각 용량, 바닥 하중, 공기 흐름 방향, 이중화, 케이블 트레이, 접지, 모니터링이 함께 조정되어야 합니다.

클라우드 서비스 제공자, 기업 데이터센터, 코로케이션 시설, 사설 서버룸은 확장성을 위해 랙 장착 시스템을 사용합니다. 새로운 컴퓨팅, 저장, 네트워크 용량을 예측 가능한 물리 형식으로 추가할 수 있습니다.

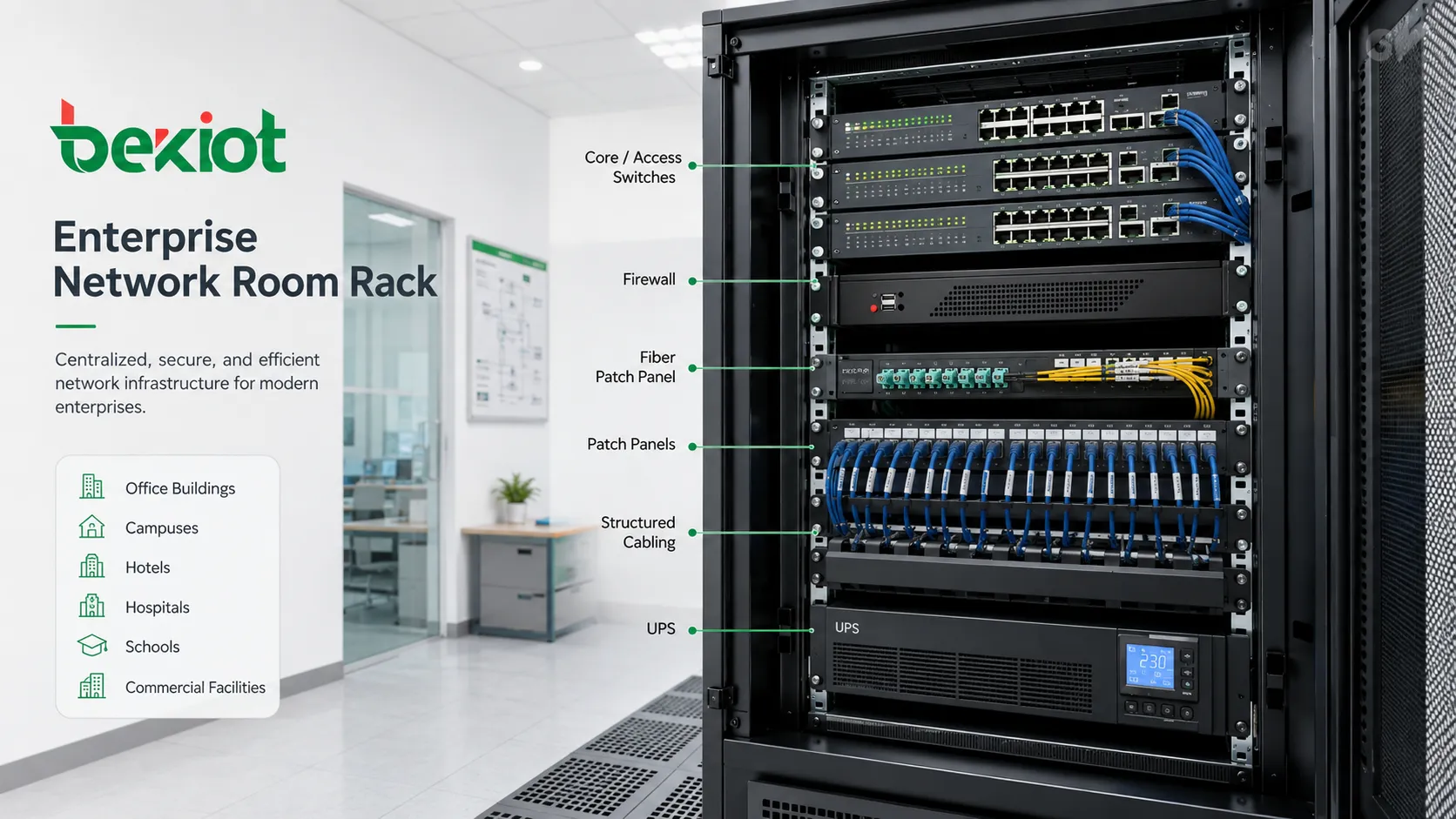

기업 네트워크실

사무실 건물, 캠퍼스, 호텔, 병원, 학교, 상업 시설은 스위치, 라우터, 방화벽, 무선 컨트롤러, 패치 패널, 광분배반, UPS, 구조화 케이블링을 위해 랙 캐비닛을 자주 사용합니다.

잘 설계된 네트워크실 랙은 워크스테이션, 액세스 포인트, IP 카메라, 전화기, 프린터, 출입통제 패널, 빌딩 시스템을 연결합니다. 랙에 라벨이 부족하거나 과밀하면 간단한 포트 변경도 어려워질 수 있습니다.

기업 IT팀의 경우 랙 레이아웃은 논리적 네트워크 설계와 맞아야 합니다. 코어 스위치, 액세스 스위치, 패치 패널, 업링크, 관리 포트, 전원 연결을 쉽게 식별할 수 있어야 합니다.

통신 및 커뮤니케이션 시스템

통신 환경에서는 음성 플랫폼, 전송 장비, 라우터, 광전송 장치, 미디어 게이트웨이, 세션 경계 컨트롤러, 무선 장비, 전원 분배, 케이블 종단 시스템에 랙을 사용합니다. 이러한 설치는 중앙국, 기지국실, 기업 통신실, 통신사업자 시설, 통신 셸터에 배치될 수 있습니다.

통신 시스템은 높은 가용성을 요구하는 경우가 많습니다. 랙에는 이중 전원 공급, 배터리 백업 DC 전원, 접지 바, 서지 보호, 팬 시스템, 경보 모니터링이 포함될 수 있습니다. 장비 배치는 빠른 교체와 명확한 케이블 추적을 지원해야 합니다.

통신 사이트는 많은 구리선, 광섬유, 동축 연결을 포함하는 경우가 많으므로 물리적 정리가 매우 중요합니다. 케이블 관리가 나쁘면 신호 품질, 유지보수 속도, 장애 분리에 영향을 줄 수 있습니다.

보안 및 영상감시 관제실

보안 시스템은 중앙화된 장비 랙에 의존하는 경우가 많습니다. 영상 녹화기, 영상 관리 서버, 저장 어레이, PoE 스위치, 출입통제 서버, 경보 컨트롤러, 매트릭스 시스템, 키보드 컨트롤러, 감시 네트워크 장비가 랙에 설치될 수 있습니다.

관제실에서 랙은 단순한 보관 캐비닛이 아닙니다. 연속 녹화, 경보 대응, 영상 분배, 시스템 감시를 지원합니다. 보안 장비는 24시간 운영이 필요할 수 있으므로 백업 전원과 냉각이 중요합니다.

랙 정리는 사건 발생 시에도 도움이 됩니다. 운영자와 기술자는 특정 카메라, 문, 구역, 건물과 연결된 녹화기, 스위치, 컨트롤러를 빠르게 식별해야 합니다.

산업 자동화와 유틸리티 시설

공장, 변전소, 수처리 시설, 석유·가스 현장, 교통 차고지, 광산, 물류센터, 발전 시설은 산업용 PC, PLC 통신 게이트웨이, SCADA 서버, 네트워크 스위치, 시리얼 장치 서버, 데이터 이력 시스템, 프로토콜 변환기, 모니터링 시스템에 랙 장착 시스템을 사용할 수 있습니다.

산업용 랙은 사무실 랙보다 더 거친 조건을 마주합니다. 먼지, 진동, 열, 전기 노이즈, 습도, 제한된 접근이 설치 설계에 영향을 줄 수 있습니다. 인클로저에는 더 강한 밀폐, 필터링, 접지, 본딩, 서지 보호가 필요할 수 있습니다.

공정 환경에서 랙은 제어, 모니터링, 보고, 안전 관련 통신을 지원할 수 있습니다. 따라서 유지보수 절차는 생산이나 현장 장비를 방해하지 않도록 신중하게 계획해야 합니다.

오디오, 비디오 및 방송 시스템

방송국, 회의센터, 스튜디오, 강의실, 지휘센터, 극장, 음향·영상 관제실은 비디오 스위처, 오디오 프로세서, 증폭기, 매트릭스 라우터, 인코더, 디코더, 녹화 시스템, 미디어 서버, 회의 장비, 신호 변환기를 위해 랙을 사용합니다.

음향·영상 랙은 케이블 분리가 중요합니다. 전원 케이블, 스피커 케이블, 오디오 라인, 비디오 케이블, 네트워크 라인, 제어 배선은 노이즈, 간섭, 유지보수 혼선을 피하기 위해 서로 다른 경로가 필요할 수 있습니다.

증폭기, 프로세서, 영상 장비는 밀폐 가구나 관제실 내부에서 상당한 열을 발생시킬 수 있으므로 냉각도 중요합니다.

교통 및 공공 인프라

철도역, 지하철, 공항, 항만, 터널, 고속도로, 교통관제센터, 버스터미널은 통신, 감시, 승객 정보, 공공 방송, 신호 지원, 네트워크 스위칭, 비상 제어를 위해 랙 장착 시스템을 자주 배치합니다.

이러한 환경은 분산된 사이트 전체에서 안정적인 운영을 요구합니다. 장비실은 역 후방 공간, 도로변 캐비닛, 터널 기술실, 승강장 장비실, 중앙 지휘센터에 위치할 수 있습니다.

랙 설계는 접근성, 환경 보호, 백업 전원, 케이블 인입, 접지, 원격 모니터링, 제한된 정비 시간 안에서의 빠른 유지보수를 고려해야 합니다.

의료, 연구실, 연구 환경

병원과 연구실은 영상 서버, 데이터 저장장치, 네트워크 장비, 검사실 정보 시스템, 모니터링 서버, 의료기기 게이트웨이, 연구용 컴퓨팅 클러스터, 보안 데이터 플랫폼을 위해 장비 랙을 사용합니다.

이러한 환경은 통제된 접근, 깔끔한 케이블 배치, 데이터 보호, 신뢰할 수 있는 백업 전원, 명확한 라벨링을 요구하는 경우가 많습니다. 의료 분야에서는 중단이 진료 흐름, 환자 기록, 영상 가용성, 부서 협업에 영향을 줄 수 있습니다.

연구 환경은 고성능 컴퓨팅, 시험 장비, 계측 장비, RF 시스템, 데이터 수집, 측정 플랫폼을 위해 랙을 사용할 수 있습니다. 실험실 구성은 자주 바뀌므로 유연성이 중요합니다.

스마트 빌딩과 시설 관리

현대 건물에는 공조 제어, 조명 제어, 에너지 관리, 출입통제, 화재경보 인터페이스, 엘리베이터, 감시, 주차 시스템, 방문자 시스템, 빌딩 자동화 서버 같은 많은 연결 시스템이 포함될 수 있습니다.

랙 캐비닛은 이러한 시스템을 장비실에 중앙화하는 데 도움이 됩니다. 기술자가 네트워크, 제어, 서버, 전원 구성요소를 하나의 구조화된 장소에서 접근할 수 있어 유지보수가 쉬워집니다.

시설팀은 빌딩 제어 랙 문서를 유지해야 합니다. 문서가 부족한 랙은 빌딩 시스템 장애가 발생했을 때 유지보수를 늦출 수 있습니다.

설치 전 설계 요소

랙 크기와 깊이

선택한 캐비닛은 장비 깊이, 레일 유형, 케이블 굽힘 반경, 후면 접근 요구, 향후 확장에 맞아야 합니다. 너무 얕은 랙은 케이블을 급하게 굽히게 하거나 후면 도어를 막을 수 있습니다.

랙 높이에는 케이블 매니저, 블랭킹 패널, PDU, 선반, 향후 장비를 위한 공간도 포함되어야 합니다.

중량과 바닥 하중

서버, UPS 배터리, 저장 어레이, 전원 장비는 무거울 수 있습니다. 무거운 장비는 안정성을 위해 하단에 장착해야 합니다. 바닥은 전체 적재 중량을 지탱할 수 있어야 합니다.

이중 바닥 데이터센터, 지진 지역, 이동식 셸터, 상층 장비실에서는 설치 전에 구조 요구사항을 검토해야 합니다.

전원 분배

랙에는 계획된 전원 분배가 필요합니다. PDU, 이중 전원, 회로 용량, 접지, UPS 지원, 전원 케이블 경로는 장비 설치 전에 정해야 합니다.

과부하된 멀티탭과 관리되지 않는 연장선은 안전하지 않으며, 적절한 랙 전원 설계를 대신할 수 없습니다.

냉각 경로

공기 흐름은 장비 설계와 맞아야 합니다. 같은 캐비닛 안에 공기 흐름 방향이 다른 장비를 섞으면 핫스팟이 생길 수 있습니다. 블랭킹 패널은 뜨거운 공기의 재순환을 막는 데 도움이 됩니다.

중요 시스템이나 고밀도 부하를 지원하는 랙에서는 온도 모니터링이 유용합니다.

라벨링과 문서화

각 장비, 케이블, 포트, 전원 공급, 패치 연결에는 라벨이 있어야 합니다. 문서에는 랙 배치도, IP 주소, 포트 맵, 케이블 ID, 회로 정보, 유지보수 연락처가 포함되어야 합니다.

좋은 문서는 혼란스러운 하드웨어 더미처럼 보이는 랙을 관리 가능한 인프라 자산으로 바꿉니다.

계획이 부족한 설치에서 흔한 문제

흔한 문제 중 하나는 과밀입니다. 계획 없이 너무 많은 장비가 추가되면 공기 흐름, 케이블 접근, 작업 공간이 사라집니다. 기술자는 케이블 하나에 접근하기 위해 관련 없는 장비를 제거해야 할 수도 있습니다.

또 다른 문제는 전원 품질의 혼합입니다. 민감한 서버, 네트워크 스위치, AV 장비, 산업용 컨트롤러가 부적절한 부하와 전원을 공유하면 전압 강하, 노이즈, 예기치 않은 종료 위험이 커집니다.

케이블 혼잡도 자주 발생합니다. 너무 조인 케이블 묶음, 라벨 없는 패치 코드, 급격한 굴곡은 장애 진단과 신호 문제를 일으킬 수 있으며, 특히 광섬유와 고속 구리 링크에서 더 중요합니다.

마지막으로 많은 랙에는 수명주기 계획이 부족합니다. 장비는 수년 동안 추가되지만 오래된 케이블, 퇴역 장비, 사용하지 않는 패치 패널, 잊힌 전원 어댑터가 그대로 남습니다. 정기 감사가 필요합니다.

랙 장착 설치는 물리 배치, 전원, 냉각, 케이블링, 라벨링, 유지보수 접근성을 따로 보지 않고 함께 계획할 때 성공합니다.

운영 및 유지보수 관행

정기 점검은 온도, 팬 상태, 먼지 축적, 케이블 장력, 느슨한 나사, 사용하지 않는 케이블, 전원 부하, UPS 경보, 링크 표시등, 장비 상태 표시를 확인해야 합니다. 이런 작은 확인이 큰 고장을 예방할 수 있습니다.

접근 통제도 고려해야 합니다. 장비 랙에는 중요 시스템, 인증 정보, 저장 매체, 네트워크 접속점이 들어 있을 수 있습니다. 환경에 따라 문, 잠금장치, 감시, 방문자 통제가 필요할 수 있습니다.

변경 관리가 중요합니다. 새 케이블, 장비, 패치 변경, 전원 수정은 모두 기록해야 합니다. 문서화되지 않은 변경은 향후 장애 대응 지연의 주요 원인입니다.

가능하면 예비 랙 공간을 유지해야 합니다. 완전히 꽉 찬 랙은 긴급 교체, 확장, 임시 테스트 장비, 케이블 재작업을 위한 여유를 남기지 않습니다.

자주 묻는 질문

랙 설치에서 1U는 무엇을 의미합니까?

1U는 랙의 수직 공간 1.75인치에 해당하는 랙 단위입니다. 장비는 높이에 따라 1U, 2U, 4U 또는 다른 크기로 표시될 수 있습니다.

일반 데스크톱 장비를 랙에 설치할 수 있습니까?

가능합니다. 하지만 보통 랙 선반이나 특수 장착 키트가 필요합니다. 랙 공기 흐름을 기준으로 설계되지 않은 장비는 냉각과 케이블 접근에 추가 주의가 필요합니다.

랙에서 블랭킹 패널을 사용하는 이유는 무엇입니까?

블랭킹 패널은 사용하지 않는 전면 공간을 막고, 뜨거운 공기가 장비 흡기 영역으로 재순환되는 것을 방지해 냉각 효율을 높입니다.

무거운 장비는 상단과 하단 중 어디에 장착해야 합니까?

무거운 장비는 일반적으로 랙 하단에 장착해야 안정성이 높아지고 설치나 유지보수 중 전도 위험이 줄어듭니다.

기존 랙에 새 장비를 추가하기 전에 무엇을 확인해야 합니까?

사용 가능한 랙 공간, 깊이, 중량 용량, 전원 용량, 냉각, 케이블 경로, 접지, 네트워크 포트, UPS 부하, 문서 업데이트 필요 여부를 확인해야 합니다.
