일반적으로 PoE+라고 불리는 Power over Ethernet Plus는 이더넷 케이블이 연결된 기기에 데이터와 전력을 동시에 전송할 수 있게 해주는 네트워크 전력 기술입니다. IEEE 802.3at 표준을 기반으로 하며 Type 2 PoE라고도 합니다. IEEE 802.3af 기반의 표준 PoE와 비교할 때 PoE+는 더 높은 전력 수준을 제공하므로 기본적인 저전력 네트워크 단말보다 더 많은 에너지를 필요로 하는 기기에 적합합니다.
PoE+의 핵심 가치는 간단합니다. 하나의 이더넷 케이블로 네트워크 연결과 전력 공급을 동시에 할 수 있다는 점입니다. 이는 근처에 AC 전원 콘센트가 필요하지 않게 하고, 배선을 단순화하며, 중앙 집중식 전력 관리를 지원하고, 기기 설치를 더 유연하게 만듭니다. 무선 액세스 포인트, IP 카메라, 영상 인터콤, 출입 통제 단말기, 씬 클라이언트, 소형 네트워크 장비, 일부 산업용 또는 빌딩 자동화 단말 등은 표준 PoE만으로 부족할 때 PoE+를 자주 활용합니다.
최신 네트워크 환경에서 PoE+는 사무실, 캠퍼스, 병원, 호텔, 창고, 소매점, 교통 시설, 스마트 빌딩, 보안 시스템, 산업 현장 등에서 널리 사용됩니다. 특히 많은 네트워크 기기를 벽, 천장, 기둥, 게이트, 복도, 생산 구역 또는 야외 인클로저에 설치해야 하는 경우에 유용합니다. 별도의 전기 배선이 비용이 많이 들거나 불편한 장소에서 효과적입니다.
PoE+는 동일한 트위스티드 페어 이더넷 케이블을 통해 전력과 데이터를 공급하는 향상된 PoE 방식입니다. 기존 PoE 시스템의 전력 공급 능력을 확장하여 더 많은 전력을 필요로 하는 기기가 별도의 전원 어댑터 없이도 작동할 수 있도록 합니다.
PoE+ 시스템에서 전력을 공급하는 장치를 PSE(Power Sourcing Equipment)라고 하며, PoE+ 스위치, PoE+ 인젝터, 미드스팬 장치, 산업용 PoE 전원 등이 이에 해당합니다. 전력을 받는 장치는 PD(Powered Device)라고 하며, IP 카메라, 무선 액세스 포인트, IP 전화기, 인터콤 단말, 출입 통제 장치 등이 예시입니다.
PoE+는 표준 PoE와 비교할 때 더 높은 가용 전력이 주된 특징입니다. PoE+ PSE는 포트당 최대 30와트를 공급할 수 있으며, 케이블 손실을 고려하면 일반적으로 PD는 최대 약 25.5와트를 수신할 수 있습니다. 따라서 기존 PoE 수준보다 더 많은 전력을 요구하는 기기에 적합합니다.
PoE+는 하나의 케이블을 통해 네트워크 장치에 더 높은 전력과 이더넷 데이터를 전달하는 방식으로 이해하는 것이 가장 좋습니다.
표준 PoE는 기본 IP 전화기, 단순한 무선 액세스 포인트, 소형 네트워크 단말 등 저전력 장치용으로 설계되었습니다. 네트워크 장치의 성능이 향상됨에 따라 많은 기기들이 더 많은 전력을 필요로 하게 되었습니다. 무선 액세스 포인트는 더 많은 무선 모듈을 추가하고, IP 카메라는 적외선 조명과 팬-틸트-줌 기능을 추가했으며, 보안 단말은 디스플레이, 히터, 스피커 또는 여러 전자 모듈을 장착하게 되었습니다.
PoE+는 이러한 높은 전력 수요를 지원하면서도 PoE의 설치 이점을 유지하기 위해 개발되었습니다. 모든 장치 근처에 별도의 전원 콘센트를 설치하는 대신 설치자는 이더넷 케이블 인프라를 활용하여 네트워크 접속과 전력을 동시에 제공할 수 있습니다.
이로 인해 PoE+는 확장 가능한 네트워크 구축을 위한 중요한 기술이 되었습니다. 저전력 PoE 장치와 이후의 고전력 PoE++ 시스템(IEEE 802.3bt 기반) 사이의 간극을 메우는 데 기여했습니다.

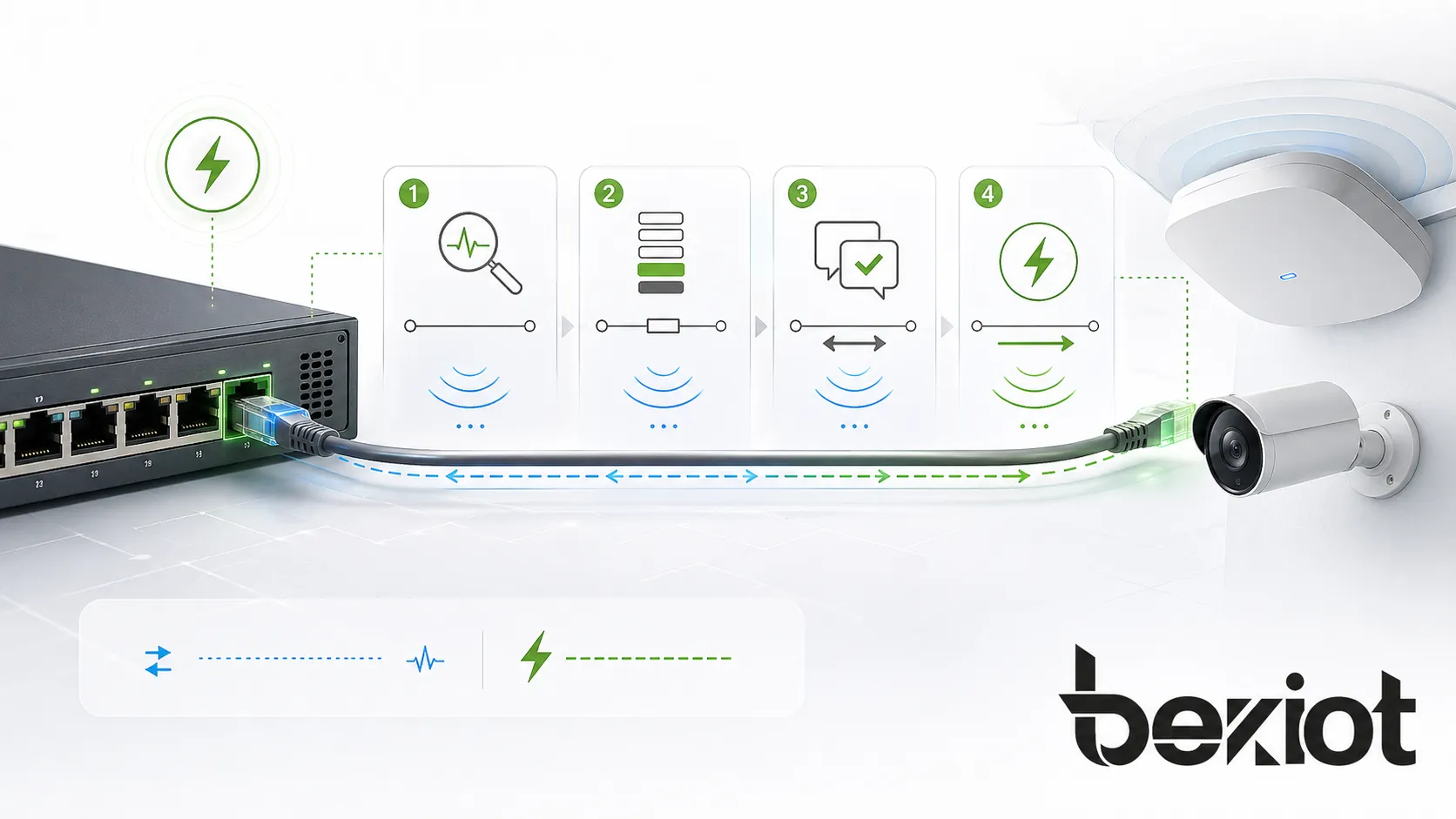

PoE+ 시스템은 PSE에서 시작됩니다. PSE는 연결된 단말이 유효한 PD인지 감지한 후에 전체 작동 전력을 보냅니다. 이 감지 과정은 스위치가 전력을 받도록 설계되지 않은 장치에 전력을 인가하지 않도록 하므로 중요합니다.
유효한 PD가 감지되면 PSE는 해당 장치를 분류하고 필요한 전력 수준을 결정합니다. PD는 표준 PoE 협상 및 분류 과정을 통해 자신의 전력 요구 사항을 전달합니다. 그 후 PSE는 데이터 트래픽을 계속 전달하면서 이더넷 케이블을 통해 전력을 공급합니다.
이러한 제어된 시동 과정은 전원 소스와 연결된 단말을 모두 보호하는 데 도움이 됩니다. 또한 스위치가 여러 포트에 걸쳐 전체 전력 예산을 관리할 수 있게 해줍니다.
PoE+는 데이터가 동일한 케이블을 통해 계속 흐르는 동안 트위스티드 페어 이더넷 케이블을 통해 직류 전력을 전달합니다. 일반적인 구축에서 PoE와 PoE+는 두 쌍의 전선을 전력 전달에 사용합니다. 장비와 케이블이 필요한 표준을 충족하면 전력과 데이터가 일반 이더넷 통신을 방해하지 않고 공존할 수 있도록 전기적으로 설계되어 있습니다.
적절한 케이블링 관행을 따를 때 일반적인 이더넷 구리 링크의 최대 거리는 패치 코드를 포함하여 100미터입니다. 케이블 품질이 중요한 이유는 케이블을 따라 전력이 열로 손실되기 때문입니다. 품질이 낮은 케이블, 과도한 길이, 불량 커넥터 또는 높은 케이블 번들 온도는 신뢰성을 저하시키고 전압 강하를 증가시킬 수 있습니다.
PoE+ 구축 시 설치자는 케이블 카테고리, 도체 품질, 종단 작업 품질, 스위치 전력 예산, 주변 온도 및 각 장치의 전력 요구 사항에 주의해야 합니다.
감지는 PoE 비호환 장치로 전력이 전송되는 것을 방지합니다. 분류는 PSE가 PD에 필요한 전력량을 파악하는 데 도움을 줍니다. 전력 관리는 스위치가 연결된 모든 장치에 충분한 총 전력이 있는지 결정하는 데 도움을 줍니다.
PoE+ 스위치에는 많은 포트가 있을 수 있지만, 사용 가능한 총 전력 예산이 동시에 모든 포트에 최대 PoE+ 출력을 공급하기에 충분하지 않을 수 있습니다. 예를 들어, 24개의 PoE+ 포트가 있는 스위치라도 전체 전력 예산이 해당 부하에 맞게 설계되지 않았다면 모든 포트에 30와트를 지원하지 못할 수 있습니다.
이것이 전력 예산 산정이 핵심 구축 단계인 이유입니다. 네트워크 설계자는 모든 PD의 예상 부하를 계산하고 스위치, 인젝터 또는 전력 시스템이 실제 수요를 지원할 수 있는지 확인해야 합니다.
PoE+ 포트 정격은 하나의 포트가 제공할 수 있는 전력을 나타내지만, 전체 스위치 전력 예산이 동시에 전원을 공급받을 수 있는 장치의 수를 결정합니다.
PoE+는 IEEE 802.3at에 의해 정의되며 일반적으로 Type 2 PoE라고 불립니다. 이는 이전 IEEE 802.3af PoE 표준의 향상된 버전으로 개발되었습니다. 표준 PoE는 더 낮은 전력을 제공하는 반면, PoE+는 더 많은 전력을 필요로 하는 단말을 위해 가용 전력을 증가시킵니다.
일반적인 PoE+ 모델에서 PSE는 스위치 또는 인젝터 포트에서 최대 30와트를 공급할 수 있으며, 케이블 손실 후 PD는 최대 약 25.5와트를 사용할 수 있습니다. 이러한 차이는 전송 중 케이블에서 일부 전력이 손실되기 때문에 발생합니다.
중요한 구축 포인트는 장치 전력을 스위치 포트 정격뿐만 아니라 PD 측에서도 확인해야 한다는 것입니다. 사용 가능한 PD 전력보다 더 많이 필요한 장치는 IEEE 802.3bt PoE++ 또는 별도의 전원 공급 장치가 필요할 수 있습니다.
PoE, PoE+ 및 PoE++는 관련이 있지만 동일하지는 않습니다. IEEE 802.3af의 PoE는 일반적으로 Type 1로 알려져 있습니다. IEEE 802.3at의 PoE+는 일반적으로 Type 2로 알려져 있습니다. IEEE 802.3bt의 PoE++는 고전력 장치를 위한 Type 3 및 Type 4 전력 수준을 포함합니다.
표준 PoE는 저전력 단말에 적합합니다. PoE+는 고성능 액세스 포인트, 고성능 카메라, 일부 인터콤 또는 출입 통제 장치와 같은 중간 전력 단말에 적합합니다. PoE++는 고전력 무선 액세스 포인트, 대형 디스플레이, 씬 클라이언트, 조명 시스템 또는 히터와 모터가 있는 장치와 같이 더 많은 전력이 필요할 때 사용됩니다.
적절한 표준을 선택하면 전력 부족, 예기치 않은 재부팅 또는 불안정한 작동을 방지할 수 있습니다. 선택된 PSE와 케이블링은 PD의 전력 요구 사항과 일치해야 합니다.
PoE 시스템은 전력 등급을 사용하여 PD에 필요한 전력량을 식별하는 데 도움을 줍니다. PoE+에는 표준 PoE보다 더 높은 전력 분류가 포함됩니다. 이를 통해 스위치는 전력을 더 정확하게 할당하고 전력이 필요하지 않은 장치에 전력 예산을 낭비하지 않을 수 있습니다.
하위 호환성은 중요한 이점입니다. 많은 PoE+ 스위치는 표준 PoE 장치에 전력을 공급할 수 있지만, PoE+ 장치는 필요한 전력을 받으려면 PoE+ 지원 전원이 필요합니다. PoE+ 장치가 표준 PoE 포트에 연결된 경우 장치 설계에 따라 시작에 실패하거나 제한된 모드로 실행되거나 불안정해질 수 있습니다.
최상의 결과를 얻으려면 전력 등급, 장치 데이터시트, 스위치 기능 및 케이블 경로를 모두 구축 전에 검토해야 합니다.

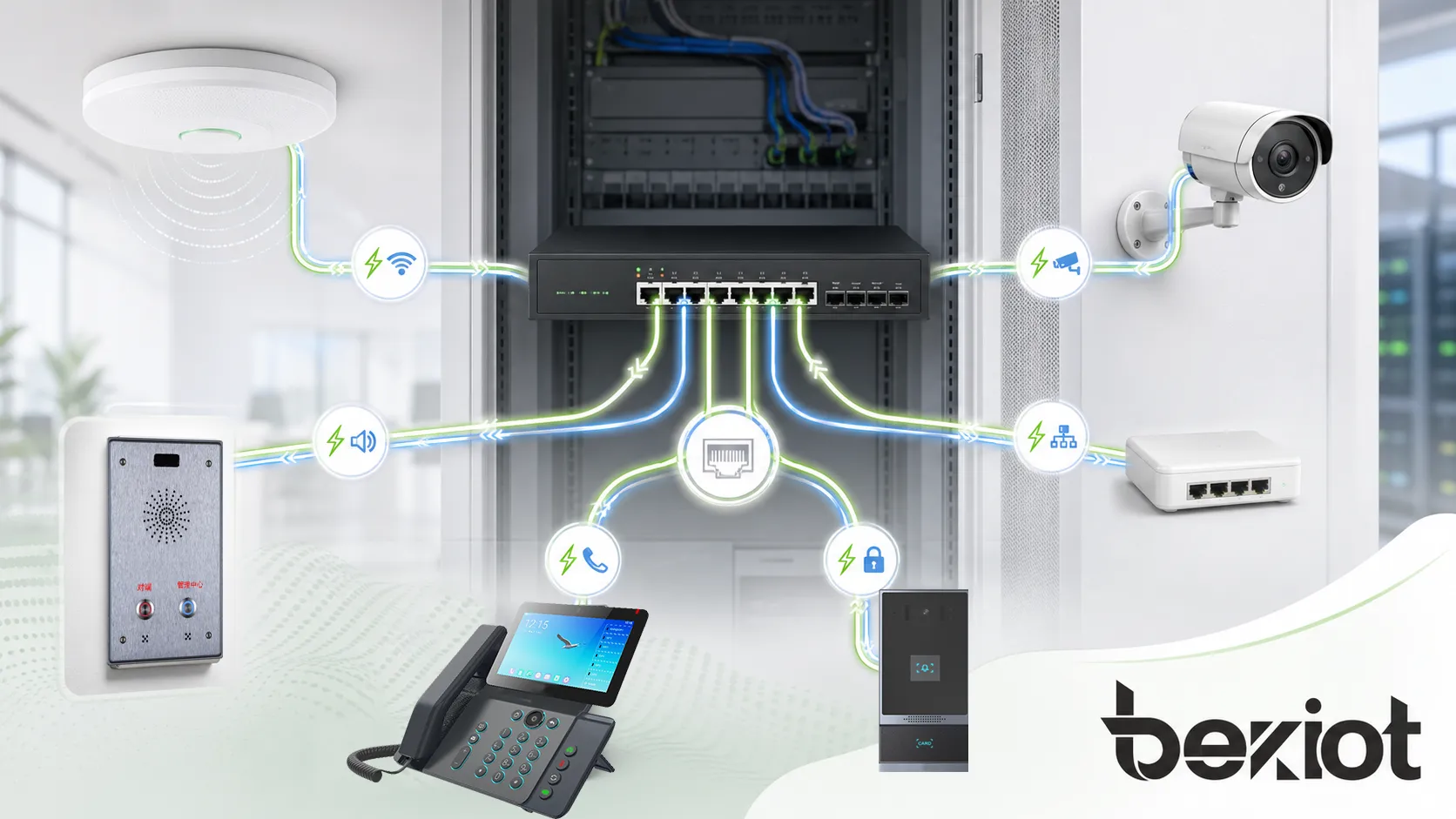

PoE+의 가장 눈에 띄는 특징은 단일 케이블로 전력과 데이터를 동시에 전송할 수 있다는 점입니다. 장치는 동일한 이더넷 케이블을 통해 네트워크에 연결하고 전력을 공급받을 수 있습니다. 이는 케이블 복잡성을 줄이고 전원 콘센트가 편리하게 배치되지 않은 장소에서 설치를 더 쉽게 만듭니다.
단일 케이블 구축은 천장 장착형 액세스 포인트, 벽걸이형 인터콤, 복도 카메라, 게이트 단말기, 회의실 장치 및 높거나 먼 위치에 설치된 장비에 유용합니다. 설치자는 모든 단말에 대해 별도의 전기 공사를 조정하는 대신 구조화된 케이블링에 집중할 수 있습니다.
이 특징은 설치 시간을 줄이고 유지 관리를 간소화하며 구축 유연성을 향상시키는 데 도움이 됩니다.
PoE+를 사용하면 네트워크 스위치 또는 전원에서 전력을 관리할 수 있습니다. 관리자는 전력 소비를 모니터링하고, 포트를 활성화 또는 비활성화하고, 전원이 공급되는 장치를 원격으로 재시작하고, 전력 할당을 관리할 수 있습니다. 이는 물리적으로 접근하기 어려운 분산 장치에 유용합니다.
예를 들어, IP 카메라 또는 무선 액세스 포인트가 응답하지 않게 되면 관리자가 원격으로 포트에 전원을 다시 공급할 수 있습니다. 이는 현장 서비스 방문의 필요성을 줄이고 복구 속도를 향상시킬 수 있습니다.
중앙 집중식 전력은 또한 백업 전력 계획을 더 쉽게 만듭니다. PoE+ 스위치가 UPS(무정전 전원 공급 장치)에 연결된 경우 여러 PD가 짧은 정전 동안 계속 작동할 수 있습니다.
PoE+는 표준 PoE보다 더 많은 전력을 제공하므로 더 강력한 네트워크 장치가 이더넷 전력을 통해 작동할 수 있습니다. 여기에는 더 강력한 무선 모듈, 적외선 조명, 소형 스피커, 디스플레이, 카드 리더기, 모터 또는 추가 처리 하드웨어가 있는 장치가 포함됩니다.
더 높은 전력 수준은 로컬 전원 어댑터 없이 구축할 수 있는 단말의 수를 확장합니다. 또한 스마트 빌딩, 보안 시스템, 통신 시스템 및 시설 자동화에서 더 유연한 네트워크 설계를 지원합니다.
그러나 PoE+는 무제한이 아닙니다. 매우 높은 전력 수요가 있는 장치는 여전히 PoE++ 또는 독립형 전원 공급 장치가 필요할 수 있습니다.
무선 액세스 포인트는 PoE+의 가장 일반적인 용도 중 하나입니다. 최신 액세스 포인트는 여러 무선 모듈, 더 높은 처리량, 더 넓은 커버리지 및 고급 관리 기능을 지원할 수 있습니다. 이러한 기능은 종종 표준 PoE가 제공할 수 있는 것보다 더 많은 전력을 필요로 합니다.
PoE+를 사용하면 액세스 포인트를 천장, 벽, 복도, 교실, 호텔, 사무실, 창고 및 공공 장소에 가까운 전기 콘센트 없이 설치할 수 있습니다. 이는 네트워크 설계자에게 전원 콘센트 위치가 아닌 무선 커버리지 요구 사항에 따라 액세스 포인트를 배치할 수 있는 더 큰 자유를 제공합니다.
대규모 Wi-Fi 네트워크에서 PoE+는 설치를 단순화하고 중앙 집중식 전력 백업을 더 실용적으로 만듭니다.
IP 카메라는 적외선 조명, 팬-틸트-줌 작동, 히터, 마이크, 스피커 또는 온보드 분석 기능을 포함할 때 PoE+를 자주 사용합니다. 이러한 기능은 기본 카메라 작동 이상으로 전력 수요를 증가시킵니다.
PoE+는 하나의 케이블이 비디오 데이터와 전력을 모두 전달할 수 있기 때문에 카메라 구축을 더 쉽게 만듭니다. 이는 출입구, 복도, 주차 구역, 창고, 생산 현장, 캠퍼스 및 경계 보안 위치에 유용합니다.
출입 통제 패널, 도어 스테이션, 카드 리더기 단말과 같은 보안 장치도 디스플레이, 잠금 장치, 릴레이, 오디오 모듈 또는 환경 기능을 위해 더 많은 전력이 필요할 때 PoE+를 사용할 수 있습니다.
많은 기본 IP 전화기는 표준 PoE로 작동할 수 있지만, 더 고급 통신 단말은 PoE+가 필요할 수 있습니다. 컬러 디스플레이, 비디오 카메라, 스피커 증폭, 여러 인터페이스 또는 추가 제어 기능이 있는 장치는 더 높은 전력을 필요로 할 수 있습니다.
PoE+는 또한 사무실, 캠퍼스, 의료 시설, 교통 현장 및 산업 건물의 인터콤 단말, 도움말 지점, 페이징 어댑터 및 통신 패널에 유용합니다. 이를 통해 이러한 단말이 흩어져 있는 전원 어댑터 대신 네트워크 배선실에서 전원을 공급받을 수 있습니다.
통신 시스템에서 PoE+는 더 깔끔한 설치, 더 쉬운 장치 교체 및 중앙 집중식 전력 계획을 지원합니다.
PoE+는 스마트 빌딩 및 시설 시스템에서 점점 더 많이 사용되고 있습니다. 네트워크 연결 센서, 컨트롤러, 룸 패널, 조명 컨트롤러, 재실 감지 장치, 접속 단말 및 자동화 게이트웨이는 전력 수요에 따라 PoE 또는 PoE+를 사용할 수 있습니다.
시설 관리자의 경우 PoE+는 저전압 구조화 케이블링이 전력과 데이터를 함께 전달할 수 있으므로 장치 구축을 간소화할 수 있습니다. 이는 천장, 장비실, 복도, 회의 공간 및 공공 장소의 설치 복잡성을 줄일 수 있습니다.
스마트 시설에서 PoE+는 네트워크 인프라가 건물의 전력 및 제어 계층의 일부가 되도록 돕습니다.
기업 사무실 및 캠퍼스는 PoE+를 사용하여 무선 액세스 포인트, IP 전화기, 회의실 장치, 출입 통제 단말, 카메라 및 네트워크 센서에 전력을 공급합니다. 이러한 환경은 종종 층, 부서 및 건물 전반에 걸쳐 많은 분산 단말을 필요로 합니다.
PoE+는 IT 팀이 장치를 더 빠르게 배포하고 중앙에서 관리할 수 있도록 돕습니다. 장치가 관리되는 스위치에서 전원을 공급받는 경우 관리자는 포트 상태를 모니터링하고, 전력 사용량을 추적하고, 필요할 때 원격으로 장치를 재설정할 수 있습니다.
다중 건물 캠퍼스에서 PoE+는 통신, 보안, Wi-Fi 및 운영 시스템을 위한 일관된 접근 인프라를 지원할 수 있습니다.
병원, 학교, 대학, 도서관, 정부 청사 및 공공 시설은 종종 로컬 전원이 불편한 위치에 많은 네트워크 단말이 필요합니다. PoE+는 액세스 포인트, 카메라, 도움말 단말, 디지털 룸 장치, 인터콤 및 출입 통제 단말을 지원할 수 있습니다.
의료 분야에서 PoE+는 통신 단말, 무선 커버리지, 간호사 스테이션 장치, 카메라 및 액세스 포인트를 지원할 수 있습니다. 교육 분야에서는 교실 Wi-Fi, 보안 카메라, 인터콤 및 관리 네트워크 장치를 지원할 수 있습니다.
백업 전력을 중앙 집중화할 수 있는 기능은 통신 및 보안 장치가 정전 중에도 가용성을 유지해야 하는 시설에서 특히 가치가 있습니다.
창고, 물류 센터, 소매점, 역, 공항 및 주차 시설은 종종 카메라, 무선 액세스 포인트, 출입 통제 장치, 페이징 단말 및 운영 네트워크 단말에 PoE+를 사용합니다. 이러한 장치는 천장, 기둥, 벽, 게이트 또는 야외 인클로저에 설치될 수 있습니다.
PoE+는 모든 단말에 로컬 전원 배선의 필요성을 줄여 대규모 또는 천장이 높은 환경에서 설치 복잡성을 낮출 수 있습니다. 또한 중앙 집중식 전력 모니터링과 더 쉬운 장치 유지 관리를 지원합니다.
교통 및 물류 환경에서 PoE+는 기존 전기 콘센트의 위치보다 네트워크 커버리지와 보안 가시성이 더 중요한 곳에서 유연한 설치를 지원합니다.
산업 현장에서는 PoE+를 견고한 액세스 포인트, IP 카메라, 인터콤 단말, 센서, 컨트롤러 및 모니터링 장치에 사용할 수 있습니다. 야외 네트워크에서는 보안 카메라, 무선 브리지, 출입 스테이션 및 환경 모니터링 장치에 PoE+를 사용할 수 있습니다.
이러한 구축에는 인클로저 보호, 서지 보호, 접지, 온도 범위, 내식성 및 케이블 라우팅에 대한 추가적인 주의가 필요합니다. 장치가 PoE+를 지원하더라도 필요한 환경 보호 기능이 없으면 열악한 환경에 부적합할 수 있습니다.
산업 및 야외 응용 분야의 경우 PoE+는 단순한 전력 기능이 아닌 완전한 물리적 네트워크 설계의 일부로 계획되어야 합니다.
PoE+는 별도의 전원 케이블 배선 필요성을 줄여 설치를 간소화합니다. 네트워크 설치자는 기존 전원 콘센트가 있는 위치가 아니라 커버리지, 가시성, 접근성 또는 통신에 필요한 위치에 장치를 배치할 수 있습니다.
이는 천장 장착형 액세스 포인트, 고소 장착형 카메라, 벽걸이형 인터콤, 야외 스테이션 및 시설의 먼 구석에 설치된 장치에 특히 유용합니다. 이는 많은 저전압 단말에 대해 IT 팀과 전기 계약자 간의 조정을 줄일 수 있습니다.
더 간단한 설치는 구축 시간을 단축하고, 레이아웃 유연성을 향상시키며, 향후 장치 재배치를 더 쉽게 만듭니다.
PoE+ 스위치가 UPS 또는 백업 전원 시스템에 연결되면 정전 중에도 여러 PD가 활성 상태를 유지할 수 있습니다. 이는 Wi-Fi 커버리지, IP 카메라, 인터콤, 출입 통제 장치 및 통신 단말에 유용합니다.
PoE+가 없으면 각 단말은 로컬 전원 어댑터 또는 근처 콘센트에 의존할 수 있습니다. 이러한 모든 장치를 백업 상태로 유지하는 것은 더 어려울 것입니다. PoE+는 백업 전원을 더 중앙 집중화하고 관리하기 쉽게 만듭니다.
비즈니스 연속성 및 보안 시스템의 경우 중앙 집중식 백업 전원은 PoE+의 가장 강력한 운영 이점 중 하나입니다.
관리형 PoE+ 스위치는 종종 관리자가 포트 수준에서 전력을 제어할 수 있도록 합니다. 포트를 원격으로 비활성화, 활성화, 모니터링 또는 전원 재공급할 수 있습니다. 이는 장치가 응답하지 않아 다시 시작해야 할 때 유용합니다.
원격 전원 제어는 기술자가 항상 장치 위치를 방문할 필요가 없기 때문에 유지 관리 비용을 줄일 수 있습니다. 대형 건물, 창고, 캠퍼스 또는 야외 장소에서는 상당한 시간을 절약할 수 있습니다.
유지 관리 팀은 반복되는 장치 오류를 계속 조사해야 하지만, 원격 전원 재공급은 일시적인 단말 문제에 대한 실용적인 복구 도구가 될 수 있습니다.
전력 예산 계산은 PoE+ 계획의 가장 중요한 작업 중 하나입니다. 각 PD에는 최대 및 일반적인 전력 요구 사항이 있습니다. 스위치 또는 인젝터에는 사용 가능한 총 PoE 전력 예산이 있습니다. 네트워크 설계자는 총 예상 부하가 사용 가능한 전력 내에 있는지 확인해야 합니다.
일반적인 실수는 많은 PoE+ 포트가 있는 스위치가 모든 포트에 동시에 완전한 PoE+ 전력을 제공할 수 있다고 가정하는 것입니다. 일부 스위치는 모든 포트에서 완전한 전력을 지원하는 반면, 다른 스위치는 제한된 총 예산만 지원합니다. 데이터시트를 주의 깊게 검토해야 합니다.
안정적인 작동을 위해 전력 예산에는 시동 부하, 향후 확장, 환경 조건 및 장치 교체에 대한 여유분이 포함되어야 합니다.
케이블링 품질은 데이터 성능과 전력 전달 모두에 영향을 미칩니다. PoE+ 구축에는 적절한 트위스티드 페어 이더넷 케이블링과 양호한 종단 작업을 사용해야 합니다. 손상된 케이블, 불량 커넥터, 과도한 길이 또는 저품질 도체는 전압 강하, 발열, 패킷 오류 또는 불안정한 장치 동작을 유발할 수 있습니다.
케이블 번들 온도도 중요합니다. 많은 PoE+ 케이블이 함께 묶이면 열이 축적될 수 있습니다. 이는 성능과 장기적인 신뢰성에 영향을 줄 수 있습니다. 설치자는 케이블링 표준, 제조업체 지침 및 현장 엔지니어링 방식을 따라야 합니다.
우수한 케이블링은 단순한 설치 세부 사항이 아닙니다. 이는 전력 전달 시스템의 일부입니다.
구축 전에 관리자는 PD와 PSE가 호환되는 PoE 표준을 지원하는지 확인해야 합니다. PoE+ 장치는 전체 전력 수준이 필요한 경우 PoE+ 지원 스위치 또는 인젝터에 연결되어야 합니다. 표준 PoE 스위치는 충분한 전력을 제공하지 못할 수 있습니다.
호환성에는 네트워크 속도, 케이블 길이, 환경 정격, 장착 방법 및 전력 협상 동작도 포함되어야 합니다. 일부 장치는 저전력 모드에서 작동할 수 있지만, 다른 장치는 적절한 PoE 수준을 사용할 수 없으면 부팅에 실패할 수 있습니다.
조기에 호환성을 확인하면 설치 후 불안정한 작동을 방지할 수 있습니다.
성공적인 PoE+ 구축은 장치 전력 요구량, 스위치 전력 예산, 케이블 품질 및 작동 환경의 조화에 달려 있습니다.
전력 예산 부족은 흔한 문제입니다. 스위치에 충분한 포트가 있더라도 연결된 모든 PoE+ 장치를 최대 수요로 지원하기에는 총 전력이 부족할 수 있습니다. 이 경우 일부 장치는 시작에 실패하거나, 전원이 꺼지거나, 예측 불가능하게 작동할 수 있습니다.
해결책은 설치 전에 총 전력 요구량을 계산하는 것입니다. 필요한 경우 설계에서 더 높은 전력의 스위치, 추가 스위치, PoE 인젝터, 전력 우선 순위 지정 또는 다른 단말 전력 전략을 사용할 수 있습니다.
전력 예산은 사후 고려 사항이 아닌 설계 제약 조건으로 처리되어야 합니다.
PoE+ 전력은 구리 케이블을 통해 전달되며, 구리에는 저항이 있습니다. 일부 전력은 케이블을 따라 열로 손실됩니다. 더 긴 케이블 거리, 더 작은 도체, 불량한 종단, 높은 주변 온도 및 조밀한 케이블 번들은 성능 문제를 증가시킬 수 있습니다.
이것이 PD 전력이 PSE 포트에서 공급되는 전력보다 낮은 이유입니다. 시스템은 케이블 손실을 고려해야 합니다. 장치가 PoE+ 전력의 상한선에 가까우면 케이블링 불량이 불안정성을 초래할 수 있습니다.
우수한 케이블 계획은 안전성, 신뢰성 및 장치 성능을 향상시킵니다.
PoE+ 장치는 종종 천장, 창고, 야외 기둥, 산업 지역, 주차장 및 장비 캐비닛과 같은 까다로운 장소에 설치됩니다. 환경 요인은 장치와 케이블링 모두에 영향을 줄 수 있습니다. 더위, 추위, 습기, 먼지, 진동, 햇빛 및 전기 서지는 모두 문제를 일으킬 수 있습니다.
야외 및 산업용 PoE+ 구축에는 방수 인클로저, 차폐 케이블, 서지 보호, 접지, 산업용 스위치 및 적절한 온도 정격이 필요할 수 있습니다. PoE+ 기능만으로는 장치를 견고하거나 야외용으로 만들 수 없습니다.
일반적인 사무실 공간 외부에서 PoE+를 사용하는 경우 환경 계획이 필수적입니다.
관리형 PoE+ 스위치는 종종 실시간 포트 전력 소비, 장치 상태, 링크 상태 및 오류 정보를 표시할 수 있습니다. 이러한 값을 모니터링하면 관리자가 과부하 포트, 불안정한 장치, 비정상적인 전력 소비 및 가능한 케이블링 문제를 식별하는 데 도움이 됩니다.
전력 사용량의 갑작스러운 변화는 장치 결함, 환경 문제 또는 구성 변경을 나타낼 수 있습니다. 반복적인 연결 끊김은 케이블 문제, 전력 부족 또는 단말 불안정성을 나타낼 수 있습니다.
정기적인 모니터링은 설치 후 PoE+ 네트워크의 신뢰성을 유지하는 데 도움이 됩니다.
PoE+ 시스템은 명확하게 문서화되어야 합니다. 문서에는 스위치 모델, 전력 예산, 연결된 장치, 포트 할당, 케이블 경로, 장치 전력 요구 사항, VLAN, UPS 적용 범위 및 설치 위치가 포함되어야 합니다.
좋은 문서화는 문제 해결을 더 빠르게 만듭니다. 장치의 전원이 꺼지면 기술자는 어떤 스위치 포트가 전원을 공급하는지, 예상 전력 소비량은 얼마인지, 포트가 중요한 시스템의 일부인지 여부를 식별할 수 있습니다.
문서화는 여러 네트워크 배선실에서 많은 장치에 전원을 공급하는 대규모 시설에서 특히 중요합니다.
PoE+ 네트워크는 시간이 지남에 따라 확장되는 경우가 많습니다. 현장에 더 많은 카메라, 액세스 포인트, 인터콤, 센서 또는 자동화 장치가 추가될 수 있습니다. 원래 스위치 전력 예산에 여유가 없으면 확장에 예상치 못한 장비 교체가 필요할 수 있습니다.
네트워크 설계자는 미래 성장을 위해 전력 및 포트 용량을 남겨 두어야 합니다. 또한 향후 일부 장치가 PoE+ 대신 PoE++를 필요로 할 수 있는지 고려해야 합니다.
성장 계획은 단말 요구 사항이 증가할 때 재설계를 피하는 데 도움이 됩니다.
PoE+는 장치가 분산되어 있거나, 콘센트에서 멀리 떨어져 장착되거나, 중앙에서 관리되거나, 네트워크 시스템의 일부인 경우 종종 더 좋습니다. 설치를 간소화하고 중앙 집중식 백업 전원을 지원합니다. 천장, 복도, 벽, 기둥, 게이트 및 장비 영역에 설치된 장치에 특히 유용합니다.
또한 관리 용이성을 향상시킵니다. 네트워크 팀은 관리형 스위치를 통해 장치를 모니터링하고 다시 시작할 수 있습니다. 이로 인해 PoE+는 많은 개별 벽 어댑터보다 운영 효율성을 높일 수 있습니다.
많은 네트워크 단말의 경우 PoE+는 전력, 데이터 및 관리 용이성 간의 깔끔한 균형을 제공합니다.
장치가 PoE+가 공급할 수 있는 것보다 더 많은 전력을 필요로 하거나, 케이블 길이가 이더넷 거리 제한을 초과하거나, 환경이 PoE 케이블링에 적합하지 않거나, 장치에 특수 전기 요구 사항이 있는 경우 로컬 전원이 여전히 필요할 수 있습니다.
일부 고전력 카메라, 디스플레이, 접근 시스템, 산업용 장치, 조명 부하 및 히터나 모터가 있는 장비는 PoE++ 또는 전용 전원 공급 장치가 필요할 수 있습니다. 결정은 장치 데이터시트와 현장 조건에 기반해야 합니다.
PoE+는 강력하고 편리하지만 모든 전기 전력 요구 사항을 대체할 수는 없습니다.
PoE+(Power over Ethernet Plus)는 IEEE 802.3at 기반의 향상된 이더넷 전력 기술입니다. 네트워크 케이블이 데이터와 전력을 모두 전달할 수 있게 하여 더 높은 에너지 수준이 필요한 장치에 표준 PoE보다 더 많은 전력을 제공합니다. PoE+ PSE는 포트에서 최대 30와트를 공급할 수 있으며, 케이블 손실 후 PD에는 최대 약 25.5와트를 사용할 수 있습니다.
PoE+는 PoE+ 스위치, 인젝터 또는 미드스팬 장치에서 호환되는 PD로의 감지, 분류, 전력 협상 및 제어된 전달을 통해 작동합니다. 주요 이점으로는 간편한 설치, 중앙 집중식 전력 관리, 백업 전원 지원, 원격 장치 제어 및 분산 네트워크 단말의 깔끔한 구축이 포함됩니다.
일반적인 응용 분야에는 무선 액세스 포인트, IP 카메라, 인터콤, 출입 통제 장치, IP 전화기, 센서, 빌딩 자동화 장치, 소매 시스템, 창고, 의료 시설, 캠퍼스, 교통 현장 및 산업 네트워크가 포함됩니다. 적절한 전력 예산, 케이블링, 장치 호환성 및 환경 보호와 함께 계획될 때 PoE+는 현대 연결 인프라를 위한 실용적인 기반이 됩니다.
PoE+는 하나의 이더넷 케이블을 통해 전력과 네트워크 데이터를 모두 전송하는 기술입니다. 표준 PoE보다 더 많은 전력을 제공하며 고급 액세스 포인트, IP 카메라, 인터콤 단말과 같이 더 높은 전력이 필요한 장치에 사용됩니다.
각 장치 근처에 별도의 전원 어댑터가 필요하지 않게 합니다.
PoE+는 IEEE 802.3at에 의해 정의되며 일반적으로 Type 2 PoE로 알려져 있습니다. 이는 IEEE 802.3af 표준 PoE의 향상된 버전입니다.
PoE+는 전원에서 최대 30와트를 공급할 수 있으며, 케이블 손실 후 PD에는 약 25.5와트를 사용할 수 있습니다.
일반적인 PoE+ 장치에는 무선 액세스 포인트, IP 카메라, 비디오 인터콤, 출입 통제 단말, 고급 기능이 있는 IP 전화기, 보안 장치, 빌딩 자동화 단말 및 네트워크 센서가 포함됩니다.
정확한 요구 사항은 장치의 전력 소비량과 제조업체 사양에 따라 다릅니다.
