IECEx 기기를 '방폭'이라 부르는 것이 틀린 말은 아니지만, 그 인증서가 실제로 입증하는 바를 놓치는 표현입니다. IECEx는 가연성 분위기에서 장비가 점화원이 되지 않음을 확인하는 국제적 적합성 프레임워크입니다. 단지 무거운 외함 때문만이 아니라, 폭발을 내부에 가두는 내압 방폭 하우징, 결코 스파크를 일으키지 않는 본질 안전 회로, 가스 유입을 막는 압력 방폭실 등 다양한 보호 개념을 통해서입니다. Ex db IIC T4 Gb 같은 마킹을 바라보며 어느 부분이 사람의 생명을 지키는지 궁금해 본 적이 있다면, 바로 이 설명이 도움이 될 것입니다.
석유·가스, 화학 공정, 곡물 취급, 먼지가 많은 공장에서 장비를 선정하는 사람에게 IECEx는 수많은 국가 규정을 하나의 검증 가능한 약속으로 바꾸는 공통 언어입니다. 그러나 이 약속은 전체 마킹을 읽고, 해당 구역에 적합하고, 온도 한계가 지켜지고, 설치 세부 사항이 간과되지 않았을 때만 유효합니다. 시스템이 실제로 무엇을 하는지, 그리고 진짜 함정이 어디에 숨어 있는지 함께 살펴보겠습니다.
이유
IECEx가 여전히 구매 대화를 주도하는 이유는 간단합니다. 단 하나의 점화원이 플랫폼을 멈추거나 공장을 비울 수 있을 때 판매 브로셔에 도박을 걸지 않기 때문입니다. IECEx는 프로젝트 팀이 장치를 신뢰할 수 있는 구조화된 방법을 제공합니다. IEC 60079 표준에 따른 설계 검토, 생산 품질 감사, 공인 시험소로 추적 가능한 인증서입니다. 이것은 '한 번 받고 끝' 라벨이 아니라, 설치자, 검사관, 정비팀 모두가 의지하는 살아있는 참조 문서입니다.
장비가 국경을 넘고 공급망이 여러 제조사로 섞이는 글로벌 프로젝트에서, 이 공통 언어는 정기 보수 기간이나 더 나쁘게는 사고 후에나 드러나는 불일치를 막아줍니다. 또한 하드웨어 이상을 다룹니다. IECEx 제도에는 서비스 시설과 인력 능력이 포함되어, 수리 작업장의 기술이 외함 자체만큼이나 엄격하게 평가된다는 뜻입니다.
기본
핵심적으로 IECEx는 IEC 60079 계열을 중심으로 구축된 적합성 평가 시스템입니다. 단일 보호 방법만을 강제하지 않습니다. 내압 방폭(Ex d), 본질 안전(Ex i), 안전 증대(Ex e), 압력 방폭(Ex p), 컴파운드 충전(Ex m), 외함에 의한 먼지 보호(Ex t) 및 여러 가지에 대한 규칙서를 제공합니다. 각 보호 개념은 점화 위험에 서로 다른 방식으로 대처하며, 인증서는 어떤 개념이 어떤 가정 하에 사용되었는지 정확히 알려줍니다.
이것이 바로 '방폭 인증'이라는 말이 오해를 부를 수 있는 이유입니다. Ex t로 먼지 보호 인증을 받은 기기는 내압 방폭 의미로 '방폭'인 것이 아니라 완전히 다른 전략입니다. IECEx의 진정한 가치는 제조사가 보호 철학을 표준화되고 감사 가능한 방식으로 선언하도록 강제하여, 받는 쪽의 엔지니어가 실제로 무엇에 의존하고 있는지 알게 한다는 데 있습니다.
인증
IECEx 인증서 취득은 서류 작업이 아닙니다. 기술 평가, 관련 IEC 60079 표준에 대한 형식 시험, 생산 품질의 공장 감사, 그리고 지속적인 감시를 하나로 묶습니다. 두 문서가 핵심이 됩니다. 실험실 데이터를 담은 Ex 시험 보고서(ExTR)와 승인된 모델, 제조사, 정확한 마킹 문자열, 사용 조건들을 공개적으로 나열한 적합성 인증서(CoC)입니다.
계약자가 "IECEx 인증서"를 요청할 때, 실제로는 CoC를 요구하는 것이며, 특히 현장에 납품될 모델 변형에 대한 것입니다. 이 시스템은 또한 IEC 60079‑14(설계 및 시공)나 IEC 60079‑17(검사 및 유지보수)와 같은 설치·검사 표준과 연결됩니다. 잘못된 케이블 글랜드나 승인되지 않은 마개와 함께 설치된 인증 기기는 전원이 켜지기도 전에 보호 건전성을 잃을 수 있기 때문입니다.
마킹

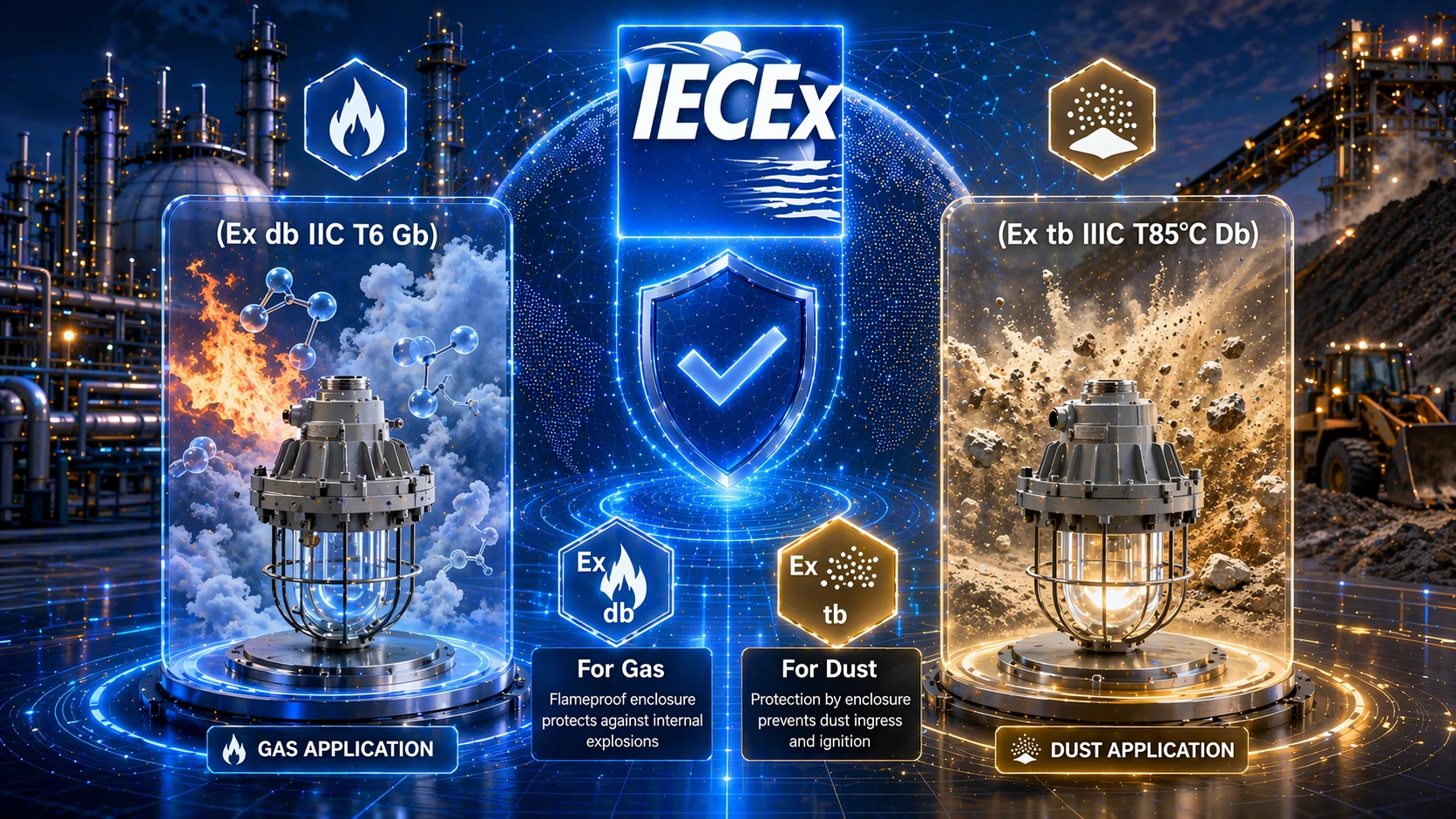

마킹 문자열은 인증의 첨병입니다. Ex db IIC T6 Gb와 같은 라벨은 다음과 같이 풀이됩니다. Ex는 폭발성 분위기 보호를 확인하고; db는 더 높은 보호 수준의 내압 방폭 외함이며; IIC는 점화 에너지로 가스를 구분합니다(IIC는 수소와 아세틸렌을 포함하는 가장 까다로운 그룹). T6는 표면 온도를 85°C로 제한하며; Gb는 정상 작동 중 위험이 존재할 가능성이 있는 Zone 1에 적합한 장비 보호 수준입니다.
먼지의 경우 Ex tb IIIC T85°C Db를 볼 수 있습니다. 그룹 IIIC는 도전성 먼지를 의미하며, 명시적인 표면 온도 한계가 T 등급 시스템을 대체합니다. 이 문자열에 익숙해지는 것은 학문적 공부가 아닙니다. 파렛트 위의 장치가 벽의 구역 도면과 일치하는지 확인하는 유일한 방법이기 때문입니다.
온도
점화에 불꽃이 반드시 필요하지는 않습니다. 뜨거운 표면도 그 역할을 충분히 해낼 수 있습니다. 그래서 온도 등급(T1~T6)이나 명시된 최고 표면 온도가 가장 자주 간과되는 안전 관문 중 하나입니다. T3 등급(최대 200°C) 장치는 프로판 환경에서는 문제가 없을 수 있지만, 에틸렌이나 수소가 존재하는 곳에서는 외함이 내압 방폭 인증을 받았더라도 완전히 부적합합니다.
먼지 응용 분야에서는 문제가 층과 구름으로 옮겨갑니다. 깨끗한 공기에서는 안전한 표면이라도 두꺼운 곡물 먼지 층이 단열되어 유효 온도를 높이면 위험원이 될 수 있습니다. 등급은 주변 조건과 주변 물질의 점화 특성을 모두 고려해야 합니다. 하우징에 찍힌 숫자만으로는 안 됩니다.
ATEX
많은 사람이 IECEx와 ATEX를 서로 대체할 수 있는 것처럼 취급하지만, 둘은 다른 법적 기반 위에 서 있습니다. ATEX는 장비 설계에서 작업장 안전까지 위험 지역 전체 수명 주기를 관장하는 유럽 지침입니다. IECEx는 장비, 서비스, 인력 능력에 초점을 맞춘 국제 인증 시스템입니다. 많은 제품이 두 마크를 모두 지니고 있어 편리합니다. 하지만 IECEx를 순조롭게 통과한 장비라도 EU 시장에 출시하려면 별도의 ATEX 적합성 경로가 필요할 수 있습니다.
수출 프로젝트의 경우, 현지 당국이나 최종 사용자 계약이 요구하는 프레임워크가 무엇인지 확인하고 하나가 다른 하나를 자동으로 충족한다고 가정하지 않는 것이 더 안전한 습관입니다. 이중 인증은 간극을 메우지만, 문서와 법적 책임의 차이까지 지워주지는 않습니다.
선정
선정은 카탈로그 페이지가 아니라 위험 지역 분류 도면에서 시작해야 합니다. 위험 요소가 가스, 증기, 미스트, 먼지 중 무엇인지, 어느 구역에 속하는지, 물질 그룹, 점화 온도나 먼지 층 상태를 알아야 합니다. 그런 후에야 장비 마킹을 맞춰보는 단계가 됩니다.
가장 흔한 현장 문제는 인증서가 없는 것이 아니라, 인증된 장비가 잘못된 글랜드, 호환되지 않는 배리어, 빠진 마개와 짝을 이루는 경우입니다. Ex db 모터조차 케이블 인입구가 동일한 화염 경로 요구사항에 맞춰 밀봉되지 않으면 골칫거리로 변할 수 있습니다. 그래서 선정은 라벨이 붙은 상자뿐 아니라 주요 장치, 배선 부속품, 취부 방법, 환경 씰을 포함한 전체 조립품을 포괄해야 합니다.
수명
인증은 시운전 당일 얼어붙는 것이 아닙니다. 부식, 진동, 풀린 볼트, 경화된 씰, 먼지 축적, 허가되지 않은 변경은 시간이 지남에 따라 보호를 좀먹습니다. 바로 이 지점에서 IECEx 서비스 시설 및 인력 제도가 가치를 발휘합니다. 원래의 화염 경로 형상이나 본질 안전 배리어 한계를 이해하지 못한 채 수행된 수리는 장비를 여전히 "작동"하더라도 부적합 상태로 만들 수 있습니다.
현명한 운영자는 인증서를 살아있는 파일로 간주하여, 설치 도면, 검사 보고서, 수리 기록, 글랜드 조임 일정을 원래 CoC와 동일한 문서 관리 아래 둡니다. 장수명 자산은 씰, 사이트 글라스, 보호 코팅에 대한 재정비 계획이 필요합니다. 표준이 갑자기 바뀌었기 때문이 아니라, 실제 현장 조건이 시험소보다 훨씬 가혹하기 때문입니다.
FAQ
IECEx 인증서 번호 끝에 붙는 "X"는 무엇을 의미합니까?
"X"는 해당 인증서가 장비가 안전하게 유지되기 위해 반드시 따라야 하는 하나 이상의 구체적인 사용 조건을 수반함을 나타냅니다. 예를 들어, 제한된 주변 온도 범위나 필수 장착 방향이 해당됩니다. 설치하기 전에 반드시 이 "X"를 설명하는 인증서 부속 일정을 읽으십시오.
동일한 설치물에 ATEX 인증 부품과 IECEx 인증 부품을 혼합해 사용할 수 있습니까?
기술적으로 가능하지만, 상호 연결이 관련 설치 표준(IEC 60079‑14 또는 현지 동등 규격)을 준수하는지, 그리고 연결 시 각 장치의 보호 개념이 여전히 유효한지 확인해야 합니다. 개별 부품이 아니라 전체 시스템이 구역 요구사항을 충족해야 합니다.
일부 IECEx 라벨에 두 개의 온도 등급이 표시되는 이유는 무엇인가요?
가스와 먼지 모두에 대해 평가된 장비를 보고 계실 가능성이 높습니다. 가스 분위기는 T 등급을 사용하는 반면, 먼지 환경은 보통 최대 표면 온도를 표시합니다. 동일한 하우징이 두 가지 다른 위험 프로필에 대해 평가되었기 때문에 마킹에 둘 다 기재된 것입니다. 귀하의 구역과 일치하는 문자열을 읽으십시오.
