Ex ib는 정상 운전 중 폭발성 가스 분위기가 발생할 수 있는 위험 지역의 전기 장비와 회로에 적용되는 본질안전 보호 수준입니다. 이 보호 방식의 목적은 전기 에너지와 열 에너지를 제한하여, 정해진 조건에서 스파크, 아크 또는 고온 표면이 주변 분위기를 점화하지 못하게 하는 것입니다.

내부 폭발을 외함 안에 가두는 내압 방폭과 달리, 본질안전은 처음부터 점화 에너지가 이용 가능하지 않도록 하는 데 초점을 둡니다. 따라서 계측기, 센서, 트랜스미터, 휴대 장치, 제어 회로, 저전력 통신 인터페이스, 측정 루프, 공정 설비, 화학 구역, 정유 시설, 탱크팜, 유틸리티 및 산업 자동화 시스템의 현장 장비에 특히 적합합니다.

품질은 점화 방지에서 시작된다

Ex ib 설계의 품질 목표는 장비가 단순히 전기적으로 동작하는 데 있지 않습니다. 장비는 정상 운전과 해당 보호 수준에서 요구되는 고장 조건에서도 비점화 상태를 유지해야 합니다. 따라서 모든 회로, 부품, 도체, 외함 인터페이스, 단자, 배터리, 커넥터, 관련 장비를 점화 위험 제어 시스템의 일부로 평가해야 합니다.

품질 기준은 일반적인 제품 성능을 넘어섭니다. 장비가 정의된 폭발성 분위기에서 위험한 값에 도달하기 전에 전압, 전류, 전력, 저장 에너지, 표면 온도 및 고장 에너지를 제한할 수 있는지를 확인합니다.

이 때문에 Ex ib 제품은 인증된 설계, 통제된 제조, 문서화된 평가, 올바른 표시, 검증된 설치가 필요합니다. 장치가 저전압 또는 저전력이라는 이유만으로 본질안전 장비로 간주할 수는 없습니다.

적합성을 뒷받침하는 표준 체계

일반 장비 요구사항

일반 방폭 요구사항은 Ex 장비가 어떻게 구성, 시험, 표시, 문서화되어야 하는지를 정의합니다. 여기에는 장비 그룹, 온도 등급, 표시 형식, 기계적 설계, 환경 적합성, 사용 지침, 인증서 조건이 포함됩니다.

제조사와 구매자에게 이는 품질이 제품 식별 정보에서 드러나야 한다는 뜻입니다. 표시에는 보호 방식, 가스 그룹, 온도 등급, 장비 보호 수준, 인증서 참조, 필요한 경우 특수 사용 조건이 나타나야 합니다.

본질안전 요구사항

본질안전 표준은 회로를 어떻게 비점화 상태로 유지하는지에 초점을 둡니다. 전기 파라미터, 스파크 점화 위험, 열 점화 위험, 분리 거리, 보호 부품, 에너지 저장, 배터리, 변압기, 광절연소자, 반도체, 커넥터, 관련 장비를 다룹니다.

Ex ib에서는 회로가 정의된 고장 조건에서 요구되는 보호 수준을 만족해야 합니다. 설계는 가정이나 사용자 행동에 의존해서는 안 되며, 계산, 평가, 부품 선정, 구조 규칙, 시험을 통해 입증되어야 합니다.

설치 및 시스템 표준

본질안전은 종종 시스템 수준의 개념입니다. 현장 장비, 케이블, 배리어, 절연기, 접지 방식, 단자대, 제어실 인터페이스는 서로 호환되어야 합니다. 설치 표준은 본질안전 회로의 설치, 분리, 식별, 접지, 유지관리 방법을 안내합니다.

인증된 현장 장비라도 관련 장비가 맞지 않거나, 케이블 파라미터가 허용값을 초과하거나, 본질안전 배선이 비본질안전 회로와 섞이면 잘못 설치될 수 있습니다.

지역별 인증 제도

프로젝트에는 IECEx, ATEX, UKCA, 북미 위험 장소 승인 또는 기타 지역 인증 제도가 필요할 수 있습니다. 동일한 기술 개념도 인증서 형식, 표시 관행, 검사 요구사항, 법적 의무가 지역마다 다르게 나타날 수 있습니다.

따라서 품질 검토는 기술 표준과 목표 시장을 함께 포함해야 합니다. 한 인증 체계에 적합한 제품도 다른 지역에서는 추가 문서나 승인이 필요할 수 있습니다.

보호 수준과 지역 적합성

Ex ib는 일반적으로 높은 보호 수준이 필요한 곳에서 사용되며, Zone 1 가스 환경과 EPL Gb 장비와 자주 관련됩니다. 실제 의미는 분위기가 지속적으로 폭발성은 아니지만 정상 운전 중 폭발성 가스가 발생할 수 있다는 것입니다.

Ex ib를 Ex ia 또는 Ex ic와 혼동해서는 안 됩니다. Ex ia는 더 높은 본질안전 수준을 제공하며 적절히 인증되면 더 엄격한 구역에 적합할 수 있습니다. Ex ic는 더 낮은 수준이며 일반적으로 위험성이 낮은 조건에 연결됩니다. 올바른 수준은 지역 분류와 일치해야 합니다.

지역 적합성은 위험 지역 분류, 가스 그룹, 온도 등급, 장비 보호 수준, 설치 방법, 전체 루프 평가로 결정해야 합니다. 제품 표시는 판단 요소 중 하나일 뿐입니다.

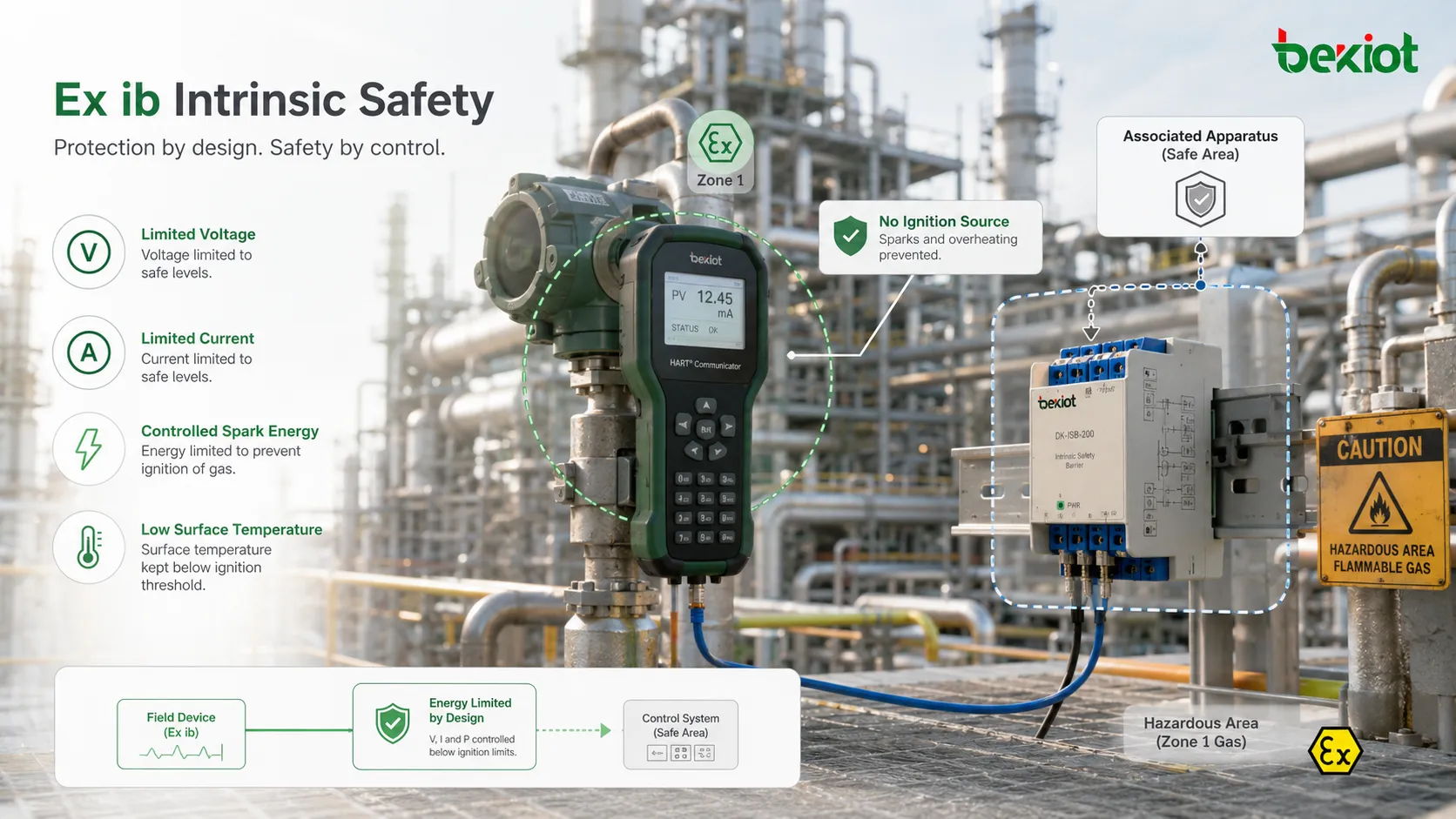

에너지 제한 설계 요구사항

전압 및 전류 제어

본질안전의 핵심은 위험 지역 회로의 전압과 전류를 제한하는 것입니다. 이는 저항, 퓨즈, 제너 다이오드, 갈바닉 절연, 전류 제한 회로, 제어 전원 공급 장치 또는 인증된 관련 장비를 통해 구현될 수 있습니다.

품질은 고장 조건에서 예측 가능한 동작에 달려 있습니다. 보호에 사용되는 부품은 적절한 정격, 신뢰성, 간격, 고장 가정을 가져야 합니다. 점화 방지가 목적일 때 일반 회로 설계 여유만으로는 충분하지 않습니다.

저장 에너지 제한

커패시터와 인덕터는 에너지를 저장할 수 있습니다. 공급 전압이 낮아도 저장 에너지는 특정 조건에서 스파크로 방전될 수 있습니다. 따라서 정전용량과 인덕턴스를 신중하게 평가해야 합니다.

평가에는 내부 부품 값과 외부 케이블 파라미터가 포함됩니다. 긴 케이블은 정전용량과 인덕턴스를 증가시킬 수 있으므로 설치 시 인증 루프 파라미터를 초과해서는 안 됩니다.

전력 손실 제어

전기 전력은 열을 만들 수 있습니다. 열은 저항, 반도체, 배터리, 코일, 단자 또는 고장 부품에서 발생할 수 있습니다. 설계는 요구 조건에서 표면 온도가 허용 온도 등급보다 낮게 유지되도록 해야 합니다.

그래서 열 평가는 품질 관리의 일부입니다. 스파크를 만들지 않는 회로라도 점화 가능한 고온 표면을 만든다면 안전하지 않을 수 있습니다.

보호 부품의 신뢰성

보호 부품은 신중하게 선정하고 적용해야 합니다. 보호 저항, 퓨즈, 다이오드, 광커플러, 변압기 또는 절연기는 안전 역할을 고려하지 않은 일반 부품처럼 취급해서는 안 됩니다.

품질 검토는 부품 디레이팅, 고장 모드, 인증 적합성, 연면거리와 공간거리, 온도 상승, 해당 규칙에서 부품을 무고장 또는 안전 관련 부품으로 계산할 수 있는지 확인해야 합니다.

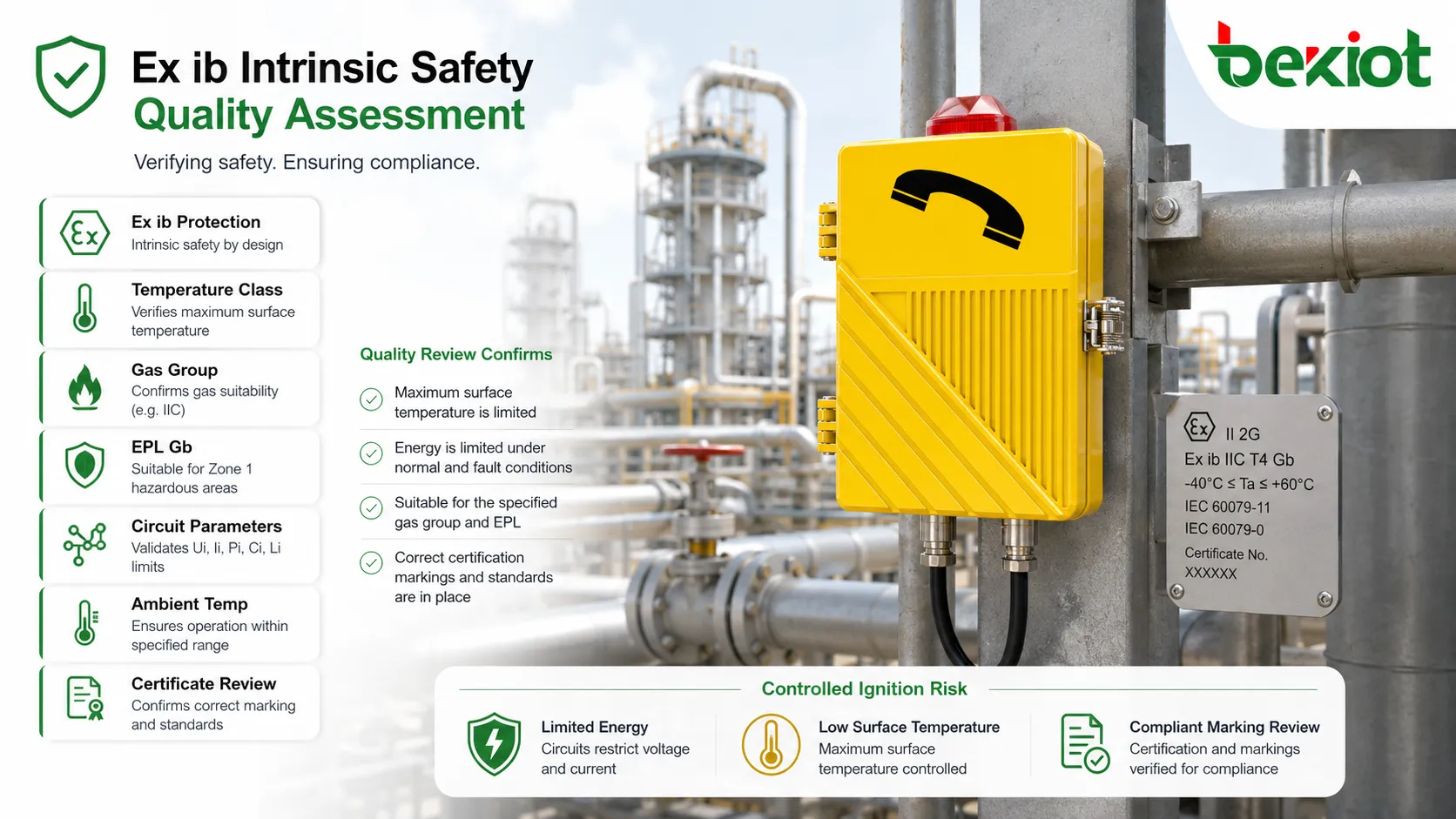

온도 등급과 표면 안전

온도 등급은 Ex 장비의 가장 중요한 표시 중 하나입니다. 이는 정의된 조건에서 최대 표면 온도 한계를 나타냅니다. 선택된 장비는 현장에 존재하는 가스 또는 증기의 점화 온도에 적합한 온도 등급을 가져야 합니다.

Ex ib 장비에서는 정상 운전과 요구되는 고장 조건에서 열 안전을 평가해야 합니다. 고장으로 인해 회로 일부에서 손실이 증가하더라도 부품은 허용 온도를 초과해서는 안 됩니다.

주위 온도 범위도 중요합니다. 한 주위 온도 범위로 인증된 장치는 인증서와 표시가 허용하지 않는 한 더 덥거나 더 추운 위치에 적합하지 않을 수 있습니다.

가스 그룹과 점화 민감도

가스 그룹은 폭발성 분위기를 점화 특성에 따라 분류합니다. 더 까다로운 가스 그룹으로 표시된 장비가 덜 까다로운 그룹에 적합할 수 있지만, 이는 표시와 인증서로 확인해야 합니다.

본질안전에서 가스 그룹은 허용 전기 에너지에 영향을 줍니다. 더 쉽게 점화되는 가스는 더 엄격한 에너지 제한을 요구합니다. 그래서 같은 회로가 한 가스 그룹에는 적합하지만 다른 그룹에는 적합하지 않을 수 있습니다.

품질 기준은 제조사와 설치자가 제품 표시를 현장의 실제 위험 물질과 일치시키도록 요구합니다. 잘못된 가스 그룹 선택은 인증된 제품이라도 적용에 부적합하게 만들 수 있습니다.

현장 루프의 인증 파라미터

입력 및 출력 값

본질안전 루프는 최대 입력 전압, 최대 입력 전류, 최대 입력 전력, 최대 내부 정전용량, 최대 내부 인덕턴스 및 관련 장비의 대응 출력 파라미터로 자주 확인됩니다.

이 값들은 현장 장비, 케이블, 배리어 또는 절연기를 안전하게 연결할 수 있는지 판단하는 데 도움을 줍니다. 루프는 승인된 개별 부품이 아니라 완전한 시스템으로 평가되어야 합니다.

케이블 정전용량과 인덕턴스

케이블은 안전 계산의 일부입니다. 케이블의 정전용량과 인덕턴스는 길이와 구조 형식에 따라 증가할 수 있습니다. 케이블 파라미터를 무시하면 총 저장 에너지가 인증 한계를 초과할 수 있습니다.

필요한 경우 설치 문서에는 케이블 종류, 길이, 경로, 계산 또는 지정된 파라미터를 기록해야 합니다.

관련 장비 호환성

배리어와 절연기는 안전 구역에 위치하는 경우가 많지만 위험 구역으로 들어가는 회로에 연결됩니다. 이는 현장 장비 및 회로 파라미터와 호환되어야 합니다.

배리어가 있다고 해서 어떤 회로든 자동으로 본질안전이 되는 것은 아닙니다. 전체 조합이 허용값과 설치 규칙을 만족해야 합니다.

제조와 품질 관리

통제된 생산 공정

인증 장비는 일관되게 제조되어야 합니다. 생산 공정은 안전 관련 부품, PCB 레이아웃, 분리 거리, 부품 정격, 포팅, 커넥터, 라벨, 외함 재료가 인증 설계와 일치하도록 보장해야 합니다.

평가 없이 부품을 대체하면 안전 가정이 무효화될 수 있습니다. 작은 부품 변경도 고장 동작, 온도 상승 또는 저장 에너지에 영향을 줄 수 있습니다.

정기 검사

정기 검사는 외관 점검, 라벨 확인, 부품 확인, PCB 검사, 외함 무결성, 단자 검사, 절연 확인, 펌웨어 버전 관리, 기능 시험을 포함할 수 있습니다.

이러한 점검은 인증 시험의 시제품뿐 아니라 모든 생산품이 인증 설계와 일치하도록 보장합니다.

추적성

추적성은 각 제품을 생산 기록, 인증서, 부품 로트, 시험 결과, 펌웨어, 품질 검사 데이터와 연결합니다. 현장 문제, 리콜, 설계 변경 또는 인증서 변경이 발생할 때 중요합니다.

추적성이 없으면 생산 또는 부품 문제의 영향을 받을 수 있는 장치를 파악하기 어렵습니다.

변경 관리

안전 관련 부품, PCB 레이아웃, 외함 재료, 배터리 종류, 커넥터, 케이블 인입부, 펌웨어 동작 또는 표시의 변경은 공식 검토를 거쳐야 합니다. 인증 설계에 영향을 주면 인증서 갱신 또는 재평가가 필요할 수 있습니다.

변경 관리는 핵심 품질 기준입니다. Ex 안전은 평가된 정확한 구조에 의존하기 때문입니다.

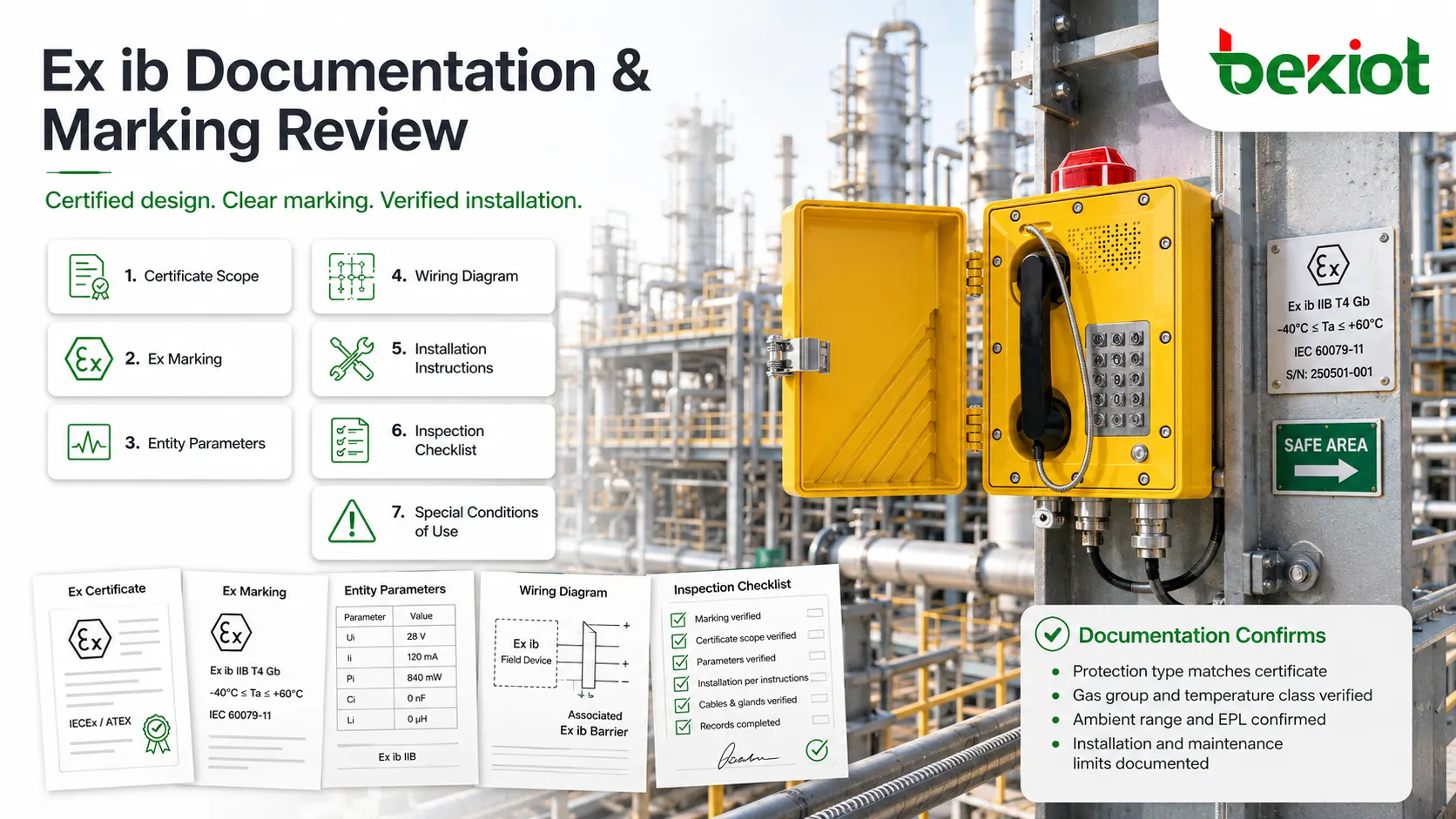

표시와 문서 검토

Ex 표시는 명확하고 내구성이 있으며 인증서와 일치해야 합니다. 보호 형식, 장비 그룹, 가스 그룹, 온도 등급, EPL, 인증 번호, 적용 가능한 주위 온도 범위 및 특수 조건을 전달해야 합니다.

문서에는 설치 지침, 안전 파라미터, 엔티티 파라미터, 배선도, 유지관리 제한, 특수 사용 조건, 환경 한계, 수리 제한이 포함되어야 합니다.

최종 사용자에게 문서는 선택적 서류가 아닙니다. 이는 안전 시스템의 일부입니다. 설치자는 장비를 어디서 어떻게 사용할 수 있는지 판단할 때 사용하고, 검사자는 적합성을 확인할 때 사용합니다.

설치 품질 요구사항

비본안 회로와의 분리

본질안전 회로는 설치 규칙에 따라 비본질안전 회로와 분리되어야 합니다. 분리가 불량하면 위험한 에너지가 보호 회로로 들어갈 수 있습니다.

분리에는 물리적 거리, 칸막이, 전용 케이블 트레이, 표시된 단자, 파란색 배선 관행, 인증 배리어 또는 승인된 설치 방법이 포함될 수 있습니다.

접지와 본딩

일부 제너 배리어 시스템은 올바른 작동을 위해 신뢰성 있는 접지가 필요합니다. 갈바닉 절연기는 접지 의존성을 줄일 수 있지만 전체 시스템에서 접지와 본딩 검토는 여전히 필요합니다.

부적절한 접지는 보호를 약화시키고, 노이즈 문제를 만들거나, 회로 간 위험한 전위차를 발생시킬 수 있습니다.

올바른 케이블 인입부와 단자

케이블 글랜드, 단자대, 커넥터, 외함 인입부는 인증 및 설치 환경과 일치해야 합니다. 부적절한 케이블 인입부를 사용하면 인증 장치도 부적합해질 수 있습니다.

설치자는 인증서 조건, 환경 등급, 기계적 보호 요구사항, 위험 지역 배선 규칙을 따라야 합니다.

통전 전 검사

전원을 인가하기 전에 장치 표시, 지역 적합성, 케이블 경로, 배리어 호환성, 루프 파라미터, 접지, 분리, 단자 조임, 문서 가용성을 확인해야 합니다.

이 검사는 시스템이 위험 지역에서 운전되기 전에 오류를 찾아내는 데 도움이 됩니다.

이 보호 수준이 적용되는 곳

공정 계측

압력 트랜스미터, 온도 센서, 유량계, 레벨 계측기, 가스 검지기, 측정 루프는 위험 지역에서 저전력 신호가 필요하므로 본질안전을 자주 사용합니다.

지역 분류와 보호 수준이 허용하는 경우 Ex ib를 선택할 수 있으며, 특히 견고하면서 실용적인 현장 배선이 필요한 Zone 1 적용에서 사용됩니다.

산업 자동화 인터페이스

PLC 입출력 모듈, 신호 절연기, 통신 변환기, 운전자 표시기, 저전력 제어 인터페이스는 위험 구역의 현장 장비를 연결하기 위해 본질안전 회로를 사용할 수 있습니다.

시스템은 제어반에서 현장 장비까지 케이블과 관련 장비를 포함하여 평가되어야 합니다.

휴대형 및 손에 들고 사용하는 장비

휴대용 시험기, 휴대 통신 장치, 검사 도구, 교정 기기, 유지보수 장비는 위험 지역에서 사용될 때 Ex 인증이 필요할 수 있습니다.

휴대 장치에서는 배터리 안전, 외함 내구성, 충전 제한, 사용자 지침이 특히 중요합니다.

원격 감시와 원격 계측

탱크팜, 파이프라인, 화학 저장 구역, 폐수 시설, 에너지 현장은 위험 장소에서 저전력 원격 계측 장비를 사용할 수 있습니다. 본질안전은 점화 위험을 제한하면서 센서 통신을 지원합니다.

무선 장치도 배터리, 안테나, RF 전력, 외함, 온도에 대한 세심한 평가가 필요합니다.

일반적인 부적합 사항

잘못된 보호 수준 사용

덜 위험한 지역용으로 인증된 장비를 더 위험한 구역에 사용하는 것은 심각한 오류입니다. 보호 수준은 분류된 지역과 위험 물질에 맞아야 합니다.

인증 부품과 비인증 부품 혼용

인증 배리어, 커넥터, 배터리 또는 케이블 조립품을 일반 부품으로 교체하면 본질안전 평가가 무효화될 수 있습니다.

케이블 파라미터 무시

긴 현장 케이블은 정전용량과 인덕턴스를 더합니다. 이 값이 허용 파라미터를 초과하면 루프가 더 이상 안전 요구사항을 만족하지 못할 수 있습니다.

특수 사용 조건 누락

인증서에는 특수 조건이 포함될 수 있습니다. 이는 설치 방향, 정전기 위험, 충격 보호, 주위 온도, 케이블 인입부 또는 유지관리 제한과 관련될 수 있습니다.

라벨 내구성 부족

표시가 읽을 수 없게 되면 검사자와 유지보수 담당자가 장비 적합성을 확인하지 못할 수 있습니다. 내구성 있는 표시는 품질 적합성의 일부입니다.

Ex ib 품질은 인증 설계, 통제된 제조, 올바른 표시, 호환되는 루프 파라미터, 적절한 설치, 문서화된 검사라는 완전한 체인으로 입증됩니다.

유지보수와 주기적 검증

유지보수는 인증된 안전 상태를 보존해야 합니다. 인증서와 제조사 지침이 허용하지 않는 한 기술자는 회로 수정, 부품 교체, 배터리 변경, 케이블 인입부 변경 또는 기판 수리를 해서는 안 됩니다.

주기적 검사는 라벨이 계속 읽히는지, 외함 상태가 적정한지, 케이블 글랜드가 온전한지, 단자가 확실한지, 배리어가 올바른지, 배선 분리가 유지되는지, 환경 손상이 없는지를 확인해야 합니다.

장비를 이전, 재사용 또는 다른 시스템에 연결할 때는 루프 평가를 반복해야 합니다. 관련 장비나 케이블 파라미터가 바뀌면 한 회로에 적합했던 장치가 다른 회로에는 적합하지 않을 수 있습니다.

자주 묻는 질문

Ex ib 장비를 Zone 0에서 사용할 수 있습니까?

일반적으로 사용할 수 없습니다. 본질안전을 사용하는 경우 Zone 0은 보통 Ex ia와 같은 더 높은 보호 수준이 필요합니다. 항상 인증서, 표시, 지역 분류를 확인해야 합니다.

저전압이면 자동으로 본질안전입니까?

아닙니다. 본질안전은 인증된 에너지 제한, 고장 평가, 온도 제어, 구조 규칙, 시스템 호환성에 달려 있으며 낮은 정격 전압만으로 판단되지 않습니다.

손상된 본질안전 장치를 계속 사용할 수 있습니까?

아닙니다. 눈에 보이는 손상, 읽을 수 없는 표시, 갈라진 외함, 느슨한 단자 또는 내부 고장 의심은 장치를 다시 사용하기 전에 조사되어야 합니다.

왜 케이블 파라미터를 루프 계산에 포함합니까?

케이블은 에너지를 저장할 수 있는 정전용량과 인덕턴스를 추가합니다. 전체 회로는 선택된 현장 장비와 관련 장비의 인증 한계 내에 있어야 합니다.

누가 Ex ib 설치를 검증해야 합니까?

검증은 위험 지역 분류, 본질안전 루프, 적용 표준, 인증서 조건, 현지 설치 규칙에 익숙한 유능한 인력이 수행해야 합니다.
