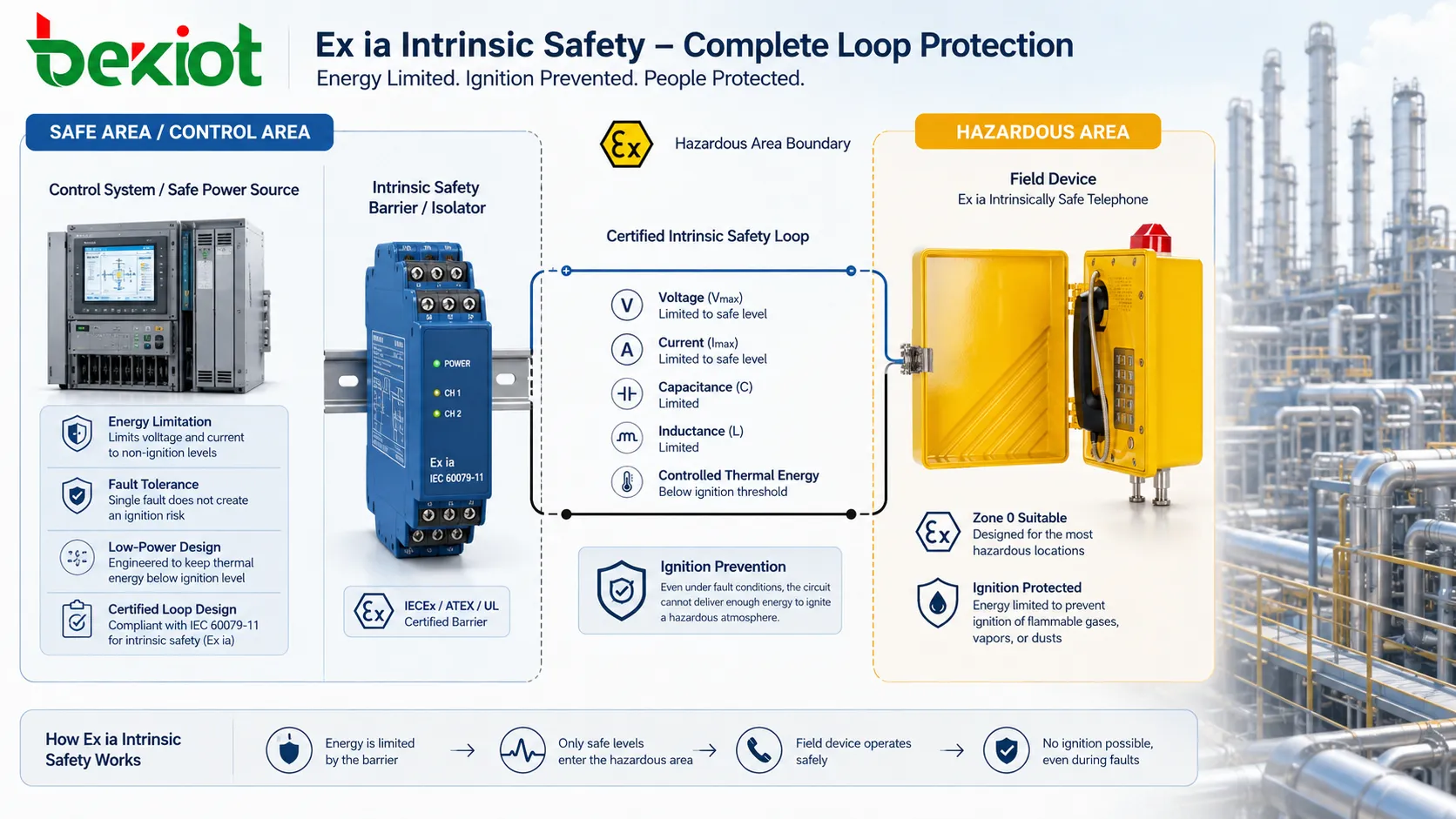

본질안전의 보호 개념

본질안전은 예방적 공학 원리에 기반합니다. 전기 에너지와 열 에너지를 위험 분위기를 점화할 수 있는 수준보다 낮게 제한해야 한다는 원칙입니다. 점화가 발생한 뒤 폭발을 가두는 방식이 아니라, 회로 안에서 사용할 수 있는 점화 에너지를 줄입니다. 그래서 저전력 장치, 신호 회로, 센서, 통신 단말, 제어 루프, 계측기, 폭발성 가스 또는 분진 환경의 현장 장치에 특히 적합합니다.

“Ex i”는 방폭 보호 방식으로서의 본질안전을 의미합니다. “i” 뒤의 문자는 보호 수준을 정의합니다. 일반적인 수준 중에서 “ia”는 가스 분위기에서 가장 높은 본질안전 등급이며, 더 엄격한 고장 가정에서도 안전을 유지하도록 설계됩니다. 따라서 Ex ia 장비는 폭발성 가스 분위기가 연속적, 장시간 또는 빈번하게 존재할 수 있는 Zone 0 적용과 자주 연결됩니다.

내부 폭발을 강한 외함 안에 억제하는 내압 방폭과 달리, 본질안전은 전압, 전류, 정전용량, 인덕턴스, 온도 상승 및 저장 에너지를 제어하여 작동합니다. 부품, 배선, 배리어, 현장 장치는 하나의 시스템으로 검토되어야 합니다. 어떤 장치가 본질안전으로 표시되어 있더라도 전체 루프는 인증 조건에 따라 설치되고 유지되어야 합니다.

이 시스템 수준의 특성이 가장 중요한 세부 사항 중 하나입니다. 인증된 현장 장치라도 잘못된 케이블 길이, 부적절한 배리어, 맞지 않는 전원 공급 또는 승인되지 않은 관련 장치에 연결되면 원래의 보호 개념을 충족하지 못할 수 있습니다. 본질안전은 제품 설계의 규율이자 설치의 규율입니다.

표시는 어떻게 이해해야 하는가

Ex ia 표시는 여러 층의 정보를 담고 있습니다. 각 부분은 보호 방식, 위험 장소 적합성, 가스 또는 분진 분류, 온도 제한, 장비 보호 수준을 알려 줍니다. 하나의 단어처럼 읽기보다, 제품을 선정하거나 설치하기 전에 단계별로 해석해야 합니다.

“Ex ia IIC T4 Ga”라는 단순한 예에서 “Ex”는 폭발성 분위기용 장비를, “ia”는 보호 수준 “a”의 본질안전을, “IIC”는 가스 그룹을, “T4”는 온도 등급을, “Ga”는 장비 보호 수준을 의미합니다. ATEX 방식 표시에서는 인증 체계와 지역 요구사항에 따라 “II 1G” 같은 장비 그룹 및 카테고리 정보와 함께 표시될 수 있습니다.

가스 그룹은 중요합니다. 모든 가스가 동일한 점화 민감도를 갖지 않기 때문입니다. IIA, IIB, IIC는 가스 분위기에서 점차 더 엄격한 수준을 나타내며, IIC는 일반적으로 수소와 아세틸렌처럼 가장 쉽게 점화되는 가스를 포함합니다. IIC 인증 장비는 다른 조건도 맞는 경우 보통 IIB와 IIA에도 사용할 수 있지만, 정확한 인증서와 설치 요구사항을 따라야 합니다.

온도 등급은 정해진 조건에서 장비의 최대 표면 온도 범주를 알려 줍니다. 이 온도는 현장에 존재하는 위험 분위기의 점화 온도보다 낮아야 합니다. 예를 들어 T4 등급은 장비가 특정 표면 온도 등급에 속한다는 뜻이며, 현장의 가스 또는 증기 위험과 비교해야 합니다. 온도 등급은 선택 사항이 아니라 점화 방지 논리의 일부입니다.

가스 분위기에서 Ga, Gb, Gc 같은 장비 보호 수준은 장비를 구역 분류와 위험 수준에 맞추는 데 사용됩니다. 인증서가 허용하는 경우 Ex ia는 일반적으로 가장 높은 가스 보호 수준인 Ga와 연결됩니다. 그러나 “ia”만으로 판단하지 말고 전체 표시, 인증서 조건, 엔티티 파라미터, 설치 도면을 항상 확인해야 합니다.

왜 “ia”가 더 높은 보호 수준으로 간주되는가

Ex ia에서 “a”는 본질안전의 가장 높은 보호 수준을 의미합니다. 그 중요성은 고장 허용성에서 나옵니다. Ex ia 장비는 정상 운전 및 표준 체계에서 규정한 고장 조건, 여러 개의 계수 가능한 고장 조건에서도 회로가 점화를 일으킬 수 없도록 설계됩니다. 그래서 덜 위험한 구역에서 쓰이는 낮은 본질안전 수준보다 요구가 더 엄격합니다.

실무에서 ia, ib, ic의 차이는 외관 문제가 아닙니다. 두 장치가 밖에서 비슷해 보여도 내부 회로 설계, 부품 간격, 보호 부품, 에너지 제한, 열 동작, 고장 평가가 크게 다를 수 있습니다. Ex ia는 더 어려운 고장 가정에서도 안전해야 하므로 더 엄격한 설계 평가가 필요합니다.

이 때문에 Ex ia는 위험 분위기의 존재가 가장 심각한 곳에서 흔히 사용됩니다. 가스 위험 장소에서 Zone 0은 폭발성 가스가 지속적으로 또는 빈번하게 존재하는 가장 높은 위험 구역입니다. Zone 0에 적합한 보호 수준은 장비가 정상 운전 중에도 폭발성 가스에 노출될 수 있으므로 매우 높은 점화 방지 여유를 가져야 합니다.

낮은 보호 수준도 다른 구역에서는 적절할 수 있습니다. Ex ib는 일반적으로 정상 운전 중 폭발성 가스가 가끔 발생할 수 있는 Zone 1 / EPL Gb 적용과 관련됩니다. Ex ic는 정상 운전 중 가스가 발생할 가능성이 낮거나 짧게만 존재하는 Zone 2 / EPL Gc 적용과 관련됩니다. 올바른 수준은 선호가 아니라 위험 장소 분류에 따라 결정됩니다.

Ex ia는 데이터시트에서 더 안전해 보이기 때문에가 아니라, 해당 위험 장소가 그 보호 수준을 요구할 때 선택해야 합니다.

IEC, IECEx, ATEX 체계의 역할

본질안전은 국제 및 지역 인증 체계를 통해 논의되는 경우가 많습니다. IEC 60079-11은 IEC 60079 시리즈에서 본질안전 “i”에 의한 장비 보호를 다루는 핵심 기술 표준입니다. 이 표준은 폭발성 분위기용 본질안전 장치와 관련 장치의 구조 및 시험 요구사항을 정의합니다. 국제 프로젝트에서는 IEC 표준 기반의 국제 적합성 체계인 IECEx 인증이 널리 사용됩니다.

ATEX는 폭발성 분위기에서 사용되는 장비와 보호 시스템에 대한 유럽 규제 체계입니다. 가스 분위기에 대해 II 1G, II 2G, II 3G 같은 장비 그룹과 카테고리를 사용하며, 이는 서로 다른 구역 적합 수준에 대응합니다. IECEx와 ATEX 표시는 동일하지 않지만, 국제 시장용 제품에서 함께 나타나는 경우가 많습니다.

사용자에게 실무적으로 중요한 것은 인증서와 표시를 함께 읽는 것입니다. 하나의 장치에 ATEX와 IECEx 정보가 모두 있을 수 있습니다. ATEX 표시는 그룹, 카테고리, 분위기 유형을 나타낼 수 있고, IECEx 방식 표시는 Ex 보호 개념, 가스 그룹, 온도 등급, 장비 보호 수준을 보여 줍니다. 두 정보 모두 설치 환경과 일치해야 합니다.

표준이 변한다는 점도 중요합니다. 프로젝트 팀은 현재 적용되는 표준 판, 현지 법규, 인증기관 문서, 인증서 조건을 확인해야 합니다. 일반적인 표시 설명은 구조를 이해하는 데 도움이 되지만, 정확한 적용 한계는 인증서가 권위 있는 기준입니다.

조달과 엔지니어링 검토에서 표준을 장식적 참고자료처럼 다루면 안 됩니다. 표준은 제품이 어떻게 평가되었는지, 어떤 위험 장소에 들어갈 수 있는지, 어떤 배선 조건이 적용되는지, 설치자가 어떤 제한을 지켜야 하는지를 정의합니다. Ex ia 시스템에서는 현장 배선과 관련 장치가 전체 안전 루프에 영향을 주므로 특히 중요합니다.

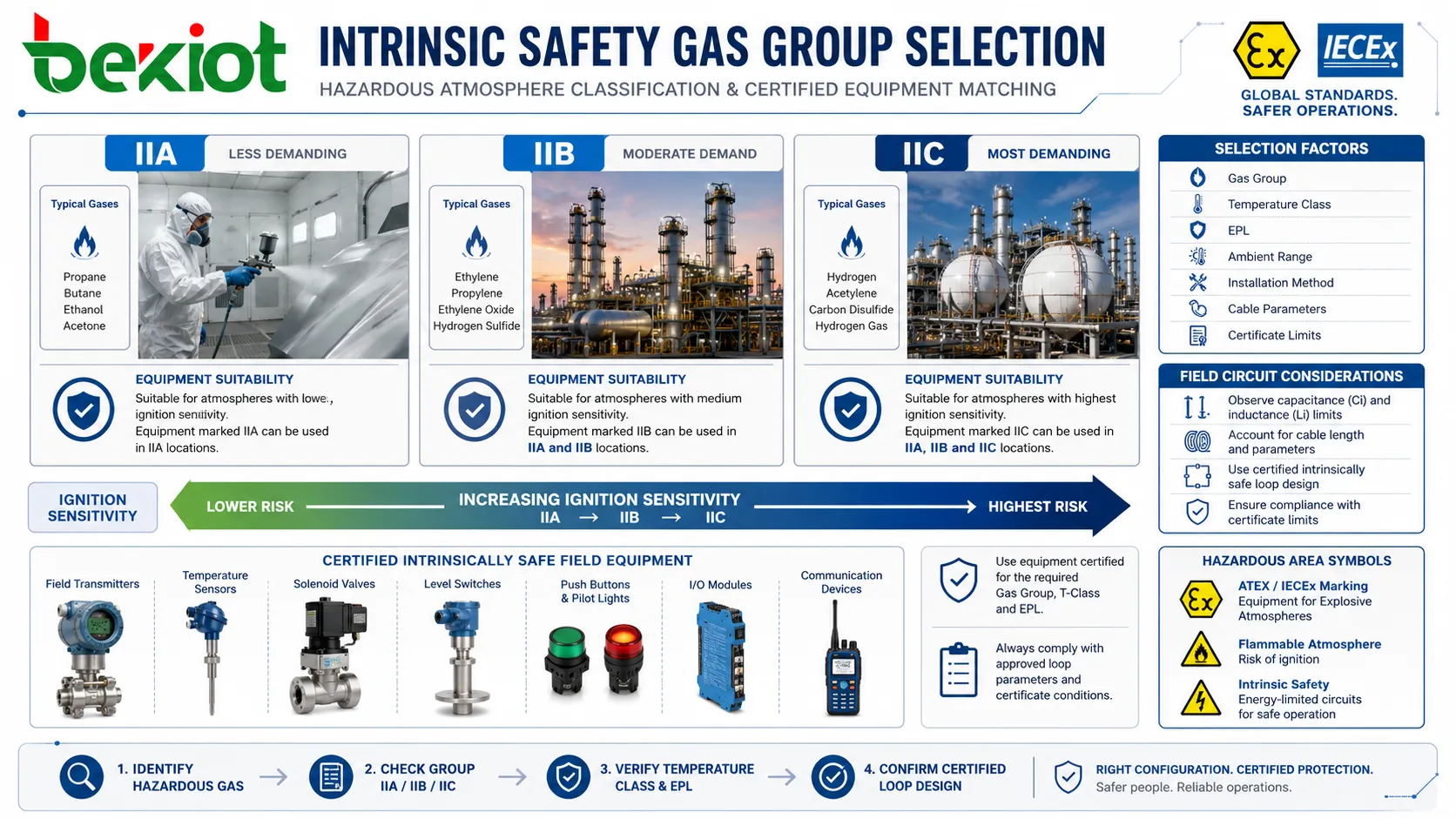

가스 그룹 분류와 점화 민감도

가스 그룹 분류는 Ex ia 장비 선정에서 가장 실용적인 요소 중 하나입니다. 폭발성 가스와 증기는 점화 에너지, 화염 전파 동작, 폭발 특성이 서로 다릅니다. 그룹 분류는 장비의 보호 능력을 설치될 가스 환경에 맞추는 데 도움을 줍니다.

지상 산업에서 가스 그룹은 일반적으로 IIA, IIB, IIC로 표시됩니다. IIA는 비교적 점화되기 어려운 가스, IIB는 더 까다로운 그룹, IIC는 이 분류 중 가장 엄격한 그룹을 의미합니다. 수소와 아세틸렌은 IIC 수준 위험과 관련된 대표적인 예입니다. IIC 표시 장비는 이 구조에서 가장 까다로운 가스 그룹에 대해 평가된 것입니다.

그렇다고 가스 그룹만으로 선정이 끝나는 것은 아닙니다. 온도 등급, 장비 보호 수준, 주변 온도 범위, 설치 방법, 케이블 파라미터, 인증서 제한도 검토해야 합니다. 올바른 가스 그룹을 가진 장비라도 온도 등급이 부족하거나 설치가 엔티티 파라미터 한계를 위반하면 부적합할 수 있습니다.

실제 프로젝트에서 가스 그룹 정보는 보통 위험 장소 분류 문서, 공정 안전 분석, 물질안전자료 또는 엔지니어링 사양에서 나옵니다. 선정 팀은 업종만으로 추측해서는 안 됩니다. 석유화학 설비, 배터리 구역, 가스 저장 시설, 도장 부스, 실험실, 해양 플랫폼은 서로 다른 가스를 포함할 수 있습니다.

본질안전 통신 및 제어 회로에서 가스 그룹은 회로에 허용되는 정전용량과 인덕턴스 값에도 영향을 줍니다. 따라서 케이블 길이와 종류가 루프가 인증 한계 안에 남는지를 좌우할 수 있습니다. Ex ia 선정에서 제품 표시와 루프 설계를 함께 고려해야 하는 이유입니다.

온도 등급과 열 점화 제어

본질안전은 흔히 스파크 방지와 연결되지만, 열 점화 제어도 똑같이 중요합니다. 위험 분위기에 설치되는 장비는 주변 가스나 증기를 점화할 수 있는 표면 온도에 도달해서는 안 됩니다. 온도 등급은 지정 조건에서 최대 표면 온도 범주를 정의하고, 장비가 위험 물질의 점화 온도보다 낮게 유지되는지 판단하게 합니다.

온도 등급은 보통 T1부터 T6까지 표시되며, T6는 가장 낮은 최대 표면 온도 범주, T1은 가장 높은 범주를 의미합니다. 더 낮은 최대 표면 온도는 일반적으로 더 엄격하며, 낮은 점화 온도를 가진 가스에는 필요할 수 있습니다. 올바른 온도 등급은 장비 종류뿐 아니라 해당 구역에 존재하는 위험 물질에 따라 달라집니다.

Ex ia 회로에서는 열 동작이 전기 에너지 제한과 함께 평가됩니다. 저항, 반도체, 퓨즈, 배터리, 커넥터, 보호 소자 등은 정상 조건과 정의된 고장 조건에서 위험한 온도에 도달해서는 안 됩니다. 그래서 인증 평가는 스파크 점화 위험과 열 점화 위험을 모두 고려합니다.

주변 온도 범위도 중요합니다. 표준 주변 온도 범위로 인증된 장비가 매우 뜨거운 실외 설치, 냉장 구역, 사막 현장, 해양 플랫폼 또는 환기가 부족한 산업용 캐비닛에 적합하지 않을 수 있습니다. 설치 환경이 인증 범위를 초과하면 온도 등급이 더 이상 유효하지 않을 수 있습니다.

유지보수 중에는 승인되지 않은 수리, 부품 교체, 환기 차단, 외함 손상, 승인되지 않은 액세서리로 열 안전을 훼손해서는 안 됩니다. 본질안전은 주로 회로 에너지를 제한하지만, 장비의 열 동작 변화도 인증된 보호 개념에 영향을 줄 수 있습니다.

장비 보호 수준과 구역 적합성

장비 보호 수준, 즉 EPL은 장비의 보호 능력을 위험 장소의 위험 수준에 맞추는 구조화된 방법입니다. 가스 분위기에서 일반적인 EPL은 Ga, Gb, Gc입니다. Ga는 매우 높은 보호 수준, Gb는 높은 수준, Gc는 낮은 위험 가스 구역을 위한 향상된 수준을 의미합니다. Ex ia는 그 용도로 인증된 경우 일반적으로 Ga와 관련됩니다.

구역 분류는 폭발성 분위기가 얼마나 자주 발생할 것으로 예상되는지를 설명합니다. Zone 0은 폭발성 가스가 연속적, 장시간 또는 빈번하게 존재함을 의미합니다. Zone 1은 정상 운전 중 가끔 존재할 가능성을 의미합니다. Zone 2는 정상 운전 중에는 가능성이 낮고, 존재하더라도 짧은 시간뿐임을 의미합니다.

많은 실무 해석에서 Ex ia / Ga는 다른 표시 조건이 모두 맞을 때 Zone 0, Zone 1, Zone 2 가스 구역에 적합합니다. Ex ib / Gb는 일반적으로 Zone 1과 Zone 2에 적용됩니다. Ex ic / Gc는 일반적으로 Zone 2에 적용됩니다. 최종 결정은 인증서, 현지 코드, 현장 구역 분류 문서를 따라야 합니다.

ATEX 카테고리는 가스 분위기에 대해 1G, 2G, 3G 같은 방식으로 유사한 적합성을 표현합니다. 1G는 Zone 0, 2G는 Zone 1, 3G는 Zone 2와 관련됩니다. 분진 분위기에서는 카테고리와 구역이 다르므로 가스 표시와 쉽게 혼용해서는 안 됩니다.

EPL과 구역 적합성을 이해하면 두 가지 흔한 실수를 피할 수 있습니다. 첫째는 더 위험한 구역에 보호 수준이 부족한 장비를 설치하는 것입니다. 둘째는 전체 루프와 부속품이 함께 적합한지 확인하지 않고 과도하게 지정하는 것입니다. 한 장치에 높은 보호 표시가 있다고 해서 전체 설치가 자동으로 적합해지는 것은 아닙니다.

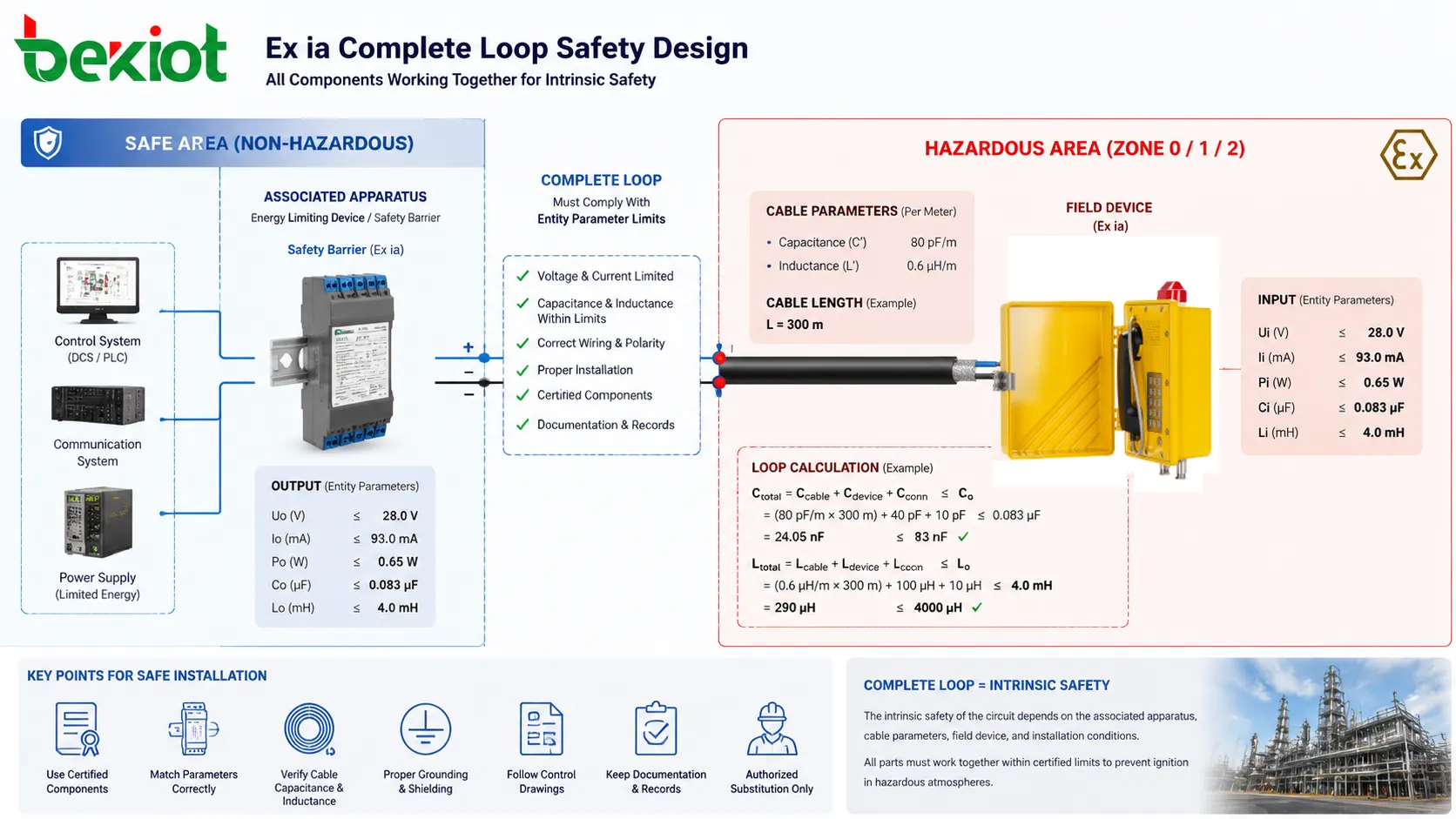

관련 장치, 배리어와 전체 루프 안전

본질안전은 현장 장치 자체만으로 결정되지 않는 경우가 많습니다. 많은 Ex ia 설치는 안전 배리어, 갈바닉 절연기, 본질안전 인터페이스 모듈 또는 인증된 에너지 제한 장치와 같은 관련 장치를 사용합니다. 이러한 부품은 안전 구역 또는 다른 보호 외함에 설치되며, 위험 구역 회로로 전달되는 에너지를 제한합니다.

관련 장치는 전압, 전류, 전력, 정전용량, 인덕턴스 같은 최대 출력 파라미터를 정의합니다. 현장 장치는 입력 파라미터와 허용 연결 조건을 정의합니다. 케이블은 정전용량과 인덕턴스를 추가합니다. 전체 루프는 인증 한계 안에 남아 있어야 합니다. 케이블이 너무 길거나 전기적 특성이 부적절하면 개별 장치가 인증되어 있어도 시스템이 허용값을 초과할 수 있습니다.

따라서 본질안전 문서에는 엔티티 파라미터, 제어 도면, 루프 다이어그램, 설치 주의사항이 포함되는 경우가 많습니다. 엔지니어는 관련 장치의 출력 파라미터를 현장 장치의 입력 파라미터와 비교하고, 케이블 파라미터를 계산에 포함해야 합니다. 이 과정은 설치된 루프가 본질안전을 유지함을 입증하는 일부입니다.

실무적으로 안전한 설치에는 올바른 제품 선정, 올바른 배리어 선정, 올바른 배선, 올바른 접지, 올바른 문서가 필요합니다. 유지보수 담당자는 외관이 비슷하지만 인증되지 않은 대체품으로 배리어, 케이블 또는 장치를 교체해서는 안 됩니다. 작은 교체도 루프의 전기적 특성을 바꿀 수 있습니다.

전체 루프 안전은 Ex ia 시스템의 가장 뚜렷한 특징 중 하나입니다. 보호 등급은 장치에 붙은 단독 라벨이 아니라, 회로 내 모든 구성 요소가 통제된 관계를 유지할 때 형성되는 결과입니다.

설치 및 유지보수에 대한 영향

Ex ia 장비 설치에는 인증된 설치 조건에 대한 세심한 주의가 필요합니다. 케이블 종류, 케이블 길이, 비본질안전 회로와의 분리, 접지, 배리어, 단자, 외함 인입 방식은 승인된 설계를 따라야 합니다. 본질안전 배선은 에너지가 제한되어 있다는 이유만으로 일반 저전압 배선처럼 취급해서는 안 됩니다.

본질안전 회로와 비본질안전 회로의 분리는 중요합니다. 배선이 잘못 혼합되면 비안전 회로의 에너지가 본질안전 루프로 유입될 수 있습니다. 접속함, 단자대, 케이블 트레이, 제어 캐비닛은 전체 수명 동안 배선 식별과 분리가 명확하게 유지되도록 구성해야 합니다.

유지보수는 인증 무결성을 보존해야 합니다. 승인되지 않은 부품 교체, 케이블 연장, 외함 개조, 커넥터 교체, 미승인 부품 수리는 보호 개념을 무효화할 수 있습니다. 장치가 손상되면 유지보수 팀은 일반 현장 수리가 아니라 제조사 지침과 인증 조건을 따라야 합니다.

점검에는 라벨 가독성, 외함 상태, 케이블 글랜드, 접지, 부식, 기계적 손상, 배선 분리, 배리어 상태, 문서 일치성이 포함되어야 합니다. 진동, 습기, 화학물질 노출, 온도 변화가 설치 품질에 점차 영향을 주는 가혹한 현장에서는 이러한 점검을 더 자주 수행해야 합니다.

운영 팀의 핵심 습관은 Ex ia 장비를 인증된 안전 시스템의 일부로 다루는 것입니다. 장치, 배선, 관련 장치, 문서, 유지보수 관행이 승인된 설계와 일치할 때만 설치는 안전합니다.

선정 과정의 흔한 오해

가장 흔한 오해 중 하나는 Ex ia가 모든 위험 장소에 적합하다고 생각하는 것입니다. Ex ia는 높은 수준의 본질안전 개념이지만, 적합성은 여전히 가스 그룹, 온도 등급, 장비 그룹, EPL, 주변 온도 범위, 인증서 제한에 따라 달라집니다. Ex ia 표시가 있는 장비도 특정 가스나 환경 조건에는 적합하지 않을 수 있습니다.

또 다른 오해는 본질안전을 내압 방폭과 동일하게 보는 것입니다. 내압 방폭은 외함 내부의 점화를 허용하지만 화염이 주변 분위기로 전파되는 것을 막습니다. 본질안전은 에너지를 제한하여 점화 자체를 방지합니다. 두 개념은 서로 다르며 설치와 유지보수 요구사항도 다릅니다.

세 번째 실수는 전체 루프를 무시하는 것입니다. 사용자는 인증된 현장 장치를 선택했더라도 부적절한 배리어나 케이블을 통해 연결할 수 있습니다. 본질안전에서는 인터페이스와 배선이 안전 계산의 일부입니다. 적합한 제품을 부적합 루프에 사용하면 부적합 설치가 됩니다.

일부 사용자는 저전력이면 자동으로 본질안전이라고 생각합니다. 이는 옳지 않습니다. 본질안전에는 인증된 설계, 시험, 문서가 필요합니다. 저전압 장치가 자동으로 Ex ia가 되는 것은 아니며, 관련 표준에 따라 평가되고 적절히 표시되어야 합니다.

마지막으로, 구역 분류가 더 낮은 보호 수준만 요구하는 경우에도 Ex ia를 과도하게 지정하는 경우가 있습니다. 더 높은 수준 사용이 어떤 경우에는 허용될 수 있지만 비용을 높이거나 장비 선택을 제한할 수 있습니다. 선정은 최고 등급 선호가 아니라 위험 장소 분류와 엔지니어링 요구에 따라야 합니다.

자주 묻는 질문

위험 장소에는 항상 Ex ia가 필요한가요?

아닙니다. Ex ia는 보통 Zone 0 가스 환경처럼 가장 높은 본질안전 수준이 필요한 곳에서 사용됩니다. Zone 1 또는 Zone 2는 위험 장소 분류, 가스 그룹, 온도 등급, 인증서, 현지 규정에 따라 다른 보호 수준을 허용할 수 있습니다.

Ex ia 장비를 현장에서 수리할 수 있나요?

제조사와 인증 조건이 해당 수리 방법을 허용하는 경우에만 가능합니다. 승인되지 않은 수리, 부품 교체 또는 외함 개조는 보호 개념을 무효화할 수 있습니다. 많은 인증 장비는 통제된 수리 절차 또는 교체가 필요합니다.

Ex ia는 장비가 방수 또는 내식성이라는 뜻인가요?

아닙니다. Ex ia는 점화 위험에 대한 본질안전 보호를 의미합니다. 방수, 방진, 내식성, 내충격성은 별도의 기계적 또는 환경 등급입니다. 설치 환경에 따라 추가 IP 등급, 재질 또는 외함 적합성이 필요할 수 있습니다.

본질안전에서 케이블 파라미터가 중요한 이유는 무엇인가요?

케이블은 회로에 정전용량과 인덕턴스를 추가합니다. 이 값이 루프의 인증 한계를 초과하면 저장 에너지가 승인된 본질안전 설계에 비해 너무 커질 수 있습니다. 따라서 케이블 종류와 길이는 루프 검증에 포함되어야 합니다.

Ex ia 장비를 선택하기 전에 무엇을 확인해야 하나요?

위험 구역, 가스 또는 분진 그룹, 온도 등급, 필요한 EPL 또는 카테고리, 주변 온도, 인증서 범위, 엔티티 파라미터, 관련 장치, 설치 방법, 유지보수 요구사항을 확인해야 합니다. 제품명만이 아니라 전체 시스템이 분류된 위험과 일치해야 합니다.
