KVM은 키보드, 비디오, 마우스를 나타냅니다. 기존 장비실에서 KVM 시스템은 운영자가 공유 디스플레이, 키보드 및 마우스를 통해 여러 서버나 컴퓨터를 제어할 수 있도록 합니다. 이는 하드웨어 중복 배치를 줄이고 서버 운영을 보다 중앙 집중화합니다.

분산형 KVM 시스템은 KVM 제어를 오디오 및 비디오 인코딩, 디코딩 및 네트워크 전송과 결합하여 이 아이디어를 확장합니다. 비디오 신호와 제어 데이터는 하나의 랙 내 단거리 연결로 제한되지 않고 IP 네트워크 또는 광섬유 네트워크를 통해 전송될 수 있습니다. 이를 통해 지휘 센터, 제어실, 회의실 및 대형 화면 환경 전반에서 컴퓨터 소스를 공유, 전환, 표시 및 제어할 수 있습니다.

기존 KVM에서 네트워크 기반 운영으로

기존 KVM 시스템은 일반적으로 로컬 서버 관리를 위해 설계되었습니다. 한 명의 운영자가 키보드, 마우스 및 디스플레이 신호를 전환하여 여러 컴퓨터나 서버를 제어할 수 있습니다. 이는 서버실에서 유용하지만 거리, 유연성 및 디스플레이 기능이 제한적입니다.

분산형 아키텍처는 구조를 변경합니다. 비디오 소스 측에서는 인코더가 컴퓨터 화면 신호를 네트워크 스트림으로 변환합니다. 예를 들어 컴퓨터의 HDMI 출력을 인코더에 연결하고 네트워크를 통해 전송할 수 있습니다. 디스플레이 측에서는 디코더가 네트워크 비디오 스트림을 수신하여 모니터, 비디오 월 또는 대형 화면 디스플레이로 출력합니다.

이 설계를 통해 비디오 소스는 더 이상 디스플레이 위치에 물리적으로 가까이 있을 필요가 없습니다. 운영자는 다른 컴퓨터 화면을 불러와 다른 화면에 표시하거나, 동일한 소스를 여러 위치에 복사하거나, 중앙 집중식 인터페이스를 통해 원격 소스를 관리할 수 있습니다.

핵심 구성 요소

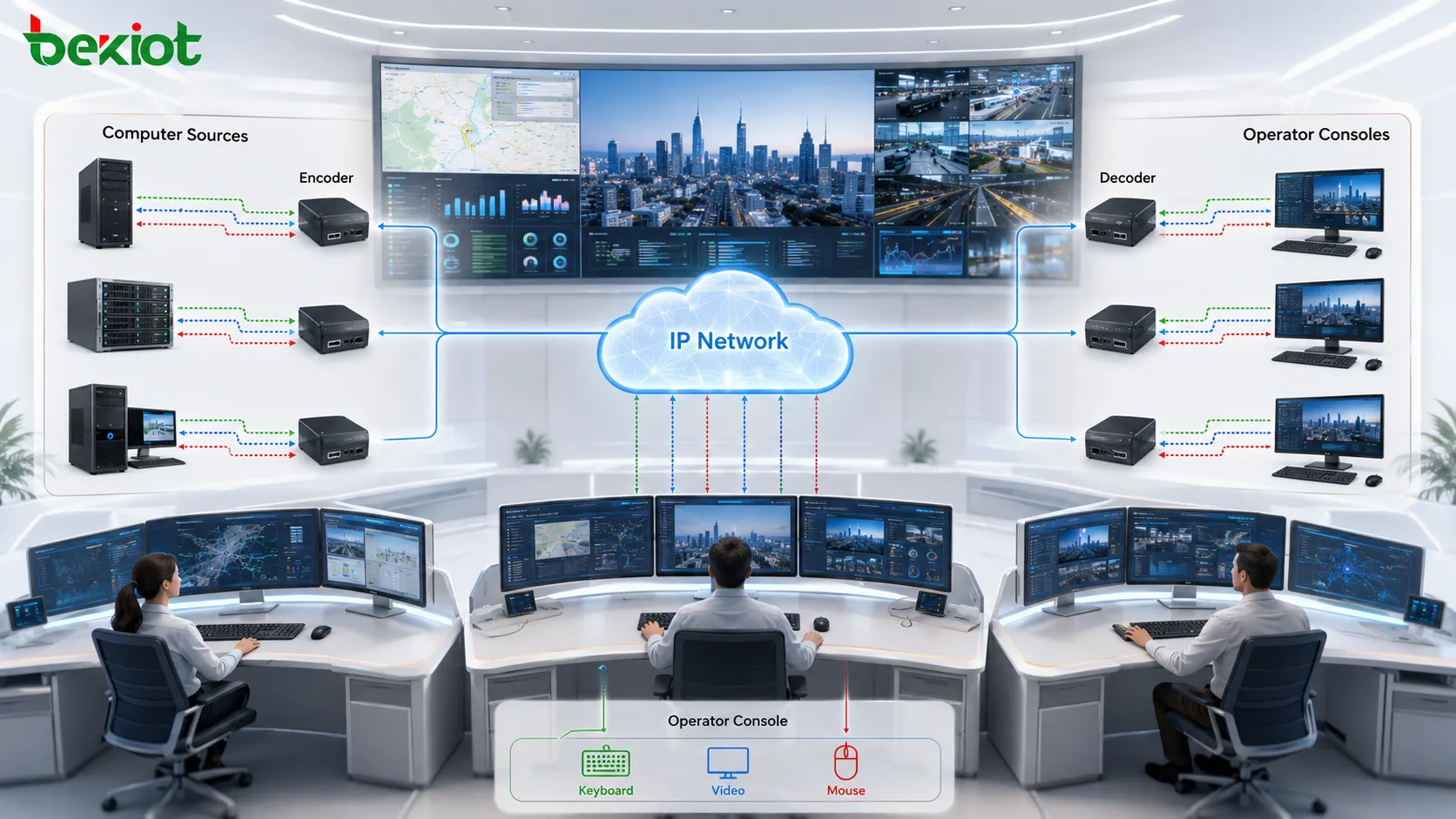

분산형 KVM 시스템의 기본 구조는 인코더, 디코더 및 전송 네트워크로 구성됩니다. 인코더는 컴퓨터, 서버, 워크스테이션 또는 신호 소스 근처에 배치됩니다. 디코더는 디스플레이 장치 근처에 배치됩니다. 네트워크는 양쪽을 연결하고 비디오, 오디오, 키보드, 마우스 및 제어 데이터를 전달합니다.

간단한 프로젝트에서는 이 정도면 점대점 또는 점대다중점 신호 전송을 완료하기에 충분할 수 있습니다. 더 큰 프로젝트에서는 시스템에 관리 소프트웨어, 비디오 매트릭스 제어, 비디오 월 처리, 중앙 제어, 권한 관리, 신호 라우팅 및 타사 플랫폼 통합도 포함됩니다.

이것이 분산형 KVM 시스템이 단순히 인코더와 디코더의 그룹으로 이해되어서는 안 되는 이유입니다. 지휘 및 제어 환경에서는 비디오 전환, 원격 제어, 대형 화면 디스플레이, 시스템 연동 및 운영자 워크플로우 관리를 결합한 완전한 시각적 협업 플랫폼이 됩니다.

IP 및 광섬유 전송 옵션

많은 분산형 시스템은 유연하고 확장 가능하며 기존 네트워크 인프라와 통합하기 쉽기 때문에 IP 네트워크를 사용합니다. IP 기반 전송은 네트워크 설계가 필요한 대역폭과 지연 시간을 지원하는 한 다양한 방, 층, 건물 또는 제어 영역에 장치를 배치할 수 있도록 합니다.

더 높은 대역폭, 더 낮은 지연 시간 및 더 안정적인 장거리 전송이 필요한 프로젝트의 경우 광섬유 기반 분산형 시스템도 사용할 수 있습니다. 광섬유 전송은 신호 품질과 응답 속도가 중요한 지휘 홀, 고해상도 디스플레이 환경 및 대규모 제어 센터에서 일반적입니다.

그러나 광섬유 배포에는 일반적으로 전용 케이블링과 더 높은 건설 비용이 필요합니다. 따라서 IP와 광섬유 중 선택은 신호 해상도, 지연 시간 요구 사항, 프로젝트 규모, 건물 조건 및 장기 확장 계획에 기반해야 합니다.

비디오 매트릭스 제어를 통한 통합 전환

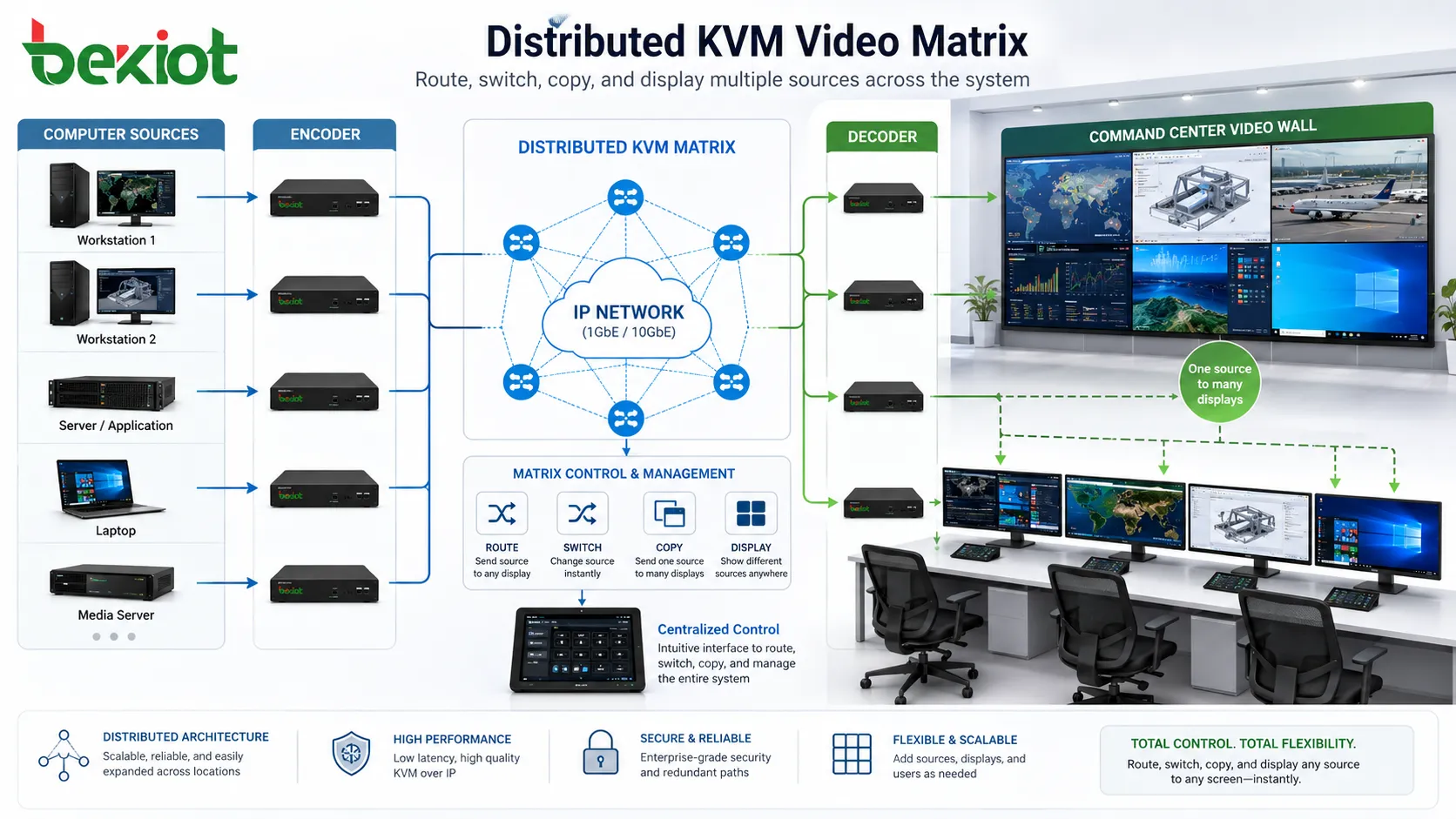

프로젝트에 많은 비디오 입력과 출력이 포함된 경우 시스템은 신호 라우팅을 관리할 방법이 필요합니다. 이것이 비디오 매트릭스 제어가 중요한 이유입니다. 비디오 매트릭스는 다양한 비디오 소스와 디스플레이 장치를 제어 가능한 입출력 구조로 구성합니다.

매트릭스 제어를 통해 운영자는 승인된 모든 비디오 소스를 분산 시스템 내의 모든 화면으로 보낼 수 있습니다. 소스를 전환하고, 소스를 여러 디스플레이에 복제하고, 화면을 다른 사용자에게 할당하거나, 운영 필요에 따라 소스 할당을 관리할 수 있습니다.

이 기능은 지휘 센터, 교통 제어실, 에너지 디스패치 센터, 보안 모니터링실 및 산업 운영 센터에서 특히 유용합니다. 운영자는 여러 소스를 비교하거나, 대형 화면에서 주요 정보를 공유하거나, 일상 모니터링에서 긴급 대응으로 신속하게 전환해야 하는 경우가 많습니다.

대형 화면 처리 및 시각적 레이아웃

분산형 KVM 시스템은 대형 화면 디스플레이가 핵심 요구 사항인 지휘 센터 및 제어실에서 자주 사용됩니다. 이러한 환경에서 운영자는 하나의 디스플레이 벽에 여러 시스템을 표시하거나, 화면을 여러 창으로 분할하거나, 비디오 창을 화면에서 자유롭게 이동해야 할 수 있습니다.

비디오 월 처리 장비 또는 소프트웨어는 접합, 창 표시, 로밍, 폴링, 레이아웃 전환 및 다중 소스 프레젠테이션과 같은 기능을 지원할 수 있습니다. 이를 통해 하나의 대형 화면이 모니터링 비디오, 컴퓨터 데스크톱, GIS 지도, 데이터 대시보드, 회의 콘텐츠 및 긴급 정보를 동시에 표시할 수 있습니다.

단순한 화면 투사와 비교하여 비디오 월 처리는 지휘 센터에 더 유연한 시각적 구성을 제공합니다. 일상 운영 중에는 화면이 표준 대시보드를 표시할 수 있습니다. 사고 발생 시 레이아웃을 신속하게 변경하여 주요 카메라 피드, 워크스테이션 화면, 지도 또는 원격 상담 콘텐츠를 강조할 수 있습니다.

장치 및 운영자 워크플로우를 위한 제어 계층

완전한 시스템에는 제어 계층도 필요합니다. 이 제어 계층의 일부는 기존 중앙 제어 시스템에서 비롯됩니다. 직렬 포트, IP 제어, RS-485 또는 기타 제어 방법을 통해 시스템은 오디오 및 비디오 장비, 조명, 에어컨, 프로젝터, 디스플레이 화면 및 기타 실내 장치를 관리할 수 있습니다.

제어 계층의 다른 부분은 KVM 운영자 워크플로우에 중점을 둡니다. 사용자는 비디오 소스를 불러오거나, 컴퓨터를 원격으로 제어하거나, 화면을 다른 디스플레이에 복사하거나, 오디오 또는 비디오 통신을 시작하거나, 레이아웃을 전환하거나, 소스를 다른 운영자 좌석에 할당해야 할 수 있습니다. 이러한 기능에는 일반적으로 전용 소프트웨어와 관리 서버가 필요합니다.

권한 관리도 중요합니다. 모든 운영자가 모든 컴퓨터를 제어하거나 모든 소스를 표시할 수 있어야 하는 것은 아닙니다. 잘 설계된 시스템은 사용자 역할, 액세스 권한, 소스 그룹화, 운영 기록 및 관리 정책을 지원하여 제어가 안전하고 추적 가능하도록 해야 합니다.

외부 비디오 및 통신 시스템과의 통합

실제 지휘 센터 프로젝트에서 분산형 KVM 시스템은 단독으로 작동하는 경우가 거의 없습니다. 비디오 감시 플랫폼, 비디오 회의 시스템, 드론 비디오, 긴급 통신 시스템, 디스패치 플랫폼 및 기타 타사 애플리케이션에 연결해야 할 수 있습니다.

이러한 외부 시스템은 종종 다른 미디어 형식과 전송 프로토콜을 사용합니다. 예를 들어 비디오 감시 및 드론 비디오는 RTSP 또는 RTP 스트림으로 전달될 수 있습니다. 통신 플랫폼은 SIP를 사용할 수 있습니다. 일부 시스템은 더 작거나 압축된 비디오 스트림을 사용하는 반면, 분산형 디스플레이 시스템은 대형 화면 프레젠테이션을 위해 더 높은 품질의 스트림이 필요한 경우가 많습니다.

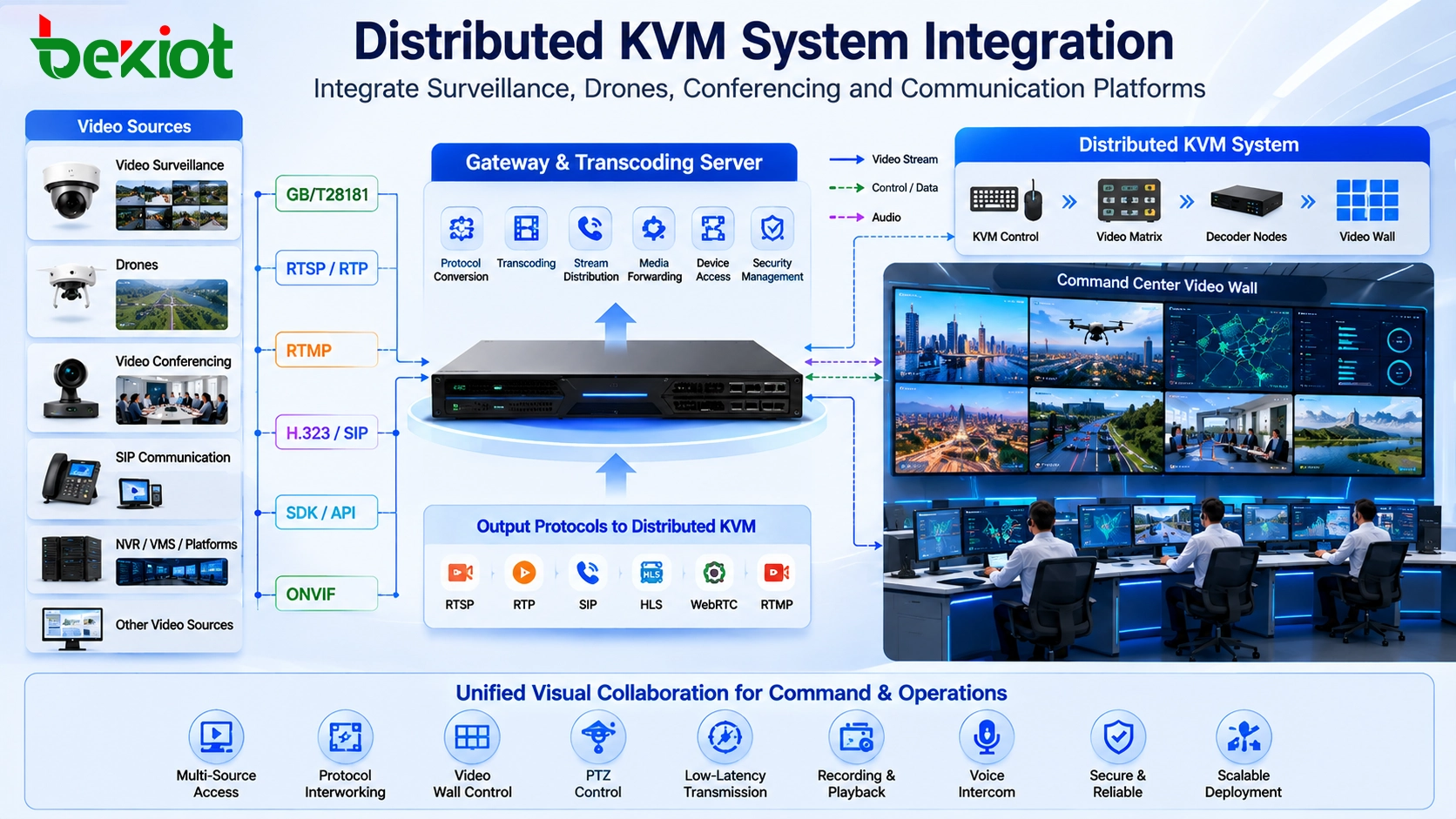

비디오 게이트웨이 또는 트랜스코딩 서버가 이 문제를 해결하는 데 도움이 될 수 있습니다. 외부 비디오 소스를 수신하고, 스트림 형식을 변환하고, 비트 전송률을 조정하고, SIP-to-RTSP 또는 RTSP-to-SIP와 같은 프로토콜 변환을 제공할 수 있습니다.这使得분산형 KVM 시스템이 다양한 플랫폼의 비디오를 더 쉽게 표시하고 제어할 수 있습니다.

지휘 환경에서 트랜스코딩이 중요한 이유

비디오 트랜스코딩은 다양한 시스템이 서로 다른 비디오 스트림 요구 사항을 가질 때 유용합니다. 통신 또는 디스패치 시스템은 실시간 통신을 위해 더 낮은 비트 전송률의 스트림을 사용하는 반면, 분산형 비디오 월은 대형 화면에서 선명하게 표시하기 위해 더 높은 품질의 스트림이 필요할 수 있습니다.

트랜스코딩 계층을 사용함으로써 프로젝트는 시스템 간의 호환성 문제를 줄일 수 있습니다. 외부 비디오는 분산형 KVM 시스템이 디코딩하고 표시할 수 있는 형식으로 변환될 수 있습니다. 동시에 분산 시스템의 비디오는 통신 플랫폼, 원격 사용자 또는 기타 비즈니스 애플리케이션에 맞게 조정될 수 있습니다.

이는 로컬 시각화, 원격 협업, 비디오 회의, 감시 및 디스패치 통신을 결합한 지휘 센터에 중요합니다. 목표는 비디오를 표시하는 것뿐만 아니라 다양한 운영 워크플로우에서 비디오 리소스를 사용할 수 있도록 하는 것입니다.

이 아키텍처가 가장 유용한 곳

분산형 KVM 시스템은 지휘 센터, 디스패치 센터, 제어실, 데이터 센터, 비디오 회의실, 긴급 운영 센터, 교통 제어실, 에너지 운영 센터, 산업 모니터링실 및 보안 관리 센터에 적합합니다.

이러한 환경은 일반적으로 몇 가지 공통된 요구 사항을 공유합니다. 많은 컴퓨터 소스, 여러 운영자 좌석, 대형 화면 시각화, 빠른 전환, 안전한 제어 및 다른 오디오/비디오 시스템과의 통합이 필요합니다. 분산형 아키텍처는 기존의 로컬 신호 배선보다 이러한 요구 사항을 더 잘 충족할 수 있습니다.

또한 운영자가 다양한 워크스테이션에 유연하게 액세스해야 하는 경우에도 이 시스템은 유용합니다. 사용자는 하나의 콘솔에 앉아 권한에 따라 다양한 컴퓨터나 비디오 소스를 불러올 수 있습니다. 이는 공간 활용도를 높이고 케이블 복잡성을 줄이며 중앙 집중식 관리를 지원합니다.

배포 전 계획 포인트

분산형 KVM 시스템을 설계하기 전에 프로젝트 팀은 신호 소스 수, 디스플레이 터미널, 운영자 좌석, 비디오 월 규모, 제어 요구 사항, 네트워크 조건, 해상도 요구 사항 및 지연 시간 기대치를 확인해야 합니다.

네트워크 계획은 특히 중요합니다. 고해상도 비디오 전송에는 큰 대역폭과 안정적인 전환 성능이 필요할 수 있습니다. 시스템이 IP 네트워크를 사용하는 경우 스위치, VLAN 계획, 멀티캐스트 또는 유니캐스트 전략 및 네트워크 보안 정책을 신중하게 평가해야 합니다.

통합 요구 사항도 초기에 명확히 해야 합니다. 시스템이 감시, 비디오 회의, 드론, SIP 통신 또는 디스패치 플랫폼에 연결해야 하는 경우 필요한 프로토콜, 스트림 형식 및 트랜스코딩 방법을 구축 전에 확인해야 합니다.

분산형 설계의 이점

첫 번째 이점은 유연성입니다. 비디오 소스와 디스플레이는 다른 위치에 배치되고 네트워크를 통해 연결될 수 있습니다.这使得시스템을 더 쉽게 확장하고 수정할 수 있습니다.

두 번째 이점은 중앙 집중식 제어입니다. 운영자는 고정된 물리적 배선에만 의존하는 대신 소프트웨어, 매트릭스 제어 및 권한 설정을 통해 많은 소스와 디스플레이를 관리할 수 있습니다.

세 번째 이점은 더 강력한 시각적 협업입니다. 대형 화면 처리, 창 레이아웃, 소스 복사 및 다중 화면 디스플레이는 지휘 팀이 정보를 더 효과적으로 공유하는 데 도움이 됩니다.

네 번째 이점은 더 나은 시스템 통합입니다. 게이트웨이와 트랜스코딩 서버를 통해 외부 비디오 감시, 회의, 드론 비디오, SIP 통신 및 RTSP/RTP 스트림을 동일한 시각적 운영 환경에 연결할 수 있습니다.

결론

분산형 KVM 시스템은 키보드, 비디오 및 마우스 제어와 네트워크 기반 오디오 및 비디오 전송을 결합합니다. 핵심 구성 요소에는 인코더, 디코더, 네트워크 인프라, 비디오 매트릭스 제어, 비디오 월 처리, 제어 소프트웨어, 관리 서버 및 통합 게이트웨이가 포함됩니다.

기존 KVM 시스템과 비교하여 분산형 아키텍처는 더 큰 유연성, 더 긴 전송 거리, 더 많은 디스플레이 옵션 및 더 강력한 통합 기능을 제공합니다. 중앙 집중식 운영 및 대형 화면 시각화가 필요한 지휘 센터, 제어실, 회의실 및 기타 전문 환경에 특히 적합합니다.

성공적인 솔루션은 장치 선택 이상의 요소에 달려 있습니다. 비디오 소스, 디스플레이 요구 사항, 제어 워크플로우, 네트워크 용량, 지연 시간 목표, 외부 시스템 통합 및 향후 확장에 대한 명확한 이해가 필요합니다. 적절한 계획을 통해 분산형 KVM 시스템은 현대 지휘 환경의 시각적 및 운영적 기반이 될 수 있습니다.
