루프 전류는 장치, 회선, 센서 또는 단말이 전기 경로를 완성했을 때 닫힌 회로 안을 흐르는 전류입니다. 통신 및 제어 시스템에서는 회선 상태 표시, 현장 장치 전원 공급, 아날로그 값 전송, 회로 감시, 또는 전기 경로가 활성 상태인지 확인하는 데 사용됩니다.

이 용어는 여러 실제 분야에서 사용됩니다. 아날로그 전화에서는 전화기가 오프훅 상태가 되면 가입자 회선에 루프 전류가 흐르고, 교환기, PBX 또는 게이트웨이는 이를 통해 회선 사용 상태를 감지합니다. 산업 계장에서는 4–20 mA 전류 루프가 센서 측정값을 컨트롤러로 전달합니다. 경보 및 안전 시스템에서는 회로가 정상, 개방, 단락 또는 동작 상태인지 감시하는 데 도움이 됩니다.

의미를 전달하는 닫힌 경로

전류는 완전한 경로가 있을 때만 흐릅니다. 이 단순한 원리는 전류의 존재, 부재 또는 값이 정보를 나타낼 수 있기 때문에 실제 시스템에서 중요합니다. 장치는 전류 동작을 관찰해 회선이 유휴, 활성, 고장 또는 측정 신호 전송 상태인지 판단할 수 있습니다.

아날로그 전화 시스템에서는 수화기가 놓여 있을 때 회선이 보통 유휴 상태입니다. 사용자가 수화기를 들면 회로가 닫히고 전류가 회선에 흐릅니다. 이 변화는 중앙국, PBX 또는 아날로그 게이트웨이에 사용자가 서비스를 요청한다는 것을 알려 주며, 시스템은 발신음 제공, 번호 수신, 통화 라우팅, 통화 상태 감시를 수행할 수 있습니다.

산업 및 빌딩 시스템에서는 같은 기본 원리가 다른 방식으로 쓰입니다. 센서는 온도, 압력, 레벨, 유량, 위치 또는 가스 농도를 표현하기 위해 루프 전류를 조절할 수 있습니다. 제어 패널은 루프 전류를 감시해 현장 배선이 온전한지 확인합니다. 전류는 전기량이면서 동시에 시스템 상태 신호가 됩니다.

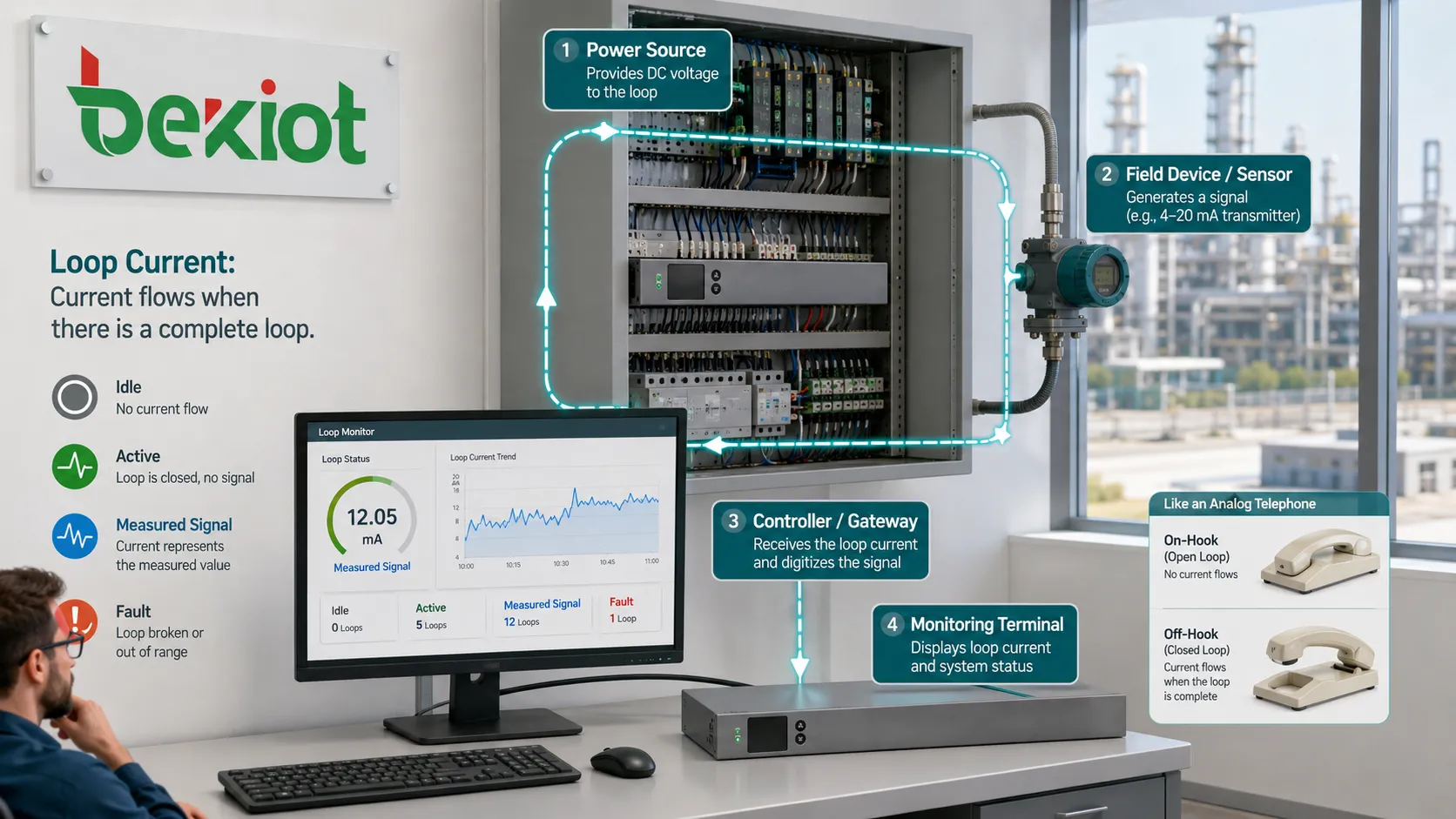

회로가 활성화되는 방식

전원 공급원

루프에는 전기 에너지원이 필요합니다. 전화 시스템에서는 중앙국 라인 카드, PBX 포트, 아날로그 전화 어댑터 또는 게이트웨이 인터페이스가 전원이 될 수 있습니다. 산업 계장에서는 루프 전원, 컨트롤러 입력 카드, 신호 컨디셔너 또는 트랜스미터 전원이 사용될 수 있습니다.

사용 가능한 전압은 케이블 저항, 장치 부담, 보호 부품, 입력 회로를 포함한 전체 루프에 필요한 전류를 밀어 넣기에 충분해야 합니다. 전원이 약하면 긴 케이블 구간에서 루프가 불안정하거나 실패할 수 있습니다.

부하와 현장 장치

연결된 장치는 루프 에너지의 일부를 제어하거나 소비합니다. 전화기, 아날로그 단말, 센서 트랜스미터, 릴레이 입력, 경보 접점, 측정 장치가 루프의 일부가 될 수 있습니다. 그 임피던스와 내부 전자 회로는 전류 흐름에 영향을 줍니다.

예를 들어 아날로그 전화기는 오프훅 상태에서 회선 조건을 바꿉니다. 4–20 mA 트랜스미터는 측정된 공정 변수에 따라 전류 값을 바꿉니다. 경보 루프는 접점이 열리거나 닫힐 때 상태가 바뀝니다.

복귀 경로

복귀 경로는 회로를 완성합니다. 도체가 끊어지거나 분리되거나 부식되거나 잘못 종단되면 전류가 정상적으로 흐를 수 없습니다. 이는 발신음 없음, 센서 판독 실패, 개방 루프 경보 또는 현장 장치 오프라인으로 나타날 수 있습니다.

루프 시스템은 연속성에 의존하므로 배선 품질이 중요합니다. 느슨한 단자, 산화된 커넥터, 손상된 절연, 물 유입, 불량 접속은 진단하기 어려운 간헐 고장을 만들 수 있습니다.

모니터링 입력

수신 측은 전류, 전압 강하 또는 상태 변화를 감지합니다. PBX는 오프훅 전류를 감지하고, PLC 아날로그 입력은 전류를 측정값으로 변환합니다. 경보 패널은 회로가 정상인지 비정상인지 평가합니다.

모니터링 입력은 루프 유형과 일치해야 합니다. 전류 루프 센서를 잘못된 입력 범위에 연결하거나, 극성을 틀리게 하거나, 입력 부담을 초과하면 잘못된 판독이나 장비 손상이 발생할 수 있습니다.

실제 시스템의 일반적인 형태

전화 가입자 루프

전통적인 아날로그 전화에서 루프 전류는 회선 감시의 핵심입니다. 전화기가 온훅일 때 회로는 정상 통화 전류를 끌어오지 않습니다. 사용자가 수화기를 들면 루프가 닫히고 전류가 흐르며, 교환기 또는 PBX는 이 상태를 감지하고 통화 처리를 시작합니다.

이 원리는 아날로그 전화가 VoIP 게이트웨이, ATA, 엘리베이터 전화, 비상 전화, 호텔 객실 전화, 팩스 장치 또는 기존 PBX 포트에 연결될 때도 유효합니다. 핵심 네트워크가 IP 기반이어도 아날로그 포트는 여전히 루프 동작에 의존합니다.

4–20mA 계장

4–20 mA 전류 루프는 산업 측정에서 널리 사용됩니다. 트랜스미터는 측정값에 비례하는 전류를 보내며, 보통 4 mA는 측정 범위 하한, 20 mA는 상한을 의미합니다.

이 방식은 긴 케이블에서 전압 신호보다 전압 강하의 영향을 덜 받기 때문에 가치가 있습니다. 또한 0 mA에 가까운 값은 유효한 낮은 측정값이 아니라 개방 회로, 트랜스미터 고장 또는 배선 문제를 나타낼 수 있어 고장 검출에도 유리합니다.

경보 감시 회로

경보 패널과 안전 시스템은 감시 루프를 사용해 개방 회로, 단락, 정상 상태 또는 경보 상태를 감지할 수 있습니다. 종단 저항, 전류 임계값, 입력 감시는 실제 동작과 배선 고장을 구분하는 데 도움이 됩니다.

이는 보안, 화재 경보, 비상 호출, 출입 통제, 시설 모니터링 시스템에서 중요합니다. 비상 상황이 발생하기 전에 배선 무결성을 알아야 하기 때문입니다.

제어 및 릴레이 루프

제어 회로는 릴레이 구동, 입력 활성화, 표시등 구동, 명령 경로 확인에 루프 전류를 사용합니다. 단순한 시스템에서는 스위치가 루프를 닫으면 부하가 켜지고, 복잡한 시스템에서는 컨트롤러와 소프트웨어가 루프 상태를 읽습니다.

이러한 루프는 산업 기계, 빌딩 자동화, 펌프 제어, 조명 패널, 현장 신호 회로에서 흔합니다.

배포에서 유용한 이유

실용적인 장점은 단순성입니다. 하나의 루프가 전원과 신호를 직관적으로 운반할 수 있어 도체 수를 줄이고 현장 배선을 이해하기 쉽게 합니다. 많은 아날로그 및 산업 시스템에서 전류 자체가 메시지가 됩니다.

또 다른 장점은 감시성입니다. 시스템은 회로가 활성, 유휴, 분리, 단락 또는 예상 범위 밖인지 감지할 수 있습니다. 이는 기술자가 회선 고장을 찾고 운영자가 현장 장치의 상태를 파악하는 데 도움이 됩니다.

전류 기반 신호는 올바르게 설계되면 장거리에서도 잘 동작합니다. 계장에서는 전류 루프가 많은 전압 신호보다 케이블 전압 강하를 잘 견딥니다. 전화에서는 루프 감시가 단순한 전기 상태로 수많은 가입자 회선을 관리할 수 있게 했습니다.

루프 전류의 가치는 전기적 연속성을 운영 정보로 바꾸는 데 있습니다. 활성, 유휴, 측정됨, 고장, 동작 또는 감시 중이라는 정보를 제공합니다.

설치 전 설계 요소

전압 예산

루프 전원은 전체 회로에 충분한 전압을 제공해야 합니다. 설계자는 케이블 길이, 도체 저항, 장치 전압 강하, 입력 부담, 보호 장치, 온도 영향을 고려해야 합니다.

전압 여유가 너무 작으면 벤치 테스트에서는 동작하더라도 실제 케이블이 더 길거나 연결 부하가 더 커서 설치 후 실패할 수 있습니다.

전류 범위

예상 전류 범위는 수신 장비와 맞아야 합니다. 전화 포트, 아날로그 입력, 릴레이 입력, 경보 패널 또는 센서 수신기는 각각 다른 전류 동작을 기대할 수 있습니다.

잘못된 입력 범위는 잘못된 상태, 부정확한 판독 또는 전자 회로 손상을 일으킬 수 있습니다. 프로젝트 문서에는 정상, 경보, 고장, 최대 전류 값을 명확히 기록해야 합니다.

극성

일부 전류 루프는 극성에 민감합니다. 특히 능동 전자 회로, 다이오드, 서지 보호기 또는 전원 공급형 트랜스미터가 있을 때 그렇습니다. 극성이 반대이면 장치가 동작하지 않거나 판독이 불안정해질 수 있습니다.

시운전 중에는 극성을 확인해야 합니다. 색상 배선은 도움이 되지만, 케이블 쌍이 여러 위치에서 연장 또는 접속될 수 있으므로 현장 검증은 여전히 중요합니다.

케이블 저항

긴 케이블 구간은 저항을 증가시킵니다. 전류 루프에서 이 저항은 전압 강하를 만듭니다. 전원이 그 강하를 극복하지 못하면 루프는 필요한 전류에 도달하지 못할 수 있습니다.

더 큰 도체 크기, 짧은 배선 경로, 적절한 전원 전압, 올바른 입력 부담 선택은 장거리 신뢰성을 높입니다.

절연과 접지

접지와 절연은 노이즈 성능과 안전에 영향을 줍니다. 산업 현장에서는 접지 전위차가 원하지 않는 전류 경로를 만들 수 있습니다. 통신 시스템에서는 불량 접지가 험, 노이즈 또는 서지 위험을 일으킬 수 있습니다.

가혹하거나 장거리 설치에서는 절연 모듈, 서지 보호기, 적절한 본딩, 신중한 실드 종단이 필요할 수 있습니다.

안정 운전을 위한 유지관리 팁

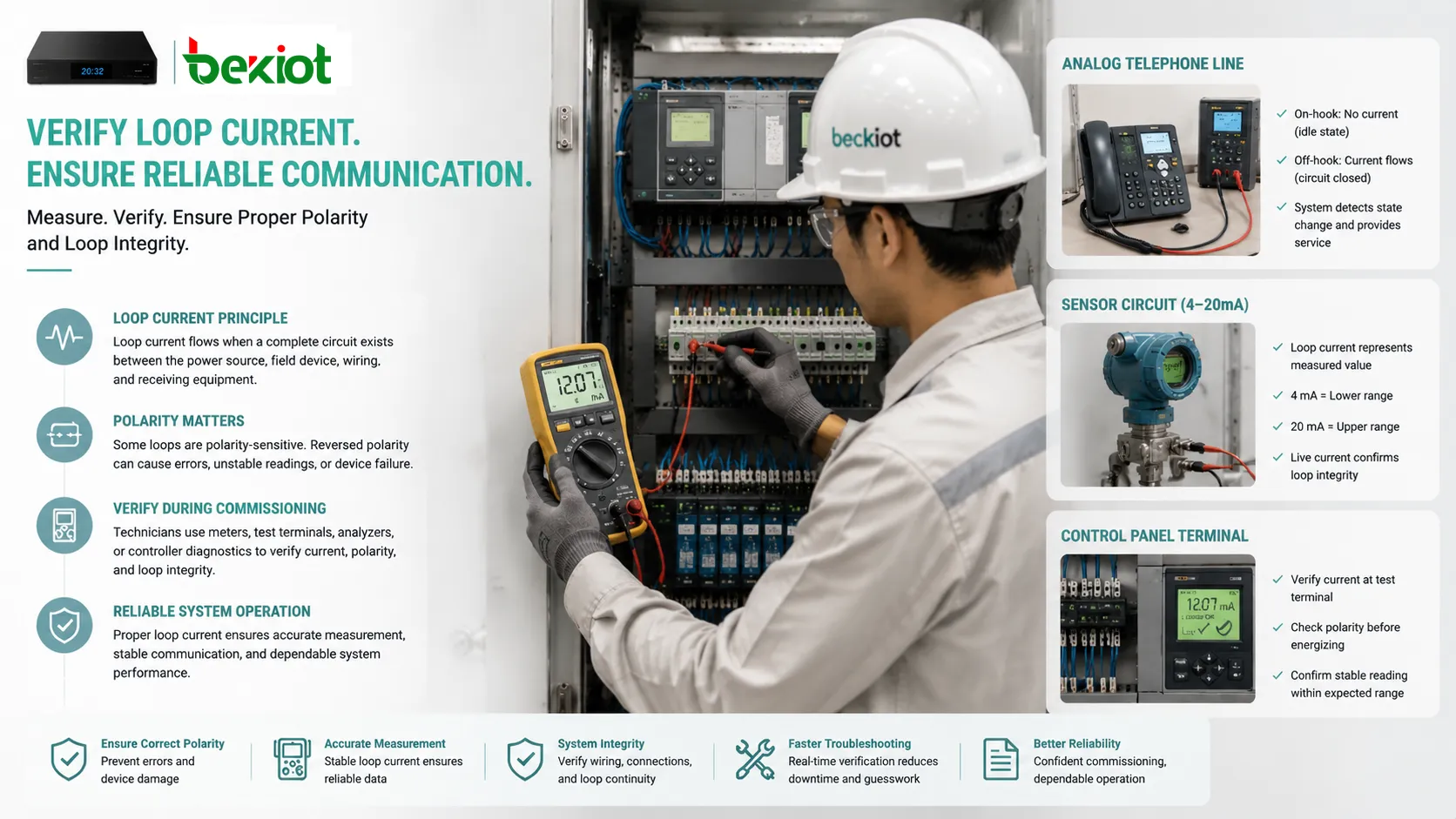

실제 부하에서 측정

루프 전류는 장치가 연결되고 실제 조건에서 작동하는 동안 측정해야 합니다. 분리 상태에서는 정상처럼 보이는 회로가 실제 현장 장치가 전류를 소비할 때 실패할 수 있습니다.

전화선에서는 온훅 전압, 오프훅 전류, 링 동작, 회선 저항을 확인합니다. 계장 루프에서는 제로, 중간 범위, 풀 스케일 전류를 확인합니다.

단자와 접속부 확인

느슨하거나 부식된 단자는 간헐적인 전류 문제의 흔한 원인입니다. 진동, 습기, 먼지, 온도 변화, 낮은 시공 품질은 연결을 점차 약하게 만듭니다.

유지관리에는 소프트웨어 진단뿐 아니라 물리적 점검이 포함되어야 합니다. 단단히 조인 단자, 깨끗한 접촉면, 보호된 접속함은 장기 신뢰성을 높입니다.

습기와 누설 경로 찾기

물 유입은 누설 전류, 부식, 잘못된 판독 또는 불안정한 루프 동작을 만들 수 있습니다. 실외 장치, 지하 케이블, 엘리베이터 피트, 공장 바닥, 해안 환경은 특히 취약합니다.

밀폐 함체, 케이블 글랜드, 드립 루프, 배수, 내식 단자, 정기 점검은 습기 관련 고장을 줄입니다.

교정 확인

측정 시스템에서 루프 전류는 올바른 물리 값에 대응해야 합니다. 12 mA 신호가 기대되는 중간값을 의미하려면 트랜스미터와 컨트롤러의 스케일링이 일치해야 합니다.

센서, 컨트롤러 또는 아날로그 입력 카드를 교체한 후에는 스케일링과 교정을 확인해야 합니다. 잘못된 스케일링은 정상 신호를 이상하게 보이게 합니다.

고장 임계값 검토

일부 시스템은 개방 회로, 단락, 정상 상태, 경보 상태 또는 센서 고장에 대한 전류 임계값을 정의합니다. 임계값이 잘못 설정되면 고장을 놓치거나 불필요한 경보가 발생할 수 있습니다.

임계값은 장치 데이터시트, 케이블 조건, 종단 저항 설계, 제어 패널 입력 동작과 일치해야 합니다.

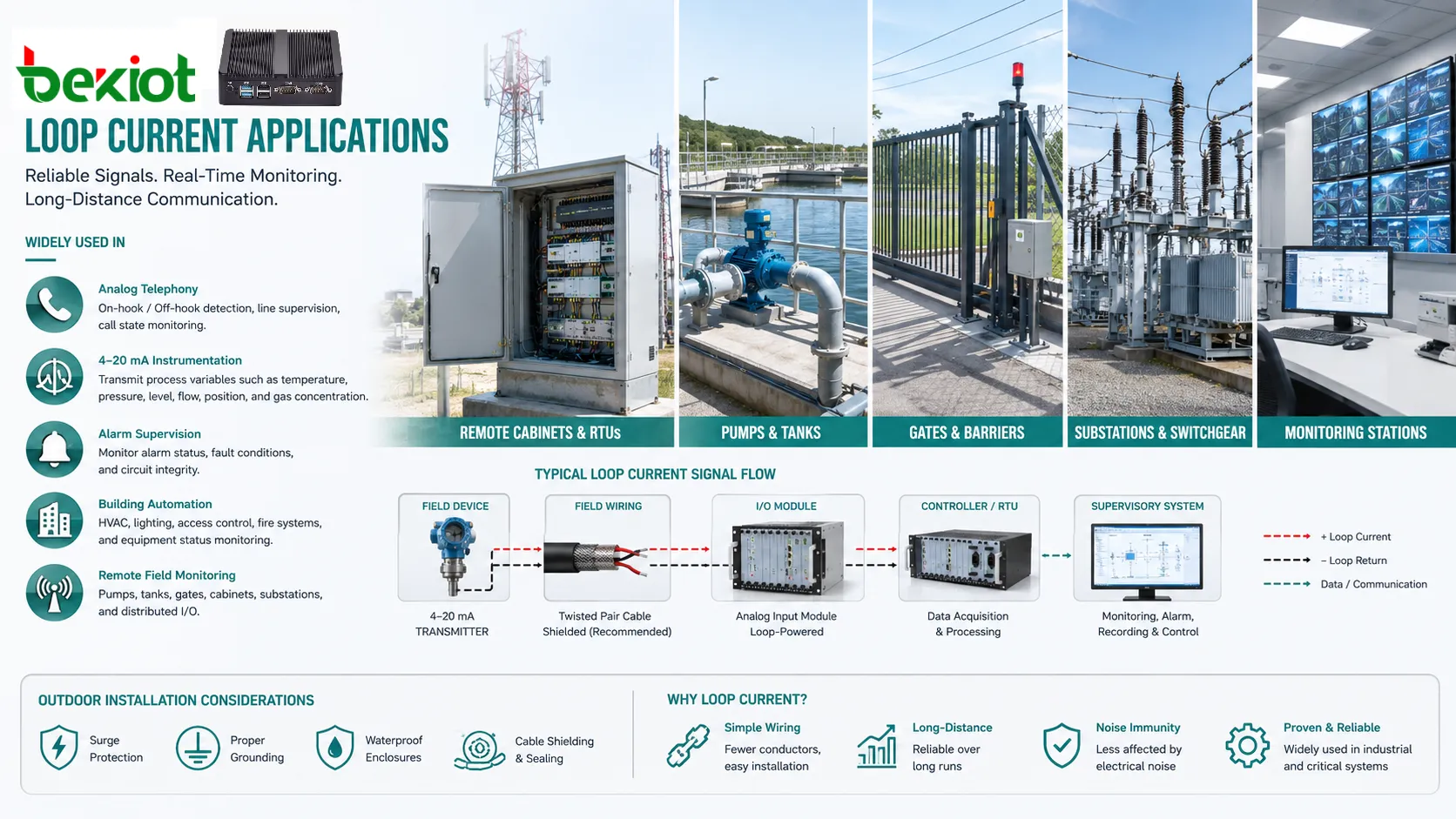

시스템별 적용 분야

아날로그 전화

전화 시스템은 루프 전류로 오프훅과 온훅 상태를 감지합니다. 이를 통해 PBX 포트, 중앙국 회선, 아날로그 게이트웨이, ATA는 사용자가 통화를 시작하거나 종료했는지 알 수 있습니다.

아날로그 전화, 팩스, 엘리베이터 전화, 비상 전화, 호텔 전화, 기존 회선 인터페이스를 문제 해결할 때도 루프 전류가 중요합니다. 너무 낮은 전류는 약한 동작을 일으키고, 비정상 전류는 배선 또는 장치 고장을 나타낼 수 있습니다.

산업 공정 제어

공장, 유틸리티, 화학 플랜트, 수처리 시설, 에너지 현장에서는 전류 루프가 압력, 온도, 유량, 레벨, 밸브 위치, 가스 농도를 측정하는 데 사용됩니다.

이 기술은 단순하고 견고하며 많은 PLC, DCS, 기록계, 현장 트랜스미터와 호환되기 때문에 여전히 널리 사용됩니다.

빌딩 자동화

빌딩 시스템은 HVAC 센서, 압력 트랜스듀서, 댐퍼 피드백, 탱크 레벨 센서, 펌프 상태, 에너지 모니터링 장치에 전류 루프를 사용할 수 있습니다.

신뢰성 있는 루프 설계는 안정적인 측정값을 제공하고, 배선 노이즈나 잘못된 스케일링으로 인한 불필요한 유지보수 요청을 줄입니다.

안전 및 경보 시스템

화재 경보, 보안, 가스 감지, 출입 통제, 비상 모니터링의 감시 회로는 루프 동작을 사용해 정상, 경보, 개방 또는 단락 상태를 식별합니다.

이 시스템은 신중한 설치가 필요합니다. 감시 설계가 나쁘면 배선 고장이 실제 경보처럼 보이거나 실제 경보를 숨길 수 있기 때문입니다.

원격 현장 장치

원격 펌프, 탱크, 게이트, 캐비닛, 변전소, 모니터링 스테이션은 배선이 단순하고 올바르게 설계하면 장거리에서도 작동하므로 루프 기반 신호를 사용할 수 있습니다.

실외 설치에서는 서지 보호, 접지, 방수 밀봉, 케이블 실드가 특히 중요해집니다.

일반적인 고장 증상

전류 없음

전류가 없으면 보통 개방 회로, 분리된 장치, 끊어진 도체, 전원 고장, 퓨즈 단선, 역극성 배선 또는 잘못된 단자 연결을 의미합니다. 전화에서는 오프훅 감지 없음 또는 발신음 없음으로, 계장에서는 0값 또는 고장 판독으로 나타납니다.

첫 단계는 전원, 연속성, 극성, 물리적 배선 경로를 확인하는 것입니다.

전류가 너무 낮음

낮은 전류는 과도한 케이블 저항, 약한 전원 전압, 높은 입력 부담, 고장나기 시작한 현장 장치, 불량 단자 접촉 또는 도체 부분 손상으로 발생할 수 있습니다.

이 문제는 긴 케이블 구간이나 현장 장치가 특정 운전 조건에 도달했을 때만 나타날 수 있습니다.

전류가 너무 높음

높은 전류는 단락, 잘못된 배선, 잘못된 장치 유형, 트랜스미터 고장, 우회된 저항 또는 손상된 입력 회로를 의미할 수 있습니다. 과전류는 장비를 손상할 수 있으므로 빠르게 조사해야 합니다.

전류 제한 전원과 보호 퓨즈는 심각한 손상 위험을 줄이는 데 도움이 됩니다.

판독 불안정

전류 변동은 느슨한 단자, 전기적 노이즈, 불량 실드, 습기, 센서 고장, 불안정한 전원 또는 접지 루프에서 올 수 있습니다. 실제 공정이 빠르게 변하는 경우에도 나타날 수 있습니다.

기술자는 루프의 여러 지점에서 신호를 확인해 실제 공정 변화와 전기적 불안정을 구분해야 합니다.

잘못된 상태 표시

경보 또는 전화 시스템은 임계값, 저항, 회선 극성 또는 장치 특성이 입력 설계와 맞지 않으면 잘못된 상태를 표시할 수 있습니다. 감시 회로에서는 종단 저항 위치 오류가 흔한 문제입니다.

배선도를 검토하고 실제 전류 값을 측정하면 대개 불일치 원인을 찾을 수 있습니다.

루프 전류 문제는 논리적 문제이기 전에 물리적 문제인 경우가 많습니다. 소프트웨어 고장을 의심하기 전에 케이블 상태, 단자, 극성, 습기, 전원 용량을 먼저 확인해야 합니다.

배포 체크리스트

먼저 루프의 목적을 정의합니다. 전화 루프, 센서 루프, 경보 감시 루프, 릴레이 제어 루프는 같은 전류 범위나 진단 동작을 갖지 않습니다.

설치 전에 전원, 예상 전류 범위, 최대 루프 저항, 케이블 길이, 도체 크기, 입력 부담, 극성, 보호 부품을 확인합니다.

현장 단자에는 루프 번호, 신호 유형, 극성, 장치 이름, 목적지를 명확히 표시합니다. 좋은 라벨링은 배선 오류를 줄이고 유지관리를 빠르게 합니다.

시운전 중 기준값을 측정하고 기록합니다. 정상 루프 전류, 고장 전류, 경보 전류, 운전 범위 값은 해당되는 경우 문서화해야 합니다.

실외 및 장거리 회로는 적절한 서지 보호, 접지, 실드, 함체 밀봉으로 보호합니다. 장기 신뢰성은 루프 개념 자체보다 현장 조건에 의해 결정되는 경우가 많습니다.

장기 운전과 문서화

루프 기반 시스템은 여러 해 동안 운전되는 경우가 많습니다. 신뢰성을 유지하려면 유지관리 팀은 배선도, 교정 기록, 전류 측정값, 장치 데이터시트, 단자 목록, 고장 이력을 최신으로 유지해야 합니다.

현장 장치를 교체할 때 새 장치는 원래 루프 설계와 비교해야 합니다. 트랜스미터는 다른 전압 요구 조건을 가질 수 있고, 전화 게이트웨이는 다른 회선 전류를 제공할 수 있으며, 경보 패널은 다른 감시 임계값을 사용할 수 있습니다.

수정 후 기술자는 정상 조건과 고장 조건에서 루프를 다시 테스트해야 합니다. 회로가 연결된 것처럼 보여도 임계값, 스케일링 또는 배선 순서가 바뀌면 올바른 상태를 보고하지 못할 수 있습니다.

FAQ

일반 멀티미터로 루프 전류를 측정할 수 있나요?

가능합니다. 계기가 필요한 전류 범위를 지원하고 루프에 올바르게 직렬로 연결되어야 합니다. 잘못된 계기 연결은 회로를 끊거나 계기를 손상할 수 있습니다.

4–20mA 루프는 왜 0mA가 아니라 4mA에서 시작하나요?

4 mA 라이브 제로 값은 유효한 최소 판독과 개방 회로, 단선, 트랜스미터 고장 또는 전원 손실을 구분하는 데 도움이 됩니다.

아날로그 전화선에서 낮은 루프 전류는 무엇을 의미하나요?

긴 케이블, 높은 회선 저항, 약한 라인 카드 출력, 불량 연결, 손상된 배선 또는 예상보다 적은 전류를 소비하는 장치를 의미할 수 있습니다.

두 장치가 하나의 전류 루프를 공유할 수 있나요?

루프가 그렇게 설계된 경우에만 가능합니다. 일부 루프는 직렬 장치나 루프 전원 표시기를 지원하지만, 추가 장치는 전압 강하를 증가시키고 정확도에 영향을 줄 수 있습니다.

현장 트랜스미터 교체 후 무엇을 확인해야 하나요?

극성, 루프 전압, 전류 범위, 스케일링, 교정, 입력 부담, 접지, 실드 연결, 그리고 컨트롤러가 전체 측정 범위에서 예상 값을 읽는지 확인해야 합니다.
