5GC 코어 네트워크의 PDU 세션 수정 절차

5GC PDU 세션 수정은 조건에 따라 NAS, NGAP, PFCP 절차를 통해 기존 세션을 갱신합니다. UE 요청, 정책 변경, QoS 제한, 실제 적용 성공을 입증하는 증거를 구분합니다.

Becke Telcom

5GC 코어 네트워크의 PDU 세션 수정 절차

5G 장치는 허가된 서비스가 변경되는 동안에도 연결을 유지할 수 있습니다. 애플리케이션에 다른 QoS 처리가 필요하거나, 가입 정보 갱신으로 총 전송률 제한이 바뀌거나, 무선 네트워크가 기존 QoS 플로우에 허가된 자원을 더 이상 제공할 수 없다고 보고할 수 있습니다. 기술적으로 확인해야 할 것은 기존 세션의 어느 부분을 변경해야 하는지, 그리고 관련 부분이 일관되게 변경되었음을 어떻게 입증할지입니다.

PDU 세션 수정은 기존 PDU 세션을 갱신합니다. SMF는 영향을 받는 UE 매개변수, 접속 자원, 사용자 평면 규칙을 조정합니다. 정책 결정, 서비스 API의 성공 응답, 정상 동작하는 데이터 연결은 서로 다른 관측 결과입니다. 어느 하나만으로는 의도한 변경 전체가 실제로 적용되었음을 입증할 수 없습니다.

범위: 기존 세션과 조건부 자원 갱신

세션은 이미 존재해야 하지만, 모든 수정이 시작될 때 사용자 평면 연결이 활성화되어 있어야 하는 것은 아닙니다. UE의 연결 상태와 도달 가능성은 전달에 영향을 줍니다. 예를 들어 CM-IDLE 상태의 UE는 세션 관리 요청을 보내기 전에 Service Request가 필요할 수 있습니다. 네트워크가 시작하는 처리도 해당 도달 가능성 절차에 따라 달라집니다.

아래에서 다루는 범위는 3GPP TS 23.502 Release 18의 4.3.3.2절에 명시된 비로밍 및 로컬 브레이크아웃 절차입니다. 홈 라우팅 로밍, 중간 SMF, 다중 접속 동작 및 기타 확장에는 추가 경로가 있습니다. 추적 기록은 실제로 구축된 릴리스 및 아키텍처와 비교해야 합니다.

수정을 통해 QoS 규칙이나 플로우 매개변수를 변경하고, QoS 플로우를 추가하거나 제거하며, 일부 다른 세션 갱신을 전달할 수 있습니다. 이는 세션 컨텍스트를 생성하는 PDU 세션 설정 및 이를 제거하는 PDU 세션 해제와 구별됩니다. 따라서 일반적인 QoS 변경은 새로운 등록 문제로 취급할 것이 아니라 기존 세션 컨텍스트를 기준으로 조사해야 합니다.

수정을 촉발한 이벤트 식별

부분 캡처에서 처음 보이는 수정 명령만을 시작점으로 삼지 말고, 원인이 된 최초 이벤트부터 확인합니다. 후속 명령은 SMF가 전달을 시작했다는 사실을 보여 줄 뿐, 정책이 변경된 이유까지 설명하지는 않습니다.

시작 요인확인할 내용반드시 구별할 사항
UE 요청AMF를 통해 전달된 PDU SESSION MODIFICATION REQUEST와 요청한 변경 사항.요청에는 네트워크의 인가가 필요하며, 애플리케이션이 원하는 QoS를 자동으로 얻는 것은 아닙니다.
PCF 정책 변경해당 세션에 대한 수정된 결정을 담은 정책 연관 관계 알림.정책 알림을 수신하는 것과 그 내용을 실제로 적용하는 것은 별개입니다.
UDM 가입 정보 갱신가입 데이터 알림과 이에 따른 SMF의 결정.데이터 갱신이 UE, RAN, UPF의 모든 매개변수가 변경됨을 뜻하지는 않습니다.
SMF 결정갱신을 요구하는 로컬 정책, 세션 상태 또는 문서화된 다른 절차.동적 PCC는 조건에 따라 적용되며, 일부 구축 환경에서는 로컬 정책을 사용합니다.
RAN 관련 이벤트해제된 자원이나 해당 QoS 알림 등 AMF가 중계하는 N2 세션 정보.gNB는 SMF의 세션 관리 API를 직접 호출하지 않습니다.

타임스탬프와 함께 세션 식별자 및 관련 컨텍스트 참조를 기록합니다. 그렇지 않으면 트래픽이 많은 네트워크에서 서로 다른 세션에 속한 유사한 두 정책 이벤트가 하나의 절차처럼 보일 수 있습니다. AMF 관련 시작 요인과 Release 18의 특수 기능도 존재합니다. 이 표는 모든 시작 요인을 나열한 것이 아니라, 진단을 시작할 때 흔히 확인하는 항목을 제시합니다.

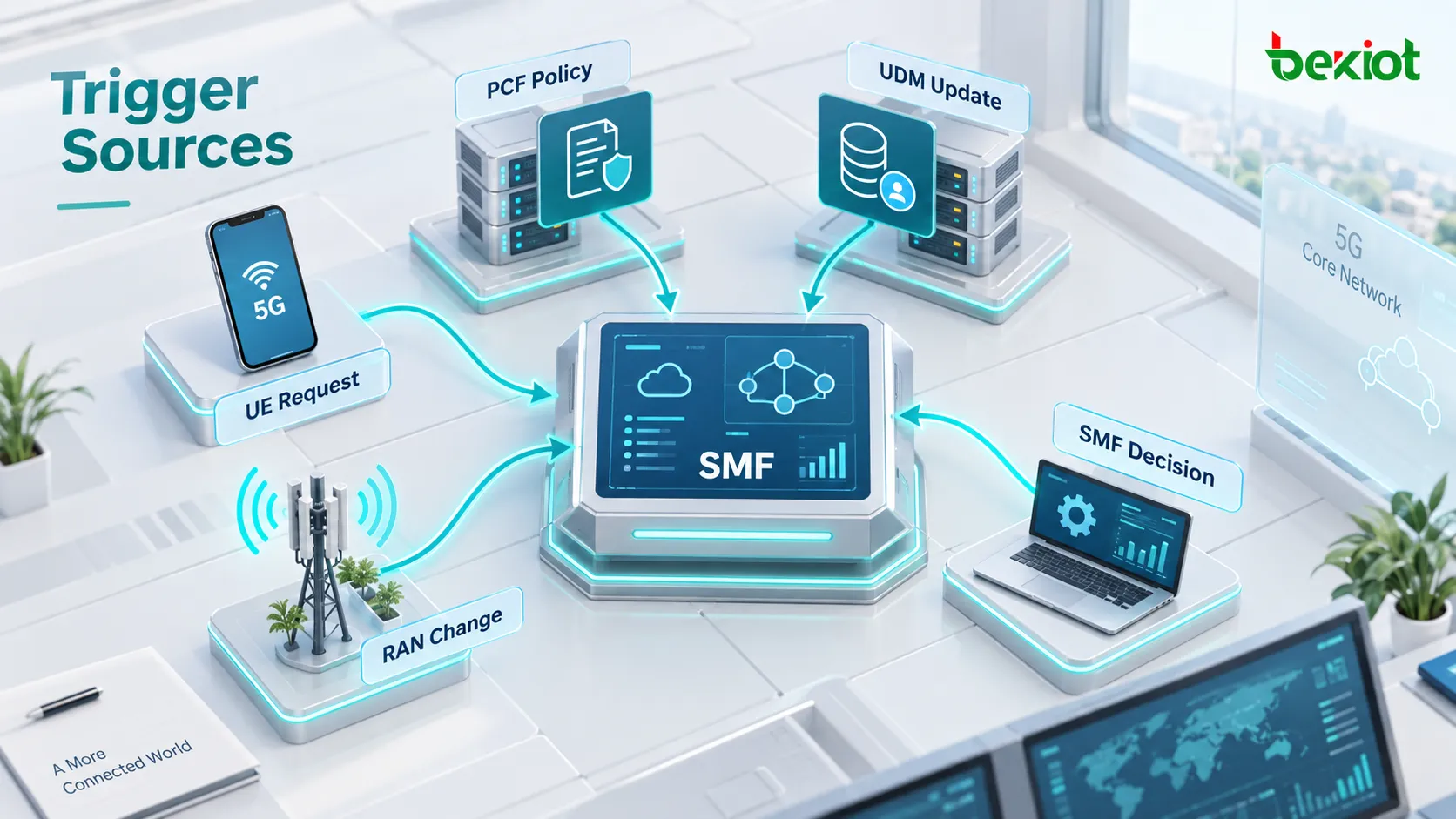

PDU 세션 수정으로 이어지는 UE, PCF, UDM, SMF 및 RAN 이벤트의 개념도
시작 요인 간의 관계를 개념적으로 나타낸 것입니다. UE 및 RAN 정보는 해당 AMF 절차를 통해 SMF에 도달하며, 화살표는 모든 정보 출처에서 직접 연결되는 인터페이스를 뜻하지 않습니다.

UE가 시작하는 수정: 요청, 인가, 전달

설명을 위해 ID가 5인 기존 PDU 세션을 가정합니다. UE는 선택한 트래픽에 다른 처리를 요청하며, 해당 패킷 필터 작업과 요청한 QoS 정보를 포함합니다. 이 세션 ID는 예시이며 예약된 식별자가 아닙니다. 이 요청은 새 세션을 설정하지 않으며, 무선 네트워크가 요청된 자원을 수용할 수 있음을 입증하지도 않습니다.

  1. 요청을 수신합니다. UE의 세션 관리 메시지는 접속 네트워크와 AMF를 거쳐 전달됩니다. AMF는 기존 SM 컨텍스트에 대해 Nsmf_PDUSession_UpdateSMContext를 호출합니다.

  2. 인가된 변경 사항을 결정합니다. SMF는 가입 정보, 해당 정책 및 구축 환경의 제어 절차를 바탕으로 요청을 평가합니다. 동적 정책 절차에서 요구하는 경우 PCF와 상호 작용합니다.

  3. 영향을 받는 항목의 갱신을 준비합니다. SMF는 UE QoS 정보, 접속 자원 및 UPF 규칙에 수정이 필요한지 판단합니다. 요청한 값과 최종 인가된 값은 기록에서 계속 구별할 수 있어야 합니다.

  4. 전달하고 결과의 일관성을 맞춥니다. AMF는 해당 N1 및 N2 정보를 전달합니다. SMF는 반환된 결과를 처리하고 필요한 후속 갱신을 수행합니다.

서비스 인터페이스 추적을 검사할 때 참고하도록, TS 29.502는 Nsmf_PDUSession API 루트 아래에 다음 수정 리소스를 정의합니다. 이는 경로 템플릿이며 실행 가능한 완전한 요청이 아닙니다. API 버전, URI의 authority 부분, 인가 및 요청 본문은 구축 환경에 따라 달라집니다.

기존 SM 컨텍스트 갱신
POST {apiRoot}/nsmf-pdusession/{apiVersion}/sm-contexts/{smContextRef}/modify

네트워크가 PDU SESSION MODIFICATION COMMAND를 보내면 이를 수락하는 UE는 PDU SESSION MODIFICATION COMPLETE로 응답합니다. TS 23.502의 2단계 도표는 설명용으로 “Command Ack”라는 표기를 사용하지만, 패킷을 디코딩할 때는 TS 24.501에 명시된 실제 5GSM NAS 메시지 유형을 사용해야 합니다. 컨텍스트 갱신 서비스의 HTTP 응답은 이러한 NAS 증거를 대신하지 못합니다.

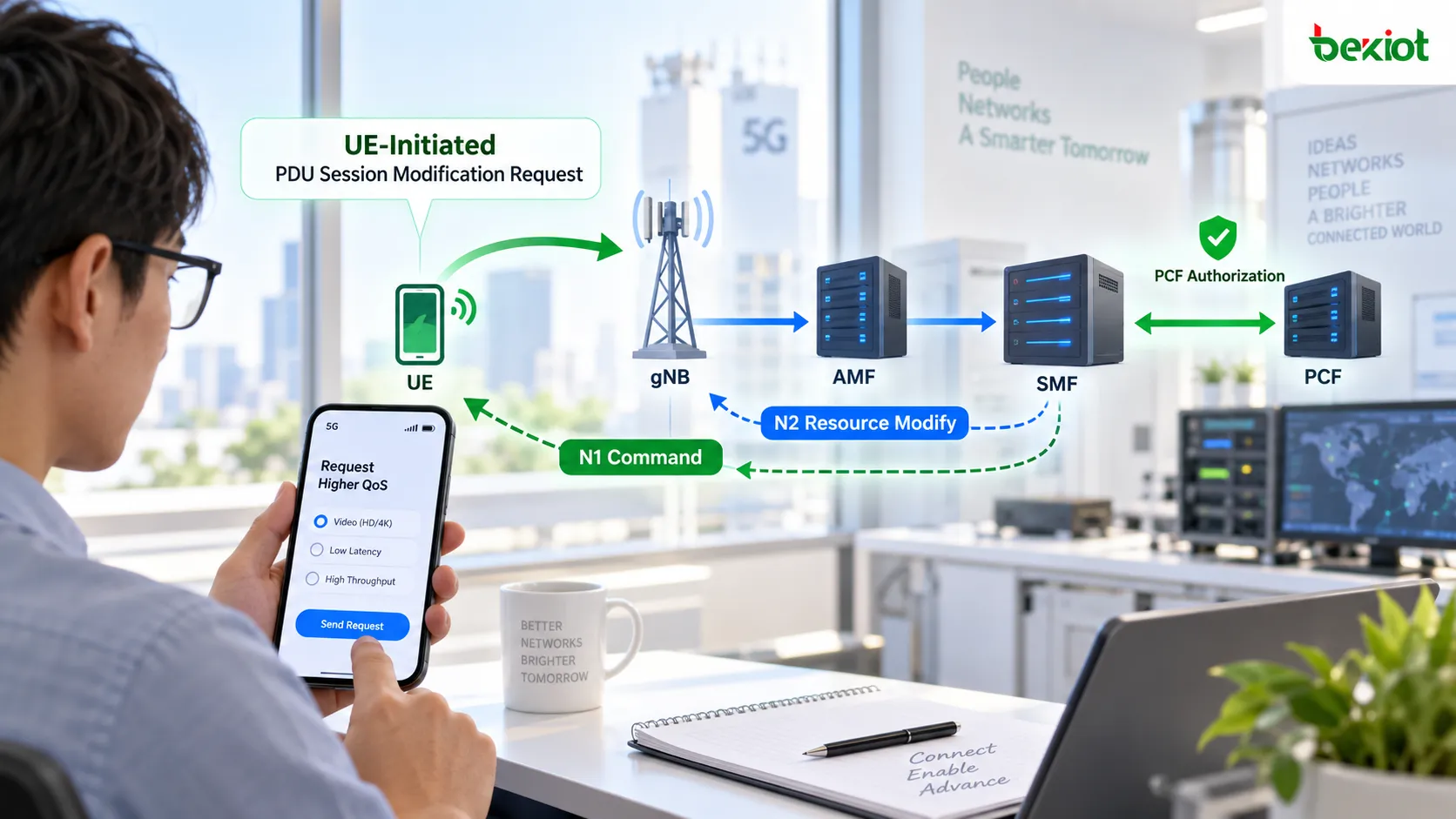

UE, gNB, AMF, SMF 및 PCF의 역할을 보여 주는 UE 요청 QoS 수정 예시
화면과 화살표는 개념을 설명하며, 표준화된 단말 제어 기능이나 완전한 패킷 순서를 나타내지 않습니다. N1 세션 관리 내용과 N2 정보는 AMF를 통해 전달되고, PCF의 참여 여부는 정책 절차에 따라 달라집니다.

PCF가 촉발하는 수정: 전송률 제한의 의미 정의

네트워크 정책 변경은 UE의 요청 없이도 시작될 수 있습니다. 예를 들어 사용량 조건이 충족된 뒤 사업자 정책이 인가된 하향링크 Session-AMBR를 10 Mbps로 낮출 수 있습니다. 이는 가상의 정책 예시이며, 3GPP의 기본값이나 네트워크에서 측정한 결과가 아닙니다. 사용량 감지 및 보고 방식은 별도로 마련해야 합니다.

PCF는 기존 정책 연관 관계를 통해 결정을 SMF에 전달합니다. 그런 다음 SMF는 이를 해당 세션 매개변수와 실제 적용 규칙으로 변환합니다. 패킷을 확인하기 전에 정확한 매개변수를 식별해야 합니다. “전송률을 10 Mbps로 낮춘다”는 설명만으로는 방향, 적용 범위 및 트래픽 종류가 빠져 있어 불완전합니다.

항목수정 조사에서의 의미흔한 실수
QFIPDU 세션 내의 QoS 플로우를 식별합니다.식별자 자체를 우선순위나 비트 전송률로 취급하는 것.
5QIQoS 특성의 집합을 식별합니다.5QI 값을 수치로 된 처리량 제한으로 해석하는 것.
GFBR 및 MFBRGBR QoS 플로우의 방향별 플로우 비트 전송률 매개변수입니다.이를 모든 비GBR 플로우에 구분 없이 적용하는 것.
Session-AMBR세션의 비GBR QoS 플로우 전체에 적용되는 총 전송률 제한이며, 상향링크와 하향링크 값이 구분됩니다.이를 각 플로우에 별도로 부여되는 허용량으로 취급하거나 동일한 비교에 GBR 트래픽을 포함하는 것.
QERUPF가 해당 QoS를 실제로 적용하는 데 사용하는 PFCP 규칙입니다.QER ID를 QFI로 간주하거나, 변경된 QER 하나가 의도한 모든 트래픽에 자동으로 적용된다고 가정하는 것.

이 예시에서는 인가된 하향링크 Session-AMBR를 실제로 설치된 관련 적용 규칙 및 비GBR 하향링크 트래픽 총량과 비교합니다. 개별 애플리케이션 하나의 속도 표시만으로는 증거가 충분하지 않습니다. 패킷 분류, 같은 세션의 다른 트래픽, 평균화 동작 및 측정 지점이 모두 비교에 영향을 미칩니다.

SMF는 해당 정책 제어 절차를 통해 정책 적용 결과를 보고합니다. 알림을 수신했다는 확인을 UE, RAN, UPF가 모두 해당 결정을 적용했다는 증거로 기록해서는 절대 안 됩니다.

N1, N2, N4를 별개의 실행 경로로 해석

N1: UE 세션 관리 매개변수

N1은 UE와 AMF 사이의 참조점입니다. 세션 관리 NAS 내용은 UE와 SMF가 처리하며 AMF가 중계합니다. 명령에 포함된 실제 QoS 규칙 작업과 플로우 설명을 확인한 다음 UE의 응답을 확인합니다. SMF에서 UE로 향하는 화살표가 있는 도표는 일반적으로 직접적인 전송 연결이 아니라 논리적인 세션 관리 통신을 나타냅니다.

N2: 접속 네트워크 자원

N2는 AMF와 접속 네트워크를 연결합니다. SMF는 AMF가 전달할 세션 관련 정보를 제공합니다. 접속 자원이 변경되는 경우 관련 NGAP 절차와 그 절차에서 수락되거나 거부된 QFI를 살펴봅니다. 한 플로우의 성공 결과 때문에 다른 플로우의 거부 사실이 가려져서는 안 됩니다. 전체 N2 요청이 실패한 경우에는 부분 성공과 처리가 다르므로, 원인과 SMF의 후속 동작을 추적합니다.

N4: UPF 규칙

N4는 SMF와 UPF 사이에서 PFCP를 사용합니다. 요청된 규칙 변경 사항과 PFCP 응답의 Cause를 확인하고, 해당하는 경우 거부 또는 부분 수락도 확인합니다. 유용한 조사를 하려면 관련 없는 QER 하나만 따로 확인할 것이 아니라, 해당 트래픽의 패킷 감지 규칙과 여기에 연결된 적용 규칙 및 전달 규칙을 따라가야 합니다.

PFCP 세션 수정과 PDU 세션 수정은 서로 다른 절차입니다. N4 규칙 갱신은 더 넓은 범위의 세션 변경에 포함될 수도 있지만, 다른 사용자 평면 제어상의 이유로 발생할 수도 있습니다. 모든 수정에서 세 경로 모두에 새로운 메시지 교환이 필요한 것은 아닙니다. TS 23.502에는 조건부 갱신과 여러 가능한 N4 갱신 시점이 포함되어 있습니다. 단순화한 “N4, 그다음 N2, 그다음 N1” 순서가 모든 경우에 적용되는 것은 아닙니다.

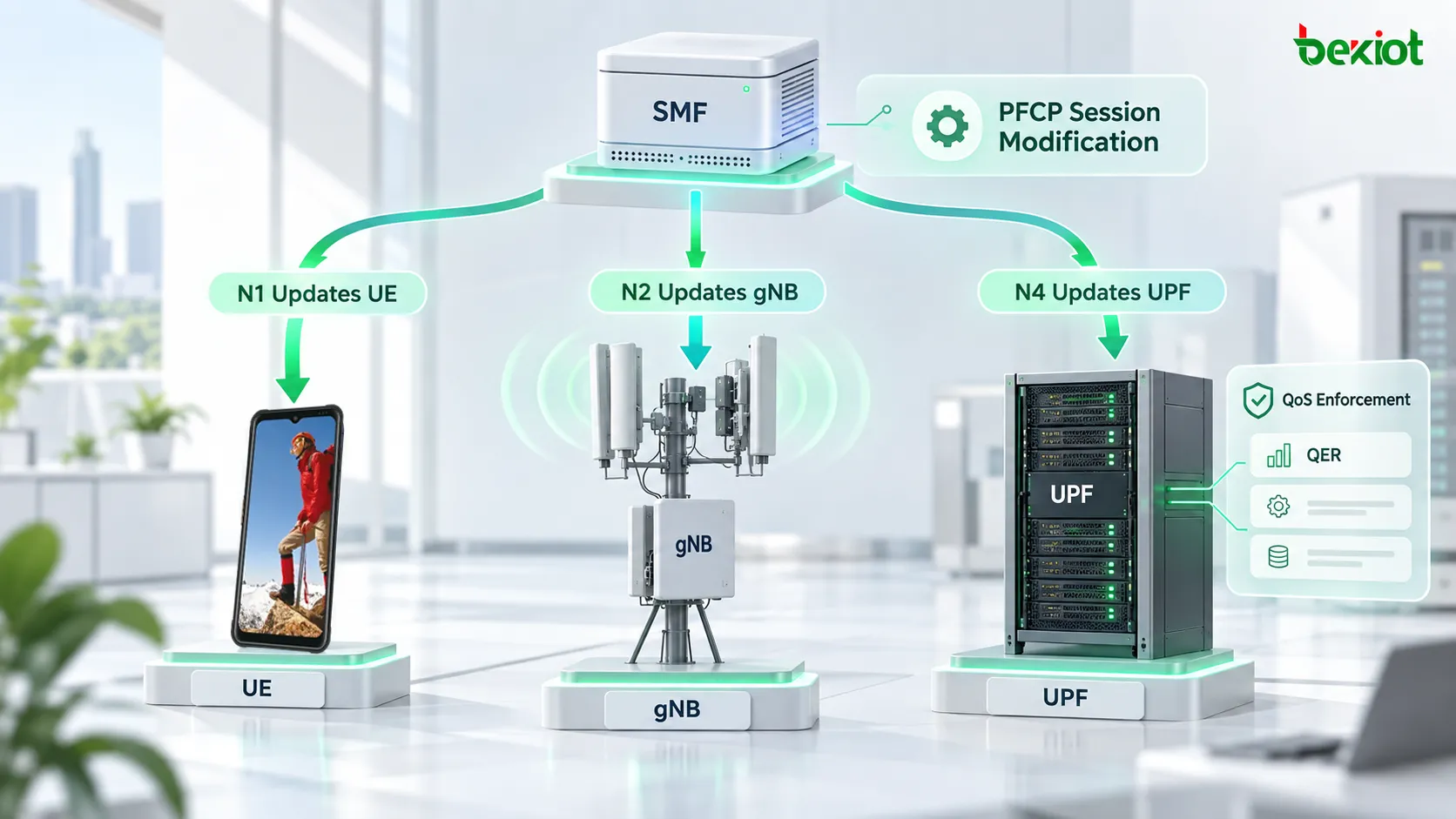

UE 매개변수 갱신, gNB 자원 변경 및 UPF 규칙 적용의 개념적 비교
그림은 세 가지 책임 영역을 묶어 보여 줍니다. AMF는 N1 세션 관리 내용과 N2 정보를 중계하며, PFCP는 N4에만 적용됩니다. 화살표는 반드시 따라야 하는 순서를 지정하지 않으며, 모든 경우에 세 경로가 모두 변경된다는 뜻도 아닙니다.

상호 연계한 추적 기록과 트래픽 시험으로 결과 검증

QoS 갱신이 불완전해도 세션에서 데이터가 계속 전달될 수 있습니다. 따라서 연결이 유지된다는 사실만으로는 새 정책이 올바르게 설치되었는지 거의 알 수 없습니다. 먼저 변경 전후의 기대값을 기록한 다음, 의도와 실행이 처음으로 어긋나는 지점을 식별합니다.

확인 지점보존할 증거불일치 시 다음 조사 항목
시작 요인과 인가최초 요청 또는 알림, 세션 참조, 요청한 값과 인가된 값.잘못된 정책 연관 관계, 오래된 가입 정보 또는 인가 거부.
SMF의 변환SMF가 변경하려고 한 UE, RAN 및 UPF 매개변수.변환 누락, 잘못된 적용 범위 또는 예상했지만 생성되지 않은 갱신.
필요한 경우 UPF 실행PFCP 트랜잭션과 Cause, 영향을 받는 규칙 ID, 설치된 분류 및 적용 규칙.규칙 갱신 거부, 잘못된 UPF, 일치하지 않는 트래픽 또는 잘못된 규칙 연결 관계.
필요한 경우 접속 측 실행NGAP 결과와 수락되거나 거부된 QFI 및 그 원인.수용 또는 자원상의 제한, 부분 실패에 대한 불완전한 처리.
필요한 경우 UE 동기화전달된 명령, NAS 응답, 재전송 및 그 결과로 형성된 UE 컨텍스트.전달 실패, 매개변수 거부 또는 해결되지 않은 컨텍스트 차이.
관측된 서비스변경 전후에 조건을 통제한 트래픽과 기록된 방향, 분류, 부하 및 시간 정보.측정 불일치, 다른 병목 또는 다른 트래픽 집합에 대한 정책 적용.

전송률 제한 시험에서는 충분한 입력 부하를 발생시키고 트래픽을 집계한 방법을 문서화합니다. GBR 트래픽과 비GBR 트래픽을 구분하고, 관련 없는 세션을 합산하지 않으며, 해당 전송률 제어 동작에 적합한 관측 구간을 사용합니다. 목표를 잠깐 초과하는 버스트와 지속적인 총량 초과는 서로 다른 결과입니다. 마찬가지로 무선 조건이 좋지 않아 처리량이 낮게 측정되었다고 해서 의도한 제한 장치가 활성화되어 있다고 입증되는 것은 아닙니다.

RAN이 일부 QFI를 거부하면 SMF가 남은 세션과 UE 컨텍스트의 일관성을 어떻게 맞추는지 확인합니다. 부분 실패를 전체 PDU 세션의 자동적인 실패로 간주해서는 안 되며, 일반적인 성공 표시를 요청한 모든 플로우의 수락으로 간주해서도 안 됩니다. 복구 시도가 원래의 결함을 가리지 않도록 재시도하기 전에 트랜잭션 증거를 보존합니다.

자주 묻는 질문

일반적인 QoS 수정에 새 IP 주소가 필요한가요?

QoS 규칙이나 비트 전송률 매개변수에 한정된 변경 자체로는 기존 IP PDU 세션에 새 IP 주소를 할당할 필요가 없습니다. 주소가 변경되었다면 재설정 또는 세션 연속성 동작과 같은 다른 절차도 수행되었는지 조사합니다.

인가된 5QI가 애플리케이션의 응답 시간을 보장하나요?

아니요. QoS 특성은 관련 5G 경로에서의 처리 방식을 설명합니다. 애플리케이션 처리와 UPF 이후의 네트워크로 인해 지연이 추가될 수 있습니다. 세션 변경이 검증되었는데도 애플리케이션이 계속 느리다면, 플로우의 QoS를 반복해서 변경하기보다 이러한 추가 구간을 측정합니다.

짧은 간격으로 여러 정책 갱신이 이루어지면 시험에서 어떻게 처리해야 하나요?

각각의 의도한 값과 그 값이 유효한 트랜잭션 시간 흐름을 보존합니다. 나중 결정이 앞선 시험에서 기대했던 값을 대체할 수 있습니다. 조건을 통제한 재현에서는 가능한 경우 하나의 변경을 분리해 시험한 다음, 합의된 갱신 중첩 시나리오를 반복합니다. 현재의 트래픽 결과를 오래된 정책 스냅샷과 비교해서는 안 됩니다.
